BRUKSANVISNING TX-820 PROFOON

GEBRUIKSAANWIJZING

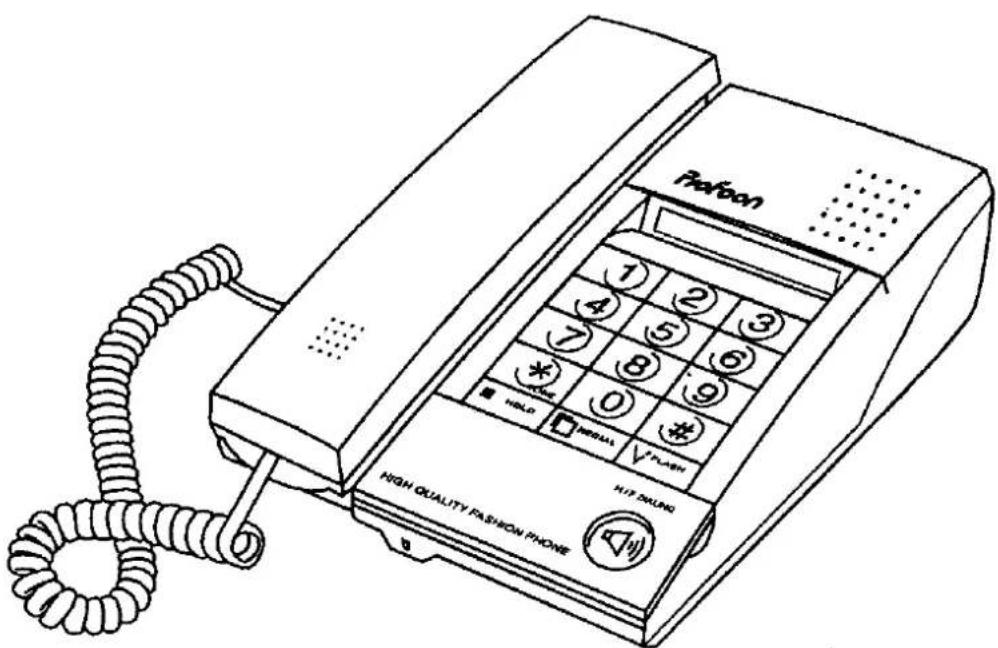

Paton 1 2 3 4 5 6 7 8 9 HOLD MANUAL HIGH QUALITY FASHION PHONE HIT ZALING

Profoon®

TX·82O

FUNCTIONS

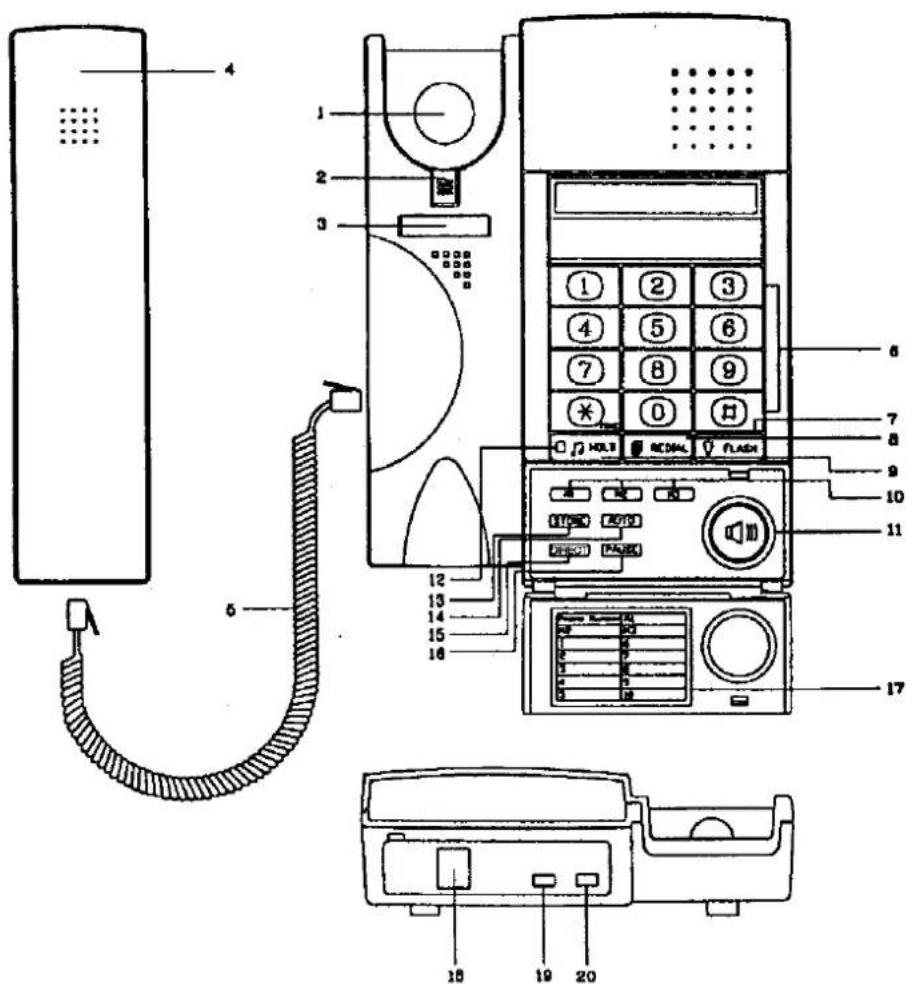

Diagram of a landline telephone receiver with numbered components and labeled parts

1. haakcontact
2. hanglip
3. nummerkaart
4. telefoonhoom
5. krulsnoer
6. toetsenbord
7. FLASH
8. REDIAL
9. HOLD
10. M1-M3
11. handenvrij
12. lampje
13. STORE
14. AUTO
15. DIRECT
16. PAUSE
17. nummerkaart
18. TEL LINE
19. TONE/PULSE
20. HI-MID-LOW
    : verbreekt de verbinding bij indrukken
    : houdt de hoorn vast bij wandmontage
    : om uw eigen telefoonnummer te noteren
    : om het telefoongesprek mee te voeren
    : deze verbindt de hoorn met het toestel
    : om het nummer in te toetsen
    : doorverbindtoets voor op sommige centrales + toets om PTT servicediensten aan te roepen
    : om het laatst gekozen nummer te herhalen
    : om het gesprek even in de wachtstand te zetten.
    : 3x direct geheugen-toetsen
    : inschakeltoets handenvrij kiezen
    : licht op als het gesprek in de wacht staat
    : om de geheugens op te slaan
    : om geheugennummers te kiezen
    : extra DIRECT nummergeheugen
    : om een pause in het nummer te voegen
    : index ten behoeve van de geheugennummers
    : aansluiting telefoonsnoer
    : selectie schakelaar kiessysteem
    : bel-volume schakelaar

INSTALLATIE

WANDMONTAGE:

De TX-820 is geschikt voor wandmontage:

1. Boor boven elkaar en met een onderlinge afstand van 8,5 cm twee gaten in de wand en plaats hierin pluggen met schroeven; laat de kop van de schroeven enkele millimeters uitsteken.
2. Hang de set op door de uitsparingen in de bodem van het basisdeel over de schroeven in de muur te schuiven en de telefoon licht naar beneden te drukken.
3. Schuif de hoornhanglip [2] uit de houder en plaats deze 180° gedraaid weer terug; deze lip houdt de hoorn vast bij muurmontage.
4. Het telefoon aansluitsnoer met kabelbeugeltjes fixeren.

TELEFOONHOORN:

Verbind de hoorn met het toestel door het kruisnoer [5] in de modulaire aansluitingen in de hoorn en het toestel te klikken; druk de stekkertjes aan tot de klik.

TELEFOON AANSLUITING:

Klik het kleine stekkertje aan het telefoonsnoer achter in de telefoon in aansluiting 'TEL LINE' [18]; druk de stekkertjes aan tot de klik.

Plug de telefoon steker in de telefoon wandcontactdoos.

TOON/PULS:

De TX-820 is voorzien van een selectie schakelaar voor het benodigde kiessysteem (zie de TONE/PULSE schakelaar [19] aan de achterzijde van de telefoon).

* zet deze schakelaar in de positie PULSE als u aangesloten bent op een conventionele centrale (draaischijf);
* zet deze schakelaar in de positie TONE als u aangesloten bent op een elektronische centrale (druktoets of TDK).

Opm: het gehele openbare telefoonnet in Nederland is geschikt voor toon-kiezen; de stand pulskiezen is alleen van toepassing bij aansluiting op een huis- of kantoorcentrale die nog op het draaischijfpricipe is gebaseerd.

GEBRUIK

OPGEBELD WORDEN:

Het bel-volume is instelbaar met de bel-volume schakelaar [20] aan de achterzijde van het toestel.

Neem de hoorn op en begin het gesprek:

UITBELLEN:

Neem de hoorn op en wacht op de kiestoon.

Toets via het toetsenbord [6] het gewenste telefoonnummer in.

HANDENVRIJ:

Met de TX-820 kunt u een nummer kiezen met de hoorn op de haak. Voor het houden van het gesprek dient u echter de hoorn op te nemen:

1. Druk op de handenvrij-toets [11] om de handenvrij functie in te schakelen.
2. Voer, zodra de kiestoon klinkt, het telefoonnummer via het toetsenbord in of selecteer een van de geheugens.
3. Zodra de andere kant de oproep beantwoordt, dient u de hoorn op te nemen om het gesprek te voeren.
4. Is de andere kant in gesprek, dan nogmaals de luidsprekerknop indrukken om de telefoon uit te schakelen.

LAATSTE NUMMER GEHEUGEN:

Voor het geval de andere kant in gesprek was of u wilt het nummer nogmaals kiezen, wordt het laatst gekozen nummer door de TX-820 onthouden:

1. Neem de hoorn op of schakel de handenvrij functie in.
2. Druk, nadat de kiestoon klinkt, eenmaal op toets REDIAL [8]; het laatst gekozen nummer wordt nu automatisch opnieuw gekozen.
3. Indien u het laatst door u gekozen nummer niet in het geheugen wilt hebben, neem dan na dit gesprek de hoorn op en kies bijvoorbeeld een 0; deze 0 zal nu als laatst gekozen nummer onthouden worden.

Opm: Wordt de REDIAL toets ingedrukt NADAT een van de cijfertoetsen is ingedrukt, dan fungeert deze toets als pauze toets.

PAUZE:

Indien u belt via een huis- of kantoorcentrale waarbij de buitenlijn moet worden aangevraagd, is het raadzaam om na het aanvragen van deze buitenlijn eenmaal op toets PAUSE [16] te drukken; het toestel wacht nu even zodat de PTT kiestoon tijd krijgt om door te komen.

Deze pauze-tijd wordt ook in het laatste nummer geheugen bewaard zodat het herhalen van het nummer niet te snel gaat.

Opm: Wordt de PAUZE toets ingedrukt VOORDAT een van de cijfertoetsen is ingedrukt, dan fungeert deze toets als REDIAL toets (=herhalen laatst gekozen nummer).

WACHTSTAND:

Om ruggespraak te houden zonder dat uw gesprekspartner via de telefoon meeluistert, kan het gesprek in de wacht gezet worden:

1. Druk, tijdens het telefoongesprek, op de HOLD toets [9].
2. Het gesprek wordt nu in de wacht gezet en de ander kant hoort nu niets meer.
3. De hoorn kan nu neergelegd worden zonder dat de verbinding wordt verbroken.
4. Neem de hoorn weer op om het gesprek voort te zetten of, indien de hoorn niet was neergelegd, nogmaals de HOLD toets drukken om het gesprek terug te nemen.
5. Indien tijdens de wachtstand de hoorn wordt neergelegd, kan het gesprek ook op een andere telefoon worden overgenomen dat op dezelfde draad is aangesloten; de TX-820 schakelt zichzelf dan uit.

TELEDIENST TOETS:

Voor verbinding met computer-databanken e.d. is het meestal nodig dat toon-signalen worden ingegeven.

Als u op een conventionele centrale (puls) bent aangesloten, druk dan, nadat de verbinding met de computerdienst is gelegd, éénmaal op toets "*" (tone) waarna alle intoetsingen met computertonen uitgezonden worden.

Staat het toestel reeds op toon-kiezen, dan kan er direct van computer-diensten en tele-services gebruik gemaakt worden.

GEHEUGENS:

De TX-820 heeft een geheugencapaciteit van 13 telefoonnummers die elk 16 cijfers lang mogen zijn (inclusief een eventuele pauze).

Drie telefoonnummers zijn direct oproepbaar, 10 nummers zijn via een code oproepbaar en op de nummerkaart [17] onder het klepje kunnen de bijbehorende namen genoteerd worden.

Programmeren geheugens:

1. neem de hoorn op en leg deze naast het toestel,
2. druk eenmaal op knop STORE [13],
3. voer via het toetsenbord het telefoonnummer in,
4. druk nogmaals op STORE,
   5A. druk een van de drie directe geheugentoetsen (M-1, M-2, M-3) om het nummer onder een van de directe geheugen-toetsen op te slaan of
   5B. druk een van de 10 toetsen (0-9) van het toetsenbord in om het nummer als een indirect geheugennummer op te slaan,
5. herhaal stap 2-5 voor de overige nummers;
6. leg de hoorn neer.

Uitkiezen directe geheugens:

1. neem de hoorn op of schakel de handenvrij functie in,
2. wacht op de kiestoon en druk op een van de gewenste directgeheugentoetsen M-1 / M-3,
3. het nummer wordt nu automatisch gekozen.

Uitkiezen indirecte geheugens:

1. neem de hoorn op of schakel de handenvrij functie in,
2. wacht op de kiestoon en druk eenmaal op toets AUTO [14],
3. druk op de gewenste toets (0-9) van het toetsenbord,
4. het nummer wordt nu automatisch gekozen.

Opmerkingen:

* Bij het telefoneren via een huis- of kantoor centrale is het raadzaam om een pauze mee te programmeren; zie hiervoor het hoofdstuk PAUZE.
De benodigde spanning om de geheugens van de TX-820 te bewaren, wordt uit het telefoonnet betrokken; zorg ervoor dat de telefoon altijd op het telefoonnet blijft aangesloten.
Het is toegestaan het toestel gedurende enkele minuten los te nemen bijvoorbeeld om het toestel te verplaatsen; een ingebouwde buffercondensator verzorgt gedurende deze tijd de benodigde spanning.
* Het is niet mogelijk een geheugen te wissen.
* Een nieuw nummer kan over het oude nummer geprogrammeerd worden, dit oude nummer vervalt dan.

DIRECT GEHEUGEN:

Onder het geheugenknopje DIRECT kunt u het telefoonnummer opslaan waar u tijdelijk te berelken bent of wear hulp voorhanden is zodat kinderen en of de oppas dit meteen kunnen kiezen, Deze toets is apart geaccentueerd voor een simpel gebruik.

Programmeren DIRECT geheugen:

1. neem de hoorn op en leg deze naast het toestel.
2. druk eenmaal op knop STORE[13],
3. druk via het toetsenbord het te bewaren, telefoonnummer,
4. druk nogmaals op STORE,
5. druk op DIRECT [15].

Uitkiezen DIRECT geheugen:

1. neem de hoorn op of schakel de handenvrij functie in.
2. wacht op de kiestoon en druk eenmaal op toets DIRECT.
3. het nummer wordt nu automatisch gekozen.

FLASH:

De TX-820 is uitgerust met een FLASH toets met een verbrekingstijd van 100mS. Met deze toets kunt u op sommige centrales gesprekken doorverbinden of kunt u toekomstige netwerkdiensten aanroepen. Raadpleeg hiervoor de gebruiksaanwijzing van uw huis- of kantoorcentrale of de netwerkbeheerder.

ONDERHOUD

Plaats de telefoon niet in direct zonlicht of in een vochtige ruimte.

Het kabinet alleen reinigen met een vochtige doek, nooit chemische reinigingsmiddelen gebruiken.

Plaats de TX-820 niet op met cellulose behandelde oppervlakken; de rubberen voetjes kunnen hierop sporen achterlaten.

Onder bepaalde omstandigheden kan het geluid van de TX-820 beïnvloed worden door het electro-magnetisch veld van zware elektrische apparaten of radio/TV zenders die zich in de nabijheid van de telefoon bevinden. Verplaatsing van de TX-820 kan in zo'n geval verbetering bieden.
