BRUKSANVISNING 24-6915 Biltema

Distans till vägg: .....23 mm

Bredd: 645 mm

Höjd: 420 mm

Tjocklek:....23 mm

WARNING!

Denna produkt är framtagen för att monteras på väggar med träreglar eller på massiva betongväggar. Väggen måste kunna belastas med vikten av både fästet och skärmen. Överskrid aldrig gränsen för max belastning.

OBS: produkten är avsedd för inomhusbruk. Användning utomhus kan orsaka felaktig funktion eller personskada.

WARNING!

Denna produkt innehåller små delar som kan utgöra en kvävningsrisk om de sväljs. Se till att små barn inte får tag i delarna!

1. Se till att dessa instruktioner har lästs igenom noggrant innan montering påbörjas. Om du är osäker på hur monteringen ska göras, ta hjälp av en fackman.
2. Väggen måste kunna belastas med vikten på både fästet och skärmen. I annat fall måste väggen förstärkas.
3. Säkerhetsutrustning och lämpliga verktyg måste användas. Monteringen kräver att minst 2 personer hjälps åt. Om säkerhetsutrustning inte används kan resultatet bli skada på egendom, allvarlig personskada eller dödsfall.

1

2

3

4

5

ID BESKRIVNING ANTAL
1 Skruv M5 x 25 mm 4
2 Skruv M6 x 25 mm 4
3 Bricka 4
4 Distans 4
5 Vattenpass 1
6 Lång skruv (medföljer ej) 4
7 Plugg (medföljer ej) 4
8 Bricka till lång skruv (medföljer ej) 4
9 Väggplatta 1
10 Konsol 2

OBS: Plugg och lång skruv måste köpas separat. Verktyg medföljer ej.

MONTERA PÅ TRÄREGLAR

MONTERA PÅ BETONGVÄGG

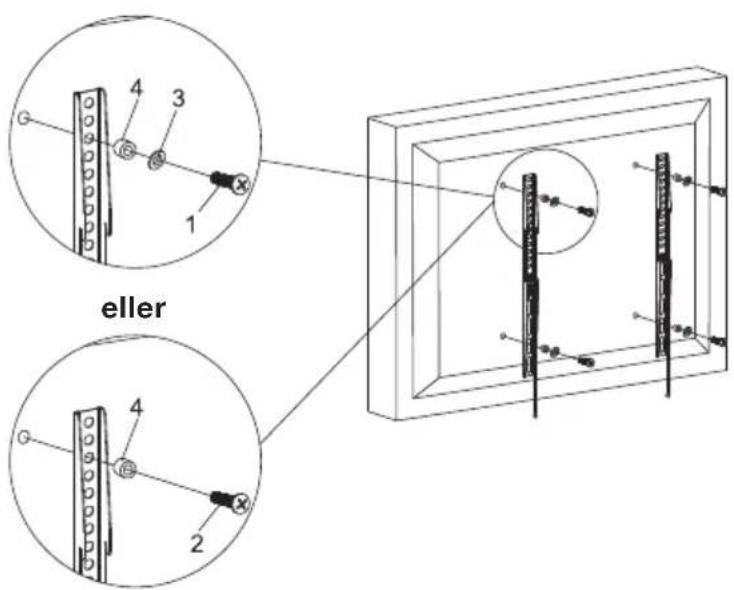

MONTERA KONSOLERNA PÅ TV

Flat baksida

Försänkt baksida

MONTERA TV PÅ VÄGGPLATTAN

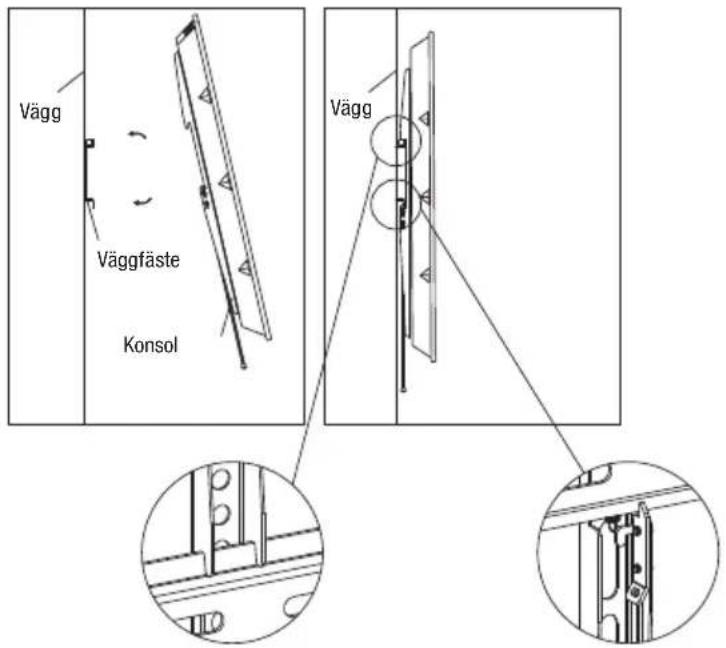

Tryck på konsolena för att låsa dem mot väggplattan

Dra i de två snörena för att lossa konsolerna från väggplattan
