Produkttyp	Leksak
Varumärke	Nordic Play
Modell	805-752
Kategori	Barnleksak
Åldersintervall	3 år och uppåt
Mått	30 x 20 x 15 cm
Vikt	0,5 kg
Material	ABS-plast, giftfri
Strömkälla	Batteridriven
Batterityp	AA
Batteriantal	3 (ingår ej)
Funktioner	Interaktiv lek, ljud, ljus
Säkerhetscertifieringar	CE, EN71
Rengöringsinstruktioner	Torka med fuktig trasa, nedsänk inte i vatten
Montering krävs	Nej
Färg	Flerfärgad
Antal delar	1
Garanti	2 år
Ursprungsland	Kina
Rekommenderad användning	Endast inomhus

Vanliga frågor - 805-752 Nordic Play

Vilken typ av batterier kräver Nordic Play 805-752?

Leksaken kräver 3 AA-batterier (ingår ej). Sätt i dem enligt polaritetsmarkeringarna inuti batterifacket.

Krävs montering för denna leksak?

Nej, leksaken kommer helt monterad och redo att användas. Ta bara ur förpackningen och sätt i batterier.

Vad är det rekommenderade åldersintervallet för Nordic Play 805-752?

Leksaken är designad för barn i åldern 3 år och uppåt. Innehåller smådelar, håll borta från barn under 3 år.

Hur rengör jag leksaken?

Rengör ytan med en svagt fuktad trasa. Sänk inte ner i vatten och använd inte starka kemikalier. Se till att batterifacket är torrt.

Vilka är de huvudsakliga funktionerna hos denna leksak?

Leksaken har interaktiva ljud och ljus som aktiveras när knapparna trycks in, vilket uppmuntrar till fantasifull lek.

Är leksaken säker för mitt barn?

Ja, den uppfyller CE- och EN71-säkerhetsstandarder. Materialen är giftfria och kanterna är rundade för säkerhet.

Kan leksaken användas utomhus?

Nej, leksaken rekommenderas för endast inomhusbruk. Exponering för fukt eller damm kan skada de elektroniska komponenterna.

Vad ska jag göra om leksaken slutar fungera?

Kontrollera först batterierna och byt vid behov. Inspektera batterikontakterna för korrosion. Om den fortfarande inte fungerar, kontakta Nordic Plays kundtjänst.

Har leksaken volymkontroll?

Leksaken har en fast volymnivå. Om ljudet är för högt kan du täcka högtalaren med en liten bit tejp för att minska det, men se till att inte blockera ventilationen.

Vad är garantitiden för Nordic Play 805-752?

Leksaken levereras med 2 års garanti mot tillverkningsfel. Spara ditt kvitto för garantianspråk.

BRUKSANVISNING 805-752 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

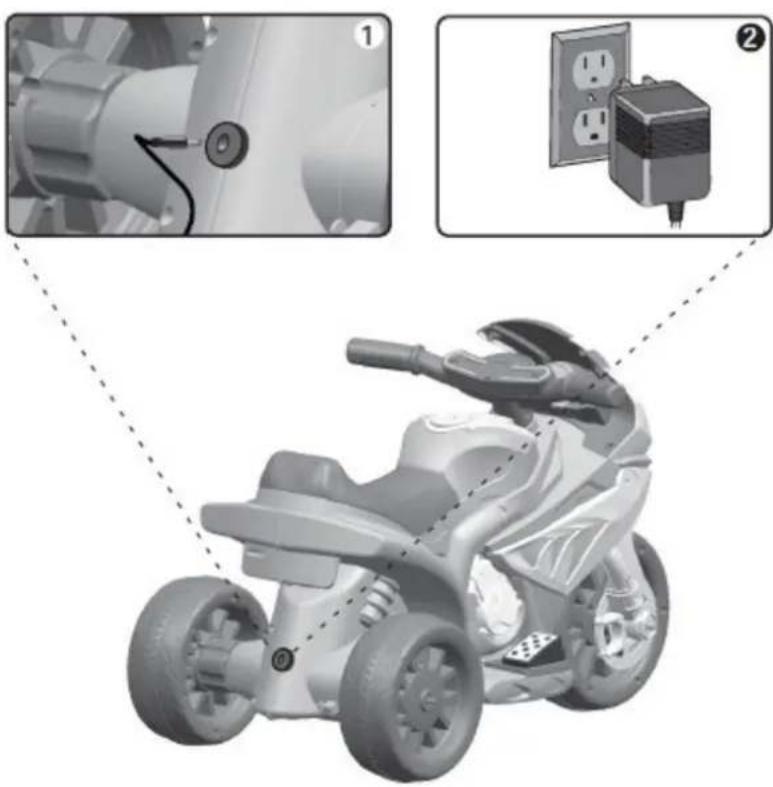

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

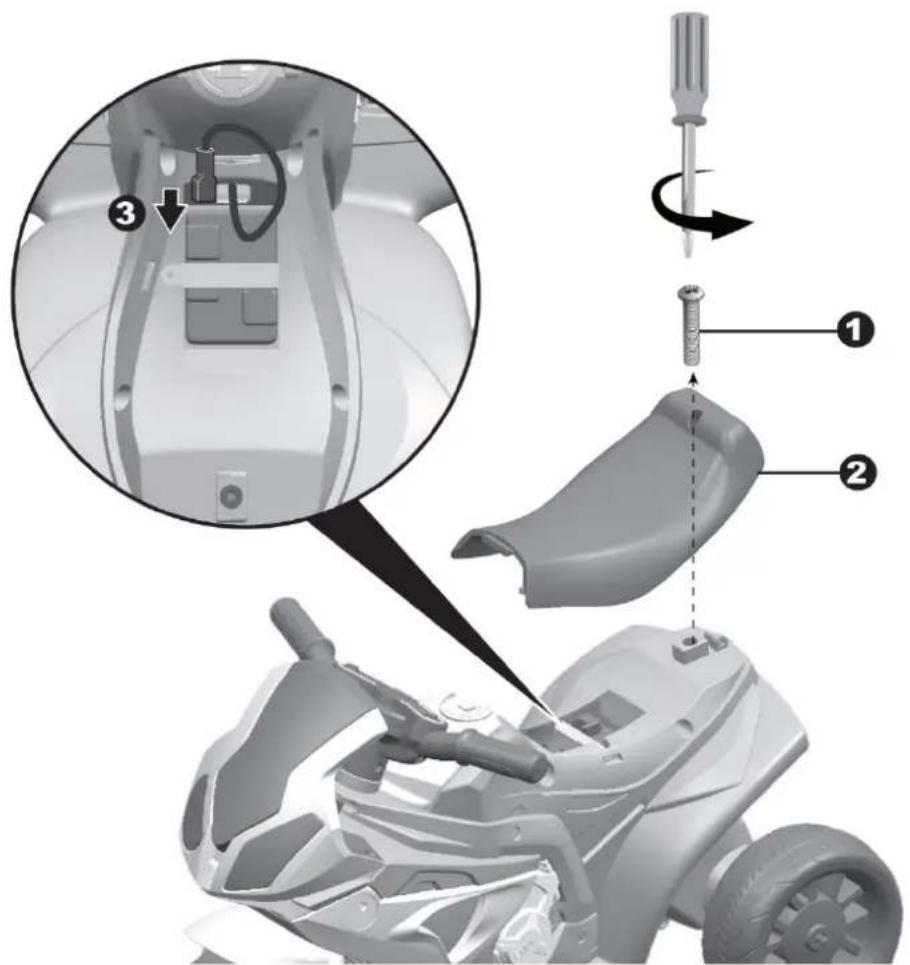

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

BMW S1000 RR

Batteri	6 V, 4 Ah
Laddare	6 V, 500 mA
Åldersgräns	18-36 månader
Maxvikt	20 kg
Hastighet	3 km/t
Dimensioner	66 x 37 x 44 cm
Strömtyp	Laddningsbar
Laddningstid	8 – 12 timmar

Specifikationer:

Batteri	6 V, 4 Ah
Laddare	6 V, 500 mA
Åldersgräns	18-36 månader
Maxvikt	20 kg
Hastighet	3 km/t
Dimensioner	66 x 37 x 44 cm
Strömtyp	Laddningsbar
Laddningstid	8 – 12 timmar

Dellista

Nr	Namn	Antal	OBS
1	Kaross	1
2	Vindruta	1
3	Styre	1
4	M5x35 maskinskruv	1
5	∅5 mutter	1
6	Laddare	1
7	Växellåda	1
8	Bakhjul	2
9	∅8 bricka	3
10	Låsmutter	2
11	Hjul	1
12	Skiftnyckel	2

Diagram över delar

Var uppmärksam på att många små delar följer med till denna produkt, och mindre barn bör därför hållas borta från monteringsområdet. Hela monteringsprocessen bör utföras av en vuxen. Släng omedelbart plastpåsar och annan förpackning under monteringen.

Se först till att motorcykeln är avstängd (knappen står på 'OFF').

Batteriet ska laddas i 4-6 timmar innan produkten används första gången.

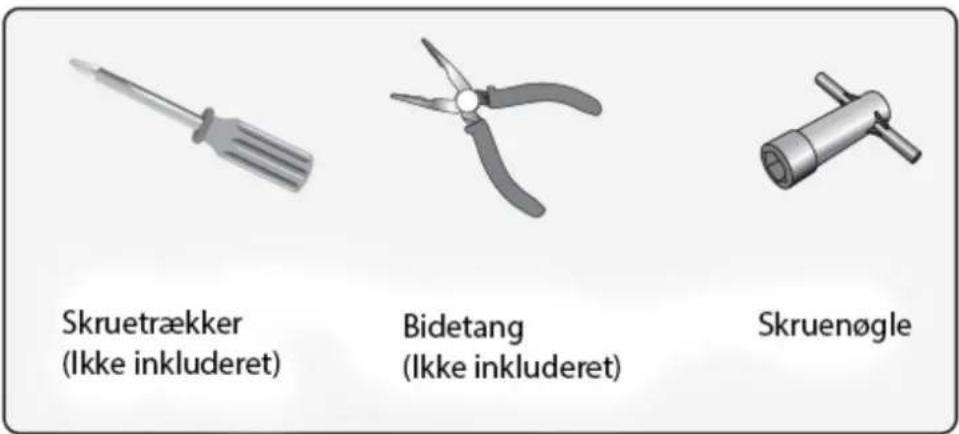

Följande verktyg ska användas till montering:

Skruvmejsel (medföljer ej) Avbitartång (medföljer ej) Skiftnyckel

Batteriinformation

• Ej laddningsbara batterier kan inte laddas.
  • Laddningsbara batterier får endast laddas av en vuxen.
  • Ta ur laddningsbara batterier ur produkten innan de laddas.
• Blanda inte nya och gamla batterier; ej heller olika sorters batterier, såsom alkalina, karbon-zink och nickel-kadmium.
  • Sätt i batterierna med rätt polaritet.
• Ta ur batterierna om produkten inte ska användas i en längre period. Ta omedelbart ur gamla och döda batterier.
  • Kortslut aldrig batteriterminalerna.

Bakhjul

1 2 3 4 5 6 Fra bilen Fra motoren Från bilen Från motorn

Ta bort alla delarna från den bakre hjulaxeln. Vänd den upp och ner.

1. Tryck axeln genom hjulet längst bak på cykeln.
   2, 3. Tryck växellådan på axeln, och anslut sladdarna från cykeln med dem från motorn.
2. Tryck ett hjul på axeln.
3. Sätt en ∅8 mm bricka på axeln.
4. Spänn fast en läsmutter på axeln.

5. Sätt en ∅8 mm bricka på axeln.

6. Tryck ett hjul på axeln.

7. Sätt ännu en ∅8 mm bricka på axeln.
8. Spänn fast en läsmutter på änden av axeln.

Du kan med fördel använda den extra skiftnyckeln till detta.

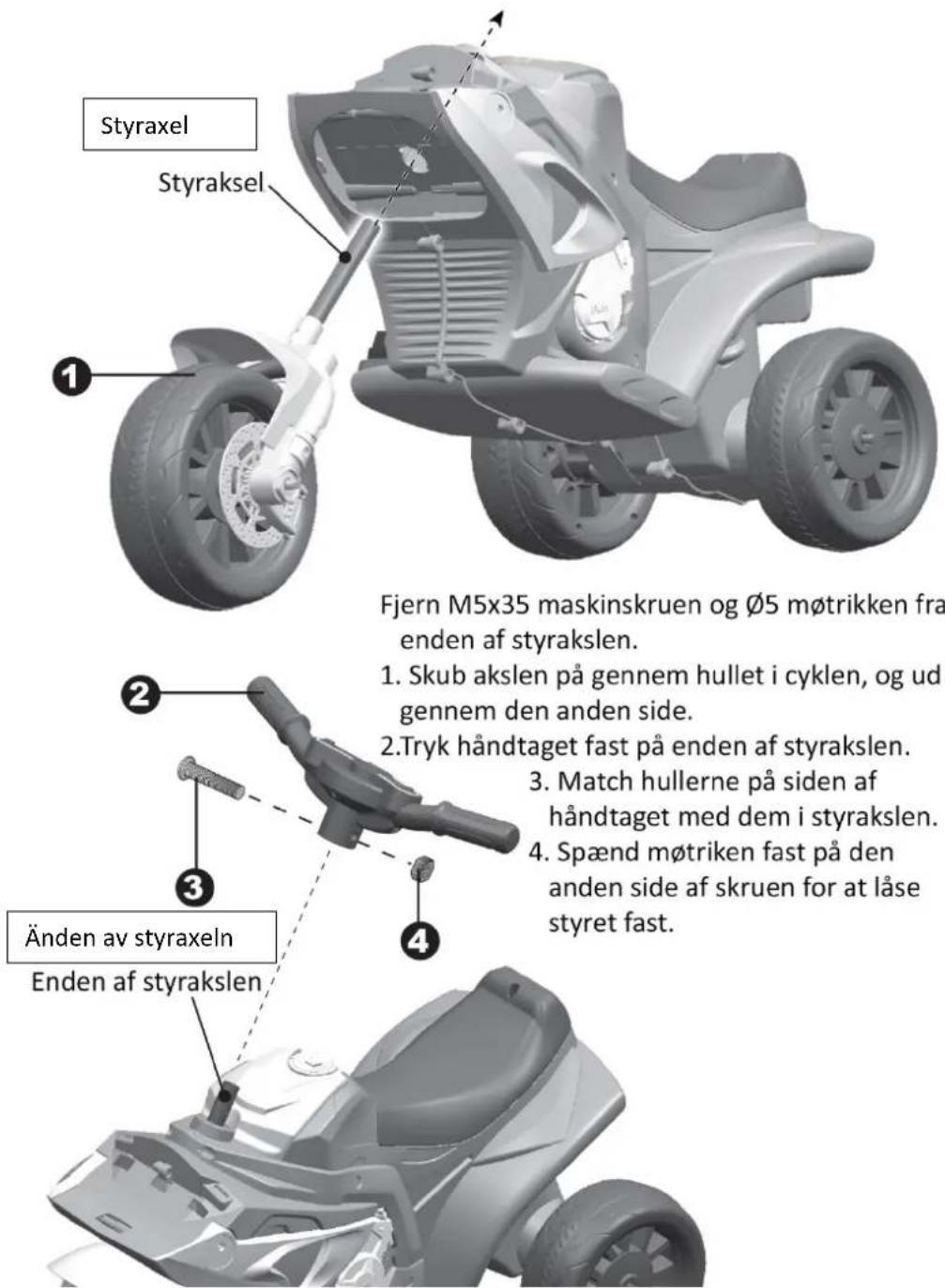

Styre

Ta ur M5x35 maskinskruven och ∅5 muttern från änden av styraxeln.
1. Tryck axeln genom hålet i cykeln och ut genom andra sidan.

1. Tryck fast handtaget på änden av styraxeln.
2. Matcha hålen på sidan av handtaget med dem i styraxeln.
3. Spänn fast muttern på andra sidan av skruven för att låsa fast styret.

Vindruta

Om din cykel har ljudfunktion, följ steg 1-4 för att sätta i batterierna. Kom också ihåg att läsa batteriinformationen på en av de föregående sidorna.

1. Ta ur skruven på batteriluckan med en liten skruvmejsel.

2. Öppna batteriluckan.

3. Sätt i 2 x AAA-batterier med korrekt polaritet.
4. Stäng batteriluckan och spänn fast den med skruvarna igen.
5. Anslut lampsladden från vindrutan med sladden från cykeln.
6. Tryck fast vindrutan på cykeln. Var uppmärksam på att låsblocken ska passa i hålen på cykeln.

Ström

For att undvika skador:

• Det bör alltid finnas en vuxen närvarande medan produkten används.
• Barn bör läras upp i grundläggande körteknik för att undvika krockar.
• Barn bör använda säkerhetsutrustning såsom cykelhjälm och liknande medan de använder produkten.
• Kör inte i trafikerade områden eller i närheten av vatten.
  • Använd alltid skor medan produkten används.
  • Se till att barnet sitter korrekt i sätet.
  • Cykeln är inte ämnad eller godkänd till att användas i trafiken.
  • Cykeln är inte utrustad med bromsar.

Var uppmärksam på att batteriet ska laddas i 4-6 timmar (aldrig mer än 10 timmar) innan produkten används första gången. Detta bör endast göras av en vuxen.

Kontrollera samtliga skruvar, sladdar och elektronik regelbundet. Om något är skadat bör produkten inte användas innan problemet är löst.

Reglement för säker körning

• Använd inte produkten i följande områden: trafikerad väg, trappor, branta ytor, nära vatten, nära öppen eld.
• Använd endast produkten på plana ytor såsom inomhus eller på gräsmattor.
• Använd inte produkten i mörker, eftersom det lättare kan uppstå oväntade situationer. Använd endast produkten i dagsljus eller i välbelysta områden.
• Det är inte tillåtet att göra ändringar på det elektriska kretsloppet.
• Låt inte andra barn vara i närheten av de mekaniska delarna under körning.
• Kontrollera sladdarna regelbundet för lösa anslutningar och skador.

Kör endast på plana ytor

Kör inte i högt gräs

Instruktionsmanual

1. Ljud: Tryck på knapparna för att spela upp diverse ljud.
2. Pedal: Håll nere för att accelerera.

Laddning

Läs igenom följande punkter noggrant innan produkten laddas.

• För att undvika elektriska stötat och eldutveckling, så får endast medföljande laddare och batteri användas. Andra märken kan orsaka eld och explosioner.
• Försök aldrig göra ändringar på det elektriska kretsloppet. Detta kan orsaka skador på både dig och produkten.
• Se till att batteriets terminaler aldrig kommer i direkt kontakt med varandra, eller att kretsloppet kortsluts på andra sätt.
• Håll batteriet och laddaren fria från vatten och andra vätskor.
• Sprängfarliga gaser bildas under laddningen. Ladda därför aldrig produkten nära öppen eld. Se också till att det är i ett välventilerat område.
• Lyft aldrig batteriet i dess sladdar. Ta alltid ordentligt tag i själva kroppen av batteriet.
• Ladda endast batteriet i torra områden.
• Försök inte öppna batteriet. Det innehåller starka syror.
• Försök inte öppna laddaren. Oisolerade kablar kan orsaka elektriska stötar.
• Låt aldrig barn ladda produkten ensamma. Det bör endast utföras av vuxna.
  • Tappa inte batteriet, eftersom detta kan skada det.
• Innan batteriet laddas bör det kontrolleras för skador och andra fel. Om det är skadat får det inte laddas.
• Låt inte batteriet tömmas helt på ström, eftersom detta drastiskt minskar dess livstid. Ladda det minst en gång i månaden, även om det inte har använts i denna period.
  • Ladda inte batteriet upp och ner.
• Spänn alltid fast batteriet ordentligt i dess behållare, eftersom den annars kan skapa obalans och välta cykeln.

Information:

• Kom ihåg att cykeln ska vara avstängd under laddning.
• Batteriet bör laddas 4-6 timmar innen produkten används första gången. Ladda inte i över 10 timmar första gången.
• Efterföljande laddningar tar 8-12 timmar, men aldrig över 20 timmar.
• Om cykeln börjar köra långsammare är det typiskt ett tecken på att batteriet behöver laddas.

1. Sätt laddaren i uttaget på cykeln.
2. Sätt laddaren i ett eluttag. Cykeln kommer nu laddas.

Var uppmärksam på att produkten inte fungerar med den laddas.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Cykeln ska därefter stängas av i minst 5 minuter, vartefter säkringen kommer återställa sig själv. Om cykeln inte fungerar kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte cykeln.
  • Dra inte något bakom cykeln.
  • Kör inte uppför branta backar.
• Kör inte in i stillastående objekt som får hjulen att spinna.
  • Kör inte i extrema temperaturer.
• Se till att cykeln inte kommer i kontakt med vätskor.
  • Rör inte det elektriska kretsloppet.

När batteriet blir äldre kommer det börja tappa en del av sin kapacitet. Allt efter omgivningen kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta ur sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.

4. Lyft försiktigt ut batteriet ur cykeln.
   ○ Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvändigt med säkerhetsutrustning.
   ○ Lyft inte batteriet i dess sladdar, utan i hela dess kropp.

5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.

6. Sätt i det nya batteriet i cykeln.

7. Anslut sladdarna till det nya batteriet.

8. Skjut sätet på plats.

Problemlösning

Problem	Orsak	Lösning
Cykeln kan inte kõra	Batteriet behöver ström.	Ladda batteriet.
	Säkringen har gått.	Stäng av cykeln i minst fem minuter.
	Lõsa sladdar.	Kontrollera att samtliga sladdar sitter fast ordentligt.
	Dött batteri.	Ersätt batteriet med ett nytt.
	Det elektriska kretsloppet är skadat.	Skicka produkten till reparation.
	Motorn är skadad.	Skicka produkten till reparation.
Cykeln fungerar bara en kort stund	Batteriet laddas inte fullt.	Kontrollera att sladdarna är ordentligt anslutna till batteriet och ladda det.
	Gammalt batteri.	Ersätt batteriet med ett nytt.
Cykeln kör med ojämna rörelser	Batteriet behöver ström.	Ladda batteriet.
	Gammalt batteri.	Ersätt batteriet med ett nytt.
	Cykeln är överbelastad.	Minska vikten. Maxvikten är 30 kg.
	Cykeln används i fel omgivningar.	Hitta ett annat område att kõra cykeln i.
Cykeln behöver en knuff för att komma igång	Lõsa sladdar.	Kontrollera att samtliga sladdar sitter fast ordentligt.
	Motorn är skadad.	Skicka produkten till reparation.
Det är svårt att byta växel	Har försökt byta växel medan cykeln är i rörelse.	Cykeln ska stå helt stilla när man byter växel.
Konstiga, mekaniska ljud från motorn eller växellådan	Växlarna är skadade.	Skicka produkten till reparation.
	Motorn är skadad.	Skicka produkten till reparation.
Batteriet laddas inte	Lõsa sladdar.	Kontrollera att samtliga sladdar sitter fast ordentligt.
	Laddaren sitter inte i.	Kontrollera att laddaren är ansluten som den ska.
	Laddaren är skadad.	Ersätt laddaren.
Laddaren blir varm under laddning	Detta är normalt.	Ingen åtgård krävs.

Underhåll

• Kontrollera regelbundet samtliga skruvar, och spänn dem efter behov.
• Kontrollera ofta cykelns plastdelar för skador.
  • Cykelns mekaniska delar kan smörjas med olja om det blir nödvändigt.
• F örvara produkten inomhus för att skydda den mod vädret.
• Håll produkten borta från varma objekt såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker. Man kan eventuellt använda möbelputs utan vax. Använd inte bilvax.
• Kör inte i regn, snö, sand och grus eftersom det kan skada cykeln.
• O m produkten inte ska användas i en längre period bör alla sladdar kopplas ur.
