BRUKSANVISNING 805-755 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.
  Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

- Batteriladdning ska utföras en vuxen.

- Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.

• Ladda inte fordonets kretslopp.

- Kör inte i vatten eller andra vätskor.

- Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.

- Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.

- Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.

- Kör inte i regn.

- Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.

- Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.

- Fordon med batteri får inte användas av barn under 3 år.

- Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.

- Fordonet får endast användas med den rekommenderade laddaren.

• Laddaren är inte en leksak.

- Rengör endast med en fuktig, urvriden trasa.

- Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.

- Det är en bra idé att använda skyddsutrustning, beroende på fordonet.

- Slitna batterier bör tas bort/bytas ut från fordonet.

- Batteriet ska tas bort innan fordonet bortskaffas.

- Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

Varumärken, designpatent och rättigheter är godkända av ägarna av Maserati.

Specifikationer

Åldersgrupp: 3-8 år

Maxvikt: 35 kg Motortyp: RS390

Hastighet: 3-4,5 km/t

Storlek på bil: 108x56x44 cm

Laddare: input 220V 50Hz, output DV12V 700ma Batteri: 12V4,5AHx1

Batterityp: Laddningsbart Laddnings-

tid: 8-12 timmar Säkring: 10A

Dörren öppnas med dörrhandtaget som visat på bilden.

2. Anslut motorsladdar

Anslut bil- och motorsladd som visat på bilden. (indsæt billede "connecting motor line")

3. Flytta bilen med dragstången

Ta tag i dragstången i bakre delen av bilen. På så vis kan du lyfta bakhjulen från marken och bilen kan dras på framhjulen. (indsæt billede "Portable pull rod use method")

4. Anslut batterisladdar

Sätt i den röda sladden från bilen i den röda terminalen på batteriet. Sätt i den svarta sladden från bilen i den svarta terminalen på batteriet. Undvik att sätta i fel polaritet. Se bild. (indsæt billede "Connecting and Battery line")

SE

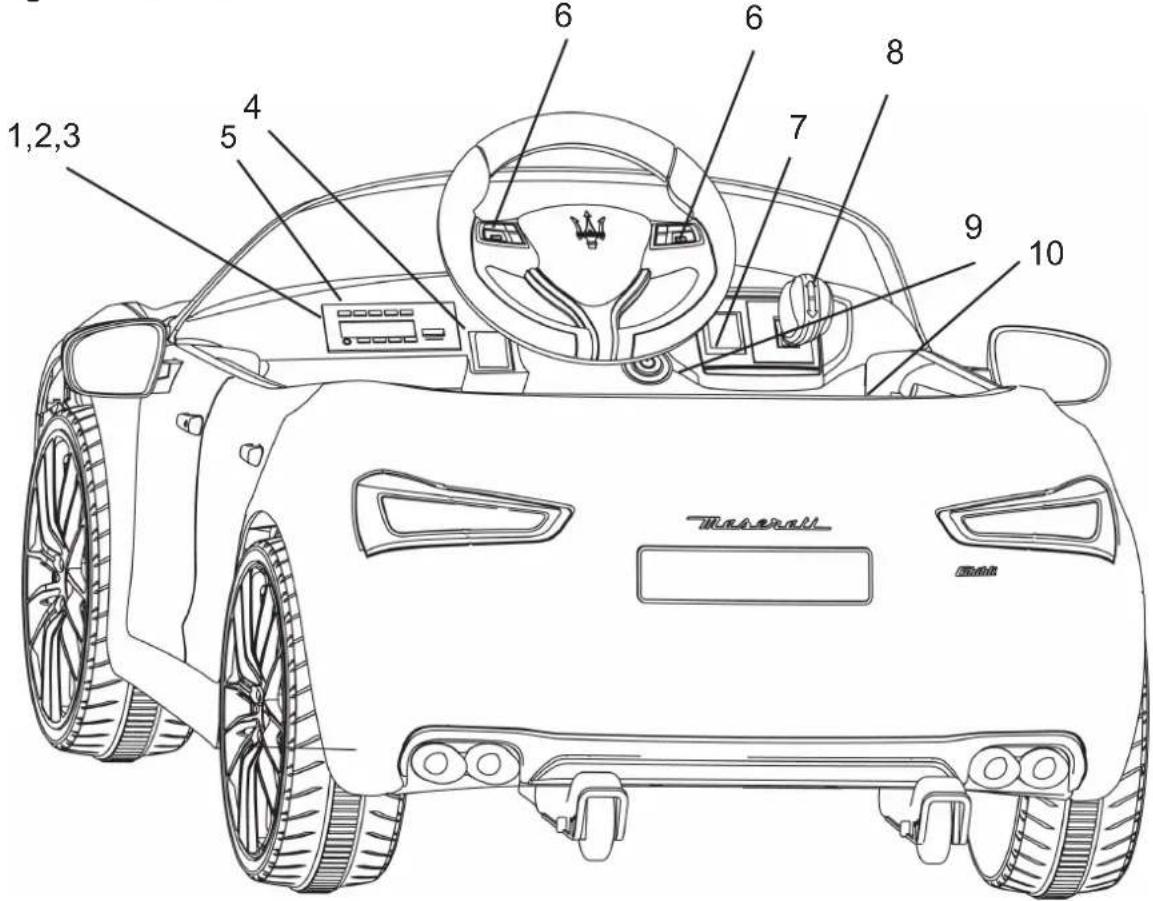

Användning av funktioner

1,2,3 4 5 6 6 7 8 9 10 Maserell

OBS: Bilen ska stå stilla när du byter mellan framåt och bakåt på "forward/backward"-knappen. Annars kan du skada växellåda och motor. Om du använder fjärrkontroll, se sida 10.

Strömbrytarknappen "power", framåt-/bakåtknappen "forward/backward", batteriindikator, MP3-port och volymjustering finns på instrumentbrädan. Laddningsuttaget sitter längst fram på sätet.

1. Musik: Tryck på musikknappen som visat på bilden för att spela upp musik.
2. MP3: Sätt i MP3-/MP4-sladd i MP3-porten. Därefter kan du justera volymen som du vill.
3. Batteriindikator: Normalt har en 12V en maxvolt på 13,1V. När volt kommer under 12V ska bilen laddas.
4. (swing switch) Manuell styrningsknapp/barnet styr bilen
5. (ubiquitous player) Radiospelare
6. (music switch) Musikknapp
7. (light switch) Ljusknapp
8. (Forward(backward switch) Framåt-/bakåtknapp
9. (power switch) Strömbrytarknapp
10. (pedal switch) Pedal till acceleration

SE

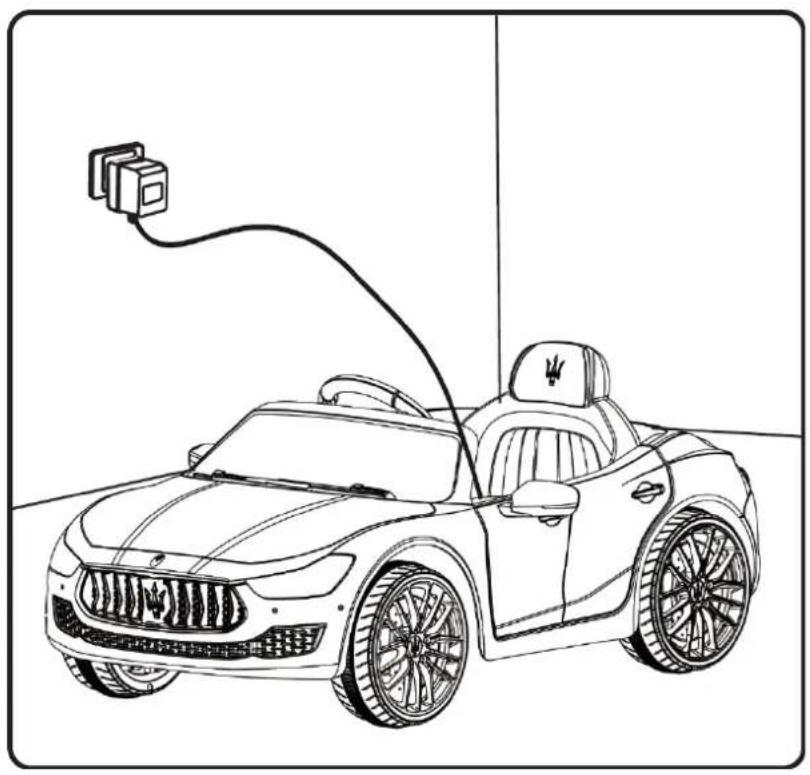

Laddning av bilen

(Indsæt billederne "Charging car", "Charging", "Charging wall")

1. Sätt i 12V-billaddaren i bilens laddningsuttag.
2. Sätt i andra änden av laddaren i ditt eluttag.

Felsökning och lösningar:

Problem Orsak Lösning
Bilen fungerar inte Ingen ström Ladda batteriet
	Skadad säkring Byt säkring
	Lösa batterisladdar Koppla i sladd korrekt
	Dåligt batteri Byt batteriet
	Skadad motor	Ta bilen till auktoriserad verkstad
	Elektriska delar skadade	Ta bilen till auktoriserad verkstad
Batteriet kan inte laddas Laddare inte ansluten Anslut laddare korrekt
	Skadad laddare Byt laddare
	Batteriet har låg ström Ladda batteriet helt
	Lösa sladdar Koppla i sladdar korrekt
Kort funktionstid Batteriet är gammalt Byt batteriet
Oväsen och värme under laddning	Laddning är en kemisk process Det är normalt och säkert
Låg hastighet:	Överbelastad	Minska vikten i bilen
	Bilen körs inte på platt terräng	Kör på platt terräng
Oväsen från växellåda eller motor	Skadad motor	Ta bilen till auktoriserad verkstad
Inget ljud eller ljus vid användning	Lös ljud- och ljussladd	Koppla i sladd korrekt
	Skadat ljud/ljus	Ta bilen till auktoriserad verkstad
Bilen kan inte bromsa	Defekta elektriska delar	Ta bilen till auktoriserad verkstad
Fjärrkontrollen fungerar inte	Fjärrkontroll inte hopparad	Para ihop
	Skadad fjärrkontroll	Byt fjärrkontroll
	Störning	Undvik störning

SE

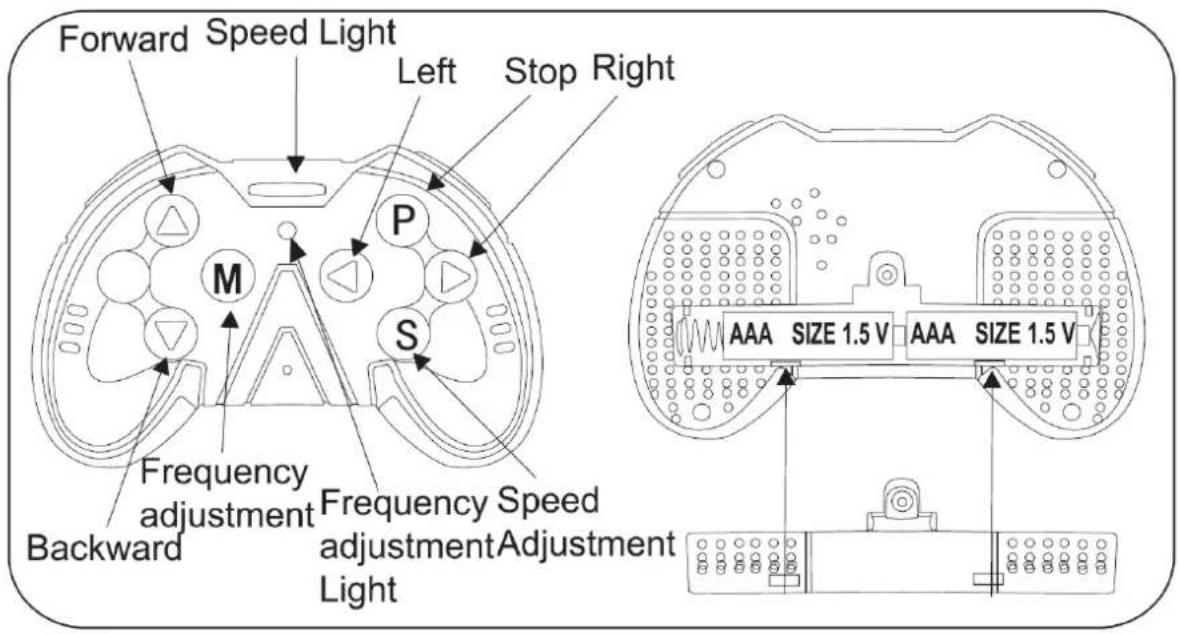

Användning av fjärrkontrollen

Endast vuxna får använda fjärrkontrollen. Fjärrkontrollen har ett maxavständ till bilen på 10 meter.

Sätt i batterier i fjärrkontrollen: Ta ur skruven från fjärrkontrollens batterilucka, öppna luckan och sätt i två 1,5V AAA-batterier (medföljer ej). Följ +/-anvisningen. Sätt därefter på luckan igen och sätt fast med skruven. Om fjärrkontrollen inte används i lång tid kan man med fördel ta ur batterierna.

Så används fjärrkontrollen:

1. Tryck på frekvensknappen "M" och frekvensanpassningsljuset kommer lysa.
2. Tryck på fram (uppåtpilknapp) när bilen ska röra sig framåt. Tryck på bakåt (nedåtpilknapp) när bilen ska backa.
3. När bilen ska till vänster, tryck på pilknappen till vänster. När bilen ska till höger, tryck på pilknappen till höger.
4. När du ska ändra hastighet, tryck på hastighetsknappen "S".
5. När du vill stoppa bilen, tryck på stoppknappen "P".

Om batteriet snart är slut, så kan fjärrkontrollen inte svänga och vända bilen. Ersätt då med två nya AAA-batterier.
