805-753 - Leksak Nordic Play - Gratis bruksanvisning och manual

Produkttyp	Leksak
Varumärke	Nordic Play
Modell	805-753
Rekommenderad ålder	3 år och uppåt
Material	Giftfri plast
Färg	Flerfärgad
Mått (ungefär)	30 x 20 x 15 cm
Vikt (ungefär)	0,5 kg
Strömkälla	2 x AA-batterier (ingår ej)
Funktioner	Interaktiv lek, ljudeffekter, ljuseffekter
Säkerhetscertifieringar	Uppfyller ASTM och CE säkerhetsstandarder
Rengöringsinstruktioner	Torka av med fuktig trasa, håll borta från vatten
Reparation och reservdelar	Inte användarservicebar; kontakta tillverkaren för delar
Ingår i lådan	Leksak, bruksanvisning
Garanti	1 års begränsad garanti

Vanliga frågor - 805-753 Nordic Play

Vilka batterier kräver leksaken Nordic Play 805-753?

Leksaken kräver 2 x AA-batterier, som inte ingår.

Vilken är den rekommenderade åldern för denna leksak?

Rekommenderad ålder är 3 år och uppåt på grund av små delar.

Hur rengör jag leksaken?

Rengör leksaken genom att torka av den med en fuktig trasa. Sänk inte ned i vatten.

Är leksaken säker för mitt barn?

Ja, den uppfyller ASTM och CE säkerhetsstandarder och är tillverkad av giftfria material.

Min leksak spelar inga ljud. Vad ska jag göra?

Kontrollera att batterierna sitter i korrekt med rätt polaritet. Prova nya batterier om det behövs.

Kan jag köpa reservdelar till denna leksak?

Reservdelar finns att få genom att kontakta Nordic Plays kundsupport. Leksaken är inte användarservicebar.

Vad gör jag om leksaken är skadad?

Om leksaken är skadad, sluta använda den och kontakta Nordic Play för reparation eller utbyte under garanti.

Har leksaken ljus?

Ja, leksaken har ljuseffekter som aktiveras under lek.

Hur sätter jag på/stänger av leksaken?

Leksaken har en på/av-knapp placerad på botten eller sidan. Se bruksanvisningen för exakt placering.

Vilken är garantitiden?

Leksaken levereras med en 1 års begränsad garanti mot tillverkningsfel.

BRUKSANVISNING 805-753 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
• Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

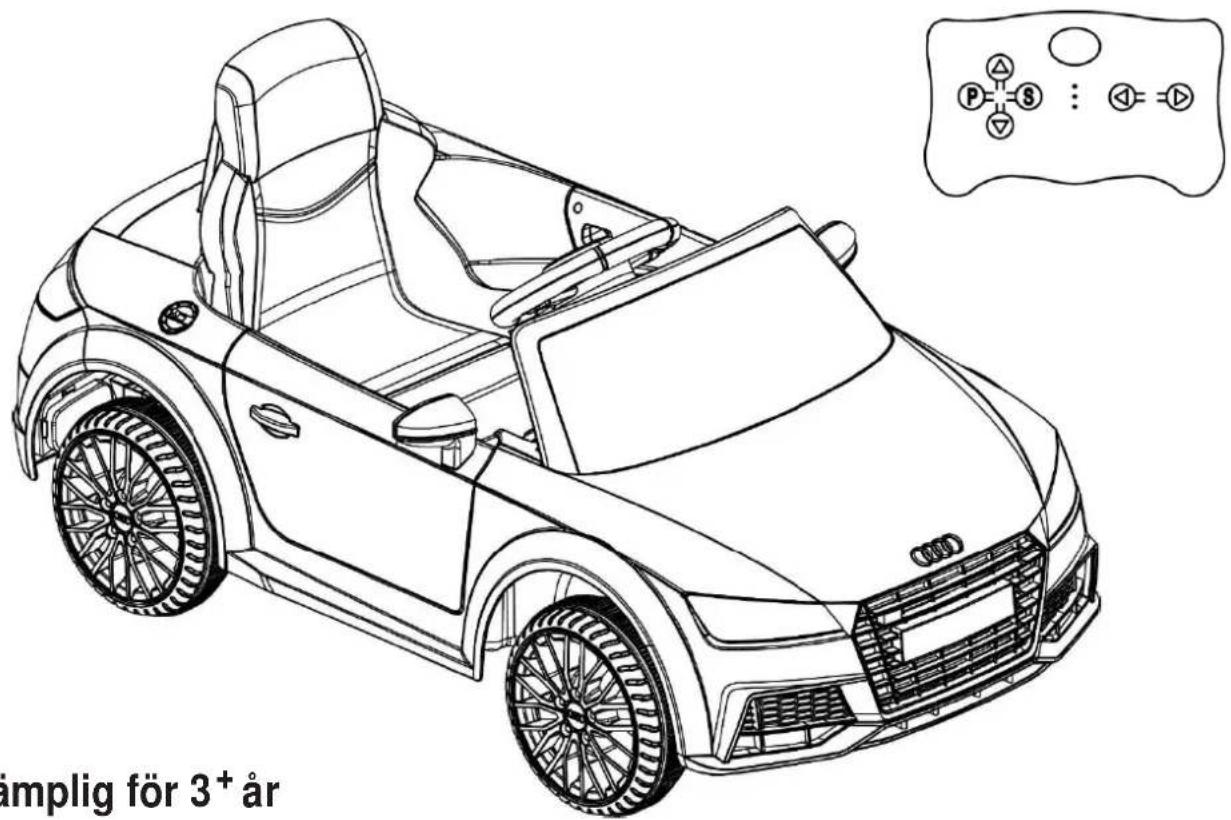

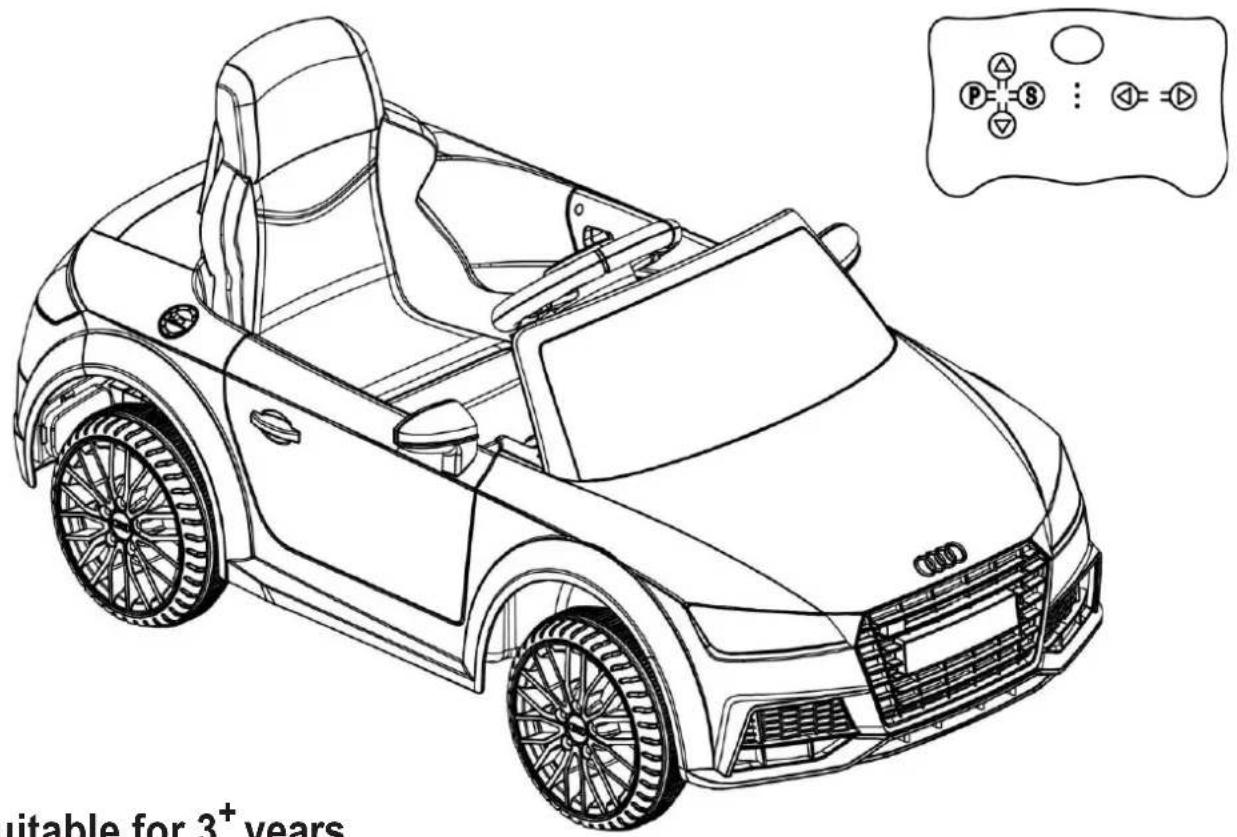

CHILDREN'S

ELECTRONIC TOY CAR

Elektriskt fordon till barn

amplig för 3+ år

• Lämplig för 3^+ år
  • Maximal användarvikt: 30 kg
  • Ska monteras av en vuxen

Instruktionsmanual

Läs vänligen manualen innan användning

Innan första användning, ladda vänligen batteriet i minst 8-12 timmar och inte över 20 timmar.

1. Angående ditt nya fordon
2. Dellista
3. Deldiagram
4. Monteringsvägledning
5. Användning av funktioner
6. Laddning av fordonet
7. Felsökning och lösning

1. Angående ditt nya fordon

Tack för ditt köp av denna produkt. Vi önskar mycket nöje med produkten.

Åldersgrupp:	3+ år	Batteri:	DC 12V7 AH *1
Maxvikt:	Under 30 kg	Storlek på bil:	104 * 60 * 47 cm
Hastighet:	2,5-3 km/t	Kartongstor lek:	105 * 55 * 30,5 cm
Material:	PP	Optimal temperatur:	Under 40°C
Laddare:	Input: Visat på laddaren	Laddtid:	8-12 timmar
	Output: DC 12V	Säkring:	F 5A
		Batterilivstid:	12-18 månader

2. Dellista

DEL-NR	Namn	Bild	St.	OBS	DEL-NR	Namn	Bild	St.	OBS
1	Kaross		1		2	Vindruta		1
3	Säte		1		4	Växel låda		1	Sätts i bilens kaross
5	Körhjul		1		6	Hjul		3
7	Ratt		1		8	Styraxel		1
9	M10 bricka		7	Placer as på front- och bakaxel	10	M8 mutter		4	Placer as på front- och bakaxel
11	M5X45 skruv		1	Skruva s i rattsta mmen	12	M5 mutter		1	Påförs skruv i rattsta mmen

2. Dellista

Monteringsförpackning

DEL-NR	Namn	Bild	St.	OBS	DEL-NR	Namn	Bild	St.	OBS
13	Sido spegel		1 par	Vänster och höger	14	Fälgar		4
15	Ryggstöd		1		16	M4X16 skruv		2
17	Instruktion smanual		1		18	Laddare		1
19	Fjärrkontroll		1	Ej inkluder at 1,5V AAA-batteri

2 Vindruta*1 4 Växellåda *1 6 Hjul*3 8 Styraxel *1 10 M8 mutter *4 12 M5 mutter *1 14 Fälgar*4 16 M4X16 Skruv*2 OBS: Några delar ska samlas på bägge sidor av bilen. Verktyg (ej inkluderat) Skruvmejsel Avbitartång Hammare Fastnyckel

1	Kaross*1	2	Vindruta*1
3	Säte*1	4	Växellåda *1
5	Körhjul*1	6	Hjul*3
7	Ratt*1	8	Styraxel *1
9	M10 bricka*7	10	M8 mutter *4
11	M5x45 skruv*1	12	M5 mutter *1
13	Sidospegel*2	14	Fälgar*4
15	Ryggstöd *1	16	M4X16 Skruv*2

4. Monteringsvägledning

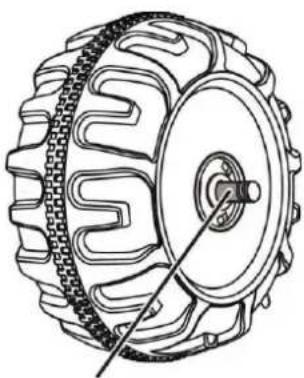

1. Installera körhjul/bakhjul

• Vänd bilen om, ta isär bakaxeldelarna.
- Sätt bakhjulet på bakaxeln och sätt fast med mutter och bricka.
- Gör motsvarande med det andra bakhjulet på den andra sidan, och avsluta med att sätta fälgarna på däcken.

2. Installera framhjul

• Ta av mutter och bricka från frontaxeln.
- Som visat på bilden, sätt i bricka, hjul och bricka.
• Sätt fast mutter med fastnyckel.
• Sätt fälg på hjulet.
- Gör samma sak med hjulet på andra sidan.

4. Monteringsvägledning

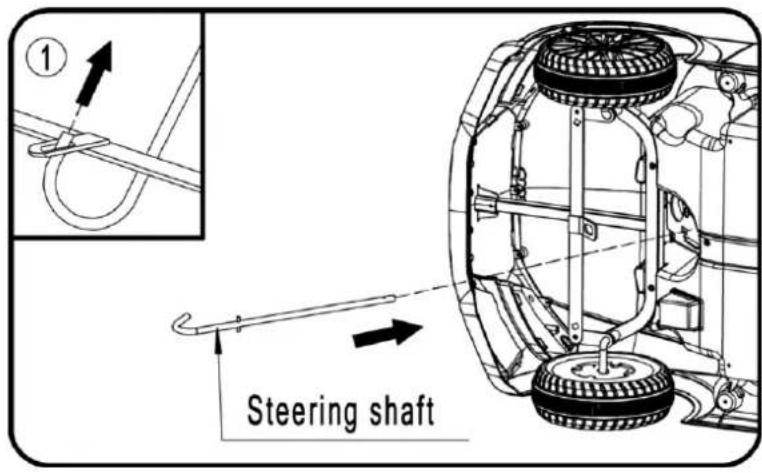

3. Installera styraxeln

• Lägg bilen på sidan.
- Sätt i den raka änden av styraxeln genom hålet i bilens kropp och ut genom hålet i instrumentbrädan.
- Sätt i den böjda änden i hålet i frontaxeln (bild 1).

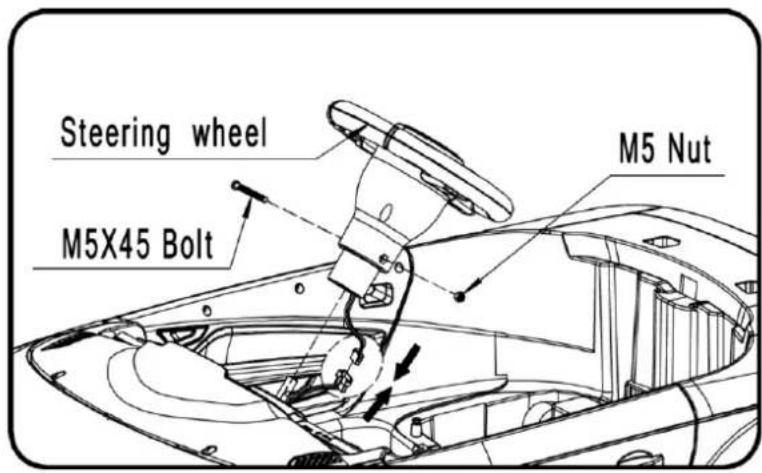

4. Installera ratt

Steering wheel M5X45 Bolt M5 Nut

• Som visat på bilden, ta ur skruv och mutter från ratten, och anslut ratten med rattstammen.
• Som visat på bilden, installera ratten och sätt fast med skruv och mutter.

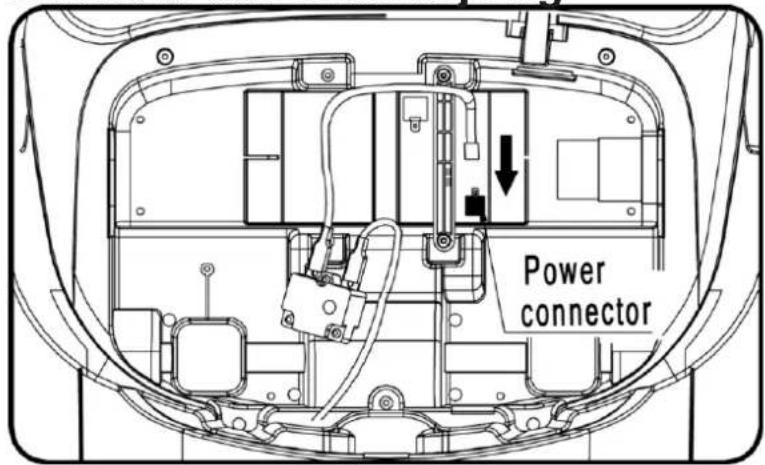

5. Anslut strömförsörjning

4. Monteringsvägledning

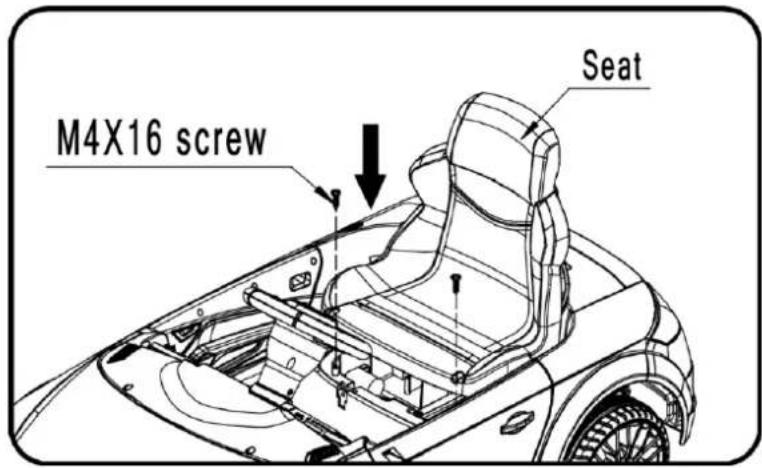

6. Installera sätet

- Som visat på bilden, installera sätet och sätt fast med M4x16 skruvarna.

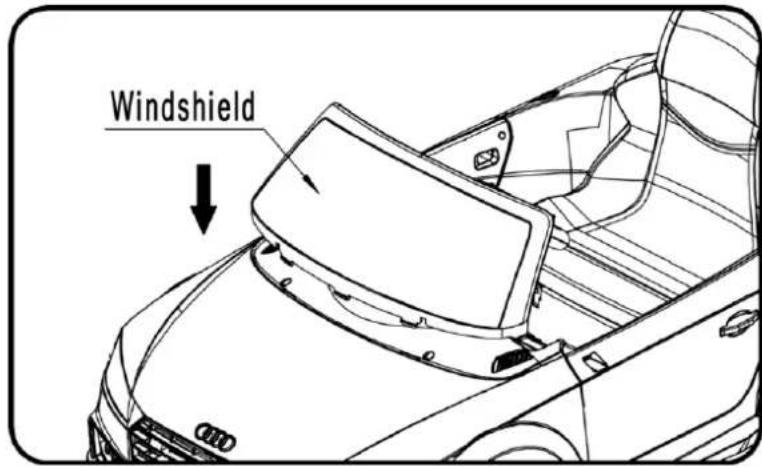

7. Installera vindrutan

Windshield

- Som visat på bilden, pressa ner vindrutan för att sätta fast på bilen.

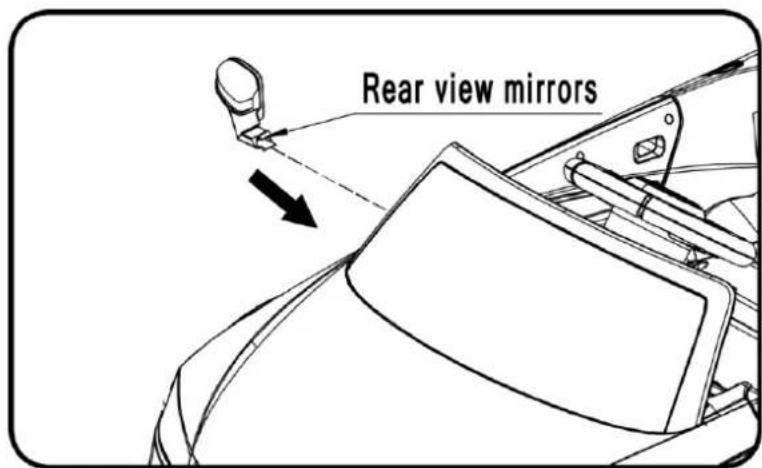

8. Installera sidospegeln

- Som visat på bilden, sätt i de två sidospeglarna och följ pilens riktning för att klicka dem på plats.

4. Monteringsvägledning

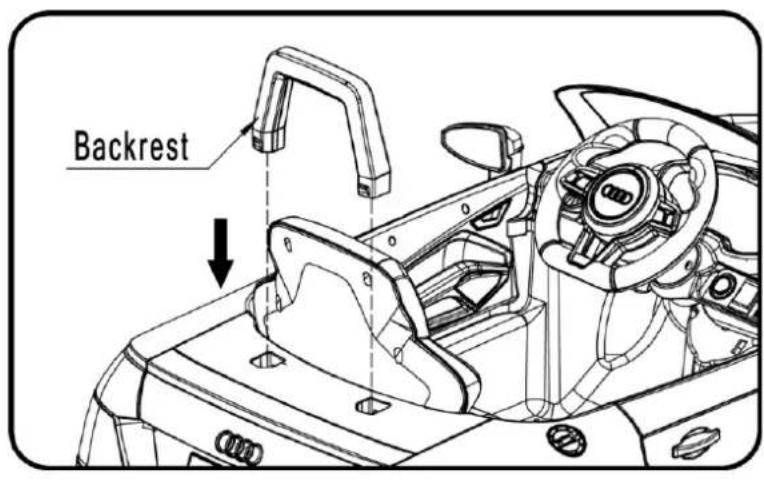

9. Installera spoiler

Backrest

- Som visat på bilden, pressa ner spoilern för att sätta fast den på bilen.

Viktigt supplement till montering av fordonet

När du har monterat ett hjul på axlarna, ska du kontrollera mellanrummet mellan skruvar och brickor. Om hålet är för stort ska du lägga till två eller tre brickor inne i hjulet. Efter du har spänt muttern utanför hjulet, vrid hjulet med fingret för att kontrollera om hjulet kan glida lätt. Det är mycket viktigt, för om hjulet kan glida lätt är det monterat korrekt, men om muttern trycker på hjulet och förhindrar det från att glida lätt kan motorn gå sönder.

5. Användning av funktioner

Stanna alltid motorn när du byter växel eller ändrar riktning. Annars kan växel eller motor skadas.

(1) Sätt på strömmen på bilen. Ett motorljud startar.
(2) Framåtdrift

Tryck på fram och tillbaka-knappen "Forward and Reverse" och flytta till "Forward"-position. Tryck på pedalen. Fordonet kör framåt.

(3) Stopp

Släpp foten från fotpedalen och fordonet stannar.

(4) Bakåt/backa

Tryck på fram och tillbaka-knappen "Forward and Reverse" och flytta till "Reverse"-position. Tryck på pedalen. Fordonet backar.

(5) Tryck på musikknapparna för att spela upp musik.

5. Användning av funktioner

Så används fjärrkontrollen:

Speed controller Stop Frequency key Turning left/Turning right Forward/Backward Indicator light AAA1.5V AAA1.5V

1. Stäng av fordonet.
2. Ta av batteriluckan från fjärrkontrollen. Sätt i två 1,5 V AAA-batterier (se ovanstående bild). Ljuset på fjärrkontrollen tänds. Sätt på batteriluckan igen.
3. Tryck på frekvensknappen "Frequency key" i 2 till 4 sekunder. Ljusindikatorn "Indicator light" kommer blinka.
4. Sätt på fordonet.
5. När fjärrkontrollen ska ha nya batterier, följ punkt 1-4 igen.
6. Tryck på uppåt-pilknappen så kör bilen framåt. Tryck på nedåt-pilknappen så backar bilen.
7. Tryck på vänster pilknapp så svänger bilen till vänster. Tryck på höger pilknapp så svänger bilen till höger.
8. Tryck på parkeringsknappen "P" så stannar bilen.
9. Tryck på "S" för att styra hastigheten.

Användning av musikfunktioner

LED display window MP3 plug USB Slot VOL- Button USB TF SCAN Button VOL+Button MODE Button MODE Button TFCard Slot

1. MP3 är möjligt via AUX-porten (kräver extern MP3-spelare, ej inkluderat).

Via USB-porten kan du sätta i ditt USB-minne med musik (USB-minne inte inkluderat).

"TF Card Slot" är en port för SD-kort, och kan användas genom att sätta i ett SD-kort (SD-kort inte inkluderat ).

1. Byt mellan musiktyper

Tryck på "MODE"-knappen för att byta mellan musiktyp:

① LED-display visar "USB", vilket indikerar att det spelas upp från USB-minnet.
② LED-display visar "TF", vilket indikerar att det spelas upp från ett SD-kort.
③ LED-display visar "voltage digital", vilket indikerar att avspelaren arbetar med minnet. Eller tryck på "MODE"-knappen, och avspelaren kommer arbeta med MP3-förbindelsen till MP3-hårdvaran.
① LED-display visar "FM". Du kan nu använda radiofunktionen.

1. Du kan sänka volymen genom ett långt tryck på knappen som anvisas som

"VOL-Button" på bilden, och du kan höja volymen genom ett långt tryck på "VOL+Button".

Kort tryck på "VOL-Button" eller "VOL+Button" byter mellan musik och radio.

1. Tryck på "SCAN Button"-knappen som anvisat på bilden, för att byta låt och pausa musiken.

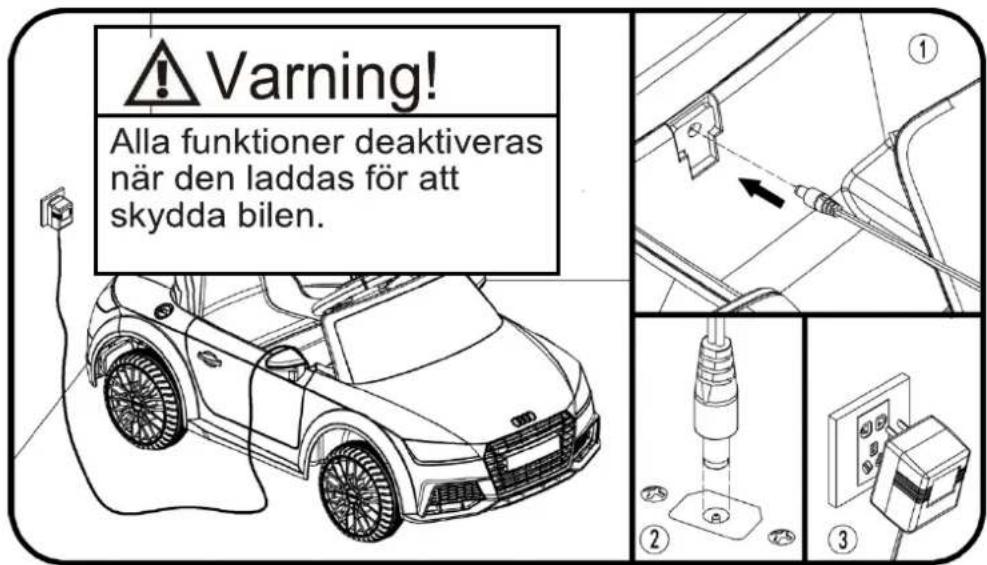

• Billaddarens input-uttag är under sätet.
- Bilen ska vara avstängd när den laddas.
- Innan första användning ska fordonet ladda i minst 8-12 timmar. Ladda inte i över 20 timmar, eftersom det kan överhetta laddaren.
- När fordonet börjar köra långsamt, ladda batteriet igen.

Varning! Alla funktioner deaktiveras när den laddas för att skydda bilen.

Felsökning och lösningar:

Problem Orsak Lösning
Bilen fungerar inte Ingen ström Ladda batteriet
	Skadad säkring Byt säkring
	Lösa batterisladdar Koppla i sladd korrekt
	Dåligt batteri Byt batteriet
	Skadad motor	Ta bilen till auktoriserad verkstad
	Elektriska delar skadade	Ta bilen till auktoriserad verkstad
Batteriet kan inte laddas Laddare inte ansluten Anslut laddare korrekt
	Skadad laddare Byt laddare
	Batteriet har låg ström Ladda batteriet helt
	Lösa sladdar Koppla i sladdar korrekt
Kort funktionstid Batteriet är gammalt Byt batteriet
Oväsen och värme under laddning	Laddning är en kemisk process Det är normalt och säkert
Låg hastighet:	Överbelastad	Minska vikten i bilen
	Bilen körs inte på platt terräng	Kör på platt terräng
Oväsen från växellåda eller motor	Skadad motor	Ta bilen till auktoriserad verkstad
Inget ljud eller ljus vid användning	Lös ljud- och ljussladd	Koppla i sladd korrekt
	Skadat ljud/ljus	Ta bilen till auktoriserad verkstad
Bilen kan inte bromsa	Defekta elektriska delar	Ta bilen till auktoriserad verkstad
Fjärrkontrollen fungerar inte	Fjärrkontroll inte hopparad	Para ihop
	Skadad fjärrkontroll	Byt fjärrkontroll
	Störning	Undvik störning
