BRUKSANVISNING WCD8HG Pro Wood's

Avfuktare för professionellt bruk

VIKTIGT: Läs denna manual innan produkten ansluts och tas i bruk. Spara manualen för framtida bruk.

Manual

Produkten innehåller R290/Propan

Se manualen.

Läs manualen.

Läs den medföljande bruksanvisningen noggrant innan installation och användning av produkten. Tillverkaren är ej ansvarig för person- och egendomsskador som uppstår på grund av felaktig installation eller användning. Spara bruksanvisningen för framtida behov.

Produkten får endast installeras och tas i drift av person med tillräckliga kunskaper. Avlägsna all förpackningsmateriel. Installera eller använd inte en skadad produkt. Produkten ska installeras, användas och förvaras i ett utrymme större än 9 m². Följ installationsanvisningen som följer med produkten. Produkten ska ej förvaras i utrymme med kontinuerligt använda tändkällor, till exempel öppen låga, gasbrännare eller IR-värmare. Kylkretsen får ej punkteras eller utsättas för öppen låga.

Användning

Denna produkt kan användas av barn från 8 års ålder och uppåt och av personer med nedsatt fysisk, sensorisk eller mental förmåga samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Låt inte barn leka med produkten. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn. Rengöring och underhåll ska ej utföras av barn utan tillsyn. Barn i åldrar mellan 3 till 8 år får endast sätta på och stänga av apparaten om den står på lämplig plats och de har fått instruktioner om tillvägagångssätt eller har tillsyn. De ska också informeras om möjliga faror. Barn i åldern 3 till 8 år får inte sätta i kontakten, ändra inställningar eller utföra skötsel/underhåll.

Avfuktaren är flyttbar och avsedd för avfuktning av lokaler. Avfuktaren är godkänd för fuktiga och våta utrymmen, och används bl.a. på byggarbetsplatser, industrilokaler, lagerutrymmen och för hemmabruk. WCD8HGH har inbyggd värme. Avfuktaren är CE-märkt. Kapslingsklass: IPX4 (motsvarar sköljtät). Avfuktaren WCD8HG - WCD8HGH är staplingsbar vid förvaring på golvyta.

Avyttring

Koppla loss produkten från eluttaget. Klipp av nätsladden nära produkten och kassera den. Köldmediet i kylkretsen på denna produkt är brandfarligt. Kontakta lokala myndigheter för information angående korrekt avyttring av produkten. Skada inte kylenheten närmast förångaren då köldmedia kan läcka ut.

Innan idrifttagande

WCD8HG och WCD8HGH levereras utan konsolen monterad. Denna skall monteras innan idrifttagande. Se monteringsanvisning, bilaga 1.

Säkerhet

• Placera avfuktaren på stabilt och plant underlag, så att den inte kan välta.
• Avfuktaren får ej övertäckas, då detta kan medföra överhettning och brandfara (se även bild A).
• De olika modellerna av WCD8HG är staplingsbara, i en höjd om två, vid lagerhållning på golvyta.
• Avfuktaren får inte transporteras eller rullas i staplat läge.

Användning och funktion för WCD8HG

Placering och kondensvattenhantering.

Arbetsområde temperatur: +3 °C till 30°C

Arbetsområde fuktighet: 40 - 100% RH

Avfuktaren skall uppnå omgivningstemperatur före start, om den förvarats kallare. Efter avstängning får avfuktaren ej återstartas inom 10 min.

1. Placera avfuktaren mitt i lokalen, på underlag som ej är ömtåligt för vatten.
2. Stäng dörrar, fönster, ventiler, m.m. så att utrymmet blir så tätt som möjligt. Håll så hög omgivningstemperatur som möjligt för maximal avfuktning.
3. Avfuktarens uppsamlingsbehållare har inbyggd nivåvakt som stoppar avfuktaren när behållaren är full, detta indikeras med fast sken på lysdioden. Vattenavledning kan också ske med slang direkt till avlopp. En ½" slang ansluts på det röret med slangklämma ovanför behållaren, se bild B.
4. När uppsamlingsbehållaren tas ut återstartar avfuktaren. Töm behållaren och sätt tillbaka den snarast.

Elanslutning

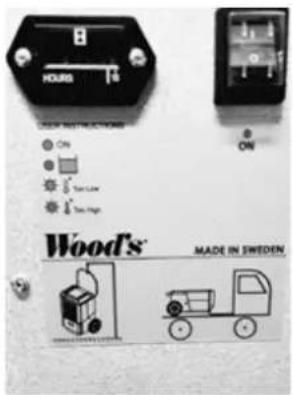

Anslut elkabeln till jordat 230V uttag. Erforderlig säkring: Se sortimentöversikt. Avfuktare 51 startas genom att sätta strömställaren i läge I (se bild C). Elektronikstyrningen fördröjer starten ca 5 sek.

Avfuktare WCD8HGH, har inbyggd värme och två lägen på strömställaren, (se bild D).

Läge I → Avfuktning

Läge II → Avfuktning + värme.

Elvärmen kopplas bort när inställd rumstemperatur uppnåtts (fabriksinställd på 22°C).

Värdet kan justeras på elektronikkortet från 10°C-26°C (se pilen bild E) och skall utföras av fackman.

Om omgivningstemperaturen är lägre än +3°C eller högre än +30°C stannar avfuktaren (indikeras av lysdioden). Den återstartar automatiskt när temperaturen stigit till 5-6°C, resp. sjunkit till 27-28°C. Om det blir påfrysning på förångaren avfrostar avfuktaren automatiskt en gång i timmen.

Indikering lysdiod

Fast grönt sken

Fast rött sken

Blinkande grönt sken

Blinkande rött sken

→ Avfuktaren i drift.

→ Uppsamlingsbehållaren är full och skall tömmas.

→ För låg omgivningstemperatur (se ovan).

→ För hög omgivningstemperatur (se ovan).

Rengöring

Vid all rengöring skall avfuktaren göras spänningslös. Rengör avfuktaren regelbundet, då damm och smuts ger sämre kapacitet och kan även orsaka överhettning och brandfara. Blås aluminiumkondensorn med tryckluft.

Följande rengöring skall utföras av fackman:

Vid behov lossas toppkåpan så att man kommer åt att dammsuga bottenplåten där kompressorn är monterad. När toppkåpan åter är på plats, kontrollera att tätningarna mellan dessa är hela, annars ändras kapslingsklassen och vatten kan nå spänningsförande delar.

Pressostat

Följande åtgärder skall utföras av fackman:

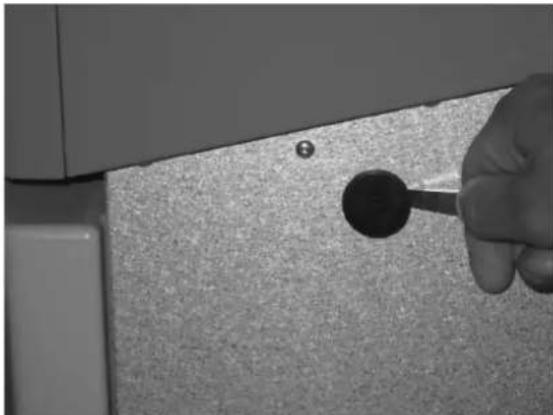

Avfuktaren har en pressostat med manuell återställning på kylkretsens högtryckssida som stannar kompressorn om kondenseringstrycket av någon anledning blir för högt. Lossa toppkåpan, avhjälp felet. Återställ pressostaten som är placerad bakom gummitätningen på bild F. När toppkåpan åter är på plats kontrollera att tätningarna mellan dessa är hela, annars ändras kapslingsklassen och vatten kan nå spänningsförande delar.

Temperaturbegränsare gällande E-modeller

Följande åtgärder skall utföras av fackman:

Avfuktare med inbyggd elvärme har två temperaturbegränsare (varav den ena har manuell återställning) som skall bryta spänningen vid överhettning av värmeelementet. Om den manuella temperaturbegränsaren löst ut, gör värmaren spänningslös, låt den svalna.

Lossa toppkåpan, avhjälp felet och återställ temperaturbegränsaren. När toppkåpan åter är på plats kontrollera att tätningarna mellan dessa är hela, annars ändras kapslingsklassen och vatten kan nå spänningsförande delar.

Transport

Innan avfuktaren transporteras eller flyttas skall vattnet eller isen på kyldelen rinna av, och uppsamlingsbehållaren tömmas. Förankra avfuktaren väl när den transporteras. Vid liggande transport skall avfuktaren läggas enl. bild G. Inga andra lägen får användas. Efter liggande transport skall avfuktaren stå upp i minst 30 min innan den startas.

OBS! Innan avfuktaren lyfts med kran skall uppsamlingsbehållaren tas ur (bild H), annars finns det risk att den ramlar ur. Gå EJ under hängande last. Anbringa en stropp runt konsolens plasthandtag (bild I). Lyft och ställ ner avfuktaren försiktigt.

Typ		WCD8HG	WCD8HGH
Arbetsområde	% RH	40 - 100	40 -100
Arbetsområde	°C	+3 - +35	+3 - +35
Spänning V 230V- 230V-
Säkring A 10 10
Effektförbr. max	W 650 2150
Effektförbr. vid 20°C, 70% RH	W 440 440*
Tillsatsvärme W	-	1500
Avfuktning vid 20°C, 70% RH	liter / dygn	27	27
Avfuktning vid 30°C, 80% RH	liter / dygn	49	49
Effektförbr. vid 20°C, 70% RH	kW /liter vatten	0,4	0,4*
Köldmedium		R290	R290
Luftmängd	m3/h	300	300
Volym uppsam- lingskärl	liter	9	9
Kapslingsklass		IPX4	IPX4
Vikt	kg 35 36
Längd	mm	440	440
Bredd	mm	540	540
Höjd	mm	980	980
Stapelbar		X	X

* Effektförbrukning exklusive eventuell tillskottsvärme
