BRUKSANVISNING 20-645 Biltema

Dessa instruktioner är för din säkerhet. Läs dem noggrant innan du monterar och använder produkten och spara dem för senare behov.

OBS! Kontrollera följande före användning:

  • Kontrollera att bultar och muttrar är åtdragna.
  • Kontrollera att knapparna för att justera höjden är ordentligt åtdragna.
  • Kontrollera att varje fot är korrekt monterad på bordsbenen och att bordet står stadigt. Om fötterna sitter felaktigt kan detta påverka bänkens stabilitet och äventyra din säkerhet.

VIKTIG SÄKERHETSINFORMATION

  • Bänken ska stå på ett stabilt underlag.
  • Stå eller sitt inte på bänken.
  • Använd inte bänken som en stege.
  • Använd inte bänken som en bock.
  • Kontrollera att skruvar och muttrar är åtdragna före användning.

- Använd inte bänken om chassi, arbetsyta eller inställningsmekanismer är skadade.

- Placera aldrig varma verktyg direkt på arbetsbänken.

- Fördela belastningsvikten jämnt över bänkens arbetsyta, annars finns risk att bänken välter.

- Bänkens högsta tillåtna belastning:

Höjd 21 cm – 40 kg

Höjd 39 cm – 15 kg

Höjd 47 cm – 18 kg

Höjd 60 cm – 70 kg

Höjd 65 cm – 45 kg

Höjd 77 cm – 70 kg

Belastningen ska spridas över hela ytan på arbetsbänken och får inte överskrida angivna värden.

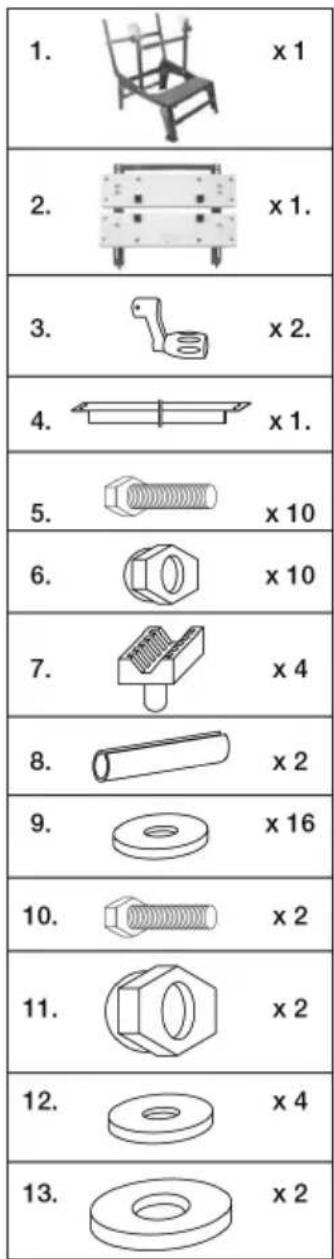

ÖVERSIKTSBILD

  1. Chassi
  2. Arbetsbord
  3. Handtag
  4. Stöd
  5. Sexkantig skruv M6
  6. Mutter M6
  7. Styrskena
  8. Rör
  9. Bricka 6 mm

  10. Sexkantig skruv M8

  11. Låsmutter M8

  12. Bricka 8 mm

  13. Nylonbricka

1. x 1 2. x 1. 3. x 2. 4. x 1. 5. x 10 6. x 10 7. x 4 8. x 2 9. x 16 10. x 2 11. x 2 12. x 4 13. x 2

montering

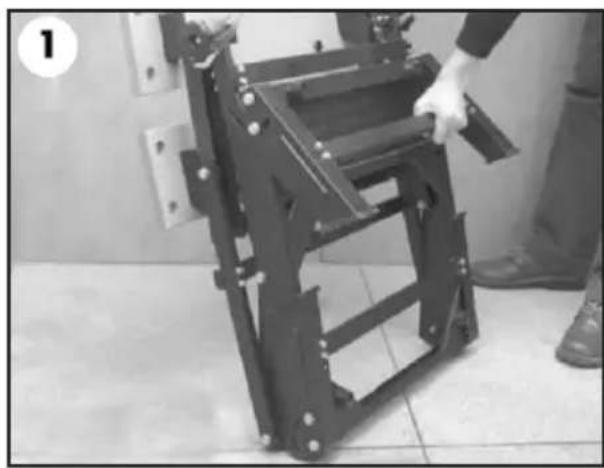

  1. Ta bort emballage, dra ut benen och placera bänken på golvet. (Se bild 1 och 2)

Biltema 20-645 - montering - 1

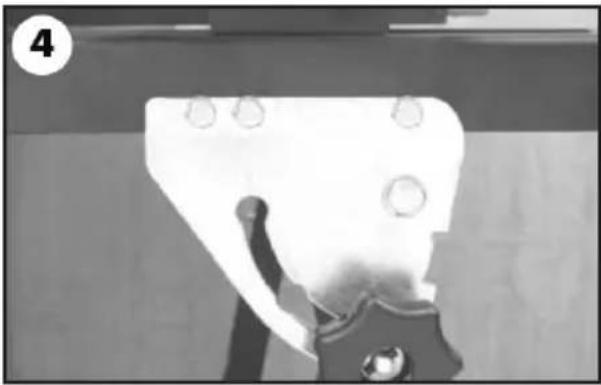

  1. Fäst justeringsvreden på arbetsbordets sidor med M8 skruvar, muttrar och brickor (10, 11, 12), samt två nylonbrickor (13). (Se bild 4).

Biltema 20-645 - montering - 2

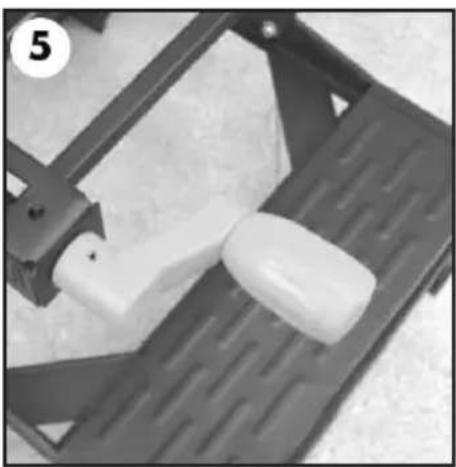

  1. Montera handtagen (3) i de gängade rören så att de kommer i linje med hålen. (Se bild 5).

Biltema 20-645 - montering - 3

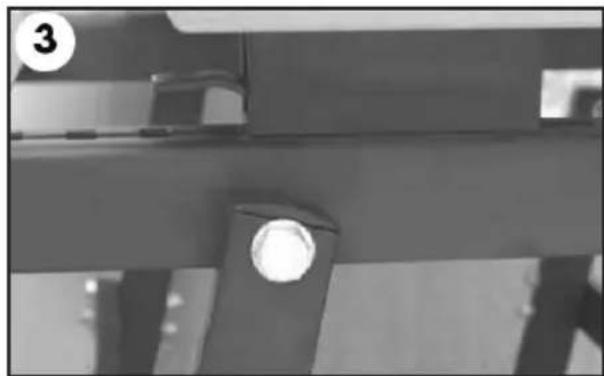

  1. Fäst arbetsbordet på chassit med M6 skruvar, muttrar och brickor (5, 6, 9). (Se bild 3).

Biltema 20-645 - montering - 4

  1. Fäst stödet (4) med M6 skruvar, muttrar och brickor (5, 6, 9).

justering av arbetsbordets Höjd

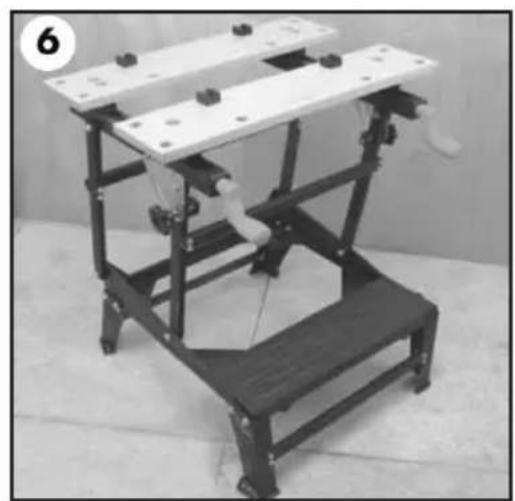

Lossa vreden på sidorna för att justera arbetsbordet till en för ändamålet lämplig höjd, se bild 6–11.

bordets olika inställningsmöjligHeter
Biltema 20-645 - justering av arbetsbordets Höjd - 1
