BRUKSANVISNING FN 21A Biltema

SE – Läs igenom hela bruksanvisningen och förstå innehållet innan produkten används för första gången! Spara bruksanvisningen i anslutning till spikpistolen för framtida bruk.

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/

Dessa instruktioner har skrivits för att göra det enklare för operatören att använda maskinen på ett säkert sätt. Läs igenom hela manualen före användning, var särskilt uppmärksam på säkerhetsinformationen.

Instruktionerna är avsedda för personer med en grundläggande teknisk kunskap angående användning av liknande maskiner. Oerfarna personer rekommenderas att söka kompetens genom att gå en kurs eller konsultera erfarna användare innan de använder maskinen. Med "kvalificerad reparatör" avses en person som har den utbildning och kunskap som krävs för att utföra en reparation på ett säkert och korrekt sätt. Med "tryckluftsystem" avses den tryckluftskälla som trycksätter tryckluftsverktyget.

Spara alltid denna manual i närheten av maskinen så att operatören har den lättåtkomlig. Maskinen får inte säljas eller lånas ut om inte manualen följer med. Tillverkaren har inget ansvar för skador som uppstår på grund av ouppmärksamhet på den säkerhetsinformation som står i denna manual.

Informationen i denna manual betecknas som:

WARNING!

Risk för allvarlig person- eller maskinskada.

OBS!

Tilläggsinformation, risk för mindre maskinskada.

Då nummer (1, 2, 3...) används i texten hänvisas till angiven del i översiktsbild eller närliggande bild.

Då numrering sker i stycken markerade med a. b. c. och så vidare, skall instruktionerna utföras i samma ordning.

Då numrering sker genom punkter (•) kan åtgärderna utföras i vilken ordning som helst.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage.

2. TEKNISKA DATA

Rekommenderat arbetstryck: . . .5,0 – 7,5 bar

Max. tillåtet arbetstryck: .....8,0 bar

Luftförbrukning: .....ca. 137 l/min. (2,29 l/spik)

Anslagsvinkel:....21°

Typ av spik: ....Huggen, ringad eller slät

Spikhuvud:....Runt ∅ 7 mm

Spikdiameter: ....∅ 2,9 - 3,3 mm

Spiklängd: .50 - 90 mm

Magasinkapacitet: .....60 st. spik

Rek. slangdiameter

(invändigt):....Ø 8,5 mm eller större

Utblås för returluft: .... Ställbart 360°

Mätmetod ljudnivå:....EN 12549:1999

Uppmätt ljudtryck L_PA : . . . . . . .93,0 dB(A) *

Osäkerhet K_PA : 2,5 dB(A)

Garanterad ljudeffekt L _WA : ....106 dB(A) *

Mätmetod vibrationer: .....ISO 8662-11:1999

Uppmätta

vibrationer i handtaget: .....3,60 m/s ^2 **

Osäkerhet K: ....0,11 m/s ^2

Mått: 560 x 142 x 366 mm

Vikt (exkl.spik): .....4,0 kg

* De angivna ljudvärdena är emissionsvärden och anger inte säkra arbetsmiljövärden. Även om det finns ett samband mellan emissions- och bullernivåer, är förhållandet inte pålitligt som en indikator på om ytterligare säkerhetsåtgärder är nödvändiga eller inte. Faktorer som är specifika för en arbetsplats kan påverka bullernivån, såsom längden på aktiviteten, egenskaper arbetslokalen, andra ljudkällor osv., till exempel antalet maskiner och andra närliggande aktiviteter. Denna information bör ändå ge en bättre uppskattning av möjliga faror och risker.

** Vibrationsvärdet är ett verktygsrelaterat egenskapsvärde och representerar inte effekten av hand-arm-systemet när verktyget används. Effekten av hand-arm-systemet när verktyget används beror t.ex. på gripkraften, tryckkraften, arbetsriktningen, inställning av lufttrycket, arbetsplatsen och arbetsstyckets stöd.

3. ANVÄNDNINGSOMRÅDE

17-696 Luftdriven spikpistol FN 21A är ett handhållet tryckluftsverktyg konstruerat för spikning i trä med rak bandad spik enligt specifikationerna i denna bruksanvisning. Exempel på arbete som kan utföras är uppsättning av ramverk, reglar, panel, golvdäck, staket med mera. Spikning kan ske enbart med enkel avfyrning. Produkten är avsedd för hemmabruk eller mindre omfattande yrkesmässiga arbeten av operatörer som har den styrka, kunskap, utbildning och erfarenhet som krävs för att arbeta med spikpistoler. Den är inte konstruerad för personer med små

händer. Spikpistolen får enbart drivas av tryckluft och får ej modifieras, byggas om eller användas till annat arbete än vad som nämnts ovan.

4. SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Personlig säkerhet

• För flertalet olika risker, läs och förstå hela bruksanvisningen innan produkten installeras, används, underhålls eller repareras. I annat fall kan en allvarlig olycka inträffa.
• Förvara bruksanvisningen i nära anslutning till spikpistolen så att operatören enkelt kan konsultera den.
• Operatören, reparatörer och underhållspersonal skall ha den styrka som krävs för att hantera tryckluftsverktyget på säkert sätt med tanke på dess kraft, vikt och storlek.
• Enbart en kvalificerad och utbildad operatör får installera och använda spikpistolen.
• Använd alltid skyddsutrustning såsom skyddsglasögon och hörselskydd.
• Bär ordentliga arbetskläder, halksäkra skor och passande skyddshandskar.
• Använd hårnät om du har långt här, bär inte smycken, löst sittande kläder eller handskar som kan fastna i maskinen. Det kan orsaka allvarlig personskada.
• Barn under 18 år får inte använda maskinen om de inte är införstådda i manualens innehåll samt under övervakning och vägledning av en professionell instruktör.
• Barn får inte leka med spikpistolen.
• Kontrollera regelbundet att typ- och varningsetiketter inte har lossnat från tryckluftsverktyget. Arbetsgivaren/operatören skall kontakta tillverkaren om så är fallet och erhålla nya etiketter.
• Använd inte tryckluftsverktyget om du är trött eller påverkad av droger, alkohol eller medicin.

4.2 Risker i arbetsområdet

• Att halka, snava eller ramla är de vanligaste orsakerna till arbetsskada. Var uppmärksam på halt underlag orsakat av tryckluftsverktyget och att risken för snubbla på tryckluftsslangen.
• Tryckluftsverktyget är inte avsett för att användas i eventuellt explosiv miljö och är inte isolerad om den kommer i kontakt med elektricitet.
• Arbeta inte i mörker eller dålig belysning.
• Håll barn och obehöriga utanför arbetsområdet. Vid arbete kan spiken skjutas igenom arbetsstycket eller träffa en annan spik eller knagge och flyga iväg åt sidan vilket kan orsaka allvarlig personskada.

4.3 Risk för kringflygande föremål

• Använd stötsäkra skyddsglasögon, den skyddsgrad som behövs ska anpassas efter det arbete som utförs. Vanliga glasögon är inga skyddsglasögon.
• Kontrollera att arbetsstycket är ordentligt fixerat så att det inte lossnar vid spikningsarbetet.
• Placera spikarna noggrant så att de inte träffar en annan spik eller knagge. Personskada kan inträffa på grund av rekylen eller om spiken flyger iväg, eller så kan spiken böjas och/eller fastna i tryckluftsverktyget.

4.4 Risker vid drift av tryckluftsverktyget

- Tryckluftsverktyget får enbart drivas av tryckluft. Om gasflaskor (syre, koldioxid, kväve mm) eller brännbara gaser (acetylen, väte, propan mm) används kan det orsaka brand eller explosion med allvarliga personskador som följd.

- Vid arbete på hög höjd, säkerställ att ingen person befinner sig under dig samt att tryckluftslangen är placerad så att den inte utgör någon fara.

- Användning av tryckluftsverktyget kan utsätta operatörens hand för risker såsom klämskador, stötar, skär- och skrubbsår samt köldskador. Använd passande skyddshandskar.

- Upprätthåll alltid en god arbetsställning med bra balans och fotfäste.

- Vid arbete kan spiken skjutas igenom arbetsstycket eller träffa en annan spik eller knagge och flyga iväg åt sidan vilket kan orsaka allvarlig personskada. Avfyra aldrig en spik om någon person befinner sig i riskzonen.

- Släpp avtryckaren vid avbrott i luftförsörjningen.

- Kall luft från utblåset skall riktas bort från opera-tören.

- Anpassa spikpistolens arbetstryck så att det är så lågt som möjligt för det arbete som skall utföras. Detta för att undvika onödigt hög ljudnivå, ökat slitage samt dåligt slutresultat.

- Vid arbete, håll spikpistolen korrekt på ett sådant sätt att den inte orsakar några skador på huvud eller kropp. Var beredd på att parera vanliga och plötsliga rörelser och den rekyl som kan uppstå, särskilt om det blir avbrott i luftförsörjningen eller om spiken träffar något hårt föremål. Håll spikpistolen med båda händerna för ökad kontroll.

- Spika aldrig i okända väggar, golv eller tak. Kontrollera dem noggrant före arbetets början så att spiken inte träffar strömkablar, gasledningar, vattenledningar mm. Det kan då orsaka elstöt, brand, explosion eller vattenskada mm.

- Vid arbete skall operatören om möjligt röra sig framåt vid spikning, det är lättare att snubbla och tappa fotfästet vid rörelse bakåt, särskilt på hustak och dylikt.

- Vid vertikal spikning på hustak skall operatören röra sig uppifrån och ned, det är mindre ansträngande.

- Ett stativ för att för att montera spikpistolen till ett stöd, exempelvis ett arbetsbord skall vara konstruerad och tillverkad av stativ tillverkaren på ett sådant sätt att spikpistolen är säkert fixerad för avsedd användning och inte förorsakar skador på operatörens leder.

- Koppla alltid bort spikpistolen från tryckluftsystemet vid laddning av spik och demontering/montering av kontaktskydd.

- Underhåll och smörj tryckluftverktyget enligt anvisningarna i denna manual.

- Använd enbart av tillverkaren rekommenderade smörjmedel.

- Håll handtaget rent och fritt från olja.

- Om tryckluftsverktyget inte har avsedd funktion eller läcker tryckluft, stoppa omedelbart arbetet och åtgärda orsaken eller lämna in den till en kvalificerad reparatör.

4.5 Risk för vibrationer

- Exponering av vibrationer kan orsaka skador på nerver och blodkärl i armar och händer.

- Använd varma kläder vid arbete i kyla och håll händerna varma och torra.

- Vibrationer kan ge upphov till tillfälliga besvär i händer och fingrar, exempelvis domningar, nedsatt känsel och köldkänsla. Om du känner av dessa symptom avsluta omedelbart arbetet med tryckluftsverktyget. Anpassa arbetstiden så att tillräckliga viloperioder erhålls.

- Överexponering av vibrationer kan ge upphov till bestående skador på främst fingrar, händer och handleder. Symptomen kan vara bleka fingrar, nedsatt känsel och muskelstyrka samt domningar och stickningar. Symtomen uppstår lättare vid nedkylning. Meddela arbetsgivaren och kontakta en läkare om dessa symtom uppstår.

- Välj, underhåll och byt tillbehör enligt instruktionerna för att undvika ökade vibrationer.

- Håll tryckluftsverktyget med lätt men säkert grepp anpassat efter slipmaskinens kraft, eftersom risken för vibrationsskador är generellt högre om tryckluftsverktyget hålls i ett hårt grepp.

4.6 Risker vid upprepade rörelser

- Användning av tryckluftsverktyg under längre perioder kan orsaka obehag eller smärta i händer, armar, skuldror, nacke eller andra kroppsdelar.

- Operatören av tryckluftsverktyget ska upprätt-hålla en bekväm arbetsställning med bra fotfäste och stadig balans, undvik obekväma och obalanserade arbetsställningar.

- Byt arbetsställning regelbundet för att undvika trötthet och obehag.

- Om operatören känner av symptom såsom ihållande och återkommande obehag, smärta, dunkande, värk, stickningar, domningar, brännande känsla eller stelhet, skall dessa varningssignaler inte ignoreras. Anmäl det till arbetsgivaren eller konsultera en läkare.

4.7 Risker med tillbehör och förbrukningsmaterial

- Koppla bort lufttillförseln från tryckluftsverktyget vid byte av spik eller kontaktskydd.

- Använd endast de tillbehör och förbrukningsmaterial som rekommenderas av tryckluftsverktygets tillverkare.

- Använd enbart de typer av spik som anges i denna manual, andra typer av spik kan medföra att tryckluftsverktyget inte fungerar som avsett.

4.8 Risk för damm och oljedimma.

- Damm och ånga som alstras vid användning av tryckluftsverktyget kan vara hälsovådliga och orsaka exempelvis cancer, astma, eksem, foster-skador mm. Det är viktigt att utföra en riskanalys så att lämpliga åtgärder genomförs gentemot dessa faror.

- Rikta utblåset så att spridningen av damm och inhaleringen av dimsmörjolja minimeras.

- Använd och underhåll tryckluftsverktyget enligt anvisningarna i denna säkerhetsmanual för att minimera spridningen av damm.

4.9 Ytterliggare risker vid användning av en tryckluftsdriven spikpistol

- Piskande tryckluftsslangar kan orsaka allvarlig skada. Kontrollera alltid tryckluftsslangen så att den är hel och inte läcker luft samt att dess anslutningar inte läcker, är lösa samt att de är korrekt anslutna.

- Bär endast tryckluftsverktyget i dess handtag. Lyft eller drag aldrig verktyget med hjälp av tryckluftslangen.

- Håll aldrig avtryckaren intryckt då tryckluftsverktyget bärs eller lyfts.

- Kontrollera före användning att tryckluftsverktygets skruvar är åtdragna samt att det ej finns någon spricka i gjutgodset.

- Rista eller gravera aldrig in något på tryckluftsverktygets gjutgods, det kan minska dess hållbarhet.

- Överskrid aldrig max. tillåtet arbetstryck på 8,0 bar eftersom det innebär fara för olycka samt minskar tryckluftsverktygets livslängd.

- Om tryckluftsverktyget ansluts till en kompressor eller ett tryckluftsystem där tillåtet tryck överstiger tryckluftsverktygets max. tillåtna arbetstryck med 10 % eller mer, skall en tryckreduceringsventil med inbyggd säkerhetsventil monteras mellan tryckregulatorn och tryckluftsverktyget.

• Enbart snabbkopplingar får anslutas till tryckluftverktyget från tryckluftuttaget så att det inte förekommer något lufttryck i verktyget efter det att det kopplats bort från tryckluftsuttaget.
• Överskrid inte tryckluftsverktygets kapacitet.
• Lämna aldrig ett trycksatt tryckluftsverktyg eller en kompressor i direkt solljus under en längre tid. Lufttrycket kan då öka så mycket på grund av värmen, att det kan explodera.
• Tryckluft kan orsaka allivarlig skada. Stäng alltid av tryckluftförsörjningen, töm ut luften ur tryckluftsslangen och koppla bort spikpistolen från tryckluftslangen och töm magasinet på spik då den lämnas utan tillsyn, vid förflyttning till ny arbetsplats, vid reparation och underhåll eller vid borttagning av spik som fastnat.
• Förutsätt alltid att spikpistolen är laddad med spik.
• Rikta aldrig spikpistolen mot dig själv eller någon annan oavsett om den är laddad med spik eller inte. Var särskilt noga med att hålla händer och fötter borta från spikpistolens mynning.
• Kontrollera alltid verktygets säkerhetsanordningars (avtryckare, säkerhetsbygel och spikmunstycke) funktion före varje arbetspass.
• För att undvika olycka, använd endast original och av tillverkaren godkända reservdelar.

4.10 Kvarvarande risker

Även om denna produkt används i enlighet med alla säkerhetskrav, potentiella risker för skador kvar. Följande risker kan uppstå i samband med konstruktionen och utformningen av denna produkt:

a. Hälsoskada på grund av vibrationer och hög ljudnivå om produkten används under långa tidsperioder, används felaktigt eller om den inte underhålls enligt instruktionerna i denna bruksanvisning.
b. Olycksfall eller skada på egendom på grund av fästelementet eller den plötsliga sammanstötningen med dolda föremål under användning.
c. Risk för person- och egendomsskador orsakade av flygande föremål.

4.11 Varningssymboler på tryckluftsverktyget

Spikpistolen kan orsaka allvarlig personskada. Slarvigt eller felaktigt användande kan resultera i allvarlig personskada eller skada på egendom. Operatören skall ha läst och förstått säkerhets- och användar-instruktionerna i denna manual innan användning av tryckluftsverktyget. Förvara manualen på en säker plats, lätt åtkomlig för operatören.

Varning!

Allmän fara. Koppla bort tryckluftsanslutningen i händelse av stopp i magasinet eller om verktyget inte används. Tryckluftsverktyget får inte drivas av ren syrgas eller lättantändbara gaser. Överskrid aldrig tryckluftsverktygets maximala arbetstryck.

Risk för ögonskada, använd stötsäkra skyddsglasögon, den skyddsgrad som behövs ska anpassas efter det arbete som utförs.

Risk för hörselskada, använd hörselskydd.

Förbjudet att driva tryckluftsverktyget med gasflaskor (syre, koldioxid, kväve mm) eller brännbara gaser (acetylen, väte, propan mm) används kan det orsaka brand eller explosion med allvarliga personskador som följd. Tryckluftsverktyget får enbart drivas av tryckluft

Tryckluftsverktyget har en säkerhetsbygel (6) vilket medför att spikmunstycket (4) måste vara intryckt så för att en spik skall kunna avfyras med avtryckaren (1). Kontrollera avfyrningsmekanismens funktion inför varje arbetspass.

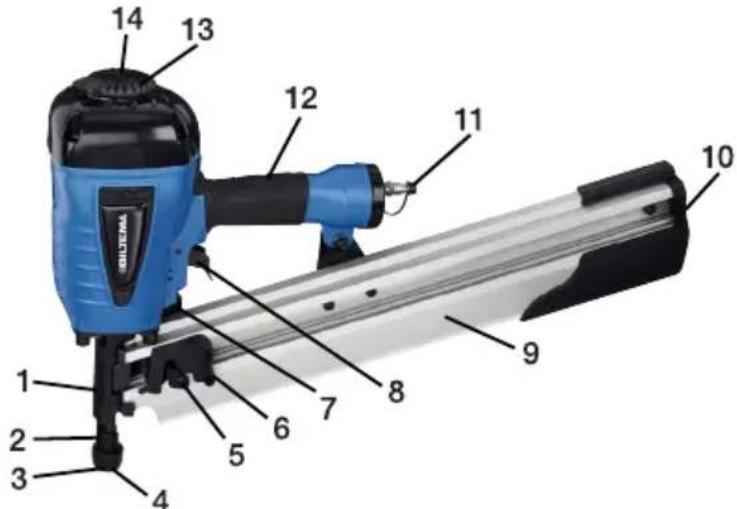

5. ÖVERSIKTSBILD

1. Skydd för fjäder
2. Säkerhetsbygel
3. Kontaktskydd
4. Spikmunstycke
5. Låsspärr, matare
6. Handtag, mature
7. Tumhjul, fininställning av spikdjup
8. Avtryckare
9. Magasin
10. Laddningsmynning
11. Tryckluftsanslutning
12. Handtag
13. Utblås
14. Skruv, utblås

6. UPPACKNING OCH INSTALLATION

Packa upp spikpistolen och kontrollera att alla delar är med i leveransen, den skall innehålla:

• 1 st spikpistol
• 1 st plastväska
• 1 st dimsmörjbehållare utan olja
  • 3 st inexxnycklar
• 1 st manual

6.1 Installation

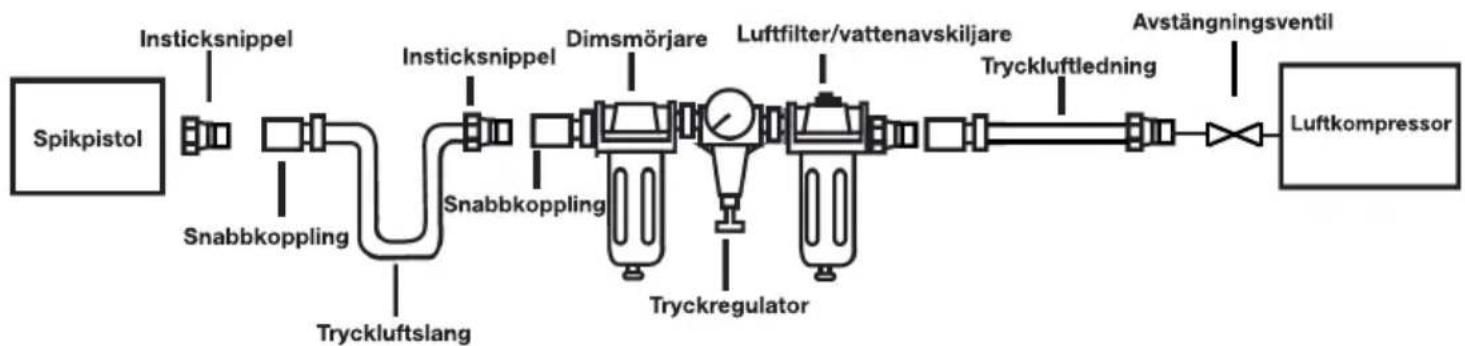

Spikpistolen skall anslutas till ett tryckluftsystem enligt följande rekommendationer:

• Luftkompressorn rekommenderas vara på minst 3 hp för att kunna upprätthålla ett tillräckligt luftflöde och arbetstryck. Kompressorns starttryck (inställt i dess tryckströmbrytare) får inte understiga arbetstrycket (det tryck som krävs, inställt på tryckregulatorn) för att driva ned spiken i arbetsstycket.
• Med avstängningsventilen skall det gå snabbt att stänga av lufttillförseln.
• En fast tryckluftsledning skall ha en innerdiameter på minst 19 mm, dess högsta punkt skall vara vid luftkompressorn.
• Luftfiltret/vattenavskiljaren skall vara placerad så närma spikpistolen som möjligt men innan dimsmörjaren. Den förhindrar att smuts och föroreningar kommer in i spikpistolen som förkortar dess livslängd. Vid fast installation skall den vara placerad på det lägsta stället mellan kompressorn och tryckluftsverktyget.
• Tryckregulatorn skall vara justerbar mellan 0 – 8,5 bar. Utgående lufttryck får inte överstiga 8,0 bar.
• En automatisk dimsmörjare rekommenderas då den förlänger tryckluftverktygets livslängd. En liten dimsmörjare kan istället vara placerad direkt på tryckluftsverktyget.
• Tryckluftslangen skall vara godkänd för ett arbetstryck på minst 10 bar och ha en innerdiameter på minst 8,5 mm. Den skall vara försedd med passande anslutning så att det är lätt att ansluta spikpistolen. För att undvika tryckfall på grund av för dåligt luftflöde i tryckluftslangen får den inte vara för lång eller ha för liten innerdiameter. Dessutom så kondenseras mer vatten i tryckluftslangen ju längre slangen är.
• Mellan tryckluftslangen och spikpistolen skall det finnas en snabbkoppling så att det går snabbt att avlägsna tryckluftverktyget från tryckluftsystemet. Då spikpistolen avlägsnats från tryckluftsystemet får det inte finnas något tryck kvar i spikpistolen.

OBS! Tryckfall i tryckluftsystemet medför att spiken inte drivs ned helt.

7. ANVÄNDNING

Koppla alltid bort spikpistolen från tryckluftsystemet innan riktning av utblås påbörjas.

Utblåset kan riktas 360° genom att:

a. Lossa insexskruven som sitter mitt på utblåset (14) några varv.
b. Vrid utblåset i önskad riktning. Rikta aldrig utblåset bakåt mot dig.
c. Drag åt insexskruven.

7.2 Demontering och montering av kontaktskydd (3)

WARNING! Spikpistolen får inte vara ansluten till tryckluftsystemet vid byte av kontaktskydd.

Kontaktskyddet (3) används vid spikning i material med ömtålig yta.

För att demontera skyddet, drag av kontaktskyddet rakt nedåt. Vid montering, tryck på kontaktskyddet och vrid det lite så att spåren i kontaktskyddet passar säkerhetsbygelns (2) piggar, tryck därefter in kontaktskyddet så att det bottnar.

7.3 Laddning och tömning av spik i magasinet (9).

WARNING!

• Koppla alltid bort spikpistolen från tryckluft-systemet innan laddning laddning eller tömning av spik i magasinet (9) påbörjas.
• Använd skyddshandskar vid påfyllning av spik.

Laddning av spik

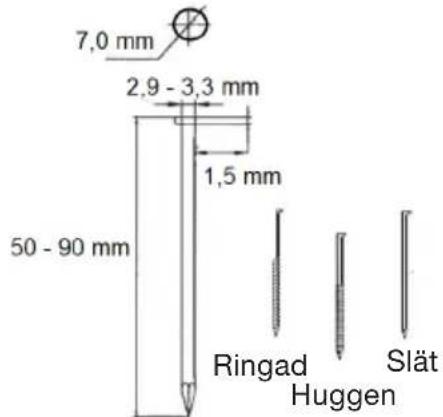

a. Kontrollera att spiken uppfyller följande specifikationer:

Typ: .... Huggen, ringad eller slät spik Bandning: .... Rak pappers- eller plastbandad Anslagsvinkel: .... 21°

Spikhuvud: ..... Runt ∅ 7 mm Spikdiameter: .... ∅ 2,9 - 3,3 mm

Spiklängd: ..... 50 - 90 mm

b. Koppla bort spikpistolen från tryckluftförsörjningen.

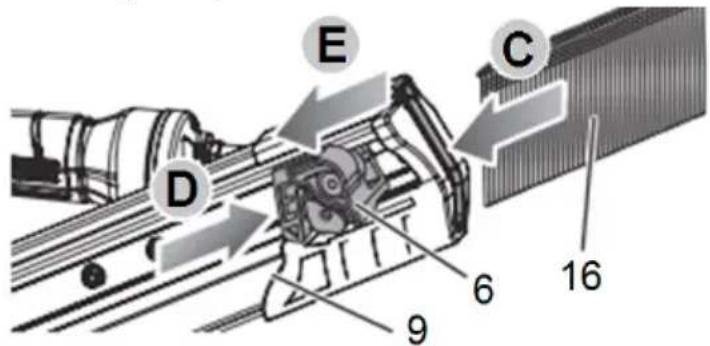

c. För in spikbandet (16) i laddningsmynningen (10) på magasinet (9) och för fram det så långt det går.
d. För tillbaka matarens handtag (6) så att mataren passerar spikbandet (16).
e. För fram handtaget (6) mot spikbandet utan att släppa taget så att mataren trycker mot spikbandet.

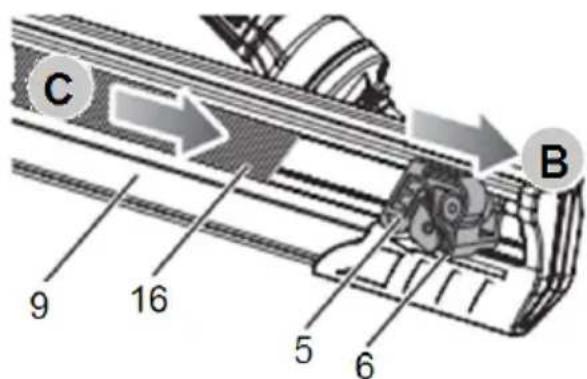

Tömning av spik

a. Koppla bort spikpistolen från tryckluftförsörjningen.

b. För tillbaka matarens handtag (6) och tryck in lässpärren (5).
c. För tillbaka spikbandet (16) förbi mataren och ut genom mynningen (11).
d. För fram mataren utan att släppa taget om hand- taget tills dess den när ändläget.

7.4 Smörjning

För att minska slitaget på tryckluftsverktyget rekommenderas att en automatisk dimsmörjare används. Placera ett pappersark vid utblåset och avfyra 10-15 gånger utan att spik är laddade i magasinet. Smörjningsgraden är lämplig då det bildats en ljus oljefläck på pappersarket.

Om inte dimsmörjare används skall istället 2-3 droppar dimsmörjolja tillsättas i tryckluftanslutningen (11) innan arbetet påbörjas, vid omfattande arbete behövs ytterligare smörjning en eller två gånger per dag.

OBS!

För mycket olja kommer enbart att samlas i tryckluftsverktyget och blåsas ut synligt från utblåset.

7.5 Inställning av spikdjup

Spikdjupet ställs in med tryckluftsystemets tryckregulator vilken reglerar arbetstrycket. Normalt arbets-tryck är 5,0 – 8 bar.

a. Koppla bort spikpistolen från tryckluftsystemet.
b. Anslut spikpistolen till tryckluftsystemet.
c. Ställ in tryckluftsystemets tryckregulator till ett lämpligt tryck med hänsyn till:
• arbetsstyckets hårdhet
- spikens längd
- spikdiametern

d. Avfyra en spik i en provbit i samma material som senare skall spikas i. Kontrollera om spiken skjutits ned för långt eller inte. Om den skjutits ned för långt, minska arbetstrycket på tryckregulatorn med 0,5 bar. Och om den skjutits ned för lite, öka arbetstrycket med 0,5 bar.

e. Avfyra en ny spik och justera arbetstrycket till dess spiken drivs ned lagom långt.

f. Koppla bort spikpistolen från tryckluftsystemet.

g. Finjustera inställningen med tumhjulet (7):

• Om spiken skall drivas ned lite kortare, snurra tumhjulet åt -.
• Om spiken skall drivas ned lite längre, snurra tumhjulet åt +.

OBS!

Arbeta med så lågt arbetstryck som möjligt. Ljudni-vån blir lägre och minskar slitaget på tryckluftsverk-tyget.

7.6 Förberedelse inför spikning

a. Kontrollera att spikpistolen inte är anslutet till något tryckluftsystem.

b. Kontrollera kompressorns start- och stopptryck.
c. Om spikpistolen används för första gången, håll i 3 droppar dimsmörjolja i luftintaget. Kontrollera därefter att det finns olja i dimsmörjaren.
d. Töm magasinet på spik.
e. Kontrollera att alla skruv, bult och muttrar är åtdragna. Om de är lösa, dra åt dem. Kontrollera att det inte finns några skador på spikpistolen eller dess skydd. Eventuella skador måste åtgärdas innan spikpistolen används.

f. Tryck in avtryckaren (8), den skall röra sig lätt och inte fastna i intryckt läge.

g. Justera tryckluftsystemets tryckregulator till 5,5 bar. Anslut spikpistolen till tryckluftsystemet.

h. Kontrollera säkerhetsbygelns funktion.

• Tryck in avtryckaren – ingen avfyrning får ske.
• För ned spikpistolen mot ett arbetsstycke så att säkerhetsbygeln trycks in – ingen avfyrning får ske.
• Tryck in avtryckaren och för därefter ned spikpistolen mot arbetsstycket så att säkerhetsbygeln trycks in – ingen avfyrning får ske.
• För ned spikpistolen mot arbetsstycket så att säkerhetsbygeln trycks in, tryck därefter in avtryckaren – avfyrning skall nu ske.

WARNING!

Spikpistolen får inte användas om säkerhetsbygelns funktion är felaktig, spikpistolen skall då lämnas in för reparation.

j. Koppla bort spikpistolen från tryckluftsystemet.
k. Ladda spikpistolen med spik enligt de specifikationer som anges i denna bruksanvisning.
I. Ställ in spikdjupet.

7.7 Spikning

a. Anslut tryckluftsverktyget till tryckluftsystemet.
b. För ned spikpistolen mot arbetsstycket så att säkerhetsbygeln (3) trycks in och tryck därefter in avtryckaren (8).
c. Släpp ut avtryckaren och lyft upp spikpistolen så att säkerhetsbygeln återgår till sitt ursprungsläge, för därefter ned spikpistolen mot nästa spikställe och avfyra nästa spik.
d. Efter arbetets slut, koppla bort spikpistolen från tryckluftsystemet.

7.8 Arbete i kall miljö

Vid temperaturer vid och under fryspunkten kan kondenserad fuktighet från luften frysa till is och orsaka driftsproblem. Vi rekommenderar att dimsmörjolja eller etylenglykol.

OBS! Andra kemikalier kan skada O-ringar och tätningar.

8. TRANSPORT OCH FÖRVARING

8.1 Förflyttning mellan arbetsplatser

Vid förflyttning mellan olika arbetsplatser skall spikpistolen vara bortkopplad från tryckluftsystemet och magasinet skall vara tömt på spik.

8.2 Transport

Vid längre transporter, för att undvika slag och stötar, skall den transporteras i sin plastväska. I fordon skall plastväskan vara väl förankrad.

8.3 Förvaring under paus i arbetet och kortare tid efter arbetets slut

Då spikpistolen inte används skall:

• Den vara bortkopplad från tryckluftsystemet.
• Funktionsomkopplaren (8) vara i läge för enkel avfyrning.
• Magasinet vara tömt.
• Den inte utsättas för direkt solljus.
• Vara oåtkomlig för barn och obehöriga.

8.4 Längre tids förvaring

Vid längre tids förvaring skall:

• den vara smord, smörj med 3 droppar dimsmörjolja i inloppet och därefter avfyras 4 - 5 st spik så att smörjoljan sprids inne i cylinderhuset.
• den vara bortkopplad från tryckluftsystemet.
• den vara väl rengjord.
• magasinet vara tömt.
• förvaras i plastväskan oåtkomlig för barn och obehöriga i ett frostfritt utrymme.
• den får inte förvaras i direkt solljus.

OBS! För att undvika problem med matningen, så får spikbanden inte förvaras fuktigt, i för varma utrymmen eller i direkt solljus.

9. REPARATION OCH UNDERHÅLL WARNING!

Spikpistolen får inte vara ansluten till tryckluft-systemet då reparation eller underhåll utförs.

9.1 Underhåll efter arbetets slut

WARNING!

Använd aldrig lösningsmedel eller andra kemikalier vid rengöring, de kan skada tryckluftsverktyget.

a. Koppla bort spikpistolen från tryckluftsystemet.
b. Töm magasinet på spik.
c. Rengör spikpistolen med en torr trasa och eventuellt tvålvatten för grovt smuts.
d. Kontrollera att spikpistolen att säkerhetsbygeln (2) och avtryckaren (9) kan röra sig fritt, att alla skruvar är åtdragna samt att det inte finns sprickor i gjutgodset.

Spikpistolen skall vara bortkopplat från tryckluftsystemet innan arbetet med att ta bort spiken som fastnat.

a. Koppla bort spikpistolen från tryckluftsystemet.
b. Avlägsna kvarvarande spik från magasinet (9).
c. Använd en spårskruvmejsel och tryck tillbaka spikpistolens slagstift.
d. Avlägsna spiken som fastnat.
e. Ladda magasinet.

9.3 Felsökning

Följande tabell visar ett antal vanliga fel och åtgärder/lösningar. Var vänlig läs igenom tabellen noga och följ de åtgärder och lösningar som där rekommenderas, så kanske du själv kan lösa det fel som uppkommit.

Eventuella reparationer eller byte av delar skall utföras av kvalificerad servicepersonal.

PROBLEM ORSAK ÅTGÄRD

Spiken skjuts inte in helt.	a. För litet arbetstryck.b. Tryckfall pga av luftkompressorn har för lågt inställt starttryck.c. Tryckfall pga för lång tryckluftslang.d. Spikpistolen är för dåligt smord.	a. Öka arbetstrycket.b. Kontrollera att luftkompressorns manometer för tank-tryck vid kompressorns startögonblick inte understi-ger arbetstrycket som är inställt på tryckregulatorn.Öka då starttrycket i luftkompressorns tryckström-brytare.c. Byt tryckluftslang till en med större innerdiameter.d. Droppa 2-6 droppar i tryckluftanslutningen och skjut några spik, hjälper inte det så kontakta kvalificerad serviceverkstad.
Luftläckage i cylinderhuset eller vid avtryckaren.	a. Lösa skruv.b. Trasig O-ring eller tätning.	a. Kontrollera att skruven är åtdragna.b. Kontakta kvalificerad serviceverkstad.
Luftläckage mellan cylinderhus och cylinderlocket.	a. Lösa skruv.b. Trasig O-ring.	a. Kontrollera att skruven är åtdragna.b. Kontakta kvalificerad serviceverkstad.
Luftläckage under cylinderhuset.	a. Lösa skruv.b. Trasig O-ring.	a. Kontrollera att skruvarna är åtdragna.b. Kontakta kvalificera serviceverkstad.
Problem med spikmatning	a. Slagstiftet är smutsig eller skadat.b. Skadade eller felaktiga spik.c. Smuts i magasinet.d. Löst magasin.e. Skadad matningsfjäder.f. Annan orsak.	a. Kontakta kvalificerad serviceverkstad.b. Byt spik.c. Rengör magasinet.d. Kontrollera skruven som fäster magasinete. Kontakta kvalificerad serviceverkstad.f. Kontakta kvalificerad serviceverkstad.
Spik fastnar i spikpistolen.	a. För litet arbetstryck.b. Felaktiga eller böjda spik.c. Sliten medbringare.	a. Öka arbetstrycket.b. Kontrollera och byt spikband.c. Kontakta kvalificerad serviceverkstad.

10. MILJÖ

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt.

OVERSETTING AV ORIGINAL BRUKSANVISNING

SPIKERPISTOL FN 21A

INNHOLD

1. INTRODUKSJON
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. OPPAKKING OG MONTERING
7. BRUK OG HÅNDTERING
8. TRANSPORT OG OPPBEVARING
9. REPARASJON OG VEDLIKEHOLD
10. MILJ∅

1. INTRODUKSJON

4.2 Risikoer på arbeidsplassen

Utblåsningen kan vris 360° ved å:
