25-5540 - Okategoriserad Biltema - Gratis bruksanvisning och manual

Produkttyp	Digital Multimeter
Märke	Biltema
Modell	25-5540
Mått (ungefärliga)	150 x 70 x 30 mm
Vikt (ungefärlig)	300 g
Strömförsörjning	9V-batteri (6F22)
Display	LCD, 2000 räkningar
DC-spänningsområde	200mV till 600V
AC-spänningsområde	200V till 600V
DC-strömområde	200µA till 10A
Resistansområde	200Ω till 20MΩ
Extra funktioner	Kontinuitetstest, diodtest, transistortest
Säkerhetsklassificering	CAT II 600V
Överbelastningsskydd	Ja, på alla områden
Automatisk avstängning	Ja
Data Hold	Ja
Medföljande tillbehör	Testsladdar, 9V-batteri, manual
Underhåll	Rengör med torr trasa; byt batteri när det är svagt
Reservdelar finns	Testsladdar, batteri
Rekommenderad användning	Hem, bil, hobbyelektronik

Vanliga frågor - 25-5540 Biltema

Hur mäter jag likspänning med Biltema 25-5540?

Ställ vridomkopplaren i läge DCV. Anslut den svarta sladden till COM och den röda sladden till VΩmA. Rör mätsonderna mot kretsen. Läs av displayen. Se till att spänningen inte överstiger 600V.

Hur byter jag batteri?

Stäng av multimetern. Ta bort skruvarna på bakstycket. Byt ut 9V-batteriet mot ett nytt. Sätt tillbaka locket och skruvarna.

Vilken är den maximala strömmen jag kan mäta?

Den maximala likströmmen är 10A i 30 sekunder (osäkrad). För lägre strömmar, använd mA- eller µA-uttagen. Överskridande av gränser kan skada mätaren.

Hur testar jag kontinuitet?

Ställ vridomkopplaren på kontinuitetssymbolen (diod/ohm). Anslut sladdar. Rör mätsonderna mot kretsen. En signal hörs om resistansen är under ~30Ω.

Kan jag mäta växelström?

Nej, denna modell mäter endast likström. För växelström behöver du en tångamperemeter eller en multimeter med växelströmsmätning.

Vad gör knappen 'DATA HOLD'?

Att trycka på DATA HOLD-knappen fryser det aktuella värdet på displayen, så att du kan anteckna utan att hålla i mätsonderna.

Hur noggrann är multimetern?

Grundnoggrannheten för likspänning är ±0,5% av avläst värde plus 2 siffror. Se manualen för fullständiga specifikationer.

Kan jag använda denna multimeter för bildiagnostik?

Ja, den kan mäta batterispänning, resistans och kontinuitet. För höga strömmar eller växelströmssignaler kan dock ytterligare verktyg behövas.

Vilka säkerhetsåtgärder bör jag följa?

Börja alltid med högsta området. Mät inte spänning över 600V. Använd rätt sladdar med fingergardiner. Koppla bort ström innan resistansmätning.

Var hittar jag reservprovkablar?

Reservprovkablar kan köpas i Biltema-butiker eller online. Använd endast sladdar klassade för CAT II 600V eller högre.

BRUKSANVISNING 25-5540 Biltema

För användare över 40 kg med bröstvidd 55–140 cm

INNEHÅLL

1. INTRODUKTION
2. VIKTIG ANVÄNDARINFORMATION
3. ANVÄNDNING
4. KNÄPPA FLYT VÄSTEN
5. BYTE AV GASPATRON
6. SERVICE OCH UNDERHÅLLL
7. PACKA IHOP FLYTVÄSTEN
8. FLYTVÄST UTAN SÄKERHETSSELE
9. AVFALL

1. INTRODUKTION

Denna fl ytväst, modell Aero Plus 150 N Non Harness Infl atable Life Jacket – UML PRO Sensor, är konstruerad och tillverkad i överensstämmelse med följande direktiv och standarder:

FLYTVÄST (25-5540) UPPFYLLER FÖLJANDE STANDARDER:

89/686/EEC

EN ISO 12402-3

Produkten är identisk med den personliga skyddsutrustning som varit föremål för typkontroll av godkänt kontrollorgan:

NB No. 0514

Fleetwood Test House Fleetwood Nautical Campus Broadwater, Fleetwood Lancashire, FY7 8JZ, Great Britain

Tillverkare

Lade OÜ

Kaluri 26, Haapsalu

Till havs och kustnära segling tillsammans med seglarkläder. Inte lämplig om du bär tunga verktyg.

Livslängd 10 år.

2. VIKTIG ANVÄNDARINFORMATION

Det är farligt att använda denna fl ytväst om du inte har läst och förstätt instruktionerna och säkerhetsföreskrifterna i denna manual. Läs manualen före första användning och spara den för framtida behov.

Denna fl ytväst blåses upp med hjälp av en gaspatron, den har ingen fl ytkraft i sig själv. Flytkraften kommer först när fl ytvästen har blåsts upp med hjälp av gaspatronen eller genom manuell uppblåsning av användaren. När fl ytvästen är fullt uppblåst är fl ytkraften minst 165 newton och den är lämplig för användare som väger 40 kilo eller mer.

VIKTIGT!

• Flytvästar minskar risken för drunkning men garanterar inte räddning.
• Barn under sex år ska endast använda automatiskt upplåsbara fl ytvästar eller västar som har inbyggd fl ytkraft i originalutförande.
• Gascylindrar är farliga produkter som ska hanteras varsamt och hållas utom räckhåll för barn.
• Låga temperaturer kan påverka kolsyre patronens funktion och manuell upplåsning kan behövas som komplement efter automatisk uppblåsning, för att uppnå full fl ytkraft.
• Använd inte fl ytvästen som sittdyna eller annat underlag.

Flytvästen kan blåsas upp på följande sätt:

Automatisk gasuppblåsning

En automatiskt upplåsbar fl ytväst använder koldioxid gas (CO₂) för att blåsa upp fl ytvästen. När den vattenkänsliga enheten kommer i kontakt med vatten aktiveras den automatiska uppblåsningsmekanismen. Om fl ytvästen av någon anledning inte blåses upp, ska du dra hårt i det svarta snöret med den röda knoppen i fl ytvästens vänstra sida, då aktiverar du gaspatronen manuellt och fl ytvästen blåses upp. Flytvästar med automatisk uppblåsning blåses upp inom fem sekunder från att du hamnat i vattnet.

Manuell gasuppblåsning

För manuell uppblåsning dra i snöret med den röda knoppen i fl ytvästens vänstra sida. Detta aktiverar gaspatronen som blåser upp fl ytvästen.

Munstycket för manuell uppblåsning kan användas för att blåsa upp fl ytvästen med extra luft om det behövs. Ta av locket och blås in i munstycket. Du ska aldrig blåsa upp fl ytvästen med munnen och sedan aktivera automatisk uppblåsning med hjälp av gaspatronen, det kan leda till för högt lufttryck i fl ytvästen som därmed kan skadas och i värsta fall explodera. Använd inte en pump till uppblåsning.

Visselpipa

Flytvästen är utrustad med visselpipa för att påkalla uppmärksamhet.

3. ANVÄNDNING

Kontrollera följande:

1. Se till att fl ytvästen uppfyller dina krav vad gäller automatisk eller manuell uppblåsning, med säkerhetssele eller utan säkerhetssele.
2. Kontrollera att uppblåsningssystemet fungerar som det ska.
3. Kontrollera att gascylindern inte är trasig och att det inte finns hål i den, samt att den är iskruvad ordentligt.

Prova fl ytvästen i vatten

Öva på att använda fl ytvästen. Prova fl ytvästen med full seglarklädsel under kontrollerade former och bekanta dig med utrustningen så att du känner dig bekväm och kan hantera fl ytvästen obehindrat i vattnet. Lär barn fl yta med fl ytvästen.

VIKTIGT!

När du har provat fl ytvästen i vatten, låt den lufttorka noggrant och kom ihåg att ersätta gaspatron och vattenaktiverad enhet med nya delar (Biltema reservkit 25-5530). Produkten är inte en fl ytväst förrän den är helt uppblåst.

Före användning

Före varje användning ska du kontrollera att fl ytvästen inte är skadad och förvissa dig om att utlösningsmekanismen är aktiverad genom att kontrollera indikatorn. Grön indikator på den vattenaktiverade enheten visar att gaspatronen är laddad och inte har använts. Se också till att gaspatronen är ordentligt åtskruvad i fästet.

VIKTIGT!

Om fl ytvästen inte har använts under en längre period kan gaspatronen ha lossnat något från sitt fäste. Om gaspatronen sitter löst kan det innebära att fl ytvästen inte blåses upp. Kontrollera före varje användning att gaspatron och vattenaktiverad enhet är hårt åtskruvade.

VIKTIGT!

Flytvästen ska alltid bäras utanpå dina kläder, som yttersta lager. Bär aldrig fl ytvästen under några kläder som till exempel regn-, eller vindjacka eller under seglarställ. Full fl ytfunktion uppnås inte med vattentäta kläder.

Så tar du på fl ytvästen

Knäpp upp alla spännen. Stoppa in armarna i öppningarna mellan midjebandet och fl ytdelarna och trä sedan fl ytvästen över huvudet. Knäpp midjespännet (1 och 2). Justera omfånget så att det sitter åt ordentligt (3). Dra grenbandet mellan benen och knäpp fast. Justera längden på grenbandet så att det sitter tight (4).

Plastspänne

Spännet knäpps genom att delarna trycks ihop. Öppna bältet genom att trycka in de två röda knapparna samtidigt.

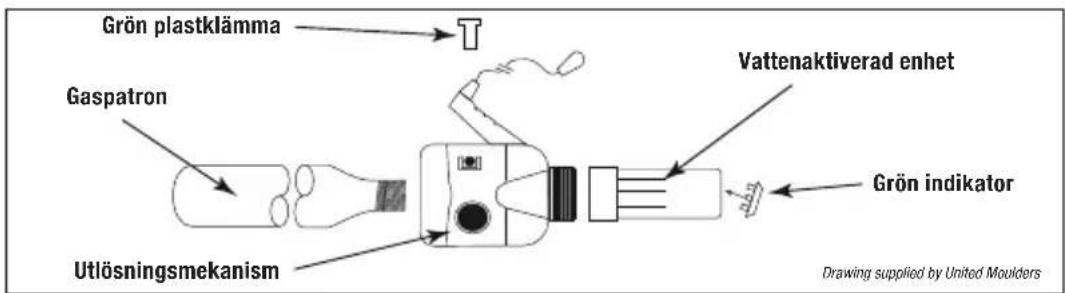

Vid byte av gaspatron använd Biltema gaspatron, 33 gram. Biltema reservkit artikelnummer 25-55401 (utlösningsmekanism UML PRO Sensor), innehåller gaspatron, vattenaktiverad enhet och grön plastklämma.

1. Släpp ut luften ur fl ytvästen genom att trycka ner och hålla inne ventilen i munstycket för upplåsning, använd locket till munstycket som du vänder upp och ner och trycker med. Tryck på och rulla ihop fl ytmaterialet så att all luft kommer ut. Upprepa proceduren tills du har fått ut all luft.
2. Om gaspatronen har lösts ut (manuellt eller automatiskt) byt ut patron, vattenaktiverad enhet och den gröna plastklämman, för tillbaks utlösningsmekanismen till startläget och stäng med ny plastklämma. Skruva fast delarna ordentligt.

VIKTIGT!

Följ noggrant instruktionerna för byte av gaspatron, annars kan gaspatronen utlösas av misstag.

6. SERVICE OCH UNDERHÅLLL

Om fl ytvästen används ofta och för professionellt seglingsbruk rekommenderar vi årlig service av fl ytvästen. För fritidsbruk rekommenderar vi service vartannat år. Garantin blir ogiltig om du inte följer serviceintervallerna. Kontakta Biltema kundservice för mer information.

Samtidigt med servicen ska du också se över fl ytvästens allmänna kondition, att alla delar är hela och att fl ytvästen inte är repad eller skadad.

Kontrollera att fl ytvästen inte läcker genom att blåsa upp den manuellt (med munnen) och låt den ligga uppblåst över natten. Om trycket har sjunkit nästa dag, lämna in fl ytvästen till Biltema. Försök inte laga fl ytvästen själv.

Ta reda på om gaspatronen har löst ut genom att skruva av patronen och titta att den inte är perforerad av säkerhetsstiftet. Perforerad patron är förbrukad och måste bytas.

Kontroll av vattenaktiverad enhet (Cartridge)

Om den gröna indikatorn är borta och visar rött, har enheten varit i kontakt med vatten och löst ut. Då måste du ersätta den med en ny. Så länge indikatorn visar grönt behöver du inte byta enheten. Kolla datumet! Enheten är märkt med datum för sista förbrukningsdag. Byt ut gammal enhet!

Tvätt och förvaring

Om fl ytvästen behöver tvättas använd vanligt kranvatten. OBS! Skruva av den vattenaktiverade enheten innan du tvättar fl ytvästen. Låt fl ytvästen lufttorka tills den är helt torr och skruva sedan tillbaks den vattenaktiverade enheten. Töm fl ytvästen helt på luft innan du packar in fl ytmaterialet igen. Förvara fl ytvästen i en väl ventilerad miljö.

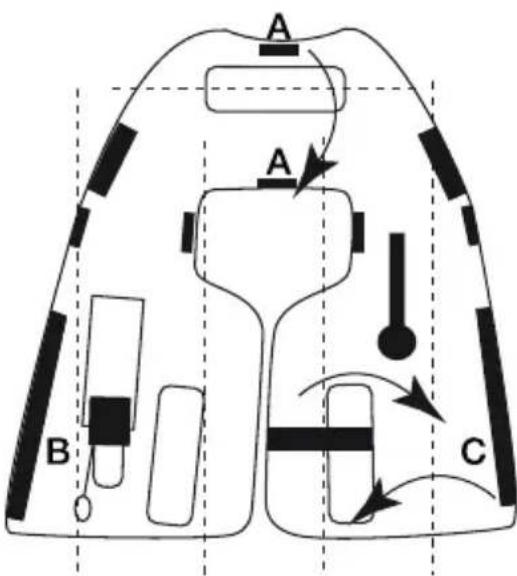

7. PACKA IHOP FLYTVÄSTEN

1. Placera fl ytvästen på en torr och plan yta.
2. Se till att fl ytvästen är helt tömd på luft.
3. Börja med att trycka ihop kardborrebanden i nacken A–A.
4. Fortsätt att rulla ihop sidan där utlösningsmekanismen sitter B, snöret som aktiverar gaspatronen ska hänga ut. Stäng med kardborreknäppningen
5. Gör likadant med andra sidan där munstycket sitter C (då kan du fortfarande trycka ut eventuellt överfl ödig luft). Se till att lyftöglan hamnar inuti, stäng med kardborreknäppningen.
6. Kontrollera att snöret till utlösningsmekanismen hänger ut på vänster sida och inte är intrasslat.

8. FLYTVÄST UTAN SÄKERHETSSELE

Flytvästen utan säkerhetssele har ett spänne av plast i midjebandet och ingen D-ring. Flytvästen är avsedd för användare på 40 kg eller mer.

En fl ytväst utan säkerhetssele kan bäras utanpå en separat sele.

9. AVFALL

Förbrukad gaspatron sorteras som farligt avfall och ska lämnas till en återvinningsstation.
