BRUKSANVISNING 15-376 Biltema
Intygar att konstruktion och tillverkning av denna produkt överensstämmer med följande direktiv och standarder:
Rörbockningssats • Rørbøyesett
- Läs noggrant bruksanvisningen före användning.
- Max. kapaciteten för rörbockaren/domkraften (12 ton) får aldrig överskridas.
- Rörbockaren är endast avsedd för bockning av rör.
- OBS: Den hydrauliska domkraften är endast fram- tagen för användning i rörbockaren. Den får ej använd - das på annan plats eller sätt.
- Var noga med att hålla händer och fingrar borta från rörbockarens arbetsområde. Risk för klämskador.
- Se till att rörbockaren förvaras oåtkomlig för barn.
- Med jämna mellanrum bör rörbockaren inspekteras med tanke på säkerheten.
- Brott mot någon av ovanstående punkter kan resul - tera i material- eller personskada.
TEKNISKA SPECIFIKATIONER
- Hydraulisk.
- Kapacitet: max. 12 ton.
- 6 rörbockningsverktyg för rör i följande dimensioner: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2".
• Vikt: ca. 40 kg. - Mått: 61 x 16 x 53 cm (bxdxh).
MONTERING OCH ANVÄNDNING
- Rörbockaren är vid leverans monterad och klar för användning. Det enda som behöver göras är följande:
-
Börja med att montera korrekt storlek av rörbock - ningsverktyg (09–14) beroende på dimensionen på det rör som ska bockas. Rörbockningsverktyget placeras på domkraftskolven.
-
De båda axlarna (04) och bockningsrullarna (05) kan placeras i 6 olika lägen. De låses på plats med hjälp av sprintar (06).
- Innan bockningen påbörjas ska domkraftens ventil stängas genom medurs vridning.
- Pumpspaken (15) sticks in i domkraftens pumparm.
- Röret som ska bockas placeras så att det hamnar ovanpå rörbockningsverktyget (09–14) och under de båda bockningsrullarna (05).
- Börja sedan försiktigt pumpa upp domkraften med hjälp av pumpspaken (15).
- Beroende på vilken rördimension som ska bockas och på hur mycket röret ska bockas, måste bocknings-rullarna flyttas till olika lägen. Detta är något som man själv får lov att prova sig fram till.
- Efter avslutad bockning, öppna försiktigt domkraftens ventil genom moturs vridning.
OLJEPÅFYLLNING
Tryck samman domkraften helt och fyll på olja så att olje - nivån höjs upp till oljepluggen. Använd endast hydraulisk olja avsedd för domkrafter.
BRUKSANVISNING
Höjning: Stäng ventilen medurs.
Sänkning: Öppna ventilen försiktigt moturs.
Oljepåfyllning: Tryck samman domkraften helt och fyll på olja så att oljenivån höjs upp till oljepluggen. Använd endast hydraulisk olja avsedd för domkrafter.
WARNING!
- Överbelasta ej domkraften.
- Risk för klämskador.
- Förvaras oåtkomlig för barn.

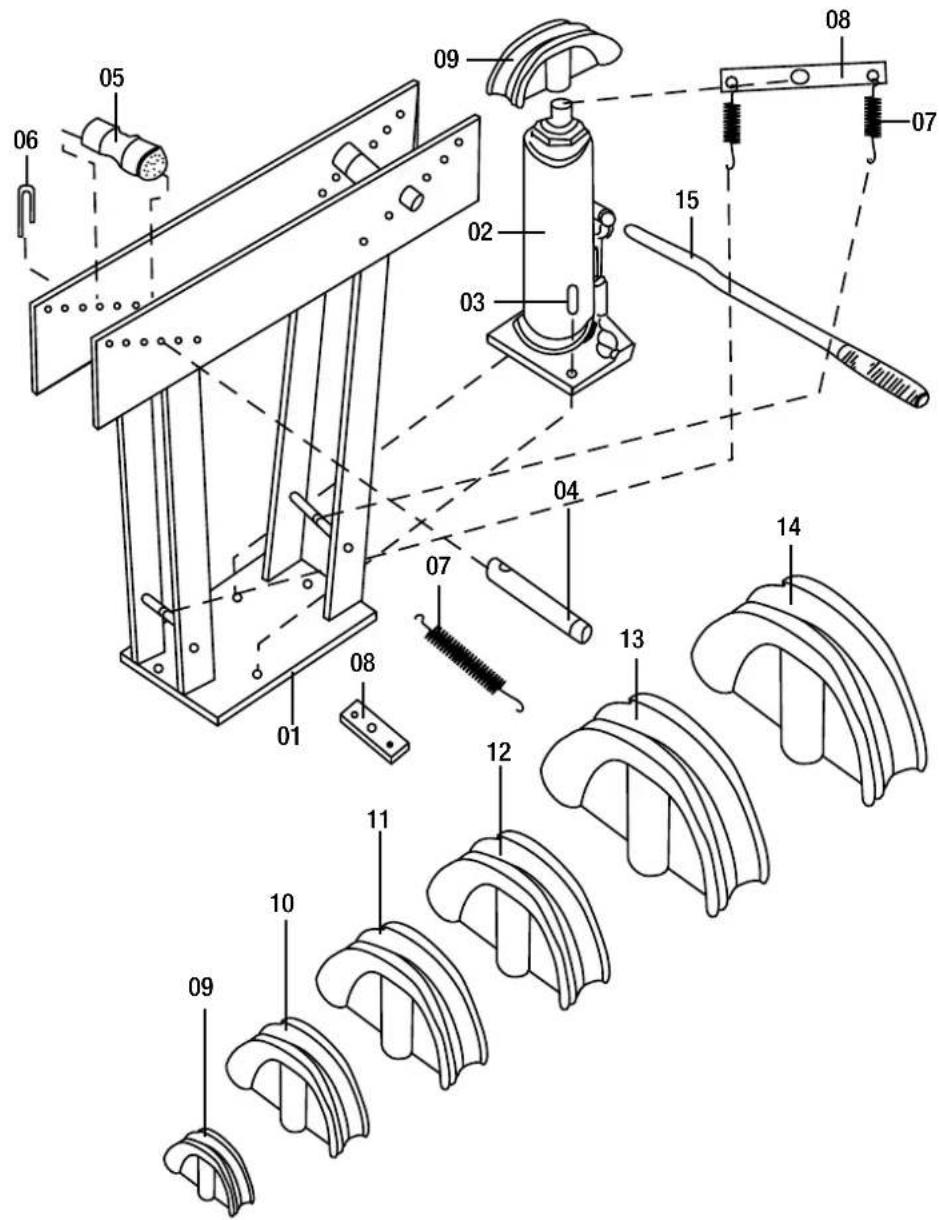

| NR. BESKRIVNING ANTAL | |
| 01 Ram 1 | |
| 02 Hydraulisk domkraft 12 ton 1 | |
| 03 Skruv 2 | |
| 04 Axel 2 | |
| 05 Bockningsrulle 2 | |
| 06 Sprint 2 | |
| 07 Fjäder 2 | |
| 08 Fjäderfäste 1 | |
| 09 Rörbockningsverktyg 1/2" 1 | |
| 10 Rörbockningsverktyg 3/4" 1 | |
| 11 Rörbockningsverktyg 1" 1 | |
| 12 Rörbockningsverktyg 1 1/4" 1 | |
| 13 Rörbockningsverktyg 1 1/2" 1 | |
| 14 Rörbockningsverktyg 2" | 1 |
| 15 Pumpspak | 1 |
R∅RB∅YESETT 12 TONN
hydraulisk
LES SIKKERHETSFORSKRIFTENE N∅YE. TA VARE PÅ BRUKSANVISNINGEN FOR FRAMTIDIG BRUK.
OBS! R∅RB∅YEREN ER BEREGNET KUN FOR B∅YING AV R∅R (1/2"-2").
