BRUKSANVISNING 19-1510 Biltema

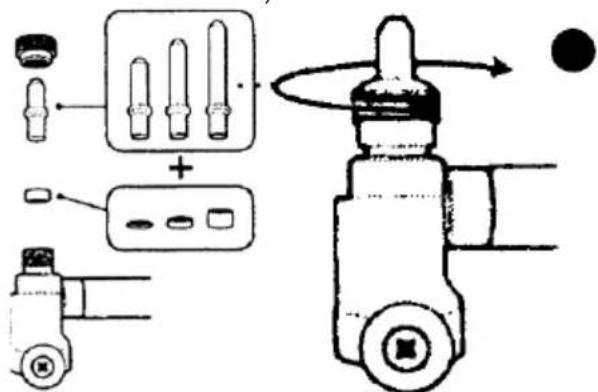

Välj ut rätt förlängare och bricka (se nedan för rekommendationer).

Fäst brickan och förlängaren med låsmuttern.

Montering

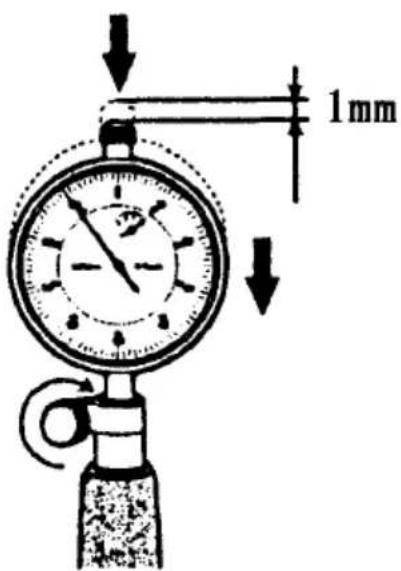

• Montera indikatorklockan på skaftet, visa- ren i klockan snurrar då ett helt varv.
  • Fäst indikatorklockan med skruven.

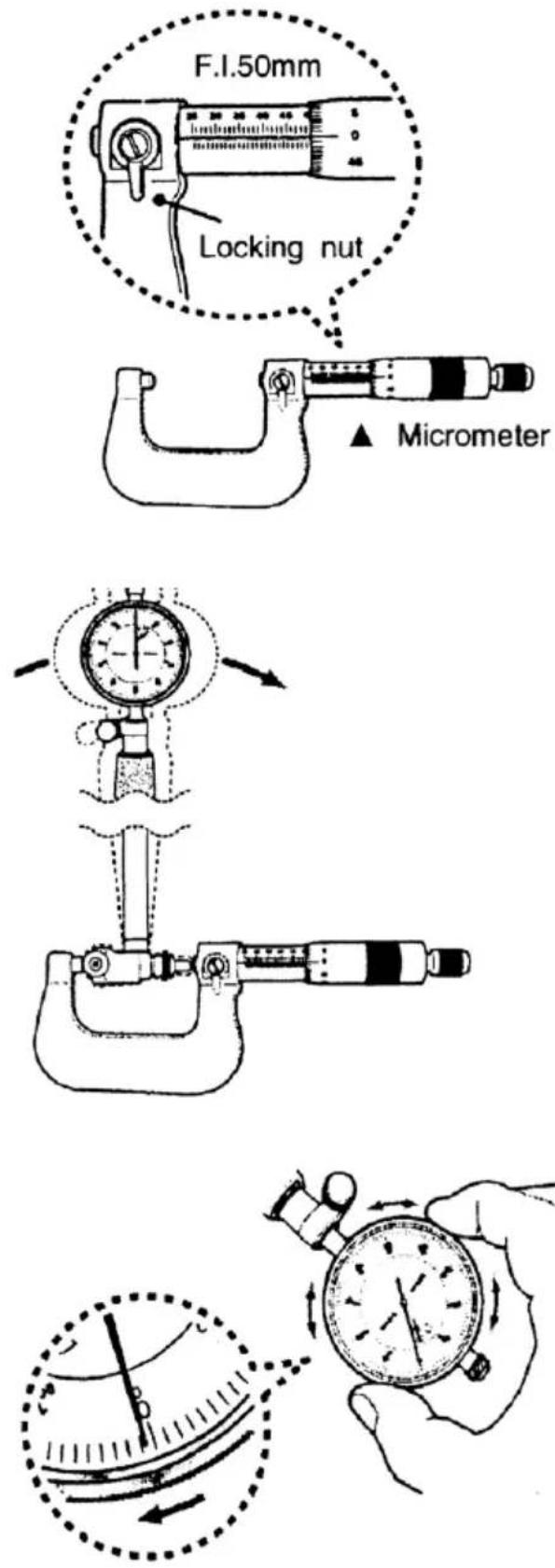

Justering av indikatorklockan

Innan mått tas måste indikatorklockan nollställas mot det aktuella måttet med hjälp av en mikrometer.

• Ställ in mikrometern på det aktuella referensmåttet och lås det
• Placera mäthuvudet i mikrometern så att mätspetsen och mätarmen ligger an mot mikrometerns mätytor
• Nollställ indikatorklockan genom att vrida skalan

Mätning

Innan mått kan tas måste man hitta mätpunkter där indikatorklockan visar noll efter att ha justerats till referensmåttet. Detta ska göras i vertikal- och horisontalled.

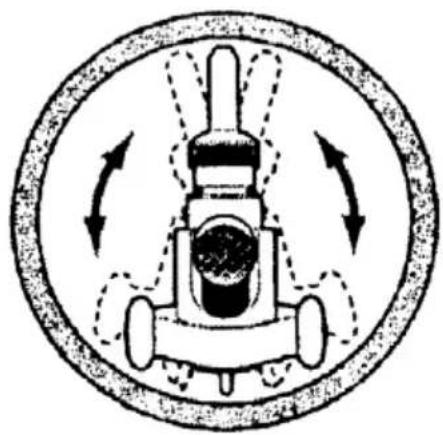

Vertikalt

• Placera mätinstrumentet i cylindern
• Snurra mätinstrumentet med små rörelser fram och tillbaka enligt bilderna nedan tills du hittar den punkt där indikatorklockan visar noll

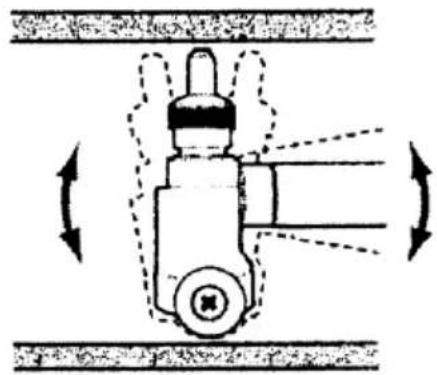

För mätinstrumentet fram och tillbaka enligt bilderna nedan till du hittar punkten (b) där indikatorklockan visar noll.

• När du har hittat punkterna (a) och (b) kan du börja ta mått
• Du måste ta flera mått vid olika punkter enligt bilderna nedan
• Jämför sedan dina mått med angivna toleranser för cylindern

• Behandla mätinstrumentet varsamt och utsätt det inte för stötar
• Rengör mätinstrumentet efter användning
• Smörj in mätinstrumentet med rostskyddande smörjmedel efter varje användning
• Demontera indikatorklockan från skaftet efter varje användning
  • Demontera inte indikatorklockan

SYLINDERINDIKATOR

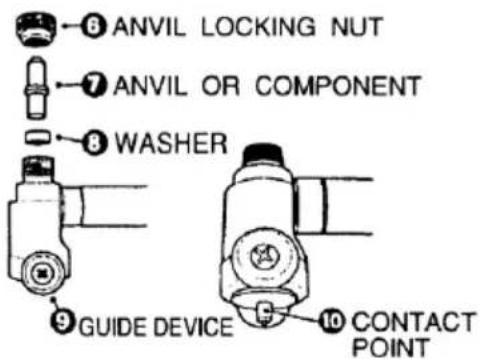

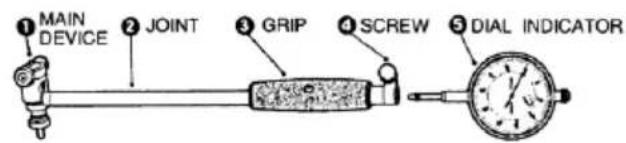

Måleinstrumentets deler
