Produkttyp	Väderstation med inomhus-/utomhussensor
Modell	02037
Märke	Viking
Mått (huvudenhet)	Cirka 190 x 120 x 30 mm
Vikt (huvudenhet)	Cirka 250 g
Strömförsörjning	2 x AAA-batterier (huvudenhet) och 2 x AA-batterier (utomhussensor)
Inomhustemperaturområde	-10°C till +50°C (14°F till 122°F)
Utomhustemperaturområde	-40°C till +60°C (-40°F till 140°F)
Fuktighetsmätning	Inomhus och utomhus, 20% till 95% RH
Barometertryck	Visning i hPa eller inHg, område 600-1100 hPa
Väderprognos	Soligt, halvklart, molnigt, regnigt, stormigt med trendindikatorer
Trådlös överföring	433 MHz, räckvidd upp till 30 meter (öppet område)
Antal utomhussensorer	Stöder upp till 3 sensorer (säljs separat)
Displayfunktioner	Bakgrundsbelyst LCD, tid/datumvisning med alarm, min/max-registreringar
Monteringsalternativ	Bordsstativ eller väggfäste (skruvar ingår inte)
Rengöringsanvisningar	Torka med en mjuk, torr trasa. Använd inte slipande rengöringsmedel eller nedsänkning i vatten.
Säkerhetsanmärkning	Utsätt inte för direkt solljus eller extrem fukt. Batterifacket måste vara ordentligt stängt.
Tillgång på reservdelar	Utomhussensor (modell VK-02037-S) kan beställas från Viking support.
Reparationsbarhet	Batterier kan bytas av användaren. För andra problem, kontakta auktoriserat servicecenter.
Allmän information	För inomhus- och utomhusbruk. Driftstemperatur: 0°C till 50°C (huvudenhet).

Vanliga frågor - 02037 VIKING

Hur ställer jag in väderstationen?

Sätt i batterier i huvudenheten och utomhussensorn. Placera utomhussensorn inom 30 meter från huvudenheten. Huvudenheten kommer automatiskt att upptäcka sensorn. Se manualen för detaljerade steg.

Vad betyder väderprognosikonen?

Prognosen förutsäger vädret för de kommande 12-24 timmarna baserat på barometertryck. Ikonerna inkluderar soligt, halvklart, molnigt, regnigt och stormigt. Obs: Det är en indikation, inte 100% exakt.

Varför visas inte utomhustemperaturen?

Kontrollera att batterierna i utomhussensorn är korrekt isatta och har tillräcklig ström. Se till att avståndet mellan sensor och huvudenhet är inom 30 meter och att det inte finns hinder (t.ex. metall, betong). Försök trycka på CHANNEL-knappen för att synkronisera om.

Kan jag lägga till fler utomhussensorer?

Ja, stationen stöder upp till 3 sensorer. Ytterligare sensorer (modell VK-02037-S) kan köpas separat. Använd CHANNEL-knappen för att växla mellan sensorer.

Hur ändrar jag temperaturenheter?

Tryck och håll ned °C/°F-knappen på huvudenheten i 3 sekunder för att växla mellan Celsius och Fahrenheit.

Vad är batteritiden?

Huvudenhetens batterier håller cirka 12 månader, utomhussensorns batterier cirka 2 år, beroende på användning och miljöförhållanden. Använd högkvalitativa alkaliska batterier för bästa prestanda.

Hur återställer jag min/max-registreringarna?

Tryck på MIN/MAX-knappen för att bläddra genom registreringarna. För att rensa alla registreringar, tryck och håll MIN/MAX i 3 sekunder tills värdena återställs.

Displayen är svag; hur kan jag justera ljusstyrkan?

Bakgrundsbelysningen aktiveras genom att trycka på valfri knapp. Om den förblir svag, kontrollera HI/LO-omkopplaren på baksidan för att ställa in ljusstyrkenivå (HIGH eller LOW). Batterisparläge kan också påverka bakgrundsbelysningens varaktighet.

Vad ska jag göra om utomhussensorns signal tappas?

Ta ur och sätt i batterierna i både sensorn och huvudenheten. Se till att de är inom räckvidd. Om problemet kvarstår, försök ändra CHANNEL-inställningen på sensorn (en liten omkopplare inuti batterifacket).

Hur rengör jag väderstationen?

Använd en mjuk, torr trasa för att torka ytorna. Använd inte vatten, lösningsmedel eller slipande rengöringsmedel. Undvik att spraya vätskor direkt på enheten. Rengör utomhussensorn regelbundet för att säkerställa korrekta avläsningar.

BRUKSANVISNING 02037 VIKING

• 1x Väderstation basenhet
• 1x Fjärrsensor med väggmonteringsanordning
• Monteringsskruvar
- Instruktionsmanual

1.2 Funktioner

1) Inomhus luftfuktighet (%RH)
2) Trådlös utomhus- och inomhustemperatur (°F eller °C)
3) Minne för min. och max. luftfuktighet
4) Minne för min. och max. temperatur
5) Barometertryck 36-timmes historikgraf (inHg eller hPa)
6) Väderprognos tendenspil
7) Prognosikoner baserade på förändringar i barometertryck.
8) Klocka och datum med manuell inställning

9) 12- eller 24-timmarsvisning
10) Evighetskalender
11) Tidszon ±12 timmar
12) Klockalarm med snooze
13) Stormvarning
14) Kan hantera upp till 3 sensorer
15) LED bakgrundsljus
16) Väggmontering eller bordsplacering
17) Inkluderar en sensor
18) Synkroniserad direktmottagning

2. Installation

2.1 Batterier

1) Sätt i 2 x AAA batterier i fjärrsensorn. Efter att sensorn satts igång sänder den väderdata var 8:e sekund 16 ggr. Efter att denna lärlingsperiod är över sänder sensorn var 48:e sekund.
2) Sätt i 2 x AA batterier i väderstationen. När basstationen satts igång ljuder ett kort pip och alla LCD segment lyser upp i ca 3 sekunder innan den intar lärlingsläget för att lära sig sensorn säkerhetskod. Varje gång sensorn sätts igång (t.ex. efter batteribyte) skickar den en slumpmässig säkerhetskod som måste synkroniseras med basstationen för att väderdata ska kunna mottas. Om batteribyte sker på fjärrsensorn måste basstationen startas upp på nytt för att lära sig sensorn på nytt.
3) Vänta 3 minuter eller tills att utomhustemperaturen visas på väderstationen. Rör ej någon knapp innan utomhusdatan mottagits. Den trådlösa väderstationen kan ta emot upp till 3 temperatursensorer. Om du har skaffat ytterligare fjärrsensorer, repetera steg 1 för alla extra sensorer. Se till att du väntar 10 sekunder mellan uppstarterna av sensorerna. Väderstationen kommer att numrera sensorerna efter uppstartsordning. (CH1 visas på första. Om du bara har en sensor visas inte CH1)
4) Montera enheterna och kontrollera att mottagaren fortfarande kan ta emot signal från sändaren. För att mäta utomhustemperatur, placera sensorn utomhus. Den kommer att överföra temperaturen från sin placering.

2.2 Montering

2.2.1 Basstation

Med utfällbara ben på baksidan kan basstationen placeras på en plan yta eller monteras på väggen med hjälp av upphängningshålen på baksidan. Det är viktigt att radiosignalen kan mottas innan permanent placering sker av någon enhet.

2.2.2 Fjärrenso

Notera: För att uppnå korrekt temperaturavläsning, undvik att placera fjärrsensorn i direkt solljus. Vi rekommenderar att du placerar den på en utomhusvägg i nordlig riktning; hinder som väggar, betong och stora metallföremål kan minska räckvidden.

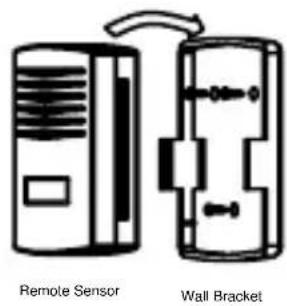

För att väggmontera, använd 3 skruvar för att fixera vägghållaren till önskad vägg. Tryck fast fjärrsensorn i hållaren.

3. Överblick

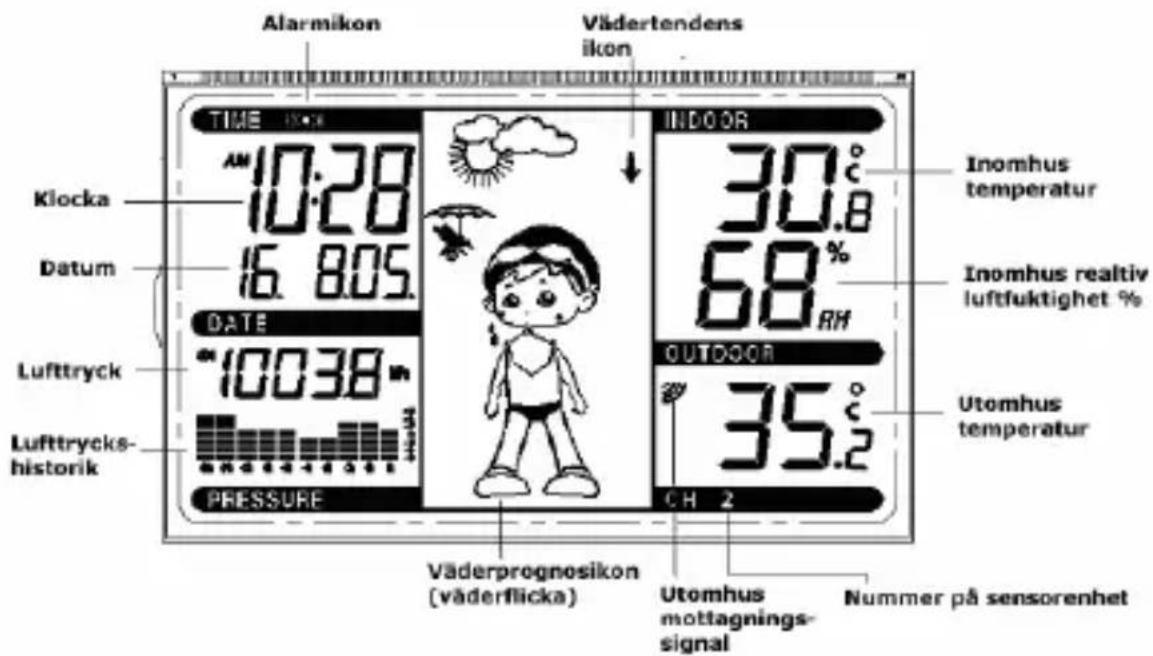

3.1

Basenhet-LCD

3.2 Väderprognos

De tre väderikonerna Soligt, Molnigt och Regnigt representerar väderprognosen. Det finns även två vädertendens indikatorer som visar lufttryckstendens.

Soligt

Molnigt

Regnigt

För varje plötslig förändring av lufttryck uppdateras väderikonerna i enighet med väderförändringen. Om ikonerna inte ändras betyder det att lufttrycket inte har förändrats eller att förändringen varit för långsam för att kunna registreras av väderstationen. Om regnikonen visas betyder det inte nödvändigtvis att det kommer börja regna, bara att vädret förväntas bli sämre.

3.3 Vädertendens indikator

Vädertendens indikatorpilarna syns bredvid väderikonen för att visa lufttryckstendens och ge en prognos om kommande väder till följd av ökande eller sjunkande lufttryck. En uppåtpekande pil betyder att lufttrycket ökar och vädret förväntas bli bättre. En nedåtpekande pil betyder att lufttrycket sjunker och vädret förväntas bli sämre.

3.4 Tryckkänslighet för väderprognos

Tröskelvärdet för lufttryck kan ställas in mellan 2-4hPa (standard 2hPa) beroende på om lufttrycket i området reglebundet förändras eller är mer stabilt.

3.5 Stormvarningsindikator

Tröskelvärdet för storm kan ställas in mellan 3-9hPa (standard 4hPa). När det sker ett fall över tröskelvärdet inom 3 timmar aktiveras stormindikatorn. Regnikonen och nedåtpekande pilen blinkar i 3 timmar för att visa att sormvarningsfunktionen har aktiverats.

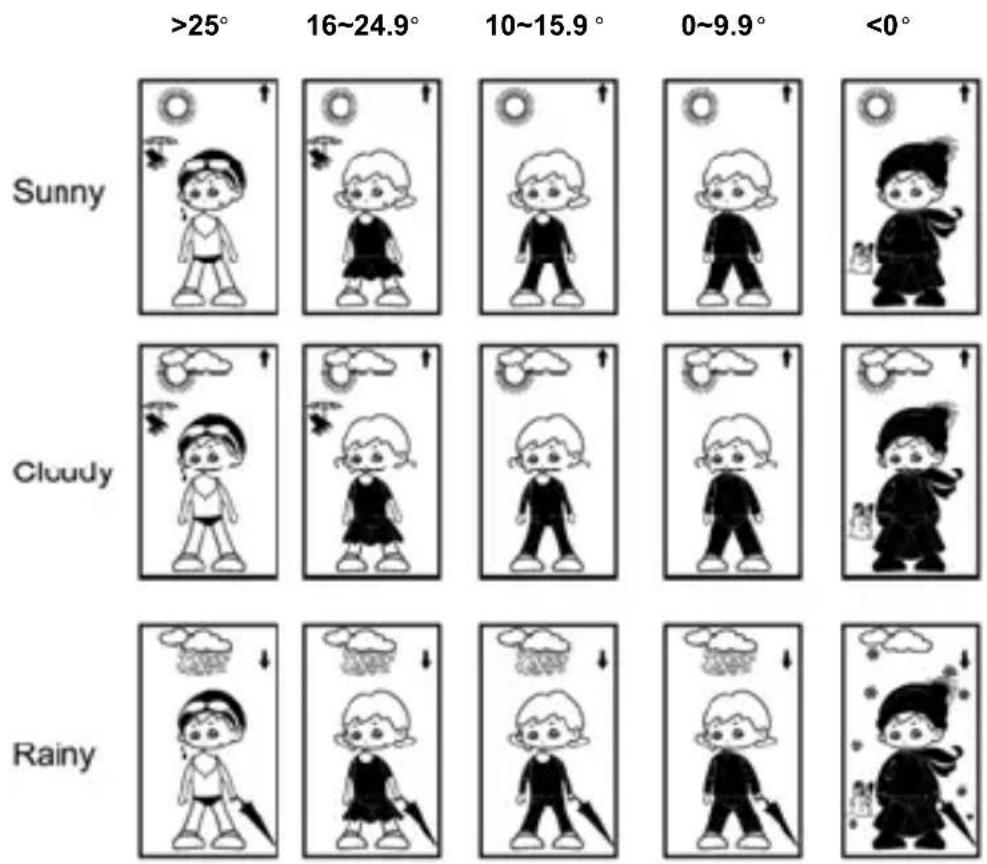

3.6 Avancerade prognosikoner

Totalt 15 avancerade ikonkombinationer kan visas beroende på utomhustemperatur och lufttryck från fjärrsensorn (endast sensor 1)

Basstationen har 5 knappar för enkel användning: SET knapp, ALARM knapp, MIN/MAX knapp, CH/+ knapp och SNOOZE/LIGHT. Det finns 4 program tillgängliga: inställningsläge, alarmläge, min-/maxläge och snooze/ljus läge. Programläget kan avslutas när som helst genom att antingen trycka på SNOOZE/LIGHT knappen eller genom att vänta i 10 sekunder.

4.1 Inställningslägen

• Tryck på SET knappen för att visa datum, klocka, alarm och veckodag.
• Håll ned SET knappen i 3 sekunder i normalläge för att komma åt norrmalt inställningsläge.

• Tryck på SET knappen för att välja någon av följande inställningar i ordningen som följer:

• Tidszon

• 12/24 timmarsvisning
• Manuell klocka (timme/minut)
• Kalender (år /månad/dag)
• Temperaturvisning i Celsius eller Fahrenheit
• Lufttryckvisning i hPa eller inHg
• Relativt lufttryck från 919.0hPa – 1080.0hPa (standard 1013.2hPa)
• Tryckkänslighet (standard 2hPa)

• Stormkänslighet (standard 4hPa)

• Tryck på + knappen eller MIN/MAX knappen i inställningsläget för att ändra värde. Genom att hålla ned + knappen eller MIN/MAX knappen i 3 sekunder ökar/minskar värdet i större steg.

• Tryck på SNOOZE/LIGHT knappen eller gör ingenting i 10 sekunder, läget återgår till normalt visningsläge.

4.2 Alarmlägen

• Tryck på ALARM knappen i normalläge för att aktivera alarmtid, tryck på ALARM knappen igen för att avaktivera alarmtiden. När alarmet är aktiverat visas alarmikonen på LCD-skärmen.
• Håll ned ALARM knappen i 3 sekunder i normalläge för att ställa in alarmtid.
  Tryck på + knappen eller MIN/MAX knappen för att ändra värdet. Genom att hålla ned + knappen eller MIN/MAX knappen i 3 sekunder ändras värdet i större steg. Tryck på ALARM knappen igen för att bekräfta inställningen och återgå till normalläge.
• Tryck på SNOOZE/LIGHT knappen eller gör ingenting i 10 sekunder, läget återgår till normalt visningsläge.
• När alarmet aktiveras ljuder det i 120 sekunder. Tryck på valfri knapp för att stänga av alarmet.

4.3 Min/Max läge

- Tryck på MIN/MAX knappen i normalläge, MAX ikonen och det generella maximumminnet visas.

- Tryck MIN/MAX knappen igen för att visa minimumvärdet, MIN ikonen visas.

- Tryck åter på MIN/MAX knappen för att återgå till normalläge.

- Tryck på + knappen i maximumläge för att visa maximumvärden tillsammans med tid och datum:

- Tryck på MIN/MAX knappen i normalläge, MAX ikonen och det generella maximumminnet visas. - Tryck MIN/MAX knappen igen för att visa minimumvärdet, MIN ikonen visas. - Tryck åter på MIN/MAX knappen för att återgå till normalläge. - Tryck på + knappen i maximumläge för att visa maximumvärden tillsammans med tid och datum:

1. Maximum inomhustemperatur
2. Maximum inomhusluftfuktighet
3. Maximum utomhustemperatur med olika kanaler separat (om fler än en fjärrsensor används)
4. Maximum lufttryck

- Tryck på + knappen i minimumläge för att visa minimumvärden tillsammans med tid och datum:

1. Minimum luftfuktighet

2. Minimum inomhustemperatur

3. Minimum utomhustemperatur med olika kanaler separat (om fler än en fjärrsensor används)

4. Minimum lufttryck

5. Håll ned SET knappen i 2 serkunder i minimum- eller maximumlägeför att återställa värdet till det aktuella.

6. Tryck på SNOOZE/LIGHT knappen eller gör ingenting i 10 sekunder, läget återgår till normalt visningsläge.

4.4 Snooze/Ljusläge

• Tryck på Snooze/Light knappen för att växla till bakgrundsljuset. Bakgrundsljuset lyser i 10 sekunder.
• När alarmet ringer, tryck på Snooze/Light knappen för att aktivera snoozefunktionen. Snoozetiden är 5 minuter.
• Tryck på Snooze/Light knappen I programmeringläget för att avsluta programmet.

5. Problemlösning

Problem 1. Ingen signal från fjärrsensor

A Det kan bero på många saker, följande steg bör hjälpa dig att lösa problemet.

1.1 Se till att batterierna i fjärrsensorn inte är förbrukade.
1.2 Minska avståndet mellan sändare och mottagare
1.3 Ta ur batterierna från basstationen och fjärrsensorn och återställ dem enligt manualen.
1.4 Detta problem kan även orsakas av radiostörningar i ditt område, försök att placera om sensor och basstation.

Problem 2 Fjärrsensor stäng av regelbundet

A Möjlig störning från andra källor, prova att omplacera sensor eller basstation. Radioutrustning som sänder på samma frekvens kan också orsaka störningar.

Problem 3 Temperatur, luftfuktighet eller lufttryck är inkorrekt

A Kontrollera/byt batterier. Se även till att sensorn inte är placerad nära objekt som kan avge hetta eller kyla. Justera relativa lufttrycketsvärdet från trovärdiga källor som TV eller radio.

6. Specifikationer

Utomhusdata

Räckvidd (öppet fält) :	100 meter max.	Inomhusdata
Frekvens	433MHz	Lufttryck / temperatur	: 48 sek
Temperaturradie	-40°C - +65°C (visar annars	Temperaruradie	: 0°C - +60°C
OFL)		Noggrannhet	: 0.1°C
Noggrannhet	0.1°C	Mätningsradie relativ luftfuktighet	: 1% ~99%
Mätningsintervall	48 sek	Noggrannhet	: 1%
Vattenskydd	IPX3	Mätningsradie lufttryck	: 919hPa – 1080hPa
		Noggrannhet : 0.1hPa/1.5hPa
		Alarmtid	: 120 sek
