SOLO SK171-10 - Köksfläkt Cylinda - Gratis bruksanvisning och manual

Produkttyp	Fläktkåpa
Varumärke	Cylinda
Modell	SOLO SK171-10
Bredd	60 cm
Höjd (min-max)	60-100 cm
Djup	50 cm
Nettovikt	12 kg
Strömförsörjning	220-240 V, 50 Hz
Maximal utsugningskapacitet	600 m³/h
Antal hastigheter	3
Belysning	2 x 40 W halogenlampor
Filtertyp	Aluminiumfettfilter (tvättbart)
Energiklass	A+
Ljudnivå (maxhastighet)	65 dB
Reglage	Skjutomkopplare
Avluftsdiameter	150 mm
Recirkulationsläge	Möjligt med kolfilter (tillval)
Rengöring av fettfilter	Varannan månad, diskmaskinssäker
Säkerhetsfunktioner	Automatisk avstängningstimer, motortermoskydd
Reservdelar	Fettfilter, kolfilter, lampor finns
Installationstyp	Under skåp eller väggmonterad

Vanliga frågor - SOLO SK171-10 Cylinda

Hur installerar jag fläktkåpan Cylinda SOLO SK171-10?

Kåpan kan installeras under ett skåp eller monteras på väggen. Se till att avluftskanalen är korrekt ansluten och att enheten är i våg. Se installationsavsnittet i användarhandboken för detaljerade steg.

Hur ofta ska jag rengöra fettfiltret?

Aluminiumfettfiltret bör rengöras varannan månad. Det kan tvättas i diskmaskin. Ett smutsigt filter minskar utsugningseffektiviteten.

Kan kåpan användas i recirkulationsläge?

Ja, den kan användas med ett kolfilter (ingår ej) för recirkulation. Kolfiltret bör bytas var 3–6 månad.

Hur byter jag lamporna?

Stäng av strömmen. Ta bort lampskyddet och byt halogenlampan mot en lampa på max 40 W. Se till att lampan sitter ordentligt.

Vilken ljudnivå har denna kåpa?

Ljudnivån varierar med hastigheten: cirka 45 dB på låg hastighet, 55 dB på medel och 65 dB på maxhastighet.

Är fläktkåpan energieffektiv?

Den har energiklass A+, vilket gör den relativt effektiv. Energiförbrukningen beror på användning och val av hastighet.

Vad är den maximala utsugningskapaciteten?

Den maximala utsugningskapaciteten är 600 m³/h vid högsta hastighet, lämplig för medelstora kök.

Har kåpan en automatisk avstängningsfunktion?

Ja, den har en automatisk avstängningstimer som kan ställas in för att stänga av kåpan efter en viss tid för bekvämlighet och säkerhet.

Vilka mått har SOLO SK171-10?

Kåpan är 60 cm bred, 50 cm djup och har en justerbar höjd på 60–100 cm. Nettovikten är 12 kg.

Var kan jag köpa reservdelar?

Reservdelar som fettfilter, kolfilter och lampor finns hos Cylindas auktoriserade återförsäljare eller onlinebutiker för delar.

BRUKSANVISNING SOLO SK171-10 Cylinda

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 5

Elektrisk installation.... 11

Installation.... 12

Injustering av luftflöden.... 14

USER INSTRUCTIONS

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
§ Avståndet mellan spis och produkt måste vara minst 44 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta. OBS! Om produkten är utrustad med spislarm eller spisvakt får den inte mon-teras över gasspis. Se separat anvisning.
§ Att flambera under produkten är inte tillåtet.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.
§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.
§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

OBS! Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter och Easy Clean.

FUNKTION

B. Spjällfunktion. Öppna/stäng.

C. 1. Förlängning av timer (+30 minuter). 2. Filtervakt. Om filtervakten är aktive-rad (se programmering nedan) börjar dioden blinka när det är dags att rengöra filtret. Efter rengöring, håll inne knapp C i 2 sekunder så återställs systemet.

Spjället stängs automatiskt efter max 60 minuter eller genom att trycka en andra gång på knapp B.

Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.

Produkten är utrustad med en filtervakt. För att aktivera/avaktivera filtervakten, se nedan.

Programmering

1. Öppna programmering: Håll in knapp A och B i 3 sekunder så att båda blinkar 3 gånger. Programmeringsläget är då aktivt i 30 sekunder.

2. Välj funktion: Tryck på knapp för vald funktion för att aktivera/avaktivera funktionen.

Knapp Funktion
C Filtervakt

Dioden på knappen lyser då funktionen är aktiverad.

1. Spara programmering: Håll in knapp A och B i 3 sekunder. Knapp A och B blinkar 2 gånger för att verifiera att programmeringen är sparad.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, se separat anvisning.

SKÖTSEL OCH UNDERHÅLL

Rengöring filter

Spiskåpan torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

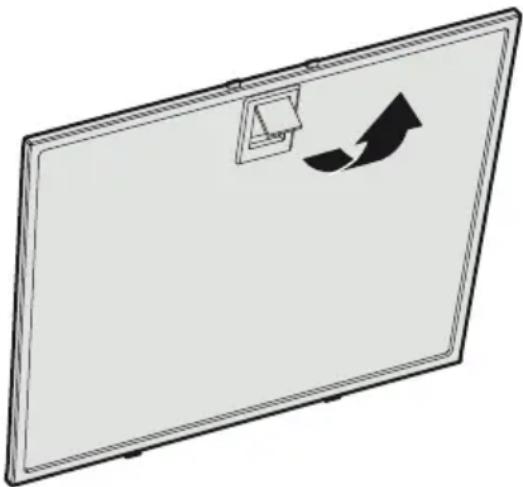

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Insidan av spiskåpan samt spjället ska rengöras minst två gånger per år.

Spjället rengörs ordentligt med våt trasa och diskmedel i både öppet och stängt läge. Hantera spjället försiktigt.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

Obs!

Om produkten är utrustad med spislarm eller spisvakt, genomför felsökning enligt instruktioner, se separat anvisning.

SERVICE

Fig.3

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Kontakta Cylinda Service

tel. [phone] eller gå in på:

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i produkten är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

Elektrisk anslutning till 230 V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln skadas måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

Elektrisk tilslutning til 230 V\~ med jordforbindelse.

SV OBS! Injustering av spjäll eller ändring av hastigheter skall utföras av behörig fackman.

Spjällinställning: Justering av luftflöden görs med hjälp av spjället. Spjället blir åtkomligt för justering genom att ta bort filtret.

SV Grundventilation Öppna spjället genom att trycka på knapp B. Lossa stoppklacken G genom att vrida den ett halvt varv, (torx 10). För stoppklacken i önskat läge. Markeringarna på spjället motsvarar värden i diagrammet "Grundflöde", se efterföljand sidor. Markeringen på bilden motsvarar läge G4 i diagrammet. Lås stoppklacken. OBS! Kontrollera noga att klacken är ordentligt låst! Stäng spjället genom att trycka på knapp B på strömbrytaren. Mät trycket, Pm, i mätuttaget A och kontrollera att önskat grundflöde erhållits.

Lossa stoppklacken F genom att vrida den ett halvt varv, (torx 10). För stopp- klacken i önskat läge. Markeringarna på spjället motsvarar värden i diagrammet "Forceringsflöde", se efterföljand sidor. Markeringen på bilden motsvarar läge F8 i diagrammet. Lås stoppklacken. OBS! Kontrollera noga att klacken är ordentligt låst! Öppna spjället genom att trycka på knapp B på strömbrytaren. Mät trycket, Pm, i mätuttaget A och kontrollera att önskat forceringsflöde erhållits.

DA Forceret ventilation

= Den A-vägda ljudtrycksnivån vid 10 m² Sabin A-veid lydtrykknivå ved 10 m² Sabin The A-measured sound pressure level at 10 m² Sabin

Verkligt tryck i kanal Kanavan todellinen paine

Namn och adress / Name and address

Ditt telefonnummer / Phone number

Kontakta oss / Contact us

www.cylinda.se
