MANUAL I PËRDORUESIT AVXTFH071EA SAMSUNG

USER'S MANUAL

Convertible Type Series

Ceiling/Floor : AVXTF7 7

System Air Conditioner

(Cooling and Heating)

Illustration of a white air conditioner with horizontal stripes and a small button (no text or symbols)

Contenuti

X PREPARAZIONE DEL CONDIZIONTORE D'ARIA

o...Precauzioni per la Sicurezza 3
QiiVeduta delle Unità Interna 8

X RACCOMANDAZIONI PER L'USO

om Regolazione in Della Direzione del Flusso d'Aria 9
QTRaccomandazioni sul Funzionamento 10
a Limiti di Temperatura e di Umidità 11
Qu Limpiar su Aire Acondicionador 12
Per Risolvere i Problemi più Comuni 13

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Precauzioni per la Sicurezza

Si dovrebbero prendere le seguenti precauzioni di sicurezza quando si usa il condizionatore d'aria.

AVVERTIMENTO

• Il rischio di scossa elettrica può causare delle ferite o la morte.
• Disconnettere tutti i cavi che forniscono alimentazione prima di riparare, installare o pulire. • L'installazione deve essere realizzata da personale del produttore o del servizio, o da persone con simili qualifiche per evitare rischi.

QUANDO SI INSTALLA

Non installare il condizionatore dove è presente dal gas combustibile.

Non installare l'unità esterna dove esiste il rischio di gocciolamenti, come in un alto muro esterno o all'esterno di una terrazza.

- Connettere il conduttore di terra e non connetterlo al tubo del gas, tubo dell'acqua o cavi telefonici.

Contattare il centro di servizio se il condizionatore viene a trovarsi sotto l'acqua.

RIGUARDO LE SORGENTI DI ALIMENTAZIONE

Non tirare il cavo elettrico o toccare il connettore di alimentazione con le mani bagnate.

Installare l'interruttore ed il circuito di sicurezza soltanto per il condizionatore.

Utilizzare il fusibile di corrente segnalato.

Non piegare il cavo elettrico con la forza o pesi al di sotto del condizionatore per non metterlo fuori uso.

Utilizzare la sorgente di alimentazione con il cablaggio separato soltanto per il condizionatore.

Se il connettore di alimentazione è danneggiato, sostituirlo per mezzo del personale qualificato o del produttore per evitare rischi.

AVVERTIMENTO

DURANTE LE OPERAZIONI

Illustration of a person sitting on the floor next to a washing machine (no text or symbols visible)

Gli utenti di questo prodotto sono avvertiti di non tentare riparazioni del prodotto a loro discrezione. Invece, sono pregati di contattare direttamente il centro servizi segnalato o il negozio dove il prodotto è stato acquistato.

Non posizionare alcun ostacolo di fronte l'unità. Assicurarsi che l'unità sia correttamente ventilata tutto il tempo: Non posizionare panni o altri materiali al di sopra di essa.

Non posizionare alcun materiale in modo che i bambini non possano inciamparci.

Mai introdurre alcun liquido nell'unità. Se ciò dovesse succedere, scollegare o spegnere l'interruttore principale dell'unità e contattare un centro servizi autorizzato.

Se il telecomando non sarà utilizzato per molto tempo, rimuovere le batterie. (Se applicabile)

Non connettere riscaldatori elettrici al condizionatore o ripararlo a discrezione.

Non inserire alcun oggetto tra le lame di uscita dell'aria in quanto il motore interno potrebbe danneggiarsi e causare incidenti. Tenere i bambini lontano dall'unità.

Illustration of a person using a wall-mounted air conditioner with visible airflow lines (no text or symbols)

Quando si usa un telecomando, la distanza dovrebbe essere di non più di 7 metri dal condizionatore. (Se applicabile)

AVVERTIMENTO

ROTTAMAZIONE DELL'UNITÀ

Prima di gettare il dispositivo, è necessario rimuovere le celle delle batterie ed eliminarle in maniera sicura per motivi di riciclaggio.

Quando si necessita di rottamare l'unità, consultare il proprio rivenditore. Se i tubi sono rimossi non correttamente, del liquido refrigerante potrebbe fuoriuscire ed entrare in contatto con la pelle, causando ferite. Il rilascio del refrigerante nell'atmosfera inoltre danneggia l'ambiente.

Illustration of three people carrying a large box under a sun and hills (no text or symbols)

Si prega di riciclare o rottamare il materiale di imballaggio del prodotto in maniera responsabile verso l'ambiente.

CAUZIONE

DURANTE L'INSTALLAZIONE

Illustration of a sad air conditioner, a smiling card, and a speaker emitting sound waves (no text or symbols)

Installare il condizionatore evitando il contatto diretto con la luce solare od I riscaldatori, specialmente in inverso.

Simple line drawing of a washing machine with a sad face on its side, next to a window and chair (no text or symbols)

Installare l'unità esterna in modo da lasciare scaricare l'aria opportunamente. Evitare luoghi che potrebbero disturbare i vicini con il rumore.

Illustration of a battery connected to a cup on a base, with a separate card partially visible (no text or symbols)

Installare il tubo di drenaggio per permettere all'acqua di fluire correttamente e senza rischi.

Illustration of a person emitting exhaust from a fan-shaped fan (no text or symbols)

Installare l'unità esterna in modo da non ricevere urti nel passaggio o più in alto di 2m dal pavimento quando installata in strada.

RIGUARDO LA SORGENTE DI ALIMENTAZIONE

▶ Disconnettere il circuito di sicurezza quando non si utilizza il condizionatore per lungo tempo per risparmiare energia.

Contattare il centro di servizio od il produttore se si vuole eseguire una riparazione del condizionatore.

Contattare il centro di servizio dopo aver spento il condizionatore se si è udito un rumore strano, odore di bruciato o fuoriuscita di fumo.

DURANTE LE OPERAZIONI

Non aprire la griglia frontale durante l'operatività.

Evitare che l'aria calda e fredda raggiungano direttamente persone, animali o piante per un lungo periodo di tempo.

Evitare che dell'acqua finisca all'interno del condizionatore.

Non utilizzare il condizionatore per lungo periodo in stanze chiuse o in luoghi dove sono presenti bambini o persone anziane.

Non salire sul condizionatore o posizionare oggetti pesanti sopra di esso.

Illustration of a person using a pump station connected to an air conditioner unit (no text or symbols visible)

Non bere l'acqua che fuoriesce dal condizionatore.

CAUZIONE

DURANTE LE OPERAZIONI

Illustration of a person using a hairdryer to clean air from an air conditioner (no text or symbols present)

Non toccare i tubi connessi al condizionatore.

Non utilizzare il condizionatore per sostenere macchine, cibo animali, piante o cosmetici.

▶ Non arrecare urti eccessivi al condizionatore.

ALTRO

Assicurarsi che il filtro dell'aria non sia esposto alla diretta luce solare.

L'apparecchio non è destinato all'uso da parte di bambini o persone inferme senza supervisione: I bambini dovrebbe essere controllati per assicurarsi che loro non giochi con l'apparecchio.

La corrente massima è misurata secondo lo standard IEC per la sicurezza e la corrente è misurata secondo lo standard ISO per l'efficienza energetica.

▶ Spegnere il condizionatore e quando il motore non opera più, pulire il condizionatore.

Non pulire il condizionatore spruzzando acqua, direttamente o con benzene, solventi o alcol.

Illustration of a person cleaning a large industrial machine with a cloth (no text or symbols visible)

La superficie dello scambio di calore è tagliente, quindi prestare attenzione quando si pulisce.

Pulire il filtro dell'aria ogni 2 settimane.

Assicurarsi di aver inserito il filtro dell'aria.

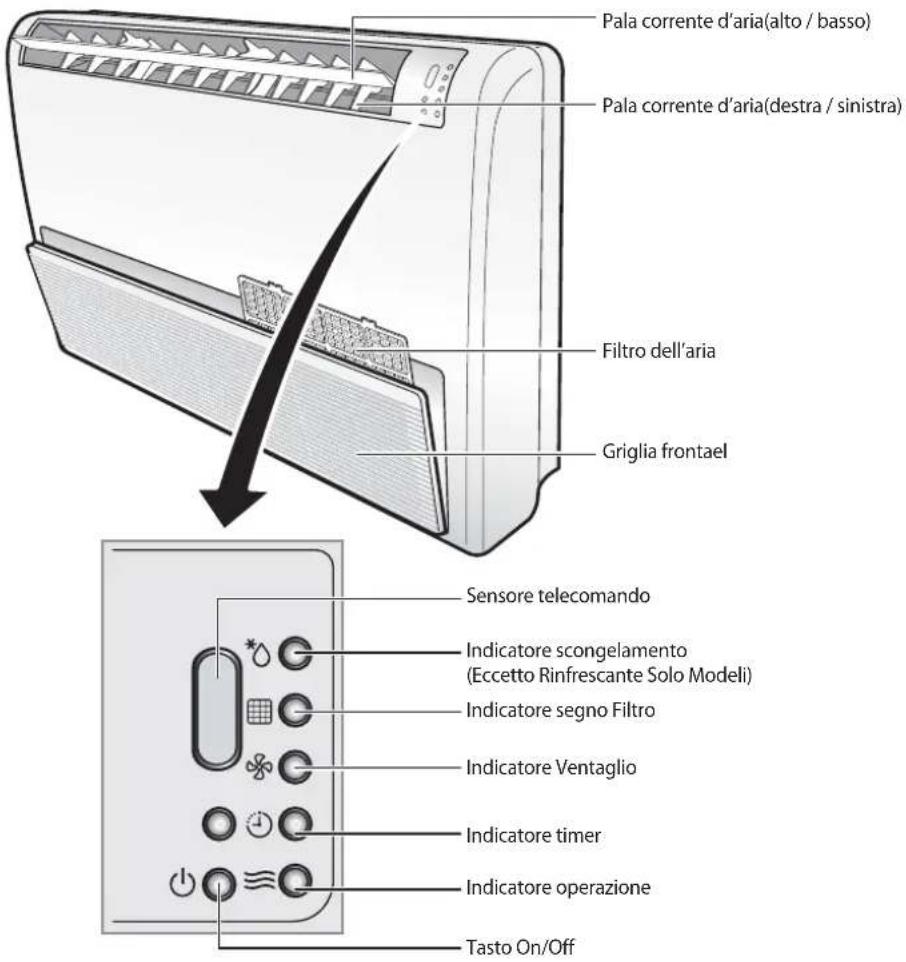

Veduta delle Unità Interna

Il disegno e la forma saranno cambiati a seconda del modello.

Regolazione in Della Direzione del Flusso d'Aria

Questo condizionatore comprende due gruppi di alette interne. Come le alette per il flusso d'aria esterne possono essere regolate in verticale, le alette interne vengono regolate in orizzontale.

Regolate ciascun gruppo di alette interne nella posizione desiderata spingendole o tirandole lateralmente.

Diagram of a wall-mounted air conditioner unit with cooling fins and ventilation slots (no text or symbols)

Raccomandazioni sul Funzionamento

Eccovi alcune raccomandazioni che dovreste seguire quando si aziona il condizionatore d'aria.

Argomento Raccomandazione
Esecuzione riscaldamento	La funzione della pompa di riscaldamentoassorbe il calore dell'aria estema e lo porta all'intemo. Siccome la temperatura dell'aria esterna si abbassa, l'esecuzione di riscaldamento diminuirà.Se la stanza non aviene sufficientemente riscaldata, si raccomanda di usare un dispositivo addizionale di riscaldamento.
Congelamento & Scongelamento	Quando la temperatura esterna è bassa ma l'umidità è alta, la brina può formarsi sull'unità estema nel modo HEAT.Se questo succede :X L'azione di riscaldamento si ferma.X Il processo di sbrinamento impedirà automaticamente il funzionamento per circa 10 minuti.X Il vapore prodotto dall'unità esterna nel modo scongelamento (defrost) non è pericoloso.Non è richiesto nessun'intervento; dopo circa 10 minuti, ilcondizionatore d'aria funzionerà normalmente.
Alte temperature interna ed esterna	Se ambedue le temperature interna ed esterna sono alte ed il condizionatore d'aria sta funzionando nella modalità HEAT, il ventilatore dell'unità esterna ed il compressore a volte si fermeranno.Questo è normale ; semplicemente aspettate finché il condizionatore d'aria si accenda di nuovo.
Interruzione della corrente	Se succede l'interruzione della corrente mentre il condizionatore d'aria sta funzionando, l'unità verrà spenta. Quando la corrente ritorna, il condizionatore d'aria riparte nel modo di funzionamento precedentemente regolato.

Limiti di Temperatura e di Umidità

La tabella seguente indica i limiti della temperatura e dell'umidità, entro cui il condizionatore d'aria può essere usato.

Se il condizionatore d'aira è usato a...		Allora...
Temperature alte	La funzione di protezione automatica può awiarsi ed il condizionatore d'aria può venire spento.
Temperature basse	Se il trasformatore del calore si gela,si possono verificare una perdita d'acqua o altri malfunzionamenti.
Livelli di umidità alti	L'acqua può condensarsi e gocciolare dalla superfice dell'unità se essa viene usata per un lungo periodo.

Modo	Temperatura Esterna	Temperatura Interna	Umidità Interna
Riscaldamento	-20°C a 24°C circa	27°C o meno	-
Raffreddamento	-5°C a 43°C circa	21°C a 32°C circa	80% o meno
Deumidificazione	-5°C a 43°C circa	21°C a 32°C circa	-

La temperatura per lo riscaldamento è 7°C. Se la temperatura d'esterno cade a 0°C oppure sotto, la capacità riscaldamento può essere ridotto secondo la temperatura della condizione. Se l'operazione rinfrescante è usato a sopra 32°C (Temperatura Interno) poi, non rinfresca alla capacità peina.

Limpiar su Aire Acondicionador

Illustration of a wall-mounted air conditioner unit with a close-up view of its internal structure (no text or symbols)

Illustration of a wall-mounted air conditioner unit with ventilation slots and airflow direction arrows (no text or symbols)

Per prendere l'uso meglio possibile fuori a vostra aria condizionata, deve pulirlo a rimuovere il polvere che accumula sui filtri d'aria.

IMPORTANTE

Prima fare la pulizia vostro aria d'condizionata, assicura che ha spegnata l'interruttore usato per la unita.

1 Aprire la griglia frontale da avanzando su tutti e due parti di centro.
2 Tirare i filtri d'aria nella direzione in alto per rimuovergli. Rimuovere tuto polvero dai filtri d'aria da pulire con l'aspirapolvere, la spazzola da lavaggio con detergente e l'acqua calda sotto 40°C. Dopo lavaggio, permetterli per asciugare completamente nell'area protetto da luce del sole.
3 Inserire i filtri alla griglia frontale.
4 Chiudere la griglia frontale da spingere tutti e due parti di centro.

Nota XSe non ha usato l'aria condizionata per il periodo lungo del tempo. Mettere la ventaglia corrente per tre o quattro ore a asciugare l'interno d'aria condizionata completamente.

Se non pulisce il filtro d'aria almeno ogni due settimane, suo performance può essere ridotto un rumore può aumentare.

X☐Dopo aver pulito il condizionatore d'aria, premete il tasto FILTER RESET.

Per Risolvere i Problemi più Comuni

Prima di contattare il servizio post vendita, eseguire i seguenti semplici controlli. Essi potrebbero fare risparmiare tempo e costi di telefonate non necessarie.

Problema Spiegazione/Soluzione
Il condizionatore non funziona del tutto.	X Controllare che l'interruttore di alimentazione sia acceso ed operare nuovamente con il condizionatore.X Controllare se il circuito di sicurezza sia spento.X Controllare se il Timer di spegnimento sia attivato.
La temperatura non viene regolata.	X Controllare se è stato selezionata la modalità Fan (Motore).
Il condizionatore non opera nella modalità riscaldamento	X Controllare se il condizionatore sia il modello per la sola refrigerazione.X Controllare se il telecomando sia soltanto per il modello per la sola refrigerazione.
L'aria fredda (calda) non viene fuori dal condizionatore.	X Controllare se la regolazione della temperatura sia più alta della temperatura corrente.X Controllare se si sia selezionata la modalità Fan (Motore). Selezionare la modalità Cool (Freddo), Heat (Caldo), Auto o Dry (Secco).X Controllare se il filtro dell'aria sia ostruito dalla sporcizia. Pulire il filtro dell'aria regolarmente.X Controllare se sia presente una copertura sulla unità esterna o qualche altro ostacolo. Rimuovere la copertura o l'ostacolo.X Controllare se si sia installato il condizionatore sotto la diretta luce del sole.X La finestra o la porta potrebbe essere aperta.X Controllare se si sia acceso il condizionatore in questo momento.Circa 3 minuti sono necessari per refrigerare o riscaldare la stanza.X Controllare se il tubo di refrigerazione sia troppo lungo.
La velocità del motore non è regolata.	X Nella modalità Auto o Dry (Secco), la velocità del motore viene regolata automaticamente
Il telecomando non opera.	X Controllare se la batteria sia scarica. Sostituire la batteria.X Controllare se il sensore del telecomando sia bloccato.X Controllare se il condizionatore sia localizzato vicino ad intense sorgenti luminose.
Il comando a distanza connesso non opera.	X Controllare si è visualizzato sul comando a distanza connesso.Spegnere il condizionatore e spegnere il circuito di sicurezza. Contattare il centro di servizio.
L'orario non è regolato.	X Controllare se si sia premuto il tasto dopo aver selezionato l'orario.
Il condizionatore non si accende o spegne tramite il comando a distanza connesso.	X Controllare se si sia regolato il comando a distanza connesso per il controllo di gruppo.
Un odore permea la stanza durante l'operatività.	X Controllare se si stia usando il condizionatore in un area con presenza di fumo o che ci sia del profumo. Ventilare la stanza o selezionare la modalità Fan (Motore) per 1-2 ore.
L'indicatore dell'unità interna lampeggia.	X Premere il tasto per accendere nuovamente il condizionatore.
Uno strano suono è percepito dal condizionatore.	X Il suono viene percepito quando cambia il il flusso del gas refrigerante secondo l'uso del condizionatore stesso.X Quando il tasto viene premuto, un rumore potrebbe essere percepito dalla pompa di drenaggio presente all'interno del condizionatore.X Quando il tasto viene premuto, un rumore potrebbe essere percepito dal condizionatore che comanda le lame di fuoriuscita del flusso dell'aria.
Gocce di acqua fuoriescono dalla parte di connessione dell'unità esterna.	X L'acqua potrebbe formarsi per l'effetto della differenza di temperatura.
