MANUAL I PËRDORUESIT BSH3001H Longvie

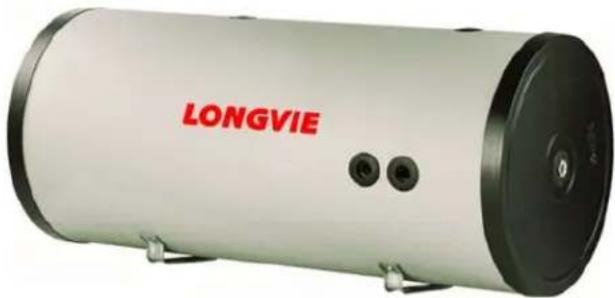

Descripción
Tanque Acumulador para Agua Caliente Sanitaria con un intercambiador tipo serpentina.
Características:
Apto para instalaciones solares Si
Ánodo de magnesio Si
Vitrificación interna Si
Aislamiento de poliuretano Si
Temp. Máx. del acumulador 95°C
Temp. Máx. del intercambiador 110°C
Presión máx. de ejercicio 10 Bares
Presión máx. del intercambiador 12 Bares

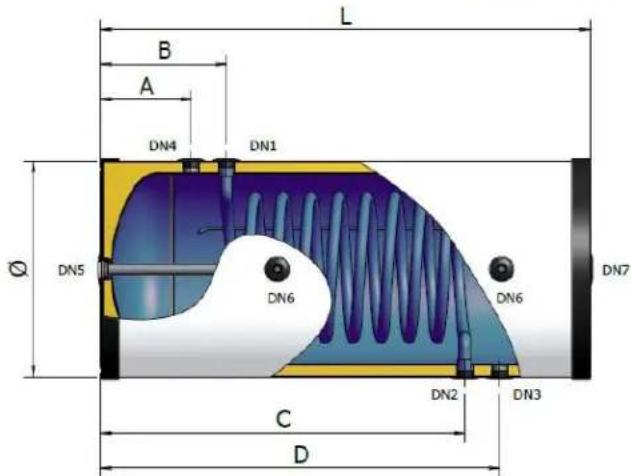

| COTAS [mm] | |||||
| MODELO | A B | C | D E | ||
| BSH-200 | 230 | 310 | 850 | 850 59 | 5 |
| BSH-300 | 260 | 360 | 1040 | 1140 | 645 |
| MODELO | [L] | INTERCAMBIADOR | DIAM[mm] | LARGO[mm] | |
| m2 | [L] | ||||
| BSH-200 | 200 | 0,80 | 5 | 560 | 1155 |
| BSH-300 | 300 | 1,05 | 7 | 610 | 1400 |
| LEYENDA | |
| DN1 | Entrada de fluido primario del lado del intercambiador |
| DN2 | Salida de fluido primario del lado del intercambiador |
| DN3 | Entrada de agua fría sanitaria |
| DN4 | Salida de agua caliente sanitaria |
| DN5 | Ánodo de magnesio |
| DN6 | Sonda (Termómetro) |
| DN7 | Conexión de servicio |
| MODELO | ANODO DN1 | DN2 | DN3 | DN4 | DN5 | DN6 | DN7 | |
| BSH-200 | 32 X 1.1/4" X 200 | 1" | 1" | 1" | 1" | 1.1/4" | 1/2" | 1.1/4" |
| BSH-300 | 32 X 1.1/4" X 320 | 1" | 1" | 1" | 1" | 1.1/4" | 1/2" | 1.1/4" |
