NAVODILA ZA UPORABO LX835 LANDXCAPE

Pročitajte upute za uporabu

Uklonjiva jedinica za napajanje

2. POPIS KOMPONENTI

1. TRAKE ZA PUNJENJE

2. GUMB STOP

3. RUČKA ZA PODEŠAVANJE VISINE REZANJA

4. SENZOR ZA KIŠU

5. STRAŽNJI KOTAČ

6. REZNA OŠTRICA

7. PREDNJI KOTAČ

8. USB PRIKLJUČAK

9. BATERIJA *

10. REZNI DISK

11. RUČKA

12. PREKIDAČ ZA UKLIJUČIVANJE/ISKLJUČIVANJE

13. GUMB HOME

14. KVAČICA

15. TIPKA START

16. ZASLON

17. HRPA ZA PUNJENJE

18. BAZA ZA PUNJENJE

19. KONTAKTNI PINOVI

20. PRILAGODNIK NAPAJANJA

21. PRIČVRSNICE ŽIC

22. GRANIČNA ŽICA

23. ČAVLI ZA UČVRŠĆIVANJE BAZE ZA PUNJENJE

24. MJERAČ UDALJENOSTI GRANIČNE ŽICE

25. IMBUS KLJUČ

26. PRIKLJUČAK

*Standardna isporuka ne obuhvaća sve ovdje navedene ili opisane komponente.

Predviđena upotreba

5.2 Zakopavanje granične žice

Ako graničnu žicu namjeravate zakopati, preporučujemo da prije zakopavanja pričvrstite graničnu žicu za travnjak kako biste je po potrebi lako podesili. Kad završite s postavljanjem granične žice, postavite Landxcape™ za praćenje granične žice tako da pritisnete 🚫 i OK. To omogućuje da Landxcape™ prilagodite novom okruženju.

B. Čišćenje podnožja

1.1 Splošna in dodatna varnostna navodila

OPOZORILO Preberite vsa varnostna opozorila in navodila. Neupoštevanje

opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Pred uporabo si pazljivo preberite navodila za varno obratovanje naprave.

Vsa opozorila in navodila si shranite za kasnejšo uporabo.

• Te naprave naj ne bi uporabljale osebe (vključno z otroci) z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi zmožnosti, oziroma brez izkušanj ali ustreznega znanja, razen, će niso prejeli ustreznih navodil, oziroma jih je o načinu uporabe predhodno podučila oseba, ki je odgovorna za njihovo varnost.
• Otroke morate ustrezno podučiti in nadzorovati, da se ne bodo igrali z napravo.
• Baterijo v tej napravi lahko zamenja samo strokovno osebje.

OPOZORILO: Za polnjenje baterije uporabite samo odstranljivo napajalno enoto, ki je priložena napravi.

POMEMBNO

PRED UPORABO OBVEZNO PREBERITE SHRANITE ZA KASNEJŠO UPORABO

Varna uporaba Usposabljanje

a) Pazljivo preberite navodila. Poskrbite, da boste dobro seznanjeni z navodili in krmilnimi elementi ter s samo uporabo naprave;
b) Nikoli ne dovolite, da bi osebe, ki niso ustrezno seznanjene s temi navodili ali otroci uporabljali to napravo. Lokalni predpisi lahko tudi predpisujejo starost uporabnika naprave;
c) Uporabnik naprave je odgovoren za vse nesreče ali škodo, ki se pripeti drugim ali njihovi lastnini.

Priprava

a) Poskrbite za pravilno in z navodili skladno namestitev žice za omejitev.
b) Občasno preglejte območje uporabe naprave in odstranite morebitne kamne, palice, žice, kosti ali druge moteče predete.
c) Občasno tudi vizualno preglejte rezila, pritrdilne vijake rezil ter sestav rezalnika glede obrabljenosti in poškodb. Obrabljena ali poškodovana rezila

in vijake obvezno zamenjajte in tako zagotovite ustrezno uravnoteženost.

d) Pri več-vretenskih napravah pazite, saj se zaradi obrata enega vretena lahko obrne tudi drugo.

e) OPOZORILO! Kosilnice ne smete uporabljati, če nima nameščenega zaščitnega varovala.

Delovanje

1. Splošno

a) Naprave nikoli ne uporabljajte, će ima poškodovana zaščitna varovala ali drugih varnostnih delov, kot so deflektorji;
b) Nikoli ne postavljajte rok ali stopal blizu ali pod vrteče se dele. Odprtine za izmet naj bodo vedno čiste;
c) Naprave nikoli ne dvigujte ali je prenašajte, če motor deluje;
d) Na napravi aktivirajte enoto za blokado delovanja;
– Pred čiščenjem zagozdenega dela;
– Pred preverjanjem, čiščenjem ali delom na napravi;
e) Nikoli ne smete predelovati originalne zasnove robotske kosilnice. Vsakršno predelavo lahko opravite le na svojo odgovornost.
f) Robotsko kosilnico lahko zaganjajte le skladno z navodili. Ko je glavno stikalo v vklopljenem položaju dlani in stopal nikakor ne zadržujte blizu vrtečih se rezil. Dlani in stopal nikoli ne postavljajte pod kosilnico.
g) Robotske kosilnice nikoli ne dvigajte ali prenašajte, če je stikalo za vklop v vklopljenem položaju.
h) Oseba, ki niso seznanjene s postopki uporabe robotske kosilnice, nikoli ne dovolite, da bi slednjo tudi uporabljale.
i) Na robotsko kosilnico ali na postajo za polnjenje nikoli ne postavljajte ničesar.
j) Nikoli ne uporabljajte robotske kosilnice, ki ima okvarjen rezalni kolut ali ohišje. Nikakor je tudi ne uporabljajte, će ima okvarjena rezila, vijake, matice ali napeljavo.
k) Če robotske kosilnice ne boste uporabljali, vedno izklopite glavno stikalo. Robotska kosilnica se lahko zažene le, če je glavno stikalo v vklopljenem položaju in je vnesen pravilni PIN.
l) Dlani in stopala imejte vedno proč od vrtečih se rezil. Medtem, ko robotska kosilnica deluje, nikoli ne segajte z rokami ali stopali blizu ali pod njeno ohišje.
m) V izogib uporabi stroja ter dodatkov v neustreznih vremenskih razmerah, še posebej kadar obstaja

nevarnost nevihte s strelami.

n) Dokler se premikajoči se deli popolnoma ne zaustavijo, se jih ne dotikajte.
o) Za stroje, ki se uporabljajo na javnih površinah, se morajo ti opozorilni znaki postaviti okrog delovnega območja stroja. Obsegati morajo vsebino naslednjega besedila:

OPOZORILO! Avtomatska kosilnica! Ne približujte se stroju! Nadzirajte otroke!

2. Dodatna opozorila pri samodejnem obratovanju

a) Če veste, da se ali se bodo na območju košnje zadrževale domače živali ali ljudje, naprave nikoli ne pustite, da bi obratovala samodejno brez vašega nadzora.

Vzdrževanje in shranjevanje

OPOZORILO! Kadar robotsko kosilnico obrnete okoli, mora biti glavno stikalo v izklopljenem položaju.

Glavno stikalo mora biti v izklopljenem položaju tudi med vsakim posegom pod ohišjem robotske kosilnice, predvsem med čiščenjem ali menjavo rezil.

a) poskrbite, da bodo vse matice in vijaki vedno dobro priviti, saj le tako zagotovite, da je naprava v varnem stanju;
b) robotsko kosilnico preverjajte tedensko in takoj zamenjajte vse okvarjene ali obrabljene dele, kajti le tako boste zagotavljali varno delovanje;
c) posebej pozorno preverite stanje rezalnega koluta in rezil. Če je treba, zamenjajte rezila in vijake hkrati, saj le tako lahko zagotovite, da bodo vrteči se deli ostali uravnoteženi.
d) pri menjavi rezil pazite, da boste uporabili le takšne, ki ustrezajo specifikacijam;
e) poskrbite, da bo akumulator vedno napolnjen, za polnjenje uporabljajte le predpisano vrsto polnilcev. Uporaba napačnega polnilca lahko povzroči električni udar, pregrevanje ali odtekanje korozivne tekočine iz akumulatorja;
f) v primeru, da iz akumulatorja izteče korozivna tekočina, okuženo površino izperite z večjo količino vode/sredstva za nevtraliziranje, će pa tekočina pride v stik s kožo ali deli telesa, pa takoj poiščite zdravniško pomoč;
g) servisiranje naprave morate vedno izvajati skladno z navodili proizvajalca.

Priporočila

Napravo in/sli njene dodatke lahko priklopite le v tokokrog, ki je ustrezno zavarovan z napravo za zaščito pred diferenčnim tokom (RCD) z največ 30 mA zaščito.

Preostala tveganja

Zaradi preprečitve poškodb, pri menjavi rezil uporabljate zaščitne rokavice.

Prevoz

Med prevažanjem robotske kosilnice na daljše razdalje, tega vedno namestite v originalno embalažo. Za varno dostopanje na območje košnje ali njegovo zapuščanje:

a) Pritisnite gumb STOP, da zaustavite delovanje kosilnice.

PIN kodo ste določili ob prvem zagonu kosilnice.

b) Če robotske kosilnice ne boste uporabljali, vedno izklopite glavno stikalo.
c) Kosilnico prenašajte tako, da jo držite za ročaj na sprednji. Med prenašanjem naj bo rezalni kolut obrnjen proč od vas.

Zahteve za izpostavljenost radijskim fekvencam

Da bi zadostili zahtevam glede izpostavljenosti radijskim frekvencam, je potrebno med to napravo in osebami med delovanjem te naprave vzdrževati razdaljo 200 mm ali več.

Da bi zagotovili skladnost, dejavnosti bližje od te razdalje niso priporočljive. Antena, ki jo uporablja ta oddajnik, ne sme biti v povezavi z nobeno drugo anteno ali oddajnikom.

Varnostna opozorila za akumulatorske celice v orodju

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar

akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma

akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorja ne izpostavljajte mehanskim udarcem.
e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.
f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili.
g) Akumulator shranjujte na čistem in suhem mestu.
h) Za polnjenje uporabljajte le polnilce, ki jih je predpisal Landxcape™. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja.
i) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.
j) Akumulatorje shranjujte izven dosega otrok.
k) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.
I) Akumulatorje odlagajte skladno s predpisi.
m) V napravi ne mešajte baterij različne proizvodnje, zmogljivosti, velikosti ali tipa.

1.2 Informacije o napravi Landxcape™

OPOZORILO – robotska kosilnica je ob napačni uporabi lahko nevarna.

Preden uporabite robotsko kosilnico, si pazljivo preberite navodila za uporabo.

OPOZORILO - Med obratovanjem naprave bodite od nje vedno oddaljeni.

OPOZORILO – Pred dviganjem ali delom na napravi vedno aktivirajte enoto za blokado delovanja.

OPOZORILO –Nikoli ne sedajte na robotsko kosilnico.

Prepovedano sežiganje

Če se z baterijo ne ravna pravilno, lahko pride v vodni krog, kar lahko povzroči škodo ekosistemu. Izrabljenih baterij ne odvrzite kot nesortirane komunalne odpadke.

Litij-lonska baterija. Ta naprava je označena s simbolom, ki predstavlja "ločeno zbiranje" za vse baterije. Baterija bo reciklirana in razstavljena na način, ki ima najmanjši vpliv na okolje. Baterije so lahko nevarne za okolje in zdravje ljudi, saj vsebujejo nevarne snovi.

Naprave nikoli ne perite z visokotlačnim čistilnikom.

Naprava razreda III

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

Preberite navodila za uporabo

Odstranljiva napajalna enota

2. Seznam delov

1. TRAKOVA NAPAJALNIKA
2. GUMB ZA IZKLOP
3. ROČAJ ZA NASTAVITEV VIŠINE KOŠNJE
4. SENZOR ZA DEŽ
5. ZADNJE POGONSKO KOLO
6. REZILO
7. SPREDNJE KOLO
8. USB VHOD
9. AKUMULATOR *
10. REZALNI KOLUT
11. ROČAJ
12. TIPKA VKLOP/IZKLOP
13. GUMB DOMOV
14. GUMB
15. TIPKA START
16. ZASLON
17. POLNILNI KUP
18. BAZA ZA POLNJENJE
19. KONTAKTNA PRIKLOPA
20. NAPAJALNI ADAPTER
21. KLINI ZA ŽICO
22. ŽICA ZA OMEJITEV
23. KLINI ZA PRITRDITEV BAZE ZA POLNJENJE
24. MERILNIK RAZDALJE OD MEJE KOŠNJE
25. ŠEST ROBI KLJUČ
26. SPOJNIK

*Pri standardni dobavi niso vključeni vsi prikazani dodatki.

Namen uporabe

Ta naprava je namenjena domači uporabi. Zasnovan je za pogosto košnjo, zaradi česar bo vaša zelenica bolj zdrava in bo videti lepše kot kdajkoli. Odvisno od velikosti vaše zelenice, Landxcape™ lahko programirate tako, da bo obratoval kadarkoli in kolikor pogosto želite, brez vsakršnih omejitev. Naprava ni namenjena za kidanje, pometanje ali čiščenje snega.

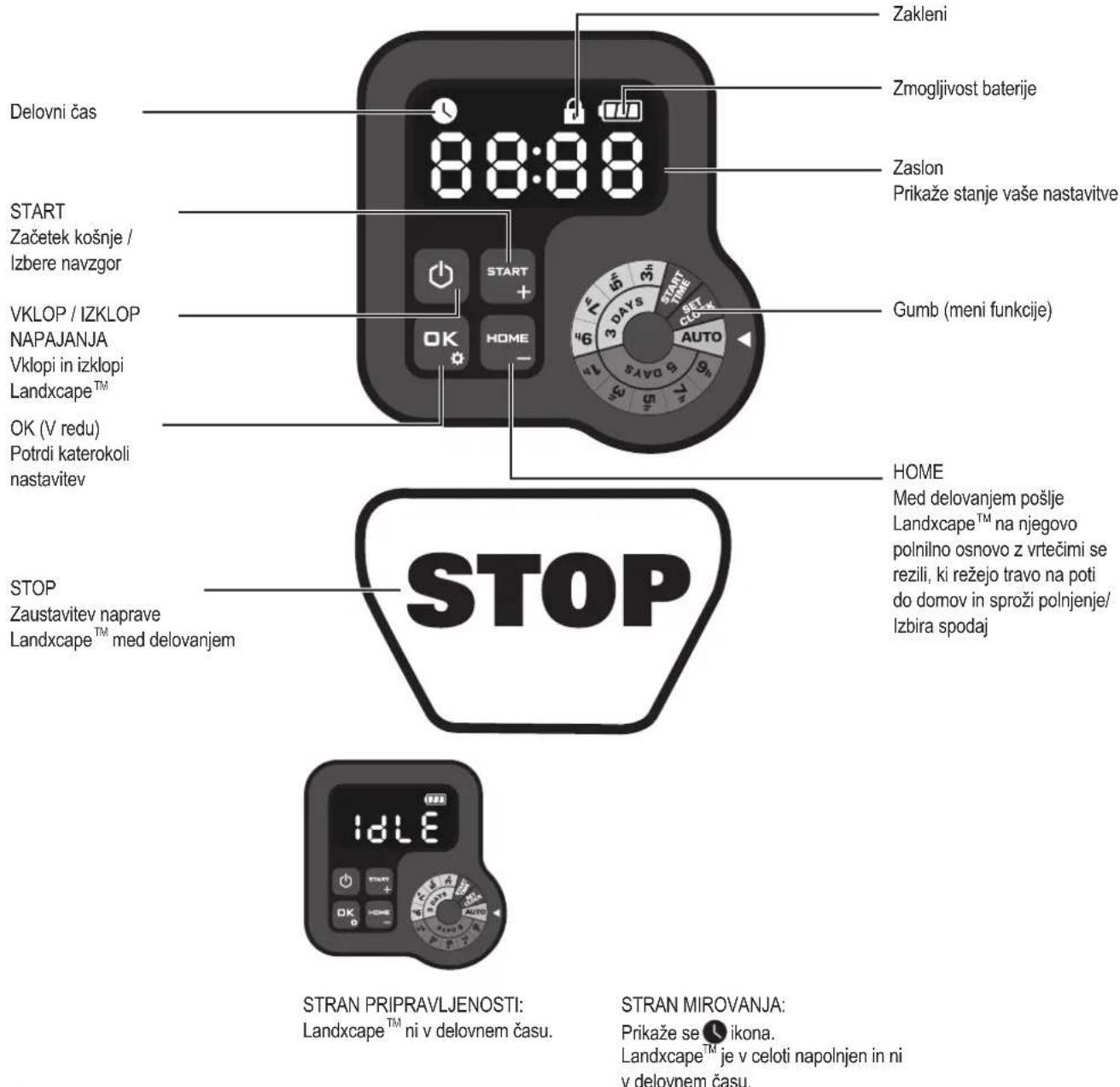

3. Nadzorna plošča

Zakleni Zmogljivost baterije Delovni čas 88:88 Zaslon Prikaže stanje vaše nastavitve START Začetek košnje / Izbere navzgor Gumb (meni funkcije) VKLOP / IZKLOP NAPAJANJA Vklopi in izklopi Landxcape™ OK (V redu) Potrdi katerokoli nastavitev HOME Med delovanjem pošlje Landxcape™ na njegovo polnilno osnovo z vrtečimi se rezili, ki režejo travo na poti do domov in sproži polnjenje/ Izbira spodaj STOP Zaustavitev naprave Landxcape™ med delovanjem IDLE STRAN PRIPRAVLJENOSTI: Landxcape™ ni v delovnem času. STRAN MIROVANJA: Prikaže se ikona. Landxcape™ je v celoti napolnjen in ni y delovnem času.

Zagon

1) Po namestitvi žice za omejitev, napravo Landxcape ^TM lahko začnete uporabljati (pri namestitvi žice za omejitev upoštevajte Vodič za namestitev).
2) Držite 📄 toliko časa, da se Landxcape™ zažene. Za prvo uporabo vnesite privzeto PIN kodo 0000 tako, da štirikrat pritisnete 📄 ko utripa številka 0. (PIN kodo je mogoče spremeniti, glejte "4.3 Nastavitev")

OPOMBA: Landxcape™ se bo izklopil, če v 30 sekundah po vklopu ne bo prejel nobenega vnosa. Če trikrat vnesete napačno PIN kodo, bo Landxcape™ sprožil alarm "di-di" in se nato izklopil.

3) Pritisnite 📋, nato pritisnite 📋 kosilnica bo začela kositi.
4) Pritisnite 🚙️, potem OKla pošljete Landxcape ™ na polnilno bazo z vrtečimi se rezili, ki režejo travo na poti domov. Landxcape ™ bo deloval neprestano, dokler se akumulator ne bo izpraznil, nato se bo vrnil v bazo za polnjenje. Ko bo akumulator napolnjen, naprava Landxcape ™ bo samodejno začela kositi, oziroma bo, skladno z vnesenim urnikom delovanja, ostala na bazi za polnjenje.

OPOMBA: Ko se Landxcape™ vklopi, se vse luči na zaslonu prižgejo in nato ugasnejo. Preverite, ali je katera luč poškodovana. Priporočljivo je, da zaslon zakrijete z roko, će zunanja svetloba postane premočna.

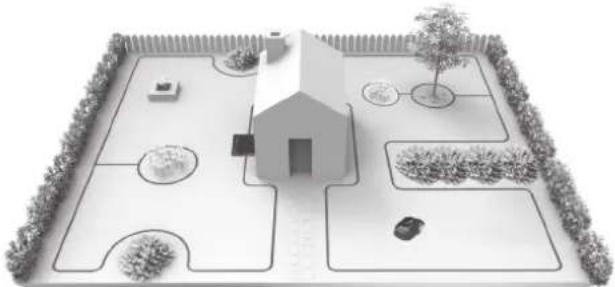

4. Predstavitev naprave Landxcape™

Zahvaljujemo se vam za nakup naprave Landxcape ^TM in začetek brezskrbnega samodejnega košenja vaše zelenice. V nadaljevanju vas želimo seznaniti z načinom delovanja vaše nove naprave Landxcape ^TM .

Landxcape™ smer premikanja izbira naključno. Vedno bo poskrbel, da bo vaša zelenica enakomerno pokošena, brez, da bi za seboj puščal nepokošene dele (Glejte sliko A).

4.2 Kako moj Landxcape™ ve, kam mora iti?

Vaš Landxcape™ lahko vse uredi po svoje. Landxcape™ natančno ve, kdaj se mora vrniti v bazo za polnjenje, lahko zazna, kdaj dežuje in se samodejno ustavi, če zazna težavo ali se obrne, če trči ob trdno oviro, ki mu je na poti, recimo človeka, žival oziroma drug predmet. Rezalni kolut se bo takoj, ko boste napravo Landxcape™ dvignili od tal samodejno zaustavil in tako preprečil nesrečo.

A. Iskanje baze za polnjenje

Ko se vaš Landxcape™ izprazni in ga je treba napolniti, bo prenehal kositi in se bo ob žici za omejitev vrnil v bazo za polnjenje.

B.Senzorji za dež

Landxcape™ ima ob strani senzor za dež, ki zazna, će dežuje in sporoči napravi Landxcape™ naj preneha s košnjo, ter se ob žici za omejitev vrne v bazo za polnjenje (Glejte sliko B). Naprava Landxcape™ bo po preteku nastavljenega časa zakasnitve začela s košnjo. Privzeto nastavljen čas zakasnitve je 180 minut. Če so senzorji za dež mokri, se Landxcape™ vrne v bazo za polnjenje. Ko so tipala za dež suha, bo Landxcape™ začel odštevati časovni zamik. Če želite izstopiti iz nastavitve zamika v dežju, obrišite senzor in z glavnim stikalom vklopite delovni cikel. Napravo boste lahko uporabljali naprej.

C. Zaznavanje žice za omejitev

Landxcape ^™ vedno sledi žici za omejitev, kar mu omogoča senzor na sprednjem delu, ki zaznava, kdaj se naprava približuje žici za omejitev (Glejte sliko C).

D. Zaganjanje in zaustavljanje med košnjo (Glejte sliko D, E1, E2)

Za začetek košnje, pritisnite tipko ON/OFF (VKLOP/IZKLOP) in vnesite kodo PIN. Pritisnite 🚠️lato pritisnite . 🚡️želite, da se Landxcape™ med košnjo zaustavi, enostavno pritisnite gumb STOP na zgornji strani naprave.

Če Landxcape™ zazna napako, se na zaslonu prikaže sporočilo o okvari. Za informacije glede sporočil o napakah, glejte poglavje 9. Sporočila o napakah. Če Landxcape™ v 20 minutah ne bo prejel nobenega vhodnega podatka.

Povzetek:

- Pritisnite

- Landxcape

nato pritisnite OK

bo začel s košnjo!

4.3 Nastavitev

Pred prvim zagonom Landxcape™ uporabite običajno kosilnico ali trimer za rezanje trave do višine 6 cm ali manj, nato pa nastavite višino košnje Landxcape™ na najvišjo nastavitev (6 cm) za prvo košnjo. Program lahko ročno nastavite z vrtenjem gumba.

OPOMBA: Ko program nastavite ročno, Če Landxcape™ v nekaj sekundah od uporabnika ne prejme nobenega vnosa, bo odprl stran v stanju pripravljenosti.

Upoštevajte puščico na desni strani gumba, ki kaže na funkcijo, ki jo želite izbrati.

(1) Spremenite PIN kodo

Če želite spremeniti PIN kodo, za 5 sekund hkrati pritisnite in na gumbe. Ikona utripa in "isopomikar Po tem bo prva številka utripala, s tipko ali esite staro kodo PIN in nato za potrditev pritisnite . Naslednja številka utripa. Uporabite isti način za izpolnjevanje drugih številk. Nato se pomakne "P in1", prva številka utripa, nato z ali berite želeno številko, nato pritisnite za potrditev. Naslednja številka bo utripala. Uporabite isto metodo za dokončanje drugih številk. Na primer, nova PIN koda naj bo 0326. Po tem bo "P in2" krožno utripal in prva številka bo znova utripala. Uporabite isto metodo za vnos nove PIN kode, ki ste jo pravkar določili (v tem primeru 0326). Nato bo na zaslonu krožno utripal "P in0326". Vaša koda PIN je bila uspešno spremenjena.

Samo za referenco

[2] Nastavite leto, datum in uro

Nastavitev leta, datuma in časa so obvezne nastavitvene postavke. Če teh postavk ne nastavite, bo to vplivalo na načrtovani čas v naslednji nastavitvi. Te postavke je treba določiti po vrstnem redu leto, datum in čas. Za nastavitev leta obrnite gumb na . Ikona številka na zaslonu utripata, na primer 20 21. Uporabite izate želeno leto. Nato pritisnite , da potrdite in končate z nastavitvijo leta.

Samo za referenco

Medtem bo ikona znova utripala in prikazala se bo številka, ki prikazuje datum, na primer 09.29, kar pomeni 29. september. Ko utripa 09 uporabite ali perite številko in pritisnite za trditev. Nato bo utripala 29. Uporabite isto metodo, da izberete številko in pritisnete da potrdite in končate z nastavitvijo datuma.

09.29 START + HOME - SET CLOCK

Samo za referenco

Medtem bo utripala ikona 📊 in prikazan bo čas, na primer 14:08 . Ko utripa!4 uporabite 📊 izbočna številko in pritisnite za OK potrditev. Potem bo utripala 08 , uporabite isto metodo, da izberete številko in pritisnite OK za potrditev. Sedaj je časovna nastavitev končana in Landxcape™ bo vstopil na stran pripravljenosti.

14:08 START + OK HOME TIME +2.5/2.5/2.5/2.5/2.5/2.5/2.5/2.5/2.5/2.5/2.5/2.5/2.5/2.

Samo za referenco

IDLE START + OK HOME - 3.04V 3.04V 3.04V 3.04V 3.04V

Stran v stanju pripravljenosti

(3) Nastavite čas začetka

Privzeti čas zagona kosilnice je 09:00, ki ga lahko kadar koli spremenite z vrtenjem gumba v položaj START TIME. Po izbiri začetnega časa se na zaslonu prikaže privzeti začetni čas (09:00). Na zaslonu utripata ikona in številka. Ko utripa 09, z in ževite številko, nato pritisnite za potrditev. Nato bo utripalo žisto metodo izberite številko in pritisnite za potrditev. Ko je nastavitev začetnega časa končana, bo Landxcape™ odprl stran v pripravljenosti.

Na primer, z uporabo zgornje metode za nastavitev začetnega časa na 10:30 bo Landxcape™ začel obrezovati ob 10:30.

09:00 START OK HOME TIME 3:00 AM 2:00 PM 12:00 PM

Samo za referenco

IDLE START OK HOME

Stran v stanju pripravljenosti

Možnost 1. Samodejno Priporočen urnik dela glede na regionalne nastavitve)

Obrnite gumb na AUTO. Na primer Števika bo utripala. Z ali izberite želeno območje trate, nato pritisnite potrditev.

A800 START + OK HOME - AUTO

Samo za referenco

V spodnji tabeli so navedeni privzeti delovni čas Landxcape™:

Razpored

Območje (m2)	Nedelja	Ponedeljek Torek		Sreda	Četrtek	Petek Sobota
50	/	/	delo *	/	/	delo *	/
100	/	delo *	/	delo	/	delo *	/
150	/	delo *	/	delo	/	delo *	/
200 ~ 800**	/	delo *	delo	delo	delo	delo *	/

* Rezanje niti bo opravljeno ob prvi košnji dneva. ** V tem primeru je delovni čas od ponedeljka do petka drugačen. Odvisno od območja, ki ste ga nastavili.

Možnost 2. Ročno nastavite urnik dela

Z obračanjem gumba lahko enostavno prilagodite delovni čas. Zavrtite gumb, da izberete želeni delovni čas. Na primer "3d3h", kar pomeni, da bo vaš Landxcape™ deloval 3 dni (ponedeljek, sreda in petek) in trajal 3 ure na dan.

Opomba: Upoštevajte delovni čas, ki ste ga nastavili na gumbu, in Landxcape™ bo na podlagi tega deloval ciklično.

Če je na primer začetni čas nastavljen na 10. uro zjutraj in delovni čas na 3d3h, bo Landxcape™ v ponedeljek, sredo in petek ciklično obrezoval od 10. do 13. ure. Če začnete Landxcape™ v torek ob 14. uri, bo Landxcape™ obrezan samo enkrat.

Naslednji dve tabeli sta podrobni podatki:

TABELA 1

Urnik 3 dni
Čas / na dan	Nedelja	Ponedeljek	Torek	Sreda	Četrtek	Petek Sobota
3 U /	delo *	delo /	delo * /
5 U /	delo *	delo /	delo * /
7 U /	delo *	delo /	delo * /
9 U /	delo *	delo /	delo * /

3d3h START + OK HOME - 3 d4s 3 d5s 3s 100000000000000000000000000000000000000000000000000000000000000000000000000000000

Samo za referenco

TABELA 2

Urnik 5 dni
Čas/ na dan	Nedelja	Ponedeljek Torek		Sreda	Četrtek Petek Sobota
1 u /	delo *	delo delo delo	delo *	/
3 u /	delo *	delo delo delo	delo *	/
5 u /	delo *	delo delo delo	delo *	/
7 u /	delo *	delo delo delo	delo *	/
9 u /	delo *	delo delo delo	delo *	/

* Rezanje niti bo opravljeno ob prvi košnji dneva.

5d3h START + OK HOME - DUTY 3MILL IMPIS 12/07/2018 12/07/2019 12/07/2020 12/07/2021 12/07/2022 12/07/2023 12/07/2024 12/07/2025 12/07/2026 12/07/2027 12/07/2028 12/07/2029 12/07/2030

Samo za referenco

Opomba: V postopku, ki deluje v skladu z urnikom dela, pritisnite, da prisilite Landxcape™, da konča dnevno delo.

in OK

4.4 Kako učinkovito bo moj Landxcape™ pokosil travo?

Časi košnje so za vsako zelenico lahko drugačni, saj nanje vpliva več spodaj omenjenih dejavnikov. Čase košnje lahko nastavljate postopoma, pri čemer Landxcape™ uporabljate pogosteje in tako ugotovite najustreznejšo nastavitev.

Vaš Landxcape™ lahko kosi območja različnih velikosti, upoštevajoč, da na velikost območja lahko vplivajo tudi drugi dejavniki:

• Vrsta trave, in hitrost njene rasti
- Ostrina rezil
• Vlažnost
• Temperatura okolice
- Število ovir, ki jih mora robotska kosilnica zaobiti

Drugače od ostalih kosilnic, Landxcape™ uporablja stranski sistem za polnjenje, ki mu omogoča košnjo večjega predela naenkrat. Dodatno pa luknje na spodjem delu baze za polnjenje omogočajo, da skoznjo trava lahko neovirano raste, zaradi česar baza za polnjenje je videti bolj elegantna.

Na kosilnici Landxcape™ lahko nastavite višino rezanja. Preden prvič začnete z vašim Landxcapom, morate travo porezati do višine največ 6 cm z vašo ročno kosilnico. Nato nastavite rezalno višino vašega Landxcapa za prvo košnjo na največjo nastavitev (6 cm) (Glejte sliko F)

Vaš Landxcape ^TM bo bolje rezal v suhem vremenu. Dokler je trata trdna, lahko Landxcape ^TM deluje v deževnih dneh. Redno preverjajte in čistite kosilnico.

Vaš Landxcape ^TM ne mara neviht z bliski. Če je nevihta z grmenjem zaščitite Landxcape ^TM tako, da ga odklopite iz baze za polnjenje, nato odklopite žico za omejitev in se prepričajte, če se Landxcape ^TM res ne more polniti.

Vaš Landscape ^TM z veseljem kosi travo, zato morajo biti njegova rezila v dobrem stanju. Landscape ^TM lahko večino stvari opravi sam, občasno pa mu boste morali malce pomagati.

• Nikoli ne dovolite, da bi Landxcape™ peljal preko peska.
• Odstranite ali preprečite dostop do ovir, na katera bi Landxcape™ lahko po pomoti zapeljal in poškodoval rezalne kolute
• Odstranite vse ostanke in tujke, ki so na vaši zelenici.

5. Osnovne informacije glede žice za omejitev

5.1 Pritrditev žice za omejitev

S pomočjo merilnika oddaljenosti nastavite ustrezno razdaljo od robu zelenice (več kot 26cm). To je priporočena razdalja. Za ustrezno namestitev uporabite priporočeni merilnik razdalje.

Če tudi vaš sosed uporablja Landxcape™, morate zagotoviti vsaj 1m razdalje med vašo in sosedovo žico za omejitev.

Žica za omejitev mora potekati natančno po meji košnje. Vaš Landxcape™ se lahko zaradi odvečne žice, ki ne omejuje območja

košnje zmede (Glejte sliko G). Če vam pri omejevanju območja košnje ostane žica, jo odrežite in shranite na varno mesto. Vsekakor je pomembno, da nekaj žice pustite zaradi pravilnega pritrjevanja na bazo za polnjenje.

5.2 Zakopavanje žice za omejitev

Če nameravate zakopati žico za omejevanje lahko upoštevate, priporočamo tudi, da najprej pritrdite žico za omejitev s klini, nato pa po potrebi opravite morebitne prilagoditve. Ko do konca namestite žico za omejitev, priporočamo, priporočamo, da Landxcape™-u ukažete, naj obkroži območje, ki ste ga omejili, pritisnite in OK. To bo zagotovilo, da bo Landxcape™ natančno odčitaval mejo košnje in zanesljivo deloval v svojem novem okolju.

Med opazovanjem naprave Landxcape ^TM , ki se premika proti postaji za polnjenje lahko opravite določene prilagoditve postavitve žice za omejitev ter tako zagotovite čimbolj gladko pot naprave Landxcape ^TM pri iskanju postaje za polnjenje. To bo zagotovilo, da bo Landxcape ^TM in se odzival na žico tako dobro, kot se je, ko še ni bila zakopana.

5.3 Spajanje žice za omejitev

Če konfiguracija terena zahteva, da morate žico za omejitev podaljšati, uporabite spojnik. Slednji je vodotesen in zagotavlja zanesljivo električno

povezavo.

Konca obeh žic vstavite v eno od dveh ali treh lukenj na spojniku. Konca žic bosta ustrezno vstavljena v spojnik le, će boste na nasprotni strani, ki je prosojna, videli da segata skozenj. (Glejte sliko H) S kleščami stisnite izboklino na zgornji strani spojnika. (Glejte sliko I1, I2)

OPOZORILO: Če boste žici spojili le tako, da ju boste med seboj prepletli in spoj zaščitili z izolirnim trakom ali uporabili običajni spojnik za električne žice, to ne bo zagotavljalo ustrezne povezave. Vlaga iz tal bi lahko povzročila oksidacijo žice, zato bi slednja po določenemu času lahko počila.

6. Posodobitev programske opreme

Programsko opremo lahko posodobite vsakič, ko je na voljo nova različica. Najnovejšo različico programske opreme si lahko prenesete z naše spletne strani www.landxcape-robotics.com.

Posodobitev preko USB. Navodila za prenašanje in namestitev, si oglejte spodaj:

(1) Poiščite najnovejšo različico programske opreme na: www.landxcape-robotics.com. Shranite datoteko na prazen USB pogon (USB ključ), formatiran v FAT32. Na pogonu izbrišite vse druge datoteke in preverite format. Če pogon ni formatiran v FAT32, ga, prosimo, znova formatirajte. UPOŠTEVAITE: posodobitev programske opreme se prenese kot stisnjena datoteka. Pred nadaljevanjem jo boste morali razširiti ali ekstrahirati.
(2) Postavite Landxcape™ na zavarovano površino. Pritisnite 📋 a izklopite vaš Landxcape.
(3) Vstavite USB disk (ključ) v vhod. (Glejte sliko J1)
(4) Posodobitev se bo začela samodejno. Počakajte, dokler se na zaslonu ne prikaže "USb" (glejte sliko J2, J3), nato odstranite USB pogon (bliskovni pogon) in tesno zaprite zaščitni pokrov. Ko se na zaslonu prikaže "O - - -", je posodobitev končana in Landxcape™ bo prešel na stran za PIN.

Navodilo v okencu je osnovano na privzeti različici programske opreme. Možno je, da nekatere nove funkcije najnovejših različic ne bodo vsebovane v navodilih. Če opazite, da katera od nastavitev ni vsebovana v navodilih, obiščite www.landxcape-robotics.com in si prenesite najnovejša navodila.

7. Vzdrževanje

Landxcape ^™ morate občasno pregledati. Landxcape ^™ deluje s polno močjo in vsake toliko časa ga morate očistiti in zamenjati morebitne obrabljene dele. Če je stikalo za vklop/izklop v okvari, Landxcape ^™ ne uporabljajte.

Pred vsakim servisiranjem in vzdrževanjem izklopite napravo.

V nadaljevanju vas želimo seznaniti s postopki vzdrževanja in nege vašega Landxcape™.

7.1 Skrbite, da bodo rezila vedno ostra

OPOZORILO: Pred čiščenjem, nastavljanjem ali menjavo rezil, obvezno IZKLOPITE Landxcape™ in si nadenite

zaščitne rokavice.

OPOZORILO: Pri nameščanju novih rezil, poskrbite, da boste hkrati zamenjali VSA rezila. Pri pritrjevanju rezil, obvezno

uporabite nove vijake. To je pomembno zaradi zadrževanja in ravmovesja koluta z rezili. Če ne bosta uporabili novih vijakov, to lahko privede do resnih poškodb.

Landxcape™ ne reže trave na način, kot jo režejo ostale kosilnice. Njegova rezila so na vseh 2 robovih ostra kot britev in se vrtijo v obeh smereh in tako zagotavljajo maksimalno kapaciteto rezanja (Glejte sliko K). Rezila vašega Landxcape™ imajo 2 rezalne robove. Rezalni kolut se bo naključno vrtel naprej in nazaj in pri tem uporabljal obe rezili. To pomaga zmanjšati pogostost menjavanja rezil. Pri vsakodnevni košnji, lahko z enim robom rezila kosite travo približno 2 mesece. Redno preverjajte, će rezila ne postajajo okrušena ali poškodovana in jih v teh primerih takoj zamenjajte. Ko se obrabijo vsi robovi rezila, slednja zamenjajte z rezervnimi, ki so priložena v paketu Landxcape™. Nadomestna rezila lahko kupite pri vašem najbližjem trgovcu Landxcape™.

A. Menjava rezil

Po preteku nekaj časa, običajno enkrat na sezono, boste morali rezila Landxcape™ a zamenjati z novimi. Zato pri menjavi rezil poskrbite, da boste zamenjali vsa rezila hkrati. Lahko jih zamenjate z rezervnimi, ter hkrati uporabite tudi rezerve vijake, ki so bili priloženi vaši napravi Landxcape™.

Pred menjavo rezil Landxcape™ izklopite napravo in si nadenite zaščitne rokavice. Nato sledite tem korakom:

1. Nežno obrnite Landxcape ^TM okoli
2. Odprite pokrov akumulatorja in slednjega odstranite iz ležišča.
3. S križnim izvijačem odvijte vijake rezil. (Glejte sliko L)
4. Trdno privijte nova rezila
5. Akumulator vstavite v ležišče in zaprite pokrov.

Pomembno: Ko privijte rezila na kolut, preverite, će se slednji prosto vrti.

7.2 Skrbite, da bo naprava vedno čista

OPOZORILO: Pred čiščenjem IZKLOPITE Landxcape™. Pred čiščenjem rezalnega koluta si nadenite zaščitne ce in nikoli ne uporabljajte tekoče vode.

A. Čiščenje ohišja

Vaš Landxcape™ bo deloval boljše in dlje, će ga boste redno čistili. Ker je vaš Landxcape™ električna naprava, morate paziti pri njegove čiščenju, zato za čiščenje NIKOLI ne uporabljajte cevi za zalivanje vrta, niti na noben drug način ne polivajte vode po vaši napravi Landxcape™, priporočamo, da za čiščenje uporabljate razpršilko, ki ste jo napolnili z vodo. Pri čiščenju ohišja uporabite mehko ščetko ali čisto krpo, ne priporočamo pa, da uporabljate raztopine ali sredstva za poliranje (Glejte sliko M). Pri čiščenju tudi poskrbite, da boste odstranili vso nakopičeno travo in nečistoče.

B. Čiščenje spodnjega dela

Ponovno poudarjamo, da morate pred dotikanjem rezalnega koluta obvezno IZKLOPITI Landxcape™ preko guba ON/Off (VKLOP/IZKLOP) in si nadeti zaščitne rokavice.

Najprej obrnite napravo Landxcape™ okoli, da boste lahko dostopali do spodnjega dela. Videli boste rezalni kolut, ohišje, sprednje kolo ter pogonsko kolo. Z mehko ščetko ali vlažno krpo temeljito očistite celotno napravo.

OPOZORILO: NIKOLI ne čistite spodnjega dela Landxcape™-a s tekočo vodo. Pri tem bi lahko poškodovali dele naprave. (Glejte, N2)

Zavrtite rezalni kolut in preverite, če se prosto vrti. Preverite, če se rezila prosto vrtijo preko pritrdilnih vijakov. Odstranite morebitne ovire.

POMEMBNO: Odstranite morebitne nečistoče, ki bi lahko povzročile okvaro rezalnega koluta. Tudi najmanjša razpoka že lahko povzroči, da vaš Landxcape™ ne bo več učinkovito kosil.

C. Čiščenje kontaktnih priklopov in trakov napajalnika

S krpo očistite kontaktni priklop na bazi za polnjenje in trak napajalnika na Landxcape ^™ . Občasno odstranite nakopičeno travo in nečistoče, ki so se nabrale na kontaktnih priklopih in trakovih napajalnika in tako zagotovite, da se bo Landxcape ^™ uspešno polnil.

7.3 Življenjska doba akumulatorja

Srce vaše naprave Landxcape™je 20 V li-ion akumulator. Za pravilno shranjevanje baterije se prepričajte, da je popolnoma napolnjena in shranjena v hladnem, suhem prostoru.

OPOMBA: Priporočena temperatura uporabe naprave Landxcape ^TM je med 0-55°C.

Življenjska doba Landxcape™ovega akumulatorja je odvisna od več dejavnikov, med drugim:

• Čas trajanja sezone košenja trave v vašem kraju.
  • Dnevnim številom ur košnje
  • Vzdrževanje akumulatorja med shranjevanjem

Landxcape™ lahko polnite tudi ročno, brez priklopljene žice za omejitev.

1. 1. Bazo za polnjenje priklopite v stabilno omrežje. Vklopila se bo zelena lučka baze za polnjenje.
2. Ročno priklopite Landxcape ^TM v bazo za polnjenje, medtem naj bo Landxcape ^TM odklopljen. (Glejte sliko 0)
3. Zelena utripajoča lučka na bazi za polnjenje, Landxcape ^TM se bo pričel polniti.

7.4 Shranjevanje preko zime

Vaš Landxcape ^™ bo deloval dlje in boljše, će ga boste preko zime ustrezno shranjevali. Čeprav je vaš Landxcape ^™ čvrst in trpežen, vam priporočamo, da ga preko zime shranite v vrtno lopo ali v garažo.

Preden pripravite Landxcape™ za zimsko mirovanje, priporočamo, da:

• Temeljito očistite Landxcape
• Popolnoma napolnite baterijo in jo odstranite iz Landxcapa
• Izklopite električno napajanje

Če želite doseči čim večjo življenjsko dobo baterije, napolnite baterijo in jo odstranite iz Landxcapa pred shranjevanjem v zimskem času.

OPOZORILO: Zaščitite spodnji del Landxcape™-a z vodo. NIKOLI ne shranjujte Landxcape™-a obrnjenega pokonci in zunaj, kjer bi vanj lahko pritekala voda.

Žico za omejitev lahko pustite v zemlji, njena konca pa morate zaščititi s pločevinko in namastiti. Če bazo za polnjenje pustite zunaj preko zime, naj ostaneta konca žice za omejitev priklopljena.

OPOMBA: Po zimskem shranjevanju napravo Landxcape™ preverite, će so trakova napajalnika in kontaktna priklopa čisti, vsekakor pa vam priporočamo, da stične površine očistite s finim brusnim papirjem.

7.5 Menjava akumulatorja.

OPOZORILO: Pred nastavitvami, menjavo ali popravili ugasnite napravo.

Pred menjavo rezil, obvezno IZKLOPITE Landxcape™ in si nadenite zaščitne rokavice.

Če morate zamenjati akumulator, sledite naslednjim korakom:

1. Pazljivo obrnite Landxcape ^TM okoli.
2. Odvijte vijake na akumulatorju. Odstranite pokrov akumulatorja. (Glejte sliki P1)
3. Vzemite akumulator iz ležišča. Pritisnite zaponko in razprite konektorja. (Glejte sliki P2)

OPOMBA: Akumulatorja ne dvigujte za kable. Primate spojko kabla in sprostite pritrdilo.

1. Namestite nov akumulator, spojite kabla in pritrdite pritrdilo. (Glejte sliko P3, P4)
2. Namestite akumulator kot je predpisano. (Glejte sliko P5) Pokrov namestite nazaj v prvojni položaj in čvrsto privijte vijake.

8. Funkcijska sporočila

Zaslon Sporoči	o Ukrep
- F : -	Aktiviran je zamik zaradi dežja. Ni potrebno ukrepati.

9. Sporočila o napakah

Simptom Vzrok	Opravilo
-81-	Izven delovnega območja	1. Če je LandxcapeTM dejansko zunaj območja: ga ugasnite in odnesite v območje košnje.Pritisnite gumb za vklop. Pritisnite [IMAGE], nato pritisnite [IMAGE]2. Če je LandxcapeTM v območju košnje, preverite će je LED lučka na postaji za polnjenje zelena Če ni, preverite će je postaja za polnjenje pravilno priključena na polnilnik, in polnilnik priključen na primerno napajanje. Če je temu tako, to pomeni da so konci žice za omejitev nepravilno vpeti, in jih morate obrniti.3. Vklopila se bo rdeča lučka baze za polnjenje, preverite ali je mejna žica dobro pritrjena na sponke na polnilni bazi. Če se težave nadaljujejo, preverite, ali je bila mejna žica prerezana.
-82-	Motor za pogon koles je blokiran	1. Izklopite napravo: odnesite LandxcapeTM v območje brez ovir;2. Vklopite napravo.Pritisnite [IMAGE], nato pritisnite [IMAGE]3. Če se sporočilo z napako še vedno pojavlja; izklopite LandxcapeTM in ga obrnite okoli, ter preverite, će kaj ovira kolesa pri vrtenju.4. Odstranite morebitne ovire, obrnite LandxcapeTM nazaj v položaj za delovanje in ga vklopite.Pritisnite [IMAGE], nato pritisnite [IMAGE]
-83-	Blokiran rezalni kolut	1. Izklopite napravo;2. Obmite LandxcapeTM na hrbtno stran in preverite ali kaj ovira rezila pri vrtenju.3. Odstranite morebitne ovire.4. Obmite LandxcapeTM in ga vklopite, ter odnesite na območje z nizko travo oziroma nastavite višino košnje;5. Vklopite napravo. Pritisnite [IMAGE], nato pritisnite [IMAGE]
-84-	LandxcapeTM zagozden.	1. Izklopite napravo;2. Odnesite LandxcapeTM v območje brez ovir;3. Vklopite napravo. Pritisnite [IMAGE], nato pritisnite [IMAGE]4. Če se sporočilo z napako še vedno pojavlja; izklopite napravo; obrnite LandxcapeTM na glavo. Preverite, ali kar koli onemogoča vrtenje koles.5. Odstranite morebitne ovire, obrnite LandxcapeTM nazaj v položaj za delovanje in ga vklopite.Pritisnite [IMAGE], nato pritisnite [IMAGE]
-85-	LandxcapeTM dvignjen gor	1. Ugasnite napravo.2. LandxcapeTM odnesite v območje brez ovir in ga vklopite. Pritisnite , nato pritisnite .3. Če se sporočilo o napaki še vedno prikazuje: izklopite Landxcape, obrnite LandxcapeTM na glavo in preverite, ali kaj preprečuje vrtenje sprednjih koles.4. Odstranite katerekoli možne ovire, obrnite LandxcapeTM nazaj v položaj za delovanje in ga vklopite. Pritisnite [IMAGE], nato pritisnite [IMAGE]
-86-	LandxcapeTM je v pokončnem položaju.	Postavite LandxcapeTM pokonci. Pritisnite [IMAGE], nato pritisnite . [IMAGE]
-87-	Napaka baterijePredolgo traja, da se Landscape vrne v polnilno bazo.	1. Preverite temperaturo baterije. Če je temperatura previsoka, počakajte, da se ohladi.Pritisnite [IMAGE], potem [IMAGE]2. Nadomestite z novo baterijo. Znova zaženite Landxcape. Pritisnite [IMAGE], potem [IMAGE]3. Če se napaka večkrat ponovi, poskusite spremeniti urnik dela.Ročno zapeljite LandxcapeTM v polnilno bazo za polnitev. Ko je LandxcapeTM popolnoma napolnjen, Pritisnite potem OK Glejte navodila za namestitev.
	Napaka ni znana.	Znova zaženite Landxcape. Pritisnite potem OK je se sporočilo o napaki še vedno prikazuje, se za pomoč obrnite na servisnega zastopnika.

OPOMBE

• Preden vklopite napravo, vedno preverite, da je Landxcape ^TM v območju košnje. Če ne, bo prikazano sporočilo »«ČTá sporočilo se bo pojavilo tudi, če Landxcape ^TM postavite preko žice za omejitev.
• Če v kakršnemkoli primeru—npr. zabava, otroci se igrajo,..—želite parkirati Landxcape ^TM v bazo za polnjenje: pritisnite 📄 . dbxcape ^TM se bo vrnil v bazo in ostal tam. Ali pritisnite 📍 , da zaprete Landxcape ^TM .
• Če se težave ponavljajo na istem območju vašega vrta, imate mogoče problem v omejevalnih žicah zato se obrnite na prejšnje namestitvene korake in navodila in preglejte vaše nastavitve z njihovo pomočjo.
• Če je vaš vrt razdeljen v dve območji s prehodom (ožjim kot 1 meter) in eden nima dostopa do polnilne baze: ko se Landxcape™ izprazni, ga ročno odnesite v polnilno bazo, ter polnjenje akumulatorja se bo začelo.
• Če Landxcape ^TM začne naenkrat neobičajno delovati, ga ponovno zaženite. Če težava ni odpravljena, poskusite odstraniti in ponovno namestiti akumulator. Če se težava s tem ne resi, se posvetujte s servisno službo Landxcape ^TM .
• Naprave nikoli ne perite z visokotlačnim čistilnikom. To bi lahko poškodovalo akumulator ali napravo.

10. Odpravljanje napak

Če vaš Landxcape™ ne deluje pravilno, sledite navodilom za odpravljanje težav. Če se napake še vedno ponavljajo, se posvetujte s trgovcem, pri katerem ste napravo kupili.

Simptom Vzrok Opravilo
LED lučka na postaji za polnjenje se ne vklopi.	Postaja za polnjenje nima dovoda električne energije.	Preverite,če je napajalni kabel pravilno priključen na polnilnik in polnilnik priključen v ustrezen vir napajanja.
Vklopila se bo rdeča lučka baze za polnjenje.	Žica za omejitev ni priklopljena.	Preverite,če je žica za omejitev pravilno povezana v postajo za polnjenje.Preverite,če so v žici za omejitev kakšne prekinitve,še posebej na koncih žice.
LandxcapeTM se vklopi, vendar se rezila ne vrtijo	LandxcapeTM išče bazo za polnjenje (razenče pritisnete [IMAGE] [IMAGE], da ga pošljete na polnilno bazo).	To je običajno, LandxcapeTM se mora napolniti, med samodejnim vračanjem in iskanjem baze za polnjenje pa se rezalni kolut ne vrti.
LandxcapeTM vibrira	Rezila so morda poškodovana. Preverite stanje rezil.	Preverite rezila in jih v primeru poškodb zamenjajte z novimi.Očistite nakopičeno blato in tujke z rezil in rezalnega koluta.
Trava je pokošena neenakomerno	LandxcapeTM ne obratuje dovolj časa na dan. Podaljšajte dnevni čas delovanja
	Območje košnje je preveliko.	Poskusite zmanjšati območje košnje ali dodajte več časa za košnjo
	Rezila so topa. Zamenjajte rezila in vijake ter naravnajte rezalni kolut.
	Višina rezanja je nastavljena prenizko glede na dolžino trave.	Povišajte višino rezanja in jo nato postopoma znižujte
	Okoli rezil se je navila trava ali tujek. Preverite rezalni kolut in odstranite travo ali tujek.
	Okoli rezalnega koluta ali okrova motorja se je nakopičila trava	Preverite,če se rezalni kolut prosto vrti. Morda boste morali odstraniti rezalni kolut in odstraniti nečistoče.
Vaš LandxcapeTM je znotraj svojega območja in žica za omejitev je povezana z napajanjem. Toda na zaslonu je prikazano besedilo »- ∈ 1-«.	Žica za omejitev ni pravilno vpeta. Obrnite konce	žice za omejitev.
	Mejna žica je pretrgana. Popravite poškodovano	mejno žico s spojniki.
Čas polnjenja presega nazivni čas polnjenja.	Ostanki trave, ki so se nakopičili med kontaktna priklopa in trakova napajalnika preprečujejo povezavo.	S krpo očistite kontaktna priklopa na bazi za polnjenje in trakova napajalnika na napravi LandxcapeTM.
	Zaradi previsoke temperature se je aktiviral program za varovanje polnjenja.	Bazo za polnjenje namestite v senco in počakajte, da se ustrezno ohladi.
Kosilnica se ne polni.	Postaja za polnjenje nima dovoda električne energije.	Preverite, će je napajalni kabel pravilno priključen na polnilnik in polnilnik priključen na primerno napajanje.
	Med ročnim polnjenjem ne obratuje. Glejte ročno	polnjenje v razdelku 7.3.
LandxcapeTM začenja imeti vse krajše čase delovanja med posameznimi polnjenji.	Nekaj se je zagozdilo med rezila.	Odstranite rezalni kolut in ga očistite Trava je previsoka in pretrda.
	LandxcapeTM deluje preobremenjeno.	Preverite rezalni kolut in rezila ter odstranite travo ali tujek.
	Akumulator je morda izpraznjen ali iztrošen. Namestite nov akumulator.
LandxcapeTM ne obratuje toliko časa, kot je nastavljen.	Ura ni pravilno nastavljena. Uro nastavite na pravi čas, glejte razdelek 4.3.
	Nastavljeni časi košenja za LandxcapeTM niso ustrezni.	Spremenite nastavitve časa vklopa in izklopa kosilnice.
	Kosilnica LandxcapeTM je bila ročno nameščena v polnilno postajo.	Pritisnite in nato
	Baterija se ne polni, ker se temperatura v vročem vremenu poveča nad 55°C.	Počakajte, da se baterija ohladi.
LandxcapeTM se ne more pravilno vstaviti v bazo za polnjenje	Okoljski vplivi. Ponovno zaženite Landxcape	TM.
	Ostanki trave, ki so se nakopičili med kontaktna priklopa in trakova napajalnika preprečujejo povezavo.	S krpo očistite kontaktna priklopa na bazi za polnjenje in trakova napajalnika na napravi LandxcapeTM.
Zelena lučka na bazi za polnjenje se VKLOPI preden se konča polnjenje.	Baza za polnjenje se pregreva.	Bazo za polnjenje namestite v senco in počakajte, da se ustrezno ohladi.
LandxcapeTM je izven območja žice za omejitev.	Žica za omejitev je nameščena tako, da so koti preostri.	Preverite, će so koti v katerih je nameščena žica za omejitev zadosti topi.
LandxcapeTM ne kosi površine v območju žice za omejitev.	Območje rezanja je večje kot je dovoljeno za LandxcapeTM.	Zmanjšajte območje košnje ali uporabite LandxcapeTM, ki omogoča večje območje košnje.
LandxcapeTM se blizu žice za omejitev obrme ali vrti.	Žica za omejitev drugega LandxcapeTM ali robotske kosilnice druge blagovne znamke je nameščena preblizu.	Zagotovite, da bo žica za omejitev vašega LandxcapeTM vsak 1 m oddaljena od sosedove žice za omejitev.
	V mokrih razmerah lahko električni signal, na mestu, kjer je bil ažica spojena ali pretrgana, odteka.	Preverite spoje žice za omejitev. Izolirajte, da se zagotovite popolno vodotesno povezavo.
	Zaradi poškodovane izolacije, prihaja do odtekanja električnega signala.	Poškodovano žico za omejitev lahko spojite s kabelskimi spojkami.
Kolesa LandxcapeTM drsijo ali uničujejo zelenico.	Tujke, kot so vejice, so lahko zagozdene pod LandxcapeTM.	Odstranite tujke iz spodnjega dela LandxcapeTM.
	Trava je preveč mokra. Počakajte, da se trava posuši.
LandxcapeTM lahko zaradi prevelike hitrosti, ki jo pridobi med vožnjo navzdol, lahko zapelje izven označenega območja	Žica za omejitev je nameščena na klančini z naklonom, ki je večji od 17% (10°).	Žico za omejitev napeljite proč od klančin, ki imajo naklon večji od 17% (10°). Podrobnosti si oglejte v navodilih za namestitev.
Erpo	Pojavi se napaka pri posodobitvi programske opreme.	Poskusite znova v skladu z razdelkom "Posodobitev programske opreme".
Kosilnica LandxcapeTM dela kroge; zavija levo ali desno četudi pred napravo ni ovir.	Mejna žica druge kosilnice LandxcapeTM oziroma druge robotske kosilnice je postavljena preblizu.	preverite, ali je mejna žica vaše LandxcapeTM kosilnice postavljena vsaj 1 m stran od sosednje mejne žice. Če problema ni mogoče rešiti, za pomoč kontaktirajte LandxcapeTM servisnega agenta.
Tipkovnica na kosilnici ne deluje.	Tipkovnica je pokvarjena. Ponovno zaženite Lar	dxcape ^TM . Če to ne reši problema, za 10 sekund pritisnite gumb za vklop/izklop in ponastavite Landxcape ^TM . Če problema ni mogoče rešiti, za pomoč kontaktirajte Landxcape ^TM servisnega agenta.
	Slaba povezava kabla med nadzorno ploščo in matično ploščo ali poškodovan kabel.
	Tipkovnico je potrebno ponastaviti.
Kosilnica se na izogiba oviram.	Mejna žica druge kosilnice Landxcape ^TM oziroma druge robotske kosilnice je postavljena preblizu.	preverite, ali je mejna žica vaše Landxcape ^TM kosilnice postavljena vsaj 1 m stran od sosednje mejne žice. Če problema ni mogoče rešiti, za pomoč kontaktirajte Landxcape ^TM servisnega agenta.
	Ovira je nižja od 10 cm.	To je normalno.

Varovanje okolja

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

Tehnični podatki

Vrsta LX835 (8 - - oznaka naprave, predstavnik robotske kosilnice)

	LX835
Nominalna napetost 20V	--- Max.*
Št. vrt. v prostem teku (/min) 2800
Območje rezanja (m2)	800
Premer rezanja (cm) 18
Višina rezanja (mm) 30-60
Položaji višine rezanja 4
Najv. Naklon 35% (20°)
Vrsta akumulatorja	Li-ion
Model akumulatorja	LA0002
Čas polnjenja pribl. (hr)	2
Model polnilca	LA8001 / LA8002
Napetost polnilca	Vhod: 100-240V~50/60Hz, 38W,lzhod: 20V --- , 1.5A
Teža naprave (kg)	8.3
Senzor za dež	Y
Stopnja zaščite	III
Frekvenčni pas sistema induktivne zanke	77 Hz
Največja moč RF induktivne zanke	82 dBμA/m

*Napetost merjena, ko naprava ni bila obremenjena. Začetna napetost akumulatorja dosega največ 20V. Običajna napetost je 18V.

Hrup in tehnični podatki

Vrednotena raven zvočnega tlaka	L_pA = 40.6 dB (A) K_pA = 3.0 dB(A)
Tehtana vrednost zvočne moči	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)
Če raven zvočnega tlaka presega 80dB (A), obvezno uporabljate zaščito za sluh

Določene ravni hrupa z naprave se ne morete izogniti. Poskrbite, da boste dela z višjo ravnjo hrupnosti načrtovali ob ustreznih trenutkih. Načrtujte tudi odmore, hkrati pa poskrbite za najkrajše možne čase delovanja. Upoštevajoč opriporočil az aosebno zaščito, naj prisotni uporabljajo predpisano zaščitno opremo za sluh.

Pripomočki

	LK835
Vijakov	9
Baza za polnjenje	1
Klinov za pritrditev baze za polnjenje	8
Žice za omejitev	180m
Klinov za žico	250
Šest robi ključ	1
Merilnik razdalje od meje košnje	2
Rezil	9
Spojnik	2
Akumulator (LA0002) 1
Polnilec (LA8001 / LA8002)	1

Priporočamo vam, da nadomestne dele kupujete v isti trgovini, kjer ste kupili orodje. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

Izjava o skladnosti

Mi.

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

V imenu družbe Positec izjavljamo, da je izdelek,

Opis Robotska kosilnica

Vrsta LX835 (8 - oznaka naprave, predstavnik robotske kosilnice) (Serijska številka se nahaja na zadnji strani) s polnilnikom akumulatorjev LA8001 / LA8002 ter postajo za polnjenje LA3001

Funkcija Rezanje trave

Skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC spremenjena z 2005/88/EC, 2014/53/EU

2000/14/EC spremenjena z 2005/88/EC

- Postopek za ugotavljanje skladnosti, glede na

- Izmerjena raven zvočne moči 60.6 dB (A)

- Deklarirana raven zvočne moči 63 dB (A)

Dodatek V

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233:2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime Marcel Filz

Naslov Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding

Namestnik glavnega inženirja za testiranje in certificiranje

Positec Technology (China) Co., Ltd.
