| Vrsta izdelka | Kompenktni puhalnik / sesalnik listja s funkcijami sesanja, pihanja in mletja |
| Znamka | Güde |
| Model | LS 2600 |
| Največja moč | 2500 W (P1) |
| Napetost / frekvenca | 230 V / 50 Hz |
| Razred zaščite | II |
| Stopnja zaščite | IP20 |
| Največja hitrost zraka | 270 km/h |
| Pretok zraka (sesanje/pihanje) | 14 m³/min |
| Stopnja mletja | 10:1 |
| Prostornina zbiralne vreče | 35 L |
| Teža | 4,0 kg |
| Dolžina napajalnega kabla | 350 mm (H05VV-F) |
| Raven vibracij | 1,318 m/s² |
| Raven zvočne moči (LWA) | 104 dB(A) |
| Hitrost motorja | 14 000 min⁻¹ |
| Številke naročila | 94052 / 94056 |
| Vsebina paketa | Ročaj, upravljalni ročaj, stikalo ON/OFF, napajalni kabel, transportni pas, zbiralna vreča, cevi za pihanje/sesanje, preklopna ročica |
| Funkcije | Sesanje, pihanje, mletje |
| Varnost | Priporočljivo zaščitno stikalo za diferenčni tok; obvezno nošenje očal, rokavic, čelade; vzdrževanje varnostne razdalje 6 m |
| Uporaba | Zasebni vrt (sesanje listja, trave, majhnih vej) |
| Garancija | V skladu s priloženim garancijskim listom |
| Vzdrževanje | Čistiti po uporabi; preveriti mlinček za mletje; shraniti na suhem mestu |
Pogosto zastavljena vprašanja - LS 2600 Güde
Vprašanja uporabnikov o LS 2600 Güde
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Pihalnik v formatu PDF brezplačno! Poiščite svoja navodila LS 2600 - Güde in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. LS 2600 znamke Güde.

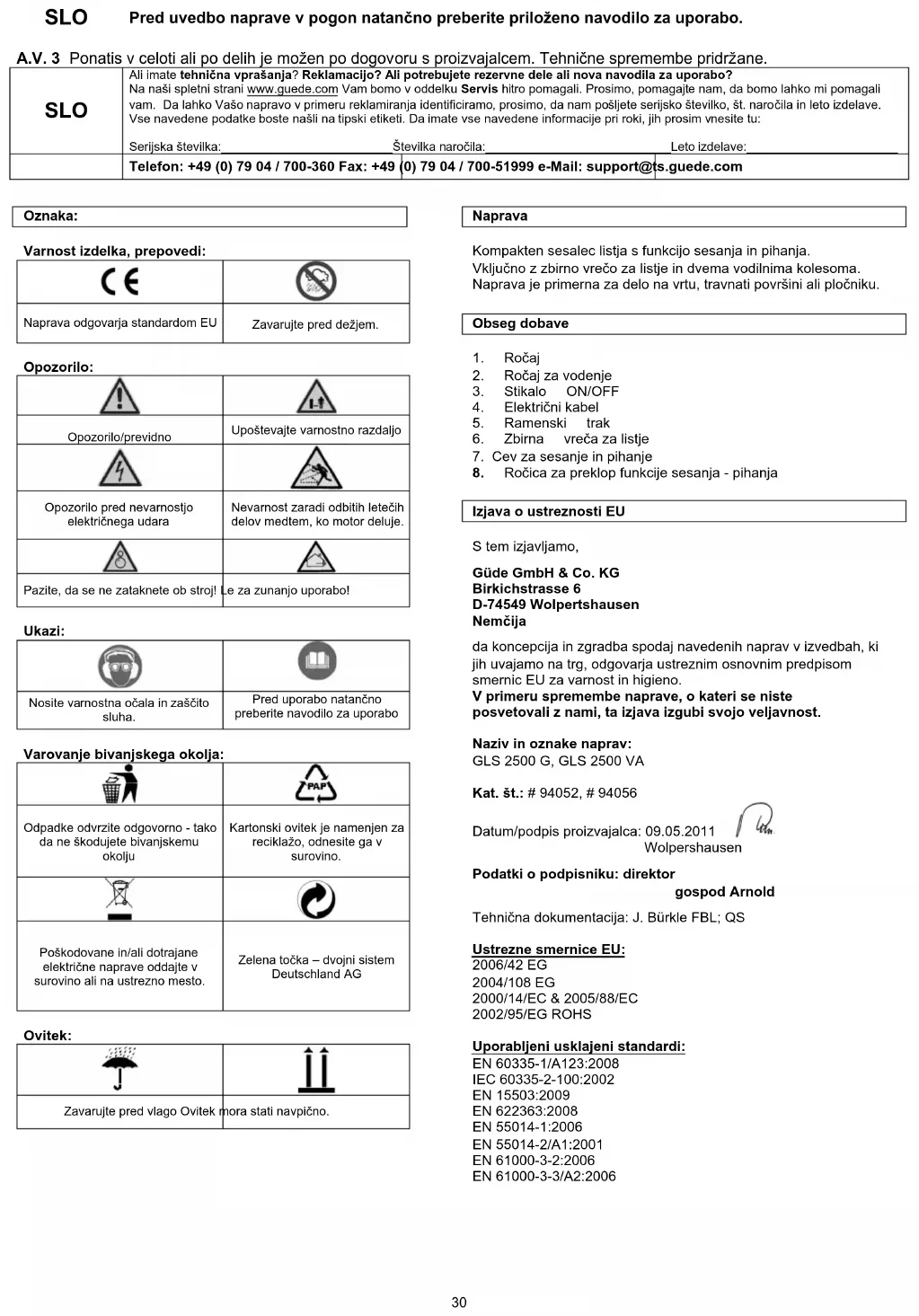

NAVODILA ZA UPORABO LS 2600 Güde
Slovenščina SLO 30-32
Originalna navodila za uporabo
Pred uvedbo naprave v pogon natančno preberite priloženo navodilo za uporabo.
A.V. 3 Ponatis v celoti ali po delih je možen po dogovoru s proizvajalcem. Tehnične spremembe pridržane.
| SLO | Ali imate tehnična vprašanja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo?Na naši spletni straniwww.guede.comVam bomo v oddelkuServishitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagalivam. Da lahko Vašo napravo v primeru reklamiranja identificiramo, prosimo, da nam pošljete serijsko številko, št. naročila in leto izdelave.Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu: | |
| Serijska številka:Številka naročila:Leto izdelave: | ||
| Telefon: +49 (0) 79 04 / 700-360 Fax: +49(0) 79 04 / 700-51999 e-Mail: support@ts.guede.com | ||
Oznaka:
Varnost izdelka, prepovedi:
| CE | |
| Naprava odgovarja standardom EU | Zavarujte pred dežjem. |
Opozorilo:
| Opozorilo/previdno | Upoštevajte varnostno razdaljo |
| Opozorilo pred nevarnostjo električnega udara | Nevarnost zaradi odbitih letečih delov medtem, ko motor deluje. |
| Pazite, da se ne zataknete ob stroj! | Le za zunanjo uporabo! |
Ukazi:
| Nosile varnostna očala in zaščito sluha. | Pred uporabo natančno preberite navodilo za uporabo |
Varovanje bivanjskega okolja:
| Odpadke odvrzile odgovorno - tako da ne škodujete bivanjskemu okolju | Kartonski ovitek je namenjen za reciklažo, odnesite ga v surovino. |
| Poškodovane in/ali dotrajane električne naprave oddajte v surovino ali na ustrezno mesto. | Zelena točka – dvojni sistem Deutschland AG |
Ovitek:
| Zavarujte pred vlago Ovitek mora stati navpično. | |

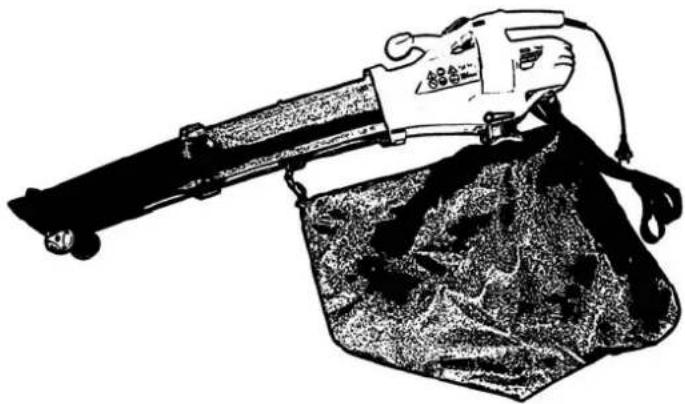

Naprava
Kompakten sesalec listja s funkcijo sesanja in pihanja.
Vključno z zbirno vrečo za listje in dvema vodilnima kolesoma.
Naprava je primerna za delo na vrtu, travnati površini ali pločniku.
Obseg dobave
- Ročaj
- Ročaj za vodenje
- Stikalo ON/OFF
- Električni kabel
- Ramenski trak
- Zbirna vreča za listje
- Cev za sesanje in pihanje
- Ročica za preklop funkcije sesanja - pihanja
Izjava o ustreznosti EU
S tem izjavljamo,
Güde GmbH & Co. KG
Birkichstrasse 6
D-74549 Wolpertshausen
Nemčija
da koncepcija in zgradba spodaj navedenih naprav v izvedbah, ki jih uvajamo na trg, odgovarja ustreznim osnovnim predpisom smernic EU za varnost in higieno.
V primeru spremembe naprave, o kateri se niste posvetovali z nami, ta izjava izgubi svojo veljavnost.
Naziv in oznake naprav:
GLS 2500 G, GLS 2500 VA
Kat. št.: # 94052, # 94056
Datum/podpis proizvajalca: 09.05.2011
Wolpershausen
Uporabljeni usklajeni standardi:
EN 60335-1/A123:2008
IEC 60335-2-100:2002
EN 15503:2009
EN 622363:2008
EN 55014-1:2006
EN 55014-2/A1:2001
EN 61000-3-2:2006
EN 61000-3-3/A2:2006
ISO/TR11638-1995
Izmerjeno raven zvočnega tlaka LWA = 81,2 dB Izmerjeno raven zvočne moči: LWA = 101,2 dB Zajamčena raven zvočne moči: LWA = 104 dB
Navedene vrednosti so emisijske vrednosti in zato ne predstavljajo nujno tudi vrednosti, ki so na delovnem mestu. Čeprav obstaja povezava med emisijskimi in imisijskimi nivoji, iz tega ne moremo natančno ugotoviti ali so potrebni dodatni ukrepi ali ne. Dejavniki, ki bi lahko vplivali na trenutni no imisij na delovnem mestu, vključujejo čas delovanja hrupa, lastnosti delovnega prostora, druge vire hrupa itd., npr. Število strojev in ostalih sosednjih postopkov. Dovoljene vrednosti za konkretna delovna mesta se lahko razlikujejo od države do države. Ta informacija naj uporabniku služi za boljšo oceno nevarnosti in tveganja.
Garancija
Pogoji garancije so opisani v priloženem garancijskem listu.
Splošna varnostna navodila
Še pred uporabo naprave natančno preberite priloženo navodilo za uporabo. Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center).
PREDVSEM ZARADI LASTNE VARNOSTI, UPOŠTEVAJTE PROSIM SLEDEČE NAPOTKE:
Opozorilo: Uporabljajte le skupaj z zaščito zaščitnoalo proti nihanju napetosti! Posvetujte se z
stikalo proti n električarjem.
- Uporabnik odgovarja za nesreče in nevarnosti, ki jih povzroči tretjim osebam, ali sebi oz. na svojem premoženju.
- Otroci in domače živali morajo stati v varni razdalji od delujoče naprave (varnostna razdalja je najmanj 6 metrov).
- Pri delu s sesalcem vedno uporabljajte varne, čevlje s podplati, ki ne drsijo, delovne rokavice, zaščitna očala in dolge hlače.
- Uporabljajte dihalni respirator, će napravo uporabljate v prašnem okolju.
- Nikoli ne usmerjajte sesalca na obraz drugih oseb.
- Vedno pazite da se z rokami, lasmi ali delom obleke ne dotaknete odprtin in gibljivih delov naprave.
- Ne nosite preširoke obleke, nakita, ki bi se lahko ujela ali prekrila odprtino za dovod zraka v napravo.
- Preden napravo vklopite, vedno pazite, da bo pravilno montirana.
- Nikoli ne uporabljajte naprave, če dežuje ali v vlažnem okolju.
- Redno preverjajte električno napeljavo: će je poškodovana prepustite, da jo zamenjajo na pooblaščenem servisu ali drug kvalificiran serviser.
- Vsi ročaji in držaji morajo biti suhi, čisti in razmaščeni.
- Preden napravo vklopite se prepričajte, da so vse zunanje matice, vijaki in stezniki trdno priviti in varni.
- Nikoli ne puščajte sesalca delovati, će leži poševno oz. vodoravno. Izdelan je tako, da ga lahko varno uporabljate le v navpični legi.
- Ne sesajte gorečih delov, npr. tlečih cigaretnih ogorkov ali ostankov tlečega oglja.
- Ne sesajte vnetljivih, strupenih ali eksplozivnih materialov.
- Ne sesajte mokrega listja / gradbenih ruševin.
- Funkcije sesanja ne uporabljajte, će ni nameščena lovilna vreča.
- S prižganim sesalcem ne peljite čez asfaltirano ali makadamsko cesto.
- V sesalno odprtino naprave ne vtikajte rok.
- Pri delu z napravo uporabljajte zaščitna očala.
Ukrepi v zasilnih primerih
Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času.
Zavarujte jo pred drugimi nevarnostmi in jo pomirite.
Uporaba v skladu z namenom
Naprava za sesanje listja se uporablja izključno za sesanje listja in vrtnih odpadkov – trava in manjše veje.
Proizvajalec ne odgovarja za morebitne škode, ki bi nastale zaradi neupoštevanja priporočil, navodil in napotkov, ki so zajeti v tem navodilu za uporabo.
Sesalec listja je po svojem namenu uporabe primeren za privatno uporabo. Naprave za privatno uporabo doma in na vrtu so naprave, ki se uporabljajo doma in na vrtu. To ne velja za javna mesta, parke in športne stadione, prav tako to ne velja v poljedelstvu in gozdarstvu.
Odstranjevanje
Napotki za odstranjevanje izhajajo iz ideogramov, ki se nahajajo na napravi oziroma na ovitku. Njihov pomen je razložen v poglavju »Oznake na napravi«.
Zahteve, ki jih mora spolnjevati uporabnik
Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.
Izobrazba
Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.
Minimalna starost
Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mladoletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja.
Šolanje
Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno.
Tehnični podatki
| Napetost: 230 V | |
| Frekvenca / tip zaščite: 50 Hz / IP 20 | |
| Razred zaščite: II | |
| Zmogljivost največ: 2500 W / P1 | |
| Vrtljaji motorja: 14.000 min | -1 |
| Hitrost zraka: 270 km/h | |
| Vibration ravni: 1,318 m/s | 2 |
| Razmerje kompostiranja: 10:1 | |
| Sesalna in pihalna zmogljivost: ca. 14 m3/min | |
| Električni kabel: | 350 mm / H05VV-F |
| Prostornina zbiralne vreče: | 35 l |
| Teža: | 4 kg |
| Nar. št. | 94052 |
| Napetost: 230 V | |
| Frekvenca / tip zaščite: 50 Hz / IP | 20 |
| Razred zaščite: II | |
| Zmogljivost največ: 2500 W / P1 | |
| Vrtljaji motorja: 8.000-14.000 min | ^-1 |
| Hitrost zraka: 270 km/h | |
| Vibration ravni: 1,318 m/s | ^2 |
| Razmerje kompostiranja: 10:1 | |
| Sesalna in pihalna zmogljivost: ca. | 14 m^3/min |
| Električni kabel: | 350 mm / H05VV-F |
| Prostornina zbiralne vreče: | 35 l |
| Teža: | 4 kg |
| Nar. št. | 94056 |
Transport in skladiščenje
Vedno izvlecite vtič iz vtičnice na zidu, će naprave ne uporabljate dalj časa in preprečite dostop otrokom. Pazite da bodo tla vedno suha in varna.
Montaža in prva uvedba v pogon
Da bo rokovanje s sesalnikom varno in učinkovito, mora biti naprava pravilno sestavljena. Upoštevajte prosim sledeče napotke za montažo.
Montaža sesalne – pihalne cevi
Cev izvlecite do konca iz naprave (slika 2). Nato pritrdite sesalni nastavek in zbrusite vijake, ki so sestavni del dobave (v sesalni cevi so odprtine) glej sliko 3)
Sedaj zadostuje, da na obe strani namestite pokrovčke (slika 5)
Sesalec listja je tako pripravljen za uporabo.
- Namestitev zbirne vreče za listje
Vrečo namestite na izmet naprave – do konca cevi na spodnjem delu naprave. Sedaj zbirno vrečo namestite v sistem za obešanje (slika 7)
Nikoli ne poskušajte uporabljati sesalca za brez sesalnega nastavka!
Varnostni napotki pri prvi uporabi naprave v pogon
Če želite sesalnik listja uporabljati s sesalno funkcijo se prepričajte, će je pravilno montirana tudi vreča. Nato napravo priključite na omrežje. Trak za prenašanje si obesite na rame in nastavite njegovo dolžino. Ročico za preklop funkcij (slika 8A) namestite v položaj „Saugen – sesanje“. Sesalni nastavek namestite v delovni položaj predse tako, da se nahaja na transportnem kolesu. Ko se vreča napolni z listjem, sesalna zmogljivost naprave pade. Ko se to zgodi, napravo izklopite in vtič izvlecite iz vtičnice. Počakajte, da se motor popolnoma ustavi. Nato snemite vrečo z listjem (postopek je ravno obraten). Vrečo odprite in izpraznite. Če želite lahko vsebino uporabite za kompost. Sedaj očistite notranjo stran sesalne cevi (z dolgim predmetom očistite notranje stene v zlepljeno listje). Vrečo ponovno zaprite in varno namestite na sesalec.
Preden spremenite funkcijo z ročico iz sesalne na funkcijo pihanja morate napravo vedno pred tem izklopiti.
- Uporaba funkcije pihanja
Če želite sesalnik uporabljati za pihanje zraka, mora biti zbirni koš pravilno montiran. Nato napravo priključite na omrežje. Trak za prenašanje si obesite na rame in nastavite njegovo dolžino. Ročico za preklop funkcij (slika 8 B) nastavite v položaj „Gebläse – ventilátor“. Sesalni nastavek dajte v delovni položaj predse. Premikajte se počasi naprej
in zbirajte listje ali ga pihajte iz nedostopnih mest. Pri tem premikajte napravo sem ter tja. Funkcijo pihanja lahko uporabljate za odstranjevanje listja s kotov, sten, drevja ali iz avtomobilov. Pri tem pazite, kam usmerjate tok zraka, da ne premaknete težjih predmetov, ki bi lahko poškodovali druge predmete ali osebe. Ko listje zberete na kup, lahko zamenjate funkcijo pihanja s funkcijo sesanja in listje posesati ali zdrobiti.
- Izdelava komposta
Sesalec za listje je opremljen s krožnikom za drobljenje, s katerim lahko drobite listje in druge vrtne odpadke; ta krožnik deluje skupaj s funkcijo sesanja. Nabran material pri drobi listje v razmerju 10:1. S tem se zmanjša njegova velikost in material lahko stresete na kompost. Material, ki ga želite zdrobiti, mora biti primeren za kompostiranje.
Varnostni napotki za uporabnika
Napravo uporabljajte šele, ko v celoti preberete priloženo navodilo za uporabo.
Upoštevajte varnostne napotke, ki so navedeni v tem navodilu.
Obnašajte se odgovorno napram drugim osebam.
Navodilo korak po koraku
Montirajte zbirno vrečo za listje.
Na napravi nastavite izbrano funkcijo (sesanje / pihanje) Ramenski trak prilagodite svojim potrebam.
Napravo vključite in pričnite z delom, v skladu z opisanim.
Okvare – vzroki – način odpravljanja
| Okvara Vzrok Rešitev | ||
| Naprava ne deluje | 1. Kabel je poškodovan2. Vtičnica je poškodovana | 1. Preverite instalacijo.2. Preverite instalacijo in varovalko. |
Pregledi in vzdrževanje
Preden se lotite čiščenja, sesalec izklopite in izvlecite vtič iz električne vtičnice.
Da bo delovala enakomerno in varno, napravo redno čistite. Po uporabi snemite vrečo za zbiranje, odprite pokrov in ga natančno očistite od znotraj. Naprava mora biti vedno čista, da lahko deluje nemoteno. Zračnike in sesalno cev čistite z vlažno krpo in mehko ščetko.
Varnostni napotki za preglede in vzdrževanje
Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe.
Plan nadziranja in vzdrževanja
| Časovni interval Opis | |
| Po uporabi | Napravo temeljito očistite in preverite, će kolut za drobljenje ni poškodovan. |
