NAVODILA ZA UPORABO WS 1251150 E Güde

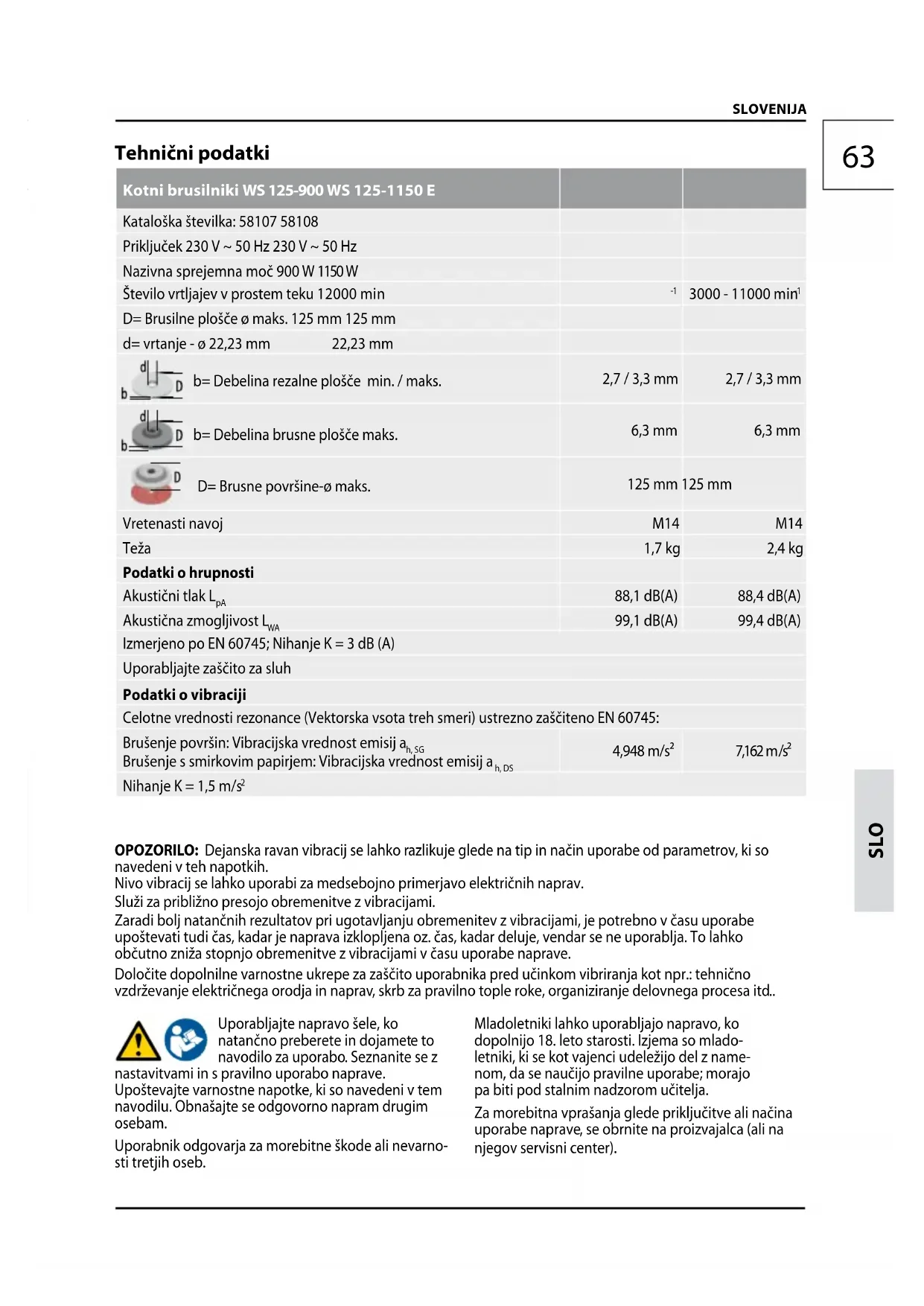

SLO SLOVENIJA Tehnični podatki Kotni brusilniki WS 125-900 WS 125-1150 E Kataloška številka: 58107 58108 Priključek 230 V ~ 50 Hz 230 V ~ 50 Hz Nazivna sprejemna moč 900 W 1150 W Število vrtljajev v prostem teku 12000 min

99,1 dB(A) 99,4 dB(A) Izmerjeno po EN 60745; Nihanje K = 3 dB (A) Uporabljajte zaščito za sluh Podatki o vibraciji Celotne vrednosti rezonance (Vektorska vsota treh smeri) ustrezno zaščiteno EN 60745: Brušenje površin: Vibracijska vrednost emisij a h, SG Brušenje s smirkovim papirjem: Vibracijska vrednost emisij a h, DS 4,948 m/s² 7,162 m/s² Nihanje K = 1,5 m/s

OPOZORILO: Dejanska ravan vibracij se lahko razlikuje glede na tip in način uporabe od parametrov, ki so navedeni v teh napotkih. Nivo vibracij se lahko uporabi za medsebojno primerjavo električnih naprav. Služi za približno presojo obremenitve z vibracijami. Zaradi bolj natančnih rezultatov pri ugotavljanju obremenitev z vibracijami, je potrebno v času uporabe upoštevati tudi čas, kadar je naprava izklopljena oz. čas, kadar deluje, vendar se ne uporablja. To lahko občutno zniža stopnjo obremenitve z vibracijami v času uporabe naprave. Določite dopolnilne varnostne ukrepe za zaščito uporabnika pred učinkom vibriranja kot npr.: tehnično vzdrževanje električnega orodja in naprav, skrb za pravilno tople roke, organiziranje delovnega procesa itd.. Uporabljajte napravo šele, ko natančno preberete in dojamete to navodilo za uporabo. Seznanite se z nastavitvami in s pravilno uporabo naprave. Upoštevajte varnostne napotke, ki so navedeni v tem navodilu. Obnašajte se odgovorno napram drugim osebam. Uporabnik odgovarja za morebitne škode ali nevarno- sti tretjih oseb. Mladoletniki lahko uporabljajo napravo, ko dopolnijo 18. leto starosti. Izjema so mlado- letniki, ki se kot vajenci udeležijo del z name- nom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja. Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center).D

SLOVENIJA SLO Uporaba v skladu z namenom Kotni brusilnik je namenjen brušenju in rezanju kovine, kamna in keramike ter brušenju z brusnim papirjem. Za razdvajalna dela uporabljajte zaprto zaščitno masko iz programa pribora. Kadar ste v dvomu upoštevajte navodila proizvajal

capribora. Električno orodje je primerno zgolj za suho obdelavo. Napravo lahko uporabljate le vnaveden namen. Proiz

vajalec ne odgovarja za škode in posledice, ki bi nastale zaradi neupoštevanja splošno veljavnih predpisov in določil v tem navodilu za uporabo. Ukrepi v zasilnih primerih Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke: 1. Kraj nezgode, 2. Vrsta nezgode, 3. Število ranjenih oseb, 4. Vrsta poškodbe Simboli Opozorilo / Opozorilo! Da zmanjšate nevarnosti poškodb si preberite navodila za obratovanje. Uporabljajte zaščitna očala! Uporabljajte zaščito za sluh Nosite ustrezno masko proti prahu. Nositi zaščitne rokavice Pred opravljanjem vsakršnih del in posegov v črpalko vedno izvlecite vtič iz vtičnice. Pazite, da bodo druge osebe varno oddal- jene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Električno orodje zaščitnega razreda II. Simbol CE Poškodovane in/ali dotrajane električne naprave oddajte v surovino ali na ustrezno mesto.

Opozorilo Natančno preberite vse varnost- ne napotke in vsebino tega navodila. Napake ob upoštevanju spodaj navedenih napotkov lahko povzročijo električni udar, požar in/ali hude poškodbe. Vse varnostne napotke in priporočila shranite na varno za kasnejšo rabo. Varnostna navodila za kotno brusilko Skupna varnostna opozorila za brušenje, brušenje z brusnim papirjem in rezanje: a) To električno orodje se lahko uporablja za brušenje, brušenje z brusnim papirjem, rezalni stroj. Upoštevajte vsa opozorila, navodila, slikov- ne prikaze in podatke, ki ste jih prejeli skupaj z električnim orodjem. Zaradi nespoštovanja spodaj navedenih navodil lahko pride do električnega uda- ra, požara in/ali težkih telesnih poškodb. b) To električno orodje ni primerno za delo z žičnimi krtačami in za loščenje. Vrste uporabe, za katere električno orodje ni predvideno, lahko ogrozi- jo Vašo varnost in povzročijo telesne poškodbe. c) Ne uporabljajte pribora, ki ga proizvajalec za to orodje ni specialno predvidel in katerega uporabe ne priporoča. Zgolj dejstvo, da lahko nek pribor pritrdite na Vaše električno orodje, še ne zagotavlja varne uporabe. d) Dovoljeno število vrtljajev uporabljenega orodja mora biti vsaj tako visoko, kot je največje število vrtljajev električnega orodja. Pribor, ki se vrti hitreje od dovoljenega števila vrtljajev, se lahko polomi in razleti. e) Zunanji premer in debelina vsadnega orodja morata ustrezati meram Vašega električnega orodja. Napačno dimenzioniranih vsadnih orodij ne boste mogli dovolj dobro zavarovati ali nadzorovati. f) Navoji delov pribora se morajo ujemati z navoji brusilnih vreten. Pri prirobničnih delih pribora, se mora izvrtina vpenjalnega trna uje

mati s premerom lokalizacijske prirobnice. Deli pribora, ki ne pašejo na pritrdilni trn naprave, tečejo ekscentrično, vibrirajo s prekomerno močjo in lahko privedejo do izgube nadzora nad orodjem. g) Ne uporabljajte poškodovanih vsadnih orodij. Pred vsako uporabo preglejte brusilne kolute, če se ne luščijo oziroma če nimajo razpok, brusilne krožnike, če nimajo razpok oziroma če niso močno obrabljeni ali izrabljeni, žične ščetke pa, če nimajo zrahljanih ali odlomljenih žic. Če pade električno orodje ali vsadno orodje na tla, poglejte, če ni poškodovano in uporabljajte samo nepoškodovana vsadna orodja. Po kontroli in vstavljanju vsadnega orodja se ne zadržujte v ravnini vrtečega se vsadnega orodja, kar veljaD

SLOVENIJA DESLO tudi za druge osebe v bližini. Električno orodje naj eno minuto deluje z najvišjim številom vrtljajev. Poškodovana vsadna orodja se največkrat zlomijo med tem preizkusnim časom. h) Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik , ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata ltrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.

i) Pazite, da bodo druge osebe varno oddaljene

od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzročijo te

lesne poškodbe, tudi izven neposrednega delovnega območja. j) Kadar izvajate dela pri katerih lahko orodje zadane prikrito električno napeljavo ali lasten vodnik, je napravo potrebno držati za izolirane prijemalne površine. Stik rezalnega orodja z nape- tostnim vodnikom napeljave lahko privede kovinske dele naprave pod napetost in vodi do električnega udara. k) Omrežnega kabla ne približujte vrtečemu se vsadnemu orodju. Če izgubite nadzor nad električnim orodjem, lahko orodje prereže ali zagrabi kabel, Vaša roka pa zaide v vrteče se vsadno orodje. l) Ne odlagajte električnega orodja, dokler se vsadno orodje popolnoma ne ustavi. Vrteče se vsadno orodje lahko pride v stik z odlagalno površino, zaradi česar lahko izgubite nadzor nad električnim orodjem. m) Električno orodje naj medtem, ko ga prenašate naokrog, ne deluje. Vrteče se vsadno orodje lahko zaradi naključnega kontakta zagrabi Vaše oblačilo in se zavrta v Vaše telo. n) Prezračevalne reže Vašega električnega orodja morate redno čistiti. Ventilator motorja povleče v ohišje prah in velika količina nabranega prahu je lahko vzrok za električno nevarnost. o) Ne uporabljajte električnega orodja v bližini gorljivih materialov. Ti materiali se lahko zaradi iskrenja vnamejo. p) Ne uporabljajte vsadnih orodij, ki za hlajenje potrebujejo tekočino. Uporaba vode ali drugih tekočin lahko povzroči električni udar. Povratni udarec in ustrezna opozorila Povratni udarec je nenadna reakcija, ki nastane za

radi zagozdenja ali blokiranja vrtečega se vsadnega orodja, na primer brusilnega koluta, brusilnega krožnika, žične ščetke in podobnega. Zagozdenje ali blokiranje ima za posledico takojšnjo ustavi- tev vrtečega se vsadnega orodja. Nekontrolirano električno orodje se zaradi tega pospešeno prema- kne v smer, ki je nasprotna smeri vrtenja vsadnega orodja. Če se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelovanec, zaplete vanj in brusilni kolut se odlomi ali povzroči povratni udarec. Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo. Povratni udarec je posledica napačne ali poman

jkljive uporabe električnega orodja. Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila. a) Dobro držite električno orodje in premaknite telo in roke v položaj, v katerem boste lahko prestregli moč povratnega udarca. Če je na voljo dodatni ročaj, ga obvezno uporabljajte in tako zagotovite najboljše možno nadziranje moči povratnih udarcev ali reakcijskih momentov pri zagonu naprave. Z ustreznimi previdnostnimi ukre- pi lahko uporabnik obvlada moč povratnih udarcev in reakcijskih momentov. b) Nikoli z roko ne segajte v bližino vrtečih se vsadnih orodij. V primeru povratnega udarca se lahko orodje premakne čez Vašo rook. c) Ne približujte telesa področju, v katerega se lahko v primeru povratnega udarca prema

kne električno orodje. Povratni udarec potisne električno orodje v smer, ki je nasprotna smeri premi- kanja brusilnega koluta na mestu blokiranja. d) Posebno previdno delajte v kotih, na ostrih robovih in podobnih površinah. Preprečite, da bi vsadna orodja odskočila od obdelovanca in se za- gozdila. Vrteče se vsadno orodje se v kotih, na ostrih robovih ali če odskoči, zlahka zagozdi.To povzroči izgubo nadzora ali povratni udarec. e) Ne uporabljajte verižni ali nazobčani žagin list. Tako delovno orodje povzroči pogosto povratni udarec ali izgubo kontrole nad električno napravo. Posebna opozorila za brušenje in rezanje a) Uporabljajte samo brusila, ki so atestirana za Vaše električno orodje in zaščitni pokrov, predviden za ta brusila. Brusil, ki niso predvidena za Vaše električno orodje, ne boste mogli dobro zavarovati in so zato nevarna. b) Izbočene brusne plošče je treba montirati tako, da njihova brusna površina ne bo segala izven ravni roba ščitnika. Nepravilno montirane brusne plošče, ki sega čez raven ščitnika, ni mogoče v zadostni meri zaščititi. c) Vedno uporabljajte zaščitni pokrov, ki je pred

viden za vrsto brusila, ki ga uporabljate. Zaščitni pokrov mora biti varno nameščen na električno orodje in pritrjen tako, da bo zagotovil največjoD

SLOVENIJA SLO možno mero varnosti, kar pomeni, da mora biti proti uporabniku obrnjen najmanjši del odprtega brusila. Zaščitni pokrov naj bi uporabnika varoval pred drobci in pred naključnim stikom z brusilom. d) Brusila lahko uporabljate samo za vrste upora- be, ki jih priporoča proizvajalec. Na primer: Nikoli ne brusite s stransko ploskvijo rezalne plošče. Rezalne plošče so namenjene odstranjevanju mate- riala z robom plošče. Brusilo se lahko zaradi bočnega delovanja sile zlomi. e) Za izbrani brusilni kolut vedno uporabljajte nepoškodovane vpenjalne prirobnice pravilne velikosti in oblike. Ustrezne prirobnice podpirajo brusilni kolut in tako zmanjšujejo nevarnost, da bi se kolut zlomil. Prirobnice za rezalne plošče se lahko razlikujejo od prirobnic za druge brusilne kolute. f) Ne uporabljajte obrabljenih brusilnih kolutov večjih električnih orodij.Brusilni koluti za večja električna orodja niso konstruirana za višje število vrtljajev, s katerimi delujejo manjša električna orodja in se lahko zato zlomijo. Ostala posebna opozorila za rezanje a) Izogibajte se blokiranju rezalne plošče ali premočnemu pritiskanju na obdelovanec. Ne de

lajte pretirano globokih rezov. Preobremenjenost rezalne plošče se poveča, prav tako dovzetnost za zatikanje ali blokiranje in s tem možnost povratnega udarca ali zloma brusila. b) Izogibajte se področja pred in za vrtečo se rezalno ploščo. Če boste rezalno ploščo, ki je v obdelovancu, potisnili stran od sebe, lahko električno orodje v primeru povratnega udarca skupaj z vrtečim se kolutom odleti naravnost v Vas. c) Če se rezalna plošča zagozdi ali če prekinete z delom, električno orodje izklopite in ga držite pri miru, dokler se kolut popolnoma ne ustavi. Nikoli ne poskušajte rezalne plošče, ki se še vrti, potegni

ti iz reza, ker lahko pride do povratnega udarca. Ugotovite in odstranite vzrok zagozditve. d) Dokler se električno orodje nahaja v obdelo- vancu, ga ne smete ponovno vklopiti. Počakajte, da bo rezalna plošča dosegla polno število vrtlja- jev in šele potem previdno nadaljujte z rezanjem. V nasprotnem primeru se lahko plošča zatakne, skoči iz obdelovanca ali povzroči povratni udarec. e) Plošče ali velike obdelovance ustrezno podpri- te in tako zmanjšajte tveganje povratnega udarca zaradi zataknjene rezalne plošče. Veliki obdelovan- ci se lahko zaradi lastne teže upognejo. Obdelovanec mora biti podprt z obeh strani, pa tudi v bližini reza in na robu. f) Posebej previdni bodite pri „rezanju žepov“ v obstoječe zidove ali druga območja. Pogrezajoča se rezalna plošča lahko pri zarezovanju v plinske ali vodo- vodne cevi ter električne vodnike in druge predmete povzroči povratni udarec. Posebna opozorila za brušenje z brusnim papir- jem: a) Ne uporabljajte predimenzioniranih brusilnih listov, temveč upoštevajte podatke proizva- jalca o velikosti žaginega lista. Brusilni listi, ki gledajo čez brusilni krožnik, lahko povzročijo telesne poškodbe ali pa blokiranje in trganje žaginega lista oziroma povratni udarec. Nadaljna varnostna in delovna opozorila Pri brušenju kovin nastaja iskrenje. Pazite na to, da ne ogrožate nobenih oseb. Zaradi nevarnosti požara se v bližini (na področju iskrenjne smejo nahajati nobeni gorljivi materiali. Ne uporabljajte odsesavan

ja prahu. Izogibajte se temu, da bi iskrenje in brusilni prah zadevali v telo. Ne segajte na področje nevarnosti tekočega stroja. Trske ali iveri se pri tekočem stroju ne smejo odstran

jevati. Napravo takoj izklopite, če nastopijo znatne vibracije ali če ugotovite drugačne pomanjkljivosti. Preverite stroj, da ugotovite vzrok. Zaradi nevarnosti kratkega stika kovinski deli ne smejo zaiti v špranje za prezračevanje. Pri ekstremnih pogojih uporabe (npr. obrusu kovin z opornim krožnikom in vulkan-ber brusilnimi ploščami) se lahko v notranjosti kotne brusilke naberejo nečistoče. Pri tovrstnih pogojih uporabe je iz varnostnih razlogov potrebno temeljito čiščenje kovinskih oblog v notranjosti in obvezen predklop varovalnega (FI) stikala. V primeru sprožitve FI- varovalnega stikala je potrebno stroj dati v popravilo. Pri brusilnih sredstvih, ki so opremljeni s ploščico z navojem se prepričajte, da je navoj v ploščici dovolj dolg za vreteno. Rezalne in brusilne plošče vedno uporabljajte in shranjujte v skladu z navedbami proizvajalca. Pri grobem struženju ali rezanju vedno delajte z zaščitnim pokrovom. Za rezanje kamna so obvezne vodilne sani. Matica prirobnice mora biti pred zagonom stroja zategnjena. Vedno uporabljajte dodatni ročaj. Kos, ki ga želite obdelovati, mora biti trdno vpet, če ne drži že zaradi lastne teže. Nikoli obdelovalnega kosa ne vodite z roko proti plošči.

SLO SLOVENIJA Omrežni Priključek Uporaba naprave je možna samo z zaščitnim stikalom proti nihanju napetosti (RCD maksimalni izklopni tok je 30mA). Priključite samo na enofazni izmenični tok in samo na omrežno napetost, ki je označena na tipski ploščici. Priključitev je možna tudi na vtičnice brez zaščitnega kontakta, ker obstaja nadgradnja zaščitnega razreda. Stroj priklopite na vtičnico samo v izklopljenem stanju. Vzdrževanje Pred opravljanjem vsakršnih del in posegov v črpalko vedno izvlecite vtič iz vtičnice. Popravila in dela, ki niso opisana v teh navodilih za uporabo lahko opravlja le pooblaščeno osebje. Uporabljajte samo originalne rezervne dele in originalno opremo. Stroj, predvsem pa prezračevalne odprtine morajo biti vedno čiste. Ohišja nikoli ne perite z vodo! Plastične dele ne čistite stopili, vnetljivimi ali strupeni

mi snovmi. Čistite jih samo z vlažno krpo. Opozorilo! V kolikor se poškoduje električni kabel naprave, ga mora proizvajalec ali servis oz. izobražena oseba zamenjati z novim da prepreči morebitne nevarnosti. Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadost

no ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe. PO potrebi boste našli seznam rezervnih delov na spletnih straneh www.guede.com.D

Zajamčena ravan akustične zmogljivosti

Zajamčena ravan akustične zmogljivosti

Pooblaščen za izdelavo spisov tehnične dokumentacije.

Zajamčena ravan akustične zmogljivosti

Zajamčena ravan akustične zmogljivosti

Pooblaščen za izdelavo spisov tehnične dokumentacije.
