NAVODILA ZA UPORABO FS-GT2F FlySky

1. Uvod f f 2
2. Storitve g| ____ 2
3. posebnisimboli 3
4. Varnostni priročnik 指导
5. 2,4 GHz sistem značilnost 2,4G 5

5.01.AFHDS 5
5.02. Značlnosti sistema 5
s.o3. AFHDS2A 6
5.04. Značilnosti sistema 6

1. AFHDS IAFHDS2A 7

2. Specifikacije oddajnika 8

3. Specifikacije sprejemnika.... 8
4. Povezave sprejemnika in servo pogona 9

9.01. Namestitev pri uporabi krmilnika motorja 9
9.02. Namestitev za modele na gorivo....10
9.03. 'Predlogi za nastavitev varnostnega sistema RX 11

1. Opombe o delovanju 2,4 GHz (2,4G).... 11

10.01. Ujemanje (koda)/vezava....II
10.02. Vklop 12
10.03 Izklop 12

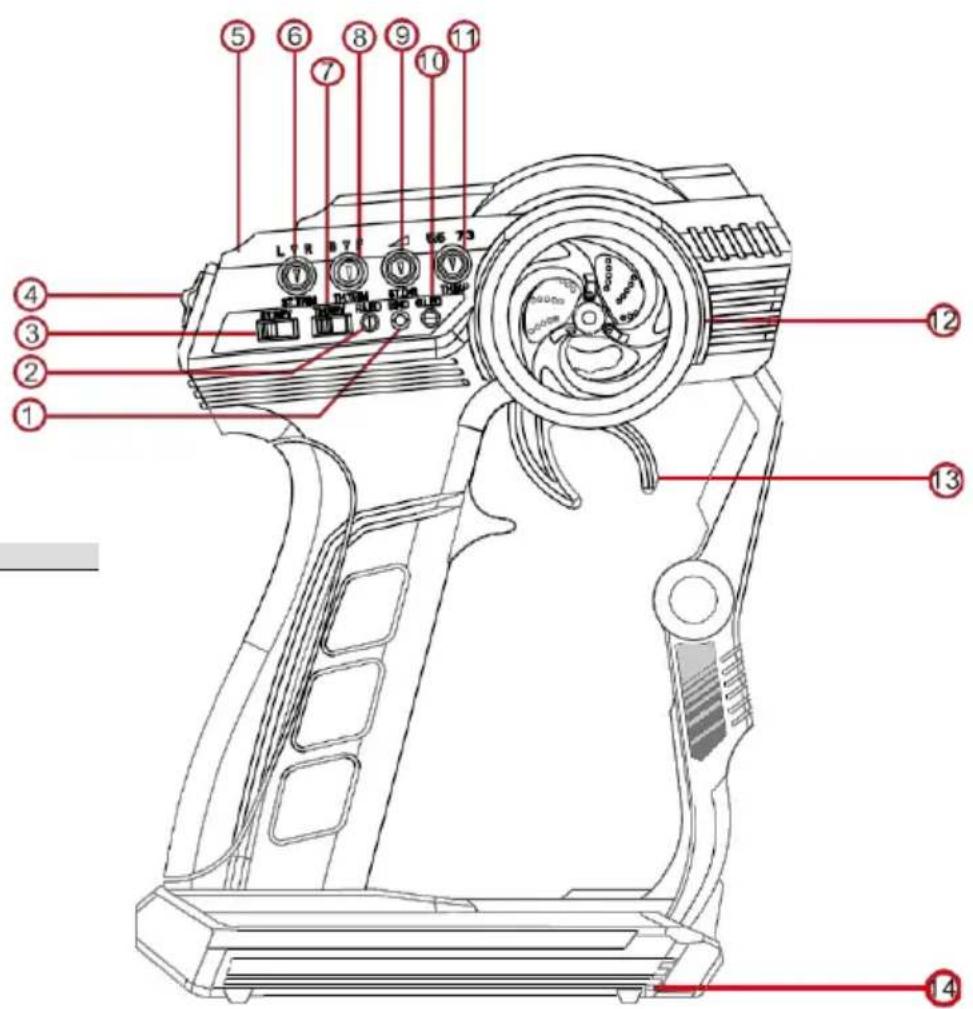

1. Vsak del oddajnika....13
2. Opombe o delovanju oddajnika 14

12.01. Krmiljenje 14
12.02. Nadzor plina 15

1. Varnostna funkcija 16

13.01. Navodila za varnostno zaščito....16

1. Simulacija 17
2. Razstavljena risba 18
3. Vsebina embalaže 19

1. Uvod

Zahvaljujemo se vam, da ste izbrali digitalne izdelke z daljinskim upravljalnikom s hitrostjo 2,4 G. Če te vrste izdelke uporabljate prvič, prosimo, da pozorno preberete to navodilo in strogo upoštevate zahteve za uporabo. Če med uporabo naletite na kakršne koli težave, se lahko sklicujete na navodila. Navodila po uporabi dobro shranite, saj jih boste morda potrebovali tudi naslednjič. Še enkrat se vam zahvaljujemo za nakup naših izdelkov.

2. Servis

Če med delovanjem naletite na kakršne koli težave, se posvetujte z navodili za uporabo. Če težava še vedno obstaja, se lahko obrnete na naše prodajalce, da poiščete rešitev. Prijavite se lahko tudi v naš center za storitve na spletni strani:

http://www.flysky-cn.com

3. Posebni simboli

Bodite pozorni na naslednje simbole, ko se pojavijo v priročniku, in jih pazljivo preberite.

Če naprava ne deluje v skladu z navodili, lahko to povzroči resne poškodbe

Če upravljavec ne deluje v skladu z navodili,

Pozor: upravljavec lahko povzroči lažje poškodbe, vendar na splošno ne bo povzročil resnih poškodb operaterja.

4. Varnostni vodnik

Ne uporabljajte ga ponoči ali med nevihto, saj bo slabo vreme povzročilo izgubo nadzora nad daljinskim

Prepričajte se, da je smer gibanja vseh motorjev enaka smeri delovanja. Če ni,

Zaporedje izklopa mora biti najprej odklop baterije sprejemnika, nato pa izklop oddajnika. Če je oddajnik izklopljen, medtem ko je sprejemnik še vedno pod napetostjo, lahko pride do nekontroliranega gibanja ali zagona motorja, kar lahko povzroči nesrečo.

Prepričajte se, da je nastavljena funkcija Fail Safe.

一定要启用防失控功能

Ne uporabljajte na prostem v deževnih dneh, ne vozite skozi luže vode in ne uporabljajte, kadar je vidljivost omejena.

Če v kateri koli del sistema vdre vlaga (voda ali sneg), lahko pride do nepravilnega delovanja in izgube nadzora.

Ne uporabljajte na naslednjih mestih.

-V bližini drugih lokacij, kjer lahko poteka druga dejavnost radijskega upravljanja.

-V bližini ljudi ali cest.

-Na katerem koli jezeru, kjer so prisotne potniške ladje.

-V bližini visokonapetostnih daljnovodov ali komunikacijskih anten.

Motnje lahko povzročijo izgubo nadzora. Nepravilna namestitev radijskega krmilnega sistema v vašem modelu lahko povzroči hude poškodbe.

基站附近或其他无线电活跃的地方：

1. 本报告由本公司董事会

Vaša presoja je motena in lahko povzroči nevamo situacijo, ki lahko povzroči hude poškodbe vam in drugim.

Ne dotikajte se motorja, regulatorja hitrosti ali katerega koli dela modela, ki se segreva med delovanjem modela ali takoj po njegovi uporabi. Ti deli so lahko zelo vroči in lahko povzročijo hude opekline.

Težave z radijskim krmilnim sistemom in nepravilna namestitev v modelu lahko povzročijo izgubo nadzora. (Preprost način preizkušanja dometa) Prosite prijatelja, naj drži model, ga pritrdite ali postavite na mesto, kjer kolesa ali propeler ne morejo priti v stik z nobenim predmetom. Odstopite in preverite, ali servo motorji sledijo gibanju upravljalnih elementov na oddajniku. Če opazite kakršno koli nenormalno delovanje, modela ne uporabljajte. Preverite tudi, ali se spomin modela ujema z modelom, ki ga uporabljate.

Vklopite napajanje:

Ko vklopite napajanje, vedno preverite, ali je sprožilec plina na oddajniku v nevtralnem položaju.

Pri prilagajanju modela to storite, ko motor ne deluje ali je motor odklopljen. Lahko bi nepričakovano izgubili nadzor in povzročili nevarno situacijo.

5. 2.4 GHz Sistem in karakteristike / AFHDS

AFHDS

AFHDS (avtomatski digitalni sistem s frekvenčnim skakanjem) je razvil FLTCkT za vse ljubitelje radijsko vodenih modelov, patentiral pa ga je FiYSEY.Sistem je posebej razvit za vse radijsko nadzorovane modele, ponuja super aktivne in pasivne protimotilne zmogljivosti, zelo nizko porabo energije in visoko občutljivost sprejemnika. Po izredno strogih testiranjih inženirjev in večletnem proučevanju trga se fLTGEY €fH5G zdaj šteje za enega najboljših sistemov, ki so na voljo na trgu.

RF specifikacije

RF razpon: 2,405–2,475 GHz

Pasovna širina: 500 kHz

Skupna število kanalov: 142

RF moč: manj kot 20 dBm

2,4G sistem: AFHDS Tip

kode: GFSK Dolžina

antene: 26 mm

Občutljivost RX: -105 dBm

Ta radijski sistem deluje v frekvenčnem območju od 2,405 do 2,475 GHz. Ta pas je razdeljen na 142 neodvisnih kanalov. Vsak radijski sistem uporablja 16 različnih kanalov in 142 različnih vrst algoritmov za preskakovanje. Z uporabo različnih časov vklopa, sheme preskakovanja in frekvenc kanalov sistem zagotavlja radijski prenos brez motenj.

Ta radijski sistem uporablja visoko zmogljivo in visokokakovostno večsmerno anteno. Pokriva celoten frekvenčni pas. V povezavi z visoko občutljivim sprejemnikom ta radijski sistem zagotavlja motenj prost radijski prenos na velike razdalje.

Vsak oddajnik ima edinstveno identifikacijsko številko. Pri povezovanju s sprejemnikom sprejemnik shrani to edinstveno identifikacijsko številko in lahko

sprejema samo podatke iz tega edinstvenega oddajnika. S tem se izogne sprejemanju signala drugega oddajnika in bistveno poveča odpornost proti motnjam in varnost.

Ta radijski sistem uporablja elektronske komponente z nizko porabo energije in zelo občutljiv sprejemni čip. RF modulacija uporablja prekinjen prenos signala, s čimer še dodatno zmanjša porabo energije. V primerjavi s standardnim FM sistemom ta radijski sistem porabi le desetino energije.

AFHDS2A (avtomatski digitalni sistem s frekvenčnim skakanjem 2A) je digitalni radijski sistem z neodvisno intelektualno lastnino, ki ga je na novo razvila družba FLYSKY. Ta sistem je bil razvit posebej za vrhunske modelne izdelke. Kot eden najboljših sistemov na trgu ima vgrajeno večkanalno kodiranje, popravljanje napak, daljšo komunikacijsko razdaljo in močnejšo sposobnost preprečevanja motenj. Ljubitelji modelnih letal lahko ta radijski sistem varno uporabljajo, saj združuje večletne izkušnje na področju oblikovanja in je prestal praktične teste.

RF specifikacije:

RF razpon: 2,405–2,475 GHz

Pasovna širina: 500 kHz

Vsota pasov: 142

RF moč: manj kot 18 dBm

2,4G sistem: AFHDS 2A

Tip kode: GFSK Dolžina

antene: 26 mm Občutljivost

RX: -105 dBm

5.04. Značilnosti sistema

Frekvenčni razpon AFHDS2A je od 2,405 GHz do 2,475 GHz. Celoten pas je razdeljen na 142 frekvenčnih

. Vsak sistem z edinstvenimi pravili za skakanje med frekvencami uporablja 16 različnih frekvenčnih točk, kar lahko učinkovito prepreči motnje.

pas T. paradiskisystem umorabavi, sokakio, vastno p veš sermannho zvýs křim dlobíom. Pok begebten efekvnići de razdalje.

Vsak oddajnik ima edinstveno identifikacijsko številko. Pri povezovanju s sprejemnikom sprejemnik shrani to edinstveno identifikacijsko številko in lahko sprejema samo podatke iz tega edinstvenega oddajnika. S tem se izogne sprejemanju signala drugega oddajnika in bistveno poveča odpornost proti motnjam in varnost.

Ta radijski sistem uporablja elektronske komponente z nizko porabo energije in zelo občutljiv sprejemni čip. RF modulacija uporablja prekinjen prenos signala, s čimer še dodatno zmanjša porabo energije. V primerjavi s standardnim FM sistemom ta radijski sistem porabi le desetino energije.

Sistem AFHDS2A ima funkcijo samodejne identifikacije, ki lahko samodejno preklopi trenutni način med enosmernim komunikacijskim načinom in dvosmemim komunikacijskim načinom glede na potrebe stranke. Dvosmerni komunikacijski način s funkcijo vračanja podatkov lahko uporabnikom pomaga bolje razumeti trenutno delovno stanje in naredi boj bolj prijeten.

AFHDS2A ima vgrajeno večkanalno kodiranje in popravljanje napak, kar izboljša stabilnost komunikacije, zmanjša delež napak in podaljša zanesljivo razdaljo prenosa.

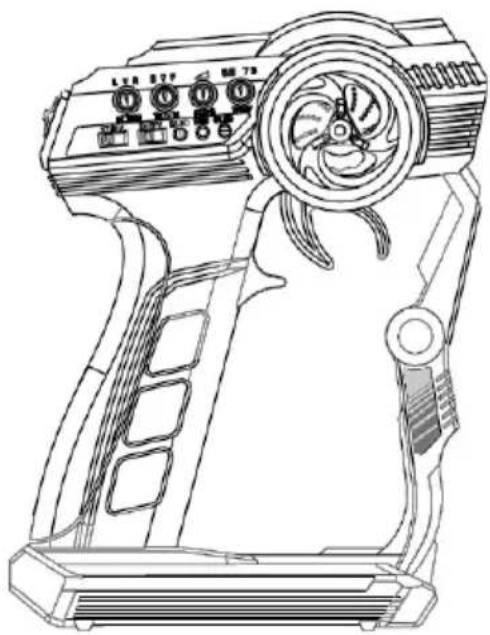

7'. Specifikacije oddajnika

SPECIFIKACIJE:

Kanali: 2

Tip modela: avto/čoln

RF razpon: 2,405–2,475 GHz

Pasovna širina: 500 KHz

Vsota pasov: 142

RF moč: manj kot 18 dBm

2,4G sistem: AFHDS 2A in AFHDS

Tip kode: GFSK

Občutljivost: 1024

Opozorilo nizke napetosti pri.manj kot 4,2V

Moč: 6,V DC

DSC vrata: Micro-USB PPM

ST obseg: 70 L:35 R:35

TH obseg: 45 F:35 B:15

Polnilna vrata: NE

Dolžina antene: 26 mm

Teža: 323 g

Velikost: 150*80"196mm

Barva: črna

Prikazovalnik: LED indikator

Certifikat: CE FCC

êrxês

AFHDS

INFORMATION REQUENCY BEIJING CONTROL STATUS

NOBE£S: FS-GT2F

B. Specifikacije sprejemnika •§

AFHDS 2A

MODEL: FS-A3

SPECIFIKACIJE:

Kanali: 3

Tip modela: avto/čoln

RF razpon: 2,405–2,475 GHz

Pasovna širina: 500 KHz

Vsota pasov: 142

Občutljivost RF sprejemnika: -105 dBm

2,4G sistem: AFHDS 2A

Tip kode: GFSK

Občutljivost: 1024

Moč: 4,0–6,SV DC

Dolžina antene: 26 mm

Teža: 5 g

Velikost: 35*22*12mm

Barva: črna

Certifikat: CE FCC

9. Povezave sprejemnika in servo

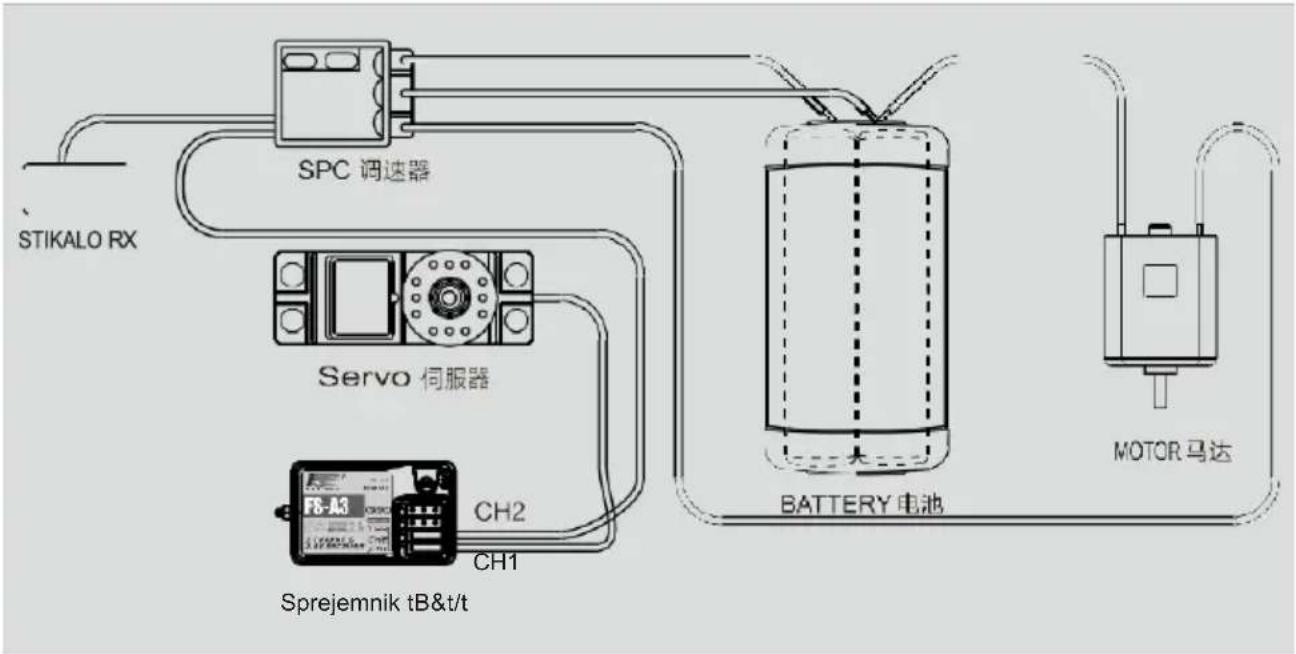

9. 01. Namestitev, ko se uporablja marker krmilnik

带马达模型的安装连接


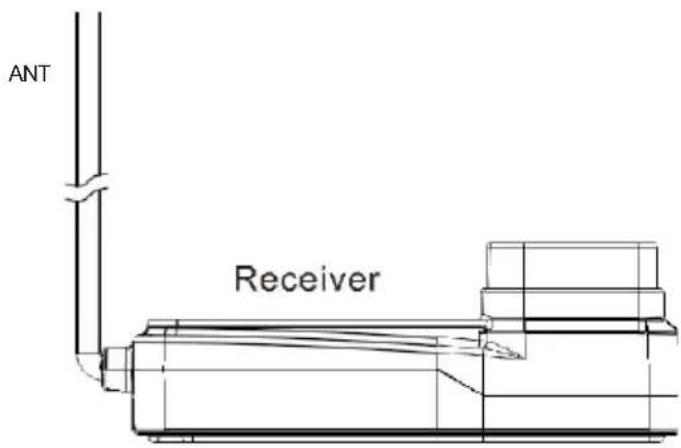

Opomba: Anteno sprejemnika postavite pokončno in pravokotno na vodoravno ravnino.

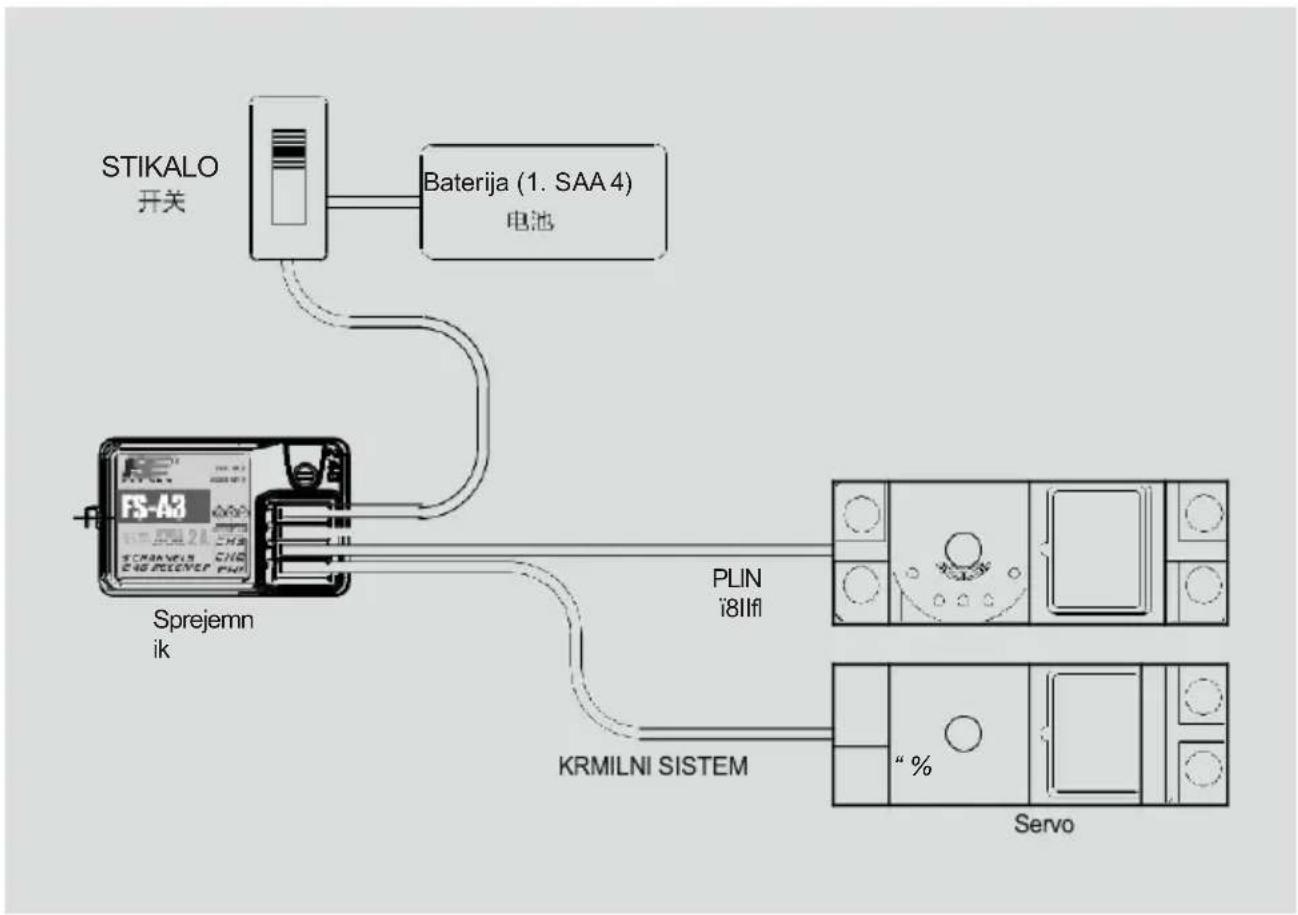

9. 02. Namestitev za modele na plin ■g


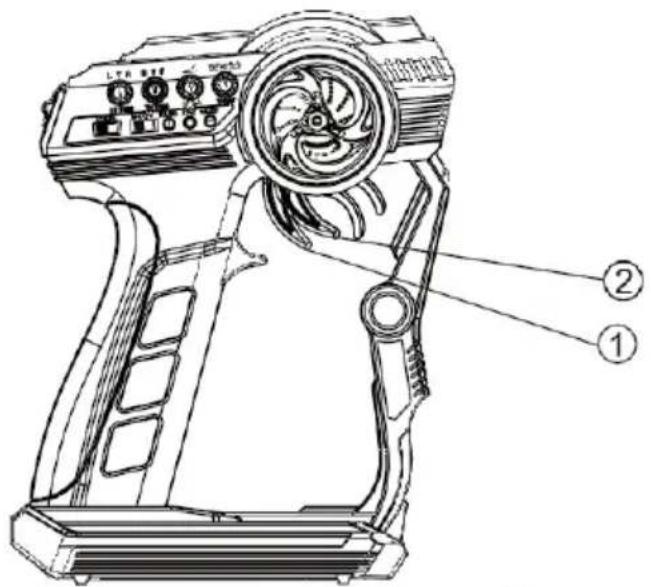

9. 03. Predlogi za varno nastavitev RX fail safe.

Nastavljen je na sredini sprožilca, ki ustreza električnemu vozilu.

@ Nameščen je v zavoro, ki ustreza vozilu na plin.

Vsi sprejemniki so že med proizvodnjo povezani z ustreznim oddajnikom. Če želite sprejemnik povezati z drugim oddajnikom, upoštevajte spodnja navodila.

Opomba: sistemi blagovne znamke FS niso združljivi z drugimi blagovnimi znamkami. Koraki:

1. Prepričajte se, da uporabljate sistem AFHDS2A.
2. Pravilno vstavite baterijo v 2,4G oddajnik, ne da bi ga vklopili.

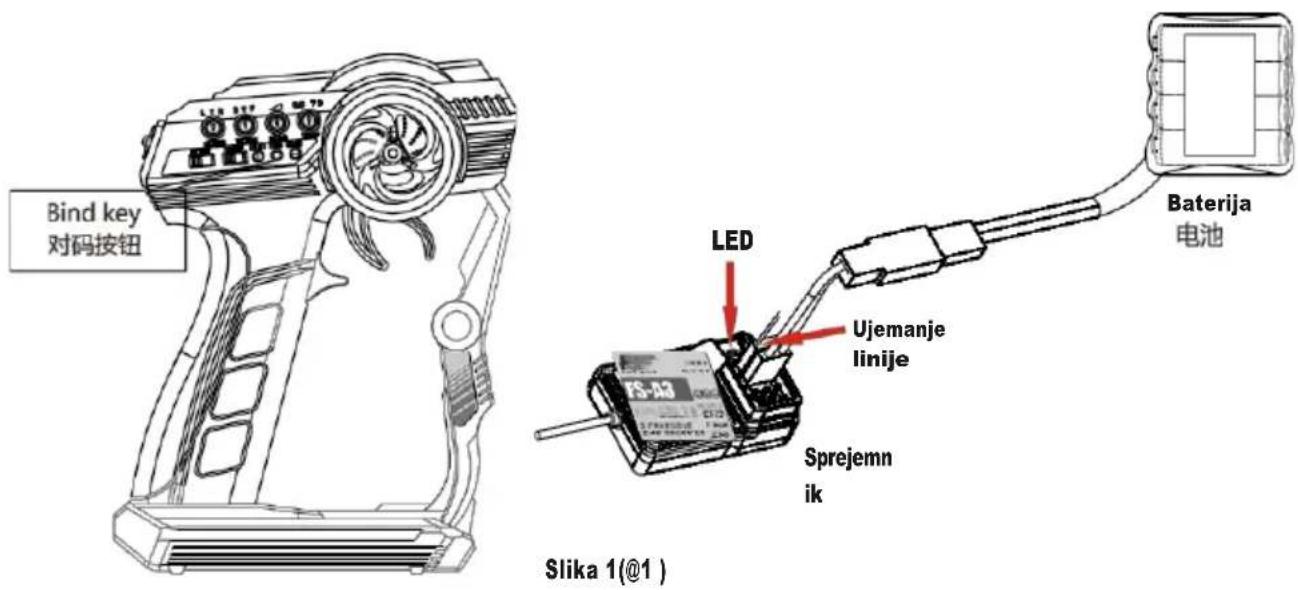

3. Vstavite povezovalni vtič v režo kanala BIND na sprejemniku. (Slika 1).
4. Uporabite pravi akumulator za sprejemnik in ga vstavite v režo VCC na sprejemniku. V tem trenutku naj bi LED na sprejemniku utripal, kar pomeni, da je sprejemnik vstopil v stanje povezovanja.
5. Pritisnite in pridržite gumb za povezovanje na oddajniku, nato pa vklopite oddajnik.
   6.Opazujte LED lučko na sprejemniku. Če LED lučka preneha utripati in ostane stalno prižgana, je postopek vezave zaključen. (Ta postopek traja približno 5 sekund.)
6. Sprostite gumb za vezavo na oddajniku in izključite kabel za vezavo.
7. Namestite servo za testiranje.
8. Če sistem ne deluje pravilno, ponovite postopek.
   (Zgornja navodila za povezovanje so primerna samo zavse izdelke FLYSKY 2.4G)

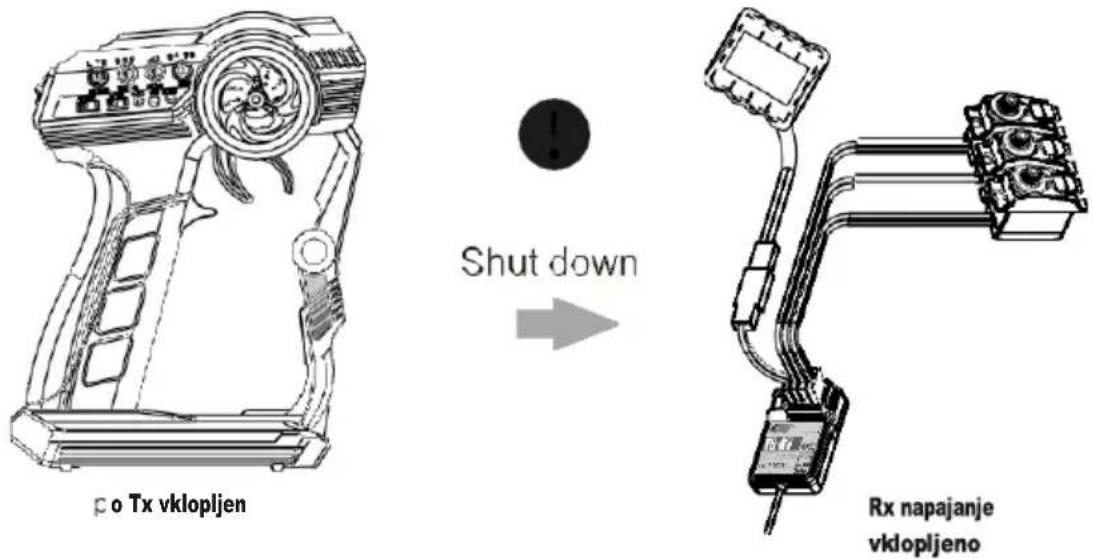

10.02 Power on 开机

A. Priključite vse dele.
B. Vklopite napajanje oddajnika.
C. Priključite napajanje sprejemnika.
D. LED lučka za sprejem je stalno prižgana
E. F končano in pripravljeno za uporabo.

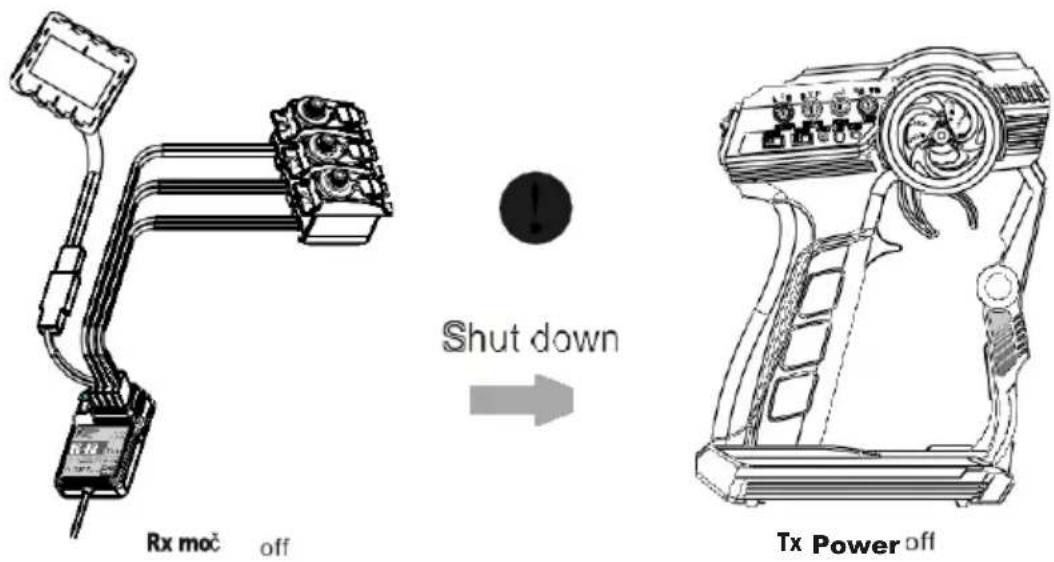

10.3 Shut down 关机

A. Priključite vse dele.
B. Odklopite napajanje tter napajanje.

Pri nekaterih modelih poteg plina ni enak potegu zavore. Ta funkcija nastavi položaj srednje točke med plinom in zavoro. Razmerje plina se lahko nastavi od 5:5 do 7:3, će mehanski kot radia ni spremenjen.

12. Opombe o delovanju oddajnika

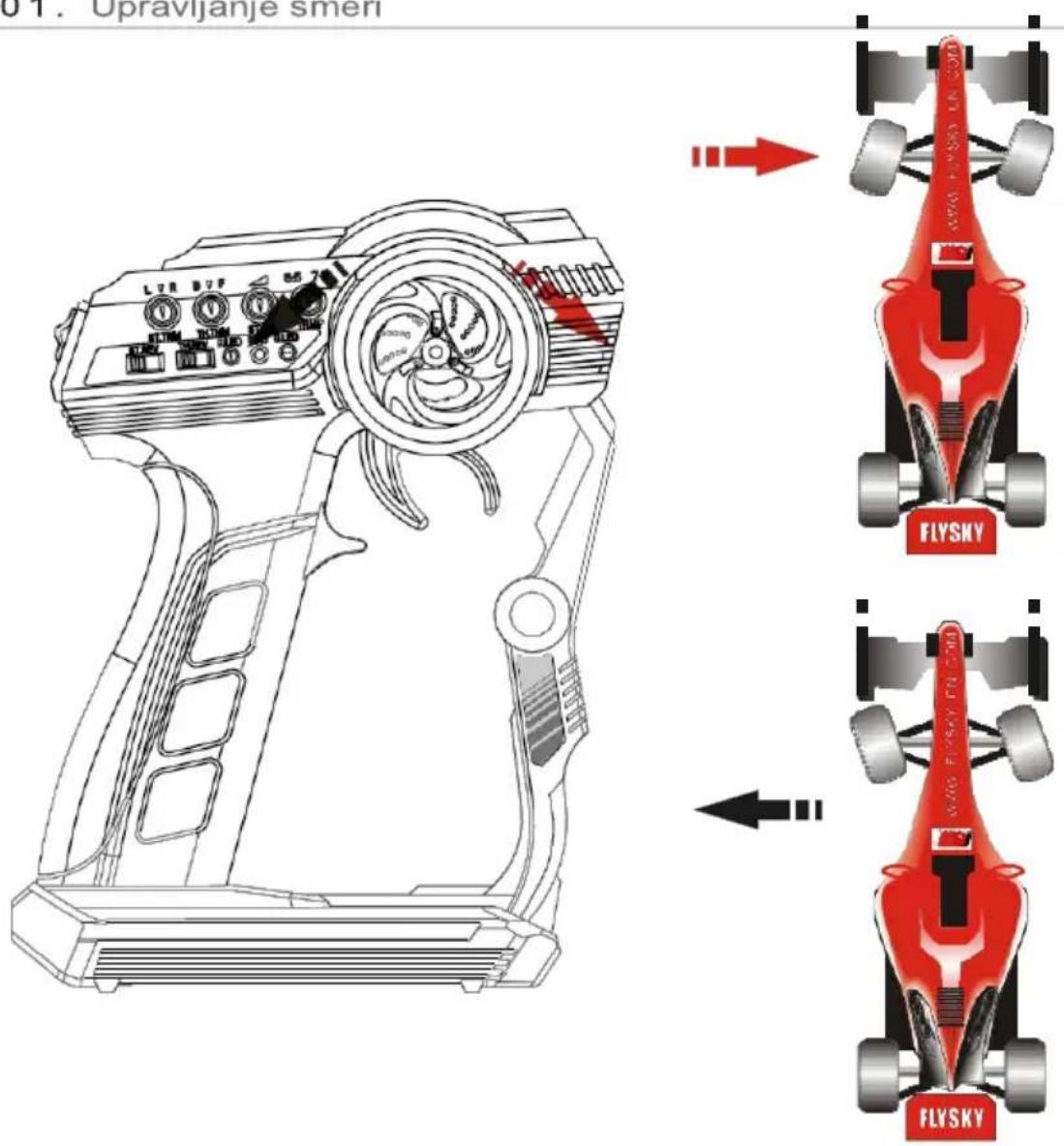

12. 01. Upravljanje smeri

Predstavitev funkcije:
Ta funkcija služi za nadzor smeri, ko se volan zavrti v desno, se sprednje kolo zavrti v desno (kot na sliki), ko se volan zavrti v levo, se sprednje kolo zavrti v levo (kot na sliki).
Način delovanja:
Nastavite dvojno hitrost krmiljenja z nastavitvijo gumba D/R.

Predstavitev funkcije:

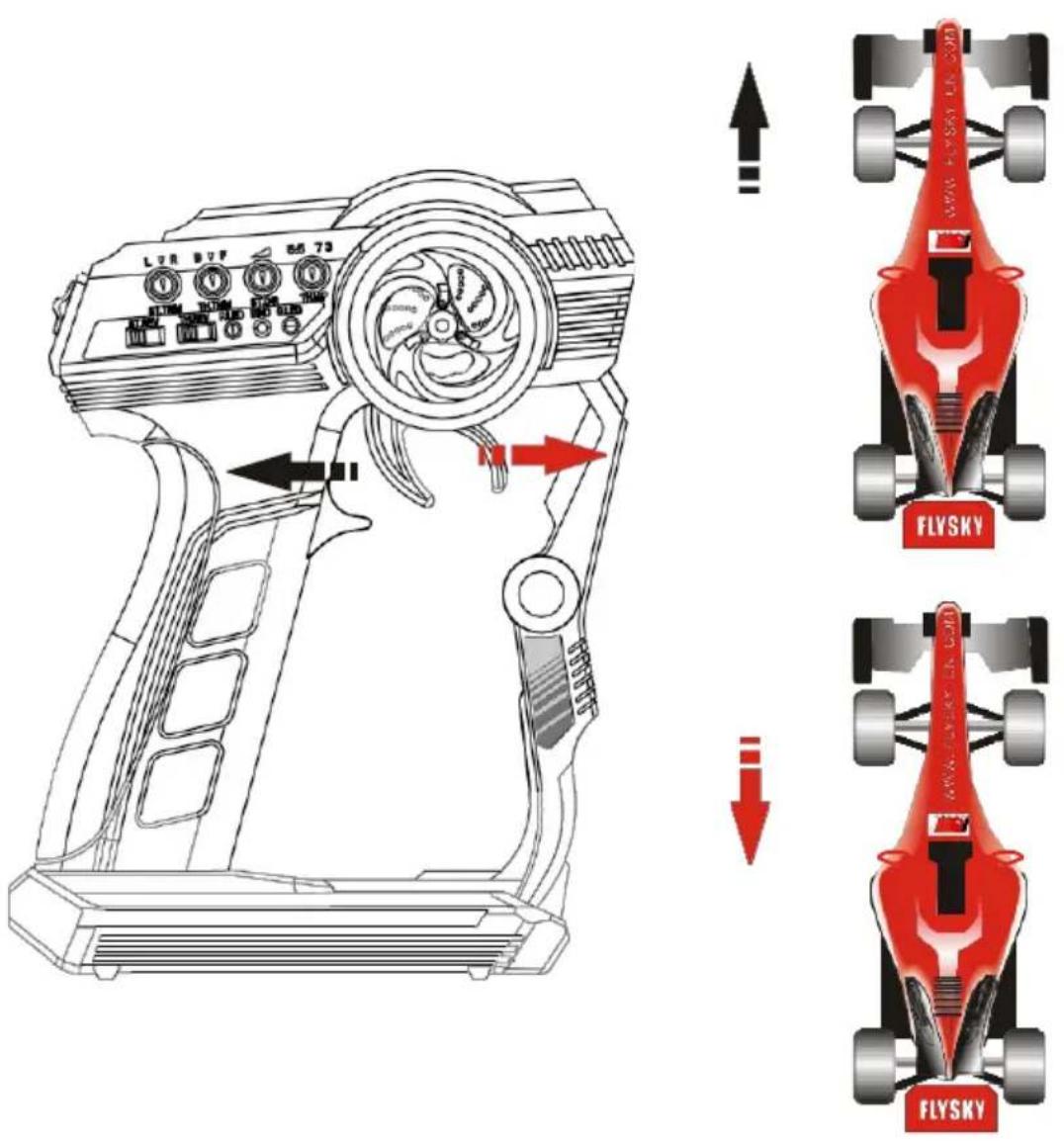

Ta funkcija je namenjena nadzoru hitrosti plina, ko potegnete sprožilec plina nazaj, se avto pospeši naprej (glej sliko), ko potisnete sprožilec plina, avto zavira ali zavira z dvojnim obročem (odvisno od različnih ESC) (glej sliko).

Način delovanja:

Za nadzor ga po vklopu naprave potisnite in potegnite nazaj.

13. Varnostna funkcija

接收机操作说明

13.01 Navodila za varnostno funkcijo

VARNOSTNA FUNKCIJA

1. Funkcija

Varnostna funkcija preprečuje izgubo nadzora nad RC avtomobilom ali RC čolnom. Če sprejemnik ne more sprejeti nobenega signala, od krmiljenja do plina, se parameter plina na sprejemniku vme na prvotno nastavitev.

2. Nastavitev

a. Vklopite stikalo oddajnika;
b. Vklopite stikalo sprejemnika. LED bo zasvetil;
c. Nastavite plin oddajnika, ustavite čoln ali ugasnite motor, nato ga pustite mirnega.
d. Pritisnite gumb „Setting“ na sprejemniku (kot je prikazano na sliki spodaj). LED bo utripal, nato pa se bo po približno 3 sekundah ustavil, kar pomeni, da je nastavitev končana.

3. Preizkušanje

a. Vklopite stikalo oddajnika;
b. Vklopite stikalo sprejemnika.
c. Izklopite stikalo oddajnika.
d. Servo plina se bo samodejno vrnil na prvotno nastavitev.
e. Nastavitev je uspešna, če so zgornji postopki v celoti zaključeni.

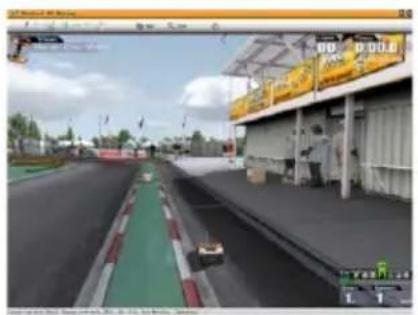

Naslednje velja za virtualno vadbo dirkanja z daljinsko vodenimi modeli na računalniku, na računalniku pa lahko igrate tudi simulirano tekmovanje.

Načini delovanja:

1. Z uporabo simulatorja FS-SM1 02 vstavite mikro USB vtič v oddajnik in USB vtič v računalnik.

2. Vklopite oddajnik.

3. Zaženite programsko opremo VRC na svojem računalniku.

4. Sledite navodilom na zaslonu, da prilagodite nastavitve uporabnika. Opomba:

Programska oprema VRC je brezplačna in ponuja le eno stezo in vadbišče.

Če vse deluje pravilno in vaš računalnik ali prenosni računalnik lahko izvaja programsko opremo VRC, lahko od podjetja VRC kupite dodatne igre.
