NAVODILA ZA UPORABO AH-250U4GBC00 HISENSE

Grelnik vode s toplotno črpalko

Najlepša hvala za nakup našega grelnika vode s toplotno črpalko.

Pred namestitvijo in uporabo te naprave natančno preberite ta navodila za uporabo in namestitev ter shranite ta priročnik za prihodnjo uporabo.

Varnostna navodila 1

Varnostni ukrepi 2

Namestitev 4

Varnostni ukrepi 4

Pregled izdelka 6

Priporočena orodja za namestitev 7

Dodatna oprema 7

Risbe z merami 8

Mesto namestitve 9

Namestitev opore za noge 10

Navodila za priključitev vodovodne cevi 11

Namestitev enote 12

Sheme napeljave 18

PRED UPORABO NATANČNO PREBERITE NAVODILA

Vaša varnost in varnost drugih sta zelo pomembni.

Številne pomembne varnostne smernice so vključene v ta priročnik in so na voljo tudi na vaši napravi. Vedno upoštevajte vse varnostne smernice.

To je simbol varnostnega opozorila.

Simbol služi kot opozorilo za morebitne nevarnosti, ki bi lahko povzročile poškodbe ali smrt vas ali drugih.

Vsako varnostno sporočilo spremlja simbol varnostnega opozorila in besede NEVARNOST, OPOZORILO ali POZOR. Ti izrazi pomenijo:

POZOR

Lahko se rahlo poškodujete ali poškodujete izdelek, če ne upoštevate navodil.

OPOZORILO

Neupoštevanje navodil lahko povzroči resne poškodbe ali smrt.

NEVARNOST

Neupoštevanje navodil lahko povzroči hude poškodbe ali smrt.

Vsa varnostna sporočila opredeljujejo morebitno nevarnost, pojasnjujejo, kako zmanjšati tveganje poškodb, in opisujejo posledice neupoštevanja smernic.

OPOZORILO

Da bi zmanjšali verjetnost eksplozij, požarov, smrtnih žrtev, električnih udarcev, poškodb ali opeklin, upoštevajte navodila v tem priročniku.

Pred namestitvijo in uporabo te naprave se prepričajte, da natančno razumete uporabniški priročnik. Če imate kakršne koli težave pri razumevanju ali upoštevanju navodil v tem priročniku ali će imate kakršna koli vprašanja, se posvetujte s pooblaščenim servisnim centrom ali lokalnim električnim podjetjem.

Varnostna opozorila

Nastavitev temperature vode

NEVARNOST

Temperatura vode, višja od 50 °C, lahko povzroči takojšnje hude ali celo smrtne opekline.

NEVARNOST

Temperatura vode, višja od 50 °C, lahko povzroči takojšnje hude ali celo smrtne opekline.

Otroci, invalidi in starejši so izpostavljeni največjemu tveganju za opekline.

Pred nastavitvijo temperature na grelniku vode glejte priročnik za uporabo.

Pred kopanjem ali prhanjem preverite vodo.

OPOMBA

- Za zmanjšanje temperature vode na mestu uporabe priporočamo termostatske mešalne ventile. Ti ventili samodejno mešajo toplo in hladno vodo v vodovodnih linijah.

NEVARNOST

V gospodinjstvih s starejšimi posamezniki, otroki ali invalidi bo morda treba nastaviti termostat na 45 °C ali manj, da se prepreči stik z "VROČO" vodo.

NEVARNOST

Višja temperatura vode poveča tveganje za OPEKLINE z vročo vodo

Temperaturo vode v grelniku uravnavajo gumbi na zaslonu. Temperatura vode tega grelnika vode je tovarniško nastavljena na 55° C, priporočljivo je, da uporabite mešalni ventil. Za informacije o nastavitvi temperature vode glejte navodila za uporabo.

Lokalni predpisi o namestitvi

Ta naprava mora biti nameščena v skladu z navodili tega priročnika, nacionalnimi predpisi in vsemi pravili, ki jih določijo lokalni organi in organizacije za javno zdravje.

Pomembna varnostna navodila

OPOZORILO

Za zmanjšanje nevarnosti eksplozije, požara, smrti, električnega udara, opeklin ali poškodb oseb, ki uporabljajo ta izdelek, upoštevajte osnovne previdnostne ukrepe, vključno z naslednjimi:

Otroci v gospodinjstvu:

Naprava ni namenjena uporabi s strani oseb (vključno z otroki) z zmanjšanimi fizičnimi, gibalnimi ali umskimi zmogljivostmi ali oseb s pomanjkanjem izkušenj ali znanja, razen će napravo uporabljajo pod ustreznim nadzorom ali po navodilih oseb, ki so zadolžene za njihovo varnost. Otroke je treba nadzorovati in zagotoviti, da se ne igrajo z napravo.

Pazite, da otroci ne stopijo na izdelek. V nasprotnem primeru se lahko resno poškodujejo.

Za uporabo v Evropi:

Otroci, stari osem let in več, ter osebe z zmanjšanimi fizičnimi, senzoričnimi in umskimi zmožnostmi ali s pomanjkljivim znanjem ter izkušnjami lahko uporabljajo to napravo pod ustreznim nadzorom ali će so prejele ustrezna navodila glede varne uporabe naprave in će razumejo nevarnosti, ki so povezane z uporabo naprave. Otroci se ne smejo igrati z napravo ter je ne smejo čistiti ali izvajati uporabniškega vzdrževanja brez nadzora.

Namestitev

• Da bi zmanjšali tveganje hudih poškodb ali smrti, upoštevajte vsa navodila za namestitev.
• Prepričajte se, da je naprava pravilno nameščena v skladu z lokalnimi predpisi in priloženimi navodili za namestitev.
• Ne zamenjajte nobenega dela grelnika vode in uporabljajte samo originalno dodatno opremo in rezervne dele, razen će je to posebej priporočeno v tem priročniku.
• Ne vklopite električnega napajanja za grelnik vode, razen će je rezervoar v celoti napolnjen z vodo.
• Nikoli ne poskušajte upravljati te naprave, če je poškodovana, nepravilno deluje, je delno razstavljena ali ima manjkajoče ali zlomljene dele.
• Če se izdelek namoči (potopi) v vodi, se pred ponovno uporabo obrnite na pooblaščeni servisni center za popravilo.
• Za premikanje ali namestitev naprave sta potrebni dve osebi ali več.
• Pred namestitvijo izklopite napajanje tako, da odprete odklopnik ali odstranite varovalke.
• Tudi će je termostat grelnika vode nastavljen na relativno nizko stopnjo, lahko vroča voda povzroči opekline. Da bi zmanjšali tveganje nastanka opeklin, priporočamo termostatske mešalne ventile.
• Embalažo hranite zunaj dosega otrok. Embalaža je lahko nevarna za otroke. Obstaja nevarnost zadušitve.
• Po razpakiranju naprave uničite škatlo, plastično vrečko in drugo embalažo. Otroci jih lahko namreč uporabijo za igro. Škatle, prekrite s preprogami, posteljnimi pregrinjali ali plastičnimi ponjavami, lahko postanejo nepredušne komore.
• Napravo povežite na ustrezno ocenjeno, zaščiteno in veliko napajalno vezje, da se izognete električni preobremenitvi.

Varnostni ukrepi

• Naprava mora biti nameščena blizu vira električnega napajanja. Uporabite napajalnik z nazivno površino prečnega prereza 2,5 mm ^2 ali več.
• Grelnika vode ne nameščajte na nestabilno površino ali na mesto, kjer obstaja nevarnost padca.
• Za namestitev se vedno obrnite na prodajalca ali pooblaščeni servisni center, da se izognete nevarnosti požara, električnega udara, eksplozije ali poškodb.
• Grelnika vode ne nameščajte na mesto, kjer so shranjene vnetljive tekočine ali plini, kot so bencin, propan, razredčilo za barvo itd.
• Izdelek vedno ozemljite, da preprečite nevarnost požara ali električnega udara.
• Varno namestite ploščo in pokrov krmilne omarice.
• Ne dotikajte se reber toplotnega izmenjevalnika z golimi rokami. V nasprotnem primeru se lahko porežete.
• Ne vnašajte zraka ali plina v sistem, razen s specifičnim hladilnim sredstvom.
• Ko odstranite ali odprete pokrove, ne vklopite odklopnika ali napajanja.
• Priključek naj bo varen, tako da se vijak ne bo zrahljal, ko povlečete kabel.

Delovanje

- Napravo uporabljajte le v predviden namen. - Če je bil grelnik vode izpostavljen požaru, poplavi ali fizičnim poškodbam, takoj izključite vso napajanje grelnika vode in ga NE uporabljajte znova, dokler ga ne pregleda za to usposobljena oseba.

- Ne vklapljajte grelnika vode, če je zaporni ventil za dovod hladne vode zaprt.

- Pred kopanjem ali prhanjem preverite temperaturo vode.

• Tudi pri 50 °C lahko vroča voda povzroči opekline.

- Ne blokirajte vstopa ali izstopa pretoka zraka.

- Nikoli se ne dotikajte, upravljajte ali popravljajte grelnika vode z mokrimi rokami.

- V bližini grelnika vode ne puščajte vnetljivih snovi, kot so bencin, benzen ali razredčilo. (Enote ne nameščajte v potencialno eksplozivno okolje.)

- Prepričajte se, da je napajalni kabel čist, varno priključen in nepoškodovan.

- Na napajalni kabel ne postavljajte nobenih predmetov.

- Ne spreminjajte ali podaljšujte napajalnega kabla. Praske ali lupljenje izolacije na napajalnih kablih lahko povzročijo požar ali električni udar, zato je poškodovane kable treba zamenjati.

- Napajalnega kabla ni mogoče zamenjati. Če je napajalni kabel poškodovan, je treba napravo zavreči.

- Ne izpostavljajte ljudi, živali ali rastlin hladnemu zraku iz grelnika vode za dlje časa.

- Pazite, da med delovanjem ne boste izvlekli ali poškodovali napajalnega kabla. Obstaja nevarnost požara ali električnega udara.

- Ne dotikajte se cevi za hladilno sredstvo, cevi za vodo ali katerega koli notranjega dela, medtem ko enota deluje ali takoj po delovanju. Obstaja nevarnost opeklin ali ozeblin in telesnih poškodb.

- Dodatno vbrizgavanje hladilnega sredstva ni mogoče.

Vzdrževanje

• Poškodovan napajalni kabel sme zamenjati le proizvajalec ali pooblaščeni serviser oz. druga strokovno usposobljena oseba, saj je sicer lahko takšno opravilo nevarno.
• Pred čiščenjem in vzdrževanjem naprave jo izključite iz napajanja.
• Preden izpraznite grelnik vode, izklopite napajanje naprave.
• Ne vklopite električnega napajanja za grelnik vode, razen će je rezervoar v celoti napolnjen z vodo.

Tehnična varnost

• Nepooblaščena namestitev ali popravila lahko ogrozijo vas in druge.
• Informacije, vsebovane v priročniku, so namenjene uporabi s strani usposobljenega tehnika, ki je seznanjen z varnostnimi postopki in opremljen z ustreznimi orodji in testnimi instrumenti.
• Če ne preberete in upoštevate vseh navodil v tem priročniku, lahko pride do okvare opreme, materialne škode, telesnih poškodb in/ali smrti.

POZOR

Da bi zmanjšali tveganje manjših poškodb oseb, okvar ali poškodb izdelka ali premoženja pri uporabi tega izdelka, upoštevajte osnovne previdnostne ukrepe, vključno z naslednjimi:

Namestitev

• Namestite izdelek na trdno in ravno podlago.
• Grelnika vode ne nameščajte na mesto, kjer bi puščanje rezervoarja ali priključkov lahko povzročilo škodo v njegovi okolici ali pod njim na spodnjih nadstropjih stavbe. Na takih območjih je priporočljivo namestiti primerno, ustrezno odtočno posodo pod grelnikom vode.
• Namestite izdelek tako, da hrup ali vroč zrak iz naprave ne ogrožata sosedov. V nasprotnem primeru lahko pride do medsosedskega spora.
• Pravilno namestite odtočno cev za nemoteno odvajanje vodnega kondenzata.
• Po namestitvi ali popravilu izdelka vedno preverite, da iz naprave ne uhaja plin, saj lahko neodkrito puščanje povzroči okvaro izdelka.
• Da bi se izognili nevarnosti zaradi nenamerne ponastavitve toplotne varovalke, naprava ne sme biti napajana preko zunanje preklopne naprave, kot je časovnik, ali priključena na krogotok, ki ga drug pripomoček redno vklaplja in izklaplja.

Delovanje

• Ne stopajte na izdelek in ne postavljajte ničesar nanj.
• Naprave ne uporabljajte, će je bil kateri koli od njenih delov potopljen v vodo. Za zamenjavo grelnika vode, ki je bil pod vodo, se takoj obrnite na pooblaščeni servisni center. Ne poskušajte popraviti enote. Treba jo je zamenjati.
• Kadar je temperatura okolja nižja od 0 °C, je potrebno neprekinjeno napajanje. V nasprotnem primeru izpraznite vso vodo iz rezervoarja in cevi, da se izognete poškodbam in zmrzovanju izdelka.

Pregled izdelka

1 2 3 4 5 6 7 8 9 0 11 12 13 14

Sprednja stran

Zadnja stran

Koda	Ime	Koda	Ime	Koda	Ime
1	Zgornji pokrov	6	Zadnja plošča	11	Odtok kondenzata
2	Sprednja plošča	7	Kabelska vtičnica	12	Ventil za sprostitev temperature in tlaka
3	Zaslon	8	Izhod za vroč zrak	13	Pokrov elementa
4	Odprtine za dovod zraka	9	Vhod za hladen zrak	14	Magnezijeva anoda
5	Odprtine za izpust zraka	10	Odtok za vodo

Priporočena orodja za namestitev

Ime	Slika	Ime	Slika
Izvijač		Teflonski trak
Ključ		Vodna tehtnica
Merski trak

Dodatki

Vključena dodatna oprema (tovarniško dobavljena):

Ime	Slika	Ime	Slika
Odtočni ventil Ventil za		sprostitev temperature in tlaka
Protipovratni ventil		Opora za noge

Priporočena dodatna oprema (kupi se dodatno):

Ime	Slika	Ime	Slika
Ventil za zmanjšanje tlaka		Termična ekspanzijska posoda
Termostatski mešalni ventil		Priključek za odtočno cev
Odtočna cev		Zaporni ventil

Risbe z merami

• Namestitev v zaprtem prostoru brez ustreznega prezračevanja povzroči večjo porabo energije.
• Izberite sobo z dovolj prostora za periodično servisiranje. Pokrovi in sprednje plošče se lahko odstranijo, da se omogočita pregled in servisiranje.
• Upoštevajte težo grelnika vode in izberite mesto, kjer so tla dovolj močna, da podprejo težo polnega grelnika vode.
• Grelnik vode in vodovodne cevi je treba zaščititi pred zmrzovanjem in močno korozivnimi elementi. Grelnika vode n e nameščajte na zunanja ali nezaščiten a območja.
• Namestite grelnik vode v bližini območja z največjo potrebo po gretju vode in središča vodovodnega sistema. Dolge neizolirane cevi za toplo vodo lahko porabljajo več energije.
• Nezadostna izmenjava zraka poveča stopnio porabe energije.
• Temperatura mesta namestitve mora biti nad 1 °C.
• Z uporabo vodne tehtnice se prepričajte, da je grelnik vode postavlien vodoravno.
• Izdelek mora biti nameščen tako, da stoji povsem ravno. V nasprotnem primeru lahko pride do vibracij ali puščanja vode, kar lahko o povzroči poškodbe ali nesrečo.

Minimalni odmiki (glede na storitev)

0,15 m 0,5 m 0,50 m

0,3 m 0,15 m 0,50 m

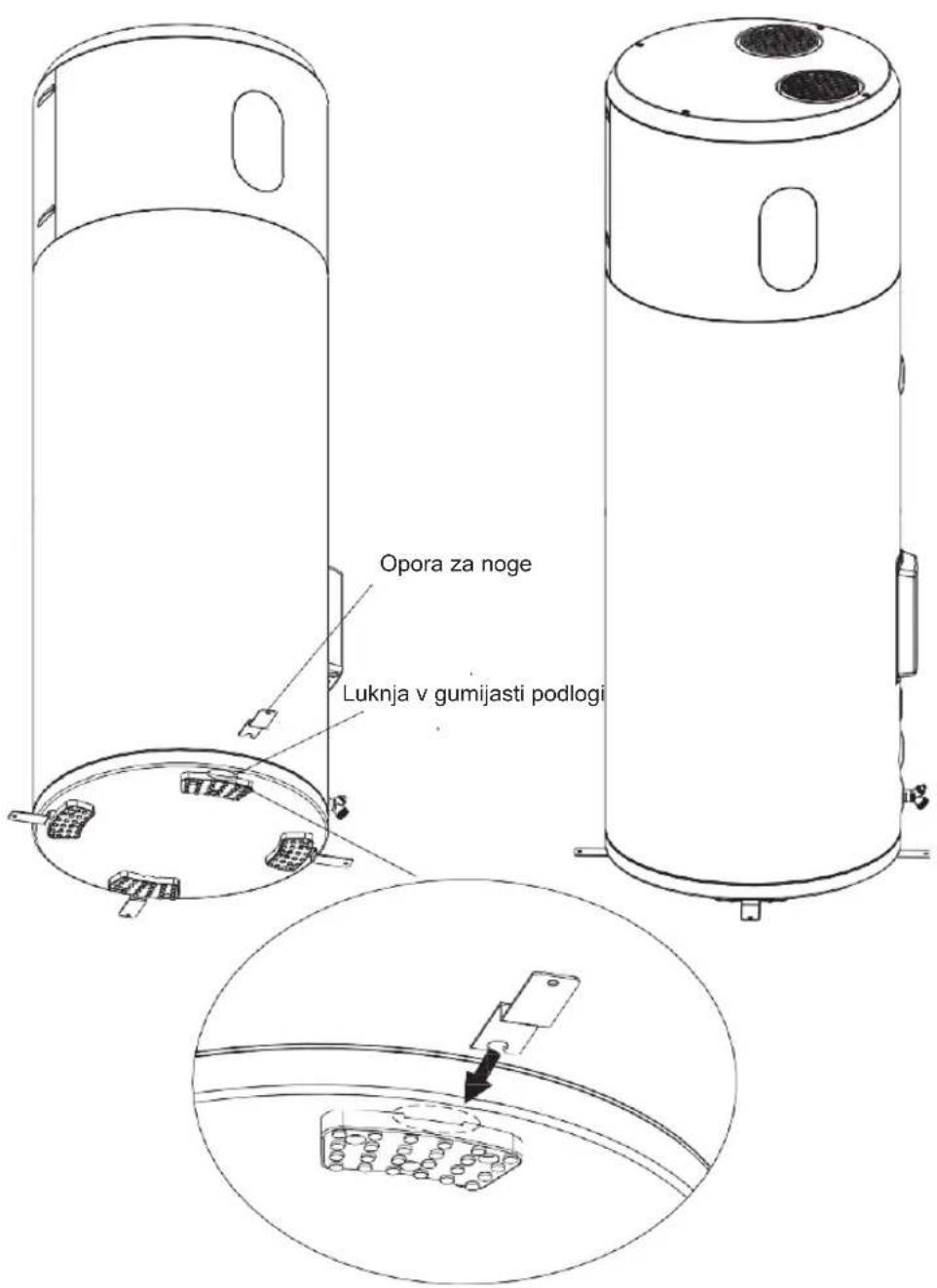

Namestitev opore za noge

1. Odstranite oporo za noge iz paketa dodatne opreme
2. Rahlo nagnite ohišje izdelka in vstavite oporo za noge v luknjo gumijaste podloge.
3. Pritrdite oporo za nogo na tla, kjer bo izdelek nameščen.

Opora za noge Luknja v gumijasti podlogi

Navodila za priključitev cevi za vodo

Številka	Ime	Opomba
1	Priključek za odtočno cev	Priporočena dodatna oprema
2	Ventil za sprostitev temperature in tlaka	Vključena dodatna oprema
3	Odtočni ventil	Vključena dodatna oprema
4	Zaporni ventil	Priporočena dodatna oprema
5	Termostatski mešalni ventil	Priporočena dodatna oprema
6	Termična ekspanzijska posoda	Priporočena dodatna oprema
7	Protipovratni ventil	Vključena dodatna oprema
8	Ventil za zmanjšanje tlaka	Priporočena dodatna oprema
9	Odtočna cev	Priporočena dodatna oprema

Opomba: V pikčasti škatli je oprema proti hladni vodi.

Namestitev enote

Razpakiranje in odstranjevanje vijakov iz embalaže

OPOMBA

- Dodatna oprema je pritrjena na paleto. Shranite jo za namestitev.

Odstranite vso embalažo z grelnika vode in preverite, da na napravi ni poškodb, ki bi nastale med transportom.

1. Odstranite škatlo in embalažo.

embalaža: zgornja pena embalaža: stranska pena

1. Vzemite enoto iz spodnje pene.

Spodnja pena

Namestitev odtočnega ventila

Uporabite odtočni ventil, ki je priložen embalaži.

1. Teflonski trak namestite na konec G, da preprečite puščanje.

1. Namestite odtočni ventil v odprtino z oznako "Odtočni ventil".

Namestitev ventila za sprostitev temperature in tlaka

Uporabite ventil za sprostitev temperature in tlaka, ki je vključen v embalažo.

1. Teflonski trak namestite na konec G, da preprečite puščanje.

1. Namestite ventil za sprostitev temperature in tlaka v odprtino z oznako "Ventil za sprostitev temperature in tlaka".

Priključitev razbremenilne cevi ventila za sprostitev temperature in tlaka

OPOZORILO

Nazivni tlak razbremenilnega ventila ne sme presegati 1 MPa, kar je največji delovni tlak grelnika vode, kot je določeno na tablici s podatki.

OPOZORILO

NE PRIKLJUČITE nobenega ventila ali drugih omejitev na vodovodno napeljavo za sprostitev temperature in tlaka. NE PRIKLJUČITE vodovodne napeljave za sprostitev temperature in tlaka na vodovodno napeljavo kondenzata. Treba jo je neposredno napeljati v ustrezen odprt odtok.

Namestite izpustno cev ventila za sprostitev temperature in pare v skladu z lokalnimi zakoni in naslednjimi navodili.

- Notranji premer odvodne cevi mora biti vsaj 3/4".

- Odtočna cev mora biti homologirana za distribucijo vroče vode in mora zdržati 100 °C brez deformacije.

- Konec odtočne cevi ne sme imeti navoja ali biti skrit in ga je treba zaščititi pred zmrzovanjem.

- V odtočno cev ne vstavljajte ali nameščajte kakršnih koli ventilov, blokad ali reduktorskih sklopk.

1. Teflonski trak namestite na konec NPT, da preprečite puščanje.

1. Pritrdite odtočno cev na izhod ventila za sprostitev temperature in tlaka. Odtočna cev mora potekati navzdol od ventila, da se omogoči popolno odvajanje ventila za sprostitev temperature in tlaka ter odtočne cevi.

1. Pritrdite odtočno cev na izhod ventila za sprostitev temperature in tlaka. Odtočna cev mora potekati navzdol od ventila, da se omogoči popolno odvajanje ventila za sprostitev temperature in tlaka ter odtočne

cevi.

* Voda lahko kaplja iz odtočne cevi naprave za razbremenitev tlaka, zato mora ta cev ostati odprta.

* Napravo za razbremenitev tlaka je treba uporabljati redno, da se odstranijo usedline apna, hkrati pa morate redno preverjati, da ni blokirana.

* Odtočno cev, priključeno na napravo za razbremenitev tlaka, je treba namestiti v neprekinjeni smeri navzdol in v okolju brez zmrzali.

Namestitev cevi za odvajanje kondenzata OPOMBA

• Pri izdelavi priključkov odtoka na odtočne cevi jih NE ZATEGNITE PREVEČ. Preveč zategnjeni priključki lahko poškodujejo posodo za odvajanje kondenzata.
• Kondenzat, ki uhaja iz te enote, ni kiselkast. Odtočni vodi kondenzata in priključki na odtočne cevi morajo ustrezati državnim in lokalnim predpisom. Ne zmanjšujte velikosti odtočne cevi na manj kot je predvidena velikost priključka za kondenzat.

Prepričajte se, da odtočni vodi kondenzata ohranjajo naklon navzdol za pravilno odvodnjavanje. Odtočna cev mora biti izolirana, da se prepreči nastanek kondenzacije na zunanji strani odtočne cevi.

Če talni odtok ni na voljo ali je odtok nad nivojem kondenzacijskega voda, je treba namestiti skupno kondenzacijsko črpalko z zmogljivostjo, ki ni manjša od 7,5 litra.

1. Teflonski trak namestite na konec G, da preprečite puščanje.

1. Na primarni odtočni priključek pritrdite komolec z nastavkom 3/4" in 3/4"G.

Priključitev priključka za vodo

OPOMBA

- NE spajkajte neposredno na priključkih za vročo ali hladno vodo. Če so uporabljeni varjeni priključki, pred namestitvijo adapterja na priključke za toplo ali hladno vodo na grelniku zvarite cev na adapter. Segrevanje priključkov za oskrbo z vodo bo trajno poškodoval o notranjo plastično oblogo.

* Najvišji tlak v dovodu hladne vode je 0,8 MPa. Če je tlak dovodne vode večji od 0,8 MPa, namestite ventil za zmanjšanje tlaka.

* Priključite vodo za polnjenje ali ponovno polnjenje ogrevalnega sistema, kot je določen v EN1717/EN 61770, da se prepreči kontaminacija pitne vode s povratnim tokom.

Najvišja in najnižja nastavitev temperature vode (°C)	20 / 65
Najvišji in najnižji delovni tlak vode (MPa)	-/ 0,8
Najvišja in najnižja temperatura okolja (°C)	-7 ~43

Glejte "Navodila za namestitev" za predlagano tipično namestitev

1. Preverite vrsto vodnih cevi v vašem domu. Uporabite priključke, ki ustrezajo vrsti cevi v vašem domu.
2. Teflonski trak namestite na konec G, da preprečite puščanje.

1. Priključite dovod hladne in tople vode z uporabo 3/4" G.

Za lažji odklop grelnika vode za servis ali zamenjavo je priporočljiva namestitev spojk na vodne priključke.

1. Namestite zaporni ventil v vod za hladno vodo in vročo vodo v bližini grelnika vode.
2. Namestite izolacijo na cevi za hladno in toplo vodo. Izolirana cev za toplo vodo lahk o poveča energetsko učinkovitost.

Polnjenje grelnika vode

OPOZORILO

Ne vklopite električnega napajanja za grelnik vode, razen će je rezervoar v celoti napolnjen z vodo. Garancija grelnika vode ne krije poškodb ali okvar, ki so posledica delovanja s praznim ali delno praznim rezervoarjem.

1. Prepričajte se, da je odtočni ventil na grelniku vode popolnoma zaprt.

1. Vklopite zaporne ventile v cevi za hladno in toplo vodo.
2. Vklopite dovod hladne vode
3. Počasi odprite vsako pipo za vročo vodo in pustite, da voda začne teči, dokler ne teče s polnim tokom.
4. Pustite, da voda nekaj časa teče s polnim tokom.

Izdelava električnih priključkov

OPOZORILO

Pred delom na kakršnih koli električnih priključkih v celoti izklopite napajanje.

OPOZORILO

Ozemljitev je obvezna.

OPOZORILO

Nikoli ne napajajte grelnega elementa neposredno. Grelni elementi so nameščeni na izdelek.

OPOMBA

• Vse ožičenje mora biti v skladu z evropskimi in nacionalnimi standardi in zaščiteno s 30mA RCD (naprava za rezidualni tok).
• Naprava za izklop mora biti vgrajena v fiksno napeljavo v skladu z navodili za električne povezave.

Grelnik vode mora biti stalno napajan z električn o energijo, da se zagotovi pravilno delovanje titanov e anode (ICCP).

Ne vklopite napajanja, dokler se grelnik vod e popolnoma ne napolni.

Napravo lahko priključite in upravljate le na enofaznem omrežju 230V AC. Električna napeljava vključuje:

• Priporočljiva je namestitev naprave za rezidualni tok (RCD) z nazivnim rezidualni m delovnim tokom, ki ne presega 30 mA.
• Nazivna vrednost naprave za rezidualni tok (RCD), ki jo je treba namestiti.
  Napajalnega kabla ni mogoče odklopiti iz izdelka. Napajalnega kabla ni mogoče zamenjati. Če je napajalni kabel poškodovan, je treba napravo zavreči.

POZOR

Da bi se izognili nevarnosti zaradi nenamerne ponastavitve toplotne varovalke, naprava ne sme biti napajana prek zunanje preklopne naprave, kot je časovnik, ali priključena na krogotok, ki ga drug pripomoček redno vklaplja in izklaplja.

30 mA RCD L1 L2 16 A BR BL

Varnostne kontrole

POZOR

Pred ponovnim zagonom grelnika vode ga mora pregledati za to usposobljena oseba, ki bo raziskala vzrok za visoko temperaturo naprave in sprejela korektivne ukrepe.

Naprava ima nadzor omejevanja temperature, ki se nahaja v grelnem elementu. Če temperatura vode postane pretirano visoka, nadzor temperature izklopi napajanje grelnih elementov.

Ko odprete nadzorni element, ga je treba ročno ponastaviti. Za ponastavitev nadzora omejevanja temperature:

1. Izklopite napajanje tako, da odprete odklopnik ali odstranite varovalke.
2. Odstranite pokrov elementa.
3. Pritisnite rdeči gumb za ponastavitev.

Izolacijske odeje

Zunanja izolacijska odeja za grelnik vode, ki je na voljo na trgu, ni potrebna. Garancija proizvajalca ne krije nobene škode ali okvare, ki jo povzroči namestitev ali uporaba katere koli vrste nepooblaščenih naprav za varčevanje z energijo ali drugih naprav.

Proizvajalec ni odgovoren za kakršno koli poškodbo ali izgubo, ki je posledica uporabe takšnih nepooblaščenih naprav.

POZOR

Če lokalni zakoni zahtevajo uporabo katerega koli zunanjega izolacijskega kompleta za grelnik vode, boste morali biti posebej pozorni, da ne bi omejili pravilne funkcije in delovanja te naprave:

• NE BLOKIRAJTE zračnih odprtin grelnika vode.
• NE PREKRIVAJTE ali poskušajte premakniti informacijskih ali opozorilnih nalepk, pritrjenih na grelnik vode.
• NE PREKRIVAJTE nadzorne plošče, ventila za sprostitev temperature in tlaka, odtočnega ventila in razdelilne omarice.
• Pogosto preglejte odejo.

Kontrolni seznam za namestitev

Lokacija

1. Dovolj prostora za izmenjavo zraka in redno servisiranje.
2. Tla so dovolj močna, da podpirajo grelnik vode.
3. Grelnik je nameščen v zaprtem prostoru in zaščiten pred visokimi korozivnimi elementi.
4. Grelnik je nameščen v neposredni bližini območja, kjer je potrebna vroča voda.
5. Temperatura ozračja je nad 1 °C.
6. Območje je brez vnetljivih tekočin in plinov.

Odtočni ventil

1. Odtočni ventil je pravilno nameščen.

Ventil za sprostitev temperature in tlaka

1. Ventil za sprostitev temperature in tlaka je pravilno nameščen.
2. Odtočni vod ohranja naklon navzdol in teče do us treznega odtoka.
3. Odtočna cev je zaščitena pred zmrzovanjem.

Odtok kondenzata

1. Odtočni vodi ohranjajo naklon navzdol in vodijo do ustreznega odtoka.

Dovod vode

1. Rezervoar je poln vode.
2. V grelniku vode in ceveh ni zraka.
3. Priključki za vodo so tesni in ne puščajo.
4. Priporočamo fleksibilne priključke za vodo.

Napeljava

1. Napajalna napetost se ujema z nazivno napetostjo na tablici s podatki.
2. Pravilna velikost žic vezja in varovalke ali odklopnika.
3. Enota je pravilno ozemljena.

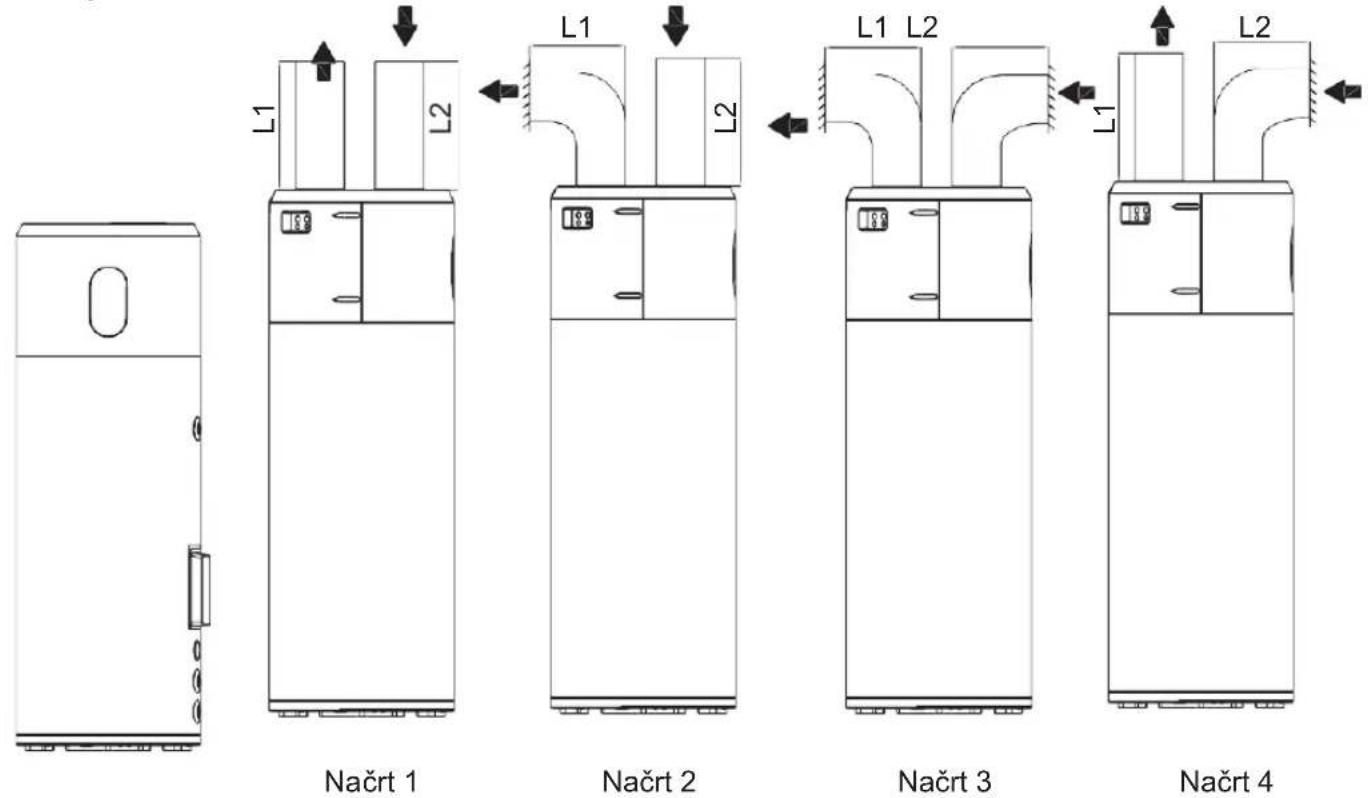

Dovoljena dolžina kanala

PVC-kanal (Φ 160 mm)					PVC-kanal	PVC 90° koleno
	Načrt 1	Načrt 2	Načrt 3	Načrt 4
Največja dolžina zračnega kanala L1+L2( m)	28	25	23	23
1-m kanal	3 Pa/ m
Enojno 90° koleno	8 Pa/ m

OPOMBA

• Skupni statični tlak ne sme presegati 85 Pa.
• Če sta zaradi omejitev dovod in odvod zraka obrnjena v isto smer, razdalja med koncema dovoda in odvoda zraka ne sme biti manjša od 260 mm. Za zahteve glede dolžine glejte Načrt 3.

260 -17

Električne sheme

Opozorilo

Pred dostopom do priključkov je treba odklopiti vse napajalne tokokroge, za podrobnosti pa si oglejte shemo ožičenja.

Priključni blok X3: Vstavljanje ali odstranjevanje trde žice s pritiskom na tipko Opomba: Velikost trde žice za vstavljanje je 0,5~1,5 mm (AWG22~14) . Vstavljena trda žica mora biti daljša od 9 mm.

1) Za funkcijo proti hladni vodi

X1 1 2 POWER SUPPLY A10 OA2 2 3 4 BACK WATER PUMP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ X3 BACK WATER TEMP.

Priključni blok X1 zagotavlja signal z napetostjo 230V AC.

Če je tok povratne vodne črpalke ≥ 0,2 A, mora biti za obremenitev priključen kontaktor za izmenični tok. Velikost žice je 0,5\~1,5 mm².

Na priključnem bloku X3 sta dva priključka za priključitev senzorja temperature povratne vode, kot je prikazano na sliki.

Za aktiviranje te funkcije preberite navodila za uporabo, dodatna oprema pa je potrebna na naslednji način:

Dodatna oprema Priporočene specifikacije
črpalka za povratno vodo (oskrba)	Največji obratovalni tok: 0,2 A
temperatura povratne vode (oskrba)	B0/100=3450 K, R0 °C=15 kΩ

Če voda v izhodni cevi v samodejnem načinu proti hladni vodi ni več topla, bo povratna vodna črpalka začela delovati, da bo hladna voda tekla nazaj v rezervoar in ves čas ohranjala toplo vodo v cevi. V ročnem načinu proti hladni vodi bo povratna črpalka za vodo takoj začela delovati.

* Opomba: nekateri izdelki nimajo te funkcije.

2) Za funkcijo pametnega omrežja

Enota ima funkcijo pametnega omrežja, na priključnem bloku X3 so štirje priključki za povezavo OP- in PV-signala, kot sledi:

X1 1 2 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ X3 PV OP

Za aktiviranje te funkcije preberite navodila za uporabo.

Grelnik vode bo deloval odvisno od vhodnega signala na naslednji način:

PV	OP	ukaz	delovanje
vklo pljen	izkl opljen	delovanje po priporočilu	Grelnik vode bo deloval v načinu ECO in nastavitev temperature vode bo omejena na nizko raven (privzeto 55 °C).
vklo pljen	vkl opljen	delovanje po priporočilu	Grelnik vode bo deloval v načinu FAST (hiter način) in nastavitev temperature vode se bo povečala na najvišjo raven (privzeto 75 °C).
izklo pljen	vkl opljen	delovanje po priporočilu	Grelnik vode bo deloval v načinu AUTO (samodejni način) in nastavitev temperature vode se bo povečala na visoko raven (privzeto 75 °C).
izklo pljen	izkl opljen	delovanje po priporočilu	Grelnik vode bo ohranil normalno stanje delovanja, funkcija pametnega omrežja pa ne bo aktivirana.

* Opomba: nekateri izdelki nimajo te funkcije.

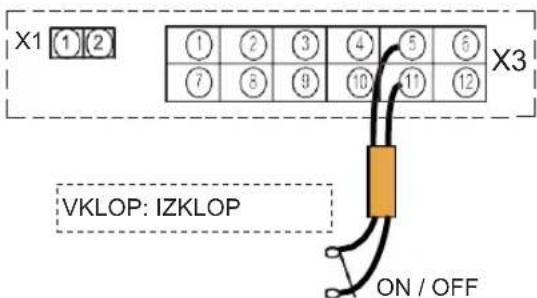

3) Za daljinsko stikalo

Enota ima funkcijo daljinskega stikala, na priključnem bloku X3 sta dva priključka z a povezavo signala ON/OFF, kot sledi:

X1 ① ② ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ X3 VKLOP: IZKLOP ON / OFF

Za aktiviranje te funkcije preberite navodila za uporabo.

Ko je signal OFF (izklop) sprejet, lahko grelnik vode deluje in ohrani normalno stanje delovanja.

Ko je signal ON (vklop) sprejet, se je grelnik vode prisiljen izklopiti, vendar je funkcija proti zmrzovanju še vedno učinkovita.

(Ta navodila so na voljo tudi v alternativni obliki; od svojega trgovca lahko zahtevate kopijo).
