NAVODILA ZA UPORABO DL-10 Visaton
Vgradni zvočnik Visaton DL-10, 30 W, 8 Ω
Kataloška
št.:
Kazalo
Opis 2
Tehnični podatki 2
Mere 3
Grafični prikazi 3
Garancijski list 5
Opis
10 cm (4") stropni zvočnik z belo lakiranim kovinskim pokrovom (RAL 9010). Primeren za vgradnjo v stropove iz raznovrstnih materialov. Racionalna montaža v okroglo izrezano odprtino z vzmetnimi držali. Priključitev na 100 V omrežje (različica s transformatorjem) ter morebitna potrebna prilagoditev nivoja potekata s pomočjo sponke s tlačno vzmetjo, ki je enostavna za uporabo. Prostorsko varčna rešitev z dobrim zvokom za profesionalno in domačo rabo.
Po povpraševanju je na voljo tudi lakiran z drugimi RAL-barvami.
- Pravilno deluje pri nizkih temperaturah v skladu z ES 60068-2-1 (-40 °C; 96 h)
- Izpolnjuje zahteve organizacije za tehnični nadzor Germanischer Lloyd (zahteve glede električnih obratnih sredstev/mraza)
- Odporen na udarce
Sisteme zvočniških ohišij za betonske strope za ta zvočnik dobavlja podjetje KAISER, 58579 Schalksmühle, Nemčija. Za model DL 10 so primerna ohišja KompaX2 s št. izd. 1292-35 in 1292-00 ter ohišja KompaX3 s št. izd. 1294-15 in 1294-00 v kombinaciji s sprednjim obročem s št. izd. 1293-16. Protipožarna ohišja (F30) so na voljo pod imenom FlamoX.
Tehnični podatki
8 Ω različica brez transformatorja
Nazivna/glasbena obremenljivost: 20 W/30 W
Impedanca: 8 Ω
Nivo zvočnega tlaka: 90 dB (1 W/1 m) pri 2.100 Hz
Kot predvajanja (-6 dB): 82°/4.000 Hz
Območje prenosa (-10 dB): 75-20.000 Hz
Srednji nivo zvočnega tlaka: 86 dB (1 W/1 m)
Maks. nivo zvočnega tlaka: ...... –
Resonančna frekvenca: 140 Hz
Premer glasovne tuljave: .... 0 20 mm
Odprtina zvočne stene: .... 0 110 mm
Dolžina kabla: 0,1 m
Neto teža: 0,4 kg
Temperaturno območje: -40 °C do +110 °C
Vodotesen: .... da
Vrsta zaščite: IP54*

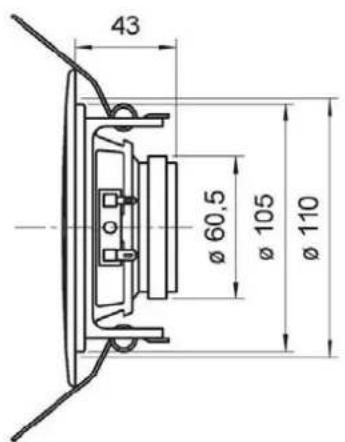

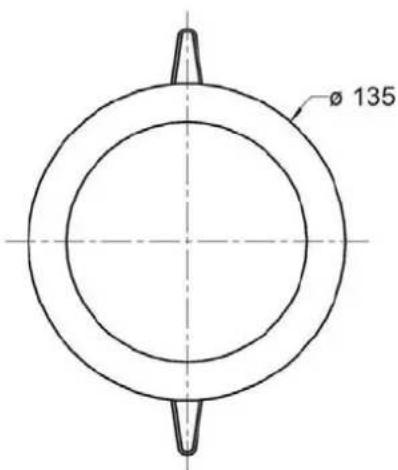

Mere
DL 10/8 Ohm 31.05.02
Grafični prikazi

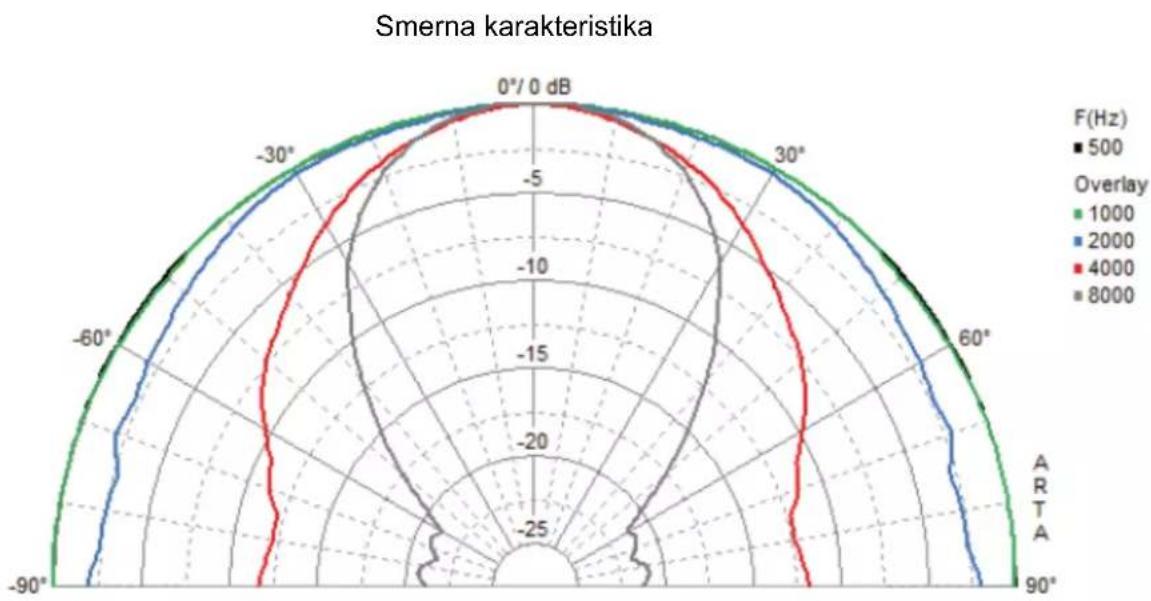

radar
| Angle | F(Hz) 500 | F(Hz) 1000 | F(Hz) 2000 | F(Hz) 4000 | F(Hz) 8000 | |-------|-----------|------------|------------|------------|------------| | 0°/0 dB | -5.0 | -5.0 | -5.0 | -5.0 | -5.0 | | 30° | -10.0 | -10.0 | -10.0 | -10.0 | -10.0 | | 60° | -15.0 | -15.0 | -15.0 | -15.0 | -15.0 | | 90° | -25.0 | -25.0 | -25.0 | -25.0 | -25.0 |

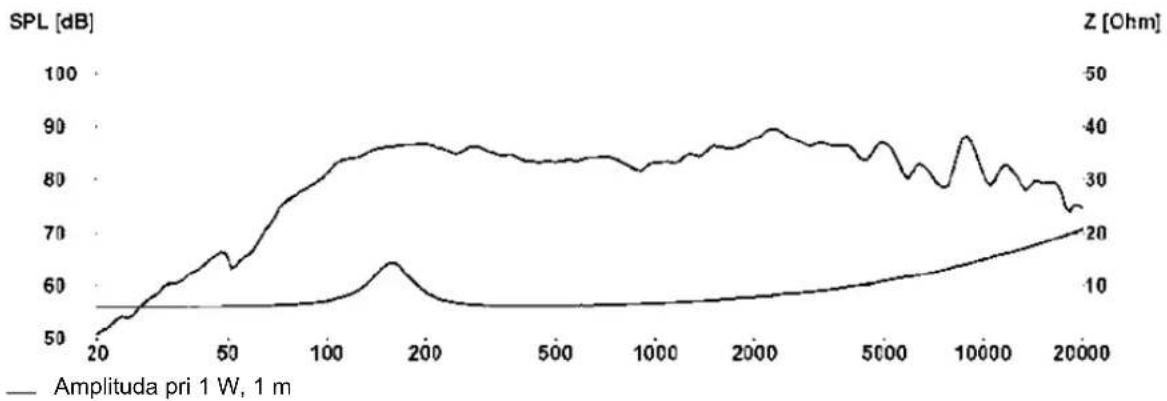

line
| Time | SPL [dB] | Z [Ohm] | | -------- | -------- | ------- | | 20 | 50 | 10 | | 50 | 65 | 10 | | 100 | 80 | 10 | | 200 | 85 | 10 | | 500 | 85 | 10 | | 1000 | 85 | 10 | | 2000 | 90 | 10 | | 5000 | 85 | 15 | | 10000 | 85 | 20 | | 20000 | 75 | 25 |GARANCIJSKI LIST
Izdelek: Vgradni zvočnik Visaton DL-10, 30 W, 8 Ω
Kat. št.: 30 11 65
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si, info@conrad.si
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec:
Datum izročitve blaga in žig prodajalca:
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.
