NAVODILA ZA UPORABO AS-4020 Protector

Žični krmilnik odzračevanja Protector AS4020

Kataloška št.: 56 03 34

Kazalo

1. Uvod 2
2. Navodila za namestitev.... 2
3. Napotki 3
4. Čiščenje in nega 3
5. Varnostni napotki.... 3
6. Tehnični podatki 4
   Garancijski list 6

1. Uvod

Žični krmilnik za odzračevanje AS-4020 je pripomoček za nadzorovanje dovajanja svežega zraka pri uporabi aparata za prezračevanje (prezračevalne nape itd.) S krmilnikom za odzračevanje ni možno nadomestiti samonadzora, ki zagotavlja dovod svežega zraka, temveč si z njim le pomagati.

Žični krmilnik odzračevanja AS-4020 vključi izpušni sistem le, će izenačenje tlaka dosežemo z odpiranjem okna ali vrat. Na ta način se lahko dovede dodaten svež zrak od zunaj.

2. Navodila za namestitev

2.1 Navodila za namestitev nadgradnega kontakta (glej sliko B)

Priprava

Namestite senzor in magnetno ohišje (oba sta enaka) na zgornji okvir okna in okenskega krila, tako da je medsebojna razdalja med dvema deloma ohišja manjša od 7 mm! V ta namen uporabite priložene podložke (U).

a. Spodnji del ohišja senzorja (1) z vijaki namestite na predvideno mesto (glej sliko B).
b. Senzor (2) s priključnim kablom vstavite v spodnji del ohišja.
c. Zgornji del ohišja (3) pritisnite na spodnji del ohišja (1).
d. Spodnji del magnetnega ohišja z vijaki namestite na predvideno mesto (glej sliko B).

POZOR: Razdalja med senzorjem in magnetom ne sme presegati 7 mm.

e. Vstavite magnet (4) in ga zaprite z zgornjim delom ohišja (3).
f. Napeljite krmilni kabel s krmilnikom za odzračevanje AS-4020 do vtičnice za napravo za odvod zraka.
g. Priključite krmilnik za odzračevanje AS-4020 v vtičnico in napravo za odvod zraka priključite na krmilnik za odzračevanje AS-4020.

h. Preverjanje delovanja:

Vključite napravo za odvod zraka in odprite okno- naprava za odvod zraka se mora vključiti.

Zaprite okno - naprava za odvod zraka se mora izklopiti.

2.2 Vgradni kontakt

(glej sliko C) / ohišje senzorja in magneta ne bosta uporabljena.

i. Senzor (2) namestite v zgornjem delu okenskega okvirja. Izvrtajte luknjo (6 mm) in vstavite senzor. Globina luknje za senzor naj bo le toliko, da razdalja med senzorjem in magnetom ne presega 7 mm.
j. Na nasprotno stran v okensko krilo namestite magnet (luknja 8 mm). Globina luknje naj bo toliko, da bo magnet leo poravnan z okvirjem okna (največ 25 mm).

POZOR: Razdalja med senzorjem in magnetom ne sme presegati 7 mm.

k. Preverjanje delovanja kot pri točki h.

3. Napotki

Navodila za namestitev magnetnih senzorjev

Pri namestitvi na železne okvirje ali vrata je potrebno paziti na minimalno razdaljo magnetov in senzorja (kontaktnega senzorja) od železnih delov, približno 5-10 mm, z podstavitvijo lesenih ali plastičnih trakov.

4. Čiščenje in nega

Pred čiščenjem naprave izključite iz omrežja (izvlecite vtič).

Površino ohišja lahko očistite z mehko krpo, navlaženo z milnico. Ne uporabljajte abrazivnih sredstev ali kemikalij.

5. Varnostni napotki

V primeru poškodb ohišij, vtičev, napajalnih kablov ali poškodb izolacije takoj odstranite naprave in izključite napajalne kable.

NEVARNOST ELEKTRIČNEGA UDARA - ŽIVLJENJSKO NEVARNO. (Izključite napajalni vtič).

Napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in znanja, će jih pri uporabi nadzira oseba, ki je zadolžena za njihovo varnost, ali so prejele navodila za varno uporabo in razumejo z njimi povezane nevarnosti.

Naprava in njena priključna vrvica ne smeta biti na dosegu otrok, mlajših od 8 let.

Otroci ne smejo izvajati čiščenja in vzdrževanja naprave, razen će so starejši od 8 let in pod nadzorom.

6. Tehnični podatki

Omrežna napetost 230 V, \~ 50 Hz, prib 3 W

Preklopna moč 230 V (10 A)

Razred zaščite IP 20 * (uporaba le v suhih prostorih)

Občutljivost senzorja .... < 7 mm kontakt prekinjen

7 mm kontakt vzpostavljen

Ohišje senzorja / magneta .... S = 10x V= 10 x D= 47 mm

Ohišje krmilnika .... S = 62 x V = 130 x D = 48 mm

SLIKA OHIŠJA A

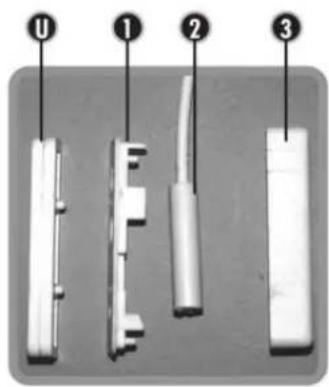

U 1 2 3

max 7mm

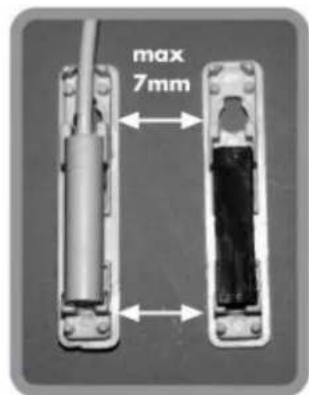

PRAVILNA namestitev Vzporedna postavitev Razdalja največ 7 mm

U Podložek

1 Spodnji del ohišja
2 Senzor ali magnet
3 Zgornji del ohišja

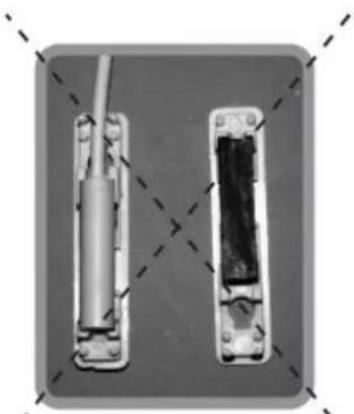

NAPAČNA namestitev Obrnjena postavitev

Protector, proizvajalec: Protector GmbH, An den Kolonaten 37, 26160 Bad Zwischenahn, Nemčija

SLIKA B

Pritrditev se lahko izvede bodisi na zgornjem krilu okna, kakor tudi na bočnem ali zgornjem okvirju.

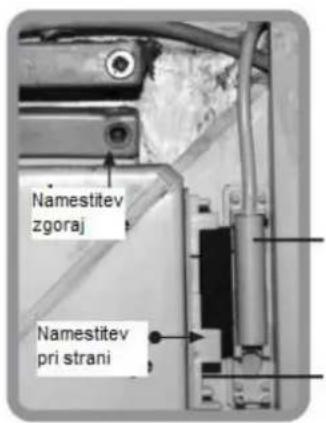

Namestitev zgoraj Namestitev pri strani

Pritrditev nosilca senzorja na okvir okna

Pritrditev nosilca senzorja na okno

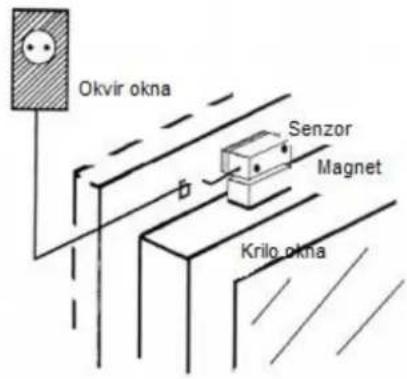

Okvir okna Senzor Magnet Krilo okna

SLIKA C

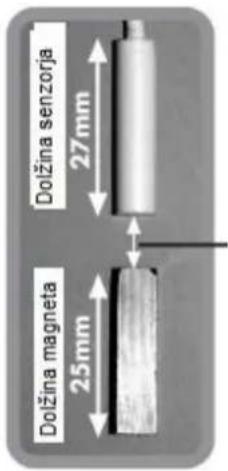

Dolžina senzorja 27mm Dolžina magneta 25mm

Premer luknje 6 mm - globina luknje glede na oddaljenost od magneta

Največja razdalja 6 mm

Premer luknje 8 mm, globina luknje 25 mm

Vgradni senzor Vgradni magnet Okvir okna Krilo okna
