NAVODILA ZA UPORABO HB 26.21 DC Kübler
Standardni števec obratovalnih ur HB 26 ...... 2
Značilnosti 2
Področja uporabe 2
Tehnični podatki 2
Tip HB 26.21 3
Napetost 3
Nadaljnji tipi ležajev 3
Garancijski list 4
Standardni števec obratovalnih ur HB 26
Značilnosti
- 6-mestni števec obratovalnih ur s ponastavitvijo
- Velika odpornost na šoke in udarce
- Optično velike cifre višine 4,5 mm
- Ohranitev vrednosti pri izpadu elektrike
• Dolga življenjska doba
• Vtične izvedbe
Področja uporabe
- Splošno merjenje časa
- Intervali vzdrževanja merilnikom (umetno dihanje, kisik, dializa)
- UV-žarnice za male naprave
- Prikazovalniki v vozilih
Tehnični podatki
Električna priključitev: .... Kabel: 2 x 0,5 mm², NYFAZ, dolžine 0,5 m
AC: siv/siv, DC: rdeč +, črn
Tip HB 26.01.3: okrogli zatiči (za vstavljanje v ohišje 945.2)
Poraba moči: 10 ... 30 V/DC: pribl. 500 mW
Velikost cifer: višina 4,5 mm
Barva cifer: ....... bela in rdeča, črno ozadje
Temperatura okolice: -15^ +50^ , brez kondenzacije
Vrsta zaščite: IP41 od spredaj
Tesnilni pokrov K1: IP51 od spredaj
Prozorni pokrov Dv., Dvs: IP55 od spredaj
Ohišje: PC (polikarbonat)
Teža: pribl. 45 g
Možnosti: .... posebne napetosti .... razširjeno temperaturno območje na zahtevo
Zaklepanje ničelne nege: ....... št. izd. 3.160.XX7.XXX
Ploščati vtič 0,8 x 6,3 mm brez ploščatega vtičnega tulca: ...... št. izd. 3.168.X11.XXX
Ploščati vtič 0,8 x 2,8 mm s ploščatim vtičnim tulcem: ...... št. izd. 3.167.X.11.XXX
Oprema:
Ohišje 945.2: ...... št. izd. G.008.434
Tesnilni pokrov K1, črn: ...... št. izd. G.008.301
Samo na okvir 3: 50 x 60
Prednji okvir:
F1B, bež: ...... št. izd. G.007.501
F1B, črn: ...... št. izd. G.007.502
Prazno ohišje 25 x 50 mm, črno: ...... št. izd. T.005.753
Tip HB 26.21

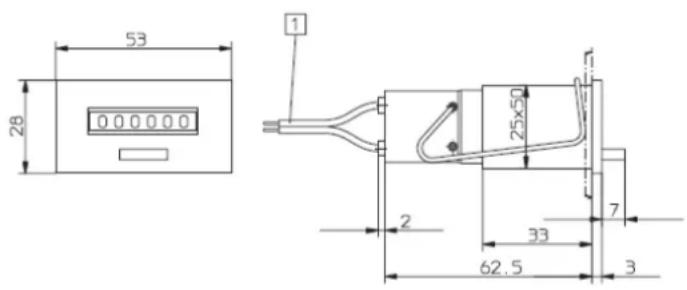

Podrobnosti stikalne plošče
Točka 1 v zgornji sliki: priključni kabel, 2 x 0,5 mm², NYFAZ, dolžine 0,5 m
Napetost
| Napetost | Št. izd. (AC), 50 Hz | Št. izd. (AC), 60 Hz | Št. izd. (V/DC) |
| 10 ... 30 | 3.160.211.351* | ||
| 20 ... 30 | 3.160.211.071 | 3.160.211.081 | |
| 36 ... 80 | 3.160.211.353 | ||
| 42 ... 48 | 3.160.211.072 | 3.160.211.082 | |
| 100 ... 130 | 3.160.211.074 | 3.160.211.084 | 3.160.211.381 |
| 187 ... 264 | 3.160.211.075* | 3.160.211.085 | |
| 360 ... 440 | 3.160.211.079 | 3.160.211.089 |
Nadaljnji tipi ležajev
| Št. izd. Nadaljnji tipi ležajev | |
| 3.160.217.075 | 187... 264 V/AC/VS |
| 3.167.211.075 | 187... 264 V/AC ploščati vtič |
| 3.167.211.351 | 10 ... 30 V/DC ploščati vtič 0,8 x 2,8 mm |
GARANCIJSKI LIST
Izdelek: Števec obratovalnih ur Kübler HB 26.21 DC, 3.160.211.351
Kat. št.: 12 13 89
Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si, info@conrad.si
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec:
Datum izročitve blaga in žig prodajalca:
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.
