| Proizvajalec | Wolf Garten |
| Model | S 4200 |
| Tip izdelka | Električna kosilnica s kablom |
| Širina košnje | 42 cm |
| Višina košnje | 2–7 cm (centralna nastavitev, 7-stopenjska) |
| Prostornina košare | 60 l |
| Moč motorja | 1400 W |
| Napajalna napetost | 230 V / 50 Hz |
| Dolžina kabla | 10 m |
| Teža | 12 kg |
| Mere (dol. × šir. × viš.) | 800 × 480 × 320 mm |
| Raven hrupa | 82 dB(A) |
| Vibracije | 2,5 m/s² |
| Funkcije | Košnja, mulčenje (z adapterjem), zbiranje v košaro |
| Vrsta rezila | Jekleno, rezalno s podrezom |
| Material ohišja | Plastika |
| Varnostni sistem | Varnostno stikalo, zaklep pred nenamernim zagonom |
| Vzdrževanje | Čiščenje po vsaki uporabi, ostrenje rezila vsako sezono |
| Nadomestni deli | Rezilo, košara, vodilo, napajalni kabel |
| Popravljivost | Na voljo deli, servisna navodila na spletu |
Pogosto zastavljena vprašanja - S 4200 Wolf Garten
Vprašanja uporabnikov o S 4200 Wolf Garten
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Kosilnica v formatu PDF brezplačno! Poiščite svoja navodila S 4200 - Wolf Garten in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. S 4200 znamke Wolf Garten.
NAVODILA ZA UPORABO S 4200 Wolf Garten
(Izvirno navodilo za obratovanje)
Hrvatski 177
Vzdrževanje/Čiščenje ..... 173
Priprava na daljšo zaustavitev delovanja .... 174
Garancija 175
Informacije o motorju ..... 175
Spoznavanje in odprava motenj. 175
Podatki na tipski tablici
Ti podatki so zelo pomembni za kasnejše razpoznavanje naprave pri naročanju nadomestnih delov in za servisno službo.
Tipsko tablico lahko najdete v bližini motorja. Vnesite vse podatke svoje naprave s tipske tablice v sledeča polja.
Te in druge podatke o stroju, boste našli v posebni CE-Izjavi o soglasju, ki je sestavni del tega navodila za uporabo.
Slikovni prikazi
Odprite strani s slikami na začetku navodila za strežbo.
V tem navodilu za strežbo so opisani različni modeli. Grafični prikazi lahko v podrobnostih odstopajo od kupljenega stroja.
Z vašo varnost
Pravilna uporaba naprave
Ta naprava je namenjena izključno:
- uporabi skladno z opisi in varnostnimi navodili, ki so podana v tem navodilu za strežbo;
Nenamenska uporaba stroja ima kot posledico neveljavnost garancije in zavračanje vsake odgovornosti s strani proizvajalca za nastalo škodo.
Uporabnik je odgovoren za vso škodo, ki nastane pri tretjih osebah ali njihovi lastnini.
Če uporabnik samovoljno spremeni napravo, proizvajalec naprave za nastalo škodo ne odgovarja.
Nosilec odgovornosti v takem primeru je samo uporabnik.
Samo za naprave z električnim zagonom:
Skupaj z napravo ste dobili tudi polnilnik, ki je namenjen izključno za polnjenje v napravo vgrajenega akumulatorja. Ta akumulator smete polniti samo z dobavljenim polnilnikom.
Upoštevajte varnostna določila in navodila za uporabo
Kot uporabnik te naprave preberite skrbno ta navodila za uporabo, preden jo prvič zaženete. Med uporabo na-prave jih tudi upoštevajte in jih shranite tudi za kasnejši vpogled.
Nikoli ne dovolite otrokom in drugim osebam, ki teh navodil niso prebrali, da to napravo uporabljajo.
V primeru spremembe lastnika, pošljite skupaj s strojem tudi to navodilo za strežbo.
Splošni varnostni napotki
V tem razdelku najdete splošne varnostne napotke. Opozorila, ki se nanašajo na posamičen sestavni del, funkcijo ali dejavnost, so pridana opisom teh posamičnih delov.
Pred in po delu
Osebe, ki napravo uporabljajo, ne smejo biti pod vplivom omamnih snovi, kot so alkohol, mamila ali določena zdravila.
Osebe, ki so mlajše od 16 let, te naprave ne smejo upravljati - najnižjo starost uporabnika lahko določajo lokalna določila.
Ta aparat ni namenjen uporabi oseb (vključno z otroci) z zmanjšanimi fizičnimi, čutilnimi ali umskimi zmožnostmi ali osebam s pomanjkanjem izkušenj in/ali znanja, razen v primeru nadzora s strani osebe, ki je odgovorna za njihovo varnost ali od katere so dobili navodila, kako je treba uporabljati aparat.
Otroci morajo biti pod nadzorstvom, da bi se zagotovilo, da se ne bodo igrali z aparataom.
Pred delom se spoznajte z vsemi pripravami, upravljalnimi elementi in njihovimi funkcijami na napravi.
Gorivo shranjujte samo v za to namenjenih posodah in nikoli v bližini grelnih teles (npr. peči ali bojlerjev).
Gorivo natakajte samo na prostem.
Če so izpušna cev, tank za gorivo ali pokrov nalivne odprtine poškodovani, jih zamenjajte.
Pred uporabo preverite,
- će je rezalno orodje, pritrdilni zatič ali celotna rezalna enota obrabljena ali poškodovana.
Poškodovane ali obrabljene dele dajte v strokovni delavnici zamenjati samo kot garnituro, da s tem izključite nastanek neuravnoteženosti.
Nadomestni deli in pribor morajo ustre-zati kvalitativnim zahtevam, ki jih določa proizvajalec naprave.
Zato uporabite samo originalne nadomestne dele in originalni pribor ali pa nadomestne dele in pribor, ki ga dovoljuje izdelovalec naprave.
Popravila naj izvede zmeraj samo ena strokovna delavnica.
Med delom z napravo
Pri delih z napravo oziroma na napravi nosite ustrezno obleko, kot so npr.:
- varnostni škornji,
- dolge hlače,
- tesno se prilagajoče oblačilo,
- z a š čita sluha,
- varnostna očala.
Vse varnostne priprave na napravi morajo biti neoporečne in jih ne smete odstraniti.
Varnostnih priprav se na napravi ne sme spreminjati.
Nikoli ne spreminjajte nastavitev motorja, ki je bil tovarniško nastavljen. Ob delu se izogibajte odprtemu ognju, iskrenju in ne kadite.
Pred vsakim vzdrževalnim delom na napravi
Za preprečitev nastanka poškodb pred vsemi deli na napravi (npr. pred vzdrževalnimi, nastavitvenimi deli) in pred prevažanjem naprave (npr. dviganjem in nošenjem)
- ugasnite motor,
- izvlecite vžigalni ključ (če obstaja),
- p o čakajte, da se vsi gibljivi deli naprave ustavijo in se je motor pohladil,
- izvlecite vtič z vžigalne svečke, da s tem preprečite nehoten zagon motorja,
- upoštevajte tudi dodatna navodila iz priročnika za motor.
Po delih na napravi
Nikoli ne zapustite stroja, preden izklopite motor in – će obstaja – izvlečete vžigalni ključ.
Varnostne naprave
Slika 1
! Nevarnost
Nikoli ne uporabljajte naprave, če so varnostne priprave na napravi poškodovane ali pa so odstranjene.
Loputa za izmet (2) ali odbojna zaščita (3)
Loputa za izmet in odbojna zaščita vas varujeta pred poškodbami zaradi rezalnika ali pred izmetom trdih predmetov iz rezalnika. Napravo se sme poganjati samo, će sta ti dve pripravi montirani.
Simboli na napravi
Na napravi najdete več simbolov v obliki nalepk.
Sledi razlaga posamičnih znakov:
Pozor!
Pred zagonom pre- berite navodilo za strežbo!
Tretje osebe naj se ob- močju nevarnosti ne približujejo!
Izklopite motor in izvle- cite vžigalni ključ pred začetkom vseh del na stroju in preden zapustite stroj.
Upoštevajte dodatna navodila v poglavju «Za vašo varnost».
Pred deli na rezalnem orodju izvlecite vtič na vžigalni svečki! Rok in nog ne približujte rezalnemu orodju! Pred nastavitvenimi deli, čiščenjem naprave ali pred preverjanjem napravo izključite in izvlecite omrežni vtič iz vtičnice.

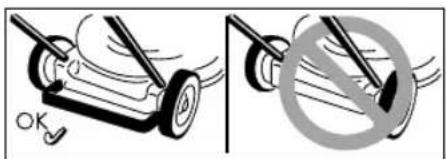

Nevarnost nastanka poškodb – delajte samo, će je pritrijena odbojna zaščita.
Nevarnost nastanka poškodb – kosite samo s pritrjeno izmetno zaščito.
Znaki na napravi naj bodo vedno dobro vidni in razberljivi.
Simboli v navodilih
V teh navodilih so s simboli označena mesta z opisom nevarnosti ali pa označujejo pomembne napotke.
Sledi razlaga teh simbolov:
! Nevarnost
Opozarja na nevarnost, ki izhaja iz opisane dejavnosti in ogroža zdravje oseb.
Pozor
Opozarja na nevarnost, ki izhaja iz opisane dejavnosti in lahko povzroči škodo na napravi.
i Navodila
Označuje pomembne informacije in nasvete za uporabo.
Sestavljanje
Montaža naprave je prikazana na ločeni prilogi z ilustracijami.
i Navodilo glede spravljanja na odpad
Obstoječe ostanke embalaže, stare stroje itd. odložite na odpad skladno z lokalnimi predpisi.
Upravljanje
Upoštevajte tudi dodatna navodila iz priročnika za motor.
⚠️ Nevarnost
Možnost nesreče
- Odrasle osebe, otroci in živali se pri košenju nikoli ne smejo zadrževati v bližini naprave. Nevarnost nastanka poškodb zaradi izletavanja kamnov ali drugih predmetov.
Padec
- Napravo vozite le korakoma.
- Bodite posebej pozorni, ko kosite vzvratno in napravo vlečete za sabo.
- Ob košenju na strmih pobočjih se lahko naprava prevrne in vas pri tem poškoduje. Kosite prečno po strmini, nikoli ne poskusite v smeri navzgor in navzdol. Ne kosite na pobočjih, ki so strmejša od 20%.
- Bodite posebej pozorni pri menjav i smeri delovanja in poskrbite zmeraj za to, da na površini stabilno stojite.
- V me j n i h p o d r o čjih j varno. Posebna nevarnost poš-kodb grozi v bližini robov, živih meja ali ob prepadih. Ob košenju se držite določene oddaljenosti od nevarnih meja.
- Pri košenju vlažne trave lahko naprava zaradi zmanjšanega stika s tlemi spodrsava in lahko padete. Kosite le, ko je trava suha.
- Delajte le ob dnevni svetlobi ali dobri umetni osvetlitvi.
Poškodbe
- Stalno se držite varnostnega odmika do vrtečega se orodja, ki je podan s prečnimi vodili.
- D e l o v n o o b m o čje upravljalca Za vsak primer napravo izključite.
se med obratovanjem nahaja za upravljalnim ročajem. Obstaja možnost zadušitve z ogljikovim monoksidom.
- Nikoli ne molite nog ali rok pod vrteče se dele.
- Naprave ne uporabljajte ob slabem vremenu, kot npr. ob dežju ali ob nevarnosti nevihte.
- Izključite motor in počakajte, da se rezilo popolnoma zaustavi:
- preden želite napravo prevrniti,
- ali jo prenesti preko drugih površin razen travnatíh,
– Izklopite motor, ter da bi preprečili naključni zagon motorja: izvlecite vžigalni ključ (če obstaja), pustite, da se motor ohladí in izvlecite vtič vžigalne svečke,
-
pred odstranitvijo zamašitev in blokad v napravi za izmetavanje,
– preden kosilnico pregledate, očistite, nastavite, ali izvajate druga dela na napravi, -
če ste zadeli ob trd predmet. Preverite kosilnico, če je poškodovana in v primeru poškodb poiščite pomoč v strokovni delavnici,
- če se začne naprava nenavadno močno tresti. Napravo takoj preglejte.
- Pred košenjem preverite zemljišče, na katerem nameravate kositi in odstranite vse predmete, ki bi jih kosilnica lahko zajela in izvrgla.
- Če tujek (npr. kamen) zaide enjerekalnik ali će začne naprava nenavadno vibrirati, takoj izključite motor.
Pred nadaljnjim obratovanjem dajte napravo pregledati v strokovni delavnici, če je poškodovana.
- Pri kosilnicah s srpastimi rezili se nikoli ne postavljajte pred izmetno odprtino.
Naprave z zbiralnikom za travo:
- Pri snetju zbiralnika za travo lahko sebe ali druge poškodujete zaradi izmeta trave ali drugih predmetov. Nikoli ne snemajte zbiralnika za travo pri tekočem motorju.
Obstaja možnost zadušitve z ogljikovim monoksidom.
Motor sme teči samo na prostem.
Nevarnost eksplozije in požara
- Bencinske pare so eksplozivne in bencin je zelo vnetljiv.
- Gorivo natočite, preden motor zaženete. Če motor teče ali pa je še vroč, naj bo odprtina tanka za gorivo zaprta.
- Gorivo se sme natakati samo, će je motor ugasnjen in ohlajen. Ob delu se izogibajte odprtemu ognju, iskrenju in ne kadite. Gorivo natakajte samo na prostem.
- Če se gorivo prelije, motorja ne vključite. Napravo odstranite s površine z razlitim gorivom in počakajte, da gorivo z naprave izpuhti.
- Če želite preprečiti požar, morate poskrbeti, da na sledeče dele naprave ne sme priti trava ali iztekajoče olje:
- motor,
- iz pušno cev,
- baterije/akumulator,
-tank zagorivo.
Nevarnost spotikanja
- Napravo vozite le korakoma.
Pozor
Poškodovanje naprave
- Kamenje, veje ali podobni predmeti lahko poškodujejo napravo ali spremenijo njeno delovanje. Pred vsakim košenjem odstranite trde predmete s kosišča.
- Napravo smete uporabljati samo, če je brezhibna. Pred vsako uporabo jo preglejte, če je vidno poškodovana.
Posebej natančno preverite varnostne priprave, elemente za vodenje in vijačne spoje, će dobro držijo. Preden napravo uporabite, zamenjajte poškodovane dele.
i Delovni čas
Upoštevajte državne/komunalne predpise glede časa uporabe (če je potrebno se pozanimajte pri vašem pristojnem organu).
i Pozicijski podatki
Pri pozicijskih podatkih na stroju (npr. levo, desno) izhajamo vedno gledano od vodilnega vzvoda v smeri obratovanja stroja.
Pred prvo uporabo
Nalijte motorno olje
⚠️ Pozor
Napravo dostavimo zaradi transportnih vzrokov samo brez olja.
- Zaradi tega je nujno potrebno, da pri prvi pripravi naprave nalijete motorno olje, k temu glej Navodila za uporabo motorja.
Napolnite akumulator
(naprave z električnim zagonom)
⚠️ Nevarnost zaradi razjedkanja/zastrupitve
V skrajnem primeru je treba pričakovati izhajanje tekočin ali plinov.
Akumulator se nahaja glede na model pod armaturno ploščo na zgornjem vodilu (Slika 2a) ali pa na kosilnem pokrovu (Sliki 2b/c).
⚠️ Nevarnost električnega udara
Polnilnik pred vsako uporabo preglejte, će je videti kakšne zunanje poškodbe. Nikoli ne uporabite poškodovane naprave.
⚠️ Pozor
- P r e p r i čajte se, da je omrežje 220–230 V in 50 Hz v skladu s podatki na tipski ploščici polnilnika.
- P o l n i l n i k z a š čitite pred dežjem, snegom, ter mrazom.
- Akumulator polnite samo v dobro prezračevanih in suhih prostorih. Ne presežite maksimalnega časa polnjenja 12 ur.
- Pred zagonom kosilnice za travo, ločite polnilnik od omrežja in stroja.
Slika 2
■ Pred prvo uporabo naprave polnite akumulator najmanj 10 ur.
Za polnjenje uporabite samo z napravo dobavljen polnilnik.
i Navodila
Polnilnik odklopite z akumulatorja v obratnem vrstnem redu.
i Opomba za reciklažo polnilnika
Polnilnik je potrebno reciklirati po predpisih za reciklažo električnih naprav. Upoštevajte tudi lokalne predpise.
Nastavitvena dela pred vsako uporabo
⚠️ Nevarnost nastanka poškodb
Pred vsakim vzdrževalnim delom na napravi
- ugasnite motor,
- izvlecite vžigalni ključ (če obstaja),
- počakajte, da se vsi premični deli popolnoma ustavijo, motor mora biti ohlajen,
- izvlecite vtič z vžigalne svečke, da s tem preprečite nehoten zagon motorja.
Pripetje zbiralnika za travo
Nastavitev višine košenja
Pozor
Pri neravnem terenu nastavite višino rezanja tako, da se rezila nikoli ne dotaknejo zemlje.
Slika 3
Višino košenja nastavite po želji.
Nastavitvena možnost (glede na izvedbo) je od približno 3 cm do največ 9 cm.
i Navodila
Pri strojih z ločeno nastavitvijo koles, nastavite vsa kolesa na isto višino.
Model A
■ Kolesa pričvrstite v želenem položaju.
Model B
■ Povlecite trak in ga pripnite v želenem položaju.
Model C
■ Potegnite ročico osrednje nastavitve višine vnaprej ali vzvratno in jo zapnite v želenem položaju.
Blokiranje sprednjih koles
(le stroji s sprednjimi kolesi, ki se jih lahko blokira)
Slika 4
Zapetje koles za vožnjo naravnost - sprednja kolesa potisnite vnaprej in vtaknite zatič v večjo odprtino.
Sprednja kolesa so prosta – zatič vtaknite v manjšo odprtino.
Polnjenje rezervoarja in kontrola nivoja olja
■ Natočite neosvinčen bencin (glej priročnik za motorje).
■ Rezervoar za gorivo polnite največ do 2 cm pod spodnjim robom priključka za polnjenje.
■ Rezervoar za gorivo ponovno trdno zaprite.
■ Preverite nivo olja, po potrebi dopolnite (glej priročnik za motorje).
Zagon motorja
Slika 5
⚠️ Nevarnost
Za varstvo pred poškodbami,
- ne zaganjajte motorja, če stojite pred odprtino za izmetavanje;
- rok in nog ne približujte rezalnemu orodju;
- nikoli ne približujte delov teles v b li ž i no v r t e čih se delov naprave. Zmeraj se zadržujte stran od izmeta.
Preden motor zaženete, ločite rezalnik od pogona.
Naprave pri zagonu ne nagibajte.
i Navodila glede motorja
Obrnite pozornost na informacije v priročniku za motorje.
- Nekateri modeli nimajo ročice ga plin, pri teh se število vrtljajev nastavlja avtomatsko.
Motor se zmeraj vrti z najprimernejšim številom vrtljajev. - Tudi s toplim motorjem bo lahko morebiti potrebno aktivirati zračni dušilec, ozn. ročno črpalko.
- Nekateri modeli nimajo zračnega dušilca niti ročne črpalke. Motor se samodejno nastavi na zadani postopek zagona.
Pri hladnem motorju:
■ Odprite pipico za dovod goriva (če o b s t o j a).
Stroji z zračnim dušilcem
■ Postavite vzdov zračnega dušilca v položaj ali izvlecite napenjalno vrv zračnega dušilca in postavite vzdov za plin (če obstaja) v položaj
/ max. - Slika 5A
ali
■ postavite vzdov za plin v položaj
| - Slika 5A.
Stroji s ročno črpalko:
■ Ročno črpalko močno pritisnite 1–5x in postavite vzdov za plin (če obstaja) v položaj /max. – Slika 5B.
S toplim motorjem:
■ Odprite pipico za dovod goriva (če o b s t o j a).
■ Ročico za plin (če obstaja) postavite na /max. – Slika 5B.
Naprave brez električnega zagona:
Slika 5C
■ Stopite za napravo, pritisnite na varnostno ročico in jo držite pritisnjeno.
- Držaj poteznega vžigala počasi potegnite, dokler ne čutite odpora, nato pa hitro in močno potegnite do konca. Poteznega vžigala nato ne spustite, temveč ga počasi vodite do izhodišča.
Naprave z električnim zagonom:
Slika 5D
■ Polnilnik ločite od omrežja in stroja.
■ Stopite za napravo, pritisnite na varnostno ročico in jo držite pritisnjeno.
■ Ključa za vžig na vodilnem ročaju zasukajte v desno in ga pridržite, dokler se motor ne zažene (poizkus zagona sme trajati največ 5 sekund, pred naslednjim počakajte 10 sekund).
i Navodila
Pri strojih z električnim zagonom, lahko motor (odvisno od izvedbe) tudi ročno zaženete z ročajem za zagon zaganjalnika.
Kadar motor deluje:
■ Po zagonu motorja (glede na izvedbo):
- čok (če obstaja) postavite vizhodisčni položaj,
- plinsko ročico (če obstaja) potisnite med točki /max. in /min., tako da pustite motor, da se ob teku ogreje.
■ Za košenje nastavite ročico za plin (če obstaja) na polno moč.
i Navodila
Nadaljnje informacije o upravljanju motorja lahko preberete v navodilih za uporabo motorja.
Izključitev motorja
Slika 7
■ Ročico za plin (če obstaja) potisnite v položaj 4 min.
■ Izpustite varnostno ročico.
Po kratkem času se motor in rezal-
nik zaustavita.
Delo z strojem
Vklop/izklop pogona koles
(samo pri napravah s kolesnim pogonom)
Slika 6A, B, C, D
Vklop pogona koles
■ Potegnite vzdov/ročaj in zadržite.
Izklop pogona koles
■ Sprostite vzvod/ročaj.
i Napotek za naprave v skladu s sliko 6C
Za vklop/izklop lahko uporabite tako desno kot tudi levo ročico oz. tudi obe ročici skupaj.
i Navodila
Možno je, da se zaradi konstrukcije vozila pri potegu v smeri nazuaj kolesa blokirajo oziroma je čutiti večji odpor. Pri tem to ni napaka naprave, temveč gre samo za tehnično pogojeno obnašanje.
Pomoč (glede na model): napravo najprej brez pritisnjenega pogonskega držala potisnite nekoliko naprej, nato pa jo spet povlecite nazaj.
Sprememba pogonske hitrosti pogona koles
(odvisno od izvedbe)
Pozor
Poškodovanje naprave
■ Z majhnim vzdodom izberite eno od različnih stopenj hitrosti (med 1/min./in4/max/).
Slika 6H, I
■ Z ročico izberite eno od stopenj hitrosti (med 1/min./in
4/max./
i Navodila
Tehnično pogojeno je tudi, da je pri zaustavljeni napravi nekoliko težko spremeniti hitrost.
Pomoč: Pritisnite pogonsko držalo in izberite hitrostno stopnjo.
Snetje in izpraznitev zbiralnika za travo
(pri napravah z zbiralnikom trave)
Slika 11
Če ostane pokošeni material na tleh ali kaže kazalec nivoja polnjenja (opcija, Slika 12), da je košara polna:
■ Sprostite varnostno prečko in poča-kajte, da se motor ustavi.
■ Loputo izmeta privzdignite in snemite zbiralnik za travo.
■ Izpraznite vsebino zbiralnika.
Delo brez zbiralnika za travo
Ko snamete zbiralnik za travo, se loputa izmeta povezne navzdol. Pri delu brez zbiralnika za travo leti pokošena trava neposredno na tla.
Preureditev za zastiranje
(pri strojih z opcijskim priborom za zastiranje)
Stroji z izmetavanjem zadaj:
Slika 8A
■ Privzdignite loputo izmeta.
■ Snemite zbiralnik za travo.
■ Vstavite klin za zastiranje (glede na model).
■ Spustite pokrov na odprtini za izmetavanje.
i Navodila
Pri modelih z integrirano funkcijo zastiranja ni potreben poseben klin za zastiranje – to funkcijo prevzame posebno oblikovan pokrov na zadnji strani (Slika 8B).
Stroji z bočnim izmetavanjem: Slika 9
■ Na mestu bočnega izmetavanja montirajte odbojnik/zapiralo naprave za zastiranje (Slika 9A) ali
- Odstranite napravo za bočno izmetavanje – odbojnik/zapiralo naprave za zastiranje se samodejno zapre (Slika 9B).
Preureditev stroja za bočno izmetavanje
(odvisno od izvedbe)
- Če obstoja: snemite košaro za travo in spustite loputo odprtine za izmet trave na zadku.
■ Dvignite odbojnik/zapiralo naprave za zastiranje in montirajte napravo za bočno izmetavanje (Slika 9C).
Po končanem delu
■ Izvlecite vžigalni ključ (če obstaja).
■ Počakajte, da se vsi gibljivi deli na-prave ustavijo in se je motor pohladil.
■ Zaprite pipo za bencin (če obstaja – glej priročnik za motorje).
■ Snemite kontaktni vtič s svečke na motorju.
■ Izpraznite zbiralnik za travo.
Naprave z električnim zagonom:
■ Akumulator dodatno polnite 10 ur.
i Navodila
V zaprtem prostoru, odložite stroj le z ohlajenim motorjem.
Nasveti za nego trave
Nekaj nasvetov, s katerimi bo vaša trava zdravo in enakomerno rasla.
Košnja
Travišče je sestavljeno iz več različnih vrst trav. Če pogosteje kosite, bolje rastejo vrste trave, ki poganjajo več korenin in tvorijo gostejšo rušo. Če redkeje kosite, se bolje razvijejo trave, ki so višje rastejo, in drug plevel (npr. detelja, marjetice). Normalna višina trave dosega 4–5 cm. Treba je kositi le ^1/3 skupne višine, torej s 7–8 cm kositi na normalno višino.
Če je le mogoče, ne kosite na manj kot do 4 cm, ker ob sušnih obdobjih manj kot toliko ruši škoduje.
Če je trava zrasla previsoko (npr. po dopustu), jo pokosite v etapah na normalno višino.
Travo se pri zastiranju reže v krajše koščke (približno 1 cm) in ostane na travišču. V ruši se ohrani veliko hranilnih snovi.
Za doseganje najboljših rezultatov je potrebno višino trave stalno ohranjati na normalni višini (glej tudi odstavek «Košnja»). Pri zastiranju se držite naslednjih pravil:
- Ne kosite mokre trave.
- Nikoli ne pokosite več kot 2 cm celotne višine trave.
- Kosilnicovozite počasi
- Izkoristite najvišje število vrtljajev motorja.
- Rezilo redno očistite.
Prenašanje
Krajše poti ročno
⚠️ Nevarnost
Rezalni mehanizem, ki se vrti, lahko zajame in odvrže različne predmete in na ta način prizadene škodo.
Preden želite napravo prenesti preko drugih površin razen travnatih, izključite motor.
S kakšnim vozilom
⚠️ Nevarnost
Pred vsakim prevažanjem zaustavite motor in ga pustite, da se pohladi. Izvlecite vžigalno svečko.
Naprave ne transportirajte v nagnjenem položaju.
Pri prevažanju naprave na kakem vozilu ali v njem naj bo ta dobro pritrjena, da ne zdrsne.
Napravo prevažajte samo s praznim tankom za gorivo. Pokrov tanka za gorivo morate tesno priviti.
Naprave z zložljivim ročajem:
Slika 10
■ Za lažje shranjevanje naprave lahko upravljalni ročaj zložite.
Vzdrževanje/Čiščenje
⚠️ Nevarnost
Za zaščito pred poškodbami pred vsemi deli na napravi:
- u gasnite motor,
- iz v le c it e v ž i g a l n i k l j (če o b s t a j a),
- p o čakajte, da se vsi gibljivi deli naprave ustavijo in se je motor pohladil,
- izvlecite vtič z vžigalne svečke, da s tem preprečite nehoten zagon motorja,
- upoštevajte tudi dodatna navodila iz priročnika za motor.
⚠️ Nevarnost
Za preprečitev poškodb z rezalnikom naj vsa dela, kot so zamenjava ali brušenje rezalnika, opravi strokovnjak (potrebno je posebno orodje).
⚠️ Pozor
Če je potrebno, prekucnite napravo zmeraj tako, da svečka ostane zgoraj; tako zaradi olja ali goriva ne nastane nobena škoda na motorju.
Vzdrževanje
⚠️ Pozor
Upoštevajte vzdrževalna navodila iz priročnika za motor.
Na koncu sezone dajte napravo pregledati in opraviti vzdrževanje v strokovni delavnici.
Vsa popravila vključno z zamenjavo poškodovanih akumulatorjev oz. defektnih varovalk naj opravi izključno strokovna delavnica.
Pozor
Nevarnost onesnaženja okolja z motornim oljem.
Staro olje zaostalo pri zamenjavi olja, oddajte na zbiralnem mestu za staro olje ali podjetju za odstranjevanje odpadkov.
⚠️ Nevarnost onesnaženja okolja z akumulatorsko kislino.
Odpadni akumulatorji ne spadajo v smeti. Odslužene akumulatorje oddajte pri vašem prodajalcu ali pa pri podjetju za recikliranje komunalnih odpadkov.
Preden odsluženo napravo oddate v odpadke, iz na-prave izgradite akumulator.
i Navodila
Upoštevajte presledke kontrole in i u c. vzdrževanja v priročniku za motorje.
Glede na model je vaša naprava opremljena z elektronskim prikazom za vzdrževanje (Slika 13).
Upoštevajte ustrezne vzdrževalne opombe, kakor tudi pisna navodila za vzdrževanje. Informacije o upravljanju in nadaljnje informacije lahko preberete v ločenih Navodilih za uporabo, ki so priložena Navodilom za vzdrževanju.
Pred vsakim delovanjem
■ Preverite nivo olja in ga po potrebi dolijte.
■ Preverite vijačne spoje in jih po potrebi zatisnite.
■ Preverite varnostne priprave.
- Pri tekočem motorju in izključenem pogonu koles se naprava ne sme premikati.
- Pri tekočem motorju in vključenem pogonu koles se mora naprava premikati naprej.
■ Po potrebi nastavite točko sprožitve ali žično potego z narebričenim koleščkom/matico za nastavitev na ročici pogona kotača (odvisno od izvedbe se ta nahaja na spodnji strani upravljalne konzole).
Po prvih 2 do 5 obrato-valnih urah
■ Zamenjajte olje, glej priložen priročnik motorja.
Po vsakem košenju ali vsakih 8 tednov
■ Zamenjajte olje, glej priložen priročnik motorja.
■ Namažite zgibne točke in vrtilne vzmeti na izmetnem pokrovu z m a s t j o .
■ Na koncu sezone dajte napravo pregledati in opraviti vzdrževanje v strokovni delavnici.
Čiščenje
Pozor
Napravo očistite po vsaki košnji. Neočiščena naprava lahko povzroči poškodbe materiala ali omejitev funkcioniranja.
Za čiščenje ne uporabljajte visokotlačnih čistilnih naprav.
Čiščenje zbiralnika za travo
(samo pri napravah z zbiralnikom trave) Najlažje je napravo očistiti takoj po košnji.
■ Snemite zbiralnik za travo in ga izpraznite.
■ Zbiralnik za travo lahko očistite z brizganjem vode (z vrtno cevjo).
■ Pred naslednjo uporabo naj se zbiralnik popolnoma posuši.
Čiščenje kosilnice
Nevarnost
Pri čiščenju rezalnika se lahko porežete. Zaradi vaše zaščite nosite delovne rokavice.
Pozor
Če je potrebno, prekucnite napravo zmeraj tako, da svečka ostane zgoraj; tako zaradi olja ali goriva ne nastane nobena škoda na motorju.
Naprave ne škropite z vodo, ker lahko tako poškodujete električne dele naprave.
Kosilnico po možnosti očistite takoj po košnji.
Kosilnice brez sistema za pranje podvozja:
■ Notranjost ohišja rezalnika in izmetno loputo očistite s ščetko, metlico ali krpo.
■ Napravo postavite na kolesa in odstranite vse ostanke trave in umazanije.
Kosilnice s sistemom za pranje podvozja:
Slika 14
Kosilnice s sistemom pranja kosilnega pokrova so opremljene z vodnim priključkom.
S tem lahko sperete ostanke pokošene trave s spodnje strani kosilnega pokrova in tako preprečite usedanje korozijskih kemikalij na njemu.
Po košenju ukrepajte na sledeč način:
■ Napravo postavite na ravno površino brez kamenja, proda, itd.
Navodila
Izmetna odprtina ne sme biti usmerjena proti zgradbam, garažam, ipd.
- Običajen adapter za cev, ki ga je mogoče kupiti (opcionalno tudi del dobave), priključite na vodno cev in drugi konec te cevi na priključek na kosilnem pokrovu.
■ Odprite dotok vode.
■ Zaženite motor kosilnice in ga pustite teči nekaj minut.
■ Motor zaustavite in odklopite vodno cev z naprave.
Po končanem postopku pranja:
■ Zaženite motor in ga pustite nekaj minut teči, da se spodnja stran kosilnega pokrova posuši.
■ Izključitev motorja.
Priprava na daljšo zaustavitev delovanja
Nevarnost
eksplozije ali požara.
Naprave nikoli ne shranjujte z bencinom v tanku v prostorih, kjer lahko bencinske pare pridejo v stik z odprtim ognjem ali iskrami.
Pozor
Materialne škode na stroju.
Napravo (z ohlajenim motorjem) shranite samo v suhih in čistih prostorih. Napravo ob daljših prekinitvah dela zavarujte npr. pozimi v vsakem primeru pred zmrzovanjem in rjavenjem.
Po sezoni, ali ko naprave ne uporabljate več kot en mesec:
- Odlijte gorivo v primerno posodo in konzervirajte motor, kot je opisano v priročniku za motor.
Pozor
Gorivo izpustite iz naprave samo na prostem.
■ Očistite napravo in zbiralnik za travo.
■ Vse kovinske dele za zaščito pred rjo obrišite s krpo, namočeno v olje (brez vsebovanja smol), ali pa poškropite z oljnim razpršilom.
■ Napolnite baterijo (če obstaja).
Garancija
V vsaki državi veljajo garancijski pogoji, ki jih določa naše podjetje ali uvoznik. Motnje na napravi nadomestimo v okviru garancijskih pogojev brezplačno, će je vzrok napaka v materialu ali v proizvodnem procesu. V primeru, da se naprava pokvari, se oglasite pri prodajalcu oziroma pri najbližji avtorizirani servisni službi.
Informacije o motorju
Izdelovalec motorja je odgovoren za vse probleme v zvezi z motorjem, glede moči, merjenja moči, tehnične podatke, garancije in servisiranja motorja.
Natančnejše podatke o tem najdete v posebej dostavljenem priročniku in uporabniških navodilih izdelovalca motorja.
Spoznavanje in odprava motenj
Motnje pri delovanju vaše kosilnice nastanejo v večini primerov zaradi enostavnih vzrokov, ki jih morate spoznati in jih lahko delno sami odpravite. V dvomljivem primeru vam rad pomaga naš strokovnjak.
Motnja Možen vzrok Pomoč
| Trak za zagon se ne da izvleči. | Varnostne ročice niste pritisnili. | Pritisnite varnostno ročico v smeri proti potisnega ročaja. |
| Rezalnik je blokiran. | Izvlecite vžigalni kontakt na svečki in odstranite oviro. | |
| Motor je poškodovan. | Poiščite pomoč pri servisni službi. | |
| Motor ne steče. | Ročica za plin ni v pravilnem položaju. | Ročico za plin postavite v položaj ali CHOKE (pri hladnem motorju). |
| Ročico za plin postavite v položaj max. ali START (pri toplem motorju). | ||
| Kosilnica leži v visoki travi. Kosilnico potegnite na prostor z nizko travo. | ||
| V tanku ni goriva. | V tank natočite čisto in sveže gorivo. | |
| Vtič za vžigalno svečko ni natak-njen nanjo. | Nataknite kontakt na svečko. | |
| Gorivo je umazano ali zastarelo. Gorivo zamenjajte z novim. | ||
| Zračni filter je umazan. | Očistite zračni filter. | |
| Čok ni aktiven. | Čok aktivirajte. | |
| Primer pri vžigu niste pritisnili. | Aktivirajte ročno črpalko. | |
| - Pri napravah z električnim zagonom: | Akumulator je prazen. | Akumulator napolnite z dostavljenim polnilnikom. |
| Električni vod je poškodovan. | Preverite, će je električni vod je poškodovan. | |
| Varovalka je defektna. | Defektno varovalko naj v strokovni delavnici nadomestijo z novo. | |
| Nenavaden hrup (ropotanje, rožljanje, klopotanje). | Vijaki, matice ali druge pritrditve so se razrahljale. | Dele pritrdite. Če hrup ne poneha, se oglasite v strokovni delavnici. |
| Tresenje, vibracije | Rezalnik je ohlapen. | Dajte vijak za pritrditev rezalnika priviti v strokovni delavnici. |
| Rezalnik je poškodovan. | Dajte rezalnik zamenjati v strokovni delavnici. | |
| Rezalnik ni pravilno uravnotežen. | Dajte rezalnik uravnotežiti ali zamenjati v strokovni delavnici. | |
| Pritrditev motorja se je razrahljala. | Motor pustite pritrditi v strokovni delavnici. | |
Motnja Možen vzrok Pomoč
| Površen rez ali hitrost vrtljajev upada. | Trava je previsoka. | Nastavite višji odmik rezanja ali po potrebi dvakrat kosite. |
| Trava ostaja na kosišču ali zbiralnik se ne napolni. | Trava je premokra. Pustite, da se trava posuši. | |
| Izmet je zamašen. Izključite motor in odpravite zamašitev. | ||
| Rezalnik je top. Rezalnik dajte nabrusiti ali zamenjati v strokovni delavnici. | ||
| Nezadovoljiva moč motorja. | Večkrat kosite, izberite višjo rezalno višino. | |
| Zbiralnik za travo je poln. | Izključite motor in izpraznite zbiralnik za travo. | |
| Trava ostaja na kosišču ali zbiralnik se ne napolni. | Zbiralnik za travo je umazan. | Izključite motor, očistite zračne reže v z b i r a l n i k u . |
| Kolesni pogon ne deluje. Klinasti jermen je pretrgan ali prenos je defekten. | Poškodovane dele dajte nadomestiti v strokovni delavnici. | |
| Žica na žicovodu se je utrgala. Poškodovane dele dajte nadomestiti v strokovni delavnici. | ||
Pregled sadržaja
Za Vašu sigurnost ..... 177
Montaža 178
Opsluživanje 178
Aparat koristite pravilno
Blokada prednjih kotača
Stavljanje van uporabe
Opasnost
Svaka drugačija upotreba je nena- menska. Posledica nenamenske upo-
trebe je prestanak važnosti garancije i odbijanje svake odgovornosti od strane proizvođača.
Korisnik garantuje za sve štete trećim licima i njihovoj svojini.
Svojevoljne izmene na aparatu isključuju garanciju proizvođača u odnosu na štete koje bi iz toga proizašle.
Blokada prednjih točkova
(samo kod aparata s prednjim točkovima koji se mogu blokirati) Slika 4
Za vožnju pravo točkove blokirati - točkove namestiti unapred, a lučnu sponu u veliki otvor.
(zavisno od izvedbe)
Pažnja
Štete na aparatu
(zavisno od izvedbe)
■ Ako postoji: Skinuti posudu za prikupljanje trave i spustiti poklopac uredjaja za izbacivanje pozadi.
■ Podići odbojnik/zatvarač uredjaja za seckanje trave i montirati uredjaj za bočno izbacivanje (Slika 9C).
Po završetku rada
■ Izvući ključ za paljenje (ako postoji).
■ Sačekati dok se svi pokretni delovi potpuno ne umire i dok se motor ne ohladi,
■ Zatvoriti slavinu za benzin (ako postoji – vidi priručnik za motore).
- Izvući utikač za svećice za paljenje na motoru.
■ Isprazniti skupljač trave.
Aparati sa električnim startovanjem
■ Akumulator puniti 10 sati.
i Napomena
U zatvorenim prostorijama aparat odlagati samo sa ohladjenim motorom.
Posle prvih 2–5 radnih časova
■ Zameniti ulje, vidi priloženi priručnik o motoru.
Nakon svake kosidbe ili svakih 8 nedelja
(samo aparati sa električnim startovanjem)
■ Akumulator puniti 10 sati.
Jedanput u toku sezone
■ Zameniti ulje, vidi priloženi priručnik o motoru.
■ Podmazati zglobne centre i torzione opruge na poklopcu izbacivača.
■ Na kraju sezone dajte aparat u specijalizovanu radionicu na kontrolu i održavanje.
Čišćenje
! Pažnja
Čistite aparat nakon svakog rada.
Neočišćen aparat dovodi do oštećenja materijala i funkcije.
Za čišćenje nemojte upotrebljavati uredjaj za čišćenje pod visokim pritiskom.
Čišćenje posude za prikup- ljanje trave
(samo kod aparata sa posudom za prikupljanje trave)
