PTL 1002 - Prúdový ohrievač vody a ohrievač vody N'oveen - Bezplatný návod na obsluhu

Značka	N'oveen
Model	PTL 1002
Typ produktu	Prietokový ohrievač vody (namontovaný na batérii)
Napätie	220-240 V / 50 Hz
Príkon	3000-3600 W
Prietok	2-2.5 L/min
Pracovný tlak	0.04-0.6 MPa
Rozmery produktu	14.5 x 14.5 x 26.5 cm
Rozmery balenia	21 x 29.5 x 12 cm
Čistá hmotnosť	0.7 kg
Hrubá hmotnosť	1.01 kg
Inštalácia	Nástenné alebo stojanové; musí byť namontované horizontálne (rovnobežne s pracovnou doskou) pre správnu prevádzku.
Displej teploty	Digitálny displej zobrazuje teplotu ohrevu vody a prevádzkový stav ohrievača.
Ovládanie	Páková rukoväť s rozsahom otáčania 150° (60° teplá, 60° studená, 30° bez vody).
Bezpečnostné prvky	Vyžaduje uzemnenú zásuvku; nepoužívajte predlžovacie káble; odpojte pri mrazivých teplotách; teplota výstupnej vody pod 60°C.
Čistenie	Odskrutkujte perlátor a opláchnite pod vysokotlakovou vodou; vyčistite vykurovaciu trubicu zubnou kefkou po odstránení krytu (odpojte napájanie).
Súčasťou balenia	Tryska, spojovacia matica, skrutky, kovová flexibilná hadica (pre stojanový model).
Certifikácie	Len pre vnútorné použitie; vhodné pre štandardné elektrické inštalácie.

Často kladené otázky - PTL 1002 N'oveen

Čo mám robiť, ak sa voda neohrieva?

Skontrolujte napájanie a uistite sa, že tlak vody je aspoň 0,04 MPa. Ak je tlak príliš nízky, ohrievač sa nemusí zapnúť. Tiež skontrolujte, či je gombík otočený do zóny teplej vody.

Prečo je teplota vody príliš nízka?

Tlak vody môže byť príliš vysoký alebo napätie príliš nízke. Znížte prietok vody miernym posunom páky smerom k studenej oblasti, alebo skontrolujte napájacie napätie (malo by byť 220-240 V).

Prečo je teplota vody príliš vysoká a výstupný tlak nízky?

Môže to byť spôsobené upchatým vstupným filtrom alebo nízkym tlakom vody. Vyčistite vstupný filter a uistite sa, že tlak vody je v rozmedzí 0,04-0,6 MPa. Ak problém pretrváva, tlak vody môže byť príliš nízky.

Čo znamená, ak sa displej teploty nerozsvieti?

Tlak vody môže byť príliš nízky, môže dôjsť k poruche obvodu alebo k chybe batérie. Skontrolujte, či je tlak vody dostatočný, skontrolujte obvod, a ak je to potrebné, kontaktujte kvalifikovaného servisného technika.

Ako vyčistím perlátor a vykurovaciu trubicu?

Pre perlátor: odskrutkujte ho a opláchnite pod vysokotlakovou vodou. Pre vykurovaciu trubicu: otvorte pravý koncový kryt, jemne vyčistite trubicu zubnou kefkou a opláchnite vodou. Pred čistením vždy odpojte napájanie.

Môžem na pripojenie ohrievača použiť predlžovací kábel?

Nie, nepoužívajte predlžovacie káble. Ohrievač musí byť pripojený priamo do uzemnenej zásuvky so správnym napätím a dostatočnou kapacitou obvodu (bez iných vysoko výkonných zariadení na rovnakom okruhu).

Aká je správna poloha inštalácie ohrievača?

Zariadenie musí byť namontované horizontálne (rovnobežne s pracovnou doskou), aby bol vykurovací prvok úplne ponorený v tečúcej vode. Táto orientácia je potrebná pre nástenné aj stojanové modely.

Ako sa vyhnem popáleniu pri používaní ohrievača po období nečinnosti?

Po každom použití nastavte gombík na studenú vodu asi na 5 sekúnd, aby sa vykurovací prvok ochladil. To zabráni tomu, aby vás zvyšná horúca voda popálila pri ďalšom zapnutí.

Čo mám robiť, ak je poškodený napájací kábel?

Zariadenie nepoužívajte. Poškodený kábel vymeňte iba u kvalifikovanej osoby alebo v autorizovanom servisnom stredisku, aby ste predišli elektrickým rizikám.

Je ohrievač bezpečný pri mrazivých teplotách?

Nie. Pri mrazivých podmienkach môže voda vo vnútri zariadenia zamrznúť a spôsobiť poškodenie alebo riziko požiaru. Odpojte ohrievač od napájania a vypustite vodu, ak teplota v miestnosti klesne pod bod mrazu.

NÁVOD NA OBSLUHU PTL 1002 N'oveen

Pred použitím sa najprv dôkladne oboznámte s používatel'skou príručkou a uchovajte ju pre prípadnú potrebu v budúcnosti.

prípadnému obareniu rúk pri nasledujúcom použití, je to tiež spôsob, akým môžete účinne predížit' životnosť ohrevného prvku.

- Ak je napájací kábel poškodený, poškodený kábel môže vymenit' iba kvalifikovaný technik alebo špecializovaný servis.

- Pri používaní elektrického ohrievača nepoužívajte iné elektrické spotrebiče, ktoré sú pripojené k rovnakému el. obvodu, s vysokým príkonom (napr. klimatizáciu, indukčnú varnú dosku, rýchlovarnú kanvicu ap.). Daná zásuvka nemôže byť pripojená k žiadnym iným intenzívne zaťaženým prípojkám.

- Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, senzorickými alebo rozumovými schopnosťami, alebo nedostatočnými skúsenosťami a znalosťami, ibaže sú pod náležitým dohl'adom alebo boli poučené o správnom používaní zariadenie osobou, ktorá zodpovedá za ich bezpečnosť.

- Deti musia byt' pod dohl'adom, aby sa so zariadením nehrali.

Príprava na montáž

Pretože príkon batérie je vysoký, skontrolujte istič. Maximálne zaťaženie ističa musí zvládat' príkon danej batérie.

Uistite sa, že použitá el. zásuvka je správne pripojená k uzemneniu.

Pred použitím skontrolujte, či sa skutočné napätie zhoduje s parametrami, ktoré sú uvedené na batérii. Ak si nie ste istí, či sú všetky parametre splnené, obrát'te sa na oprávneného elektrikára, a zadajte mu overenie danej elektroinštalácie.

Spôsoby montáže

Obr. 1

1. Spôsob nástennej montáže je predstavený na obrázku 1:

1 Perlátor

2 Plášť

3 Rúčka nastavenia vody

4 Napájanie vody

5 Spojovacia matica

6 Spojovacie skrutky

7 Napájací kábel

8 Umývadlo

1. Spôsob stojacej montáže je predstavený na obrázku 2:

Obr. 2

4 Rúčka nastavenia vody

5 Napájací kábel

6 Spojovacia matica

1. Skontrolujte, či daná vodovodná inštalácia má bezpečnostný ventil, ktorý sa musí nachádzat' pred batériou, ak si nie ste istý obrátte sa na servis alebo na osobu s príslušnými oprávneniami.

2. Ak batéria musí byť upevnená (obr. 2 a 3), namontujte ju v súlade s obrázkom. Uistite, či je upevnená pevne a nehýbe sa.

3. Skontrolujte, či sú všetky spojenia dobre dotiahnuté.

4. Pretočte rúčku nastavenia a vypustite vodu, skontrolujte prvky ohľadne prípadných únikov. Ak neobjavíte žiadny únik, prejdite na nasledujúci krok – montáž k el. obvodu.

5. Pripojte ohrievač k el. napätiu, upevnite kábel k stene s použitím káblovej svorky (nepoškod'te pritom vodiče).

6. Pretočte rúčku nastavenia na horúcu vodu, na digitálnom displeji sa zobrazí teplota – voda sa zohrieva. Otočte rúčku nastavenia na studenú vodu, displej zhasne – voda sa nezohrieva.

7. Ak máte akékol'vek pochybnosti, obrát'te sa na servis.

POMEMBNO!

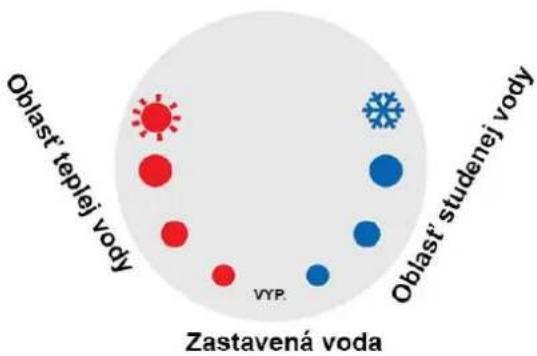

1. Rúčka nastavenia teploty vody

Tak ako je to predstavené na obrázku, páka sa môže otáčat' v rozpätí 150°, oblast' teplej vody má 60°, oblast' studenej vody 60° a 30° prostrednej polohy označuje vypnutú vodu.

Batéria funguje na princípe prietokového zohrievania vody, čím je prietok vody vyšší, tým je teplota vody nižšia. Stačí presunúť páku jemne na oblast’ teplej vody, batérie sa zapne a bude zohrievať pretekajúcu vodu.

2. Displej teploty

Na displeji sa zobrazuje teplota ohrievania vody, ako aj stav práce batérie – ohrievanie/neohrievanie. Teplota samotnej vody sa môže líšit' od hodnoty, ktorá sa zobrazuje na displeji. Ked' presuniete páku na oblast' studenej vody, displej sa vypne.

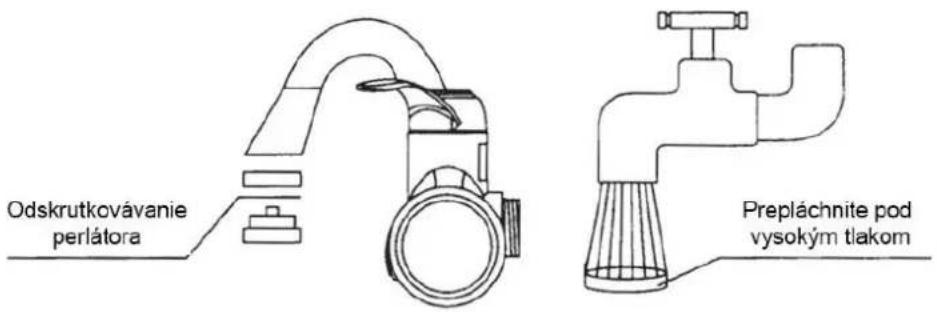

3. Čistenie perlátora

Perlátor odskrutkujte, prepláchnite ho vodou pod vysokým tlakom, ak nemôžete vyčistiť vnútro perlátora, použite vhodnú ihlu.

4. Čistenie ohrievacej rúrky

Otvorte veko, jemne pretrite rúrku s použitím napr. zubnej kefky, a následne ju prepláchnite vodou tak, ako je to predstavené na nasledujúcom obrázku. Nezabúdajte, pred čistením odpojte od el. Napätia!

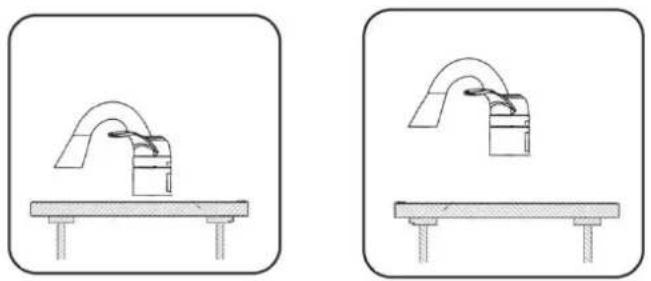

5. Zachovajte správne pozdížne umiestnenie elektrického ohrievača.

Batéria musí byť namontovaná rovnobežne k pracovnej doske, týka sa to tak doskového ako aj nástenného modelu

Problém	Príčina	Riešenie
Voda sa nezohrieva.	Nie je el. napätie alebo tlak vody je príliš nízky.	Skontrolujte napájanie, tlak vody nesmie byť nižší než 0,04 MPa.
Teplota vody je príliš nízka.	Tlak voda je príliš vysoký alebo el. napätie príliš nízke.	Zmenšite prietok vody, skontrolujte napätie.
Vysoká teplota vody, nízke napätie vody na výstupe.	Zablokovaný vstup alebo nízky tlak vody.	Skontrolujte, a keď je to potrebné odstráňte nečistoty z vstupného filtra, ak sa problém nevyrieši, znamená to, že je nedostatočný tlak vody.
Displej teploty nesvieti.	Príliš nízky tlak vody, porucha obvodu alebo porucha batérie.	Nastavte správny tlak vody, skontrolujte obvod, obrát’te sa na servis.
Počas ohrievania sa aktivuje prúdový istič.	Preťažený elektrický obvod, ku ktorému je pripojený ohrievač.	Obrát’te sa na elektrikára

BEZPEČNOSTNÍ OPATŘENÍ

POZOR!!

Použití v minus teplotách * a nesprávná instalace - RIZIKO POŽÁRU!

je uvedený na výkresu 2:
