PTL 1001 - Prúdový ohrievač vody a ohrievač vody N'oveen - Bezplatný návod na obsluhu

Typ produktu	Prietokový ohrievač vody (na kohútik)
Značka	N'oveen
Model	PTL 1001
Napätie	220 – 240 V / 50 Hz
Výkon	3000 – 3600 W
Prietok	2 – 2.5 L/min
Pracovný tlak	0.04 – 0.6 MPa
Rozmery produktu (Š x H x V)	25 x 14.5 x 6 cm
Rozmery balenia (Š x H x V)	26 x 31.5 x 12 cm
Čistá hmotnosť / Hrubá hmotnosť	0.75 kg / 1.15 kg
Typ inštalácie	Nástenné alebo na stôl; musí byť namontované horizontálne
Regulácia teploty	Otočná rukoväť s rozsahom 150°; oblasť studenej vody 60°, oblasť teplej vody 60°, stred 30° (bez vody)
Displej	Digitálny displej teploty; svieti pri ohreve, vypne sa v oblasti studenej vody
Vyhrievacie teleso	Okamžitý ohrev; ohrievač pracuje len pri prietoku vody
Materiál	Nehrdzavejúca oceľ (telo a tryska) (na základe obrázkov)
Bezpečnostné prvky	Vyžaduje uzemnenú zásuvku; nepoužívať predlžovací kábel; ochrana proti prehriatiu (automatické vypnutie, ak nie je ponorené); odpojenie potrebné pri mraze
Údržba	Pravidelne čistiť prevzdušňovač; čistiť vykurovaciu trubicu zubnou kefkou; vždy odpojiť napájanie pred čistením
Prípojka vody	Priame pripojenie k vodovodnému potrubiu pomocou spojovacej matice; nepripájajte ďalšie trysky alebo škrtiace prvky
Napájací kábel	V prípade poškodenia ho musí vymeniť kvalifikovaný personál
Použitie	Len na vnútorné použitie; nie je vhodný na používanie osobami so zníženými schopnosťami bez dozoru

Často kladené otázky - PTL 1001 N'oveen

Aké sú požiadavky na napájanie pre PTL 1001?

PTL 1001 vyžaduje napätie 220 – 240 V / 50 Hz a príkon 3000 – 3600 W. Uistite sa, že vyhradený obvod a poistka zvládnu menovitý prúd.

Aký je minimálny požadovaný tlak vody?

Zariadenie vyžaduje pracovný tlak 0.04 – 0.6 MPa. Ak je tlak pod 0.04 MPa, voda sa nemusí ohrievať alebo displej sa nemusí rozsvietiť.

Ako nainštalovať ohrievač vody?

Zariadenie nainštalujte horizontálne buď na stenu alebo na stôl. Pripojte k prívodu studenej vody pomocou priloženej spojovacej matice. Uistite sa, že je vo vodnom systéme prítomný bezpečnostný ventil. Po inštalácii skontrolujte netesnosti, potom pripojte k uzemnenej zásuvke.

Prečo sa voda neohrieva?

Skontrolujte, či je pripojené napájanie a tlak vody je aspoň 0.04 MPa. Tiež sa uistite, že páčka je otočená do oblasti teplej vody. Ak problém pretrváva, skontrolujte istič.

Ako vyčistiť prevzdušňovač?

Odskrutkujte prevzdušňovač a opláchnite ho pod vysokotlakovou vodou. Ak je upchatý, použite ihlu na vyčistenie otvorov. Vždy odpojte napájanie pred čistením.

Čo mám robiť, ak sa displej teploty nerozsvieti?

To môže naznačovať nízky tlak vody (< 0.04 MPa), poruchu obvodu alebo chybný kohútik. Skontrolujte tlak vody a obvod. Ak problém pretrváva, kontaktujte kvalifikovaného servisného technika.

Môžem s týmto ohrievačom použiť predlžovací kábel?

Nie. Návod výslovne uvádza: Nepoužívajte predlžovacie káble na pripojenie ohrievača. Používajte iba priamo uzemnenú zásuvku.

Ako nastaviť teplotu vody?

Jemne otočte páčku smerom k oblasti teplej vody (rozsah 60°). Teplota závisí od prietoku vody: nižší prietok poskytuje vyššiu teplotu. Displej zobrazuje stav ohrevu. Po každom použití otočte na 5 sekúnd do oblasti studenej vody, aby ste sa nabudúce nepopálili.

Aké bezpečnostné opatrenia by som mal prijať?

Zariadenie musí byť uzemnené. Nepripájajte k silne zaťaženému obvodu (napr. s klimatizáciou alebo indukčnou varnou doskou). Odpojte od siete ak hrozí zamrznutie. Neumývajte ohrievač pod tečúcou vodou. Uchovávajte mimo dosahu detí.

Aké sú rozmery a hmotnosť PTL 1001?

Rozmery produktu: 25 x 14.5 x 6 cm. Čistá hmotnosť: 0.75 kg, hrubá hmotnosť: 1.15 kg. Rozmery balenia: 26 x 31.5 x 12 cm.

NÁVOD NA OBSLUHU PTL 1001 N'oveen

Pred použitím sa najprv dôkladne oboznámte s používatel'skou príručkou a uchovajte ju pre prípadnú potrebu v budúcnosti.

prípadnému obareniu rúk pri nasledujúcom použití, je to tiež spôsob, akým môžete účinne predížit' životnosť ohrevného prvku.

- Ak je napájací kábel poškodený, poškodený kábel môže vymenit' iba kvalifikovaný technik alebo špecializovaný servis.

- Pri používaní elektrického ohrievača nepoužívajte iné elektrické spotrebiče, ktoré sú pripojené k rovnakému el. obvodu, s vysokým príkonom (napr. klimatizáciu, indukčnú varnú dosku, rýchlovarnú kanvicu ap.). Daná zásuvka nemôže byť pripojená k žiadnym iným intenzívne zaťaženým prípojkám.

- Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, senzorickými alebo rozumovými schopnosťami, alebo nedostatočnými skúsenosťami a znalosťami, ibaže sú pod náležitým dohl'adom alebo boli poučené o správnom používaní zariadenie osobou, ktorá zodpovedá za ich bezpečnosť.

- Deti musia byt' pod dohl'adom, aby sa so zariadením nehrali.

Príprava na montáž

Pretože príkon batérie je vysoký, skontrolujte istič. Maximálne zaťaženie ističa musí zvládat' príkon danej batérie.

Uistite sa, že použitá el. zásuvka je správne pripojená k uzemneniu.

Pred použitím skontrolujte, či sa skutočné napätie zhoduje s parametrami, ktoré sú uvedené na batérii. Ak si nie ste istí, či sú všetky parametre splnené, obrát'te sa na oprávneného elektrikára, a zadajte mu overenie danej elektroinštalácie.

Spôsoby montáže

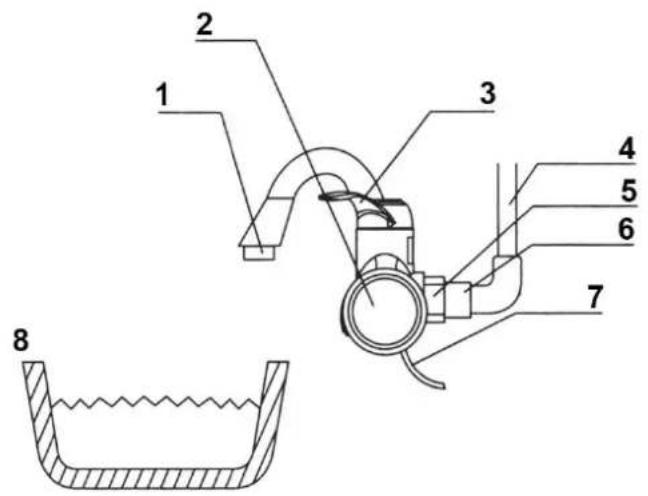

Obr. 1

1. Spôsob nástennej montáže je predstavený na obrázku 1:

1 Perlátor
2 Plášť
3 Rúčka nastavenia vody
4 Napájanie vody
5 Spojovacia matica
6 Spojovacie skrutky
7 Napájací kábel
8 Umývadlo

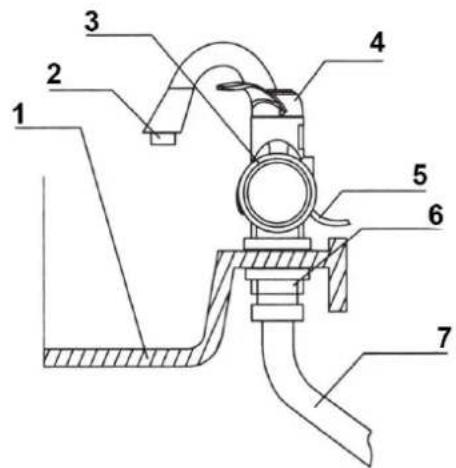

1. Spôsob stojacej montáže je predstavený na obrázku 2:

Obr. 2

4 Rúčka nastavenia vody

5 Napájací kábel

6 Spojovacia matica

1. Skontrolujte, či daná vodovodná inštalácia má bezpečnostný ventil, ktorý sa musí nachádzat' pred batériou, ak si nie ste istý obrátte sa na servis alebo na osobu s príslušnými oprávneniami.

2. Ak batéria musí byť upevnená (obr. 2 a 3), namontujte ju v súlade s obrázkom. Uistite, či je upevnená pevne a nehýbe sa.

3. Skontrolujte, či sú všetky spojenia dobre dotiahnuté.

4. Pretočte rúčku nastavenia a vypustite vodu, skontrolujte prvky ohľadne prípadných únikov. Ak neobjavíte žiadny únik, prejdite na nasledujúci krok – montáž k el. obvodu.

5. Pripojte ohrievač k el. napätiu, upevnite kábel k stene s použitím káblovej svorky (nepoškod'te pritom vodiče).

6. Pretočte rúčku nastavenia na horúcu vodu, na digitálnom displeji sa zobrazí teplota – voda sa zohrieva. Otočte rúčku nastavenia na studenú vodu, displej zhasne – voda sa nezohrieva.

7. Ak máte akékol'vek pochybnosti, obrát'te sa na servis.

POMEMBNO!

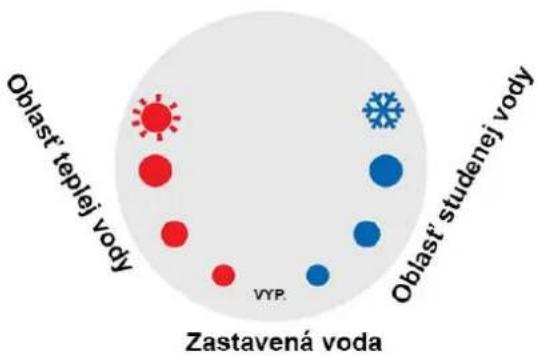

1. Rúčka nastavenia teploty vody

Tak ako je to predstavené na obrázku, páka sa môže otáčat' v rozpätí 150°, oblast' teplej vody má 60°, oblast' studenej vody 60° a 30° prostrednej polohy označuje vypnutú vodu.

Batéria funguje na princípe prietokového zohrievania vody, čím je prietok vody vyšší, tým je teplota vody nižšia. Stačí presunúť páku jemne na oblast’ teplej vody, batérie sa zapne a bude zohrievať pretekajúcu vodu.

2. Displej teploty

Na displeji sa zobrazuje teplota ohrievania vody, ako aj stav práce batérie – ohrievanie/neohrievanie. Teplota samotnej vody sa môže líšit' od hodnoty, ktorá sa zobrazuje na displeji. Ked' presuniete páku na oblast' studenej vody, displej sa vypne.

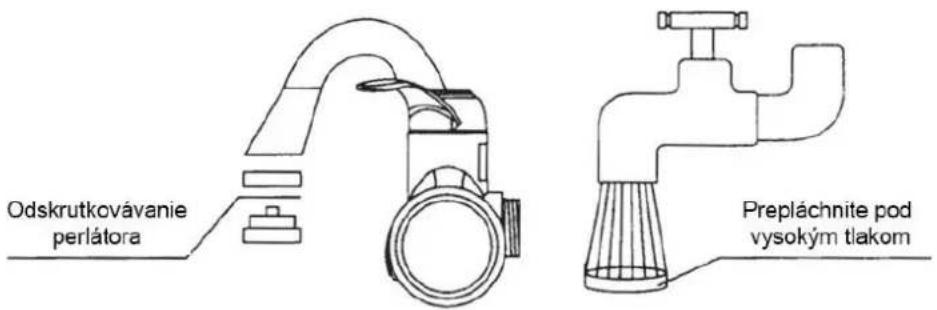

3. Čistenie perlátora

Perlátor odskrutkujte, prepláchnite ho vodou pod vysokým tlakom, ak nemôžete vyčistiť vnútro perlátora, použite vhodnú ihlu.

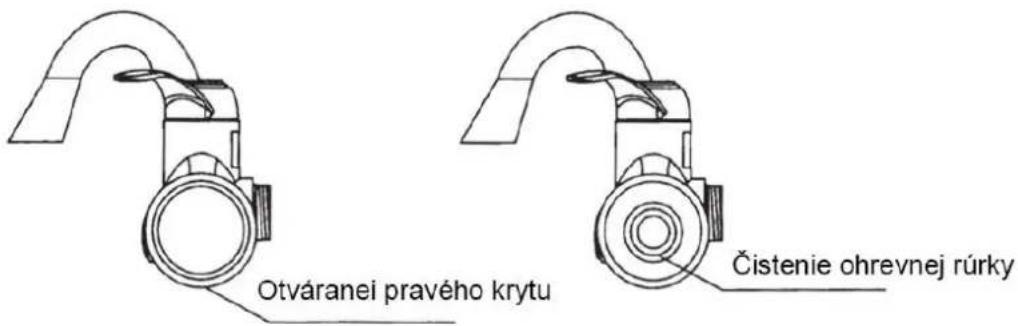

4. Čistenie ohrievacej rúrky

Otvorte veko, jemne pretrite rúrku s použitím napr. zubnej kefky, a následne ju prepláchnite vodou tak, ako je to predstavené na nasledujúcom obrázku. Nezabúdajte, pred čistením odpojte od el. Napätia!

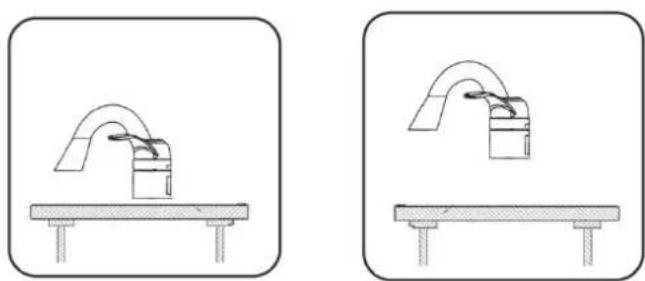

5. Zachovajte správne pozdížne umiestnenie elektrického ohrievača.

Batéria musí byť namontovaná rovnobežne k pracovnej doske, týka sa to tak doskového ako aj nástenného modelu

Problém	Príčina	Riešenie
Voda sa nezohrieva.	Nie je el. napätie alebo tlak vody je príliš nízky.	Skontrolujte napájanie, tlak vody nesmie byť nižší než 0,04 MPa.
Teplota vody je príliš nízka.	Tlak voda je príliš vysoký alebo el. napätie príliš nízke.	Zmenšite prietok vody, skontrolujte napätie.
Vysoká teplota vody, nízke napätie vody na výstupe.	Zablokovaný vstup alebo nízky tlak vody.	Skontrolujte, a keď je to potrebné odstráňte nečistoty z vstupného filtra, ak sa problém nevyrieši, znamená to, že je nedostatočný tlak vody.
Displej teploty nesvieti.	Príliš nízky tlak vody, porucha obvodu alebo porucha batérie.	Nastavte správny tlak vody, skontrolujte obvod, obrát’te sa na servis.
Počas ohrievania sa aktivuje prúdový istič.	Preťažený elektrický obvod, ku ktorému je pripojený ohrievač.	Obrát’te sa na elektrikára

BEZPEČNOSTNÍ OPATŘENÍ

POZOR!!

Použití v minus teplotách * a nesprávná instalace - RIZIKO POŽÁRU!

je uvedený na výkresu 2:
