NÁVOD NA OBSLUHU LX835 LANDXCAPE

1.1 Základné a doplnkové bezpečnostné pokyny

UPOZORNENIE: Preštudujte si všetky bezpečnostné pokyny a inštrukcie.

Nedodržanie bezpečnostných pokynov a inštrukcíímôže viest' k úrazu elektrickým prúdom, k vzniku požiaru alebo k vážnemu úrazu.

Pozorne si prečítajte všetky bezpečnostné pokyny týkajúce sa bezpečného použitia tohto zariadenia.

Všetky výstrahy a bezpečnostné pokyny uschovajte na d'alšie použitie.

• Toto zariadenie nesmú používať osoby (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, s nedostatkom skúseností a znalostí, pokialť týmto osobám nebol stanovený dohl’ad, alebo ak im neboli poskytnuté inštrukcie týkajúce sa použitia tohto zariadenia osobou zodpovednou za ich bezpečnost’.
• Deti musia byt' pod dohl'adom, aby bolo zaistené, že sa s týmto zariadením nebudú hrat'.
• Batériu v tomto prístroji môže vymieňat' iba kvalifikovaný personál.
  VÝSTRAHA: Na nabíjanie batérie používajte iba vymenitelný zdroj napájania, ktorý sa dodáva so zariadením.

Dôležité PRED POUŽITÍM POZORNE PREČÍTAJTE USCHOVAJTE PRE ĎALŠIE POUŽITIE

Postupy týkajúce sa bezpečného použitia Zaškolenie

a) Pozorne si preštuđujte všetky pokyny. Skontrolujte, či ste správne pochopili všetky uvedené pokyny a zoznámili ste sa s ovládacími prvkami a so správnym použitím tohoto zariadenia.
b) Nikdy nedovol'te, aby toto zariadenie použivali osoby, ktoré neboli zoznámené s týmito inštrukciami. Miestne predpisy môžu obmedzovať vek uživateľa.
c) Za nehody alebo riziká, ktoré hrozia ostatným osobám alebo ich majetku zodpovedá obsluha alebo užívatel'.

Príprava

a) Zaistite správnu inštaláciu ohraničujúceho drôtu podľa uvedených pokynov.
b) Prevádzajte pravidelnú kontrolu priestoru, na

ktorom bude toto zariadenie použité a odstráňte všetky kamene, drievka, drôty, kosti a d'alšie cudzie predmety.

c) Prevádzajte pravidelnú vizuálnu kontrolu, či nedošlo k opotrebovaniu alebo poškodeniu nožov, montážnych skrutiek nožov a celého zariadenia na kosenie. Opotrebované alebo poškodené nože a skrutky vymieňajte vždy ako sady, aby ste zachovali správne vyváženie.
d) U kosačiek, ktoré sú vybavené viacerými hriadel'mi, dávajte pozor, pretože otáčanie jedného hriadel'a môže spôsobit' otáčanie d'alších hriadel'ov.
e) VAROVANIE! Táto kosačka nebude pracovat', ak nebude mat' správne nasadený kryt.

Použitie

1. Základné pokyny

a) Nikdy nepracujte s týmto zariadením, ak sú poškodené jeho ochranné kryty alebo ak nie sú na určených miestach bezpečnostné prvky, napríklad odchyľovače.
b) Nedávajte ruky alebo nohy do blízkosti alebo pod rotujúce diely. Stále udržujte výstupný otvor kosačky priechodný.
c) Nikdy toto zariadenie nezdvíhajte alebo neprenášajte, ak je motor v chode.
d) Blokovacie zariadenie spustíte priamo zo zariadenia:

– Pred odstránením zablokovania;
– Pred kontrolou, čistením, alebo vykonávaním práce na kosačke.
e) Prevádzanie úprav originálne konštrukcie tejto robotickej kosačky nie je povolené. Všetky úpravy sú prevádzané na vaše vlastné riziko.
f) Robotickú kosačku spúšťajte podľa uvedených pokynov. Pred stlačením tlačidla zapnuté/vypnuté, zaistite, aby sa vaše ruky a nohy nenachádzali v blízkosti rotujúcich nožov. Nikdy nevkladajte vaše ruke a nohy pod kosačku.
g) Nikdy túto robotickú kosačku nezdvíhajte a neprenášajte, ak je stlačené tlačidlo zapnuté/vypnuté.
h) Nedovol'te, aby túto robotickú kosačku používali osoby, ktoré nevedia, ako pracuje a ako reaguje.
i) Nikdy nepokladajte na hornú časť kosačky alebo nabíjacej základne žiadne predmety.
j) Nepovol'te používať robotickú kosačku, došlo k jej poškodeniu alebo k poškodeniu nožového kotúča. Kosačka nesmie byť použitá s poškodenými nožmi, skrutkami, maticami alebo napájacím káblom.

k) Ak nemáte v úmysle túto kosačku používať, vždy ju vypnite. Robotická kosačka môže byť spustená iba v tom prípade, ak je stlačené tlačidlo zapnuté/vypnuté a ak je zadaný správny PIN kód.
I) Ruky a chodidlá držte v bezpečnej vzdialenosti od rotujúcich čepelí. Nikdy nedávajte ruky ani chodidlá do blízkosti kosačky alebo pod ňu, ak je robotická kosačka v prevádzke.
m) Nepoužívajte stroj a jeho periférne zariadenie za nepriaznivých klimatických podmienok, najmä ak hrozí nebezpečenstvo blesku.
n) Nedotýkajte sa pohyblivých nebezpečných častí skôr, ako sa úplne zastaví.
o) U strojov používaných vo verejných priestoroch majú okolo pracovnej plochy stroje umiestnené varovné značky. Musí obsahovať obsah nasledujúceho textu:
Upozornenie! Automatická kosačka na trávu!
Uchovávajte dostatočnú vzdialenost' od stroja!
Dohliadajte na deti!

a) Ak sú v blízkosti domáce zvieratá, deti alebo iné osoby, nikdy nenechávajte túto kosačku bez dozoru.

Údržba a uskladnenie

Tlačidlo zapnuté/vypnuté musí byt' vždy vypnuté, ak sa prevádzajú akékol'vek práce na spodnej časti kosačky, ako je čistenie alebo výmena nožov.

a) Všetky matice, skrutky a spájacie prvky udržiavajte riadne dotiahnuté, aby bolo zariadenie v bezpečnom prevádzkovom stave.
b) Prevádzajte kontrolu robotickej kosačky každý týždeň a vymeňte opotrebované alebo poškodené časti súvisiace s bezpečnosťou.
c) Prevádzajte hlavne kontrolu, či nie sú poškodené nože a nožový kotúč. Ak je to nutné, vždy wymieňajte všetky nože a skrutky súčasne ako jednu sadu, aby bolo zaistené vyváženie rotujúcich dielov.
d) Zaistite, aby sa použivali iba náhradné diely správneho typu.
e) Zaistite, aby boli batérie kosačky nabíjané pomocou správnej nabíjačky odporučenej výrobcom. Nesprávne použitie môže viest' k úrazu elektrickým

prúdom, prehriatiu batérie alebo k úniku žieraviny z batérie.

f) Ak dôjde k úniku elektrolytu z batérie, opláchníte si ruky vodou/neutralizačným prostriedkom. Ak dôjde ku kontaktu s pokožkou alebo k zasiahnutiu očí, vyhl'adajte lekárske ošetrenie.
g) Údržba kosačky musí byt' prevedená podľa pokynov od výrobcu.

Odporúčania

Stroj a jeho príslušenstvo pripojte iba k napájaciemu obvodu s ochranným zariadením pred zvyškovým prúdom (RCD) s vypínacím prúdom nepresahujúcim 30 mA.

Ostatné riziká

Aby ste sa vyhli zraneniu, pri výmene nožov používajte ochranné rukavice.

Preprava

Pri preprave tejto robotickej kosačky na dlhé vzdialenosti vždy používajte jej originálny obal.

Zaistenie bezpečného kosenia alebo kosenia vo vnútri pracovného priestoru:

a) Stlačte tlačidlo STOP, aby došlo k zastaveniu kosačky.
Pri prvom spustení tejto kosačky zadajte štvormiestny číselný PIN kód.
b) Vždy túto robotickú kosačku zastavte, ak ju chcete prenášať.
c) Kosačku prenášajte za rukovát', ktorá sa nachádza na prednej časti kosačky. Kosačku prenášajte tak, aby bol nožový kotúč otočený smerom od vášho tela.

Požiadavky spojené s expozíciou RF

Pre splnenie požiadaviek spojených s expozíciou RF by mala byť medzi týmto zariadením a osobami počas prevádzky zariadenia udržiavaná vzdialenost' o minimálne 200 mm.

Pre zaistenie dodržiavania, neodporúčame prevádzku pri vzdialenosti kratšej ako je táto. Anténa použitá pre tento vysielač nesmie byt' umiestnená spoločne s inou anténou alebo vysielačom.

Bezpečnostné upozornenia pre akumulátorovú batériu vo vnútri zariadenia.

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.

b) Batériu neskratujte. Neukladajte batérie

náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klůčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.

c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na priamom slnku.
d) Nevystavujte batériu mechanickým nárazom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou Landxcape™. Nepoužívajte inú nabíjačku, ako je nabíjačka špeciálne dodaná na použitie s týmto zariadením.
i) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
j) Ukladajte batérie mimo dosahu detí.
k) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
I) Vykonávajte riadnu likvidáciu batérie.
m) V prístroji nemiešajte batérie rôznej výroby, kapacity, vel'kosti alebo typu.

1.2 Informácie na štítkoch na kosačke Landxcape™

VAROVANIE –Ak sa táto robotická kosačka nepoužíva správne, môže byť nebezpečná.

Pred použitím tejto robotickej kosačky si pozorne prečítajte návod na obsluhu a riadne si preštuđujte jeho obsah.

VAROVANIE - Ak je táto kosačka v prevádzke, udržujte od nej bezpečnú vzdialenost.

VAROVANIE – Pred prácou na tejto kosačke alebo pred jej zdvihnutím použite blokovacie zariadenie.

VAROVANIE –Na tejto kosačke nejazdíte.

Nespal'ujte ich.

Ak sa s ním nezaobchádza správne, batéria sa môže dostat' do vodného cyklu, čo môže spôsobit' poškodenie ekosystému. Použité batérie nevyhadzujte do netriedeného komunálneho odpadu.

Li-Ion akumulátor. Tento produkt bol označený symbolom týkajúcim sa "triedeného odpadu" pre všetky akumulátorové bloky a batérie. Následne bude produkt recyklovaný alebo zlikvidovaný zodpovedajúcim způsobom, aby sa znížil dopad na životné prostredie. Z dôvodu obsahu nebezpečných látok môžu byť akumulátory nebezpečné pre životné prostredie a ľudské zdravie.

Nepoužívajte na umývanie kosačky vysokotlakovú umývačku.

Elektrické výrobky sa nesmú likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

*Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

Určené použitie

Tento výrobok je určený na kosenie trávnikov na súkromných pozemkoch. Je navrhnutý na časté kosenie, aby bol váš udržiavaný trávnik zdravší a vypadal lepšie, ako kedykol'vek predtým. V závislosti od rozlohy vášho trávniku môže byť Landxcape™ naprogramovaný tak, aby početnosť a doba prevádzky nebola ničím obmedzená. Zariadenie nie je určené na kopanie, zametanie alebo čistenie snehu.

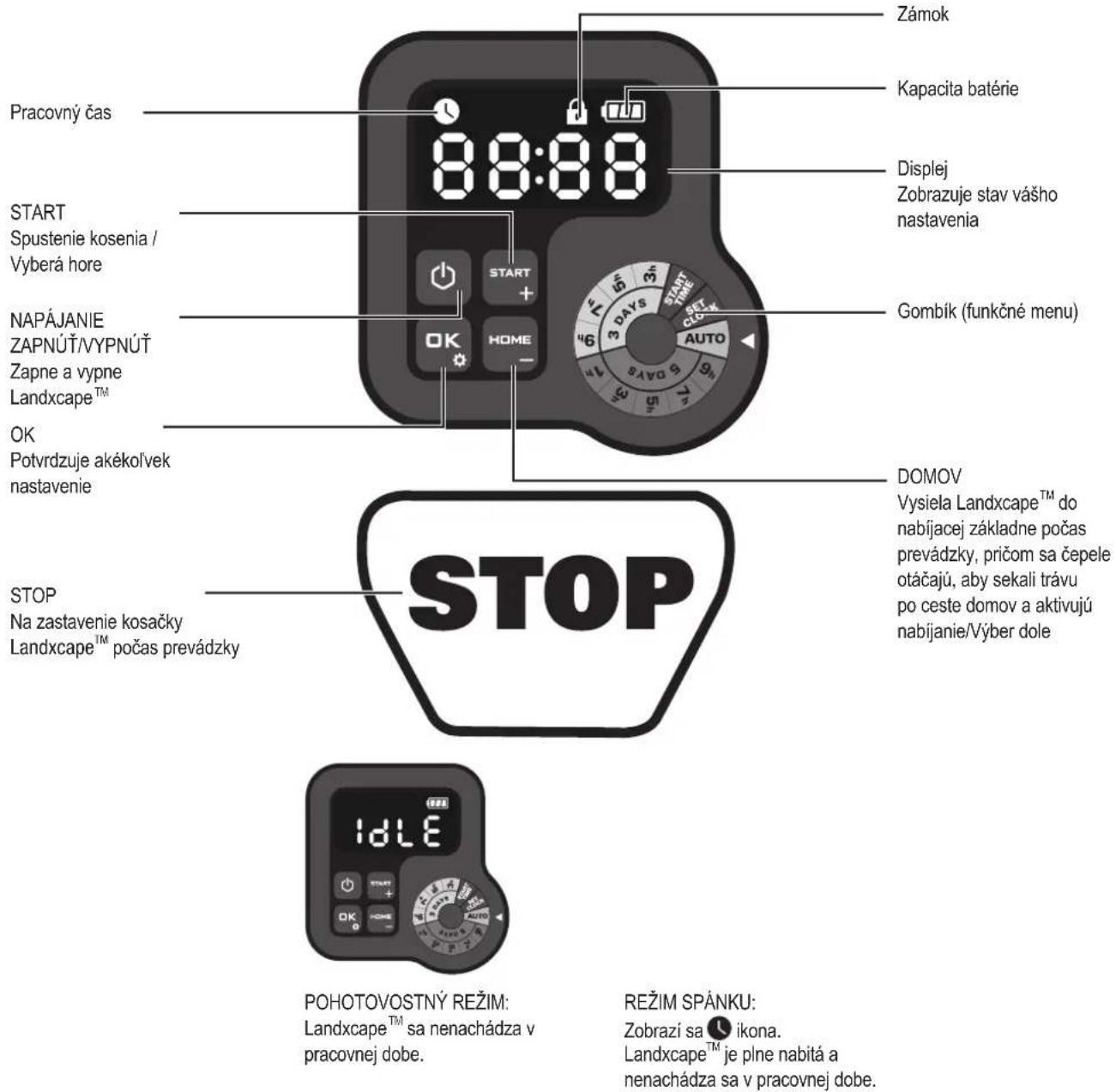

3. Ovládací panel

Zámok Kapacita batérie Pracovný čas 88:88 Start Spustenie kosenia / Vyberá hore NAPÁJANIE ZAPNÚŤ/VYPNÚŤ Zapne a vypne Landxcape™ OK Potvrdzuje akékolvek nastavenie STOP Na zastavenie kosačky Landxcape™ počas prevádzky DISPLEJ Zobrazuje stav vášho nastavenia Gombík (funkčné menu) DOMOV Vysiela Landxcape™ do nabíjacej základne počas prevádzky, pričom sa čepele otáčajú, aby sekali trávu po ceste domov a aktivujú nabijanie/Výber dole POHOTOVOSTNÝ REŽIM: Landxcape™ sa nenachádza v pracovnej dobe. REŽIM SPÁNKU: Zobrazí sa ikona. Landxcape™ je plne nabitá a nenachádza sa v pracovnej dobe.

Spustenie

1) Po inštalácii vymedzovacieho vodiča, môžete začat' používať Landxcape ^TM (Pozrite Inštalacná príručka pre inštaláciu vymedzovacieho vodiča).
2) Najskôr stlačte tlačidlo a počkajte, kým sa kosačka Landxcape™ nezapne. Pre prvé použitie zadajte predvolený kód PIN 0000 stlačením štyrikrát za blikania čísla 0. (PIN kód možno zmenit, vid "4.3 Nastavenia")

POZNAMKA: Landxcape™ sa vypne, ak do 30 sekúnd po zapnutí neprijme žiadne údaje. Ak trikrát zadáte nesprávny kód PIN, Landxcape™ zosilnie alarm "di-di" a potom sa vypne.

3) Ak chcete spustit' kosenie, stlačte tlačidlo a následne tlačidlo OK
4) Ak chcete, aby sa kosačka Landxcape ^TM vrátila do nabíjacej základne, stlačte tlačidlo vtačidlo. Landxcape ^TM bude trvalo v prevádzke až do vybitia batérie, potom sa vráti do nabíjacej základne. Hned' ako bude nabíjanie ukončené, Landxcape ^TM bude automaticky pokračovat' v kosení alebo zostane v nabíjacej základni podľa nastaveného plánu.

POZNÁMKA: Po zapnutí Landxcape™ sa rozsvieti všetky svetlá na displeji a potom sa vypnú. Skontrolujte, či nie je poškodené žiadne svetlo. Odporůča sa zakryť displej rukou, keď je vonkajšie svetlo príliš silné.

4. Zoznámte sa s kosačkou Landxcape™

Radi by sme vám zagratulovali k zakúpeniu vašej novej kosačky Landxcape™ a k vstupu do bezstarostného života automatického kosenia trávnika. Nasledujúcimi informáciami by sme vám chceli pomôčť čo najlepšie pochopit', ako táto kosačka Landxcape™ pracuje.

4.1 Ako moja kosačka Landxcape™ vie, čo má kosit'?

Kosačka Landxcape™ volí smer svojho pohybu náhodne. Kosačka zaistí, aby bol celý váš trávnik rovnomerne pokosený a aby na trávniku nezostali žiadne nepekné stopy po kosení (Pozri Obr. A).

4.2 Ako moja kosačka Landxcape™ vie, kam má ist'?

Vaša kosačka Landxcape™ je schopná prevádzat' rôzne úkony sama. Táto kosačka Landxcape™ vie, kedy sa musí dostat' do svojej nabíjacej základne, aby sa nabila jej batéria, pomocou senzorov spozná dážd', môže sama zastavit', ak zistí problém a vie, že musí zastavit', trochu odíst' a potom sa otočit' okolo, ak narazí do iného predmetu alebo niečoho, čo blokuje jej dráhu. Kosačka Landxcape™ tiež automaticky zastaví rotujúci nožový kotůč, ak je zdvihnutá zo zeme, aby sa zabránilo spôsobeniu nehody.

A. Nájdenie nabíjacej základne

Pokial' Váš Landxcape™ potrebuje dobit', ukonči kosenie a pozdíž ohraničujúceho vodiča sa smerom proti chodu hodinových ručičiek vráti naspát' k nabijacej základni.

B. Dažd'ové senzory

Táto kosačka Landxcape™ je vybavená senzormi na dážď, ktoré spoznajú kvapky dažďa a vydajú kosačke príkaz na zastavenie práce a na sledovanie ohraničujúceho drôtu, ktorý kosačku navedie naspăť do nabíjacej základne (Pozri Obr. B). Kosačka Landxcape™ vyjde po absolvovaní odmlky znovu kosít. Východiskový čas odmlky je nastavený na 180 minút. Ak sú dažďové senzory mokré, kosačka Landxcape™ sa vráti do nabíjacej základne. Ak sú snímače dažďa suché, LandxcapeTM začne odpočítavanie času oneskorenia. Ak chcete vyradiť oneskorenie spôsobené dažďom, vysušte oblast snímača a prevedťe pomocou hlavného vypínača vypnutie a opätovné zapnutie kosačky. Po prevedení tohto opätovného zapnutia, także môžete začat’ znovu pracovať.

C. Sledovanie ohraničujúceho vodiaceho drôtu

Kosačka Landxcape™ vždy sleduje hranicu určenú ohraničujúcim drôtom a používa senzory na prednej časti, aby reagovala, ak sa dostane blízko k prekážke (Pozri Obr. C).

D. Spustenie a zastavenie počas kosenia (Pozri Obr. D, E1, E2)

Ak chcete spustit' kosenie, stlačte tlačidlo ON / OFF (ZAP. / VYP.) a zadajte kód PIN. Stlačte tlačidlo a následne stlačte tlačidlo ak chcete vydat' príkaz aby kosačka Landxcape™ ukončila kosenie, potom jednoducho stlačte tlačidlo STOP na hornej časti kosačky.

Ak kosačka Landxcape™ zistí nejaký problém, na displeji sa zobrazí chybové hlásenie. Informácie o chybových hláseniach nájdete v časti 9. Chybové hlásenia. Kosačka Landxcape™ sa vypne v prípade, ak do 20 minút nedostane žiadny vstup od používateľa.

Obnovenie prevádzky:

- Stlačte tlačidlo

Pred prvým spustením Landxcape™ by ste mali pomocou obyčajnej kosačky alebo vyžínača kosít' trávu na výšku 6 cm alebo menej a potom nastavit' výšku kosenia Landxcape™ na maximum (6 cm) pre prvé kosenie. A program môžete nastavit' ručne otočením gombíka.

NOTE: When doing the program setting manually, Ak Landxcape™ nedostane od použivateľa v priebehu niekol’kých sekúnd žiadny vstup, prejde na pohotovostnú stránku.

8:8:88 START + HOME - AUTO

Iba pre referencie

Ako je znázomené na obrázku vyššie, gombíkom môžete otáčat' v smere a proti smeru hodinových ručičiek.

Všimnite si šipku na pravej strane gombika, ktorá ukazuje na funkciu, ktorú chcete zvolit.

(1) Zmenit' kód PIN

Ak chcete zmeniť PIN kód, stlačte súčasne 📄 te kádlá po dobu 5 sekúnd. Ikona 📄 bliká a “báposůva. Potom začne blikat’ prvá číslica, pomocou tlačidiel 📄 alebo 📄 dajte starý kód PIN a potom stlačením tlačidla 📄 výber potvrďte. ďalšia číslica bliká. Rovnakým spôsobom vyplňte d’alšie čísla. Potom sa “P in!” posůva, prvá číslica bliká, potom pomocou 📄 alebo 📄 pol’te požadované číslo, potom stlačte 📄 pre potvrdenie. Bude blikat’ d’alšie číslo. Pre dokončenie zápisu d’alších čísel použite rovnakú metódu. Napríklad nový kód PIN je nastavený na 0326. Potom začne blikat’ “P in2” a prvé číslo začne opát blikat’. Použite rovnakú metódu pre zadanie nového PIN kódu, ktorý ste práve nastavili (v tomto prípade 0326). Potom bude na displeji blikat’ “P”. In 0326 Váš PIN kód bol úspešne zmeneny.

Iba pre referencie

(2) Nastavenie roku, dátumu a času

Nastavenie roku, dátumu a času sú povinné položky nastavenia. Ak tieto položky nenastavíte, ovplyvní to čas rozvrhu v nasledujúcom nastavení. Tieto položky musia byt' nastavené v poradí podľa roku, dátumu a času. Ak chcete nastavit' rok, otočte gombík do polohy . Ikona číslo na displeji blikajú, napríklad 20 21. Stlačením tlačidla pebo výročte požadovaný rok. Potom stlačením tlačidla potvrďte nastavenie roku.

IDLE

Iba pre referencie

2021 START HOME

Medzitým bude ikona opát' blikat' a na displeji sa zobrazí číslo pre zobrazenie dáta, napríklad 09.29, čo znamená 09 septembra. Ked' bliká 09, stlačením tlačidla alebo oberte číslo a stlačte potvrdenie. Potom bude blikat' 29. Pre vol'bu čisla použite rovnakú metódu a stlačením tlačidla potvrďte dokončenie nastavenia dátumu.

09:29 START + HOME - TIME SINCE AUTO

Iba pre referencie

Medzitým bude ikona 📊 blikat a zobrazi sa čas, napríklad 1438 bliká 14 stlačením tlačidla 📊 lebo výdřte číslo a potvrďte stlačením tlačidla OK . Potom začne blikat 08 rovnakou metódou zvolíte číslo a stlačením potvrdíte OK . Teraz je nastavenie času ukončené a LandxcapeM vstúpi do pohotovostného režimu.

14:08 START + OK HOME RANGE

IDLE START + OK HOME - START BUTTER ON ON ON ON

Iba pre referencie Pohotovostná stránka

(3) Nastavte čas začiatku

Predvolený začiatočný čas kosačky je 09:00, čo je možné kedykolvek zmenit otočením gombíka do polohy 🚫. Po výbere času začiatku sa na displeji zobrazí predvolený čas začiatku (09:00). Na displeji bliká ikona 📞 a číslo. Ked’ bliká 📍 pomocou al→výbe→číslo a potom stlačte 🎟 na potvrdenie. Potom bude blikat 🎟 rovnakou metódou vyberte číslo a potom stlačte 📍 na potvrdenie. Teraz, ked’ je nastavený čas začiatku, vstúpi Landxcape™ do pohotovostnej stránky. Napríklad pomocou vyššie uvedenej metódy na nastavenie času začiatku na 10:30 začne váš Landxcape™ orezávať o 10:30.

09:00 START + OK HOURS 12.5V 3.5V 4.5V 5.5V 6.5V 7.5V 8.5V 9.5V

Iba pre referencie

IDLE START + OK HOME - 7.5 2.5 3.5 4.5 5.5 6.5 7.5 8.5 9.5 10.5 11.5 12.5 13.5 14.5 15.5 16.5 17.5 18.5 19.5 20.5 21.5 22.5 23.5 24.5 25.5 26.5 27.5 28.5 29.5 30.5 31.5 32.5 33.5 34.5 35.5 36.5 37.5 38.5 39.5 40.5 41.5 42.5 43.5 44.5 45.5 46.5 47.5 48.5 49.5 50.5 51.5 52.5 53.5 54.5 55.5 56.5 57.5 58.5 59.5 60.5 61.5 62.5 63.5 64.5 65.5 66.5 67.5 68.5 69.5 70.5 71.5 72.5 73.5 74.5 75.5 76.5 77.5 78.5 79.5 80.5 81.5 82.5 83.5 84.5 85.5 86.5 87.5 88.5 89.5 90.5 91.5 92.5 93.5 94.5 95.5 96.5 97.5 98.5 99.5 100.5

Pohotovostná stránka

Možnost' 1. AUTO (Odporúčaný harmonogram práce na základe regionálnych nastavení)

Otočte gombík do polohy AUTO. Napríklad A800. Číslo bude blikat. Pomocou + alebo 10°berte požadovanú plochu trávnika a potom stlačte OK na potvrdenie.

A800 START OK HOME AUTO

Iba pre referencie

V nasledujúcej tabul'ke je uvedený predvolený pracovný čas aplikácie Landxcape™:

Harmonogram

Plocha (m2)	Nedela	Pondelok	Utorok	Streda	Štvrtok	Piatok	Sobota
50 / /	práca*	/ / práca*	/
100 /	práca*	/ / práca*	/
150 /	práca*	/ / práca*	/
200 ~ 800**	/ praca*	práca	práca	práca	práca* /

* Rezanie nite sa uskutoční pri prvom kosení dňa.

** V tomto prípade je pracovná doba odlišná od pondelka do piatku. Závisí to od oblasti, ktorú ste nastavili.

Pracovný čas môžete lahko upraviť otočením gombíka. Otočením gombíka zvolte požadovaný pracovný čas. Napríklad “3d3h”, čo znamená, že váš Landscape™ bude pracovať 3 dni (pondelok, streda a piatok) a bude trvať 3 hodiny denne.

Poznámka: Dodržte nastavený pracovný čas na gombíku a váš Landxcape™ bude na jeho základe pracovať cyklicky. Napríklad ak je začiatočný čas nastavený na 10:00 a pracovný čas nastavený na 3 hodiny 3, Landxcape™ sa v pondelok, stredu a piatok cyklicky upraví od 10:00 do 13:00. Ak spustíte program Landxcape™ v utorok o 14:00, program Landxcape™ bude upravený iba raz.

Nasledujúce dve tabulky obsahujú podrobné informácie:

TABULKA 1

Rozvrh 3 dní
Čas/každýdeň	Nedel’a	Pondelok	Utorok	Streda	Štvrtok	Piatok	Sobota
3 h	/	práca*	/	práca	/	práca*	/
5 h	/	práca*	/	práca	/	práca*	/
7 h	/	práca*	/	práca	/	práca*	/
9 h	/	práca*	/	práca	/	práca*	/

3d3h START + HOME - 12:45 12:46 12:47 12:48 12:49 12:50 12:51 12:52 12:53 12:54 12:55 12:56 12:57 12:58 12:59 12:60 12:61 12:62 12:63 12:64 12:65 12:66 12:67 12:68 12:69 12:70 12:71 12:72 12:73 12:74 12:75 12:76 12:77 12:78 12:79 12:80 12:81 12:82 12:83 12:84 12:85 12:86 12:87 12:88 12:89 12:90 12:91 12:92 12:93 12:94 12:95 12:96 12:97 12:98 12:99 13:00

Iba pre referencie

TABULKA 2

Rozvrh 5 dní
Čas/každýdeň	Nedel'a	Pondelok	Utorok	Streda	Štvrtok	Piatok	Sobota
1 h	/	práca*	práca	práca	práca	práca*	/
3 h	/	práca*	práca	práca	práca	práca*	/
5 h	/	práca*	práca	práca	práca	práca*	/

7 h	/	práca*	práca	práca	práca	práca*	/
9 h	/	práca*	práca	práca	práca	práca*	/

* Rezanie nite sa uskutoční pri prvom kosení dňa.

5d3h START + OK HOME - DUAL LEAVIS 17 24 31 38 45 52 59 66 73 80 87 94 101 108 115 122 129 136 143 150 157 164 171 178 185 192 199 206 213 220 227 234 241 248 255 262 269 276 283 290 297 304 311 318 325 332 339 346 353 360 367 374 381 388 395 402 409 416 423 430 437 444 451 458 465 472 479 486 493 490

Iba pre referencie

Poznámka: Ak pracujete v súlade s pracovným harmonogramom, stlačte klávesy a a vynútite tak, aby program Landxcape™ ukončil dennú prácu.

4.4 Ako účinne bude moja kosačka Landxcape™ vykonávat' kosenie trávnika?

Doby kosenia sú rôzne pre každý trávnik v závislosti od faktorov uvedených nižšie. Postupne nastavujte dobu kosenia tak, aby ste umožnili kosačke Landxcape™ vykonávat' kosenie každý deň, pokial' nenájdete najvhodnejšie nastavenie.

Vaša kosačka Landxcape™ môže pokosit' rôzne vel'kú plochu trávnika, ale závisí to od rôznych faktorov, ako sú:

Na rozdiel od väčšiny ostatných kosačiek, Landxcape™ využíva systém postranného záberu, ktorý je schopný pokosit' toľko okolitej trávy, ako je len možné. Navyše otvory v spodnej časti nabíjacej základne umožňujú prerastanie trávy, čo prináša elegantný vzhľad.

Výšku rezu Landxcape™ možno nastaviť. Pred prvým spustením Landxcape, pokoste trávu vašej ručné kosačkou na maximálnu výšku o 6 cm. Potom nastavte výšku kosenia vášho Landxcape™ na jeho maximálne nastavenie (6 cm) pre jeho prvé kosenie. (Pozri Obr. F) Táto kosačka Landxcape™ bude vykonávat' kosenie najlepšie za suchého počasia. Pokial' je trávnik robustný, Landxcape™ môže pracovať v daždivých dňoch. Kosačku pravidelne kontrolujte a čistite. Vaša kosačka Landxcape™ môže byť tiež poškodená pri búrke s bleskami. Ak dôjde k búrke s bleskami, chráňte kosačku Landxcape™ odpojením nabíjacej základne od napájacieho zdroja a odpojením ohraničujúceho drôtu. Zaistite, aby nebolo umožnené nabíjanie kosačky Landxcape™. Vaša kosačka Landxcape™ vyžaduje udržiavanie nožov v dobrom stave, aby bolo umožnené čo najkvalitnejšie kosenie. Táto kosačka Landxcape™ môže prevádzat' väčšinu úkonov sama, ale niekedy bude vyžadovať vašu pomoc, aby sa zabránilo jej poškodeniu.

• Nikdy nenechávajte kosačku Landxcape™ prechádzať cez štrkové povrchy.
• Odstráňte prekážky alebo zabráňte prístup k prekážkam, na ktoré by

mohla kosačka Landxcape™ náhodne nabehnút', pričom by mohlo dôjst' k poškodeniu kotúča s nožmi.

- Odstráňte z trávnika všetky nečistoty a cudzie predmety.

5. Základy týkajúce sa ohraničujúceho drôtu 5.1 Kolíkování vymezovacího drátu

Na nastavenie správnej vzdialenosti od hranice vášho trávnika použite dodávané meradlo vzdialenosti ohraničujúceho drôtu (viac než 26 cm). Jedná sa o odporučenú vzdialenost. Na zaistenie správnej inštalácie použite dodané meradlo vzdialenosti.

Ak váš sused používa tiež kosačku Landxcape™, musíte medzi vašim ohraničujúcim drôtom a ohraničujúcim drôtom vašich susedov udržiavať vzdialenost minimálne 1 metre.

Ohraničujúci drôt musí presne ohraničit' plochu určenú na kosenie. Vaša kosačka Landxcape™ bude zmätená z dalších ohybov alebo slučiek na ohraničujúcom drôte, ktoré nebudú súčasťou plochy určenej na kosenie (Pozri Obr. G). Ak vám zostane po vytýčení plochy trávnika zvyšok ohraničujúceho drôtu, zvyšnú časť drôtu odrežte a odložte ho na iné miesto. Je veľmi dôležité, aby ste nechali potrebnú dĺžku ohraničujúceho drôtu na mieste, kde bude pripojený k nabíjacej základni, aby mohol byť pripojený a aby mohol zostat' zahrabaný.

5.2 Zahrabávanie ohraničujúceho drôtu

Ak plánujete zahrabanie ohraničujúceho drôtu do zeme, preto vám odporúčame najskôr pripevnit' ohraničujúci drôt k trávniku tak, aby bolo v prípade nutnosti umožnené upravenie jeho polohy. Po dokončení montáže ohraničujúceho drôtu sa odporúča, aby kosačka Landxcape™ nasledovala ohraničujúci drôt tak, že stlačite tlačidlo 📄-tlačidlo .OK Takýmto spôsobom umožníte kosačke Landxcape™, aby sa pred tým, ako sa zahrabe ohraničujúci drôt, prispôsobila svojmu novému pracovnému prostrediu. Pri sledovaní kosačky Landxcape™, ktorá vyhl'adáva nabíjaciu základňu, môžete vykonávať úpravy polohy ohraničujúceho drôtu, aby ste zaistili bezproblémové sledovanie ohraničujúceho drôtu kosačkou Landxcape™ pri vyhl'adávaní nabíjacej základne. Takýmto spôsobom umožníte kosačke Landxcape™, aby sa pred tým, ako sa zahrabe ohraničujúci drôt, a aby úspešne pracovala s nabíjacou základňou.

5.3 Spájanie ohraničujúceho drôtu

Ak musíte predlžiť a spojiť vymedzovací vodi č, použite spojku. Táto spojka je vodotesná a zaistuje spolahlivé elektrické zapojenie. Zasuňte oba konce vodiča do akýchkol'vek dvoch z troch otvorov na spojke. Zaistite, aby boli vodiče úplne zasunuté do spojky tak, aby boli oba konce vodičov viditel'né cez priehľadnú časť na druhej strane spojky. (Pozri Obr. H) Na úplné stlačenie tlačidla na hornej časti spojky použite kliešte. (Pozri Obr. I1, I2)

VAROVANIE: Jednoduché spletenie vymedzovacích vodičov a použitie izolačnej pásky alebo použitie skrutkovacej svorkovnice sa na vytvorenie spoja neodporúča. Pôdna vlhkost môže spôsobit' oxidáciu vodičov, čo po určitom čase povedie k prerušeniu obvodu.

6. Aktualizácia softwaru

Hneď ako bude k dispozícii nová verzia softwaru pre túto kosačku Landxcape™, môže byť prevedená jeho aktualizácia. Najnovšiu verziu softwaru si môžete stiahnuť z našich webových stránok www.landxcaperobotics.com.

Aktualizácia pomocou USB. Pozri nižšie uvedené pokyny pre st'ahovanie a inštaláciu:

(1) Najnovšiu verziu softwaru nájdete na adrese: www.landxcape-robotics.com. Uložte súbor na prázdny USB klůč formátu FAT32. Odstráňte všetky súbory na klůči a skontrolujte formátovanie. Ak klůč nie je vo formáte FAT, prosím, preformátujte ho. POZNÁMKA: táto softvérová aktualizácia sa dá stiahnuť ako súbor vo formáte .zip. Najskôr je potrebné súbor rozbalit.

(2) Umiestnite LandxcapeTM na zabezpečený rovný povrch. Stlačením tlačidla vypnete Landxcape.

(3) Zastrčte USB disk (kl'úč) do portu. (Pozri Obr. J1)

(4) Zapnite Landxcape. Aktualizácia sa spustí automaticky. Počkajte, kým sa na displeji nezobrazí "USb" (vid' obr. J2, J3), potom vyberte zariadenie USB (flash disk) a tesne uzavrite ochranný kryt. Ked' sa na displeji zobrazí "0 - - -", je aktualizácia dokončená a Landxcape™ vstúpi na stránku PIN.

Dodaný návod na použitie vychádza z východiskového softvéru, ktorý sa používa pri hromadnej výrobe. Niektoré nové vlastnosti/funkcie, ktorými disponuje nová verzia, nemusia byť v návode uvedené. Ak objavíte niektoré nastavenia, ktoré nie sú uvedené v návode, navštívte, prosím, internetovú adresu www.landxcape-robotics.com a stiahnite si najnovší návod.

7. Údržba

Vaša kosačka Landxcape™ musí byt' občas skontrolovaná. Práca kosačky Landxcape™ je náročná a občas musí byt' prevedené jej vyčistenie a tiež výmena niektorých dielov, ktoré by mohli byt' opotrebované. Landxcape™ nikdy nepoužívajte s chybným spínačom zap./vyp.

Pred vykonaním akejkoľvek činnosti servisu alebo údržby vypnite zariadenie.

V nasledujúcom texte vám chceme poskytnút informácie o tom, ako máte vykonávať údržbu vašej kosačky Landxcape™.

VAROVANIE: Pred čistením, nastavovaním alebo pred výmenou nožov váš LandxcapeTM vypnite a nasad'te si ochranné rukavice.

VAROVANIE: Ak budete montovat' nové nože, zaistřte, aby bolí vždy vymenene VŠETKY nože. Pri montáži nových nožov vždy používajte nové skrutky. To je dôležité na zaistenie trvalého ostria nožov a rovnováhu rotačného kotúča s nožmi. Ak nebudú použité nové skrutky, mohlo by dôjst' k spôsobeniu vážneho zranenia.

Kosačka Landxcape™ nekosí trávu ako ostatné kosačky. Jej čepele sú ostré ako britva na všetkých 2 hranách a na dosiahnutie maximálnej reznej kapacity rotujú v oboch smeroch (Pozri Obr. K). Každý nôž vašej kosačky Landxcape™ má 2 rezné hrany. Kotúč s nožmi sa náhodne otáča smerom dopredu a dozadu, aby sa využili obe rezné hrany. Tak bude minimalizovaná početnosť výmien rezných čepelí. Životnosť každého noža pri každodennom kosení je až 2 mesiace. Vždy prevádzajte vizuálnu kontrolu, či sa nože neštiepia alebo sa nepoškodili iným spôsobom. Ak sú nože tupé a opotrebované, mali by byť nahradené za nové, dodané s vašou kosačkou Landxcape™. Náhradné nože sú k dispozícii tiež u vášho najbližšieho predajcu Landxcape™.

A. Výmena nožov

Po určitej dobe, obvykle po každej sezone, bude u vašej kosačky Landxcape™ nutné prevedenie výmeny nožov. Preto sa pri výmene nožov uistite, či sú vymenené všetky nože súčasne. Pri výmene môžete použit jednu z sád náhradných nožov a skrutiek, ktoré sú dodávané spoločne s vašou kosačkou Landxcape™.

Pred prevádzaním výmeny nožov kosačku Landxcape™ vždy vypnite a použite ochranné rukavice. Potom postupujte podľa nasledujúcich krokov:

1. Opatrne kosačku Landxcape ^TM obráťte.
2. Dajte dolu kryt batérie a batériu vytiahnite.
3. Pomocou skrutkovača vyskrutkujte skrutky, ktoré upevňujú nože. (Pozri Obr. L)
4. Pomocou nových skrutiek riadne upevníte nové nože.
5. Vložte naspät batériu a zavrite kryt batérie.

Dôležité: Po upevnení nožov k nožovému kotúču pomocou skrutiek sa uistite, či sa nožový kotúč môže vol'ne otáčat'.

7.2 Udržujte kosačku v čistom stave

Vaša kosačka Landxcape™ bude oveľa lepšie pracovať a bude mat’ dlhšiu životnosť, ak bude pravidelne prevádzané jej čistenie. Aj keď je vaša kosačka Landxcape™ elektrické zariadenie, budete musieť byť pri vyčistení veľmi opatrní, preto na čistenie kosačky Landxcape™ NEPOUŽÍVAJTE hadicu, vysokotlakovej umývačky alebo iný zdroj tečúcej vody. Najlepším riešením je použitie ručného postrekovača naplneného vodou. Pri očistení krytu kosačky používajte mäkkú kefku alebo čistú handru a vyvarujte sa použitiu rozpúšt’adiel alebo leštidiel (Pozri Obr. M). Nakoniec skontrolujte, či ste odstránili všetky zvyšky nahromadenej pokosenej trávy a iné nečistoty.

B. Čistenie spodnej časti kosačky

Znovu je veľmi dôležité, aby ste vašu kosačku Landxcape™ vypli pomocou tlačidla zapnuté/vypnuté a aby ste si pred manipuláciou s nožovým kotúčom nasadili ochranné rukavice.

Najskôr otočte kosačku Landxcape™ spodnou stranou nahor, aby bol vidieť podvozok. Môžete tu vidieť nožový kotúč, podvozok, predné kolieska a hnacie kolieska. Všetko kompletne očistíte pomocou mákkej kefky alebo vlhkej handry.

VAROVANIE: Spodnú stranu kosačky Landxcape™ NIKDY nečistite oplachovaním vodou. Môže dôjst'k poškodeniu mentov. (Pozri Obr. N1, N2)

Otočte žacím kotúčom aby ste sa uistili, či sa voľne otáča. Skontrolujte, či sa nože voľne otáčajú okolo pridržiavacích skrutiek. Akékolvek prekážky odstráňte. DÕLEŽITÉ: Odstráňte všetky zachytené nečistoty, aby nemohli spôsobit' prasknutie nožového kotúča. Dokonca aj ta najtenšia prasklina môže znížit' prevádzkový výkon vašej kosačky Landxcape™.

Pomocou vhodnej handry očistíte kontaktné kolíky, ktoré sa nachádzajú na nabíjacej základni a nabíjaciu pásku na kosačke Landxcape™.

Pravidelne odstraňujte všetky zvyšky nahromadenej pokosenej trávy a nečistoty, ktoré sa nachádzajú v blízkosti kontaktných kolíkov a nabíjacích pások, aby ste vždy zaistili úspešné nabíjanie batérie kosačky Landxcape™.

7.3 Životnost' batérie

Srdcom kosačky Landxcape™ je jeho batéria Li-Ion s napájacím napätím 20 V. Pre správne ukladanie akumulátora sa uistite, že je plne nabitý a je uschovaný na chladnom suchom mieste.

POZNÁMKA: Odporučená prevádzková teplota kosačky Landxcape™ je v rozmedzí 0-55°C

Prevádzková životnosť batérie kosačky Landxcape™ závisí od rôznych faktorov, ako sú:

• Doba trvania sezóny kosenia vo vašom regióne
- Počet hodín, kedy bude kosačka Landxcape ^TM každý deň vykonávat' kosenie
- Údržba batérie v priebehu uskladnenia

Kosačku LandxcapeTM môžete nabíjat' ručne bez použitia ohraničujúceho drôtu.

1. Pripojte základňu na nabíjanie k vhodnému napájaciemu zdroju. Rozsvieti sa zelená kontrolka nabíjacej základne.
2. Ručne umiestnite kosačku Landxcape ^TM , ktorá je vo vypnutom stave, do základne na nabíjanie. (Pozri Obr. 0)
3. Na nabíjacej základni bliká zelená kontrolka, kosačka Landxcape ^TM sa začne nabíjat'.

7.4 Uskladnenie na zimu

Prevádzková životnosť kosačky Landxcape™ bude dlhšia, ak zaistíte v zimnom období jej kvalitné uloženie. Aj keď to nemusí byť jednoduché, odporúčame vám v zimnom období uskladnit' kosačku Landxcape™ v kôlni alebo v garáži.

Pred prípravou vašej kosačky Landxcape™ na uloženie v zimnom období vám odporúčame:

• Očistite celú kosačku Landxcape ^TM
- Plne nabite batériu a vyberte ju z Landxcape
- Preved'te vypnutie

Ak chcete maximalizovať životnosť batérie, pred uskladnením v zimnom období plne nabite batériu a vyberte ju z Landxcape.

VAROVANIE: Spodnú stranu kosačky Landxcape™ chráněte pred vodou. Kosačku LandxcapeTM NIKDY neskladujte nú naruby z dôvodu pritekajúcej vody.

Ohraničujúci drôt môže byť nechaný v zemi, ale jeho koncové časti musia byť chránené, napríklad zasunutím do nádobky s mazivom. Ak je základňa na nabíjanie nechaná v zimnom období vonku, nechajte ohraničujúce drôty pripojené k tejto základni.

POZNÁMKA: Pred opätovným uvedením kosačky Landxcape™ do prevádzky po ukončení zimnej sezóny sa uistite, či sú nabíjacie pásky a kontaktné kolíky čisté. Pri očistení vám odporúčame používať jemný šmirgľový papier.

7.5 Výmena batérie

VAROVANIE: Pred pokusom o akúkol'vek úpravu, výmenu alebo opravu vypnite napájanie.

Ak chcete previest' výmenu batérie, postupujte podľa nasledujúcich krokov:

1. Opatrne obrátte kosačku Landxcape ^TM spodnou stranou nahor.
2. Vyskrutkujte skrutky, ktoré sa nachádzajú na kryte batérie. Odstráněte kryt batérie (Pozri Obr. P1).
3. Opatrne vyberte starú batériu. Stlačte západku a uvolníte konektory. (Pozri Obr. P2).

POZNÁMKA: Net'ahajte za káble. Uchopte konektory a uvol'nite západku.

1. Pripojte novú originálnu batériu tak, že súčasne pripojíte jej konektory, až kým nezapadne na svoje miesto (Pozni Obr. P3, P4).
2. Batériu vložte podľa obrázku. (Pozri Obr. P5) Dajte kryt spät na svoje miesto a pevne dotiahnite skrutky.

8. Funkčné hlásenie

Displej Správa Opatrenie
-F I-	Oneskorenie dažd'a je aktivované. Nie je potrebné žiadne opatrenia.

9. Chybové hlásenia

Príznak Príčina	Riešenie
-81-	Kosačka LandxcapeTM sa nachádza mimo pracovný priestor.	Ak sa kosačka LandxcapeTM aktuálne nachádza mimo svoj pracovný priestor: vypnite napájanie a preneste kosačku LandxcapeTM do pracovného priestoru. Zapnite ju. Stlačte tlačidlo následne tlačidlo OK. Ak sa kosačka LandxcapeTM nachádza vo vnútri svojho pracovného priestoru, skontrolujte, či LED na nabíjacej základni svieti zeleno. Ak nie, skontrolujte, či je nabíjacia základňa správne pripojená k nabíjačke a či je nabíjačka pripojená k vhodnému napájaciemu zdroju. Ak áno, znamená to, že sú konce vymezovacích drôtov spojené nesprávne a je treba ich pripojit' naopak. Rozsvieti sa červená kontrolka základne na nabíjanie, že je kábel ohraničenia dobre pripojený k svorkám na nabíjacej základni. Ak problém pretrváva, skontrolujte, či nebol kábel ohraničenia preseknutý.
-82-	Zablokované kolieska	Vypnite napájanie: preneste kosačku LandxcapeTM na miesto, kde nie sú žiadne prekážky.Zapnite napájanie. Stlačte tlačidlo a následne tlačidlo OKAk sa stále zobrazuje hlásenie chyby, vypnite napájanie, otočte kosačku spodnou stranou nahor a skontrolujte, či sa na kolieskach nenachádza niečo, čo by bránilo v otáčaniu. Odrstráňte všetky možné prekážky, otočte kosačku LandxcapeTM do pracovnej polohy a zapnite napájanie. Stlačte tlačidlo a následne tlačidlo OK
-83-	Nožový kotúč je zablokovaný	Vypnite napájanie.Otočte kosačku LandxcapeTM spodnou stranou nahor a skontrolujte, či sa na kotúči s nožmi nenachádza niečo, čo by bránilo v jeho otáčaní. Odstráňte všetky možné prekážky.Otočte kosačku LandxcapeTM do prevádzkovej polohy a preneste ju na miesto, kde nie je vysoká tráva alebo upravte výšku kosenia.Zapnite napájanie. Stlačte tlačidlo a následne tlačidlo OK
-84-	Kosačka LandxcapeTM uviazla.	Vypnite napájanie.Preneste kosačku LandxcapeTM na miesto, kde nie sú žiadne prekážky.Zapnite napájanie. Stlačte tlačidlo a následne tlačidlo OKAk sa stále zobrazuje hlásenie chyby, vypnite napájanie, otočte kosačku LandxcapeTM spodnou stranou nahor a skontrolujte. Skontrolujte, či nejaká prekážka nebrání pri otáčaní kolies.Odrstráňte všetky možné prekážky, otočte kosačku LandxcapeTM do pracovnej polohy a zapnite napájanie. Stlačte tlačidlo a následne tlačidlo OK
-85-	Kosačka LandxcapeTM je zdvihnutá.Kosačka LandxcapeTM sa prevrátila.	Vypnite napájanie.Preneste kosačku LandxcapeTM na miesto, kde nie sú žiadne prekážky. Zapnite napájanie. Stlačte tlačidlo a následne tlačidlo OKAk sa stále zobrazuje chybové správa: vypnite Landxcape, otočte LandxcapeTM hornou stranou nadol a skontrolujte, či je tam niečo, čo zabraňuje otáčanie predných kolies.Odrstráňte všetky možné predmety, otočte kosačku LandxcapeTM do pracovnej polohy a zapnite napájanie. Stlačte tlačidlo a následne tlačidlo OKPostavte kosačku LandxcapeTM do pracovnej polohy. Stlačte tlačidlo následne tlačidlo OK.
	Chyba batérie	1. Skontrolujte teplotu batérie. Ak je teplota príliš vysoká, počkajte, kým sa teplota nezníži. Stlačte potom OK2. Vymeňte novú batériu. Reštartujte Landxcape. Stlačte potom OK3. Ak sa chyba opakovane vyskytne, skúste zmenit' pracovný rozvrh.
	Trvá príliš dlho, než sa LandxcapeTM vráti spät' do nabíjacej základne.	Ručne ukotvite LandxcapeTM do nabíjacej základne, aby sa nabil. Po plnom nabití LandxcapeTM stlačte tlačidlo OKPrečítajte si inštalačnú príručku.
	Chyba neznáma.	Reštartujte LandxcapeTM. Stlačte tom . CIX sa stále zobrazuje chybová správa, obrát'te sa na zástupcu servisu.

POZNÁMKY

• Pred spustením kosačky Landxcape ^TM vždy skontrolujte, či sa nachádza vo vnútri svojho pracovného priestoru. Na displeji sa zobrazí oznámenie “- :-.” Táto správa sa zobrazí aj v tom prípade, ak bude kosačka Landxcape ^TM pri spustení posadená na ohraničujúcom vodiacom dróte.
• Ak budete chcieť z nejakého dôvodu - napríklad večierok, hra detí - vašu kosačku Landxcape ^TM zaparkovať v nabíjacej základni: stlačte tlačidlo a následne kosačka Landxcape ^TM prejde do nabíjacej základne a zostane v tejto základni. Alebo stlačením čatvorte Landxcape ^TM .
• Ak dochádza pri kosení opakovane k chybe na rovnakom mieste trávnika, môže byť problém s ohraničujúcim vodiacim drôtom. Postupujte preto podľa vyššie uvedených pokynov pre inštaláciu toho drôtu a preveďte riadnu kontrolu vykonanej inštalácie.
• Ak je váš trávnik rozdelený na dve samostatné plochy, spojené koridorom užším ako 1 m, z których jeden nie je vybavený nabíjacou základňou: Ak bude kosačka Landxcape™ vybitá, preneste ju ručne do nabíjacej základne, spustí sa proces nabíjania.
• Ak dôjde občas k abnormálnemu chodu kosačky Landxcape™, skúste ju vypnút' a znovu spustit'. Ak nie je porucha odstránená, skúste vytiahnút' a znovu vložit' akumulátor. Ak nedôjde k odstráneniu problému týmto spôsobom, kontaktujte prosím autorizovaný servis Landxcape™, kde vám pomôžu.
• Nepoužívajte na umývanie kosačky vysokotlakovú umývačku. Mohlo by dôjst' k poškodeniu batérie alebo kosačky.

10. Iskanje napak

Ak vaša kosačka LandxcapeTM nepracuje správne, postupujte podľa nižšie uvedených pokynov pre odstránenie porúch. Ak problémy stále pretrvávajú, kontaktujte autorizovaného predajcu.

Príznak Príčina Riešenie
LED kontrolka na nabíjacej stanici sa nerozsvieti.	Kosačka nie je napájaná.	Skontrolujte, či je napájací kábel riadne pripojený k nabíjačke a či je nabíjačka pripojená k vhodnému zdroju napájania.
Rozsvieti sa červená kontrolka základne na nabíjanie.	Nie je pripojený ohraničujúci vodiaci drôt.	Skontrolujte, či je vymedzovací drôt správne pripojený k nabíjacej základni. Skontrolujte, či nie sú vo vymedzovacom dróte trhliny, najmä na koncoch vodiča.
Kosačka LandxcapeTM je zapnutá, ale nožový kotúč sa nepohybuje	Kosačka LandxcapeTM vyhl'adáva nabíjaciu základňu (lbaže stlačite tlačidlo [IMAGE] prechod na nabíjaciu základňu).	To je normálne, kosačka LandxcapeTM musí byť nabitá, otáčanie kotúča s nožmi je pri vyhl'adávaní nabíjacej základne automaticky zastavené.
Kosačka LandxcapeTM vibruje	Môžu byť poškodené nože. Skontrolujte stav kotúče s nožmi.	Skontrolujte nože a ak sú poškodené, vymeňte ich. Odstráňte nečistoty a cudzie predmety nachádzajúce sa na nožoch a na kotúči.
Tráva je kosená nerovnomerne.	Kosačka LandxcapeTM nepracuje dostatočný počet hodín denne.	Pridajte viac hodín do doby kosenia.
	Kosená plocha je príliš veľká.	Pokúste sa zmenšiť veľkosť plochy, určenej na kosenie alebo pridajte viac hodín do doby kosenia.
	Nože sú tupé.	Vymeňte všetky nože a skrutky, aby bolo zaručené vyváženie kotúča s nožmi.
	Výška kosenia je nastavená príliš nízko vzhľadom k dĺžke stebiel trávy.	Zvýšte výšku kosenia a potom ju postupne znižujte.
	Došlo k navinutiu trávy alebo iného predmetu na nožový kotúč.	Skontrolujte nožový kotúč - odstráňte trávu alebo iný predmet.
	Na nožový kotúč alebo na rám motora sa nahromadila tráva.	Skontrolujte, či sa voľne otáča nožový kotúč. Ak to bude nutné, môžete demontovať nožový kotúč a potom môžete odstrániť nahromadený materiál.
Kosačka LandxcapeTM sa nachádza vo svojom území a ohraničujúci drót je pripojený. Ale na displeji je uvedené “- ∈ 1-”.	Krajné konce vymedzovacích drótov sú nesprávne pripojené.	Konce vymedzovacích drótov pripojte naopak.
	Kábel ohraničenia je prerušený. Opravte poškodený kábel ohraničenia s konektormi.
Doba nabíjania trvá oveľa dlhšie, ako je jej určená hodnota.	Nesprávne spojenie spôsobené nečistotou na nabíjacej páske.	Pomocou vhodnej handričky očistite kontaktné kolíky nachádzajúce sa na nabíjacej základni a nabíjaciu pásku na kosačke LandxcapeTM.
	Bol aktivovaný program na ochranu nabíjania z dôvodu vysokej teploty.	Umiestnite nabíjaciu základňu do tieňa alebo počkajte, kým nedôjde k poklesu teploty.
Kosačka sa nenabíja	Nie je k dispozícii napájacie napätie.	Skontrolujte, či je napájaci kábel riadne pripojený k nabíjačke a či je nabíjačka pripojená k vhodněmu zdroju napájania.
	V priebehu ručného nabíjania nepracuje správne.	Viď ručné nabíjanie v časti 7.3.
Kosačka LandxcapeTM začína mať medzi každým nabíjaním stále kratšiu dobu prevádzky.	Nožový kotúč je niečím zablokovaný.	Demontujte nožový kotúč a očistite ho. Tráva je príliš vysoká a príliš hrubá.
	Kosačka LandxcapeTM sa silno otriasa.	Skontrolujte nožový kotúč a nože - odstráňte trávu alebo iné predmety.
	Batéria môže byť vybitá alebo príliš stará. Použite novú batériu.
Kosačka LandxcapeTM nepracuje v správne nastavenú dobu.	Hodiny nie sú nastavené na správnu dobu. Nastavte hodiny na správny čas, viď časť 4.3.
	Naprogramovaná doba kosenia pre LandxcapeTM nie je správna.	Zmeňte nastavené doby pre spustenie a zastavenie kosačky.
	LandxcapeTM je ukotvený v nabíjacej základni manuálne.	Stlačte tlačidlo a potom tlačidlo
	Batérie sa nenabíja, pretože jej teplota v horúcom počasí stúpa nad 55°C.	Počkajte, až sa batéria ochladí.
Kosačka LandxcapeTM nemôže správna zaparkovať v nabíjacej základni.	Vplyvy prostredia Zapnite znovu kosačku Landxcape	TM
	Nesprávne spojenie spôsobené nečistotou na nabíjacej páske.	Pomocou vhodnej handričky očistite kontaktné kolíky nachádzajúce sa na nabíjacej základni a nabíjaciu pásku na kosačke LandxcapeTM
Zelená kontrolka na nabíjacej základni sa ROZSVIETI pred dokončením nabíjania.	Nabíjacia základňa sa prehrieva.	Umiestnite nabíjaciu základňu do tieňa alebo počkajte, kým nedôjde k poklesu teploty.
LandxcapeTM jazdí po vymedzovacom dróte.	Ohraničujúci vodiaci drót bol nainštalovaný s príliš ostrými rohmi.	Skontrolujte, či je ohraničujúci vodiaci drót nainštalovaný tak, aby boli všetky rohy plynulo zaoblené.
LandxcapeTM nekosí v oblasti vyhradenej vymezovacím drótom.	Pracovná plocha kosenia presahuje prípustnú hodnotu pre LandxcapeTM.	Zmenšite kosenú plochu alebo použite LandxcapeTM s väčšou povolenou kosenou plochou.
Landxcape^TM sa otáča alebo chaoticky rotuje v blízkosti vymedzovacieho drôtu.	V blízkosti kosačky sa nachádza príliš blízko ohraničujúci drôt inej kosačky Landxcape^TM alebo inej značkovej robotickej kosačky.	Skontrolujte, či sa ohraničujúci vodiaci drôt vašej kosačky Landxcape^TM nachádza vo vzdialenosti aspoň 1m od iného ohraničujúceho vodiaceho drôtu.
	Vo vlhku môže úroveň elektrického signálu vymedzovacieho vodiaceho drôtu na mieste opráv alebo spojov klesat'.	Skontrolujte spoje vymedzovacích drôtov. Pomocou izolácie zaistíte ich úplnú vodotesnosť.
	Úroveň elektrického signálu môže klesat' vd'aka poškodenej izolácii.	Opravte poškodenú izoláciu ohraničujúceho drôtu s konektormi.
Kolesá kosačky Landxcape^TM prešmykujú alebo poškodzujú trávnik.	Pod kosačkou Landxcape^TM sa mohli zachytit' cudzie telesá, ako sú napríklad konáre a prúty.	Cudzie telesá zo spodnej strany kosačky Landxcape^TM odstráňte.
	Trávnik je príliš mokrý. Počkajte, kým trávnik ne	uschne.
Kosačka Landxcape^TM opúšťa ohraničujúci vodiaci drôt z dôvodu vysokej rýchlosti pri schádzaní zo svahu.	Ohraničujúci drôt je na príliš strmom svahu so sklonom väčším ako 17% (10°).	Premiestnite ohraničujúci vodiaci drôt, ktorého sklon je menší ako 17% (10°). Vyhl'adajte prosím ďalšie podrobnosti v príručke Sprievodca inštaláciou.
	Došlo k zlyhaniu aktualizácie softvéru. Skúste to	znova podľa časti "Aktualizácia softvéru".
Landxcape^TM beží v kruhoch; odbočuje doprava alebo doľava, aj keď pred ním nie je žiadna prekážka.	Kábel ohraničenia iného Landxcape^TM alebo iné robotické kosačky je umiestnený príliš blízko.	Ak tomu tak nie je, skontrolujte a uistite sa, že kábel ohraničenia Landxcape^TM má medzi susednom káblom ohraničenia vzdialenosť aspoň 1 m. Ak sa problém nedá vyriešit', obráťte sa na servisného zástupcu Landxcape^TM .
Klávesnica kosačky nefunguje.	Klávesnica je poškodená. Reštartujte Landxcape^TM	TM. Ak problém pretrváva, držte stlačené tlačidlo zapnutia / vypnutia po dobu 10 sekúnd a reštartujte Landxcape^TM . Ak problém nemožno vyriešit', obráťte sa na servisného zástupcu Landxcape^TM .Zlé pripojenie kábla medzi ovládacímpanelom a základnou doskou alebo je kábel poškodený.
	Zlé pripojenie kábla medzi ovládacím panelom a základnou doskou alebo je kábel poškodený.
	Klávesnica musí byť resetovaná.
Kosačka sa nedokáže vyhnút' prekážkam.	Hraničný vodič iného Landxcape^TM alebo iné robotické kosačky je umiestnený príliš blízko.	Ak tomu tak nie je, skontrolujte a uistite sa, že kábel ohraničenia Landxcape^TM má medzi susedným káblom ohraničenia vzdialenosť aspoň 1 m. Ak sa problém nedá vyriešit', obráťte sa na servisného zástupcu Landxcape^TM .
	Prekážka je menšia ako 10 cm.	Ide o normálny stav.

Ochrana životného prostredia

Elektrické výrobky neslobodno likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zariadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

Technické údaje

Typ LX835 (8 -- označenie strojového zariadenia, zástupca robotická kosačka)

	LX835
Menovité napájacie napätie	20V === Max.*
Otáčky naprázdno (/min)	2800
Oblast' kosenia (m2)	800
Šírka záberu (cm)	18
Výška kosenia (mm)	30-60
Polohy pre nastavenie výšky kosenia	4
Max. Sklon	35% (20°)
Typ batérie	Lithium-ion
Model batérie	LA0002
Doba nabíjania približne (hr)	2
Model nabíjačky	LA8001 / LA8002
Parametre nabíjačky	Vstup: 100-240V~50/60Hz, 38W,Výstup: 20V===, 1.5A
Hmotnosť stroja (kg)	8.3
Dažďový senzor	Y
Stupeň ochrany	III
Frekvenčné pásmo systému indukčnej slučky	77 Hz
Maximálny výkon RF systému indukčnej slučky	82 dBμA/m

*Napätie merané bez pracovného zaťaženia. Východzie napájacie napätie batérie dosahuje minimálne 20V. Menovité napájacie napätie je 18V.

Údaje týkajúce sa úrovne hluku

Meraná hladina akustického tlaku	L_pA = 40.6 dB (A) K_pA = 3.0 dB(A)
Meraná hodnota akustického výkonu	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)

Používajte ochranu sluchu, ak hodnota akustického tlaku presiahne úroveň 80dB (A).

Určitej hlučnosti stroja sa nedá zabrániť. Vykonávanie hlučnej práce na danej trase musí byť s obmedzením na určitú dobu schválené. Dodržujte doby odpočinku, nutné obmedzenie pracovnej doby na minimum. S ohľadom na osobnú ochranu a ochranu osób pracujúcich v blízkosti by mali všetci používať vhodnú ochranu sluchu.

Príslušenstvo

	LK835
Skrutiek	9
Nabijacia základňa	1
Upevňovacie kolíky pre nabíjaciu základňu	8
Ohraničujúceho drôtu	180m
Kolíkov pre ohraničujúci drôt	250
Šest'hranný klúč	1
Ukazovatele vzdialenosti ohraničujúceho drôtu	2
Nožov	9
Spájací konektor	2
Batéria (LA0002) 1
Nabijačka (LA8001 / LA8002)	1

Odporúčame vám, aby ste si príslušenstvo kúpili v tej istej predajni, v ktorej ste si kúpili aj svoje náradie. Podrobné informácie nájdete na obale príslušenstva. Prípadne sa obrátte na vášho predajcu so žiadosťou o radu a pomoc.

Prehlásenie o zhode

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

V mene spoločnosti Positec vyhlasujeme, že produkt,

Typ LX835 (8 - označenie strojového zariadenia, zástupca robotická kosačka) (Sériové číslo sa nachádza na zadnej strane) s nabíjačkou akumulátorov LA8001 / LA8002 a nabíjacou základňou LA3001

Funkcia Kosenie trávy

- Postup pre posudzovanie zhody podľa Prílohy V

Poverený úradný orgán

Názov: ISET Srl Unipersonale

Adresa: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Číslo certifikátu: ISETC.001920201117

Splína požiadavky noriem,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233:2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

Nižšie uvedená osoba je zodpovedná za správnost' technických údajov,

Meno Marcel Filz

Adresa Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding

Zástupca vrchnej konštrukčnej kancelárie, Testovanie & Certifikácia

Positec Technology (China) Co., Ltd.
