NÁVOD NA OBSLUHU GHO 40-82 C Professional BOSCH
Popis výrobku a výkonu
Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie
a špecifikácie dodané s týmto elektrickým náradím.
Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez privodnej šnúry).
90 | Slovenčina
▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapali- ny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráni-
če sluchu, podl'a druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest' v okamihu k ťažkému zraneniu.
Nikdy nepretážujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovat lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fun-
gujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovať sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Servis
Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Pred položením náradia počkajte, kým sa nôž nezastaví. Nechránený rotujúci nôž sa môže dostať do kontaktu s povrchom a spôsobit’ stratu kontroly a závažné zranenie.
Držte elektrické náradie za izolované uchopovacie plochy, pretože nôž by sa mohol dostať do kontaktu s napájacím káblom. Rezacie príslušenstvo pri kontakte s fázou môže prepojiť odhalené kovové časti náradia s fázou a používatel’ môže byť zasiahnutý elektrickým prúdom.
▶ Na upevnenie a odporu obrobku na stabilnej ploche použite svorky alebo iný praktický spôsob. Ak držíte obrobok rukou alebo si ho opierate o telo, je nestabilný a môžete stratit kontrolu.
▶ Elektrické náradie ved'te proti obrobku iba v zapnutom stave. Inak hrozí v prípade zaseknutia pracovného nástroja v obrobku nebezpečenstvo spätného rázu.
▶ Nesiahajte rukami do oblasti vyhadzovania pilín. Môžete sa poraniť o rotujúce časti.
Nikdy nehobl'ujte cez kovové predmety, klince alebo skrutky. Nôž a nožový hriadel' by sa mohli poškodiť a vy- volať zvýšené vibrácie náradia.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Prenik-
nutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
▶ Pri práci držte hoblík vždy tak, aby hobľovacia plocha dosadala naplocho na obrobok. Inak by sa mohol hoblík zahranit a spôsobit vám poranenie.
Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Toto ručné elektrické náradie je určené s pevným upnutím obrábaného materiálu na pevnú podložku na hobľovanie, napr. hranolov a dosiek. Hodí sa aj na zrážanie hrán a na drážkovanie.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane.
(1) Otočný gombík na nastavenie híbky úberu (izolovaná plocha rukoväti)
(2) Vyhadzovač triesok (volitel'ne vpravo/vl'avo)
(3) Zásobník hobľovacieho noža/klúča
(4) Stupnica híbky úberu
(5) Blokovanie zapínania pre vypínač
(6) Vypínač
(7) Kryt remeña
(8) Skrutka pre kryt remeňa
(9) Páka na presúvanie smeru vyhadzovania triesok
(10) Klzná pätka
(11) Drážky tvaru V
(12) Rukovät (izolovaná úchopová plocha)
(13) Nožová hlava
(14) Upínací prvok pre hobľovací nôž
(15) Upevňovacia skrutka pre hobľovací nôž
(16) Hobľovací nôž HM/TC
(17) Bočný ochranný kryt nožového hriadel'a
(18) Klúč s vnútorným šesthranom
(19) Odsávacia hadica (∅ 35 mm) A)
(20) Vrecko na prach/triesky ^4
(21) Paralelný doraz ^A)
(22) Aretačná matica na nastavenie šírky drážky ^A)
(23) Upevňovacia skrutka pre paralelný/uhlový doraz A)
92 | Slovenčina
(24) Uhlový doraz ^A)
(25) Aretačná matica pre nastavenie uhla ^A)
(26) Upevňovacia skrutka pre drážkový híbkový doraz ^A)
A) Vyobrazené alebo opisané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Hoblík GHO 40-82 C | ||
| Vecné číslo | 0 601 59A 7..0 601 59A A.. | |
| Menovitý príkon W 850 | ||
| Výkon W 450 | ||
| Vol'nobežné otáčky min | · 1 | 14000 |
| Híbka úberu mm 0 – 4,0 | ||
| Híbka drážky mm 0 – 24 | ||
| Max. hobľovacia šírka mm 82 | ||
| Hmotnosť podľa EPTA-Procedu-re 01:2014 | kg 3,2 | |
| Trieda ochrany | / | |
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišit.
Informácia o hlučnosti/vibráciách
Celkové hodnoty vibrácií a, (súčet vektorov v troch smeroch) a neistota K zistená podl'a EN 62841-2-14:
a_n = 7,5m / s^2,K = 1,5m / s^2,
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.
Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Výmena nástroja
Používajte len originálne hobľovacie nože Bosch HM/TC.
Hobľovací nôž zo spekaného karbidu (HM/TC) má dve rezné hrany a je možné ho otočiť. Ked sú obidve rezné hrany tupé, musia sa hobľovacie nože (16) vymenit. HM/TC hobľovací nôž sa nesmie ostrit.
Demontáž hobľovacieho noža (pozri obrázok A)
Na obrátenie hobľovacieho noža (16) otáčajte nožovú hlavu (13), kým nebude paralelne s klznou pätkou (10).
① Povol'te 2 upevňovacie skrutky (15) klúčom s vnútorným šesthranom (18) o cca 1 – 2 otočenia.
2 V prípade potreby uvoľnite upínací prvok (14) ľahkým úderom pomocou vhodného nástroja, napr. dreveným klinom.
③ Sklopte bočný ochranný kryt nožového hriadeľa (17) nadol a kúskom dreva vysuňte hobľovací nôž (16) nabok von z nožovej hlavy (13).
Montáž hobľovacieho noža (pozri obrázok B)
Vd'aka vodiacej drážke hobľovacieho noža sa pri výmene, príp. pri zmene strany zabezpečí vždy rovnomerné výškové nastavenie hobľovacieho noža.
V prípade potreby vyčistite uloženie noža v upínacom elemente (14) a hobľovací nôž (16).
Pri montáži hobľovacieho noža dbajte na to, aby bezchybne sedel v upínacom vedení upínacieho prvku (14) a aby bol vyrovnaný lícujúc s bočnou hranou zadnej klznej pätky (10).
Následne pevne utiahnite 2 upevňovacie skrutky (15) pomo-cou klúča s vnútorným šesthranom (18).
Upozornenie: Pred uvedením do prevádzky skontrolujte, či sú upevňovacie skrutky pevne utiahnuté (15). Pretočte rukou nožovú hlavu (13) a zabezpečte, aby sa hobľovací nôž nikde nezachytával.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používateľa alebo osôb, ktoré sa nachá-dzajú v blízkosti.
Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predov-
šetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva).
Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.
- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.
Pravidelne čistite vyhadzovanie triesok (2). Na vyčistenie upchatého vyhadzovania triesok použite vhodný nástroj, napr. kúsok dreva, stlačený vzduch.
▶ Nesiahajte rukami do oblasti vyhadzovania pilín. Môžete sa poranit o rotujúce časti.
Na zabezpečenie optimálneho odsávania vždy používajte nejaké externé odsávacie zariadenie alebo vrecko na prach/triesky.
Externé odsávanie (pozri obrázok C)
Na vyhadzovanie triesok je možné obojstranne nasunút od-sávaciu hadicu (∅ 35 mm) (19) (príslušenstvo).
Odsávaciu hadicu (19) spojte s vysávačom (príslušenstvo). Prehlad vztahujúci sa na pripojenie na rôzne vysávače nájdete na konci tohto návodu.
Vysávač musí byt vhodný pre daný druh opracovávaného materiálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých druhov prachu používajte špeciálny vysávač.
Vlastné odsávanie (pozri obrázok C)
Pri menších prácach môžete pripojit vrecko na prach/triesky (príslušenstvo) (20). Odsávací nátrubok vrecka na prach pevne nasuňte na vyhadzovanie triesok (2). Vrecko na prach/triesky (20) včas vyprázdnite, aby zostal optimálne zachovaný príjem prachu.
Volitel'ný otvor na vyhadzovanie triesok
Pomocou prestavovacej páky (9) je možné vyhadzovanie triesok (2) prestaviť doprava alebo doľava. Prestavovaciu páku (9) zatlačte vždy až po zaistenie do koncovej pozície. Zvolený smer vyhadzovania triesok sa znázorňuje symbolom šípky na prestavovacej páčke (9).
Prevádzka
Druhy prevádzky
Nastavenie híbky záberu
Otočným gombíkom (1) je možné plynulo nastavovať híbku úberu medzi 0 – 4 mm na základe stupnice híbky úberu (4) (delenie stupnice = 0,1 mm).
Odkładacia opierka (pozri obrázok G)
Odkladacia opierka (28) umožnuje odstavenie elektrického náradia priamo po práci bez nebezpečenstva poškodenia obrobku alebo hobľovacieho noža. Pri práci sa odkladacia opierka (28) presunie nahor a uvoľní sa zadná časť klznej pätky (10).
Uvedenie do prevádzky
Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovať s údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovat' aj s napätím 220 V.
Zapínanie/vypínanie
Aby ste elektrické náradie uviedli do prevádzky, aktivujte najprv blokovanie zapínania (6) a potom stlačte vypínač (6) a podržte ho stlačený.
Na vypnutie elektrického náradia uvoľnite vypínač (6).
Upozornenie: Z bezpečnostných dôvodov sa vypínač (6) nedá zaaretovať, ale sa musí počas prevádzky stále stláčat
Konštantná elektronika
Konštantná elektronika udržiava počet otáčok pri vol'nobehu a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje rovnomerný pracovný výkon náradia.
Pozvolný rozbeh
Elektronicky regulovaný pozvolný rozbeh obmedzuje krútiaci moment náradia pri zapnutí a predlžuje životnosť motora aj hnacieho remeňa.
Tepelne závislá poistka proti preťaženiu
Pri pretažení sa počet obrátok náradia zredukuje. Nechajte ručné elektrické náradie vychladnút chodom na maximálne obrátky bez zaťaženia v trvaní cca 30 sekúnd.
Upozornenia týkajúce sa práce
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.
Servisná stanica (29) v kufri sa môže použit ako upínacie zariadenie pre hoblík, napr. pred výmenou noža.
▶ Nevyužívajte servisní jednotku na stacionárne používanie hoblíka.
Proces hobl'ovania (pozri obrázok G)
Nastavte požadovanú híbku záberu a elektrické náradie priložte pohyblivou dolnou hobľovacou plochou (10) na obrobok.
Elektrické náradie ved'te proti obrobku iba v zapnutom stave. Inak hrozí v prípade zaseknutia pracovného nástroja v obrobku nebezpečenstvo spätného rázu.
Zapnite ručné elektrické náradie a rovnomerným posuvom ho posúvajte po obrábanej ploche obrobku.
Ak potrebujete dosiahnuť kvalitný povrch, pracujte len miernym posuvom a stredným prítlakom na klznú pätku.
94 | Slovenčina
Pri obrábaní tvrdých materiálov, napríklad tvrdého dreva, ako aj pri využívaní maximálnej hobľovacej šírky nastavujte len malú híbku záberu a prípadne aj redukujte posuv náradia. Nadmerné posúvanie znižuje kvalitu povrchu a môže viest k rýchlemu upchatiu systému na vyhadzovanie triesok. Len ostré hobľovacie nože poskytujú dobrý rezný výkon a šetria elektrické náradie.
Integrovaná odkladacia podpierka (28) umožnuje pokračovať v hobľovaní po prerušení na ľubovoľnom mieste obrobku:
- Položte hoblík s opierkou sklopenou dole na obrobok v mieste, ktoré sa má d'alej obrábať.
- Zapnite ručné elektrické náradie.
- Dosadací tlak presad'te na prednú klznú pätku a elektrické náradie pomaly posůvajte dopredu (1). Odkladacia opierka sa pri tom vychýli nahor (2) tak, že zadný diel klznej pätky opát dosadá na obrobok.
- Elektrické náradie ved'te s rovnomerným posúvaním po ploche určenej na obrábanie (3).
Skosenie hrán (pozri obrázok H)
Drážky tvaru V, ktoré sa nachádzajú v prednej klznej pätke, umožňujú rýchle a jednoduché používanie náradia na skosenie hrán obrobku. Použite príslušnú V-drážku podľa požadovanej šírky skosenej hrany. Položte na tento účel hoblík s V-drážkou na hranu obrobku a vedťe ho pozdíž tejto hrany.
Hobl'ovanie s paralelným/uhlovým dorazom (pozri obrázky D - F)
Namontujte paralelný doraz (21), resp. uhlový doraz (24) vždy pomocou upevňovacej skrutky (23) na elektrickom náradí. Podľa použitia namontujte drážkový hlíbkový doraz (27) pomocou upevňovacej skrutky (26) na elektrické náradie.
Uvoľnite aretačnú maticu (22) a nastavte želanú šírku drážky. Opät pevne utiahnite aretačnú maticu (22).
Hobl'ovanie vykonajte niekol'kokrát, aby ste dosiahli požadovanú híbku drážky. Ved'te hoblík bočným prítlakom.

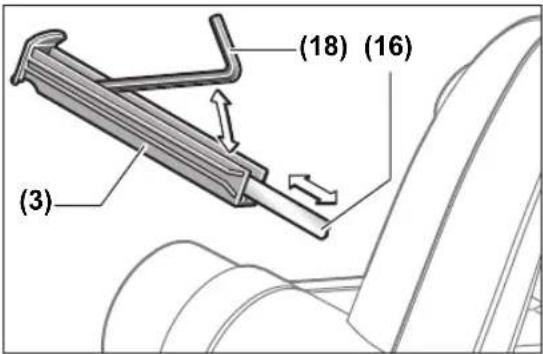

Zásobník hobľovacieho noža/kl’úča
V zásobníku hobľovacieho noža/kl’úča (3) sa môže, ako je zobrazené na obrázku, odkladat hobľovací nož (16) a kl’úč s vnútorným šesthranom (18). Ked’ chcete vybrať obsah zásobníka, vytiahnite zásobník hobľovacieho noža/kl’úča (3) kompletne von z hoblíka.
Servisná stanica (29) v kufri sa môže použit ako upínacie zariadenie pre hoblík, napr. pred výmenou noža.
▶ Nevyužívajte servisní jednotku na stacionárne používanie hoblíka.
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
Odkladaciu opierku (28) udržiavajte vol'ne pohyblivú a pravidelne ju čistite.
Ak je potrebná výmena pripájacieho vedenia, musí ju vykonať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk
Likvidácia
Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.
Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície do národného práva sa musí už nepoužitelné elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu.
