軽量ワンタッチタープ 取扱説明書

使用上の注意および禁止事項

この度は、本製品をお買い上げいただきにありがとうございます。正しくお使いいただくため、ご使用前に必ず本書をお読みください。両、この取扱明書は組立て後も捨てずに、大切に保管しておいてください。

保管・点検・お手入れ

●本体のお手入れは柔らかい布等で拭いてください。著しい汚れを落とす場合は隣めた中性洗剤を使用してください。

- タープの寿命は取り欠い方法によって変わってきます。夏など紫外線の強い時期に設営したまま設置すると生地が傷み、寿命が短くなります。又、漏れたままや、潜気を帯びた効果で保養したり、バッテリー液、ジュース等の種や個自性の海藻、および蝦虫剤、ヘアスプレー等を生地にかけると寿命は招くなります。

組立て上の注意

●樹立ては平らな所で行ってください。

注意 この警告を無視して誤った使い方をすると、人が傷害を負う事故、および噛的傷害の発生が想定される内容を表しています。

●ご使用の目に必ず家で試し取りをして、付属品の不定、暗謗不良がないかチェックしてください。

●ガイドロープはしっかりと essえるように取り付けることで、タープへの属の抵抗を軽難してくれます。

●設営前に地面を整地し、小石等の巻凸を無くしてください。

●キャンプサイトは平地、乾いた地帯、水はけの良い場所、日当たりの良い場所、風の影響の少ない場所を進んでください。

●このタープは一般キャンプ用に規格されています。山岳用、又は営設用としてのご使用はお続けください。また、台風・集中豪画・暴風房にはご使用を中止し安全な要所へ適難してください。

● フライシートに限が溜まった場合、水漏れする場合があります。限が溜まらないようにしわ、たるみのできないように設置してください。

- タープの近くで焚き火などの火を扱う場合には、タープに燃え移らないよう勝れた位置をお願いいたします。

● 天災時の不可抗力やお客様のお取扱上の不注意、不当な修理・改造による故障、破損期は保証いたしかねます。

●ボールを放り投げたり、ぶつけたりして傷つけないでくださいボールの破損の崩壊になります。また、当該等によりタープが変形して一定職所に負荷がかかりすぎた場合は、ボールに追加り崩が付いたり、破損することがあります。

● ダープは耐水加工が施されていますので外気とタープ内の温度差が大きいと結露することがありますが、これは水漏れではありませんのでご注意ください。

● タープの装備を発見したらすぐに更修してください。その際は市服のタープ用りベアキットを使用してください。

- ご使用後のタープは日落干しでよく乾かし、完全に乾いてから部品の数量を確かめて収納、保管してください。滑れた状態で設置されると、生地の色が他の部分へ色移りすることがありますのでご注意ください。

●予備のベグ等は、常に用意しておいてください。ベグは設置場所の状況に応じた市販の物を購入して便っていただくことをおすすめします。

●べブはしっかりと打ち込んでください。

警告 この警告を無視して誤った使い方をすると、人が死亡、又は、重傷を負う事故が想定される内容を表しています。

●タープの上に乗らないでください。落ちると危険です。

● 使用時は組立て完了後、安全を確かめてからご使用ください。

- タープ内での火基および機種は危険ですので絶対にしないでください。

火気厳禁

お手入れの方法

本製品は耐久性には万全を開いていますが、お客様のお手入れによって道具の寿命は変わってきます。また、大きなキャンプ道具は家でメンテナンスするよりも現地での方が、やり高い場合があります。基本的な以下のお手入れを行ってください。

■タープの中のゴミやはこりを出してから片付けると後が案になります。

園タープのファスナーは砂を意んだりして遅れることがあります。そうなる前に汚れをよく落として海りを良くする専用スプレーをかけてください。

目ボールに泥や、海辺の増分を含んだ砂や土がついたままになっているとさびの原因になります。ブラシ等でキレイに崩き落としてください。

■ボールは設置中、常に大きな力を受けています。ボールを囲く際、自がりや歯労した箇所がないかチェックしてください。

■防水スプレーは、タープのメンテナンスには欠かせないのですが、有害な成分が含まれているので使用間は必ず風過しの良い屋外で行ってください。又、タープ内に宣布する場合は拠断には充分に注意を払ってください。

部品明細

■まず、シートなどすべての部品を取り出し部品がすべて揃っていることを確認してください。

2 サイドシート

4 ガイドロープ

※付属品は、設置場所の状況に応じて市販の物を購入して便っていただく事をおすすめします。

品質表示

外形寸法／軽2550×奥行2550×高さ2000(mm) 収納寸法／軽1200×奥行110×高さ110(mm) 構造部材／フレームグラスファイバー金属(スチール) 張り材／ポリエステル 耐水圧／1000mm 重量／約3.65kg

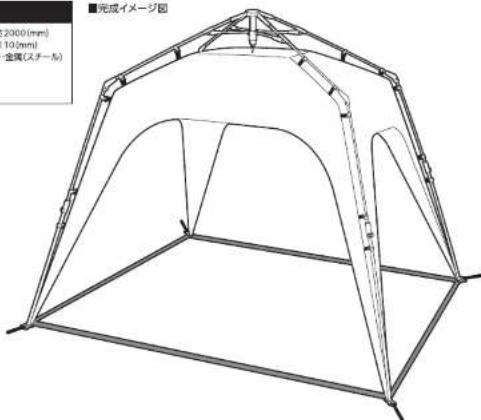

■完成イメージ図

2000(mm) 10(mm) 金属(スチール) 完成イメージ図

● 組立方法

1

設置場所を決める

本体タープを図のように持ち、折れている脚部フレームを4方向に広げます。※設置ガイドベルトが付いているのでからまないようにご注意ください。

サイドシートを張る場合、サイドシート画の向きを考慮し、縦置場所を決めてください。

例のように持 脚部フレーム します。※設置 付いているの うにご注意く

2
フレームの立ち上げ
本体タープを持ち上げて胸部を図のように伸ばします。

Illustration of a person assembling or adjusting a mechanical component with arrows indicating motion (no text or symbols)

3
フレームの固定
脚部フレームの中央の固定ボタンを押し。脚部フレームを伸ばします。

測定ボタン 伸ばす

4
設置の確認
四限をペプで固定してください。

ペプ用ライン ペプ 設置ガイドベルト

ベグを打つ際は、設置ガイドベルトがピンッと伸びている状態で設定してください。

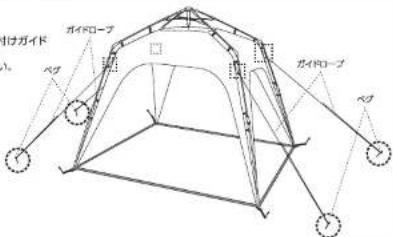

必ずガイドロープを本体のスリープに取り付けガイドロープをペプで固定してください。 その後、ガイドロープの張りを調整してください。

5

ガイドロープでの固定

ガイドロープ ペプ ガイドロープ ペプ

● サイドシートの取付方法

1

固定フックの場所

本体の内側に固定フックが8国所付いている面があります。

2

サイドシートの取付

本体フックにサイドシートの(台形)形に合わせて取り付けてください。

3

サイドシートの巻き上げ

通気を良くしたい場合にサイドシートを巻き上げることができます。下部の⑦⑧の固定フックを外し、サイドシートに着いている固定フックを利用して巻き上げてください。

重量100kg 最大力矩

● 収納方法

1
脚部フレームのロック解除 収納時は組立ての逆の順序で行います。脚部フレームのロックを解除し、フレームを縮めます。

固定ボタン 規める

2
上部ジョイントフレーム注意
上部ジョイント部のサポートフレームをゆっくりと上にあげて、収納してください。

上にあけて、収納し

効いよく、上にあげるとジョイント部が破損するおそれがあります。

3
キャリバッグへ収納

タープ本体をまとめ、 付属品も一級にキャ リーパックに吸納して ください。

本製品につきましてご不明な点がございましたらご遠慮なく下記までご連絡ください。

開売元／株式会社 山善 キャンバーズコレクション保
YAMAZEN お客様相談窓口ブリーダイヤル JAM200\~PWS30+日48版C1 0120-069-060
※故障およびお問い合わせは、お買い求められました販売店までお申し付けください。日本製品の仕様は改良のため、予告なく変更される必要があります。

⑧ 無座製-軽載禁止 24-03
