NÁVOD NA OBSLUHU KW715 BLACK & DECKER

Upozornenie! Určené pre domácich majstrov.

511888-89 SK

KW710

KW715

RUČNÝ HOBLÍK KW710 / KW715

Blahoželáme!

Rozhodli ste sa pre elektrické náradie od firmy Black & Decker. Toto náradie pokračuje v dlhoročnej tradícii, ponúkat odborníkom iba vyspelé a mnohými testami osvedčené výrobky. Dlhoročné skúsenosti a plynulý vývoj dokázali, že fi rma Black & Decker je spolahlivým partnerom všetkých domácich majstrov.

Technické údaje

Úroveň akustického tlaku vyhovuje normám EU. Ak sa vám táto úroveň zdá byt' neuspokojivá, doporučujeme použit' primerané ochranné prostriedky pre váš sluch. Táto situácia nastáva, keď akustický tlak presiahne úroveň 85 dB (A).

KW710 KW715

Váš nástroj sa skladá z niektorých alebo zo všetkých týchto častí.

Poznámka: Táto užívatelšká príručka zahrňa viac katalógových čísel z tejto skupiny výrobkov. Pre upresnenie detailov sa odvolávame na údaje na obale, v ktorom bol váš nástroj zabalený.

Ovládanie hoblíka

Hoblík zapnete stlačením zaist'ovacieho tlačidla (2) a hlavného spínača (1). Vypnutie prevediete uvoľnením hlavného spínača (1).

Nastavenie hrúbky rezu

Nastavenie hrúbky prevediete následovne:

Otáčajte regulátorom na prednej časti hoblíka. U typu KW710 je híbka rezu 0 - 0,5 mm a u typu KW715 je táto híbka 1 - 1,6 mm. Ak hoblík nepoužívate, nastavte regulátor vždy do polohy „P“. Nepokladajte hoblík, pokial’ sa nôž neprestane úplne otáčat’.

Použitie nástroja ako vyhladzova-cieho hoblíka

Pevne si upnite polotovar. Nastavte požadovanú hrúbku a jednou rukou pevne stlačte rukovát'. Umiestnite druhú ruku na prednú rukovát', ak je touto rukovát'ou hoblík vybavený. Ak ju hoblík nemá, položte ruku na vrchnú časť hoblíka. Dbajte na to, aby vaše prsty nezasahovali do výstupného otvoru pre hobliny alebo pod úroveň hoblíka, ak sa nože otáčajú. Jemné hoblovanie prevádzajte vždy v smere vlákien dreva. Ak sú vlákna naprieč alebo sa stláčajú, nastavte hrúbku tak, aby sa z materiálu odoberali čo najtenšie hobliny. Vždy je lepšie vyhoblovať niekoľko tenších hoblín s minimálnym odberom materiálu ako jeden hrubý rez. Najskôr si tento postup vyskúšajte na kúsku odpadkového dreva.

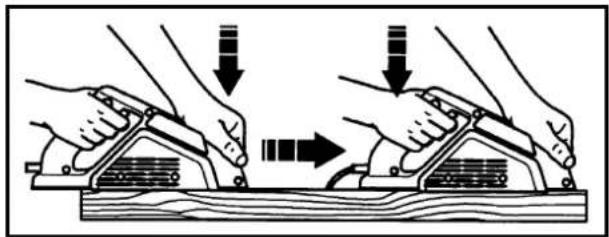

Držte hoblík vždy v priamom smere. Na začiatku rezu pritláčajte vždy prednú časť hoblíka smerom dolu. Na konci rezu pritláčajte dolu zadnú časť hoblíka.

Hoblík nezapínajte, ak sú obrábacie nože v kontakte s polotovarom. Posuňte hoblík dopredu, pokial' nože nezačnú odoberat' materiál. Pri hoblovaní udržujte správny postoj, ktorý napomáha dosiahnút' dobré výsledky. Stojte priamo za polotovarom, mierne rozkročení. Držte hoblík rovnobežne s obrábanou plochou. Ako postupujete, prenášajte vašu hmotnosť dopredu tak, aby bola na konci rezu prenesená na vašej l'avej nohe.

Naznačte si ceruzkou čiaru, po ktorú chcete materiál ohoblovať. Po prevedení niekol’kých rezov pomocou uhlového pravítka skontrolujte, či hoblujete rovno. Pri hoblovaní na konci polotovaru postupujte velmi opatrne, aby nedošlo k porušeniu hrán.

Zrezanie hrán

Čelo hoblíka má dve drážky tvaru „V“. Tieto drážky umožňujú zrezávať hrany v uhle 45°. Nastavenie híbky rezu umožňuje prevádzat’ zrezanie hrán v rôznych následujúcich híbkach.

Híbka rezu Metóda

0 mm - 2,2 mm Použite iba nastavenie híbky rezu bez použitia vodiacich drážok.

2,2 mm - 3,6 mm Použite menšiu vodiacu drážku a nastavte híbku rezu tak, aby ste dosiahli požadovanú skosenú hranu.

3,6 mm - 5,0 mm Použite väčšiu vodiacu (3 mm - 3,7 mm drážku a nastavte híbku typ KW710) rezu tak, aby ste dosiahli požadovanú skosenú hranu.

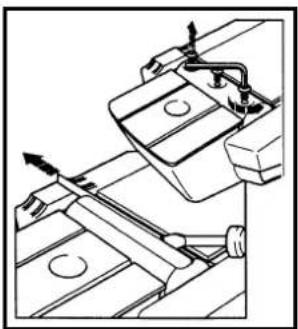

Použitie hoblíka na vytváranie polodrážok

Pri výrobe polodrážok s maximálnou híbkou 8 mm postupujte následovným spôsobom:

Použite bočné vodítko, ktoré fi rma Black & Decker dodáva na želanie ako príslušenstvo. Ak je hoblík týmto vodítkom vybavený, použite meradlo vyznačené na zadnej päte hoblíka v blízkosti rezného systému tak, aby ste dosiahli požadovanú híbku polodrážky. Posúvajte bočným vodítkom, pokiaľ nie je nastavené v požadovanej polohe a zaistite ho v tejto polohe pomocou dodaného zástrčného klúča. Dva otvory v bočnom vodítku umožňujú pripevnit’ latku predlžujúcu vodítko. Nastavte

híbku rezu. Prevádzajte opakované hoblovanie polotovaru, pokial' nedosiahnete požadovaný výsledok.

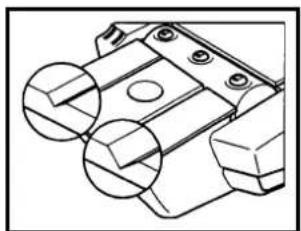

Výmena nožov

Ak je ohoblovaný povrch drsný alebo nerovný, vymeňte nože. Vytiahnite zástrčku zo zásuvky, odpojíte tak hoblík od siete. Uvoľnite všetky tri skrutky rezného valca. Pomocou skrutkovača vytlačte nože z rezného valca. Nože sú obojstranné. Skôr, než nôž vymeníte, vždy

opotrebujte obe jeho strany. Zasuňte nôž do valca a poriadne ho vyrovnajte. Dotiahnite riadne všetky tri skrutky. Postupujte rovnakým spôsobom i pri druhom noži.

Montáž vaku na nasávanie hoblín

Montáž vaku dodávaného ako príslušenstvo prevádzajte následovným spôsobom:

Pomocou štyroch skrutiek pripevnite dva drôtené rámiky k bočnej doske. Cez rámiky pretiahnite plátený vak a uistite sa, či je zips na spodnej strane. Nasadte pružný nátrubok na hranu bočnej dosky a vsuňte celý komplet do výstupného otvoru hoblín na boku hoblíka. Otvorte zips na spodnej strane vaku a vyprázdnite ho.

Pri práci netlačte príliš na hoblík. Môže tak dôjst' k jeho prehriatiu. Ak k tomuto prípadu dôjde, nechajte hoblík bežat' dve minúty bez zát'aže. Dbajte na to, aby boli vetracie otvory na motorovej skrini stále čisté.

Príslušenstvo

A5506 Vak na piliny A5548 Stojan

Varovanie! Pri používaní elektrického náradia by mali byť vždy dodržované základné bezpečnostné opatrenia, ktoré znižujú riziko vzniku požiaru, úrazu elektrickým prúdom a riziko osobnej újmy. Skôr než začnete výrobok používať, prečítajte si riadne následujúce inštrukcie a príručku uschovajte.

Pravidlá bezpečnosti pri práci:

- Udržujte čistotu na pracovnom priestore.

Neporiadok na pracovnom stole a v jeho okolí môže spôsobit' úraz.

- Uvedomte si, v akom prostredí pracujete.

Chráňte nástroj pred dažďom, mokrom, nepoužívajte ho vo vlhkom prostredí. Pracovný priestor majte vždy dobre osvetlený. Nepoužívajte nástroj tam, kde hrozí nebezpečenstvo požiaru alebo výbuchu.

- Ochrana proti úrazu elektrickým prúdom.

Vyvarujte sa telesnému kontaktu s uzemnenými predmetmi ako sú rúrky, radiátory, elektrické sporáky a chladničky.

- Udržujte deti mimo dosah. Nedovol'te ostatným dotýkat' sa nástroja alebo predlžovacieho káb

Všetci, okrem obsluhy, by sa mali zdržovať mimo pracovného priestoru.

- Uskladnenie nástroja. Ak sa nástroj nepoužíva, mal by byť uložený na suchom, vyššć a uzamknutom mieste, mimo dosahu detí.

- Nepret'ažujte nástroj. Nástroj bude pracovať lepšie a bezpečnejšie, ak bude používaný v takom výkonnostnom rozsahu, pre aký bol určený.

- Používajte správny nástroj. Nepret'ažujte malé nástroje alebo prídavné zariadenia pri práci, ktorá je určená pre výkonnejšie nástroje. Nepoužívajte nástroj na prácu, pre ktorú nebol určený, nepoužívajte napríklad kotúčovú pílu na rezanie hlavných vetví stromu alebo klád a polien.

- Vhodne sa obliekajte. Nenoste príliš voľné oblečenie alebo šperky, ktoré by mohli byť zachytené o pohybujúce sa časti. Ak pracujete vonku, doporučujeme použit’ gumené rukavice a protišmykovú obuv. Ak máte dlhé vlasy, použivajte vhodnú pokrývku hlavy.

- Používajte ochranné okuliare. Ak pracujete v prašnom prostredí alebo v uzatvorených priestoroch, používajte ochranný štít alebo masku proti prachu.

- Pripojenie odsávacieho zariadenia. Ak je nástroj vybavený zariadením na pripojenie odsávania alebo zberača prachu, riadne ho pripojte a používajte ho hlavne v uzatvorených priestoroch.

- Nepoškodzujte napájací kábel. Nikdy neprenášajte nástroj za napájací kábel. Kábel nikdy nevyťahujte zo zásuvky trhnutím alebo šklbnutím. Nevystavujte kábel vysokým teplotám, pôsobeniu oleja a dbajte na to, aby neprechádzal cez ostré hrany.

- Upnite si polotovar. Polotovar pripevnite pomocou svoriek alebo zveráku. Je to bezpečnejšie, než použitie ruky a umožňuje to obsluhovať nástroj oboma rukami.

- Prevádzajte starostlivú údržbu nástroja.

Udržujte rezný nástroj ostrý a čistý, čo zaistuje lepšiu a bezpečnejšiu prevádzku. Dodržujte termíny pravidelného mazania a inštrukcie na prevádzanie výmien príslušenstva. Prevádzajte pravidelnú kontrolu napájacieho kábla a v prípade, jeho poškodenia ho vymeňte. Rukováte nástroja udržujte suché, čisté a neznečistené olejom alebo mazivami.

- Odpojenie nástroja. Nástroj odpojte zo siete vždy, keď ho nepoužívate, pri prevádzaní opravy alebo pri výmene príslušenstva ako sú píly, nože alebo frézy.

- Odkladanie nastavovacích klúčov a náradia. Skôr, než nástroj zapnete, zvyknite si skontrolovať, či nie sú v blízkosti nástroja klúče a nastavovacie náradie.

- Použitie vonkajšieho predlžovacieho kábla. Ak nástroj používate vonku, používajte predlžovací kábel iba na vonkajšie použitie (takto označený).

- Kontrola poškodených častí. Pred každým použitím nástroja by mali byť dôkladne skontrolované ochranné kryty alebo iné možné poškodené časti, z dôvodu zaistenia bezproblémovej prevádzky nástroja. Kontrola rotujúcich častí, vol’ne pohyblivých časti, výstuží a ostatných skupín môže ovplyvnit funkčnosť nástroja. Ochranné kryty alebo iné časti, ktoré sú poškodené, by mali byť riadne opravené alebo vymenené v značkových servisoch, ktoré sú uvedené v tejto príručke. Poškodené spínače nechajte vymenit’ v značkových servisoch. Nástroj nepoužívajte, ak nezapína a nevypína hlavný spínač.

- Varovanie! Použitie iného než doporučeného príslušenstva alebo prídavného zariadenia uvedeného v tejto príručke, môže spôsobit' poranenie obsluhy.

- Prevádzanie opráv zverte kvalifikovanej osobe. Tento elektrický nástroj je vyrobený v zhode s platnými bezpečnostnými normami. Opravy môžu byť prevádzané iba kvalifi kovanými osobami s použitím originálnych náhradných dielov. Nedodržanie tohoto postupu môže značne ohrozit užívatela.

Tieto inštrukcie si uschovajte!

Dvojitá izolácia

Váš nástroj má dvojitů izoláciu. To znamená, že všetky vonkajšie kovové časti sú elektricky izolované od zdroja napätia. To je zaistené pomocou špeciálnych izolačných bariér umiestnených medzi mechanickými a elektrickými súčasťami. Dvojitá izolácia znamená väčšiu elektrickú bezpečnosť a s jej pomocou sa vyhnete nevyhnutnému uzemneniu náradia.

Poznámka: Dvojitá izolácia nenahradzuje bežné bezpečnostné opatrenia pri práci s nástrojom. Systém izolácie zvyšuje ochranu v prípade poruchy elektrickej izolácie vnútri nástroja.

Do vzdialenosti 30 m sa môže použit' trojžilový predlžovací kábel bez toho, aby došlo k veľkým energickým stratám.

Poznámka: Predlžovací kábel by mal byť použitý len v prípadoch, keď je to nevyhnutné. V prípade použitia nevhodného kábla hrozí riziko úrazu elektrickým prúdom. Ak musíte elektrický kábel použit, uistite sa, či je riadne izolovaný.

Ochrana životného prostredia

Triedenie odpadu. Tento výrobok nesmie byt' likvidovaný spolu s bežným komunálnym odpadom.

Ak nebudete náradie Black & Decker d'alej používať alebo ak chcete náradie nahradiť novým, nelikvidujte toto náradie v bežnom komunálnom odpadu. Odovzdajte výrobok do miestnej zberne triedeného odpadu.

Triedený odpad umožňuje recykláciu a opätovné využitie použitých výrobkov a obalových materiálov. Opätovné použitie recyklovaných materiálov pomáha chránit životné prostredie pred znečistením a znižuje spotrebu surovín.

Miestne predpisy môžu upravovať spôsob likvidácie domácich elektrických spotrebičov v miestnych zberniach alebo v mieste nákupu výrobku.

Po ukončení životnosti výrobkov Black & Decker poskytuje spoločnosť Black & Decker možnost recyklácie týchto výrobkov. Ak chcete využit’ túto službu, dopravte prosím Vaše nepotrebné výrobky do značkového servisu, kde na vlastné náklady zaistia ich recykláciu a ekologické spracovanie.

Adresu najbližšieho značkového servisu nájdete u svojho značkového predajcu Black & Decker na adrese, ktorá je uvedená v tomto návode. Prehl'ad autorizovaných servisov Black & Decker a rovnako d'alšie informácie týkajúce sa nášho popredajného servisu môžete nájsť tiež na internetovej adrese:

www.2helpU.com

Príslušenstvo

Výkon akéhokol'vek mechanického nástroja závisí na použitom príslušenstve. Príslušenstvo firmy Black & Decker sa vyrába vo vysokých akostných normách a je navrhnuté tak, aby zvýšilo výkon vášho nástroja. Zakúpením príslušenstva Black & Decker si zaistíte pre váš nástroj Black & Decker to najlepšie.

ES Prehlásenie o zhode

KW710, KW715

sa riadia normami 98/37/CE, 89/336/EEC, 73/23/EEC, EN50144, EN55014 - 1, EN55014 - 2

Meraný akustický tlak 89,1 dB(A)

Meraný akustický výkon 102,1 dB(A)

Ruka / paža namerané vibrácie < 2,5 m/s ^2

Brian Cooke

riaditel' vývoja

Spokojnosť zákazníka s výrobkom a servisom je náš najvyšší cieľ.

Blahozeláme Vám k zakúpeniu tohto kvalitného výrobku Black&Decker.

Náš záväzok ku kvalite zahrňa v sebe samozrejme tiež naše služby zákazníkom.

Preto ponúkame záručnú dobu d'aleko presahujúcu minimálne požiadavky vyplývajúce zo zákona.

Kvalita tohto prístroja nám umožňuje ponúknut Vám 2 ročnú záruku istoty. Ak sa objavia akékol'vek materiálové, alebo výrobné chyby v priebehu 24 mesiacov od zakúpenia prístroja, ručíme za ich bezplatné odstránenie, prípadne, podľa nášho uváženia, bezplatnú výmenu prístroja za nasledujúcich podmienok:

• Prístroj bude dopravený (spolu s originálnym záručným listom Black & Decker a s dokladom o nákupe), do jedného z poverených servisných stredísk Black & Decker, ktoré sú autorizované na vykonávanie záručných opráv.
• Prístroj bol používaný iba s originálnym príslušenstvom alebo prídavnými zariadeniami a príslušenstvom BBW či Piranha, ktoré je vyslovene odporúčané ako vhodné na použitie spolu s prístrojom Black & Decker.
• Prístroj bol používaný a udržiavaný v súlade s návodom na obsluhu.
• Prístroj nevykazuje žiadne príčiny poškodenia spôsobené opotrebovaním.

Naviac servis Black & Decker poskytuje na všetky vykonávané prevedené opravy a vymenené náhradné diely d'alšiu servisnú záručnú dobu v trvaní 6 mesiacov.

Záruka sa nevzt'ahuje na spotrebné príslušenstvo (vrtáky, skrutkovacie nástavce, pilové kotúče, hobľovacie nože, brúsne kotúče, pilové listy, brúsny papier a pod.) ani na príslušenstvo prístroja poškodené opotrebovaním.

Toto náradie nie je vhodné pre profesionálne použitie.

Black & Decker

Stará Vajnorská cesta 8

831 04 Bratislava 3

Slovenská republika

Tel.: [phone], 3

Fax: [phone]

www.blackanddecker.sk

www.dewalt.sk

[e-mail]

Právo na prípadné zmeny vyhradené.

02/2007
