NÁVOD NA OBSLUHU XQB45-6018 Xinle

Xinle 新乐

中国驰名商标

XQB45-6252

XQB45-6259G

XQB45-6011

XQB45-6018

• 承蒙选购新乐牌洗衣机，谨此致谢！
• 使用前请详细阅读本说明书，以便正确使用，确保安全。
• 阅后，请妥善保存，以备参考之用。

全自动洗衣机 使用说明书

Xinle 新乐

洗衣机保修单

地址：浙江省宁波市鄞奉路661号

邮编：315012

电话：[phone]

宁波新乐电器有限公司

沿虚线剪下

使用标准 GB4706.1-2005, GB706.88-2000, 4706.26-2000, 12021.4-2004 GB4883GB/20088-20025GB+2006-2004

宁波新乐电器有限公司

地址：浙江省宁波市鄞奉路661号 邮编：315012
电话：[phone] 87464293 87463031

售后服务

1. 家用脱水机、洗衣机单、双桶、全自动：自购买之日起，整机包修一年，主要零件包修三年。
2. 凡属下列情况之一者，不属“三包”范围，可以实行收费处理：
   2.1. 消费者购买后，因运输、装、使用、维护、保管不当造成损坏的。如：
   运输：野蛮装卸、机子横放、捆扎过紧、货物挤压、踩踏、跌落碰撞等造成损坏的。
   装：电源无可靠接地、电源插座接触不良、排水口下水道堵塞、进（排）水管裁剪、水压水量小、接口漏水等。
   使用：未仔细阅读使用说明书；旋钮方向拨反；从洗涤物中未将钥匙、扣针、硬币、牙签等细小硬质杂物取出；使用完毕，未拔出电源插头、未关闭水龙头、洗非织布类衣物等造成损坏的。
   维护：使用后未将机体擦净晾干；未将洗涤桶、脱水桶内的沉积物冲洗掉；未清理过滤网（袋）内的绒渣和波轮部的绒渣线头等造成损坏的。
   保管：洗衣机放置在太阳光直接照射或雨淋、潮湿、靠近火源、热源等地方，导致机子褪色、变形、龟裂、生锈、漏电、燃烧等；用汽油等挥发性溶剂清洗或接触洗衣机；被老鼠咬破；撞击、划伤、自然老化、锈蚀等造成损坏的。
3. 1. 公共集体使用或商业服务及营业性等使用造成损坏的，如：企事业单位、部队、商场、学校、医院、诊所、旅馆、招待所、餐饮业、美容理发店、洗浴洗衣类（中心、房、店）等等。
      2.3. 无有效购机发票的。
      2.4. 非承担包修维修者拆动造成损坏的。
      2.5. 保修单及购机发票中的产品型号与修理产品型号不符或涂改的。
      2.6. 因不可抗拒力造成损坏的。
      2.7. 商场降价出售的处理品。
      2.8.超出全库存年限而出售的（清仓产品、抵债产品、回收产品等）。

保修单

沿虚线剪下

新乐牌场洗衣机保修单

用户姓名			地址				发票号码
购机日期	场购机商店			型				号
维修部地址		电话					机画编号
维修日期		维修内容、保修单位盖章有效						修理员
年 月场日

用户事 1. 用户购机后，商家会告知您当地服务部的联系方法，请您在保修单上把有关内容填写完整，在一个月内到购机商家盖章后才有效，并与购机发票一起妥善保管好。

注 项 意 2. 本公司在各大城市设有业务管理部，用户如需咨询、维修服务或购买配件等，可与本公司 用户服务部联系，电话：8008574139 0574-87464293

★本产品如有变动以实物为准

主要技术参数

参数名称\型号	XQB45-6259G	XQB45-6252	XQB45-6011	XQB45-6018
额定电压 额定频率/	220V 50Hz~/
进水压力	0.03MPa~0.6MPa
额定洗涤容量	4.5kg
额定脱水容量	4.5kg
额定洗涤功率	360W
额定脱水功率	270W
额定工作 下洗涤/脱水滴声	69dB(A)计权
能效等级	3级 2级
耗电量(kwh/year)	0.09	0.076	0.07	0.07
用水量(t/year)	119	108	108	108
洗净比	0.80	0.81	0.81	0.81
燃机重量	25.5	28	28	25.5
外形尺寸长宽高(XX)(mm)	500x520x881

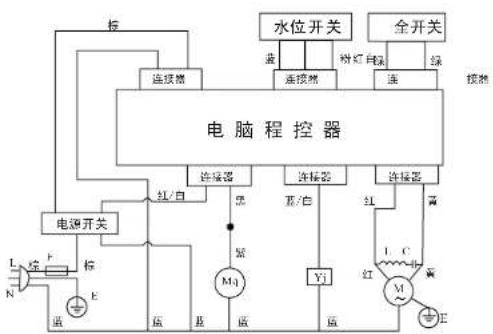

电气原理图

目录

部件名称 1

全及注意事项 2

装与调整指南 4

洗衣前须知 5

洗衣前操作指南 5

操作面板说明 6

操作前须知 6

程序/功能操作指南 7

异常/故障确认与处理方法 9

清洁与维护操作指南 10

主要技术参数 11

电气原理图 11

售后服务 12

保修单 12

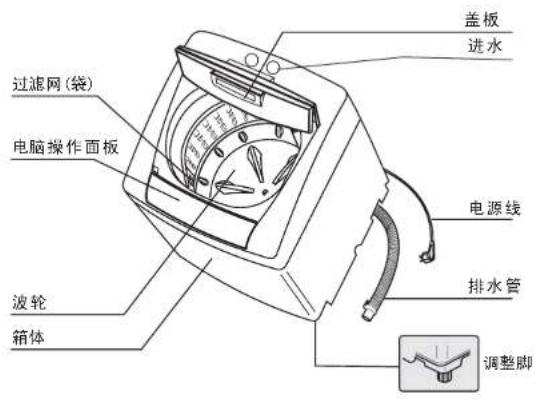

部件名称

盖板 进水 过滤网(袋) 电脑操作面板 电源线 波轮 箱体 排水管 调整脚

装箱单

名称	数量	名称	数量
全自动洗衣机	1台	封底板	1块
进水管(含接头)	1件	产品合格证	1份
外排水管	1件	使用说明书	1本
自攻螺钉	1枚	保修单 见12页	1份

清洁与维护操作指南

进水口的清洁

● 对洗衣机正确的清洁与维护可以延长洗衣机的使用寿命。

使用时间较长后，进水口滤网可能被积垢堵塞，请按如下操作方法清洁：

1:关闭水龙头。	2:打开电源开关。	3:按启动/暂 键 注意调几秒钟后关闭电源	4:取下进水管接头。注意不要摇动退水管	5:清洁进水 过滤网。注意可移过滤网拆下清流

过滤网(袋)的清洁

因不同的机型配置的过滤网（袋）有所不同，请您按照所购买机型实际配有的过滤网（袋），选择对应的清洁方式，具体操作方法（如下）：

A型

1: 抓住过滤袋架向上拉。

2: 将过滤袋反向拉出并用水清洗干净。

1: 将过滤袋架向插摊，槽内。

B型

1：按住过滤网的扣子往外拨。2：将过滤网打开并用水清洗干净。3：将过滤网插入槽内，向下推

洗衣机维护

1. 洗衣完毕，必须关闭自来水龙头（如果有需要，可卸下进水管）。
2. 请勿在洗衣机桶内存水太久，立即将水排净。
3. 必须把电源插头拔下后保养。
4. 挂好电源线和排水管
5. 用干净的软布将洗衣机桶内水珠与污渍擦干净，将盖板打开约1小时后，再盖上盖板。
6. 用干净的软布将表面水渍与污渍拭去。注意不要用清洁剂，挥发剂等化学药品，以免毁坏表面。

异常/故障确认与处理方法

注意：洗衣机显示如下信息时并伴随有报警蜂鸣声；若10分钟后无人处理，洗衣机自动切断电源。以下情况有时不足故障，在委托维修前，请再次确认，如属故障，请与各地维修部或本公司销售维修服务部联系，切勿擅自拆卸修理。

显示信息	异常可能原因	异常处理方法	故障可能原因 故障检修
E1	水量太小水龙头未打开进水 过滤网堵塞	增大水量,开合盖板打开水龙头,开合盖板清除堵塞,开合盖板	进水 故障电脑板故障导线组件未接通
E2	排水管出水口过高/未放下排水管被冻结/堵塞排水管被弯折/压扁/扭结	放低/放下排水管,开合盖板化冰/清除堵塞,开合盖板放顺畅排水管,开合盖板	电脑板故障导线组件未接通
E3	洗衣机放置不平衣物偏置,脱水不平衡	放置平稳,开合盖板打开盖板,均匀放置衣物,合上盖板	/
E4	预约功能开启后盖板开着脱水时,盖板开着	合上盖板	全开关故障导线组件未接通
E5	水位高于警戒水位	程序自动调整与恢复	电脑板故障水位传感器故障
E6	水位低于低水位极限水位自检不在零水位	/	导线组件未接通水位传感器故障
	运行中水位低至复位水位	/	排水 故障牵引器一直通电
E9	洗衣结束后60秒电源不能自动关闭	人工断电	/

常见非故障现象

现象	可能原因与解决方法
洗涤/漂洗中途顿	水位传感器在检测水位,属正常现象
洗涤/漂洗中途进水	水位传感器检测到水位下降后,自动补水,属正常现象
洗涤/漂洗结束后顿	排水延时,属正常现象
脱水时,脱水桶时时转	程序设计的间歇脱水,属正常现象
脱水结束,听到水流声	平衡环内平衡液的流动声,属正常现象
操作面板局部发热	记忆电路电子部件发热,属正常现象
中途电,来电后不运转	已断电,需重新开启电源,设置程序
脱水中途顿进水漂洗	脱水不平衡程序自动调整与恢复,属正常现象
按键操作不起作用	按键用力太小程序设置的按键制约

安全及注意事项

为有效防止产品给使用者带来不必要的人身危害及财产损失，请在使用前务必查阅并遵守以下全及注意事项

符号含义说明

全用电标志	带有此标志的内容表示使用时请注意用电 全。
警示标志	带有此标志的内容,关系到产品的 全和使用者的人身 全,必须按要求严格执行,否则,可能会造成产品的损坏,影响产品的使用寿命,严重时,可能危及使用者的人身 全。
禁止标志	凡带有该标志的内容,是必须绝对禁止的操作行为,否则,可能会造成产品的损坏或危及使用者的人身 全。

全及注意事项

1.本机选用三芯电源线,使用时配6A(10A)两极带接地插头,10A两极带接地插座。

2.洗衣机接地线直接装在插头上,不允许擅自更改插头。

3.如室内插座无接地,必须请专业技术人员装,妥善引出接地。

4.经不能将接地线接在煤气管、自来水管、有线电视线或避雷针的接地线上。

5.接地线标称截面不得小于0.75mm。

6.本机电源线为Y型连接,如果电源线损坏或电源插头损坏,松动时,需更换电源线。

为避免危险,必须由制造厂或维修部或类似专职人员来更换,用户不得擅自拆卸。

7.请按铭牌上标注的额定电压,额定频率使用本机。

请勿用湿手插入或拔出插头,以免触电。	请勿由线端拔取插头,以免损坏电源线,发生触电、短路和引起火灾。	不要使电源线过分弯曲、过度拉伸、扭转、捆扎或改造、受重物重压、夹入。

安全及注意事项

必须确保水龙头与进水管接头的连接正确可靠,请勿经常插拔进水管。	请勿用力扭转或拉拽排水管。	洗涤时为了不影响过滤效果,请定期清洗洗衣机桶内的过滤网(袋)。
切勿自行修理、分解、改装。	洗衣机工作时,请勿让儿童接近以免发生意外。	为保证电气 全和部件不锈蚀,请不要把洗衣机放置在潮湿的地方。
不要抓住拎手外的其它部分(如面框)来做运洗衣机,以免受伤或毁坏洗衣机。	请勿直接用水冲洗洗衣机,以免水流入电器部件内发生不全事故。	请勿使洗衣机靠近火源和热源或在其放热器具、重物品等。
勿让洗衣机直接受阳光照射或雨淋。	洗衣机工作时请勿将手放入桶内。	当赤脚或手脚有水时,请勿触及和使用本洗衣机。
雨衣、自行车车罩、羽绒制品等防水性或易浮起的洗涤物不能放入洗衣机内进行洗涤。	沾有化学试剂或染有挥发性物质(汽油,烯料等)的衣服,不能放进洗衣机内洗涤。	当废气、易燃气体泄露时,不要插拔洗衣机电源插头;切勿靠近洗衣机使用可燃性化学制品。

程序/功能操作指南
强洗程序的操作

1. 按下电源开关。(10分钟内不按任何键,电源自动断开)	2. 按程序键至强洗指示灯亮。	3. 按水位键至所需的水位指示灯亮。	4. 按下启动/暂钮。

1. 洗衣结束后蜂鸣提示，60秒后电源自动断电。

自编程序的操作

1.按下电源开关。(10分钟内不按性问题,电源自动断开)	2.按程序键至所需的程序指示灯亮。	3.按水位键至所需的水位指示灯亮。	4.按过程键至所需的程指示灯亮。	5.按下启动/暂 键

注意：进行自编程序操作时，必须进行步骤4的操作。
6. 洗衣结束后蜂鸣提示，60秒后电源自动断电。

预约功能的操作

1.按下电源开关(10分屏内不操作灯亮,电源自动断开)	2.按程序键至所需的程序指示灯亮。	3.按水位键至所需的水位指示灯亮。	4.按过程键至所需的程指示灯亮。	5.按预约键至所需的预约时间指示灯亮。	6.按下启动/暂键。

1. 预约开始。
2. 当数码显示时间为设定的洗衣程序所需时间时，预约结束。
3. 洗衣结束后蜂鸣提示，60秒后电源自动断电。

程序/功能操作指南

标准程序的操作

1.按下电源开关。(10分钟内不按任何键,电源自动断开)	2.按水位键至所需的水位指示灯亮。	3.按下启动/暂钮。

1. 洗衣结束后蜂鸣提示，60秒后电源自动断电。

快洗程序的操作

1.按下电源开关。<10分钟内不按任何键,电源自动断开)	2.按程序键至快洗指示灯亮。	3.按水位键至所需的水位指示灯亮。	4.按下启动/暂 铺。

1. 洗衣结束后蜂鸣提示，60秒后电源自动断电。

轻柔程序的操作

1. 按下电源开关。(10分钟内不按任何器,电源自动断开)	2. 按程序键至轻柔指示灯亮。	3. 按水位键至所需的水位指示灯亮。	4. 按下启动/暂 钮。

1. 洗衣结束后蜂鸣提示，60秒后电源自动断电。

毛布程序的操作

1.按下电源开关:(10分钟内不按任何键,电源自动断开)	2.按程序键至毛布指示灯亮。	3.按水位键至所需的水位指示灯亮。	4.按下启动/暂钮。

1. 洗衣结束后蜂鸣提示，60秒后电源自动断电。

安装与调整指南

关于封底板装

1.将洗衣机轻轻向前/后放倒在柔软的物体上(如布, 地毯等)。2.把封底板从洗衣机底座槽内推入到底。3.用自攻螺钉把封底板固定在箱体底座上(底座前 部中间有一小孔),然后轻轻扶起洗衣机。

关于洗衣机放置

1.放置本机,如果地面不水平,用调整脚调整至整 机平稳。脱水桶边缘与箱壁(左与右、前与后) 距离相等(见图)。 2.机体离开墙壁5cm以上。 注意:严禁在高台边上放置使用,以免造成翻机。 放置在地毯上时,地毯不能堵塞底部通风口。

关于外接水管装

将外排水管完全插入排水口,并用弹簧卡固在靠近排水口接头处固定。注意:1.清勿将排水管密封固定在下水道中,避免在密封下,排水管内无法进入气,反而引起排水不畅或不排水。2.若需加长排水管,长度不能超过3m,否则会影响排水时间。3.排水管放置高度不能高于底平面15cm。

关于进水管装

连接座 紫同螺钉 钣紧螺帽 快速接头 滑套	连接座 快速接头	连接座 约5mm
1.进水管接头由连接座和快速接 头两部分组成。	2.装时,按下快速接头滑套, 用力拔出连接座。	3.将连接座A、B二部旋松至5mm (约3圈)或直接脱离。
注意:1.普通水龙头出水口长度大于10mm,外径应在24mm以下。2.如果使用了合适的专用水龙头,则无需装连接座。3.水龙头出水口端部外角应为圆角,表面应光滑。4.如水龙头口不平,请先用锉刀锉平。5.如水龙头外径太大,取下A部衬圈。

安装与调整指南

4.旋松A部四个螺钉,将A部水平套在水龙头口上并用力向上推,使橡胶垫圈紧压在水龙头口上,然后逐个将螺钉均匀旋紧。	5.将B部旋紧,使橡胶垫圈紧压在水龙头口上密封确保不漏水。
6.结合:按下快速连接头上的滑套(必须露出4个小圆球),将其插入连接座并向上推,放开滑套直至与连接座摇车。脱离:先关闭自来水龙头,向下推滑套,拔出快速接头。	7.将进水管的另一端紧固螺帽旋在洗衣机进水接头上(内有橡胶密封圈)。注意:旋紧紧固螺帽时用力须均匀,且不能扭动水管以防进水管弯头断裂。
8.打开水龙头,如快迎接头不良漏水,请检查:a.连接座B部锁紧螺帽是否拧紧?b.连接座A、B部旋松分离是否小于5mm,使连接座内橡胶垫圈和水龙头口没有到位而无法密封?c.自来水龙头口平面是否平整?d.连接座四个螺钉是否均匀旋紧?e.连接座是否倾斜套在自来水龙头上,使橡胶垫圈无法和水龙头密封?

洗衣前须知

• 洗衣机的洗涤，脱水容量是指1次可洗，脱干燥 标准洗涤物（按标准GB/T4288附录中规定的洗涤物）的最大重量。
  ● 布质的厚度，大小、种类不同，会影响实际洗涤容量，1次洗涤以放入适量洗涤物，洗涤过程中洗涤物能正常翻转为宜。
• 洗衣时务必将硬币、钥匙等硬物取出，拉链拉上，纽扣扣好，以免损坏衣物和桶体。
• 易掉色和粘有油污的衣物务必与其它衣物分开清洗。
• 洗有绒毛和精致的衣物时，请用尼龙网包裹后洗涤。

洗衣前操作指南

1. 接好进水管，打开水龙头；放回水管。
2. 确认电源有可靠的接地后，将电源插头插入插座
3. 检查衣物是否适合洗衣机洗涤。
4. 将衣物放入洗衣机。
5. 关上洗衣机盖板。

操作面板说明 （此图仅做示意，具体功能按洗衣机标贴显示）

水位	水位键:根据衣物或程序选择合适的水位(高、中、浅、低四段)
过程	浸泡:该指示灯亮表示该次程序中含有浸泡过程。洗涤:该指示灯亮表示该次程序中含有洗涤过程。漂洗:该指示灯亮表示该次程序中含有漂洗过程。脱水:该指示灯亮表示该次程序中含有脱水过程。
预约	预约键,根据你的习惯或需要选择合适的预约时间(1~24小时,以小时为单位)
程序	轻柔:适合洗涤丝织品或内衣。快洗:适合快速洗涤少量衣物。标准:开机默认程序,洗涤、漂洗、脱水指示灯亮。强洗:适合洗涤较大、较厚比较脏衣物。毛布:适合洗涤较大、较厚但不是很脏的衣物。
启动暂停	启动/暂 键:接通电源后,按下此键,选择的洗衣程序开始运行/止;再次按下此键,选择的洗衣程序开始止/运行。
注意	电源键:插上插座,按下此键,接通电源,再次按下此键,关闭电源。注意:接通电源后,若10分钟内不按任何键,则自动关闭电源。

数码管显示说明

● 开机、程序运行过程中 浸泡过程中，显示剩余时间“分”
● 预约过程中，显示预约时间“小时”
● 出现异常时，显示异常现象信息见第9页

操作前须知

• 在洗衣时根据洗衣量选择相应水位，不同的洗衣程序，可选水位不同。
  一旦按了启动/暂键（洗衣程序运行后），被设定的程序就无法改变，需更更换新的洗衣程序时，请按启动/暂键暂程序后设定。
• 指示灯闪烁表示程序正在进行，指示灯亮表示选定了此程序。

• 按键制约说明：

• 峰鸣时、洗衣结束时，除电源开关按钮外其余按键均不起作用，预约进行中，除电源开关按钮、启动/暂键外其它键均不起作用，预约可暂可更改。

• 非预约暂时，预约键不起作用
• 洗涤、漂洗进行时，水位链、预约键、程序键、过程链均不起作用：
  脱水进行时，除电源开关按钮、启动/暂键外其它链均不起作用。
  ● 为避免电机温度过高而可能引起热保护器的动作，影响你的正常使用，连续洗衣请不要超过3个周期。
  注意：热保护器工作时，电机将不运转，等待电机温度下降后恢复正常工作。
