NÁVOD NA OBSLUHU NF-16 Orava

• Pred uvedením tohoto zariadenia do prevádzky si pozorne prečítajte tento návod na použitie!
• Odložte si tento návod na použitie so záručným listom, pokladničný blok a krabicu s vnútorným obalom pre prípad reklamácie výrobku!
• Zariadenie je určené výhradne pre používanie v domácnosti. Nejedná sa o profesionálne zariadenie.

- Ked' zariadenie nepoužívate, čistíte ho alebo ked' sa vyskytne porucha, zariadenie vypnite a odpojte od elektrickej siete. Sieťovú šnúru odpájajte potiahnutím za koncovku. Nikdy neťahajte za samotnú sieťovú šnúru.

- Aby ste predišli úrazu elektrickým prúdom detí, nenechávajte ich nikdy bez dozoru s elektrickým zariadením. Zvol'te také umiestnenie zariadenia, aby bolo mimo dosahu detí. Nezabudnite pri tom na to, že zariadenie je možné stiahnuť aj za vol'ne prístupnú sieťovú šnúru.

- Kontrolujte pravidelne sieťovú šnúru ako aj samotné zariadenie. Pri výskyte akéhokol'vek poškodenia sa zariadenie nesmie používať.

- Zariadenie nerozoberajte. Opravu prenechajte na autorizovaný servis.

- Nevystavujte zariadenie ani sieťovú šnúru pôsobeniu tepla, priamemu slnečnému žiareniu, vlhkosti, mechanickému poškodeniu ostrými predmetmi ani iným nepriaznivým vplyvom.

- Zariadenie používajte len spôsobom popísanom v návode.

• Zariadenie nepoužívajte vonku.

- Zariadenie nesmie príst do styku s dažd'om, vodou alebo inou tekutinou. Zariadenie neponárajte do vody. Zariadenia sa nedotýkajte vlhkými ani mokrými rukami.

- Ak zariadenie navlhlo alebo je mokré, odpojte okamžite sieťovú šnúru od elektrickej siete. Nesiahajte do vody!

- Toto zariadenie nie je určené pre používanie osobami (vrátane detí) s obmedzenými fyzickými, senzorickými alebo mentálnymi schopnosťami, prípadne s nedostatkom skúseností a znalostí, pokial’ nebudú pod dozorom alebo nedostanú pokyny týkajúce sa používania zariadenia osobou, ktorá je zodpovedná za ich bezpečnosť.

- Zariadenie používajte len pre stanovený účel.

HLUČNOST

VÝROBOK: NF-16

POZOR Nebezpečie úrazu elektrickým průdom. Pred odobratím krytu odpojít od siete. POZOR: Neodstraňujte kryt prístroja, hroží úraz elektrickým průdom. Vo vnútri prístroja sa nenechádzajů žiadne diely, ktoré může opravovat osoba používajúca zariadenie. Akúkoľvek opravu prenechajte autorizovanému servisu.

Technické údaje

Napájanie:

Príkon:

230

V/50

Hz

max.

40

W

Právo na zmeny vyhradené!

Zariadenie je určené na ventiláciu vzduchu v miestnostiach, čím spríjemní ovzdušie a klímu v miestnosti pri vysokých interiérových teplotách.

Má elegantný tvar umožňujúci komfortnú ventiláciu.

• Nastavenie intenzity ventilácie

Prepínače umožnia nastaviť intenzitu otáčania vrtule, čím sa nastavuje intenzita ventilácie.

- Oscilácia

V prípade potreby môže ventilátor oscilovať a takto lepšie smerovať ventiláciu vzduchu.

Výrobca:

ORAVA retail s.r.o.

Seberiniho 2

821 03 Bratislava

Slovenska republika

Distributori:

ORAVA retail s.r.o.

Seberiniho 2

821 03 Bratislava

Slovenska republika

Odpad z elektrických a elektronických zariadení - Nariadenie Európskej Únie 2002/96/EC a upravujúce problematiku separovaného zberu odpadu

Toto označenie na zariadení alebo jeho obale znamená, že sa nesmie likvidovať v netriedenom komunálnom odpade. Odovzdajte ho do zberného strediska na recykláciu a likvidáciu odpadu z elektrických a elektronických zariadení. Správna likvidácia nespôsobí negatívne vplyvy na životné prostredie a zdravie obyvatel’stva. Prispejete tak k ochrane a k zlepšeniu životného prostredia.

Toto zariadenie je označené podľa Európskeho nariadenia 2002/96/EC o Elektrickom odpade a Elektronickom vybavení (WEEE). Táto smernica tvorí rámec celoeurópskej oddôvodnenosti o zbere a recyklácii Elektrického odpadu a Elektronického vybavenia.

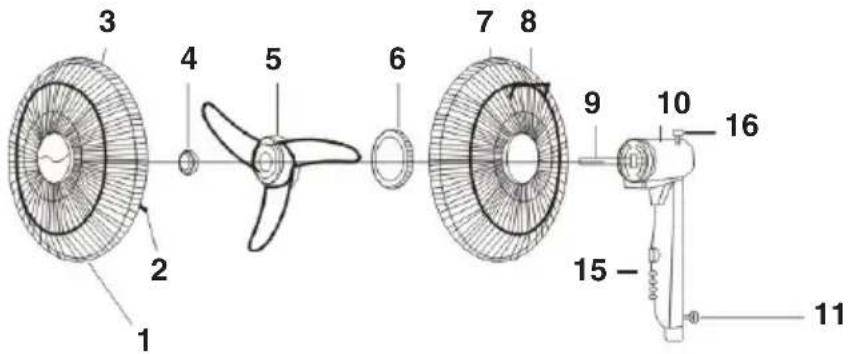

Popis častí

1 Predný kryt
2 Spona (4x)
3 Háčik pre správnu pozíciu
4 Matica
5 Vrtula
6 Matica
7 Zadný kryt
8 Rukovät
9 Hriadel' motora
10Motor
11 Upevňovacia skrutka
12Predlžovacia rúrka
13 Upevňovacia objímka rúrky
14 Podstavec a, b (2x)
15 Vypínač + Prepínač rýchlosti
16Prepínač oscilácie
17 Krytka

Montáž

1 Spojte podstavec a s podstavcom b (14) tak, aby ste vytvorili podstavec v tvare kríža.
2 Uvol'nite upevňovaciu objímku rúrky (13), nasunte krytku (17) a zostavte predlžovaciu rúrku (12).
3 Skrutkami spojte krížový podstavec (14) s predlžovacou rúrkou (12)
4 Nasadte celé teleso motora (10) na predlžovaciu rúrku (12) a zaistite ho upevnovacou skrutkou (14).
5 Uvolnite maticu (6) na motore a na motor nasadte zadný kryt (7) a zaistite ho maticou (6)
6 Nasadte vrtuľu (5) na hriadel' motora (9) a zaistite ju maticou (4). Matica má opačný l'avý závit.
7 Priložte predný kryt háčikom (3) hore na zadný kryt a zaistite kryty (1, 2) štyrmi sponami (2).

Prevádzka

Pred prvým použitím tohoto zariadenia

- Odstráňte všetky ochranné fólie a nálepky zo zariadenia.

1 Pripojte ventilátor do elektrickej siete s napätím 230V\~ 50Hz.
2 Zapnite ventilátor vypínačom jedným z troch tlačidiel na prepínači (15)podl'a želanej rýchlosti otáčok vrtule.
3 V prípade potreby aktivujte režim oscilácie prepínačom oscilácie (16).
4 Tlačidlom na prepínači (15) si možete aktivovať aj svetelnú kontrolku.

Čistenie a údržba

Aby ventilátor správne fungoval, je potrebné jeho pravidelné čistenie

1. Vypnite zariadenie, odpojte sieťovú šnúru od elektrickej siete a motor zariadenia nechajte úplne vychladnút.
2. Rozoberte zariadenie opačným postupom, aký je uvedený v časti montáž.
3. Všetky diely vyčistite od prachu a nečistôt.
   Na čistenie používajte len mierne navlhčenú handričku. Nepoužívajte žiadne rozpúšťadlá, riedidlá, lieh, benzín ani drsné čistiace prostriedky. Môže sa pošodiť povrchová úprava.
4. Vol'ne omotajte sieťovú šnúru na vhodné miesto.
5. Zariadenie uskladnite na vhodnom mieste.
