NÁVOD NA OBSLUHU FS40-10K MIDEA

美的

美的电风扇使用说明书 保修卡

Line drawing of a standard electric fan with visible blades and base (no text or symbols)

电风扇(机械式落地扇)型号:

FS40-8E1	FS40-8A1	FS40-8A2	FS40-8B1
FS40-8B2	FS40-10C	FS40-10D	FS40-10E
FS40-10K	FS40-10L	FS40-P4B	FS40-11D3
FS40-11D4	FS40-11B	FS40-11L	FS40-11L1
FS40-6A	FS40-12K1	FS40-12K2

欢迎您使用美的公司产品，请阅读和保存使用说明书
产品外观、颜色若有改动，请以实物为准
产品执行标准
GB4706.1 GB4706.27 GB4343.1 GB17625.1 GB 19606 GB12021.9 GB/T13380

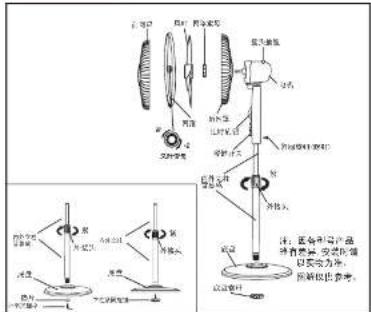

零件图解

安装方法

一、扇体部分装配

1. 从包装纸箱中取出底盘和内外立柱管总成，拧下立柱管底部的底盘索母（或者七字形螺栓和垫片或立柱管旋钮）。（如图一所示）

2. 将立柱管底部对准底盘中心槽，按图拧紧底盘索母（或七字形螺栓和垫片或立柱管旋钮）。（如图二所示）

3. 旋松外接头，将内立柱管调整到适当高度（注意：如果没有发现内立柱管，内立柱管应该滑落到外立柱管里面，可以从外立柱管内拔出来），旋紧外接头。（如图三所示）

4. 旋松机身底部紧固旋钮(螺钉)，将机身部分套在内立柱管上，使旋钮(螺钉)对正内立柱管顶部的环形凹槽，然后拧紧紧固旋钮(螺钉)。(如图四所示)

二、网罩和风叶部分装配
1. 装后网罩 从电机轴前端旋下风叶索母和网罩索母, 然后装上后网罩(注意提手向正上方), 再装回网罩索母并且旋紧。(如图五所示)

2 装风叶

装风叶前应把保护电机轴的塑料套管取出，装风叶时，应使风叶后面的凹槽卡在电

机轴的限位销上，然后逆时针旋紧风叶索母。（如图六所示） 备注：FS40-8E1/FS40-P4B/FS40-10E/FS40-10L/FS40-10K/FS40-11D3/

FS40-11D4/FS40-11L/FS40-11L1/FS40-6A/FS40-12K1/FS40-12K2

FS40-8A1/FS40-8A2/FS40-8B1/FS40-8B2机型为三片风叶；/FS40-10C/FS40-10D/FS40-11B机型为五片风叶。

1. 装前网罩

网箱结构分为直通式和易拉扣式两种，因此装前网罩方式有两种，分别为：(1) 直通式网箱安装方式：网箱一般与前网罩装在一起。装前网罩时先把网罩的装饰环摆正，适当地旋松网箱上的螺钉。然后将前网罩与后网罩对齐，使后网罩的外环扣在网箱内槽中，然后拧紧网箱上的螺钉即可；

(2) 易拉扣式网箍安装方式：网箍一般与前网罩装在一起。装前网罩时先把网罩的装饰环摆正，然后将网罩与后网罩对齐，使后网罩的外环扣在网箍的内槽中，扣上网扣，然后拧紧螺钉即可。（装前网罩方式如图七所示，网箍结构如图八所示）

注意：FS40-10K无网箱，前后网固定扣是与后网固定一起。安装方法如下： （1）将后网上的铁扣适当掰开，将前网上的通孔对准后网上端的通孔，如图七所示装上前网，再把铁扣扣上； （2）在包装箱中取出小螺栓及螺母，将螺栓穿过前、后网的通孔，并用螺母锁紧。

使用说明

●风扇运转 按动琴键开关，可以开停风扇和选择风速。（如图九所示）

0— 停止
1— 低速
2— 中速
3— 高速注：以上按键面板指示为示意图。根据机型的不同会有所差异，购买时请以实物为准。

●定时控制

旋转定时旋钮，可在0～120分钟内选择送风定时时间；不需定时而要持续送风时请将定时旋钮拨到“开”位置。（如图九所示）

注意：当定时旋钮拨到“0”位置时，风扇停止转动。

备注：FS40-10K, FS40-11L, FS40-11L1, FS40-12K1, FS40-12K2没有定时功能

摇头控制

需要风扇摇头送风时，应把摇头插钮按下；如果只要定向送风，把摇头插钮按高度调节。

旋松外接头，将内立柱管调整到适当高度，然后旋紧外接头。（如图三所示）

俯仰送风

调节风扇向上或向下送风时，可轻提或轻按机头或网罩部分进行调整

产品电路图

S40-10K FS40-11L S40-11L1 FS40-12K1 S40-12K2

技术参数

型号	电压(V)	频率(Hz)	功率(W)	噪音(dB)	能效等级	能效值[m2(min w)]
FS40-8A1	220 50		60	≤slant 67	1	1.25
FS40-8A2	220 50		60	≤slant 67	1	1.25
FS40-8E1	220 50		50	≤slant 67	1 1.25
FS40-8B1	220 50		60	≤slant 67	1	1.25
FS40-8B2	220	50	60	≤slant 67	1	1.25
FS40-P4B	220 50		50	≤slant 67	1 1.25
FS40-10C	220 50		60	≤slant 67	1 1.25
FS40-10D	220 50	50		≤slant 67	1 1.25
FS40-10E	220 50		50	≤slant 67	1 1.25
FS40-10L	220 50		50	≤slant 67	1 1.25
FS40-10K	220 50		50	≤slant 67	1 1.25
FS40-11D3	220 50	50		≤slant 67	1 1.25
FS40-11D4	220 50		50	≤slant 67	1 1.25
FS40-11B	220 50		55	≤slant 67	1	1.25
FS40-11L	220 50		50	≤slant 67	1 1.25
FS40-11L1	220 50		50	≤slant 67	1 1.25
FS40-6A	220 50		50	≤slant 67	1	1.25
FS40-12K1	220 50		50	≤slant 67	1 1.25
FS40-12K2	220 50		50	≤slant 67	1 1.25

FS40-8A1 FS40-8A2 FS40-8E1 FS40-8B1 FS40-8B2 FS40-10D FS40-11D3 FS40-11D4 FS40-10L FS40-10E FS40-P4B FS40-10C FS40-11B FS40-6A
FS40-10K FS40-11L FS40-11L1 FS40-12K1 FS40-12K2

注意事项

● 使用前，请先检查所用电压是否与本机标识的电压相同

●勿用湿手拨电源插头，避免感电、触电的危险

● 请避开高温、高湿度、酸碱油、杀虫水及窗帘等易吸进物品使用.

●勿将风扇放置于倾斜地面，避免风扇翻倒

●风扇未组合完,请勿连通电源,移动风扇时请切断电源.

●风扇运转时，切勿把手指，尖物插入网罩

● 婴儿、老人不宜长时间直接吹强风

● 使用前需要先检查电源线以及插头有否破损。如果电源软线损坏，为了避免危险必须由制造商、其维修部或类似部门的专业人员更换。

●人离开机器时或机器在不使用状态下，要关掉电源及拔掉电源插头，以免电路出现故障问题发生意外

保养方法

●对本产品清洁前，必须确保先切断电源

- 不要使用任何会损坏表面的研磨工具和溶剂清洁本产品，可用洗洁精清洗，然后用干净的抹布抹干。

- 禁止用水或其它液体清洗电器部件(如电源开关, 电机等) 电器元件可以用干净布抹净.

- 禁止拆开产品进行改造. 建议每年对本产品进行检查和清洁, 以延长其使用寿命.

特别声明

1.本说明书经过仔细校对
2. 若本产品日后有技术改进，恕不另行通知
3. 产品外观、颜色若有改动，请以实物为准
4. 内部图片仅供参考

保修卡

用户信息
用户姓名		电话		邮编
通讯地址	省(自治区、直辖市) 市(县)
产品型号			编号
购买地点			购买日期
维修网点			发票号码

1. 按国家“新三包法”规定，享受三包服务。整机保修一年，主件（电机）保修三年。
2. 属下列情况之一的，不享受三包服务，但可付费修理
   （一）消费者因使用、维护、保管不当造成损坏的；
   （二）非承担三包修理者拆动造成损坏的；
   （三）无三包凭证及有效发票的
   （四）三包凭证与修理产品型号不符合或者涂改的；
   （五）因不可抗力造成损坏的
   保修期的起始日期以产品发票日期为准
   维修时请出示发票.
3. 超过保修期或不属于免费维修的产品，本公司维修中心仍竭诚为您服务

维修记录

日期	维修内容	更换零部件		维修员	用户签名
		名称	数量

广东美的环境电器制造有限公司

公司地址:广东省中山市东凤镇东阜路和穗工业园东区28号
邮政编码:528425
服务热线:4008899316
电子投诉网址:www.midea.com.cn
