NÁVOD NA OBSLUHU FZV 2102-E Fieldmann

d'akujeme mnohokrát za prejavenú dôveru!

Pred prvým uvedením prístroja do prevádzky si bezpodmienečne prečítajte tento návod

na obsluhu! Nájdete v ňom všetky pokyny na bezpečné používanie a dlhú životnosť prístroja.

Bezpodmienečne dodržujte všetky bezpečnostné pokyny uvedené v tomto návode!

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY 32
2. SYMBOLY 32
3. BEZPEČNOSTNÉ POKYNY 34
4. ÚČEL POUŽITIA 35
5. POPIS STROJA (Obr. 1) 36
6. MONTÁŽ STROJA 37
7. VÝMENA NOŽOV 39
8. NASTAVENIE VERTIKUTÁTORA....40
9. UVEDENIE DO PREVÁDZKY (obr. 11)......40
10. ÚDRŽBA....41
11. VERTIKUTÁCIA / PREVZDUŠNENIE....41
12. TECHNICKÉ ÚDAJE 42
13. LIKVIDÁCIA 43

1. VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

Výrobok starostlivo vybalte a dajte pozor, aby ste nevyhodili žiadnu časť obalového materiálu, skôr ako nájdete všetky súčasti výrobku.
Výrobok uchovávaíte na suchom mieste mimo dosahu detí.
Čítajte všetky upozornenia a pokyny. Zanedbanie pri dodržiavaní varovných upozornení a pokynov môže mat za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

Obal

Výrobok je umiestnený v obale brániacom poškodeniam pri transporte. Tento obal je surovinou a je preto možné ho odovzdať na recykláciu.

Návod na použitie

Skôr ako začnete so strojom pracovať, prečítajte si nasledujúce bezpečnostné predpisy a pokyny na používanie. Oboznámte sa s obslužnými prvkami a správnym používaním zariadenia. Návod dôkladne uschovajte pre prípad neskoršej potreby. Minimálne počas záruky odporúčame uschovať originálny obal vrátane vnútorného baliaceho materiálu, pokladničný doklad a záručný list.
V prípade prepravy zabaľte stroj späť do originálnej škatule od výrobcu, zaistíte si tak maximálnu ochranu výrobku pri prípadnom transporte (napr. sťahovaní alebo odoslaní do servisného strediska).

Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuie tiež pokyny na obsluhu, údržbu a opravy.
Výrobca nepreberá zodpovednosť za nehody alebo škody vzniknuté následkom nedodržiavania tohto návodu.

2. SYMBOLY

POZOR! Po vypnutí vertikutátora sa nôž ešte chvíľu otáča!

Udržujte bezpečnú vzdialenosť!

Pozor, rotujúce nože!

	Pozor! Pred uvedením do prevádzky si pozorne prečítajte návod na obsluhu a všeobecné bezpečnostné pokyny!
	Nepracujte za dažďa, ani za zhoršených klimatických podmienok!
	Pozor, po vypnutí vertikutátora sa nôž ešte chvíľu otáča!
	Majte kábel zdroja napájania v dostatočnej vzdialenosti od čepelí.
	Udržujte bezpečnú vzdialenost’!
	Pozor, rotujúce nože! Ostrý(é) nôž (nože). Chráněte sa pred poranením a stratou prstov končatín!
	Pri práci používajte ochranné pomôcky.
	Pred vykonaním nastavenia stroja alebo jeho údržby, alebo pokial’ sa elektrické prívodné vedenie zachytilo alebo je poškodené, vždy vypnite motor a vytiahnite vidlicu zo zásuvky elektrickej siete!

3. BEZPEČNOSTNÉ POKYNY

Đakujeme vám, že ste si kúpili tento záhradný vertikutátor. Skôr ako ho začnete používať, prečítajte si, prosím, pozorne tento návod na obsluhu a uschovajte ho na prípad d’alšieho použitia.

Skontrolujte elektricky vertikutátor pred každým použitím.
Nepoužívajte elektricky vertikutátor, ak sú poškodené alebo opotrebené bezpečnostné zariadenia (spúšťacia páčka, bezpečnostné blokovanie, zadné veko alebo kryt).
Nikdy pristroj nepoužívajte so zablokovanými alebo chýbajúcimi bezpečnostnými zariadeniami.

POZNÁMKA: Dbajte na to, aby boli dotiahnuté všetky matice a skrutky a aby bol vertikutátor v dobrom prevádzkovom stave.

Pred začatím práce urobte prehliadku priestoru, ktorý sa má prevzdušníť.

Skontrolujte pracovní ú oblasť, či v nej nie sú cudzie predmety (napr. kamene, vetvy, povrazy), a prípadne ich odstráňte.

Správne používanie / Zodpovednosť

POZOR! Nebezpečenstvo! Nebezpečenstvo úrazu! Vertikutátor môže spôsobit vážne zranenia!

Nedávajte ruky alebo nohy do blízkosti valca vertikutátora.
Zodpovedáte za bezpečnosť spôsobov použitia uvedených v týchto pokynoch.
Pracujte iba za dobrej viditel'nosti.
Počas používania neotvárajte zadné veko.
Oboznámte sa s okolím vášho pracovného priestoru. Skontrolujte prípadné nebezpečenstvá, ktoré nemusia byř kvôli hluku zariadenia počutelné.
Na ochranu vašich nôh noste pevnú obuv a dlhé nohavice.
Dbajte na to, aby vaše nohy boli v bezpečnej vzdialenosti od pohybujúcich sa častí.
Dbajte na to, aby nikde v blízkosti pracovnej oblasti neboli žiadni iní l'udia (najmä deti) alebo zvieratá.
* Vertikutátor tlačte vždy rýchlosťou chôdze.
Prevádzková poloha: dbajte na to, aby ste mali pri práci bezpečnú oporu nôh.
Budte obzvlášť opatrní pri zmene smeru na svahu.

POZOR! Bud'te mimoriadne opatrní pri chôdzi vzad. Mohli by ste sa potknúf!

Nepoužívajte elektricky vertikutátor za dažďa alebo za vlhkých či mokrých podmienok.
Nepracujte s vertikutátorom v blízkosti okrajov bazénov alebo záhradných jazierok.
Dodržujte, prosím, všetky miestne obmedzenia týkajúce sa hlučnosti.

Prerušenie práce

Ak prerušite prácu, uložte zariadenie na bezpečné miesto. Odpojte od sieťovej zástrčky! Ak prerušite prácu, aby ste sa mohli presunúť do iného pracovného priestoru, vždy počas presunu vypnite elektrický vertikutátor. Presuňte páku na vyrovnávanie opotrebenia do transportnej polohy.

Držte predlžovací kábel z dosahu valca vertikutátora!
Nikdy nepoužívajte elektrický vertikutátor za dažďa.
Dodržujte, prosím, predpísané miestne časy pokoja.
Je potrebné pravidelne kontrolovať prípojný/predlžovací kábel, či nie je poškodený a či nevykazuje známky opotrebenia.
Ak je poškodený prípoiný/predlžovací kábel, okamžite odpoíte sieťovú prípoiku.
* Predlžovacia zásuvka pre predlžovací kábel musí byť vodovzdorná, aby chránila proti striekaniu vody, alebo musia byť prepojovacie zásuvky pre predlžovacie káble vyrobené z gumy alebo musia mať gumový obal.
* Predlžovacie káble musia spíňať požiadavky DIN VDE 0620.
Používajte iba schválené predlžovacie káble so zodpovedajúcim prierezom kábla. Porad'te sa so svojím elektrotechnikom.
* Pre predlžovacie káble je potrebné používať pripájacie príslušenstvo.
* Pre prenosné zariadenia používané vonku odporúčame používať prúdové chrániče s hodnotou zvyškového prúdu 30 mA. Vo Švajčiarsku je používanie prúdových chráničov povinné.

4. ÚČEL POUŽITIA

Zamýšl'ané použitie

Elektrický vertikutátor FZV 4003 E je určený na prevzdušňovanie trávnikov a trávnatých plôch v súkromných domácich záhradách a záhradkách. Nie je určený na použitie vo verejných zariadeniach, parkoch, športových ihriskách, na komunikáciách, v polnohospodárstve a lesníctve.

⚠️ POZOR! Aby nedošlo k úrazu, nesmie sa elektrický vertikutátor používať na prerezávanie kríkov, živých plotov a krovín. Ďalej sa nesmie elektrický vertikutátor používať na vyrovnávanie nerovností pôdy.

1. Priskrutkujte stredný diel držadla s nasadeným zaistením pre prívodný kábel, pomocou rýchloupínacej páky a skrutky držadla (obr. 3).

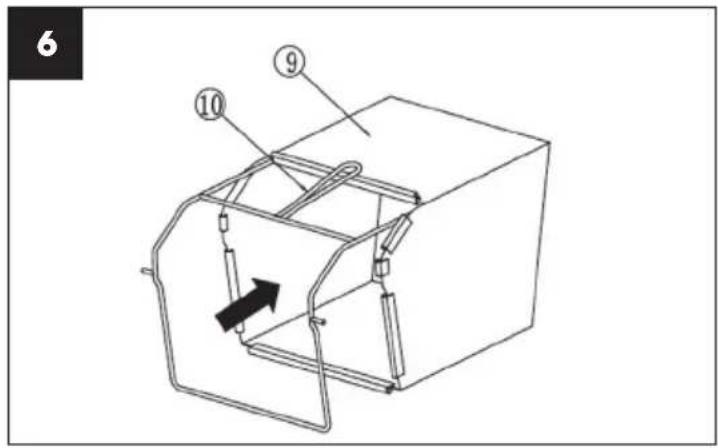

1. Vložte kovový rám ⑩ do látkového zberného koša ⑨ a pripevnite všetky príchytky na l'avú, pravú a zadnú tyč rámu. Uistite sa, či sú všetky príchytky správne zaistené (obr. 6).

1. Montáž celkom zostaveného zberného koša na vertikutátor (obr. 7).

C. Umiestnite úplne zostavený zberný kôš na upevňovacie body v zadnej časti šasi tak, ako je znázornené.

D. Na vrch zberného koša umiestnite ochranný kryt ⑪. Skontrolujte správne usadenie zberného koša.

POZNÁMKA: Na použitie bez zberu pokosenej trávy sa môže vertikutátor používať bez zberného koša s ochranným krytom ⑪ v spodnej polohe.

7. VÝMENA NOŽOV

NEBEZPEČENSTVO!

Valce môžu spôsobit zranenie!

Pred výmenou, odpojte stroj od elektrickej siete a vyčkajte, kým sa valec neprestane točif.

Pri výmene používajte pracovné rukavice.

1. Vyskrutkujteskrutku① na spodnej strane šasi (obr. 8).

1. Valec ③ zdvihnite pod uhlom a vytiah nite ho (obr. 9).

1. Nasuňte druhý valec na hnací hriadel tak, aby čap ⑤ zapadol do zodpovedajúcej časti v hnacom hriadeli ④ (obr. 10).

2. Znovu zaistite dotiahnutím skrutky ① (obr. 8)

8. NASTAVENIE VERTIKUTÁTORA

POZOR!

Pracovná híbka s vertikutačným valcom by mala byť max. 3 mm. Prevzdušňovací valec s pružinami by mal pri práci kopírovať povrch zeme. Nastavenie prílišnej pracovnej híbky bez viditelného opotrebenia nožov/pružín môže spôsobíť poškodenie valca vertikutátora alebo preťaženie a zničenie motora. Poškodíť môže aj trávnik.

Na zachovanie odporúčanej pracovnej híbky použite Ovládanie nastavenia pracovnej híbky (obr. 1, bod 8).

POZNÁMKA: Nože a pružiny vertikutátora podliehajú pri používaní opotrebeniu v dôsledku spôsobu, akým pracuje. Čím intenzívnejšie sa vertikutátor používa, tým väčšie je opotrebenie nožov či pružín.

Tvrdá alebo veľmi suchá pôda urýchľuje proces opotrebenia, takisto ako nadmerné používanie. Ak budú v dôsledku opotrebenia nožov výsledky vašej práce s aerátorom stále horšie, je možné valce vertikutátora nastaviť tak, aby sa vždy dodržala pracovná híbka uvedená vyššie.

9. UVEDENIE DO PREVÁDZKY (OBR. 11)

Pred opätovným spustením sa uistite, či sa nôž prestal točit'. Rýchlo nezapínajte a nevypínajte.

Spustenie

Na pohodlnú prácu s vertikutátorom je najlepšie začať pracovať v mieste, ktoré je najbližšie k napájaciemu zdroju, a postupovať smerom od napájacieho zdroja.
Trávnik vertikutujte/prevzdušňujte v pravom uhle od napájacieho zdroja a umiestnite napájací kábel na tú stranu, ktorá už bola ošetrená.
POZOR! Pri práci nenechávajte motor príliš namáhať, obzvlášť v ťažkých podmienkach. Ak je motor namáhaný, poklesnú otáčky motora a vy začujete zmenu zvuku motora. Hneď ako sa to stane, prestaňte pracovať, uvolínite spínaciu páku a znížte híbku vertikutácie/prevzdušňovania. Ak tak neurobíte, mohlo by dôjst’ k poškodeniu stroja.
POZNÁMKA: Motor je chránený bezpečnostnou poistkou, ktorá sa aktivuje v okamihu, keď dôjde k zadretiu listov alebo ak dôjde k preťaženiu motora. Hneď ako sa tak stane, vypnite stroj a vytiahnite zástrčku z napá-jacieho zdroja. Bezpečnostná poistka sa zresetuje iba v prípade, ak je uvoľnená spínacia páka. Odstráňte všetky prekážky a vyčkajte niekoľko minút, než sa zresetuje bezpečnostná poistka, a vy ste mohli pokračovať v práci. V tomto okamihu nemanipulujte so spínacou pákou, pretože to predlžuje čas resetu bezpečnostnej poistky. Ak dôjde k opätovnému vypnutiu stroja, zvýšte opäť híbku vertikutácie/prevzdušnenia, čím znížite zaťaženie motora.

12. TECHNICKÉ ÚDAJE

Menovitý výkon 1300 W

Pracovný záber 32 cm

Pracovná híbka ....+10 až - 12 mm

Objem koša 40 l

Hmotnosť 11,0 kg

Trieda ochrany IPX4

Pracovné otáčky valca ....3 600 ot./min

Garantovaná hladina akustického výkonu.... L_w = 96 dB(A)

Vibrácie 3,6 m/s ^2 K=1,8 m/s ^2

13. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Použitý obalový materiál odložte na miesto určené obcou na ukladanie odpadu.

Stroj a jeho príslušenstvo sú vyrobené z rôznych materiálov, napr. z kovu a plastov.

Poškodené súčiastky odovzdajte do triedeného zberu. Informujte sa na príslušnom úrade.

Tento výrobok spíňa všetky základné požiadavky smerníc EÚ, ktoré sa naň vzťahujú.

Zmeny v texte, dizajne a technických špecifi káciách sa môžu meniř bez predchádzajúceho upozornenia a vyhradzujeme si právo na ich zmenu.

Preklad originálneho návodu na použitie.
