PSR-R300 - Клавиатура YAMAHA - Бесплатное руководство пользователя

Тип продукта	Портативная клавиатура (синтезатор)
Модель	Yamaha PSR-R300
Количество клавиш	61 (стандартного размера, C1–C6)
Чувствительность к силе нажатия	Да (Touch Response, 3 уровня)
Полифония	32 ноты
Количество тембров	108 панельных + 12 ударных + 1 звуковых эффектов + 359 XGlite
Количество стилей	106 встроенных + флэш-память
Количество композиций	102 встроенные + 5 пользовательских + флэш-память
Эффекты	Реверберация (9 типов), Chorus (4 типа), Гармония (26 типов), Sustain
Дисплей	ЖК-экран с задней подсветкой
Разъемы	PHONES/OUTPUT, SUSTAIN, MIDI IN/OUT, DC IN 12V
Питание	Адаптер переменного тока PA-3C (или аналог) / 6 батарей AA (1,5 В)
Потребляемая мощность	10 Вт
Габариты (Ш×Г×В)	945 × 370 × 128 мм
Вес	4,9 кг (без батарей)
Поддерживаемые стандарты	GM System Level 1, XGlite, Style File Format (SFF)
Функции обучения	Yamaha Education Suite (3 урока: Слушай и учись, Ритмика, Ожидание), словарь аккордов
Запись	5 пользовательских композиций, 2 дорожки
Комплектация	Пюпитр, руководство пользователя
Дополнительные аксессуары	Адаптер PA-3C, педаль FC4/FC5, подставка L-2C/L-2L, наушники HPE-150/30, переходник UX16

Часто задаваемые вопросы - PSR-R300 YAMAHA

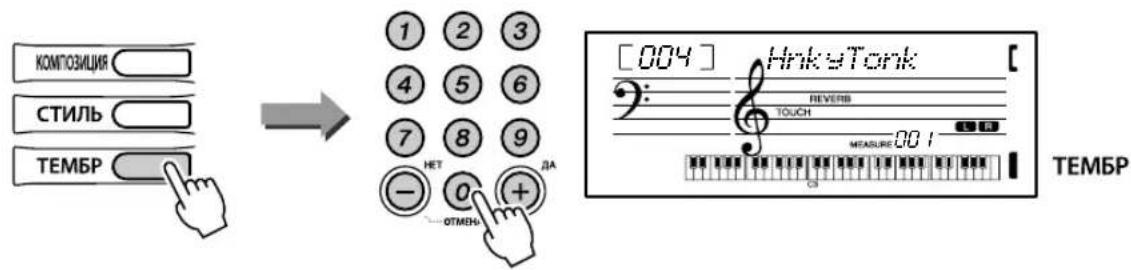

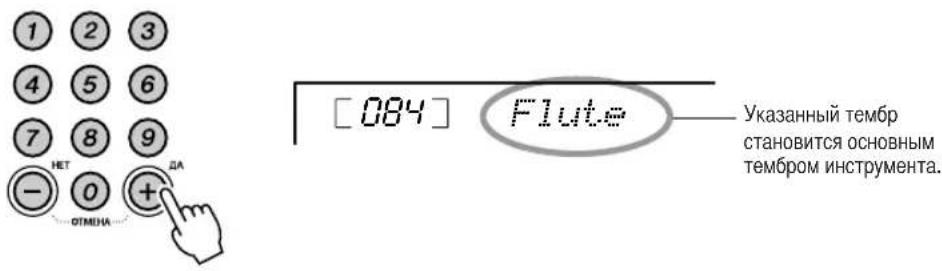

Как изменить тембр на Yamaha PSR-R300?

Нажмите кнопку [ТЕМБР], затем с помощью цифровых кнопок [0]–[9] или [+]/[-] выберите нужный номер тембра из списка (стр. 70 руководства).

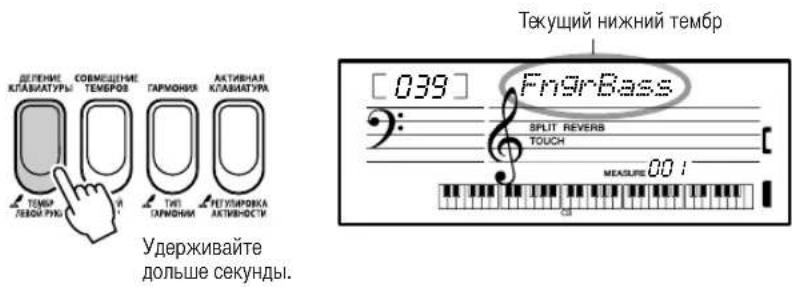

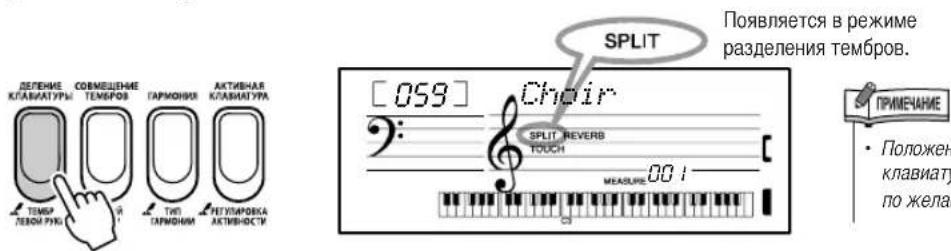

Как использовать режим разделения клавиатуры (Split)?

Нажмите кнопку [ДЕЛЕНИЕ КЛАВИАТУРЫ]. Слева от точки разделения (по умолчанию F#2) будет звучать нижний тембр. Чтобы изменить нижний тембр, удерживайте кнопку [ДЕЛЕНИЕ КЛАВИАТУРЫ] более секунды и выберите нужный.

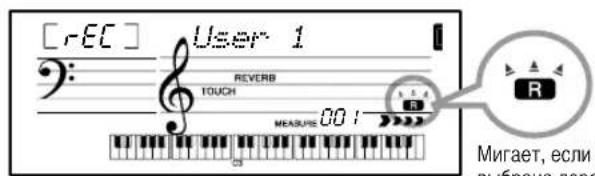

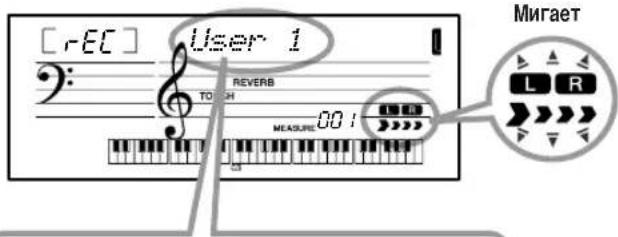

Как записать свою игру?

Нажмите кнопку [ЗАПИСЬ]. Будет предложена свободная пользовательская композиция (103–107). Начните играть на клавиатуре для начала записи. Для остановки и сохранения нажмите [СТАРТ/СТОП].

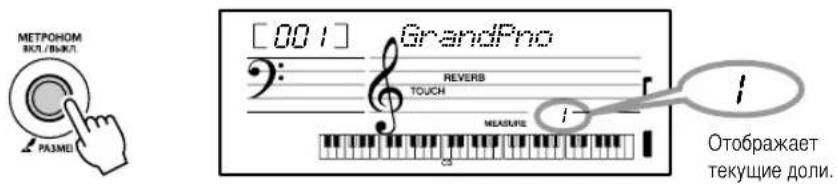

Как включить метроном?

Нажмите кнопку [МЕТРОНОМ ВКЛ./ВЫКЛ.]. Для настройки темпа нажмите [ТЕМП] и выберите значение от 11 до 280. Для изменения тактового размера удерживайте [МЕТРОНОМ ВКЛ./ВЫКЛ.] более секунды.

Как подключить инструмент к компьютеру?

Используйте MIDI-кабели (вход/выход) или опциональный переходник USB-MIDI UX16. Настройте режим ПК через функцию [ФУНКЦИЯ] (параметр PC Mode) в соответствии с вашим программным обеспечением (см. стр. 63).

Как сбросить настройки до заводских?

Для очистки всех данных резервного копирования: выключите питание, затем включите его, удерживая крайнюю правую белую клавишу. Для очистки флэш-памяти: удерживайте крайнюю правую белую клавишу и три крайние черные клавиши при включении питания (см. стр. 31).

Почему нет звука при игре?

Проверьте уровень громкости регулятором [ГРОМКОСТЬ]. Убедитесь, что не подключены наушники (разъем PHONES/OUTPUT отключает динамики). Проверьте, включено ли питание. Если используется батарейное питание, замените элементы.

Как использовать готовые наборы стилей?

Нажмите кнопку [ГОТОВЫЕ НАБОРЫ СТИЛЕЙ] и выберите желаемый набор (например, 051 MoonLit). Затем играйте аккорды левой рукой в диапазоне аккомпанемента – автоматически выберется подходящий тембр и стиль.

Как добавить эффект реверберации?

Нажмите кнопку [РЕВЕРБ. ВКЛ./ВЫКЛ.] для включения/выключения. Для выбора типа реверберации удерживайте эту кнопку более секунды и выберите тип (например, Hall, Room) цифровыми кнопками. Глубину можно отрегулировать в меню функций.

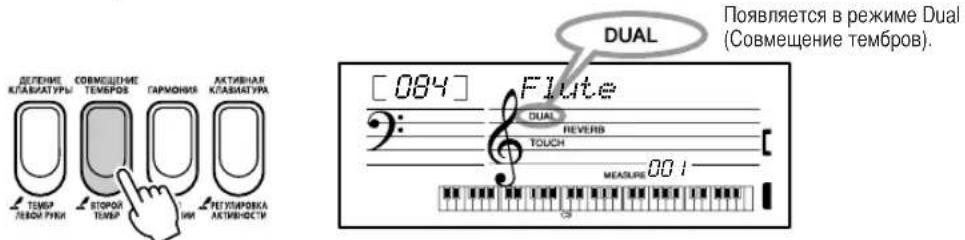

Можно ли играть двумя тембрами одновременно?

Да, используйте режим Dual (Совмещение тембров). Нажмите кнопку [СОВМЕЩЕНИЕ ТЕМБРОВ]. Дополнительный тембр выбирается автоматически или его можно изменить, удерживая эту кнопку более секунды.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PSR-R300 YAMAHA

Руководство пользователя

SPECIAL MESSAGE SECTION

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ, ПРЕЖДЕ ЧЕМ ПРИСТУПАТЬ К ЭКСПЛУАТАЦИИ

* Храните это руководство в безопасном месте. Оно вам еще понадобится.

ПРЕДУПРЕЖДЕНИЕ

Во избежание серьезных травм и даже смерти от удара электрическим током, а также короткого замыкания, повреждения оборудования, пожара и других инцидентов всегда соблюдайте следующие меры безопасности:

Источник питания/адаптер переменного тока

• Используйте только напряжение, заданное для инструмента. Это напряжение указано на инструменте.
• Используйте только указанный адаптер (РА-3С или аналогичный, рекомендованный корпорацией Yamaha). Использование неправильного адаптера может привести к повреждению или перегреву инструмента.
• Периодически проверяйте вилку электроинструмента и удаляйте с нее грязь и пыль.
• Шнур адаптера переменного тока не должен находиться рядом с источниками тепла (нагревателями, радиаторами и др.). Не допускайте также чрезмерного сгибания и повреждения шнура, не ставьте на него тяжелые предметы и держите его в таком месте, где на него нельзя наступить, задеть ногой или что-нибудь по нему перекатить.

Не открывать

- Не открывайте инструмент и не пытайтесь разобрать или модифицировать его внутренние компоненты. В инструменте нет компонентов, которые должен обслуживать пользователь. При появлении неисправности немедленно прекратите эксплуатацию и обратитесь за помощью к квалифицированным специалистам центра технического обслуживания корпорации Yamaha.

Беречь от воды

Берегите инструмент от дождя, не используйте его рядом с водой, в условиях сырости и повышенной влажности; не ставьте на него емкости с жидкостью, которая может разлиться и попасть внутрь.

- Никогда не вставляйте и не вынимайте вилку электроинструмента мокрыми руками.

Беречь от огня

- Не ставьте на инструмент горящие предметы, например свечи. Горящий предмет может упасть и вызвать пожар.

Внештатные ситуации

- В случае износа и повреждения шнура или вилки адаптера переменного тока, а также при внезапном исчезновении звука во время эксплуатации, при появлении необычного запаха и дыма немедленно отключите электропитание, выньте вилку адаптера из розетки и обратитесь за помощью к специалистам центра технического обслуживания корпорации Yamaha.

ВНИМАНИЕ!

Во избежание нанесения серьезных травм себе и окружающим, а также повреждения инструмента

и другого имущества, помимо прочих, всегда соблюдайте следующие меры безопасности:

Источник питания/адаптер переменного тока

• При отключении кабеля от инструмента или от электросети беритесь за вилку, а не за кабель.
• Когда инструмент не используется, а также во время грозы отключайте адаптер переменного тока.
• Не подключайте инструмент к одной электрической розетке с другими устройствами (например, через тройник). Это может привести к снижению качества звука или перегреву розетки.

Батарея

• Всегда проверяйте, что батареи вставлены правильно в соответствии с полярностью +/- Несоблюдение этого правила может привести к перегреву, пожару или протеканию батарей.
• Всегда заменяйте одновременно все батареи. Не используйте новые батареи вместе со старыми. Не используйте батареи разных типов, например щелочные вместе с марганцевыми, батареи разных производителей или разные типы батарей одного производителя, так как это может привести к перегреву, пожару или протеканию батарей.

• Не держите батареи близко к огню.

• Не пытайтесь перезарядить батареи, не предназначенные для перезарядки.

• Если батареи разрядились или инструмент не будет использоваться длительное время, во избежания протекания батарей, удалите их из инструмента.
• Не давайте батареи детям.
• Если батареи протекли, избегайте контакта с вытекшей жидкостью. В случае попадания этой жидкости в глаза, рот или на кожу, немедленно промойте их водой и обратитесь к врачу. Жидкость, используемая в батареях, – это едкое вещество, способное вызвать потерю зрения или химические ожоги.

Место установки

• Во избежание деформации панели и повреждения внутренних компонентов берегите инструмент от чрезмерной пыли и сильной вибрации и не используйте его при очень высокой или низкой температуре (например, на солнце, рядом с нагревателем или в машине в дневное время).

• Не используйте инструмент в непосредственной близости от телевизора, радиоприемника, стереоборудования, мобильного телефона и других электроприборов. В противном случае в инструменте, телевизоре или радиоприемнике могут возникнуть помехи.

• Во избежание случайного падения инструмента не оставляйте его в неустойчивом положении.

• Перед перемещением инструмента отсоедините подключенный к нему адаптер и другие кабели.
• Перед настройкой изделия убедитесь, что используемая электророзетка легко доступна. В случае возникновения каких-либо неполадок немедленно выключите инструмент и отключите его от электросети. Даже если питание выключено, изделие продолжает потреблять электроэнергию в минимальном количестве. Если изделие не используется в течение длительного времени, отключите шнур питания от электросети.
• Используйте только подставку, специально предназначенную для инструмента. Для крепления стойки или подставки используйте только винты, поставляемые в комплекте. В противном случае возможно повреждение внутренних компонентов и падение инструмента.

Подключение

- Перед подключением инструмента к другим электронным компонентам отключите их питание. Перед включением или отключением электронных компонентов установите минимальный уровень громкости. Убедитесь также в том, что на всех компонентах установлен минимальный уровень громкости, а во время игры на инструменте постепенно увеличьте громкость до нужной.

Обслуживание

- Для чистки инструмента пользуйтесь мягкой сухой тканью. Никогда не используйте пятновыводители, растворители, жидкие очистители или чистящие салфетки с пропиткой.

Меры безопасности при эксплуатации

• Не помещайте пальцы или руки в отверстия на инструменте.
• Никогда не вставляйте и не роняйте бумагу, металлические и прочие предметы в отверстия на панели и клавиатуре. Если это случилось, немедленно выключите инструмент и выньте кабель питания из розетки. Затем обратитесь за помощью к специалистам центра технического обслуживания корпорации Yamaha.
• Не кладите на инструмент предметы из винила, пластмассы или резины: это может вызвать выцветание панели или клавиатуры.
• Не облокачивайтесь на инструмент, не ставьте на него тяжелые предметы и не прикладывайте слишком большой силы при пользовании кнопками, выключателями и разъемами.
• Не следует долго работать с высоким или некомфортным уровнем громкости инструмента/устройства или наушников, так как это может привести к потере слуха. При ухудшении слуха или звоне в ушах обратитесь к врачу.

Сохранение данных

Сохранение и резервное копирование данных

- Некоторые элементы данных (см. стр. 31) автоматически сохраняются в качестве резервной копии данных во внутренней памяти даже при выключении питания.

Сохраненные данные также могут быть утеряны из-за неисправности или неправильной работы инструмента. Сохраняйте важные данные на внешнее устройство, например компьютер.

Корпорация Yamaha не несет ответственности за повреждения, вызванные неправильной эксплуатацией или модификацией инструмента, а также за утерянные или испорченные данные.

Всегда выключайте инструмент, если не используете его.

При использовании адаптера переменного тока, даже если выключатель питания находится в состоянии ВЫКЛ., инструмент продолжает потреблять электроэнергию на минимальном уровне. Если инструмент не используется в течение длительного времени, отключите адаптер переменного тока от розетки.

Утилизируйте использованные батареи в соответствии с правилами, принятыми в вашем регионе.

- Иллюстрации и снимки ЖК-экранов приведены в руководстве пользователя только в качестве примеров, в действительности все может выглядеть несколько иначе.

● УВЕДОМЛЕНИЕ ОБ АВТОРСКИХ ПРАВАХ

Этот продукт включает компьютерные программы и содержимое, авторские права на которые принадлежат корпорации Yamaña или право на использование которых получено по лицензии от других фирм. К материалам, защищенным авторскими правами, относятся все без ограничения компьютерные программы, файлы стиля, файлы MIDI, данные WAVE и музыкальные звукозаписи. Любое неправомочное использование этих программ и содержимого не для личного использования запрещено соответствующими законами. Любое нарушение авторских прав преследуется по закону. НЕ СОЗДАВАЙТЕ, НЕ РАСПРОСТРАНЯЙТЕ И НЕ ИСПОЛЬЗУЙТЕ НЕЗАКОННЫЕ КОПИИ.

Копирование коммерческих музыкальных данных, включая MIDI-данные и/или аудиоданные, но не ограничиваясь ими, строго запрещается, за исключением использования в личных целях.

● Товарные знаки

• Windows является зарегистрированным товарным знаком корпорации Microsoft®.
• Названия компаний и продуктов в данном руководстве пользователя являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.

Поздравляем и благодарим за приобретение инструмента Yamaha PSR-R300 PORTATONE!

Перед использованием инструмента внимательно прочитайте это руководство, чтобы в полной мере воспользоваться его преимуществами. Обязательно храните руководство в надежном и удобном месте даже после прочтения и обращайтесь к нему всякий раз, когда необходимо получить более подробную информацию об операциях или функциях.

Форматы и функции

GM System Level 1

«GM System Level 1» – это дополнение к MIDI-стандарту, благодаря которому любые GM-совместимые музыкальные данные могут быть точно воспроизведены любым GM-совместимым тон-генератором независимо от фирмы-изготовителя. Маркировка GM ставится на все программное обеспечение и оборудование, поддерживающее стандарт GM System Level.

XGlite

Стандарт «XGlite» – это упрощенная версия формата высококачественных тонгенераторов XG корпорации Yamaha. Разумеется, с помощью тон-генератора XGlite можно воспроизвести любую песню в формате XG. Однако имейте в виду, что из-за сокращенного набора параметров управления и эффектов некоторые песни могут воспроизводиться не так, как оригинал.

В инструменте есть особый тембр, Portable Grand Piano, созданный на основе достижений технологии стереосэмплирования и с помощью тон-генератора AWM (Advanced Wave Memory) корпорации Yamaha.

Инструмент включает новый набор обучающих средств (Yamaha Education Suite). Благодаря использованию новейших технологий разучивание музыкальных произведений становится как никогда интересным и плодотворным!

Touch Response

Исключительно естественная функция Touch Response (Чувствительность к силе нажатия) с удобным переключателем на передней панели обеспечивает максимальный контроль за тембрами.

Style File

Формат SFF (Style File Format – формат файла стиля) был разработан с учетом всех достижений корпорации Yamaha в области автоаккомпанемента.

Принадлежности, входящие в поставку

В комплект поставки PSR-R300 входят указанные ниже принадлежности. Удостоверьтесь, что все они имеются в наличии.

• Пюпитр
• Руководство пользователя (данная книга)

● Пюпитр

Содержание

Форматы и функции.... 6

Принадлежности, входящие в поставку.... 6

Установка 8

Требования к электропитанию 8

Подключение наушников (разъем PHONES/OUTPUT)...... 9

Подключение педали (разъем SUSTAIN)...... 9

Использование MIDI-разъемов....9

Включение питания....9

Панель управления и разъемы 10

Передняя панель.... 10

Задняя панель 10

— Краткое руководство —

Действие 1

Изменение тембров 12

Попробуйте воспроизвести разные инструментальные тембры.... 12

Одновременная игра двумя тембрами – режим Dual (Совмещение тембров) 13

Воспроизведение разных тембров для правой и левой рук – режим разделения Split...... 14

Игра в тембре рояля.... 15

Набор ударных инструментов.... 15

Действие 2

Звуковые эффекты 17

Действие 3

Воспроизведение композиций 18

Выбор и прослушивание конкретной композиции ..... 18

Действие 4

Игра со стилем 20

Выбор ритма стиля.... 20

Игра со стилем 21

Действие 5

Воспроизведение из готовых наборов стилей 23

Действие 6

Игра с метрономом 24

Запуск метронома.... 24

Действие 7

Запись собственного исполнения 27

Запись собственного исполнения.... 27

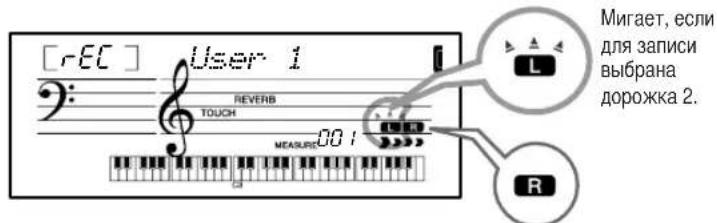

Запись на заданную дорожку 28

Удаление композиций пользователя 30

Резервное копирование и инициализация 31

Резервное копирование .... 31

Инициализация.... 31

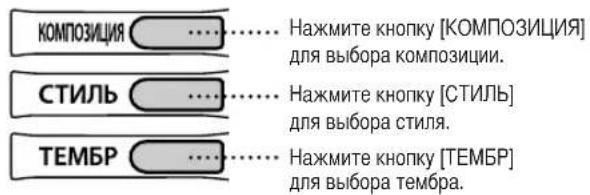

Основные операции и экраны 32

Основные операции 32

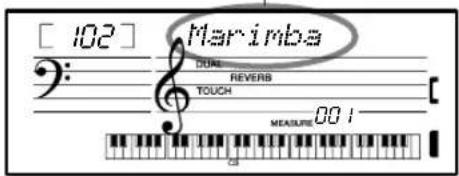

Экран.... 34

Разучивание композиций 35

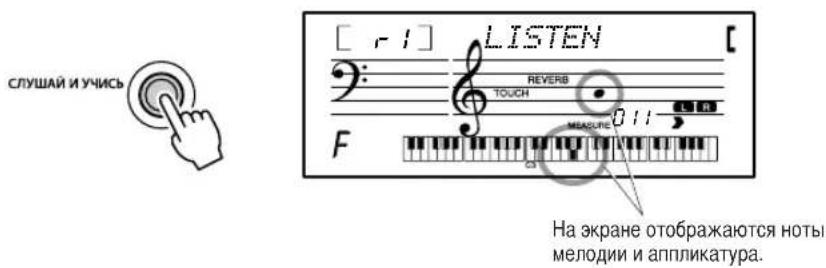

Урок 1 (Слушай и учись) ...... 35

Урок 2 (Ритмика).... 37

Урок 3 (Ожидание) 38

Настройки композиций 39

Изменение тональности мелодии.... 39

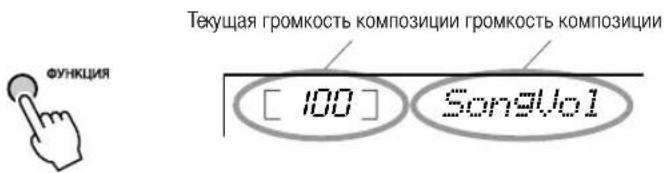

Громкость композиции.... 39

Отключение звука.... 40

Практика – условие совершенства.... 41

Играйте, используя различные эффекты 42

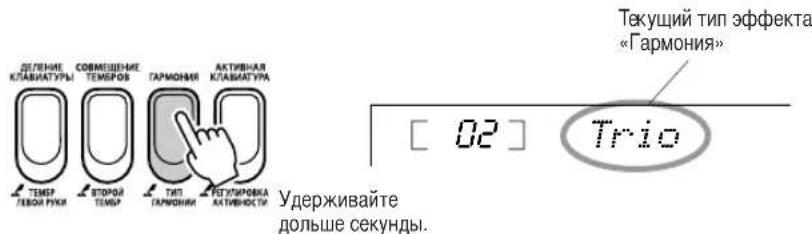

Добавление эффекта «Гармония»...... 42

Добавление эффекта реверберации ....43

Добавление эффекта Chorus.... 44

Добавление эффекта Sustain ....44

Полезные исполнительские функции 45

Чувствительность к силе нажатия 45

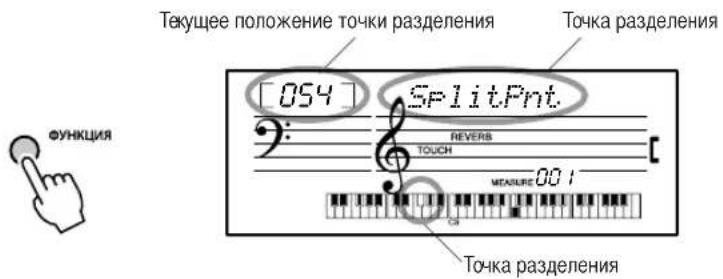

Установка точки разделения клавиатуры 46

Транспонирование.... 46

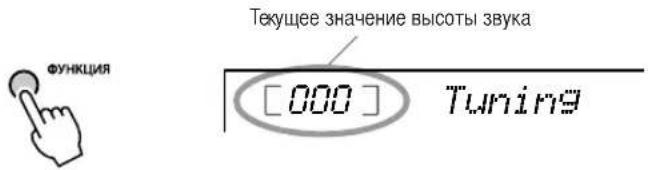

Функция Tuning.... 47

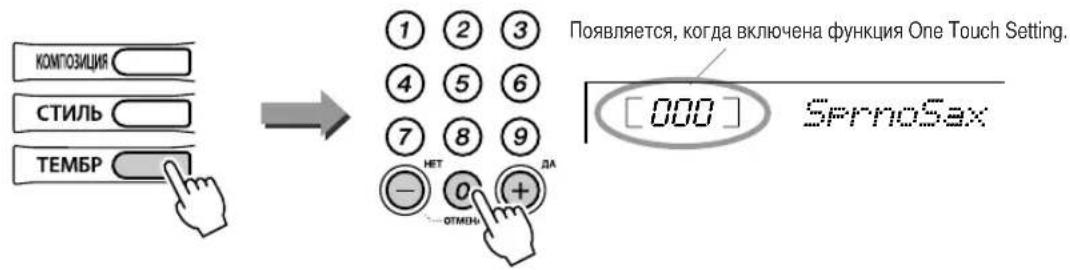

Функция One Touch Setting.... 47

Изменение темпа композиции или стиля.... 48

Настройка параметров тембра 48

Функции стиля (автоаккомпанемент) 49

Различные способы начать и завершить воспроизведение стиля.... 49

Части стиля (разделы).... 51

Настройка громкости стиля.... 53

Использование файлов стиля.... 54

Исполнение аккордов автоаккомпанемента 55

Легкие аккорды 55

Стандартные аккорды ....55

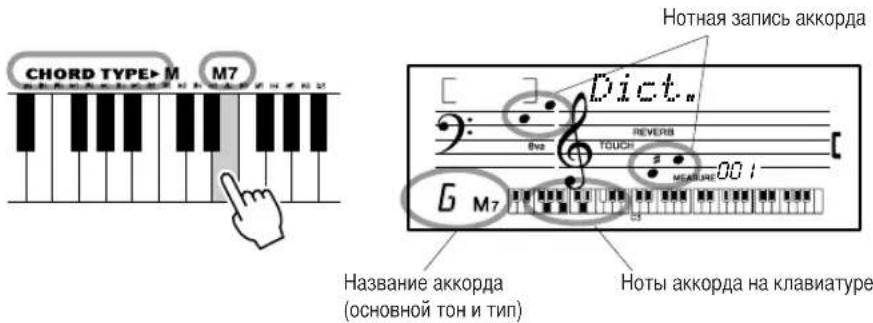

Поиск аккордов в словаре.... 57

Настройки функций 59

Выберите параметр и измените значение.... 59

O MIDI-интерфейсе 61

Что такое MIDI 61

Что можно делать с данными MIDI 61

Передача исполнительских данных на другой инструмент и обратно....62

Передача данных между PSR-R300 и компьютером...... 65

Устранение неполадок....69

Список тембров.... 70

Максимальная полифония.... 70

Список установок ударных инструментов 76

Список стилей .... 79

Список готовых наборов стилей 80

Список типов эффектов....81

MIDI-интерфейс, таблица характеристик.... 82

Формат MIDI-данных....84

Таблица эффектов.... 84

Технические характеристики 85

Предметный указатель....86

Обязательно выполните следующие действия, ПРЕЖДЕ ЧЕМ включать питание.

Требования к электропитанию

Хотя инструмент может работать как от дополнительного адаптера переменного тока, так и от батарей, корпорация Yamaha рекомендует по возможности использовать адаптер переменного тока. Он безопаснее батарей с экологической точки зрения и гораздо экономичнее.

■ Адаптер переменного тока

① Убедитесь, что питание инструмента отключено (подсветка экрана выключена).

⚠️ ПРЕДУПРЕЖДЕНИЕ

• И спользуйте только указанный тип адаптера (РА-3С или равноценный, рекомендованный к применению корпорацией Yamaha). Использование других адаптеров может нанести непоправимый вред адаптеру и инструменту.

② Подключите адаптер переменного тока к разъему питания синтезатора.

③ Подключите адаптер к электросети.

⚠️ ВНИМАНИЕ!

- О тключайте адаптер переменного тока, если инструмент не используется, а также во время грозы.

Батареи

① Откройте крышку отсека для батарей, расположенную на нижней панели инструмента.

② Вставьте шесть новых батарей. Обратите внимание на маркировку полярности на боковой части отсека.

③ Закройте и защелкните крышку отсека, убедившись, что она крепко встала на место.

⚠️ ВНИМАНИЕ!

• Н иногда не подсоединяйте или не отсоединяйте адаптер переменного тока, если в инструмент вставлены батареи и включено питание. Это повлечет выключение питания и может привести к потере переданных данных, а также к потере передаваемых или записываемых данных.

Для работы инструмента требуется шесть батарей 1,5 В размером «АА», LR6 или аналогичные батареи. (Рекомендуются щелочные батареи.) Если заряд батареи слишком низкий для нормальной работы инструмента, возможно снижение громкости, искажение звука и т. п. В этом случае необходимо заменить батареи, соблюдая основные меры предосторожности, приведенные ниже.

ВНИМАНИЕ!

• Для этого инструмента используйте щелочные батареи. Другие типы батарей (включая аккумуляторные) могут вызвать перепады напряжения при понижении заряда батареи. Это может привести к потере данных во флэш-памяти.

- У бедитесь, что батареи установлены в нужном положении с соблюдением правильной полярности (как показано на рисунке). Неправильно установленные батареи могут стать причиной перегрева, пожара или утечки едких химикалий.

- Когда батареи разряжаются, замените весь набор из шести батарей. НЕ ИСПОЛЬЗУЙТЕ старые батареи вместе с новыми. Не используйте одновременно разные типы батарей (например щелочные и марганцевые).

- Если инструмент долго не будет использоваться, выньте батареи, чтобы избежать возможной утечки электролита.

• П ри передаче данных во флэш-память пользуйтесь адаптером переменного тока. Во время такой операции батареи (включая аккумуляторные) могут быстро разряжаться. Если при передаче данных батареи разрядились, все переданные и передаваемые данные будут утеряны.

Все необходимые подключения следует выполнить ДО включения питания.

Подключение наушников (разъем PHONES/OUTPUT)

PSR-R300 Когда вы подключаете шнур к этому разъему, колонки автоматически отключаются. Разъем PHONES/OUTPUT можно также использовать как внешний выход.

К разъему PHONES/OUTPUT можно подключить усилитель клавиатуры, стереосистему, микшер, магнитофон или другое линейное устройство для передачи выходного сигнала от инструмента к подключенному устройству.

ПРЕДУПРЕЖДЕНИЕ

- Н е следует долго использовать наушники при повышенном уровне громкости. Это может привести к нарушению слуха.

ВНИМАНИЕ!

• Ч тобы не повредить динамики, на внешних устройствах перед подключением следует установить минимальную громкость и выключить питание. Несоблюдение этих мер предосторожности может привести к поражению электрическим током или повреждению оборудования. Установите на всех устройствах минимальную громкость и во время игры на инструменте постепенно увеличивайте ее до необходимого уровня.

Подключение педали (разъем SUSTAIN)

Функция Sustain позволяет воспроизвести длительное звучание нот при нажатии дополнительной педали. Подключите к этому разъему педальный переключатель FC4 или FC5 и используйте его для включения или выключения эффекта «сустейн».

ПРИМЕЧАНИЕ

• П еред включением питания убедитесь, что педальный переключатель правильно подсоединен к разъему SUSTAIN.
- Н е нажимайте на педаль в момент включения питания. Это изменяет принятую полярность педали, что приводит к ее обратному действию.

Использование MIDI-разъемов

Имеющиеся MIDI-разъемы позволяют подсоединять к инструменту другие MIDI-инструменты или компьютер. (Дополнительная информация содержится на стр. 61.)

ПРИМЕЧАНИЕ

• Для подключения MIDI-устройств необходимо использовать MIDI-кабели (продаваемые отдельно). Приобрести их можно, например, в музыкальных магазинах.

Включение питания

Установите минимальную громкость, повернув регулятор [ГРОМКОСТЬ] влево, и включите питание, нажав переключатель [ВКЛ./ВЫКЛ.]. Повторное нажатие приводит к отключению питания.

При включении питания сохраненные во флэш-памяти данные (см. стр. 31) загружаются в инструмент. Если во флэш-памяти не сохранена резервная копия данных, при включении питания восстанавливаются исходные настройки производителя.

ВНИМАНИЕ!

- П ри использовании адаптера переменного тока – даже при выключенном питании – инструмент продолжает потреблять электроэнергию в малых количествах. Если инструмент долго не используется, отключите от сети адаптер переменного тока и/или выньте батареи.

ВНИМАНИЕ!

- Н и в коем случае не отключайте питание, если на экран выведено сообщение «Writing!». Это может повредить внутреннюю флэш-память и привести к потере данных.

■ Передняя панель

① Переключатель [ВКЛ./ВЫКЛ.] ...... стр. 9, 32

② Регулятор [ГРОМКОСТЬ] ...... стр. 9, 32

В режиме урока

③ ЧАСТЬ УРОКА

Кнопка [Л] ...... стр. 36

Кнопка [П] ...... стр. 36

В режиме записи

③ Кнопка [ЗАПИСЬ ДОРОЖКИ 2] ...... стр. 29

Кнопка [ЗАПИСЬ ДОРОЖКИ 1] ...... стр. 29

④ Кнопка [СЛУШАЙ И УЧИСЬ]......стр. 36

⑤ Кнопка [РИТМИКА]...... стр. 37

⑥ Кнопка [ОЖИДАНИЕ] ...... стр. 38

⑦ Кнопка [ФУНКЦИЯ]...... страницы 59, 33

⑧ Кнопка [КОМПОЗИЦИЯ] ...... страницы 18, 33

⑨ Кнопка [СТИЛЬ]...... страницы 20, 33

⑩ Кнопка [ТЕМБР]...... стр. 12, 33

⑪ Цифровые кнопки [0]–[9], [+/ДА], [-/НЕТ]...... стр. 33

⑫ Кнопка [ДЕМО]...... стр. 19

⑬ Кнопка [МЕТРОНОМ ВКЛ./ВЫКЛ.] ...... стр. 24

В режиме композиции

⑭ Кнопка [А-В ПОВТОР]...... стр. 41

⑮ Кнопка [НАЗАД]...... стр. 19

⑯ Кнопка [ВПЕРЕД]...... стр. 19

⑲ Кнопка [ПАУЗА]...... стр. 19

В режиме стиля

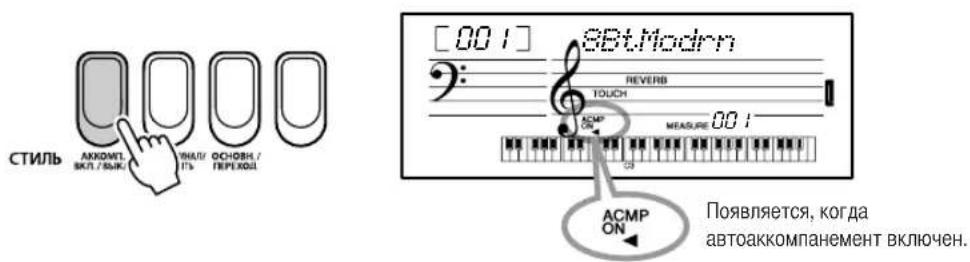

⑭ Кнопка [АККОМП. ВКЛ./ВЫКЛ.] ...... стр. 21

⑮ Кнопка [ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ]......стр. 51

⑯ Кнопка [ОСНОВН./ПЕРЕХОД]...... стр. 51

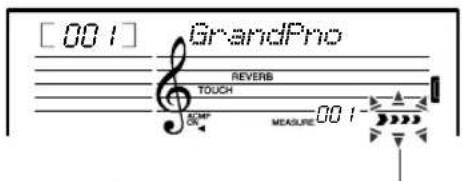

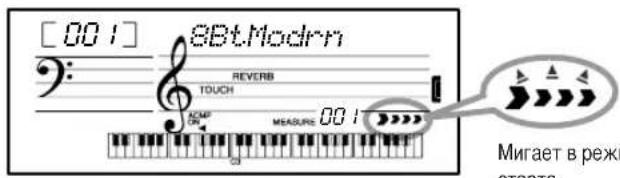

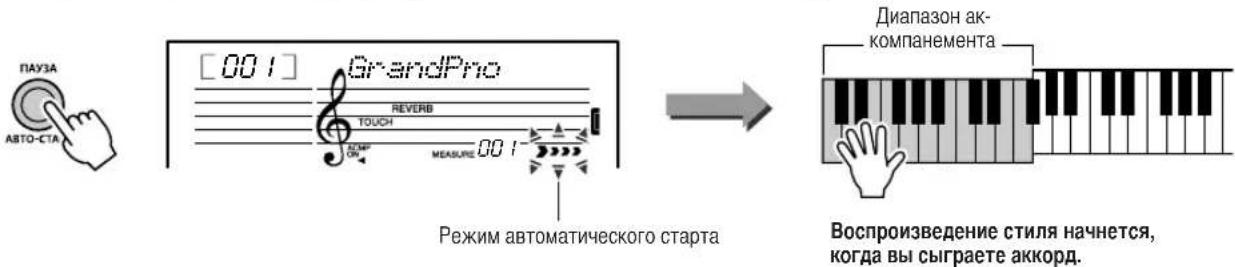

⑲ Кнопка [АВТО-СТАРТ] ...... стр. 21

⑰ Кнопка [ТЕМП]......стр. 48

18 Кнопка [ЗАПИСЬ] ...... стр. 27

20 Кнопка [СТАРТ/СТОП]......стр. 32

21 Кнопка [РОЯЛЬ]......стр. 15

②2 Кнопка [ГОТОВЫЕ НАБОРЫ СТИЛЕЙ]...... стр. 23

23 Кнопка [РЕВЕРБ. ВКЛ./ВЫКЛ.] .... стр. 43

24 Кнопка [ДЕЛЕНИЕ КЛАВИАТУРЫ]...... стр. 14

25 Кнопка [СОВМЕЩЕНИЕ ТЕМБРОВ] ...... стр. 13

26 Кнопка [ГАРМОНИЯ] ...... стр. 42

27 Кнопка [АКТИВНАЯ КЛАВИАТУРА] ...... стр. 45

23 Наборы ударных....стр. 16

Задняя панель

29 Разъемы MIDI IN/OUT ...... стр. 61

30 Разъем SUSTAIN......стр. 9

31 Разъем PHONES/OUTPUT ...... стр. 9

32 Разъем DC IN 12V......стр. 8

■ Передняя панель

Список стилей (стр. 76)

■ Задняя панель

Попробуйте воспроизвести разные инструментальные тембры

Кроме тембра фортепьюно, можно выбрать и исполнить множество других инструментальных тембров, включая гитару, трубу и флейту. Выбранный тембр становится основным.

1 Нажмите кнопку [ТЕМБР].

Отображаются номер и название тембра.

2 Выберите тембр.

Выберите нужный тембр цифровыми кнопками [0]-[9], [+], [-].

См. список тембров на стр. 70.

3 Сыграйте на клавиатуре.

Попробуйте выбрать другой тембр и играть в нем.

Одновременная игра двумя тембрами – режим Dual (Совмещение тембров)

Можно выбрать второй тембр, который будет дополнять основной, выбранный на предыдущей странице. Игра с двумя тембрами называется игрой в режиме совмещения тембров.

Играйте в режиме совмещения тембров

Нажмите кнопку [СОВМЕЩЕНИЕ ТЕМБРОВ], чтобы включить функцию Dual (Совмещение тембров).

При включенной функции Dual можно играть второй тембр в дополнение к основному.

Чтобы выключить режим совмещения тембров и играть только основной, снова нажмите кнопку [СОВМЕЩЕНИЕ ТЕМБРОВ].

Выбор дополнительного тембра

Наиболее подходящий дополнительный тембр выбирается автоматически каждый раз, когда включается режим Dual, но можно выбрать любой другой дополнительный тембр.

1 Удерживайте нажатой кнопку [СОВМЕЩЕНИЕ ТЕМБРОВ] дольше одной секунды.

На экране на несколько секунд появится сообщение «D. Voice», а затем – название дополнительного тембра.

Текущий дополнительный тембр

Удерживайте дольше секунды.

• М ожно перейти к экрану настроек дополнительного тембра. Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «D. Voice», затем выберите дополнительный тембр.

2 Выберите дополнительный тембр.

Выберите нужный дополнительный тембр цифровыми кнопками [0]-[9], [+], [-].

См. список тембров на стр. 70.

Воспроизведение разных тембров для правой и левой рук – режим разделения Split

В режиме разделения тембров можно играть разные тембры слева и справа от точки разделения клавиатуры. Основной и дополнительный тембры можно играть справа от точки разделения клавиатуры, а слева от нее играть еще один тембр, который называется «Нижним тембром».

Играйте в режиме разделения тембров

Нажмите кнопку [ДЕЛЕНИЕ КЛАВИАТУРЫ], чтобы включить функцию Split (Разделение тембров).

Если включена функция Split, слева от точки разделения можно играть нижний тембр.

Если необходимо выключить нижний тембр, нажмите кнопку [ДЕЛЕНИЕ КЛАВИАТУРЫ], чтобы отключить функцию разделения тембров.

Выберите нижний тембр

Следуя приведенной ниже процедуре, можно выбрать другой нижний тембр.

1 Удерживайте нажатой кнопку [ДЕЛЕНИЕ КЛАВИАТУРЫ] дольше одной секунды.

На экране на несколько секунд появится сообщение «S. Voice», а затем – название нижнего тембра.

2 Выберите нижний тембр

Выберите нужное разделение тембров цифровыми кнопками [0]-[9], [+], [-].

См. список тембров на стр. 70.

Игра в тембре рояля

Если вы хотите просто играть в тембре рояля, то все, что нужно сделать, – это нажать одну кнопку.

Нажмите кнопку [РОЯЛЬ]

Тембр «Grand Piano 001» автоматически станет основным тембром.

Набор ударных инструментов

Ударные – это набор барабанных и перкуссионных инструментов.

Если выбрать тембр ударных (номера 109-121), прямо на клавиатуре можно воспроизводить различные звуки ударных инструментов.

1 Нажмите кнопку [ТЕМБР].

2 Выберите нужный набор ударных инструментов.

Выберите один из тембров от 109 до 121 при помощи цифровых кнопок [0]-[9], [+], [-].

Пример: 109, Standard Kit 1 (Стандартный набор 1)

[109] Std.Kit1

● Список ударных инструментов

109 Standard Kit 1 116 Jazz Kit
110 Standard Kit 2 117 Brush Kit
111 Room Kit 118 Symphony Kit
112 Rock Kit 119 SFX Kit 1
113 Electronic Kit 120 SFX Kit 2
114 Analog Kit 121 Sound Effect Kit
115 Dance Kit

3 Попробуйте нажать клавиши по очереди.

Вы услышите бонго, конга, маракасы и т. д. – полный набор звуков ударных и перкуссионных инструментов.

Подробные сведения об инструментах и назначениях клавиш можно найти в списке ударных инструментов на стр. 76.

● Пример: 109, Standard Kit 1 (Стандартный набор 1)

Значки над клавишами показывают, какой звук из стандартного набора ударных инструментов «Standard Kit 1» присвоен каждой клавише.

— Краткое руководство — Звуковые эффекты

Этот инструмент также позволяет воспроизводить широкий диапазон уникальных звуковых эффектов. Попробуйте нажать клавиши по очереди и насладитесь звуками! Нажимая разные клавиши, можно услышать лай собаки, журчание бегущей воды, скрип двери и много других уникальных эффектов.

2 Выберите «Sound Effect Kit» (Набор звуковых эффектов)

Выберите тембр 121 при помощи цифровых кнопок [0]-[9], [+], [-].

[121] SE Kit

3 Попробуйте нажать клавиши по очереди.

Попробуйте нажать клавиши по очереди и насладитесь звуками. Не забудьте про черные клавиши!

На клавиатуре можно воспроизвести различные звуковые эффекты: лай, вой, блеяние, крики и многое другое.

После прослушивания этих звуков нажмите кнопку [РОЯЛЬ], чтобы вернуть тембр инструмента к настойке по умолчанию – к тембру «001 Grand Piano».

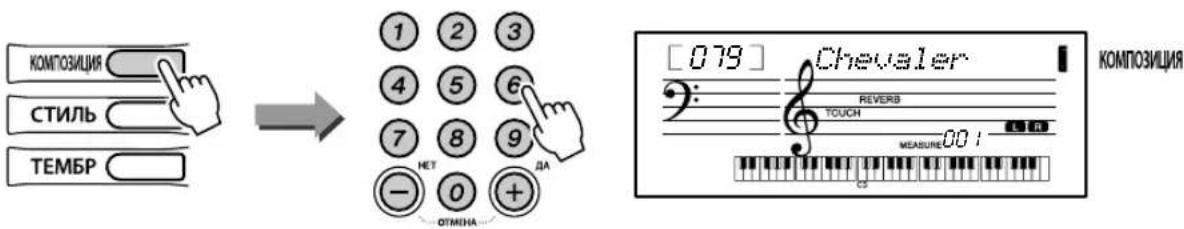

Выбор и прослушивание конкретной композиции

В этом инструменте имеются 102 встроенные композиции. Прослушивание композиций.

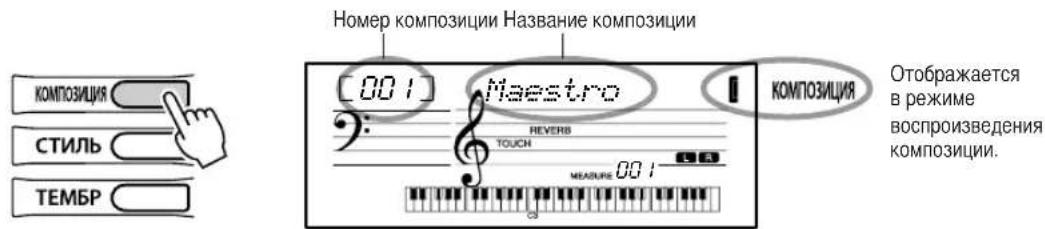

Отображаются номер и название композиции.

2 Выберите нужную композицию цифровыми кнопками [0]-[9], [+], [-].

См. список композиций на следующей странице.

001–102	Встроенные композиции (см. следующую стр.)
103–107	Композиции пользователя (композиции, которые вы записали в своем исполнении)
108–	Композиции, переданные с компьютера, см. на стр. 67

3 Нажмите кнопку [СТАРТ/СТОП].

Начнется воспроизведение композиции.

Композицию можно остановить в любой момент, нажав кнопку [СТАРТ/СТОП].

- Можно проигрывать композиции, записанные с инструмента или перенесенные с компьютера. Процесс проигрывания этих композиций тот же, что и для встроенных композиций.

● Другие действия

Кнопка [НАЗАД]...... Если нажать ее во время воспроизведения, перематывает композицию назад (во время обратной перемотки звук не слышен). Если эту кнопку нажать при остановленном воспроизведении, она уменьшает номер такта.

Кнопка [ВПЕРЕД] ...... Если нажать ее во время воспроизведения, перематывает композицию вперед. Если эту кнопку нажать при остановленном воспроизведении, она увеличивает номер такта.

Кнопка [ПАУЗА]...... Временно приостанавливает воспроизведение. Чтобы возобновить воспроизведение с той точки, в которой оно было приостановлено, нажмите эту кнопку еще раз.

● Использование кнопки [ДЕМО]

Нажмите кнопку [ДЕМО] для последовательного воспроизведения композиций 001, 002, ... 029, 030, и эти композиции будут циклически воспроизводиться, начиная с первой композиции 001.

Воспроизведение можно остановить в любой момент, нажав кнопку [ДЕМО].

● Список композиций

Номер Название композиции
Русская композиция
001* Маестро (Р. Паулс)
002* Миплион алых роз (Р. Паулс)
003* Надо же (В. Кузьмин)
004* Дорогие мои старики (И. Саруханов)
005* Всегда быть рядом (А. Зацепин)
006* Вологда (Б. Мокроусов)
007* Снег кружится (С. Березин)
008* На два дня (С. Березин)
009* Куда уходит детство? (А. Зацепин)
010* Наш сосед (Б. Потемкин)
011* Плот (Ю. Лоза)
012* Снегопад (А. Экимян)
013* Этот мир (А. Зацепин)
014* Темная ночь (А. Лукьянов)
015* Шаланды (Н. Богословский)
016* Городские цветы (М. Дунаевский)
017* Вернисаж (Р. Паулс)
018* Малиновка (Э. Ханок)
019* Букет (А. Барыкин)
020* Россия (А. Днепров)
021*	На теплоходе музыка играет (В. Добрынин)
022* Есть только миг (А. Зацепин)
023* Где же ты была (В. Добрынин)
024* Арго (А. Басипая)
025* Королева красоты (А. Бабаджанян)
026* Черный кот (Ю. Саульский)
027* Вся жизнь впереди (А. Экимян)
028* Птица счастья (А. Пахмутова)
029* Музыкант (К. Никольский)
030* Прощай! (В. Добрынин)
Классические мелодии
031*	Waltz (The Sleeping Beauty)(Р. I. Tchaikovsky)
032* Air (Orchestral Suite) (J. S. Bach)
033* Miruetto/Boccherini (L. Boccherini)
034* Sicliano/J. S. Bach (J. S. Bach)
035* Menuet (L'ArlOsienne) (G. Bizet)
036* Slavonic Dances op.72-2 (А. Dvorák)
037* Largo (From the New World) (А. Dvorák)

Номер Название композиции
038* Pizzicato Polka (J. Strauss II)
039* Romanze/Beethoven (L. v. Beethoven)
040* Swan Lake (P. I. Tchaikovsky)
041* Sicilienne/FaurO (G. Fauré)
042* Meditation (Thaïs) (J. Massenet)
043* Serenade/Haydn (F. J. Haydn)
044* Grand March (Aida) (G. Verdi)
045*	Le Cygne (Le Carnaval des Animaux)(C. Saint-Saëns)
046*	Wachet auf, ruft uns die Stimme BWV. 645(J. S. Bach)
Народные мелодии
047* Beautiful Dreamer (S. C. Foster)
048* Amazing Grace (Traditional)
049* O du lieber Augustin (Traditional)
050* London Bridge (Traditional)
051 My Darling Clementine (Traditional)
052 Grandfather's Clock (H. C. Work)
053 Mary Had a Little Lamb (Traditional)
054 Yankee Doodle (Traditional)
055 Ten Little Indians (Traditional)
056	When the Saints Go Marching In(Traditional)
057 Little Brown Jug (Traditional)
058 Oh! Susanna (S. C. Foster)
059 American Patrol (F. W. Meacham)
060 Camptown Races (S. C. Foster)
061 Jingle Bells (J. S. Pierpont)
Соло на фортельяно
062 Für Elise (L. v. Beethoven)
063 Valse op.64-1 “Petit Chien” (F. Chopin)
064 Menuett/Beethoven (L. v. Beethoven)
065	Andante grazioso (Sonate K.331)(W. A. Mozart)
066 24 Preludes op.28-7 (F. Chopin)
067	Melodie (Album für die Jugend)(R. Schumann)
068	Fröhlicher Landmann (Album für die Jugend) (R. Schumann)
069	Von fremden LKndern und Menschen (Kinderszenen) (R. Schumann)

Номер Название композиции
070 Träumerei (Kinderszenen) (R. Schumann)
071 Thema (Impromptus D.935-3) (F. Schubert)
072 Menuett BWV. Anh.116 (J. S. Bach)
073 Invention Nr.1 (J. S. Bach)
074 Gavotte/J. S. Bach (J. S. Bach)
075 Arietta/Grieg (E. Grieg)
076 To a Wild Rose (E. A. MacDowell)
077 Tango/Albeniz (I. AlbOniz)
078 La Fille aux Cheveux de Lin (C. A. Debussy)
079 La Chevaleresque (J. F. Burgmüller)
080 Pastorale (J. F. Burgmüller)
081 The Entertainer (S. Joplin)
Фортепьяно с оркестром
082 Londonderry Air (Traditional)
083 Twinkle Twinkle Little Star (Traditional)
084 Funiculi Funicula (L. Denza)
085 Nocturne op.9-2 (F. Chopin)
086	Etude op.10-3 “Chanson de L'adieu” (F. Chopin)
087	Ave Maria/J. S. Bach - Gounod (J. S. Bach/C. F. Gounod)
088 Jesus bleibet meine Freude (J. S. Bach)
089 Menuett BWV. Anh.114 (J. S. Bach)
090	Piano Concerto No.21 2nd mov. (W. A. Mozart)
091 Der Vogelfänger bin ich ja (W. A. Mozart)
092 Romanze (Serenade K.525) (W. A. Mozart)
093 Die Schlittenfahrt K.605-3 (W. A. Mozart)
094 Ave Verum Corpus (W. A. Mozart)
095 Liebesträume Nr.3 (F. Liszt)
096 O Mio Babbino Caro (G. Puccini)
097 Chanson du Toreador (G. Bizet)
098 Frühlingslied (F. Mendelssohn)
099 Ode to Joy (L. v. Beethoven)
100 O Christmas Tree (Traditional)
101 Deck the Halls (Traditional)
102 Silent Night (F. Gruber)

- Композиции, помеченные звездочкой (*), не имеют партии левой руки. Поэтому урок применим только для партии правой руки.

- Некоторые классические и/или народные композиции были отредактированы с целью уменьшения продолжительности или для облегчения исполнения и, следовательно, могут не совпадать с оригиналом.

Выбор ритма стиля

Функция «Стиль» предоставляет партии сопровождения и ритма в широком спектре музыкальных жанров, в том числе рок, блюз, техно и многое другое. Вот как воспроизводится ритм стиля. Звуки ритма состоят из звуков перкуссионных инструментов.

1 Нажмите кнопку [СТИЛЬ].

Отображаются номер и название стиля.

2 Выберите стиль.

Выберите нужный стиль цифровыми кнопками [0]-[9], [+], [-]. См. список стилей на стр. 76.

[016] HH Light

Можно также выбрать файлы стилей, имеющиеся в продаже. Для этого необходимо выполнить загрузку файлов стилей из компьютера на инструмент и зарегистрировать файлы стилей, начиная с номера 107. (Дополнительную информацию о загрузке данных см. на стр. 67, а о регистрации стилей – на стр. 54.) Воспроизведение файлов стилей осуществляется так же, как воспроизведение встроенных стилей. Если файл стиля не зарегистрирован, при выборе номера стиля 107 появится сообщение «No Data» («Нет данных»).

3 Нажмите кнопку [СТАРТ/СТОП].

Начнется воспроизведение ритма стиля.

Композицию можно остановить в любой момент, нажав кнопку [СТАРТ/СТОП].

- Поскольку стили категории «Фортепиано» (098-106) не имеют ритмической части, если начать воспроизведение только в ритмическом режиме, не будет слышно никакого звука. Чтобы использовать эти стили, включите автоаккомпанемент и играйте на клавиатуре, как описано на страницах 21–22. (Будут звучать только басовая и аккордная части аккомпанемента.)

Игра со стилем

На предыдущей странице вы узнали, как выбирать свой любимый ритм стиля. Сейчас вы узнаете, как расширить этот ритм сопровождением басов и аккордов и использовать все это в качестве аккомпанемента во время игры.

1 Нажмите кнопку [СТИЛЬ] и выберите стиль.

2 Включите автоаккомпанемент.

Нажмите кнопку [АККОМП. ВКЛ./ВЫКЛ.]. Нажмите кнопку АККОМП. ВКЛ./ВЫКЛ.] снова, чтобы выключить автоаккомпанемент.

● Когда автоаккомпанемент включен...

На клавишах слева от точки разделения (54; F#2) играются только аккорды.

Эти клавиши называются «диапазоном автоаккомпанемента».

• М естоположение точки разделения клавиатуры можно изменить. См раздел «Установка точки разделения клавиатуры» на стр. 46.

3 Включите автоматический старт.

Нажмите кнопку [АВТО-СТАРТ].

Мигает в режиме авто- старта.

Когда включен режим готовности к автоматическому старту, воспроизведение стиля начинается, как только вы сыграете аккорд в диапазоне автоаккомпанемента клавиатуры. Режим готовности к автоматическому старту можно отключить, нажав кнопку [АВТО-СТАРТ].

4 Стиль начнет воспроизводиться, как только вы сыграете первый аккорд в разделе аккомпанемента клавиатуры.

Не знаете, как играть аккорды? Нет проблем! Этот инструмент способен играть аккорды, даже если вы нажимаете всего одну клавишу.

Попытайтесь сыграть на двух-трех клавишах в диапазоне автоаккомпанемента (подойдут любые ноты). Нажатие разных клавиш приводит к разным результатам.

Подробные инструкции по игре аккордов см. на стр. 55.

5 Попробуйте играть аккорды левой рукой, а композицию – правой.

6 Мелодию можно остановить в любой момент, нажав кнопку [СТАРТ/СТОП].

Воспроизведение из готовых наборов стилей

Если вы хотите воспроизвести музыку любимого стиля, но не уверены, как выбрать лучший тембр и стиль для этой музыки, выберите соответствующий стиль из готовых наборов стилей. Параметры панели будут автоматически настроены для идеального сочетания звуков и стиля.

1 Нажмите кнопку [ГОТОВЫЕ НАБОРЫ СТИЛЕЙ].

[001] AIvFever

На экране появится название готового набора стилей.

2 Выберите готовый набор стилей.

Обратившись к списку на панели или к списку готового набора стилей на стр. 80 данного руководства, с помощью цифровых кнопок [0] – [9], [+], [-] выберите готовый набор стилей. Выберите элемент, наиболее соответствующий образу композиции, которую хотите воспроизвести. В этом примере выберите «051 MoonLit».

[OS1] MoonLit

3 Играйте аккорды левой рукой, а композиции – правой.

Стиль «джаз» начнет проигрываться при воспроизведении левой рукой аккорда, расположенного слева от точки разделения (стр. 46). Информацию о воспроизведении аккордов см. на стр. 55.

Для остановки воспроизведения нажмите кнопку [СТАРТ/СТОП].

Запуск метронома

В инструмент встроен метроном с изменяемым темпом и частотой сигналов. Играйте в наиболее удобном для вас темпе.

Запуск метронома

Попробуйте играть с метрономом. Запустите его, нажав кнопку [МЕТРОНОМ ВКЛ./ВЫКЛ.].

Чтобы остановить метроном, еще раз нажмите кнопку [МЕТРОНОМ ВКЛ./ВЫКЛ.].

Установка темпа метронома

1 Нажмите кнопку [ТЕМП], чтобы отобразить значение темпа.

2 Установите темп метронома при помощи цифровых кнопок [0]-[9], [+], [-]. Значение темпа можно изменять в диапазоне от 11 до 280.

Настройка числа долей в такте и длины каждой доли

В примере выполняется настройка тактового размера 5/8.

1 Нажмите и удерживайте нажатой кнопку [МЕТРОНОМ ВКЛ./ВЫКЛ.] дольше секунды, чтобы выбрать функцию настройки числа долей в функции «TimeSigN».

2 С помощью цифровых кнопок [0]–[9], [+], [-] выберите число долей в такте.

В первой доле каждого такта звучит колокольчик, в остальных долях – щелчок метронома. Если присвоить этому параметру значение «00», то во всех долях будет звучать только щелчок метронома без звука колокольчика в начале каждого такта.

Значение этого параметра можно изменять в диапазоне от 0 до 60. Для данного примера выберите 5.

• Т актовый размер метронома должен соответствовать воспроизводимому стилю или песне, поэтому при воспроизведении стиля или песни эти параметры нельзя изменить.

3 Несколько раз нажмите кнопку [ФУНКЦИЯ], чтобы выбрать функцию настройки длины доли «TimeSigD».

Появится текущее значение длины доли.

4 С помощью кнопок [+], [-] выберите длину доли.

Выберите необходимую длину для каждой доли: 2, 4, 8 или 16 (половинная нота, четверть, восьмая нота или шестнадцатая нота). Для данного примера выберите значение 8.

Настройка громкости метронома

1 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «MetroVol».

2 Установите громкость метронома цифровыми кнопками [0]-[9], [+], [-].

Запись собственного исполнения

Запись собственного исполнения

Можно записать до пяти образцов собственного исполнения в виде композиций пользователя (пользователи 1-5: номера композиций 103-107). Мелодию пользователя можно рассматривать, как ящик письменного стола, в котором хранится запись вашего исполнения. Не забывайте, что вместе с собственным исполнением можете также записать стиль (содержащий изменения аккордов).

1 Нажмите кнопку [ЗАПИСЬ].

Отображается наименьший номер незаписанной композиции пользователя (композиции с номерами 103-107), которую можно записать. Если хотите выбрать номер композиции, которую будете записывать, пользуйтесь кнопками [+] и [-].

• В пять композиций пользователя можно записать в общей сложности примерно 10000 нот или 5500 изменений аккордов.

- Как только вы нажмете кнопку [ЗАПИСЬ], аккомпанемент нельзя будет включить или отключить.

После выбора нужной композиции для записи можно также выбрать стиль. Для этого нажмите кнопку [СТИЛЬ] и выберите номер стиля, пока светится индикатор аккомпанемента АСМР.

Режим записи можно выключить, еще раз нажав кнопку [ЗАПИСЬ] (предратят мигать).

2 Начало записи.

Запись начнется, когда вы станете играть на клавиатуре.

Если вы начнете играть слева от точки разделения клавиатуры при включенном автоаккомпанементе, начинает звучать стиль, который записывается вместе с исполнением.

⚠️ ВНИМАНИЕ!

- Если все композиции пользователя (композиции с номерами 103–107) содержат записанные данные, автоматически выбирается композиция 103. В этом случае данные, хранящиеся в композиции 103, будут перезаписаны, поэтому убедитесь, что не уделяете материал, который хотели бы оставить!

3 Остановка записи.

Нажатие кнопки [СТАРТ/СТОП] останавливает запись и сохраняет данные в композицию пользователя. (Выводится сообщение о процессе записи «Writing!».)

Чтобы воспроизвести только что записанное исполнение, нажмите кнопку [СТАРТ/СТОП].

- Чтобы записать исполнение вместе со стилем, включите автоаккомпанемент (см. действие 1-2 на стр. 21) и начните запись согласно инструкциям.

(Индикатор«АСМР ОН» светится.)

- Чтобы записать только исполнение, выключите автоаккомпанемент и начните обычную запись.

(Индикатор «АСМР ОН» не светится.)

⚠️ ВНИМАНИЕ!

• Н и в коем случае не отключайте питание, если на экран выведено сообщение «Writing!». Это может повредить внутреннюю флэш-память и привести к потере данных.

⚠️ ВНИМАНИЕ!

- И мейте в виду, что любые сбои питания во время записи – отключение электричества, включение/выключение адаптера переменного тока или разряженные батареи – приведут к потере данных.

ПРИМЕЧАНИЕ

• Для резервного копирования композиций пользователя на компьютер используйте приложение Musicsoft Downloader (стр. 65).

Запись на заданную дорожку

Пользовательская композиция формируется на двух дорожках: дорожка 1 и дорожка 2. Вы можете указать дорожку, на которую будет производиться запись.

О записи на дорожки

Если начать запись, задав определенную дорожку, она будет переписана (существующие данные удаляются и заменяются новой записью).

композиция пользователя

На дорожку 1 можно записывать только собственное исполнение. На дорожку 2 можно записывать или стиль, или исполнение, что дает композицию пользователя, изображенную ниже.

Композиция пользователя Композиция пользователя

ПРИМЕЧАНИЕ

- E сли следовать приведенным выше инструкциям, ваше исполнение будет записано на дорожку 1, а стиль (если он воспроизводится) – на дорожку 2.

ПРИМЕЧАНИЕ

- Н ельзя записать сигналы метронома и настройки функций Transpose (Транспонирование), Tuning (Настройка) и Reverb Level (Уровень реверберации). - Н ельзя изменять указанные ниже настройки и состояние кнопок. Новые настройки не будут записаны, если изменения выполнены во время записи.

АККОМП. ВКЛ./ВЫКЛ., точка разделения клавиатуры, тип реверберации, тип эффекта Chorus, тип эффекта Harmonу, кнопка [ФУНКЦИЯ], кнопка [РОЯЛЬ], кнопка [SOUND EFFECT KIT].

Определение записи дорожки

1 Включите или выключите автоаккомпанемент, в зависимости от того, что хотите записать.

Если хотите записать стиль, включите автоаккомпанемент. Если хотите записать только собственное исполнение на клавиатуре, выключите автоаккомпанемент.

2 Укажите дорожку, на которую хотите выполнить запись.

Если хотите записать стиль, укажите дорожку 2.

Если хотите записать собственное исполнение на клавиатуре, можете указать любую дорожку.

- Запись на дорожку 1 Нажмите одновременно кнопку [ЗАПИСЬ] и кнопку [ЗАПИСЬ ДОРОЖКИ 1].

• И мейте в виду, что, если не указываете дорожку, будут перезаписаны дорожка 1 и дорожка 2.
- М игают оба индикатора, «Л» и «П», указывающие, что вы задали дорожку 1 при включенном автоаккомпанементе. Если хотите записать собственное исполнение, нажмите кнопку [ЗАПИСЬ ДОРОЖКИ 2], чтобы не мигал индикатор «Л». Если хотите записать стиль, нажмите кнопку [ЗАПИСЬ], чтобы отменить запись, и повторите процедуру сначала.

Мигает, если для записи выбрана дорожка 1.

● Запись на дорожку 2

Нажмите одновременно кнопку [ЗАПИСЬ] и кнопку [ЗАПИСЬ ДОРОЖКИ 2].

Мигает, если содержит записанные данные Выключается, если нет записанных данных или включен режим Mute (Отключение звука) (стр. 40) для отключения воспроизведения дорожки.

3 Чтобы выбрать композицию пользователя для записи, нажмите кнопки [+], [-].

[\~EC] User 3

Если хотите записать на дорожку 2 воспроизведение стиля, нажмите кнопку [СТИЛЬ] и выберите нужный стиль.

4 Начало записи

Выполните действия 2 и 3 на стр. 27-28.

Если начнете играть слева от точки разделения клавиатуры при включенном автоаккомпанементе, начинает звучать и записываться стиль. При выключенном автоаккомпанементе записывается только ваше исполнение на клавиатуре (на всех клавишах).

• М ожно записывать новую дорожку, одновременно прослушивая записанную ранее (загорится индикатор дорожки). При записи новой дорожки можно также отключить звук у записанных дорожек (индикатор дорожки исчезнет), нажав кнопку соответствующей дорожки.

Удаление композиций пользователя

Удаление всей пользовательской композиции.

• И з пользовательской композиции нельзя удалить конкретную дорожку.

1 Нажмите кнопку [КОМПОЗИЦИЯ] и с помощью цифровых кнопок [0]-[9], [+], [-] выберите композицию пользователя, которую хотите удалить.

[103] User 1

2 Нажмите и удерживайте кнопку [ЗАПИСЬ] дольше одной секунды.

Появится экран удаления композиции.

[YES] C1rUser1

Удерживайте дольше секунды.

Операцию удаления можно отменить, нажав кнопку [-/НЕТ].

3 Нажмите кнопку [+ДА].

На экране появится запрос на подтверждение.

[YES] Sure?

Операцию удаления можно отменить, нажав кнопку [-/НЕТ].

4 Для удаления композиции нажмите кнопку [+ / ДА].

На время удаления дорожки появляется сообщение «Writing!».

[ ] Writing!

Резервное копирование

Резервное копирование указанных ниже параметров (они поддерживаются даже при отключении питания) выполняется всегда. Если нужно инициировать параметры, воспользуйтесь операцией инициализации, как показано далее. Сохранение настроек на компьютере в качестве резервной копии данных можно выполнить с помощью приложения Musicsoft Downloader (MSD). См. раздел «Передача файла резервной копии из инструмента PSR-R300 в компьютер» на стр. 68.

● Параметры, сохраняющиеся при резервном копировании

• Композиции пользователя
• Номер стиля 107
- Настройки чувствительности к силе нажатия
- Настройки следующих функций: Tuning (Настройка), Split point (Точка разделения), Touch sensitivity (Чувствительность к силе нажатия), Style volume (Громкость стиля), Song volume (Громкость композиции), Metronome volume (Громкость метронома), Demo Cancel (Отмена демонстрации), Panel Sustain (Эффект Sustain)

Инициализация

Эта функция удаляет из флэш-памяти инструмента данные композиций, все данные резервного копирования и восстанавливает первоначальные настройки, принятые по умолчанию. Используются следующие процедуры инициализации.

Очистка данных резервного копирования

Чтобы удалить данные резервного копирования из внутренней флэшпамяти, включите питание, нажав переключатель [ВКЛ./ВЫКЛ.], удерживая нажатой крайнюю правую белую клавишу на клавиатуре. Данные резервной копии будут удалены, и восстановлены значения по умолчанию.

Очистка флэш-памяти

Чтобы удалить данные композиций и стилей, загруженных во внутреннюю флэш-память с компьютера, удерживайте нажатыми одновременно крайнюю правую белую клавишу и три крайние черные клавиши на клавиатуре, затем выключите питание, нажав переключатель [ВКЛ./ВЫКЛ.].

ВНИМАНИЕ!

• П ри выполнении операции очистки данных резервного копирования сохраненные параметры удаляются.

ВНИМАНИЕ!

• П ри выполнении операции очистки флэш-памяти удаляются также данные приобретенных и загруженных композиций и стилей. Убедитесь, что сохранили важные данные на компьютере с помощью приложения Musicsoft Downloader (стр. 68).

Основные операции

Включение питания

Установите минимальную громкость, повернув регулятор [ГРОМКОСТЬ] влево, и включите питание, нажав переключатель [ВКЛ./ВЫКЛ.]. Для выключения питания снова нажмите кнопку [ВКЛ./ВЫКЛ.].

Настройка громкости

Поверните регулятор [ГРОМКОСТЬ].

Для уменьшения громкости поворачивайте против часовой стрелки.

Для увеличения громкости поворачивайте по часовой стрелке.

О кнопке [СТАРТ/СТОП]

Нажмите кнопку [СТАРТ/СТОП] после нажатия кнопки [КОМПОЗИЦИЯ] или [СТИЛЬ], чтобы начать воспроизведение выбранной композиции или стиля (ритма).

Обозначение «Нажать и подержать»

Обозначение «Нажать и поддержать», которое появляется рядом с некоторыми кнопками, показывает, что для вызова взаимосвязанной или другой функции кнопку следует нажать и удерживать нажатой дольше одной секунды.

Пажмите кнопку, чтобы выбрать основную функцию

При выборе основной функции отображается название и номер текущей композиции, стиля и тембра. На этом экране можно выбрать нужную композицию, стиль или тембр.

Пастройки функций (стр. 59)

Кнопка [ФУНКЦИЯ] обеспечивает 34 настройки. При каждом нажатии кнопки [ФУНКЦИЯ] последовательно выбирается элемент для настройки, а значение изменяемого элемента можно видеть на экране. Элементы для настройки можно выбирать в обратном порядке. Удерживая кнопку [ФУНКЦИЯ], нажимайте кнопку [-].

ФУНКЦИЯ

Падайте номер или значение

● Ⅱифровые кнопки [0]-[9]

Цифровые кнопки служат для прямого ввода номера композиции, стиля, тембра или значения параметра. Если номер начинается с одного или двух нулей, эти нули можно опустить.

Пример: выбор тембра 002, Bright Piano.

Нажмите цифровые кнопки [0], [0], [2].

[002] BritePro

● ☐нопки [+], [-]

Чтобы увеличить значение на 1, нажмите и сразу отпустите кнопку [+], а для уменьшения значения на 1, нажмите и сразу отпустите кнопку [-]. Для непрерывного увеличения или уменьшения значения, удерживайте нажатой соответствующую кнопку.

Нажмите и сразу отпустите для уменьшения значения.

Нажмите и сразу отпустите для увеличения значения.

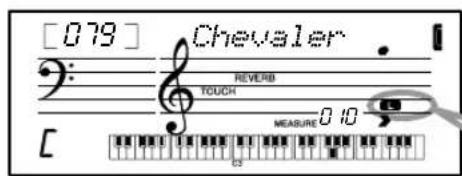

Экран

На основном экране отображаются все текущие основные настройки композиций, стиля и тембра. Кроме того, на нем отображаются индикаторы состояний различных функций.

Отображение нот

Отображаются ноты композиции и аккордов композиции, когда используется функция разучивания композиции, или ноты заданных аккордов, когда используется функция словаря аккордов. В противном случае отображаются ноты композиции, которую вы исполняете на клавиатуре.

• В се ноты за пределами нотного стана указываются символом «8va» в нотной записи.
• Для некоторых аккордов не все ноты могут быть показаны в разделе отображения нот экрана. Это объясняется ограничениями дисплея.

Экран дорожки записи/композиции

Здесь приводятся информация, относящаяся к дорожкам записи или композиции. (См. стр. 27 и 40.)

Светится: дорожка содержит данные

Не светится: дорожка с отключенным звуком или не содержащая данных

Мигает: дорожка выбрана для записи

Такт

Отображает текущий такт во время воспроизведения композиции.

Экран долей

Отображает доли текущего стиля или композиции мигающими стрелками.

Экран аккордов

Отображает название текущего аккорда, который воспроизводится или играется на клавиатуре.

АККОМП. ВКЛ.

Появляется, когда автоаккомпанемент включен.

Экран клавиатуры

Отображает текущие ноты. Отображает ноты мелодии и аккордов композиции, если используется функция разучивания композиции. Также отображает ноты аккорда – когда воспроизводится аккорд или используется функция словаря.

СОВМЕЩЕНИЕ ТЕМБРОВ

Появляется, если включена функция совмещения тембров (стр. 13).

DUAL

ГАРМОНИЯ

Появляется, если включена функция гаромонии (стр. 42).

HARMONY

ДЕЛЕНИЕ КЛАВИАТУРЫ

Появляется, если включена функция разделения клавиатуры (стр. 14).

SPLIT

РЕВЕРБ.

Появляется, когда включена реверберация (стр. 43).

REVERB

АКТИВНАЯ КЛАВИАТУРА

Появляется, когда включена функция активной клавиатуры (стр. 45).

TOUCH

Набор обучающих средств версии 5 компании Yamaha

Можно выбрать любую композицию, которая вам нравится, и использовать ее для упражнений для левой, правой или обеих рук. Функция разучивания композиций Song Lesson помогает за три простых действия научиться исполнять композицию. Композиции, которые могут использоваться с функцией разучивания Lesson, включают композиции, перенесенные из компьютера во флэш-память (только для формата SMF Format 0, см. стр. 65). Процедура передачи композиций описана на стр. 67.

■ Ход разучивания

■ Методы разучивания:

Урок 1 (Слушай и учись)......Слушайте и разучивайте композицию или ритм выбранной композиции.

Урок 2 (Ритмика)......Учитесь играть ноты в правильном ритме одновременно с композицией.

Урок 3 (Ожидание)......Учитесь играть правильные ноты.

Урок 1 (Слушай и учись)

В уроке 1 не обязательно играть на клавиатуре.

В нем будет звучать образец мелодии или аккордов выбранной партии (другими словами, музыкальный материал, который нужно разучить). Слушайте внимательно и запоминайте.

• В этом уроке нельзя использовать композиции пользователя.

1 Выберите нужную композицию для разучивания.

Нажмите кнопку [КОМПОЗИЦИЯ] и выберите композицию (в списке композиций на стр. 19) цифровыми кнопками [0]-[9], [+] и [-]. Если хотите разучить композицию, которую перенесли из компьютера, выбирайте композицию с номера 108.

• Н ельзя выбирать партию во время воспроизведения композиции, прежде чем начнется урок 1. Если в данный момент звучит композиция, вначале остановите ее, а затем начните с действия 2.

Этот инструмент включает 102 встроенные композиции.

Некоторые композиции (как показано ниже) предназначены для разучивания партии правой руки, их нельзя использовать для партии левой руки или для игры обеими руками.

● Композиции для партии правой руки

Номера композиций: 001–050

2 Выберите партию, которую хотите разучить.

Нажмите кнопку [П] для партии правой руки, кнопку [Л] для партии левой руки или одновременно нажмите кнопки [П] и [Л], чтобы выбрать урок для обеих рук. Отображается выбранная партия.

Сообщение «No LPart» (Партия левой руки отсутствует) отображается на экране, если выбирается партия левой руки в одной из композиций 001-050, в которой отсутствуют данные для партии левой руки. Эти композиции нельзя использовать для упражнений левой руки или для обеих рук.

[ ] No LPart.

• Для композиций, перенесенные с компьютера, сообщение «No LPart» (Партия левой руки отсутствует) не выводится, даже если в композиции нет партии левой руки.

3 Начните урок 1.

Нажмите кнопку [СЛУШАЙ И УЧИСЬ], чтобы начать урок 1. Зазвучит мелодия партии, которую вы выбрали в действии 2. Слушайте внимательно и запоминайте.

• П артию можно выбрать даже после начала урока 1 и во время воспроизведения композиции.
• E сли меняется тембр мелодии положение клавиш, указанное на экране, можно сдвинуть (на расстояние, кратное октаве) в зависимости от выбранного тембра.
- У роки 1 – 3 можно выбрать, нажав кнопки [СЛУШАЙ И УЧИСЬ], [РИТМИКА] и [ОЖИДАНИЕ] соответственно.

4 Выйдите из режима урока.

Из режима урока можно выйти в любой момент, нажав кнопку [СТАРТ/СТОП].

Урок 2 (Ритмика)

В этом уроке попробуйте сыграть ноты, соблюдая правильный ритм. Просто сосредоточьтесь на своевременном воспроизведении каждой ноты в соответствии с ритмом аккомпанемента. Пока вы соблюдаете заданный ритм, мелодия будет звучать правильно, даже если вы берете неправильные ноты.

1 Выберите композицию для урока.

2 Выберите партию, которую хотите разучить.

3 Начните урок 2.

Нажмите кнопку [РИТМИКА], чтобы начать урок 2.

Сыграйте ноты, показанные на экране.

Во время урока просто играйте каждую ноту в ритме музыки.

4 Выйдите из режима урока.

Из режима урока можно выйти в любой момент, нажав кнопку [СТАРТ/СТОП].

Оценка

Когда в режиме «Урок 2» или «Урок 3» закончилось разучивание композиции, ваше исполнение оценивается по четырехбалльной шкале: OK, Good (Хорошо), Very Good (Очень хорошо) и Excellent (Отлично).

OK

Good

Very Good

Excellent

• Во время уроков нельзя использовать функции совмещения и разделения тембров.
  • Т о чка разделения клавиатуры фиксируется, изменять ее нельзя. Для упражнений партии левой руки она фиксируется в положении 59 или на ноте В2, для упражнений на аккорды левой руки она фиксируется в положении 54 или на ноте F#2.

- Н ельзя выбирать партию во время воспроизведения композиции, прежде чем начнется урок 2. Если в данный момент звучит композиция, вначале остановите ее, а затем начните с действия 2.

• П артию можно выбрать даже после начала урока 2 и во время воспроизведения композиции.

Урок 3 (Ожидание)

В этом режиме попробуйте играть правильные ноты. Нужные ноты появляются на партитуре и клавиатуре, которые отображаются на экране. Воспроизведение композиции приостанавливается, пока вы не сыграете правильную ноту.

1 Выберите композицию для урока.

2 Выберите партию, которую хотите разучить.

3 Начните урок 3.

Нажмите кнопку [ОЖИДАНИЕ], чтобы начать урок 3.

[ r3] WAITING

Сыграйте ноты, показанные на экране.

Старайтесь играть правильно.

4 Выйдите из режима урока.

Из режима урока можно выйти в любой момент, нажав кнопку [СТАРТ/СТОП].

ПРИМЕЧАНИЕ

• Н ельзя выбирать партию во время воспроизведения композиции, прежде чем начнется урок 3. Если в данный момент звучит композиция, вначале остановите ее, а затем начните с действия 2.

ПРИМЕЧАНИЕ

• П артию можно выбрать даже после начала урока 3 и во время воспроизведения композиции.

Изменение тональности мелодии

Можно изменить тональность композиции на любую другую тональность.

• Н ельзя изменять тональность пользовательской композиции.

1 Выберите композицию и начните ее играть.

См. раздел «Воспроизведение композиций» на стр. 18.

2 Выберите нужный тембр цифровыми кнопками [0]-[9], [+], [-].

При игре на клавиатуре будет звучать выбранный тембр. Если во время этого композиция закончилась и остановилась, нажмите кнопку [СТАРТ/СТОП], чтобы заново начать воспроизведение.

3 Нажмите и держите кнопку [ТЕМБР] дольше 1 секунды.

На экране на несколько секунд появится сообщение «SONG MELODY VOICE», указывающее, что тембр, выбранный в действии 2, заменил первоначальную тональность.

Громкость композиции

Эта процедура, устанавливая громкость воспроизведения композиции, позволяет настроить баланс между громкостью композиции и громкостью нот, которые вы играете на клавиатуре.

2 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «SongVol».

3 Установите громкость композиции, нажимая цифровые кнопки [0]–[9], [+], [-].

• Для немедленного возврата к значению по умолчанию (100) нажмите одновременно кнопки [+] и [-].

Отключение звука

Во время воспроизведения композиции можно отключить звук дорожки 1 или дорожки 2.

• Звук дорожки 1 можно отключить, нажав кнопку [ЗАПИСЬ ДОРОЖКИ 1] во время воспроизведения композиции.
• Звук дорожки 2 можно отключить, нажав кнопку [ЗАПИСЬ ДОРОЖКИ 2] во время воспроизведения композиции.

Можно отменить действие функции отключения звука, снова нажав соответствующие кнопки дорожек, [ЗАПИСЬ ДОРОЖКИ 1] или [ЗАПИСЬ ДОРОЖКИ 2], во время воспроизведения композиции или выбрав любую другую композицию.

Нажатие одной из кнопок дорожек, [ЗАПИСЬ ДОРОЖКИ 1] или [ЗАПИСЬ ДОРОЖКИ 2], во время воспроизведения отключает звук соответствующей дорожки.

Если светится, дорожка содержит данные.

Если не светится, звук дорожки отключен, или дорожка не содержит данные.

Практика – условие совершенства

Можно непрерывно упражняться в игре той части, которую вы считаете трудной. Эта функция позволяет указать ту часть композиции, которую вы хотите проиграть повторно: «А» означает начальную точку этой части, а «В» – конечную.

Повторить воспроизведение этой части

1 Играйте композицию и нажмите кнопку [А-В ПОВТОР] в начале той части, которую хотите повторить (точка «А»). На экране появится сообщение «А-REPEAT».

[8-] REPEAT

2 Еще раз нажмите кнопку [А-В ПОВТОР] в конце части, которую хотите повторить (точка «В»). Заданная часть композиции (А-В) будет непрерывно повторяться, позволяя вам упражняться в ее исполнении.

[A - b] REPEAT

Остановить повторное воспроизведение можно, нажав кнопку [А-В ПОВТОР]. Режим А-В ПОВТОР отменяется, и продолжается обычное воспроизведение композиции.

[off] REPEAT

ПРИМЕЧАНИЕ

• Н ачальная и конечная точки повторения могут определяться с шагом в один такт.
- Ф ункцию А-В Repeat (А-В Повтор) можно также включить, когда композиция остановлена. Просто выберите нужные такты с помощью кнопки [НАЗАД] и [ВПЕРЕД], нажав кнопку [А-В ПОВТОР] для каждой точки, и начните воспроизведение.
- E сли начальную точку «А» нужно установить в самом начале композиции, то перед тем, как начать ее воспроизведение, нажмите кнопку [А-В ПОВТОР].

ПРИМЕЧАНИЕ

• Ф ункция А-В Repeat (А-В Повтор) будет отменена, если выбрать другую композицию или стиль.

Добавление эффекта «Гармония»

Эта функция добавляет к основному тембру ноты гармонии, а также эффекты тремоло или эхо.

1 Для включения гармонии нажмите кнопку [ГАРМОНИЯ]. Если не хотите добавлять ноты гармонии, нажмите кнопку [ГАРМОНИЯ] еще раз, чтобы отключить эффект «Гармония».

Появляется, когда гармония включена.

2 Удерживайте нажатой кнопку [ГАРМОНИЯ] дольше одной секунды. На экране на несколько секунд появится сообщение «HarmType» и тип эффекта «Гармония».

3 Выберите нужный тип эффекта «Гармония» цифровыми кнопками [0]–[9], [+], [-].

См. список эффектов «Гармония» на стр. 81.

Играйте на клавиатуре с включенной функцией гармонии. Эффект и действие каждого типа гармонии разный. Более подробные сведения см. в разделе «Как озвучить каждый тип гармонии» на следующей странице, а также в списке типов эффекта «Гармония».

ПРИМЕЧАНИЕ

• При нажатии кнопки [ГАРМОНИЯ] и выключении этой функции для основного тембра автоматически выбирается соответствующий тип эффекта «Гармония».

ПРИМЕЧАНИЕ

• Д оступ к экрану настроек типов эффекта «Гармония» можно также получить, несколько раз нажав кнопку [ФУНКЦИЯ].

• Эффект «Гармония» отключается, если используется словарь аккордов.

● Как озвучить каждый тип гармонии

• Тип эффекта «Гармония» 01-05

Нажимайте клавиши в правой части клавиатуры, одновременно играя аккорды в диапазоне автоаккомпанемента при включенной функции автоаккомпанемента (стр. 21).

• Тип эффекта «Гармония» 06-12 (Трель)

Удерживайте нажатыми две клавиши.

• Тип эффекта «Гармония» 13-19 (Тремоло)

Удерживайте нажатыми эти клавиши.

• Тип эффекта «Гармония» 20-26 (Эхо)

Удерживайте нажатыми эти клавиши.

Громкость эффекта «Гармония» можно изменить в настройках функций (стр. 59).

ПРИМЕЧАНИЕ

• Н оты гармонии можно добавлять только к основному тембру, но не в режиме совмещения или разделения тембров.

- К лавиши, расположенные слева от точки разделения, не дают нот гармонии при включенном автоаккомпанементе (светится индикатор АСМР ОН).

Добавление эффекта реверберации

Реверберация добавляет к звуку, который вы играете на клавиатуре, пространственное ощущение, как при игре в комнате или концертном зале.

Как добавить эффект реверберации

Нажмите кнопку [РЕВЕРБ. ВКЛ./ВЫКЛ.], чтобы включить реверберацию. Обычно реверберация включена. Играя на клавиатуре, можно проверить, как звучит выбранный тип реверберации. Чтобы отключить эффект реверберации, еще раз нажмите кнопку [РЕВЕРБ. ВКЛ./ВЫКЛ.].

Появляется, когда реверберация включена.

Выберите тип реверберации

Наиболее подходящий тип устанавливается автоматически при выборе композиции или стиля, однако можно выбрать любой доступный тип реверберации.

1 Удерживайте нажатой кнопку [РЕВЕРБ. ВКЛ./ВЫКЛ.] дольше одной секунды. На экране на несколько секунд появится сообщение «REVERB» и тип реверберации.

Удерживайте дольше секунды.

[02]

Hall2

Текущий тип реверберации

2 Выберите нужный тип реверберации цифровыми кнопками [0]–[9], [+], [-]. Дополнительную информацию см. в списке типов реверберации на стр. 81. Глубину реверберации можно изменить в настройках функций (стр. 59).

• П ерейти к экрану настройки типа реверберации также можно, несколько раз нажав кнопку [ФУНКЦИЯ].

Добавление эффекта Chorus

Этот эффект делает звучание тембра богаче, теплее и объемнее. Наи- более подходящий тип эффекта Chorus устанавливает автоматически при выборе тембра, однако можно выбрать любой доступный тип.

1 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «Chorus». На экране на несколько секунд появится сообщение «Chorus» и тип эффекта Chorus.

2 Выберите нужный тип эффекта Chorus цифровыми кнопками [0]–[9], [+], [-]. Дополнительную информацию см. в списке типов эффекта Chorus на стр. 81. В настройках функций можно также настроить глубину эффекта Chorus отдельно для основного тембра и режимов совмещения и разделения тембров (стр. 59).

Добавление эффекта Sustain

Эта функция добавляет к тембрам клавиатуры фиксированную длительность.

1 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «Sustain».

2 Нажмите кнопку [+] для включения параметра Panel Sustain. При включенном параметре Panel Sustain к нотам, которые вы играете на клавиатуре, будет добавляться эффект Sustain. Чтобы выключить его, нажмите кнопку [-].

• Д ополнительную информацион о назначении эффекта Sustain педали, не входящей в стандартную поставку, см. в разделе «Подключение педали (разъем SUSTAIN)» на стр. 9.

• Д аже при включенной функции Sustain для некоторых тембров ее эффект может быть не выражен явно или неслышим.

Чувствительность к силе нажатия

Функция Touch Response

Появляется, когда включена функция Touch Response.

• Ф ункцию Touch Response нельзя использовать для некоторых тембров (например, органа), даже если на экране появляется значок Touch Response.

Нажмите кнопку [АКТИВНАЯ КЛАВИАТУРА], чтобы включить функцию чувствительности к силе нажатия.

Если функция Touch Response включена, можно контролировать громкость нот в зависимости от силы нажатия на клавиши. Функция Touch Response обычно включена. Еще раз нажмите кнопку [АКТИВ-НАЯ КЛАВИАТУРА], чтобы выключить функцию Touch Response. Если функция Touch Response выключена, громкость звука не будет меняться, независимо от того, как сильно вы нажимаете на клавиши.

Настройка чувствительности к силе нажатия

При включенной функции Touch Response можно определить три уровня чувствительности клавиатуры к нажатию клавиш. При больших значениях чувствительность клавиш становится выше, другими словами, громкость при одинаковой силе нажатия повышается.

1 Удерживайте нажатой кнопку [АКТИВНАЯ КЛАВИАТУРА] дольше одной секунды.

На экране на несколько секунд появится сообщение «TouchSns» и текущее значение чувствительности к силе нажатия.

Удерживайте дольше секунды.

2 Выберите значение чувствительности к силе нажатия цифровыми кнопками [0]–[9], [+], [-].

Установка точки разделения клавиатуры

Положение точки разделения можно изменить по желанию.

Исходное положение точки разделения – клавиша номер 54 (клавиша F#2). При изменении положения точки разделения меняется также диапазон автоаккомпанемента.

1 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «SplitPnt».

2 Установите точку разделения, нажимая цифровые кнопки [0]–[9], [+], [-].

• Д ля немедленного возврата к значению по умолчанию (54 или F#2) нажмите одновременно кнопки [+] и[-].

Транспонирование

Общую высоту звука можно сместить выше или ниже максимум на одну октаву с шагом в полтона.

1 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «Transpos».

2 Для установки значения транспонирования в пределах от -12 до +12 используйте цифровые кнопки [0]–[9], [+], [-].

- Нельзя изменять высоту звука тембров ударных (тембры с номерами 109-121). - Для немедленного возврата к значению по умолчанию (00) одновременно нажмите кнопки [+] и [-].

Функция Tuning

Можно настроить высоту звука всего инструмента. Общую высоту звука инструмента можно увеличить или уменьшить на сто процентов от стандартной с шагом в 1 процент (где 100 процентов = 1 полутон).

1. Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «Tuning».

2 Для установки значения Tuning в пределах от -100 до +100 используйте цифровые кнопки [0]–[9], [+], [-].

• Н ельзя изменять высоту звуке тембров ударных (тембры с номерами 109-121).
• Для немедленного возврата к значению по умолчанию (000) нажмите одновременно кнопки [+] и [-].

Функция One Touch Setting

Иногда выбор наиболее подходящего тембра для композиции или стиля может показаться затруднительным. Функция One Touch Setting (Настройка в одно касание) автоматически выбирает наиболее подходящий тембр при выборе композиции или стиля. Чтобы включить эту функцию, просто выберите тембр номер «000».

1 Нажмите кнопку [ТЕМБР] и с помощью цифровых кнопок [0]–[9], [+], [-] выберите тембр номер «000».

Включится функция One Touch Setting. Функция One Touch Setting выключится, если выбрать любой другой номер тембра.

Изменение темпа композиции или стиля

Композиция или стиль могут исполняться в любом темпе, быстром или медленном.

1 Чтобы вызвать на экран настройку темпа после выбора композиции или стиля, нажмите кнопку [ТЕМП].

2 Установите значение темпа цифровыми кнопками [0]–[9], [+], [-].

Можно также задать темп, просто нажимая кнопку [ТЕМП] в нужном темпе, четыре раза для размера 4/4 и три раза для размера 3/4.

Во время воспроизведения композиции или стиля можно изменить темп, дважды нажав кнопку [ТЕМП].

• Ч тобы немедленно вернуться и значению по умолчанию темпа композиции или стиля, одновременно нажмите кнопки [+] и [-].

Настройка параметров тембра

Громкость, октаву (высота звука инструмента может смещаться выше или ниже на октавы) и Chorus Send Level (Уровень эффекта Chorus) можно настраивать по отдельности для основного тембра и режимов совмещения и разделения тембров.

● Параметры основного тембра (стр. 59)

• Громкость основного тембра
- Октава основного тембра
- Уровень эффекта Chorus основного тембра

● Параметры режима совмещения тембров (стр. 60)

• Громкость режима совмещения тембров
- Октава режима совмещения тембров
- Уровень эффекта Chorus в режиме совмещения тембров

● Параметры режима разделения тембров (стр. 60)

• Громкость режима разделения тембров
- Октава режима разделения тембров
- Уровень эффекта Chorus в режиме разделения тембров

Каждый из указанных выше параметров можно изменить в настройках функций (стр. 59).

Различные способы начать и завершить воспроизведение стиля

Начало воспроизведения стиля

Чтобы начать воспроизведение стиля, используются следующие три способа. Чтобы включить автоаккомпанемент, в любом случае необходимо нажать кнопку [АККОМП. ВКЛ./ВЫКЛ.] до начала воспроизведения стиля. Какой бы способ вы ни выбрали, до начала воспроизведения можно нажать кнопку [ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ]. Автоматически начнется воспроизведение вступления, а по его завершении воспроизведение автоматически переключится на главную часть.

■ Немедленное воспроизведение

Нажмите кнопку [СТАРТ/СТОП], чтобы начать воспроизведение только ритмической части выбранного стиля.

Воспроизведение басов и аккордов начнется, как только вы сыграете первый аккорд в разделе аккомпанемента клавиатуры.

СТИЛЬ АККОМП. ВСТУПЛ./ФИНАЛУ ОСНОВН./ ВКЛ./ВЫКЛ. ТАМЕДЛИТЬ ПЕРЕХОД

Появляется, когда авто- аккомпанемент включен

Немедленное воспроизведение

■ Воспроизведение аккордов

Нажмите кнопку [АВТО-СТАРТ], начнут мигать стрелки долей, указывая, что включен режим автоматического старта.

Воспроизведение басов и аккордов начнется, как только вы сыграете первый аккорд в разделе аккомпанемента клавиатуры.

Для начала запуска можно задать отсчет в нужном темпе. Просто нажмите кнопку [ТЕМП] в любом темпе – четыре раза для размера 4/4 и три раза для размера 3/4, начнется воспроизведение ритмической части выбранного стиля в заданном темпе. Воспроизведение басов и аккордов начнется, как только вы сыграете первый аккорд в разделе аккомпанемента клавиатуры.

Завершение воспроизведения стиля

Чтобы остановить воспроизведение стиля, можно использовать следующие три способа.

■ Немедленная остановка

Воспроизведение остановится, как только вы нажмете кнопку [СТАРТ/СТОП].

Немедленная остановка

■ Остановка и включение режима готовности

Если нажать кнопку [АВТО-СТАРТ] во время воспроизведения стиля, оно немедленно остановится, включится режим готовности к автоматическому старту (будут мигать стрелки долей).

Немедленная остановка и включение режима готовности к автоматическому старту

Режим готовности автоматического старта

■ Игра финала и остановка

Нажмите кнопку [ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ], чтобы начать воспроизведение финальной части. Воспроизведение остановится, когда полностью завершится финальная часть.

Если повторно нажать кнопку [ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ] во время воспроизведения финала, его звучание плавно замедляется (ритардандо).

Части стиля (разделы)

Этот инструмент включает широкое разнообразие «разделов» (частей) стиля, позволяющих менять аранжировку аккомпанемента в зависимости от исполняемой композиции.

● Раздел вступления

Эта часть используется в начале композиции

После окончания вступления начинается основная часть аккомпанемента.

Длина вступления (в тактах) зависит от выбранного стиля.

● Раздел основной части

Используется для проигрывания основной части композиции. Воспроизводит основную часть аккомпанемента до тех пор, пока не будет нажата кнопка другой части. Основная часть существует в двух вариантах (А и В), и звук воспроизведения стиля меняется гармонически в зависимости от аккордов, которые вы играете левой рукой.

● Раздел вставки

Автоматически добавляется перед изменением разделов А и В.

● Раздел финала

Этот раздел используется в конце композиции. По завершении финальной части аккомпанемент автоматически выключается. Длина финала (в тактах) зависит от выбранного стиля.

1 Нажмите кнопку [СТИЛЬ] и выберите стиль.

2 Включите аккомпанемент.

Нажмите кнопку [АККОМП. ВКЛ./ВЫКЛ.].

Появляется, когда автоаккомпанемент включен.

3 Включите автоматический старт.

Нажмите кнопку [АВТО-СТАРТ].

4 Нажмите кнопку [ОСНОВН./ПЕРЕХОД].

Отображается название выбранной части – MAIN A или MAIN B

5 Нажмите кнопку [ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ].

6 Воспроизведение вступления с использованием выбранного стиля начнется после того, как вы сыграете аккорд левой рукой.

Например, сыграйте мажорный аккорд С (как показано ниже). Дополнительную информацию о вводе аккордов см. в разделе «Исполнение аккордов автоаккомпанемента» на стр. 55.

7 Нажмите кнопку [ОСНОВН./ПЕРЕХОД].

После вставки происходит плавный переход к основной части А/В.

8 Нажмите кнопку [ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ].

Начнется воспроизведение финала.

По завершении финальной части аккомпанемент автоматически выключается. Постепенное замедление (ритардандо) достигается путем повторного нажатия кнопки [ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ] во время воспроизведения финальной части.

Настройка громкости стиля

Эта процедура, устанавливая громкость воспроизведения, позволяет настроить баланс громкости между воспроизведением стиля и нотами, которые вы играете на клавиатуре.

1 Нажмите кнопку [СТИЛЬ].
2 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «StyleVol».

Текущее значение громкости стиля Громкость стиля

3 Установите громкость стиля (0–127), нажимая цифровые кнопки [0]–[9], [+], [-].

• Для немедленного возврата к значению по умолчанию (100) нажмите одновременно кнопки [+] и [-].

Использование файлов стиля

Данный инструмент имеет 106 встроенных стилей, но под номером 107 в него можно загрузить другие стили (только стили с индексом «.sty»), загруженные из Интернета, которые будут использоваться аналогично встроенным стилям.

Чтобы использовать функцию регистрации файла стиля, необходимо передать файл с компьютера в память инструмента. Процедура передачи файлов с компьютера в память инструмента описана на стр. 65 (раздел «Передача данных между PSR-R300 и компьютером»). С помощью описанной ниже процедуры выполняется регистрация файла стиля, переданного с компьютера и сохраненного в памяти инструмента под номером 107.

1 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится сообщение «StyleReg».

По истечении около 2 секунд имя зарегистрированного файла отображается на экране.

Если в память инструмента было передано несколько загружаемых файлов стиля, для последовательного выбора файлов используйте кнопки [+] и [-] .

2 Выполните регистрацию.

Нажмите кнопку [0] для регистрации файла стиля, имя которого отображается на экране.

3 Отображается запрос на подтверждение регистрации. Нажмите кнопку [+ / ДА], чтобы зарегистрировать файл.

В разделе «Игра со стилем» на стр. 20 вы узнали, что «ощущение» стиля меняется всякий раз, когда вы играете аккорд в левой части клавиатуры. В этом разделе вы узнаете о типах аккордов и о том, как их играть. Примеры аккордов даны в тональности С («до»).

Существует два основных способа (см. ниже) игры аккордов в левой части клавиатуры во время исполнения стиля (стр. 21).

■ Легкие аккорды
■ Стандартные аккорды

Точка разделения – по умолчанию: 54 (F#2)

Этот метод позволяет легко играть аккорды в разделе аккомпанемента, используя только один, два, или три пальца.

C

- Чтобы сыграть мажорный аккорд, нажмите клавишу основного тона аккорда.

Cm

- Чтобы сыграть минорный аккорд, одновременно нажмите клавишу основного тона и ближайшую черную клавишу слева от нее.

C7

- Чтобы сыграть септаккорд, одновременно нажмите клавишу основного тона и ближайшую белую клавишу слева от нее.

Cm_7

- Чтобы сыграть минорный септаккорд, одновременно нажмите клавишу основного тона с ближайшими белой и черной клавишами слева от нее.

- О сновные тона и соответствующие им клавиши

Диапазон аккомпанемента-

Стандартные аккорды

Этот метод позволяет исполнять аккомпанемент, играя аккорды с помощью обычной аппликатуры в разделе аккомпанемента клавиатуры.

C

C (9)

C6

C_6(9)

CM 7

CM7(9)

CM7(#11)

C(b5)

CM7 ^15

Csus4

Caug

CM aug

Cm

Cm (9)

Cm_6

Cm7

Cm 7(9)

Cm_7(11)

CmM7

CmM_7(9)

Cm_7^1,5

CmM7b5

Cdim

Cdim 7

C7

C 7(19)

C7(13)

C7(9)

C 7(#11)

C 7(13)

C7(#9)

C7b5

C7aug

C7sus4

C 1+2+5

● Таблица распознавания стандартных аккордов

Название аккорда/[Сокращение] Прямое изложение Аккорд (С) Экран
Мажорное трезвучие [M] 1 - 3 - 5 С С
Трезвучие с добавленной ноной [(9)] 1 - 2 - 3 - 5 С(9) С(9)
Секстаккорд [6] 1 - (3) - 5 - 6 С6 С6
Секстаккорд с ноной [6(9)] 1 - 2 - 3 - (5) - 6	С6(9) C6(9) *
Большой мажорный септаккорд [M7]	1 - 3 - (5) - 7 или1 - (3) - 5 - 7	CM7
Большой мажорный септаккорд с ноной [M7(9)]	1 - 2 - 3 - (5) - 7	CM7(9)
Большой мажорный септаккорд с увеличеннойундецимой [M7(#11)]	1 - (2) - 3 - #4 - 5 - 7 или1 - 2 - 3 - #4 - (5) - 7	CM7(#11)
Мажорное трезвучие с пониженной квинтой [(b-5)]	1 - 3 - b5	C(b-5)
Большой мажорный септаккорд с пониженнойквинтой [M7b-5]	1 - 3 - b5 -7	CM7b-5
Задержанная кварта [sus4]	1 - 4 - 5 Csus4 Csus4
Увеличенное трезвучие [aug]	1 - 3 - #5	Caug
Увеличенный септаккорд [M7aug]	1 - (3) - #5 - 7	CM7aug
Минорное трезвучие [m]	1 - b3 - 5	Cm
Минорный аккорд с добавленной ноной [(9)]	1 - 2 - b3 - 5	Cm(9)
Минорный секстаккорд [m6]	1 - b3 - 5 - 6	Cm6
Минорный септаккорд [m7]	1 - b3 - (5) - b7	Cm7
Минорный септаккорд с ноной [m7(9)]	1 - 2 - b3 - (5) - b7	Cm7(9)
Минорный септаккорд с добавленной ундецимой[m7(11)]	1 - (2) - b3 - (-4) - b7 Cm7(11)	Cm7(11) *
Большой минорный септаккорд [mM7]	1 - b3 - (5) - 7	CmM7
Большой минорный септаккорд с ноной [m7(9)]	1 - 2 - b3 - (5) - 7	CmM7(9)
Минорный септаккорд с пониженной квинтой[m7b-5]	1 - b3 - b5 - b7	Cm7b-5
Большой минорный септаккорд с пониженнойквинтой [mM7b-5]	1 - b3 - b5 -7	CmM7b-5
Уменьшенное трезвучие [dim]	1 - b3 - b5	Cdim
Уменьшенный септаккорд [dim7]	1 - b3 - b5 - 6	Cdim7
Септаккорд [7]	1 - 3 - (5) - b7 или1 - (3) - 5 - b7	C7 C7
Септаккорд с пониженной ноной [7(b-9)]	1 - b2 - 3 - (5) - b7	C7(b-9)
Септаккорд с добавленной пониженнойтерцдецимой [7(b-13)]	1 - 3 - 5 - b6 - b7	C7(b-13)
Септаккорд с ноной [7(9)]	1 - 2 - 3 - (5) - b7	C7(9)
Септаккорд с добавленной повышеннойундецимой [7(#11)]	1 - (2) - 3 - #4 - 5 - b7 или1 - 2 - 3 - #4 - (5) - b7	C7(#11)
Септаккорд с добавленной терцдецимой [7(13)]	1 - 3 - (5) - 6 - b7	C7(13)
Септаккорд с повышенной ноной [7(#9)]	1 - #2 - 3 - (5) - b7	C7(#9)
Септаккорд с пониженной квинтой [7b-5]	1 - 3 - b5 - b7	C7b-5
Увеличенный септаккорд [7aug]	1 - 3 - #5 - b7	C7aug
Септаккорд с задержанной квартой [7sus4]	1 - 4 - (5) - b7	C7sus4
Один плюс два плюс пять [1+2+5]	1 - 2 - 5 C1+2+5 C *

ПРИМЕЧАНИЕ

• Ноты, заключенные в круглые скобки, можно не играть.
  • Взяв основной тон через октаву, вы услышите аккомпанемент, основанный лишь на основном тоне.
• Чистая квинта (1+5) генерирует аккомпанемент на основе только тоники и квинты, которые могут использоваться как с мажорными, так и с минорными аккордами.
• Клавиши, нажимаемые для игры аккордов, показаны в основном изложении, но возможны и их обращения со следующими исключениями: m7, m7♭5, 6, m6, sus4, aug, dim7, 7♭5, 6(9), 1+2+5
• Обращение аккордов 7sus4 и m7(11) не распознается, если ноты, показанные в скобках, опущены.
• Иногда автоаккомпанемент не меняется, если близкие по звучанию аккорды проигрываются один за другим (например, некоторые минорные трезвучия, за которыми следует малый септаккорд).
• Нажатие двух клавиш генерирует аккорд на основе предыдущего аккорда.

* Эти аккорды не показаны в словаре аккордов.

Поиск аккордов в словаре

Фактически функция Dictionary – это встроенный словарь аккордов, позволяющий видеть отдельные ноты аккорда. Это очень удобно, если вы знаете название аккорда и хотите быстро научиться его играть.

1 Нажмите и держите кнопку [ОЖИДАНИЕ] дольше одной секунды. На экране появится сообщение «Dict.».

Удерживайте дольше секунды.

2 В качестве примера мы научимся играть аккорд GM7 (септаккорд соль мажор). Нажмите клавишу «G» в разделе клавиатуры «ROOT». (Нота не будет звучать.) Основной тон отображается на экране.

3 Нажмите клавишу «М7» (мажорный септаккорд) в той области клавиатуры, которая отмечена надписью «CHORD TYPE» (Тип аккорда). (Нота не будет звучать.) Ноты, которые надо сыграть в указанном аккорде (основной тон и тип аккорда), показаны на экране в виде нотной записи, а также на схеме клавиатуры.

Чтобы вызвать список возможных обращений аккорда, нажмите кнопки [+]/[-] .

4 Сыграйте аккорд в области автоаккомпанемента клавиатуры, обращая внимание на экран. Если аккорд сыгран правильно, раздастся звук колокольчика, а название аккорда будет мигать.

• М ажорные аккорды обычно обозначаются буквой основного тона. Например, написание «С» в партитуре обозначает аккорд «до мажор». Чтобы найти аппликатуру для мажорного аккорда, нажмите клавишу основного тона, а затем – клавишу типа аккорда М.

■ Аккорды

Аккорд – это две или более нот, сыгранных одновременно.

Аккорд, состоящий из трех нот, расположенных по терциям (например, C – E – G, т.е. До – Ми – Соль), дает приятный гармоничный звук. Подобные аккорды называются «трезвучиями» и играют важную роль в музыке.

Возьмем этот аккорд в качестве примера. Самая низкая нота трезвучия называется «основным тоном». Это самая важная нота в аккорде, поддерживающая и соединяющая остальные ноты аккорда.

Как видите, средняя нога (E) в приведенном выше аккорде является третьей по счету в последовательности нот гаммы (C, D, E). Существует два вида «терций» в аккордах: большая и малая терции.

Большая терция – это четыре полутона от основного тона аккорда.

Малая терция – это три полутона от основного тона аккорда.

Изменив верхние ноты исходного аккорда, мы получим три дополнительных аккорда, как показано ниже. (Надписи указывают интервалы между нотами.)

◆ Мажорное трезвучие

Малая терция
Большая терция

◆ Минорное трезвучие

Большая терция
Малая терция

◆ Увеличенное трезвучие

Большая терция
Большая терция

◆ Уменьшенное трезвучие

Малая терция
Малая терция

Если изменить порядок следования нот или взять те же самые ноты в других октавах, основные характеристики звучания аккорда сохраняются. Таким образом можно получить благозвучные интервалы и аккорды и создать эмоционально насыщенную музыку, если проигрывать аккорды один за другим, следуя общепринятым правилам. Гармония определяет природу аккордов, а музыка создается на основе гармонии.

● Названия аккордов

По названию аккорда легко определить, что это за аккорд и из каких нот он состоит. Знать основную структуру аккордов очень полезно. Как только вы освоитесь, не составит труда сыграть аккорд, просто прочитав его название.

● Типы аккордов (Эти аккорды могут распознаваться методом Fingered.)

Задержанная кварта

Чистая квинта

Септима

Пониженная
септима
Мажорное
трезвучие

Минорный септаккорд

Пониженная
септима
Минорное
трезвучие

Мажорный септаккорд

Мажорный
септаккорд
Мажорное
трезвучие

Минорный/Мажорный септаккорд

Мажорный
септаккорд
Минорное
трезвучие

Септаккорд
с пониженной квинтой

Пониженная
септима
Септаккорд

Минорный септаккорд
с пониженной квинтой

Пониженная
септима
Минорный
септаккорд

Септаккорд
с задержанной квартой

Пониженная
септима
Задержанная
кварта

Кнопка [ФУНКЦИЯ] предоставляет доступ к различным операциям, относящимся к настройке или расширениям звука, а также к настройкам подключения внешних устройств.

Выберите параметр и измените значение

Существует 34 параметра, которые можно настраивать.

1 Несколько раз нажмите кнопку [ФУНКЦИЯ], пока не появится нужный параметр.

При каждом нажатии кнопки [ФУНКЦИЯ] последовательно отображается один из 34 параметров. Их описания и примеры отображения на экране даны в списке настроек функций на стр. 59–60.

Элементы для настройки можно выбирать в обратном порядке. Удерживая кнопку [ФУНКЦИЯ], нажимайте кнопку [-].

Значение Параметр функции

2 Установите значение, используя цифровые кнопки [0]–[9], [+], [-].

Для настроек в режиме PC Mode (Режим компьютера) пользуйтесь кнопками [+]/[-].

● Список настроек функций

Параметр Экран Диапазон/настройки Описание
Громкость стиля StyleVol 000–127 Определяет громкость стиля.
Громкость композиции	SongVol	000–127 Определяет громкость композиции.
Транспонирование	TransPos	-12–00–12 Определяет высоту звука инструмента с шагом в один полутон.
Настройка звука	Tuning	-100–000–100 Устанавливает высоту звука инструмента с шагом в 1 единицу.
Точка разделения	SplitPnt	000–127(C-2–G8)	Определяет самую высокую клавишу для режима разделения тембров, другими словами, задает клавишу, отделяющую режим разделения тембров от основного тембра. Точка разделения тембров (Split Point) и точка разделения клавиатуры для аккомпанемента (Accompaniment Split Point) автоматически устанавливаются на одно значение.
Чувствительность клавиш к силе нажатия	TouchSns	1 (Низкая)2 (Умеренная)3 (Высокая)	Определяет чувствительность клавиш, если включена функция Touch Response.
Регистрация стиля	StyleReg	001–nnn Выберите и зарегистрируйте файл стиля из списка флэш-файлов, загруженных с компьютера.
Громкость основного тембра	M.Volume	000–127 Определяет громкость основного тембра.
Октава основного тембра	M.Octave	-2–0–2 Определяет диапазон октав для основного тембра.
Уровень эффекта Chorus основного тембра	M. Chorus	000–127 Определяет, какая часть сигнала основного тембра будет обработана эффектом Chorus.
Режим совмещения тембров	D. Voice	001–482 Выбирает режим совмещения тембров.
Громкость в режиме совмещения тембров	D. Volume	000–127 Определяет громкость в режиме совмещения тембров.
Октава режима совмещения тембров	D. Octave	-2–0–2 Определяет диапазон октав для режима совмещения тембров.
Уровень эффекта Chorus в режиме совмещения тембров	D. Chorus	000–127 Определяет, какая часть сигнала в режиме совмещения тембров будет обработана эффектом Chorus.
Разделение тембров	S. Voice	001–482 Выбирает режим разделения тембров.
Громкость в режиме разделения тембров	S. Volume	000–127 Определяет громкость в режиме разделения тембров.
Октава режима разделения тембров	S. Octave	-2–0–2 Определяет диапазон октав для режима разделения тембров.
Уровень эффекта Chorus (режим разделения тембров)	S. Chorus	000–127 Определяет, какая часть сигнала в режиме разделения тембров будет обработана эффектом Chorus.
Тип реверберации	Reverb	01–10 Определяет тип реверберации, включая ее отсутствие, значение «off» (10).См. список типов реверберации на стр. 81.
Уровень реверберации	RevLevel	000–127 Определяет, какая часть сигнала тембра будет обработана эффектом Reverb.
Тип эффекта Chorus	Chorus	1–5 Определяет тип эффекта Chorus, включая его отсутствие, значение «off» (05).См. список типов эффекта Chorus на стр. 81.
Педаль Sustain	Sustain	ON/OFF Определяет, всегда ли параметр Panel Sustain применяется к тембрам, основному тембру и режимам совмещения и разделения тембров.Эффект Sustain применяется непрерывно, если функция включена (ВКЛ.), или не применяется, если она выключена (ВЫКЛ.).
Тип эффекта гармонии	HarmType	01–26 Определяет тип эффекта гармонии.См. список эффектов гармонии на стр. 81.
Громкость гармонии	HarmVol	000–127 Определяет громкость эффекта гармонии, когда выбран тип гармонии 1 – 5.
Режим компьютера	PC mode	OFF/PC1/PC2 Оптимизирует настройки MIDI при подключении к компьютеру (стр. 63).
Функция Local вкл./выкл.	Local	ON/OFF Включает (Вкл.) и выключает (Выкл.) функцию управления внутренним тон-генератором с клавиатуры инструмента.
Внешняя синхронизация	ExtClock	ON/OFF Определяет, синхронизируется ли инструмент по внутреннему таймеру (Выкл.) или посредством внешнего сигнала (Вкл.).
Функция передачи настроек по умолчанию Initial Setup Send	InitSend	YES/NO Позволяет отправлять данные о настройках панели на компьютер.Нажмите кнопку [+], чтобы начать передачу данных.
Числитель тактового размера	TimeSign	00–60 Определяет частоту сигналов метронома.
Знаменатель тактового размера	TimeSignD	Половинная нота, четверть, восьмая нота или шестнадцатая нота	Устанавливает длину каждого удара метронома.
Громкость метронома	MetroVol	000–127 Определяет громкость метронома.
Правая дорожка для разучивания	R-Part	01–16 Определяет номер дорожки для упражнений правой руки. Эта настройка действует только для композиций в формате «SMF format 0», переданных с компьютера. См. раздел «Использование переданных композиций для уроков» на стр. 68.
Левая дорожка для разучивания	L-Part	01–16 Определяет номер дорожки для упражнений левой руки. Эта настройка действует только для композиций в формате «SMF format 0», переданных с компьютера. См. раздел «Использование переданных композиций для уроков» на стр. 68.
Отмена демонстрационных композиций	D-Cancel	ON/OFF Включает и выключает функцию отмены демонстрационных композиций. В положении «Вкл.» демонстрационная композиция не звучит, даже если нажата кнопка [ДЕМО].

На инструменте имеются разъемы MIDI, к которым можно подключить внешние MIDI-устройства и инструменты в целях расширения функциональности.

Что такое MIDI

MIDI (Musical Instrument Digital Interface, цифровой интерфейс музыкальных инструментов) – это принятый во всем мире стандарт коммуникационного интерфейса между электромузыкальными инструментами и музыкальными устройствами. Если инструменты, поддерживающие стандарт MIDI, подключены друг к другу через MIDI-кабель, становится возможным пересылать исполнительские данные и данные настроек, что значительно повышает качество исполнения и продуктивность.

ВНИМАНИЕ!

• П одключайте PSR-R300 к внешнему оборудованию после выключения питания на всех устройствах. Затем включите питание вначале на PSR-R300, затем на подключенном внешнем оборудовании.

Что можно делать с данными MIDI

- П ередавать исполнительские данные и данные настроек между PSR-R300 и инструментами или компьютерами, поддерживающими MIDI-интерфейс (стр. 62).

• П ередавать данные между PSR-R300 и компьютером (стр. 65).

Передача исполнительских данных на другой инструмент и обратно

Подключив PSR-R300 к другому MIDI-устройству или компьютеру, можно использовать исполнительские данные инструмента на других MIDI-устройствах или компьютере, а кроме того, исполнительские данные можно получать с других MIDI-устройств или компьютеров и озвучивать их на PSR-R300.

- Когда инструмент подключен к другому MIDI-устройству, он передает/принимает исполнительские данные.

- Когда инструмент подключен к компьютеру, он передает/принимает исполнительские данные.

■ Параметры MIDI

Эти параметры следует установить при передаче/приеме исполнительских данных на подключенное MIDI-устройство или компьютер.

Настройки функции Local

Функция Local Control определяет, проигрываются ли ноты, воспроизводимые на инструменте, внутренним тон-генератором. Внутренний тон-генератор активен, когда функция Local Control включена, и выключен в противном случае.

On (Вкл.) ...... Это параметр по умолчанию, при котором ноты, воспроизводимые на клавиатуре инструмента, озвучиваются внутренним тон-генератором. Данные, полученные через разъем MIDI, также будут воспроизводиться внутренним тон-генератором.

Off (Выкл.)....При этой настройке сам инструмент не генерирует звук, но исполнительские данные передаются через разъем MIDI. Данные, полученные через разъем MIDI, будут воспроизводиться внутренним тон-генератором.

Значения функции Local Control можно установить в настройках функций (стр. 59).

• E сли вы не можете добиться, чтобы инструмент генерировал звук, причиной, скорее всего, является функция Local Control. При игре на клавиших звук не слышен, когда функция Local выключена (OFF).

Настройки функции External Clock (Внешняя синхронизация)

Эти настройки определяют, синхронизируется ли инструмент своим внутренним таймером (OFF) или посредством сигнала внешнего устройства (ON).

On (Вкл.) ......Функции инструмента, зависящие от тактовой частоты, будут синхронизироваться посредством сигнала внешнего устройства, подключенного через разъем MIDI.

Off (Выкл.)....Инструмент синхронизируется внутренним таймером (по умолчанию).

Значения функции External Clock можно установить в настройках функций (стр. 59).

PC Mode (Режим компьютера)

Настройки ПК немедленно переопределяют все основные настройки MIDI (как показано ниже). Выбираются настройки PC1, PC2 и OFF.

● Таблица настроек ПК

	PC1 PC2*	OFF
LOCAL Off Off On
EXTERNAL CLOCK (Внешняя синхронизация) On Off Off
SONG OUT (Отключение композиции)** Off Off On
STYLE OUT (Отключение стиля)***	Off Off On
KEYBOARD OUT (Отключение клавиатуры)**** Off On On

* При использовании Digital Music Notebook установите режим компьютера на PC2. Digital Music Notebook – это важная новая мультимедийная платформа для обучения музыке и исполнительскому мастерству. Чтобы получить дополнительные сведения о последней версии Digital Music Notebook и ее установке, посетите веб-узел www.digitalmusicnotebook.com
** Включает (On) и отключает (Off) передачу данных композиции по интерфейсу MIDI во время воспроизведения композиции.
*** Включает (On) и отключает (Off) передачу данных стиля по интерфейсу MIDI во время воспроизведения стиля.
**** Определяет, будут ли передаваться данные исполнения на клавиатуре (On) или нет (Off).

1 Нажмите и удерживайте нажатой кнопку [ДЕМО] более одной секунды, чтобы вызвать режим PC Mode (Режим компьютера).

Удерживайте дольше секунды.

[off] PC mode

2 Кнопками [+], [-] выберите PC1, PC2 или OFF

ПРИМЕЧАНИЕ

- Если функция External Clock включена (ON), а с внешнего устройства не поступает тактовый сигнал, не будут запускаться функции композиций, стилей и метронома.

ПРИМЕЧАНИЕ

• Параметры функций Song Out (Отключение композиций), Style Out (Отключение стилей) и Keyboard Out (Отключение клавиатуры) можно изменить только настройками ПК. Их нельзя установить по отдельности.
• Композиции, защищенные авторскими правами, и пользовательские композиции нельзя использовать с функцией Song Out.

Дистанционное управление MIDI-устройствами

Инструмент можно также использовать для дистанционного управления приложением Digital Music Notebook (через MIDI-подключение), чтобы управлять воспроизведением, выключением и передачей функций от панели.

● Клавиши дистанционного управления

PSR-R300. Чтобы использовать функции дистанционного управления, одновременно удерживайте нажатыми две нижние клавиши (C1 и C#1) и нажмите соответствующую клавишу (см. ниже).

PSR-R300 Передача настроек панели (первоначальная передача)

Пересылает настройки панели PSR-R300 на внешнее MIDI-устройство.

При записи исполнительских данных с PSR-R300 на внешний секвенсор или подобное устройство эту функцию можно использовать для передачи текущих настроек панели PSR-R300, чтобы при последующем воспроизведении этих данных на внешнем устройстве автоматически восстанавливались исходные настройки панели. Параметры функции первоначальной передачи Initial Send можно установить в настройках функций (стр. 59).

ПРИМЕЧАНИЕ

• Д истанционное управление MIDI-устройствами будет функционировать независимо от режима PC2.

Передача данных между PSR-R300 и компьютером

В памяти инструмента PSR-R300 хранятся 102 встроенные композиции и 106 встроенных стилей, однако можно загрузить с компьютера другие композиции (в формате «SMF format 0»*) или стили (в формате SFF) и использовать их аналогично встроенным. Загруженные композиции сохраняются, начиная с номера композиции 108, а один из загруженных стилей может быть зарегистрирован под номером стиля 107. Чтобы выполнить все действия, описанные в этом разделе, вам понадобится подключение к Интернету для загрузки свободно распространяемого приложения Musicsoft Downloader.

* Формат SMF (Standard MIDI File, стандартный файл MIDI) один из наиболее распространенных и широко совместимых форматов для хранения MIDI-данных. Большинство коммерческих MIDI данных поставляются в формате «SMF Format 0».

Установка Musicsoft Downloader

Приложение Musicsoft Downloader можно загрузить с указанного ниже веб-узла. Убедитесь, что компьютер подключен к Интернету.

http://music.yamaha.com/download/

● Минимальные требования к компьютеру для работы с Musicsoft Downloader:

• OC: Windows 98SE/Me/2000/XP Home Edition/XP Professional
- Процессор: 233 МГц или выше семейства Intel® Pentium®/Celeron® (рекомендуется 500 МГц или выше)
- Оперативная память: 64 МБ или более (рекомендуется 256 МБ или более)
- Жесткий диск: не менее 128 МБ свободного пространства (рекомендуется не менее 512 МБ)
- Разрешение экрана: 800 x 600 HighColor (Высококачественный цвет) (16-битовое кодирование цвета)
- Другое : Microsoft® Internet Explorer® 5.5 или выше

- Б о лее подробную информацию о последней версии программы Musicsoft Downloader (версия 5.4.0 и выше) и ее установке можно получить на веб-узле Yamaha.

Подключение персонального компьютера

После установки на компьютер приложения Musicsoft Downloader подключите PSR-R300, как указано ниже.

Для MIDI-подключения инструмента PSR-R300 к компьютеру с поддержкой USB понадобится переходник USB-MIDI Yamaha UX16 или аналогичный (приобретается отдельно).

Не забудьте приобрести переходник USB-MIDI Yamaha UX16 или другой высококачественный переходник USB-MIDI в музыкальном или компьютерном магазине либо в магазине электроприборов.

Если используется интерфейс UX16, установите прилагаемый к нему драйвер.

Передача файла с компьютера

Можно передавать файлы композиций с компьютера во флэш-память инструмента PSR-R300. Дополнительную информацию о том, как передавать файлы композиций и стилей с помощью приложения Musicsoft Downloader, см. в разделе оперативной справки «Transferring Data Between the Computer and Instrument (for unprotected data)» (Передача данных между компьютером и инструментом в случае незащищенных данных) приложения Musicsoft Downloader.

Устройство копирования

● Данные, которые можно загружать на инструмент PSR-R300 с компьютера

• Композиции : не более 99 композиций

(номера композиций начинаются со 108)

• Данные : 373 килобайт
• Формат данных : SMF Format 0
• Файл : 07РК3.ВУР

(файл резервной копии)

: ***.mid (композиция MIDI)

: ***.sty (файл стиля)

- П риложение Musicsoft Downloader может не получить доступа к инструменту в следующих случаях:

• Во время воспроизведения стиля
• Во время воспроизведения композиции

ВНИМАНИЕ.

• П ри передаче данных используйте адаптер переменного тока. Если батареи сядут во время передачи данных, данные могут оказаться поврежденными.
• Н и в коем случае не выключайте питание и не выключайте/включайте адаптер переменного тока во время передачи данных. Это приведет не только к сбою передачи и сохранения данных, но и к нестабильной работе флэш-памяти: во время включения/выключения питания ее содержимое может быть полностью удалено.

- Закройте окно, чтобы выйти из приложения Musicsoft Downloader, и восстановите управление инструментом.

Передача файла резервной копии из инструмента PSR-R300 в компьютер

С помощью приложения Musicsoft Downloader можно передавать данные резервного копирования (стр. 31) в компьютер в виде файла резервной копии. Дополнительную информацию о передаче файла резервной копии с помощью приложения Musicsoft Downloader, см. в разделе оперативной справки «Transferring Data Between the Computer and Instrument (for unprotected data)» (Передача данных между компьютером и инструментом в случае незащищенных данных) приложения Musicsoft Downloader.

Щелкните здесь для отображения файла резервной копии.

• Данные встроенных композиций нельзя передавать из инструмента PSR-R300.
• Н е переименовывайте файлы резервного копирования в компьютере. В этом случае они не будут распознаны при передаче в инструмент.

• Д анные резервного копирования, в том числе пять пользовательских композиций, пересылаются и принимаются в виде одного файла. В результате все данные резервного копирования (включая пять композиций) перезаписываются при каждом приеме или передаче. Учитывайте этот факт при передаче данных.

● Данные, которые можно загружать в компьютер из инструмента PSR-R300

• Ф айл резервной копии (07РК3.ВУР: данные резервного копирования, включая пять пользовательских композиций)
  • Композиции, переданные из компьютера

● Удаление переданных данных композиций из памяти инструмента PSR-R300

Чтобы удалить все композиции, переданные из компьютера, используется функция очистки флэш-памяти, описанная на стр. 31. Чтобы удалить отдельные композиции, переданные из компьютера, используется функция Delete (Удаление) приложения Musicsoft Downloader.

- Использование переданных композиций для уроков

Чтобы использовать переданные из компьютера композиции (только в формате «SMF format 0») для разучивания, необходимо указать, какие каналы будут использоваться для партий правой и левой руки. См. разделы «Правая дорожка для разучивания» и «Левая дорожка для разучивания» в списке настроек функций на стр. 60. Процедура определения дорожки является следующей: выберите переданную композицию, которую хотите использовать для разучивания. Несколько раз нажмите кнопку [ФУНКЦИЯ], пока на экране не появится сообщение «R-Part» или «L-Part», и цифровыми кнопками [0]–[9], [+], [-] выберите канал, который будет использоваться для воспроизведения указанной партии правой или левой руки. Рекомендуем выбирать канал 1 для партии правой руки и канал 2 для партии левой руки.

Проблема Возможные причины и способы устранения
При включении и выключении инструмента слышится кратковременный щелчок.	Так и должно быть: это показывает, что инструмент получает электрический ток.
Во время разговора по мобильному телефону в синтезаторе возникает шум.	Если рядом с инструментом используется мобильный телефон, могут возникать помехи. Во избежание этого отключите мобильный телефон или пользуйтесь им на достаточном расстоянии от инструмента.
Отсутствует звук даже при нажатии клавиш на клавиатуре или воспроизведении композиции и стиля.	Убедитесь, что к выходному разъему PHONES/OUTPUT на задней панели ничего не подключено. Если к этому разъему подключены наушники, звук не воспроизводится.
	Проверьте состояние включения/выключения функции Local (см. стр. 62).
Нет звука при нажатии клавиш в правой части клавиатуры.	Если включена функция словаря аккордов Dictionary (стр. 57), клавиши в правой части клавиатуры используются только для ввода основного тона и типа аккорда.
Слишком низкая громкость.Неудовлетворительное качество звучания.Ритм не звучит или неожиданно останавливается.Записанные композиции и прочие записи не воспроизводятся должным образом.JK K -экран неожиданно гаснет, и все настройки панели сбрасываются.	Батареи разряжены. Замените все батареи на новые или перейдите на питание от сети через необязательный адаптер переменного тока.
Стиль или композиция не воспроизводится при нажатии кнопки [СТАРТ/СТОП].	Проверьте, не включена ли внешняя синхронизация. Убедитесь, что внешняя синхронизация выключена (OFF). См. раздел «Настройки функции External Clock (Внешняя синхронизация)» на стр. 63.
Низкое качество воспроизведения стиля.	Убедитесь, что громкость стиля Style Volume (стр. 53) установлена на достаточный уровень.
	Правильно ли установлена точка разделения для аккордов, которые вы играете? Установите точку разделения на соответствующую клавишу (стр. 46).Отображается ли на экране индикатор «ACMP ON»? Если нет, нажмите кнопку [АККОМП. ВКЛ./ВЫКЛ.], чтобы появился этот индикатор.
После выбора стиля 098-106 (Pianist) не играет ритмический аккомпанемент при нажатии кнопки [СТАРТ/СТОП].	Не является неисправностью. Стили с номерами 098-106 (Pianist) не имеют ритмической части, поэтому ритм не воспроизводится. Другие части будут воспроизводиться, когда вы сыграете аккорд в диапазоне аккомпанемента, если включен автоаккомпанемент.
Звуки некоторых тембров не слышны, или кажется, что звук прерывается.	Данный инструмент представляет собой полифоническую систему, которая допускает одновременное звучание до 32 звуков. Если во время воспроизведения стиля или композиции используется функция Dual Voice или Split Voice, возможно выпадение ("скрадывание") некоторых нот и звуков из композиции или аккомпанемента.
Нажатие на педальный переключатель (для продления звучания) приводит к противоположному результату. Например, при нажатии на педаль звук пропадает, а при отпускании – продлевается.	Перепутана полярность контактов педального переключателя. Перед включением питания убедитесь, что педальный переключатель правильно подсоединен к гнезду SUSTAIN.
Звучание тембра различается для разных нот.	Все в порядке. Тон-генератор AWM использует разные образцы звучания инструмента по диапазону клавиатуры; поэтому фактическое звучание тембра может несколько различаться у разных нот.
Не появляется индикатор АСМР ОН при нажатии клавиши [АККОМП. ВКЛ./ВЫКЛ.].	Всегда нажимайте кнопку [СТИЛЬ], если собираетесь использовать любую функцию, связанную со стилями.
Не звучит гармония.	Методы озвучивания эффекта гармонии (01-26) различаются в зависимости от выбранного типа. Для типов 01-05 включите автоаккомпанемент и сыграйте аккорд в разделе автоаккомпанемента клавиатуры, затем, чтобы получить эффект гармонии, сыграйте на нескольких клавиших в правой части клавиатуры. Для типов 06-26 включение или выключение автоаккомпанемента не играет никакой роли. Тем не менее необходимо одновременно сыграть две ноты для типов 06-12.
Не появляются индикаторы партий, например: партий правой или левой руки и обеих рук, даже если нажать кнопки [П] или [Л] для урока.	Убедитесь, что вы не нажимаете кнопки [П] или [Л] во время воспроизведения композиции. Если вы нажимаете кнопки партий, играя композицию и до начала урока, эти кнопки отключают звук соответствующих дорожек композиции. Вначале остановите композицию, затем выберите нужную партию и начните урок.

■ Максимальная полифония ·····

Максимальная полифония данного инструмента – 32 ноты. Это значит, что независимо от используемых функций инструмент может одновременно проигрывать до 32-х нот. Часть нот используется автоаккомпанементом; таким образом, при включенном автоаккомпанементе общее количество нот, доступных для игры на клавиатуре, сокращается. То же самое происходит при использовании функций Split и Song. Если максимум превышен, ранее сыгранные ноты отсекаются, а последние взятые ноты имеют приоритет (приоритет последней ноты).

• В список тембров включены номера изменения программ MIDI для каждого тембра. Эти номера используются при игре на инструменте с другого внешнего устройства через MIDI-интерфейс.

• Номера программ от 001 до 128 напрямую
соответствуют номерам изменения программ MIDI от 000 до 127. То есть, номера программ и номера изменения программ отличаются на 1. Не забывайте учитывать этот факт.
- Некоторые тембры могут звучать непрерывно или долго затухать, если удерживать нажатой педаль сустейна (педальный переключатель).

● Panel Voice List

Voice No.	Bank Select		MIDI Program Change# (1-128)	Voice Name
	MSB (0-127)	LSB (0-127)
PIANO
001 0	112 1 G	Grand Piano
002 0	112 2 B	Bright Piano
003 0	112 7 H	Harpsichord
004 0	112 4 H	Honky-tonk Piano
005 0	112 3 M	MIDI Grand Piano
006 0	113 3 C	P 80
E.PIANO
007 0	114 5 C	Cool! Galaxy Electric Piano
008 0	113 6 H	Hyper Tines
009 0	112 5 F	Funky Electric Piano
010 0	112 6 D	X Modern Electric Piano
011 0	114 6 V	Venus Electric Piano
012 0	112 8 O	Clavi
ORGAN
013 0	112 17	Jazz	Organ 1
014 0	113 17	Jazz	Organ 2
015 0	112 19	Rock	Organ
016 0	114 19	Purple	Organ
017 0	112 18	Click	Organ
018 0	116 17	Bright	Organ
019 0	127 19	Theater	Organ
020 0	121 20	16'+2'	Organ
021 0	120 20	16'+4'	Organ
022 0	113 20	Chapel	Organ
023 0	112 20	Church	Organ
024 0	112 21	Reed	Organ
ACCORDION
025 0	112 22	Musette Accordion
026 0	113 22	Traditional Accordion
027 0	113 24	Bandoneon
028 0	112 23	Harmonica
GUITAR
029 0	112 25	Classical Guitar
030 0	112 26	Folk	Guitar

Voice No.	Bank Select		MIDI Program Change# (1-128)	Voice Name
	MSB (0-127)	LSB (0-127)
031 0	112 27	Jazz	Guitar
032 0	117 28	60's	Clean Guitar
033 0	113 26	12Strings	Guitar
034 0	112 28	Clean Guitar
035 0	113 27	Octave	Guitar
036 0	112 29	Muted	Guitar
037 0	112 30	Overdriven	Guitar
038 0	112 31	Distortion	Guitar
BASS
039 0	112 34	Finger	Bass
040 0	112 33	Acoustic	Bass
041 0	112 35	Pick	Bass
042 0	112 36	Fretless	Bass
043 0	112 37	Slap	Bass
044 0	112 39	Synth	Bass
045 0	113 39	Hi-Q	Bass
046 0	113 40	Dance	Bass
STRINGS
047 0	112 49	String	Ensemble
048 0	112 50	Chamber	Strings
049 0	113 50	Slow	Strings
050 0	112 45	Tremolo	Strings
051 0	112 51	Synth	Strings
052 0	112 46	Pizzicato	Strings
053 0	112 41	Violin
054 0	112 43	Cello
055 0	112 44	Contrabass
056 0	112 47	Harp
057 0	112	106	Banjo
058 0	112 56	Orchestra	Hit
CHOIR
059 0	112 53	Choir
060 0	113 53	Vocal	Ensemble
061 0	112 55	Air Choir
062 0	112 54	Vox	Humana
SAXOPHONE
063 0	112 67	Tenor Sax
064 0	112 66	Alto Sax
065 0	112 65	Soprano	Sax
066 0	112 68	Baritone	Sax
067 0	114 67	Breathy	Tenor Sax
068 0	112 72	Clarinet
069 0	112 69	Oboe
070 0	112 70	English Horn
071 0	112 71	Bassoon
TRUMPET
072 0	112 57	Trumpet
073 0	112 58	Trombone
074 0	113 58	Trombone Section
075 0	112 60	Muted Trumpet
076 0	112 61	French Horn
077 0	112 59	Tuba
BRASS
078 0	112 62	Brass Section
079 0	113 62	Big Band Brass
080 0	113 63	80's Brass
081 0	119 62	Mellow Horns
082 0	114 63	Techno Brass
083 0	112 63	Synth Brass
FLUTE
084 0	112 74	Flute
085 0	112 73	Piccolo
086 0	112 76	Pan Flute
087 0	112 75	Recorder
088 0	112 80	Ocarina
SYNTH
089 0	112 81	Square Lead
090 0	112 82	Sawtooth Lead
091 0	115 82	Analogon
092 0	119 82	Fargo
093 0	112 99	Star Dust
094 0	112 86	Voice Lead
095 0	112 101	Brightness
096 0	112 92	Xenon Pad
097 0	112 95	Equinox
098 0	112 89	Fantasia
099 0	113 90	Dark Moon
100 0	113 101	Bell Pad
PERCUSSION
101 0	112 12	Vibraphone
102 0	112 13	Marimba
103 0	112 14	Xylophone
104 0	112 115	Steel Drums
105 0	112 9 C	Celesta
106 0	112 11	Music Box

Voice No.	Bank Select		MIDI Program Change# (1-128)	Voice Name
	MSB (0-127)	LSB (0-127)
107 0	112 15	Tubular	Bells
108 0	112 48	Timpani
DRUM KITS
109 1	27 0 1 S	Standard	Kit 1
110 1	27 0 2 S	Standard	Kit 2
111 1	27 0 9 R	Room Kit
112 1	27 0 17	Rock Kit
113 1	27 0 25	Electronic Kit
114 1	27 0 26	Analog Kit
115 1	27 0 113	Dance Kit
116 1	27 0 33	Jazz Kit
117 1	27 0 41	Brush Kit
118 1	27 0 49	Symphony Kit
119 1	26 0 1 S	FX Kit 1
120 1	26 0 2 S	FX Kit 2
121 1	26 0 113	Sound	Effect Kit

Номер тембра со звездочкой (*) означает необязательный тембр XGlite.

Список установок ударных инструментов

• « » показывает, что звук барабана такой же, как в стандартном наборе «Standard Kit 1».
• В каждом тембре перкуссии используется одна нота.
- MIDI-dанные о ноте и ее номере в действительности на одну октаву ниже номера и ноты, указанных на клавиатуре. Например, для установки «109: Standard Kit 1» параметр «Seq Click H» (номер 36 и нота C1) соответствует номеру 24 и ноте C0.
- Клавиша отпущена: клавиши с пометкой «О» прекращают звучать сразу после того, как их отпустить.
• Т ембры с одинаковым номером дублирующей клавиши (*1 ... 4) нельзя проигрывать одновременно. (Они предназначены для попеременного применения.)

C1	C#1
D1	D#1
E1
F1	F#1
G1	G#1
A1	A#1
B1
C2	C#2
D2	D#2
E2
F2	F#2
G2	G#2
A2	A#2
B2
C3	C#3
D3	D#3
E3
F3	F#3
G3	G#3
A3	A#3
B3
C4	C#4
D4	D#4
E4
F4	F#4
G4	G#4
A4	A#4
B4
C5	C#5
D5	D#5
E5
F5	F#5
G5	G#5
A5	A#5
B5
C6

Voice No.						109 110 111 112 113
MSB(0-127) / LSB(0-127) / PC(1-128)						127/0/1 127/0/2 127/0/9 127/0/17 127/0/25
Keyboard MIDI				Key Off	Alternate Group	Standard Kit 1 Standard Kit 2 Room Kit Rock Kit	Electronic Kit
Note#	Note	Note#	Note
25	C# 0	13	C# -1		3	Surdo Mute
26	D 0	14	D -1		3	Surdo Open
27	D# 0	15	D# -1			Hi Q
28	E 0	16	E -1			Whip Slap
29	F 0	17	F -1		4	Scratch Push
30	F# 0	18	F# -1		4	Scratch Pull
31	G 0	19	G -1			Finger Snap
32	G# 0	20	G# -1			Click Noise
33	A 0	21	A -1			Metronome Click
34	Af # 0	22	Af -1			Metronome Bell
35	B 0	23	B -1			Seq Click L
36	C 1	24	C 0			Seq Click H
37	C# 1	25	C# 0			Brush Tap
38	D 1	26	D 0	O		Brush Swirl
39	D# 1	27	D# 0			Brush Slap
40	E 1	28	E 0	O		Brush Tap Swirl			Reverse Cymbal
41	F 1	29	F 0	O		Snare Roll
42	F# 1	30	F# 0			Castanet			Hi Q 2
43	G 1	31	G 0			Snare H Soft	Snare H Soft 2		SD Rock H
44	G# 1	32	G# 0			Sticks
45	A 1	33	A 0			Bass Drum Soft			Bass Drum H
46	Af # 1	34	Af # 0			Open Rim Shot	Open Rim Shot 2
47	B 1	35	B 0			Bass Drum Hard			Bass Drum H
48	C 2	36	C 1			Bass Drum	Bass Drum 2		BD Rock
49	C# 2	37	C# 1			Side Stick			BD Gate
50	D 2	38	D 1			Snare M	Snare M 2	SD Room L	SD Rock L
51	D# 2	39	D# 1			Hand Clap
52	E 2	40	E 1			Snare H Hard	Snare H Hard 2	SD Room H	SD Rock Rim
53	F 2	41	F 1			Floor Tom L		Room Tom 1	Rock Tom 1
54	F# 2	42	F# 1		1	Hi-Hat Closed
55	G 2	43	G 1			Floor Tom H		Room Tom 2	Rock Tom 2
56	G# 2	44	G# 1		1	Hi-Hat Pedal
57	A 2	45	A 1			Low Tom		Room Tom 3	Rock Tom 3
58	Af # 2	46	Af 1		1	Hi-Hat Open
59	B 2	47	B 1			Mid Tom L		Room Tom 4	Rock Tom 4
60	C 3	48	C 2			Mid Tom H		Room Tom 5	Rock Tom 5
61	C# 3	49	C# 2			Crash Cymbal 1
62	D 3	50	D 2			High Tom		Room Tom 6	Rock Tom 6
63	D# 3	51	D# 2			Ride Cymbal 1
64	E 3	52	E 2			Chinese Cymbal
65	F 3	53	F 2			Ride Cymbal Cup
66	F# 3	54	F# 2			Tambourline
67	G 3	55	G 2			Splash Cymbal
68	G# 3	56	G# 2			Cowbell
69	A 3	57	A 2			Crash Cymbal 2
70	Af # 3	58	Af # 2			Vibraslap
71	B 3	59	B 2			Ride Cymbal 2
72	C 4	60	C 3			Bongo H
73	C# 4	61	C# 3			Bongo L
74	D 4	62	D 3			Conga H Mute
75	D# 4	63	D# 3			Conga H Open
76	E 4	64	E 3			Conga L
77	F 4	65	F 3			Timbale H
78	F# 4	66	F# 3			Timbale L
79	G 4	67	G 3			Agogo H
80	G# 4	68	G# 3			Agogo L
81	A 4	69	A 3			Cabasa
82	Af # 4	70	Af 3			Maracas
83	B 4	71	B 3	O		Samba Whistle H
84	C 5	72	C 4	O		Samba Whistle L
85	C# 5	73	C# 4			Guiro Short
86	D 5	74	D 4	O		Guiro Long
87	D# 5	75	D# 4			Claves
88	E 5	76	E 4			Wood Block H
89	F 5	77	F 4			Wood Block L
90	F# 5	78	F# 4			Culca Mute			Scratch Push
91	G 5	79	G 4			Culca Open			Scratch Pull
92	G# 5	80	G# 4		2	Triangle Mute
93	A 5	81	A 4		2	Triangle Open
94	Af # 5	82	Af # 4			Shaker
95	B 5	83	B 4			Jingle Bell
96	C 6	84	C 5			Bell Tree
97	C# 6	85	C# 5
98	D 6	86	D 5
99	D# 6	87	D# 5
100	E 6	88	E 5
101	F 6	89	F 5
102	F# 6	90	F# 5
103	G 6	91	G 5

● Типы эффекта гармонии

Номер Тип эффекта гармонии Описание
01 Duet		Если нужно озвучить тип гармонии с номером от 01 до 05, после включения автоаккомпанемента исполняйте мелодию справа от точки разделения, играя аккорды на левой части клавиатуры.К каждой исполняемой ноте автоматически добавляется одна, две или три ноты гармонии.При воспроизведении мелодии, включающей данные аккордов, гармония применяется к каждой нажатой клавише.
02 Trio
03 Block
04 Country
05 Octave
06 Trill 1/4 note			Если удерживать две разные клавиши, ноты непрерывно чередуются трелью.
07 Trill 1/6 note
08 Trill 1/8 note
09 Trill 1/12 note
10 Trill 1/16 note
11 Trill 1/24 note
12 Trill 1/32 note
13 Tremolo 1/4 note			Если удерживать нажатой одну клавишу, нота непрерывно повторяется.(Скорость повторения зависит от выбранного типа.)
14 Tremolo 1/6 note
15 Tremolo 1/8 note
16 Tremolo 1/12 note
17 Tremolo 1/16 note
18 Tremolo 1/24 note
19 Tremolo 1/32 note
20 Echo 1/4 note			Если удерживать нажатой одну клавишу, к проигрываемой ноте применяется эффект эха. (Скорость эффекта эха зависит от выбранного типа.)
21 Echo 1/6 note
22 Echo 1/8 note
23 Echo 1/12 note
24 Echo 1/16 note
25 Echo 1/24 note
26 Echo 1/32 note

● Типы реверберации

Номер Тип реверберации Описание
01–03 Hall 1–3 Реверберация концертного зала.
04–05 Room 1–2 Реверберация небольшого помещения.
06–07 Stage 1–2 Реверберация для сольных инструментов.
08–09 Plate 1–2 Имитатор реверберации стальной пластины.
10 Off Никакого эффекта.

● Типы эффекта Chorus

Номер Тип эффекта Chorus Описание
1–2	Chorus 1–2Традиционная хоровая программа с насыщенным теплым звуком.
3–4	Flanger 1–2Придает звуку богатый живой эффект «дрожания».
5	Off Никакого эффекта.

YAMAHA [ Portable Keyboard ] Date:21-Aug-2006Model PSR-R300 MIDI Implementation Chart Version:1.0
Function...	Transmitted Recognized Remarks
Basic Default 1 - 16 Channel Changed x x
Default 3 Mode Messages x Altered ******* x
Note 0 - 127 0 - Number :True voice ******* 0 - 127
Velocity Note ON o Note OFF x	9nH,v=1-127 o 9nH,v=1-127
After Key's Touch Ch's x	x
Pitch Bend	x o
0,32 1 x 6 38 7,10 Control 64 Change 71,73,74	o o *1 x *1 x *1 x o o *1 x *1 x o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o u	Bank Select o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o o oo	Modulation wheel Data Entry(MSB) Data Entry(LSB) Expression Sustain

72o□84x□*1□91,93o□□96,97x□□100,101x□□o□□	o□□o□□o□□o□□RPN LSB,MSB	Release Time□Portamento Cntrl□Effect 1,3 Depth□RPN Inc,Dec□
Prog□o 0 - 127□oChange :True #*********
System Exclusive□o□□o□□
:Song Pos.□x□□xx□□x□□:Tune□x□□x
System :Clock□o□□Real Time:Commands□o□□o
:All Sound OFF□x□□o(120,126,127)□Aux :Reset All CntrIs□x□□:Local ON/OFF□x□□o(122)□Mes- :All Notes OFF□x□□o(123-125)□sages:Active Sense□o□□o□□:Reset□x□□x	o(121)□

1 По умолчанию (настройки производителя) инструмент работает как 16-канальный многотембровый тон-генератор; входящие данные не влияют на тембры и настройки панели. Однако сообщения MIDI-интерфейса, приведенные ниже, влияют на тембры панели, автоаккомпанемент и композиции.

• Общая настройка MIDI.
- Системные сообщения Exclusive об изменении типа реверберации и эффекта Chorus.

2 Сообщения для этих номеров изменения управления не могут передаваться с самого инструмента. Однако они могут быть переданы при автоаккомпанементе, воспроизведении композиции или при использовании эффекта гармонии.

3 Exclusive

F0H, 7EH, 7FH, 09H, 01H, F7H

- При данном сообщении автоматически восстанавливаются все стандартные настройки инструмента, кроме общей настройки MIDI.

• При данном сообщении разрешено одновременно изменять громкость всех каналов (общесистемное исключительное сообщение).
• Значения «tt» используются для общей громкости MIDI. (Значения для «II» игнорируются.)

F0H, 43H, 1nH, 27H, 30H, 00H, 00H, mm, II, cc, F7H

• При данном сообщении одновременно меняется настройка всех каналов.
• Значения «tt» и «II» используются для общей настройки MIDI.
• По умолчанию для параметров «tt» и «II» установлены значения 08H и 00H соответственно. Для параметров "n" и "cc" можно использовать любые значения.

Дополнительную информацию см. в таблице эффектов (стр. 84).

Дополнительную информацию см. в таблице эффектов (стр. 84).

4 При запуске аккомпанемента передается сообщение FAH. При остановке аккомпанемента передается сообщение FCH. Если выбрана внешняя синхронизация, распознаются и сообщение FAH (включение аккомпанемента), и сообщение FCH (остановка аккомпанемента).

5 Local ON/OFF

Bn, 7A, 7F

Bn, 7A, 00

Значение для «п» игнорируется.

■ Таблица эффектов

* Если значение Type LSB указывает на отсутствие эффекта, то автоматически устанавливается значение, соответствующее типу эффекта со значением Type LSB, ближайшим к полученному.

* Номера в скобках перед названием типа эффекта соответствуют номерам на экране.

● REVERB

TYPEMSB	TYPE LSB
	0	1		2		8	1	6	17
0 No Effect
1 (01)Hall1 (02)Hall2 (03)Hall3
2 Room					(04)Room1		(05)Room2
3 Stage				(06)Stage1 (07)Stage2
4 Plate				(08)Plate1 (09)Plate2
5...127	No Effect

● CHORUS

TYPEMSB	TYPE LSB
	0	1		2		8	1	6	17
0...63	No Effect
64	Thru
65	Chorus		(2)Chorus2
66	Celeste					(1)Chorus1
67	Flanger			(3)Flanger1		(4)Flanger2
68...127	No Effect

Клавиатура

- 61 клавиша стандартного размера (C1 – C6) с функцией Touch Response

Экран

• Ж К -экран (с задней подсветкой)

Настройка

• ВКЛ./ВЫКЛ.

• ГРОМКОСТЬ: МИН – МАКС

Панель управления

• кнопки [Л]/[ЗАПИСЬ ДОРОЖКИ 2], [П]/[ЗАПИСЬ ДОРОЖКИ 1], [СЛУШАЙ И УЧИСЬ], [РИТМИКА], [ОЖИДАНИЕ], [А-В ПОВТОР]/[АККОМП. ВКЛ./ВЫКЛ.], [НАЗАД]/[ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ], [ВПЕРЕД]/[[ОСНОВН./ПЕРЕХОД], [ТЕМП], [ЗАПИСЬ], [ПАУЗА]/[АВТО-СТАРТ], [СТАРТ/СТОП], [КОМПОЗИЦИЯ], [СТИЛЬ], [ТЕМБР], [ФУНКЦИЯ], [РОЯЛЬ], [ГОТОВЫЕ НАБОРЫ СТИЛЕЙ], [РЕВЕРЬ. ВКЛ./ВЫКЛ.], [ДЕМО], [МЕТРОНОМ ВКЛ./ВЫКЛ.], [ДЕЛЕНИЕ КЛАВИАТУРЫ], [СОВМЕЩЕНИЕ ТЕМБРОВ], [ГАРМОНИЯ]. [АКТИВНАЯ КЛАВИАТУРА], цифровые кнопки [0]-[9], [+/- ДА], [-/- НЕТ]

Тембр

• 108 тембров на панели + 12 тембров ударных + 1 набор звуковых эффектов + 359 тембров XGlite + 2 необязательных тембра XGlite

• П о лифония: 32

• СОВМЕЩЕНИЕ ТЕМБРОВ

• Р АЗДЕЛЕНИЕ ТЕМБРОВ

Стиль

• 106 встроенных стилей и флэш-память

• У правление стилями: АККОМП. ВКЛ./ВЫКЛ., АВТО-СТАРТ, СТАРТ/СТОП, ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ, ОСНОВН./ПЕРЕХОД

- Аппликатура: поддержка нескольких методов игры аккордами

• Г ромкость стилей

• Р регистрация стилей

Функция обучения

• С ловарь аккордов

• у роки 1 – 3

Функции

- Style Volume (Громкость стиля), Song Volume (Громкость мелодии), Transpose (Транспонирование), Tuning (Настройка), Split Point (Точка разделения), Touch Sensitivity (Чувствительность к силе нажатия), Style Register (Регистрация стилей), Main voice (Главный голос) (Volume (Тембр), Octave (Октава), Chorus Send Level (Уровень эффекта Chorus)), Dual voice (Режим совмещения тембров) (Volume (Тембр), Octave (Октава), Chorus Send Level (Уровень эффекта Chorus)), Split voice (Режим разделения тембров) (Volume (Тембр), Octave (Октава), Chorus Send Level (Уровень эффекта Chorus)), Reverb Type (Тип реверберации), Reverb level (Уровень реверберации), Chorus Type (Тип эффекта Chorus), Panel Sustain (Педаль Sustain), Harmony Type (Тип эффекта гармонии), Harmony Volume (Громкость эффекта гармонии), PC mode (Режим компьютера) (PC1/PC2/Off), Local On/Off (Функция Local Вкл./Выкл.), External Clock (Внешняя синхронизация), Initial Setup Send (Передача настроек по умолчанию), Time Signature (Частота сигнала метронома) (Numerator (Числитель), Denominator (Знаменатель)), Metronome Volume (Громкость метронома), Lesson Track (R) (Правая дорожка для разучивания), Lesson Track (L) (Левая дорожка для разучивания), Demo Cancel (Отмена демонстрационных композиций)

Эффекты

• Р еверберация: 9 видов

• Эффект Chorus: 4 вида

• Эффект гармонии: 26 видов

Композиция

• 102 встроенные композиции + 5 композиций пользователя + флэш-память

• У даление композиции

• Г ромкость композиции

Готовые наборы стилей

• 100

Запись

• Композиция

Композиция пользователя: 5 композиций.

Запись дорожек: 1, 2

MIDI

• Ф ункция Local ON/OFF (вкл/выкл)

- Ф ункция Initial Setup Send (Передача настроек по умолчанию)

• В нешняя синхронизация

• Р е ж им ПК

Вспомогательные разъемы

Потребляемая мощность

• 10 Вт (при использовании адаптера переменного тока РА-3С)

Источник питания

• А даптер: Yamaha PA-3C или аналогичный

• Б атареи: шесть батарей формата «АА», LR6 или аналогичные

Габариты (ширина х длина х высота)

• 945 x 370 x 128 MM

(37-1/4 x 14-5/8 x 44-1/16 дюймов)

Bec

• 4,9 кг (10 фунтов 13 унций) (без батарей)

Принадлежности, входящие в поставку

• Пюпитр

• Р уководство пользователя

Дополнительные принадлежности, поставляемые по желанию покупателя

• Адаптер переменного тока:	Yamaha PA-3C или аналогичный
• Переходник интерфейса USB-MIDI:	UX16
• Педальный переключатель:	FC4/FC5
• Подставка для клавиатуры:	L-2C/L-2L
• Наушники:	HPE-150/HPE-30

* Т ехнические характеристики и их описания в данном руководстве пользователя даны только для ознакомления. Корпорация Yamaha сохраняет за собой право модифицировать свои изделия и менять их технические характеристики без предварительного уведомления. Поскольку технические характеристики, оборудование и принадлежности могут различаться в зависимости от региона, обращайтесь за информацией к региональному представителю корпорации Yamaha.

Панель управления и разъемы В а

Цифры

A-B ПОВТОР, кнопка 41

АВТО-СТАРТ, кнопка 21

АККОМП. ВКЛ./ВЫКЛ., кнопка 21

АКТИВНАЯ КЛАВИАТУРА, кнопка 45

ВКЛ./ВЫКЛ., кнопка 9,32

ВПЕРЕД, кнопка 19

ВСТУПЛ./ФИНАЛ/ЗАМЕДЛИТЬ, кнопка ..... 51

ГАРМОНИЯ, кнопка 42

ДЕЛЕНИЕ КЛАВИАТУРЫ, кнопка 14

ДЕМО, кнопка 19

СЛУШАЙ И УЧИСЬ, кнопка 36

СОВМЕЩЕНИЕ ТЕМБРОВ, кнопка 13

СТАРТ/СТОП, кнопка 32

СТИЛЬ, кнопка 20, 33

ТЕМП, кнопка 48

ТЕМБР, кнопка 12, 33

ФУНКЦИЯ, кнопка 33,59

цифровые кнопки, кнопки 0–9, +/ДА, -/НЕТ ..... 33

DC IN 12V, разъем 8

MIDI IN, OUT, разъем 61

PHONES/OUTPUT, разъем 9

SUSTAIN, разъем 9

ВИТНОМ ПОРЯДКЕ

A

АВ ПОВТОР, функция 41

C

Chorus, список типов эффекта 81

Chorus, эффект 44

D

Dual, режим 13

1

Initial Send, функция 60

L

Local, функция 60, 62

M

MIDI 61

Musicsoft Downloader, приложение 65

0

One Touch Setting, функция 47

R

Root, раздел клавиатуры 57

S

SMF, формат 0 65

Split, режим разделения 14

T

Touch Response, функция 45

Tuning, функция 47

X

XGlite 6

A

автоаккомпанемент 21

автоматический старт 21,49

адаптер переменного тока 8

АККОМП. ВКЛ./ВЫКЛ. 21

аккорд 22,55–56,58

батарея 8

B

включение или выключение

автоаккомпанемента 21

внешняя синхронизация 60,63

вступление 49,52

Γ

гармония 43

Гармония, эффект 42

готовые наборы стилей 23

громкость гармонии 60

громкость композиции 39

громкость метронома 26

громкость стиля 53

A

ДА, кнопка 30

демонстрация 19

диапазон автоаккомпанемента 21–22

дистанционное управление 64

дополнительные принадлежности 85

дорожка 28,34,40

3

запись 27–29

запись на дорожки 28–29

M

инициализация 31

K

композиция 18

композиция пользователя 27–28

компьютер 62-68

M

метроном 24–26

H

набор ударных 15

нажать и подержать некоторое время 32

настройка ПК 63

НЕТ, кнопка 30

НОТЫ 34

0

октава, основная 59

октава, разделение тембров 60

октава,совмещение тембров 60

основная часть/автозаполнение 51–52

ОСНОВНОЙ ТОН 55

отключение звука 40

отмена 30

оценка 37

очистка данных резервного копирования ...... 31

очистка флэш-памяти 31

π

партия 36

пауза 19

педаль (разъем Sustain) 9

педаль Sustain 44

передача 62,68

перемотка вперед 19

перемотка назад 19

правая/левая дорожка для разучивания ...... 60, 68

прилагаемые принадлежности 85

принадлежности в поставке 6

пюпитр 6

P

реверберация 43

регулятор громкости 9,32

резервное копирование 31

ритм 20

C

словарь аккордов 57

сохранение данных в компьютере 68

список композиций 19

список настроек функций 59–60

список стилей 79

список тембров 70

список типов гармоний 81

список установок ударных инструментов ...... 76

старт, кнопка 32

стиль 20-21,50-52

стиль, функции 49

стоп, кнопка 32

T

такт 34

тембр 12–14

темп 48

типы реверберации 81

тональность 39

точка разделения клавиатуры 14,46

транспонирование 46

y

удаление композиции 30

уровень реверберации 60

уровень эффекта Chorus (основной тембр) ...... 60

уровень эффекта Chorus (режим разделения тембров) 60

уровень эффекта Chorus (режим совмещения тембров) 60

урок 35-38

中

файл резервной копии 31

файл стиля 54,67

финал 50

Финал 52

флэш-память 67

4

частота сигнала метронома 25

чувствительность к силе нажатия 45

3

экран 34

экран аккордов 34,56

экран долей 34

экран клавиатуры 34

NORTH AMERICA

CANADA
