Тип продукта	Вытяжка кухонная
Бренд	Küppersbusch
Модель	LB6650.1E
Монтаж	Внешнее отведение (воздуховод Ø120 мм, макс. длина 4 м, макс. 2 угла 90°)
Управление	Кнопки с таймером (10 мин)
Скорости всасывания	Несколько скоростей, включая интенсивную (переключается на скорость 2 через 10 мин)
Металлические фильтры	Моющиеся в посудомоечной машине или вручную, чистить не реже одного раза в месяц
Угольный фильтр	Опционально, не моется, срок службы 3–6 месяцев
Материал корпуса	Нержавеющая сталь или окрашенный (в зависимости от версии)
Освещение	Лампа заменяется сервисной службой
Минимальное расстояние от варочной панели	65 см (если не указано иное производителем плиты)
Безопасность	Обязательное отключение перед обслуживанием; запрещено фламбировать под вытяжкой; использование с газовыми приборами требует вентиляции
Электропитание	См. паспортную табличку внутри (напряжение и частота)
Вес	Не указан
Размеры	Не указаны
Чистка и уход	Ежемесячно чистить внутреннюю часть и металлические фильтры; корпус из нержавейки: специальные средства; окрашенный корпус: теплая вода и нейтральное мыло
Сервисное обслуживание	Используйте только оригинальные запчасти и обращайтесь в авторизованный сервисный центр
Назначение	Бытовое, для удаления и очистки кухонных газов

Часто задаваемые вопросы - LB6650.1E Küppersbusch

Какое минимальное расстояние между вытяжкой и варочной панелью?

Минимальное расстояние составляет 65 см для газовых или комбинированных плит. Следуйте указаниям производителя плиты; это расстояние может быть уменьшено, если в инструкции по установке вытяжки указано иное.

Как чистить металлические фильтры вытяжки?

Металлические фильтры можно мыть вручную в горячей воде с нейтральным моющим средством или в посудомоечной машине. Устанавливайте их вертикально в посудомоечную машину, чтобы избежать остатков. Чистите их не реже одного раза в месяц для предотвращения риска возгорания.

Когда нужно заменять угольный фильтр?

Угольный фильтр является опциональным и не подлежит стирке. Срок его службы составляет 3–6 месяцев в зависимости от интенсивности использования. Заменяйте его, когда он насыщен.

Что делать, если вытяжка плохо всасывает или вибрирует?

Проверьте, не забиты ли металлические фильтры жиром (почистите их), и не засорен ли воздуховод. Если проблема не исчезает, обратитесь в сервисный центр.

Как использовать таймер вытяжки?

После выбора скорости всасывания нажмите кнопку Таймер. Индикатор мигает, и вытяжка автоматически выключится через 10 минут. Вы можете изменить скорость во время отсчета.

Можно ли использовать вытяжку без металлического фильтра?

Нет, не рекомендуется готовить без металлических фильтров. Скопившийся жир может капать или загореться. Если фильтры находятся в посудомоечной машине, дождитесь их установки перед использованием вытяжки.

Как чистить корпус вытяжки?

Для вытяжки из нержавеющей стали используйте специальные средства для нержавейки. Для окрашенной вытяжки используйте теплую воду и нейтральное мыло. Избегайте абразивных, коррозионных средств и металлических губок. Вытирайте безворсовой тканью.

Что делать, если вытяжка не работает?

Проверьте, подключен ли кабель питания и есть ли напряжение в сети. Если проблема не исчезает, обратитесь в техническую службу.

Можно ли фламбировать под вытяжкой?

Нет, запрещено фламбировать под вытяжкой. Это представляет риск возгорания из-за скопившегося жира.

Как заменить лампу вытяжки?

Замену лампы должен выполнять сервисный центр или квалифицированный персонал. Обратитесь к производителю для получения запасной лампы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LB6650.1E Küppersbusch

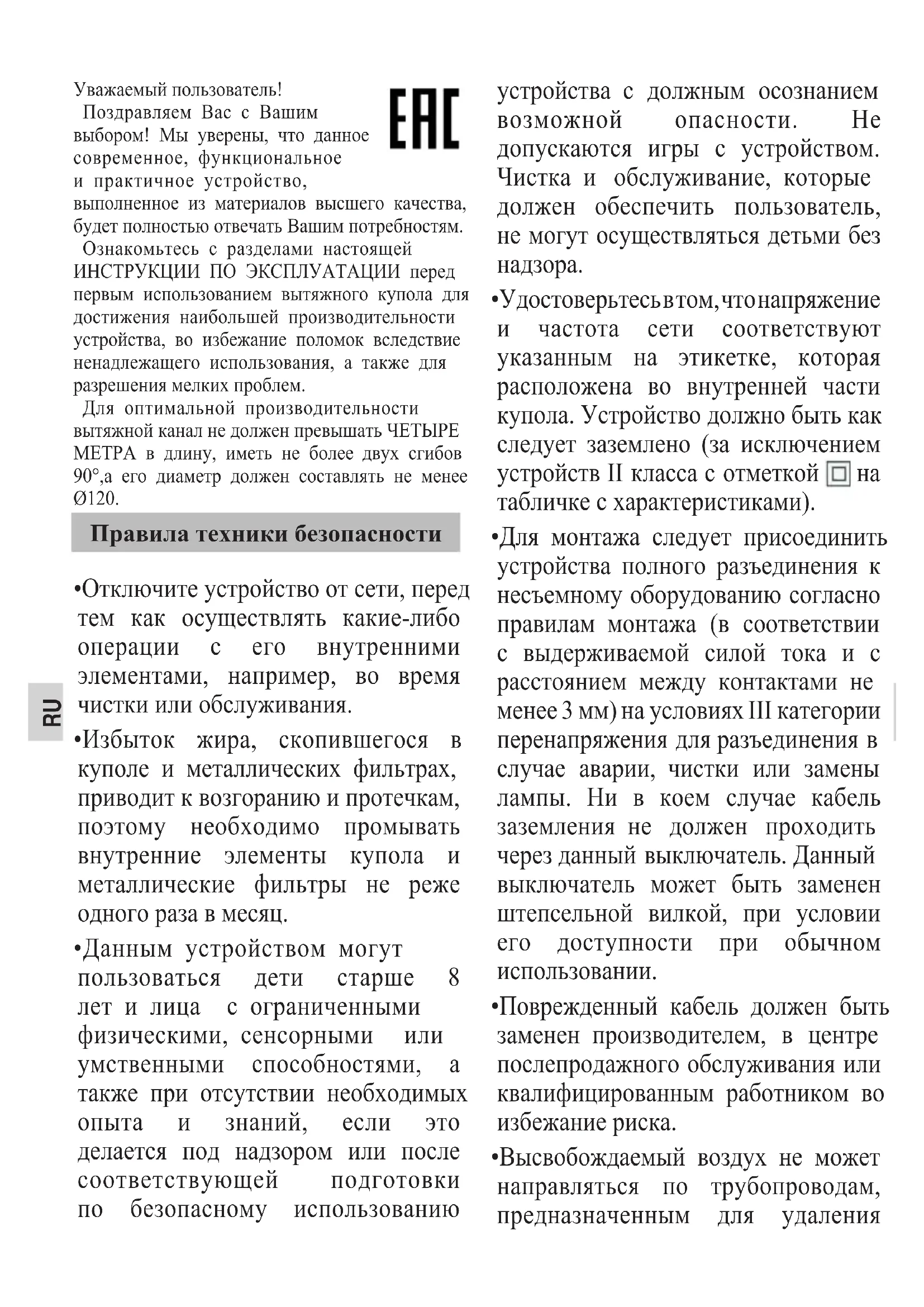

Уважаемый пользователь!

Поздравляем Вас с Вашим выбором! Мы уверены, что данное современное, функциональное и практичное устройство, выполненное из материалов высшего качества, будет полностью отвечать Вашим потребностям.

Ознакомьтесь с разделами настоящей ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ перед первым использованием вытяжного купола для достижения наибольшей производительности устройства, во избежание поломок вследствие ненадлежащего использования, а также для разрешения мелких проблем.

Для оптимальной производительности вытяжной канал не должен превышать ЧЕТЫРЕ МЕТРА в длину, иметь не более двух сгибов 90°, а его диаметр должен составлять не менее ∅120.

Правила техники безопасности

• Отключите устройство от сети, перед тем как осуществлять какие-либо операции с его внутренними элементами, например, во время чистки или обслуживания.
• Избыток жира, скопившегося в куполе и металлических фильтрах, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры не реже одного раза в месяц.
  •Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также при отсутствии необходимых опыта и знаний, если это делается под надзором или после соответствующей подготовки по безопасному использованию

EAC

устройства с должным осознанием возможной опасности. Не допускаются игры с устройством. Чистка и обслуживание, которые должен обеспечить пользователь, не могут осуществляться детьми без надзора.

• Удостоверьтесьвтом, что напряжение и частота сети соответствуют указанным на этикетке, которая расположена во внутренней части купола. Устройство должно быть как следует заземлено (за исключением устройств II класса с отметкой □ на табличке с характеристиками).
• Для монтажа следует присоединить устройства полного разъединения к несъемному оборудованию согласно правилам монтажа (в соответствии с выдерживаемой силой тока и с расстоянием между контактами не менее 3 мм) на условиях III категории перенапряжения для разъединения в случае аварии, чистки или замены лампы. Ни в коем случае кабель заземления не должен проходить через данный выключатель. Данный выключатель может быть заменен штепсельной вилкой, при условии его доступности при обычном использовании.
• Поврежденный кабель должен быть заменен производителем, в центре послепродажного обслуживания или квалифицированным работником во избежание риска.
• Высвобождаемый воздух не может направляться по трубопроводам, предназначенным для удаления

отходящих газов из приборов, использующих газовое или другое топливо.

•В помещении должна быть предусмотрена соответствующая вентиляция, в случае если купол будет использоваться одновременно с приборами, питаемыми от других, неэлектрических источников энергии, например, газовая кухня.

- Избыток жира, скопившегося в куполе, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры купола не реже одного раза в месяц.

- Нижняя часть купола должна располагаться на расстоянии не менее 65 см от газовой или комбинированной плиты. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ ПРОИЗВОДИТЕЛЯ ПЛИТЫ. Данное расстояние может быть сокращено, если есть соответствующее указание в инструкции по монтажу вытяжного купола.

- Никогда не оставляйте включенными газовые горелки без размещенной на них посуды. Жир, накапливаемый в фильтрах, может протекать или возгораться под действием высокой температуры.*

- Не готовьте под куполом, если не установлены металлические фильтры, например, если фильтры в данный момент моются в посудомоечной машине.

- Рекомендуем использовать перчатки и соблюдать предельную осторожность при чистке внутренней части купола.

- Вытяжной купол предназначен для бытового использования и исключительно для улавливания и очистки воздуха от продуктов приготовления пищи. • Пользователь несет ответственность за использование купола для иного назначения, что может быть представлять угрозу для пользователя. Производитель не несет ответственности за ущерб, полученный при ненадлежащем использовании устройства.

• Для всех видов ремонта следует обращаться в ближайший центр технического обслуживания производителя, где используются только оригинальные запчасти. Ремонт или какие-либо изменения, осуществленные неквалифицированным персоналом, могут привести к повреждению или неисправной работе устройства, что может быть небезопасно для пользователя.

- Данное устройство отвечает требованиям Европейской директивы 2012/19/EU об электрическом и электронном оборудовании «Отходы электрического и электронного оборудования». Данная директива регламентирует общие для Европейского союза принципы удаления и переработки отходов электрического и электронного оборудования.

Правила эксплуатации

Управлять вытяжкой можно с помощью элементов управления, показанных на рисунке.

Включите вытяжной вентилятор за несколько минут до начала приготовления пищи, чтобы убедиться в наличии устойчивой вентиляционной тяги до появления испарений.

После завершения приготовления пищи оставьте вытяжной вентилятор включенным на несколько минут (от 3 до 5 минут), чтобы полностью удалить загрязненный воздух из выходного канала. Это предотвратит возвращение жира, дыма и запахов в кухню.

©

1

2

3

人

*

Свет

1 Минимальная вентиляция
2 Средняя скорость вентиляции
3 Максимальная скорость вентиляции
Интенсивная вентиляция
⑨ Регулятор времени

Программирование вентиляционного периода

Выполните следующие шаги:

1.-Выберете желаемую скорость вентиляции.
2.-Нажмите на «регулятор времени».
3.-Начнет мигать свет. Продолжительность запрограммирован-ного времени 10 минут.
4.-В течение этого времени можно изменить скорость вентиляции.

Интенсивная скорость запрограммирована автоматически, она сменится на скорость 2 после примерно 10 минут работы.

Очистка и техническое обслуживание

Во время выполнения очистки и технического обслуживания соблюдайте правила техники безопасности.

Очистка корпуса вытяжки

• Если корпус вашей вытяжки изготовлен из нержавеющей стали, пользуйтесь специальными чистящими средствами, указанными в инструкции к изделию.
• Если ваша вытяжка имеет окрашенный корпус, пользуйтесь теплой водой и нейтральным мылом.
• Ни в коем случае не используйте металлические мочалки, абразивные и едкие вещества.
• Вытирайте вытяжку тканью, не образующей волокон.
• Не пользуйтесь для очистки пароструйными устройствами.

Очистка металлических фильтров

• Чтобы снять фильтры, слегка нажмите на фиксаторы и вытяните фильтры наружу.
• Металлические фильтры можно очищать путем замачивания их в горячей воде с нейтральным моющим средством до полного растворения жира, а затем прополоскав их под краном с водой, или с помощью специальных средств для удаления жира. Фильтры также можно мыть в посудомоечной машине. В этом случае рекомендуется располагать их в машине вертикально, чтобы избежать налипания на фильтры остатков пищи.
• При мытье в посудомоечной машине металлическая поверхность фильтров может потемнеть, что не влияет на способность фильтров улавливать жир. После промывки фильтры необходимо просушить и установить их обратно в корпус вытяжки.

Замена ламп освещения

Для замены лампочек, пожалуйста, свяжитесь с ближайшим Сервисом по техническому обслуживанию.

Устранение неполадок

Проблема Возможная причина Решение
Вытяжной вентилятор не работает.	Питающий кабель не подключен к электросети.В сети нет тока.
Вытяжка удаляет загрязненный воздух неудовлетворительно или вибрирует.	Фильтры забиты жиром.Засорение канала вывода воздуха.

Фильтры на основе активного древесного угля (Поставляются отдельно)

Если вывод загрязненного воздуха наружу невозможен, можно настроить кухонную вытяжку на очистку воздуха путем пропускания его через фильтр из активного древесного угля.

Полезный срок службы фильтров из активного древесного угля составляет от трех до шести месяцев в зависимости от условий эксплуатации. Такие фильтры не моются и не восстанавливаются. По истечении срока службы угольные фильтры подлежат замене.

Изготовитель оставляет за собой право вносить в продукцию изменения и дополнения, которые сочет необходимыми, не изменяя при этом основные характеристики изделия.

A	B	C	D	E	F
532/712	284	310	256	263	493/673

∅150 1x

1x

150-120 1x

1x

A,D NICHT ENTHALTEN

A,D NO INCLUIDO

A,D NOT INCLUDED

A,D PAS INCLU

A,D NÃO INCLUÍDO

A,D NON COMPRESO

A,D EJ INGÄR

A,D NIET INBEGREPEN

A,D ΔEN ΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ

A,D НЕ ВКЛЮЧЕНЫ
