VC 5 Premium - Пылесос KARCHER - Бесплатное руководство пользователя

Тип продукта	Пылесос с мешком (фильтр-мешок)
Бренд	Kärcher
Модель	VC 5 Premium
Размеры (Д x Ш x В)	400 x 250 x 300 мм
Вес	6,5 кг
Питание	220-240 В, 50-60 Гц
Максимальная мощность	700 Вт
Объем контейнера	3,5 л (мешок для пыли)
Фильтрация	Моющийся HEPA-фильтр
Радиус действия	8 м (кабель + трубка)
Уровень шума	72 дБ(А)
Основные функции	Регулируемая мощность, автоматическое отключение, индикатор заполнения мешка
В комплекте	Щетка для твердых полов и ковров, щелевая насадка, щетка для пыли, турбонасадка
Уход и очистка	Мойка фильтра каждые 6 месяцев, замена мешка при красном индикаторе
Безопасность	Автоматическое отключение при перегреве
Запасные части и ремонт	Мешки, фильтры, трубки, насадки доступны на сайте Kärcher
Гарантия	2 года (соответствует нормативам)
Общая информация	Универсальный пылесос для твердых полов и ковров, компактный и тихий дизайн

Часто задаваемые вопросы - VC 5 Premium KARCHER

Как заменить мешок для пыли?

Откройте переднюю крышку, выньте полный мешок, вставьте новый мешок Kärcher и закройте крышку до щелчка.

Когда и как чистить фильтр HEPA?

Чистите фильтр HEPA каждые 6 месяцев или когда загорается индикатор. Промойте его теплой водой, дайте высохнуть 24 часа перед установкой.

Что делать, если мощность всасывания снизилась?

Проверьте, полон ли мешок, очистите фильтр, осмотрите трубку и шланг на предмет засоров. Если проблема не устранена, обратитесь в службу поддержки.

Как использовать турбонасадку?

Подключите турбонасадку к трубке или непосредственно к рукоятке. Используйте ее на коврах и паласах для глубокой очистки. Избегайте длинных бахром.

Можно ли использовать пылесос на твердых полах?

Да, пылесос поставляется с насадкой для твердых полов и ковров. Используйте комбинированную насадку для оптимальной очистки.

Сетевой кабель не втягивается полностью, что делать?

Слегка потяните кабель и нажмите кнопку автоматического сматывания. Если проблема сохраняется, проверьте, не перекручен ли кабель.

Как отрегулировать мощность всасывания?

Используйте колесико на рукоятке или ползунок на корпусе для регулировки мощности в зависимости от типа пола.

Где купить запасные части?

Запасные части (мешки, фильтры, насадки) доступны на сайте Kärcher или у авторизованных дилеров.

Пылесос сам выключается, почему?

Это система безопасности при перегреве. Дайте прибору остыть около 30 минут и проверьте, не забит ли фильтр.

Как опорожнить контейнер без мешка?

Этот пылесос — модель с мешком. Контейнера без мешка нет. Замените мешок, когда он полон.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VC 5 Premium KARCHER

Перед первым применением устройства прочитайте эту оригинальную ин-

струкцию по эксплуатации и прилагаемые указания по технике безопасности. Действуйте в соответствии с ними. Сохраните обе брошюры для дальнейшего пользования или для следующего владельца.

Использование по назначению

Данный универсальный пылесос предназначен для использования в домашнем хозяйстве, он не подходит для промышленного использования.

Изготовитель не несет ответственности за повреждения, полученные в результате использования не по назначению или неправильного обращения с прибором.

Использовать универсальный пылесос только с:

■ оригинальными фильтрами.
■ оригинальными запчастями, стандартными или специальными принадлежностями.

Запрещается использовать универсальный пылесос для:

■ чистки людей и животных.

■ Всасывание:

насекомых (например мух, пауков и т.д.). вредных для здоровья веществ, острых, горя- чих или раскаленных предметов. мокрых предметов или жидкостей. легковоспламеняющихся или взрывчатых ве- ществ и газов.

Охрана окружающей среды

Упаковочные материалы пригодны для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Поэтому утилизируйте старые приборы через соответствующие системы приемки отходов.

Электрические и электронные приборы часто содержат компоненты, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для людей и экологии. Тем не менее данные компоненты необходимы для правильной работы прибора. Приборы, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Утилизация фильтров

Фильтр изготовлен из экологически безвредных материалов.

Если они не содержат никаких веществ, которые запрещены для утилизации домашнего мусора, они могут быть утилизированы с обычным домашним мусором.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Сервисная служба

Филиал фирмы KARCHER с удовольствием ответит на ваши вопросы и окажет содействие при устранении неисправностей в приборе. Адрес указан на обороте

Запасные части

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства.

Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Управление

Описание прибора

Изображения прибора см. на стр. 4

1 рукоятка
2 Регулировка телескопической всасывающей трубы
3 Регулятор мощности всоса
4 Кнопка Вкл./Выкл.
5 Фильтр для очистки отходящего воздуха
6 Крышка выходного фильтра
7 Кнопка переключения
8 Форсунка для чистки пола
9 Парковочное положение
10 Отсоединение насадки для пола
11 Крючки для кабеля
12 Зажим для кабеля
13 Сетевой шнур со штепсельным разъемом
14 Отверстие для очистки телескопической удлинительной трубки
15 Фиксатор основного фильтра
16 Плоский складчатый фильтр
17 Долговременный фильтр с фиксатором
18 Форсунка для чистки обивки
19 Форсунка для чистки швов и стыков
20 Щеточка для мебели

Ввод в эксплуатацию

Изображение 10 5

Крючки для кабеля

Рисунок 3

→ Оба крючка откидываются.
→ Для быстрого съема кабеля нижний крючок можно повернуть наверх.

Регулировка телескопической удлинительной трубки

Рисунок 4

→ Если прибор установлен в парковочное положение, то сначала нужно дезактивировать парковочное положение.
→ Для это удерживать насадку для пола ногой и слегка запрокинуть прибор назад.
→ Удерживая кнопку нажатой, отрегулировать всасывающую трубу до нужной длины.

Настройка мощности всасывания

Рисунок 5

Указание

Перемещая регулятор силы всасывания, можно установить необходимую силу всасывания.

■ Ступень 1 и 2: низкая мощность
Для очистки деликатных материалов и легких предметов, как например, мягкой мебели, ковровых дорожек, подушек, занавесок и т. п.

■ Ступень 3: средняя мощность

Для ежедневной уборки при слабом загрязнении и для очистки ковров с коротким ворсом.

■ Ступень 4: высокая мощность

Для чистки грубых и твердых напольных покрытий, ковров с длинным ворсом и при сильном загрязнении.

Важное указание! Прибор автоматически отключается при опасности перегрева. Выключить прибор и извлечь штепсельную вилку из розетки. Следует проверить, не забита ли насадка или всасывающая трубка и необходимо ли опорожнить фильтр. После устранения неисправности дать прибору остыть не менее 1 часа, после этого он снова будет готов к работе.

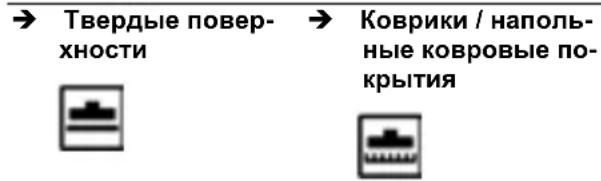

Регулировка насадки для пола

Рисунок 6

Использование насадок

Рисунок 7

■ Форсунка для мягкой обивки: для очистки мягкой мебели, матрасов, гардин и т.д.
■ Щелевая насадка: для кромок, щелей и радиаторов отопления
■ Щеточка для мебели: для щадящей очистки мебели и деликатных предметов, например, книг и т.п.

Окончание работы

Рисунок 8

Транспортировка, хранение

Рисунок 9

→ Смотать кабель.
→ Зафиксировать насадку для пола прибора (телескопическая трубка не выдвинута) в парковочном положении.
→ Прибор можно хранить также, положив на полку или в шкаф.

Указание

Хранить устройство в сухих помещениях.

Уход и техническое обслуживание

Опорожнение основного фильтра

Рекомендация: опорожнять основной фильтр после каждого использования.

Дальнейший порядок действий см.:

Изображение 10 11

Указание

→ При открывании фильтр очищается автоматически, и грязь отделяется.

Опорожнение долговременного фильтра

Рекомендация: Долговременный фильтр снимать не реже чем каждые 3 месяца, опорожнять и при необходимости чистить.

ВНИМАНИЕ

Всасываемое количество может изменяться в зависимости от всасываемого материала.

В особенности при работе с мелкой пылью может понадобится опорожнять фильтр чаще.

Для обеспечения хорошей фильтрации заменять долговременный фильтр на новый раз в 2 года.

Дальнейший порядок действий см.:

Изображение 10 15

Указание

■ При открывании фильтр очищается автоматически, и грязь отделяется.
Вставить долговременный фильтр в плоский складчатый фильтр в соответствии с маркировкой и закрутить до конца, чтобы красный предохранительный стержень больше не был виден.

ВНИМАНИЕ

■ Если красный предохранительный стержень виден, то плоский складчатый фильтр не получится вставить в прибор. Поэтому закрутить фиксатор фильтра до упора.

■ Вставлять в прибор только сухие долговременные фильтры.

Замена выходного фильтра

Рекомендация: для обеспечения хорошей фильтрации заменять выходной фильтр раз в год.

Рисунок 16

→ Потянуть крышку выходного фильтра вверх и наискось вдоль кромки прибора.
→ Сжать выходной фильтр с обеих сторон и затем снять.
→ Вставить новый выходной фильтр и зафиксировать его.
→ Установить крышку выходного фильтра на кромку прибора, продвинуть вниз и зафиксировать.

Помощь в случае неполадок

Причинами слабой мощности всасывания могут быть:

→ засорение в принадлежностях: осторожно удалить засорение с помощью узкого инструмента.

Рисунок 17

→ Засорение в телескопической удлинительной трубке: приподнять крышку, взявшись отверткой за рукоятку, и осторожно удалить засорение с помощью узкого инструмента.

→ Проверить, не заполнены ли фильтры и не повреждены ли они. См. главу «Уход и техническое обслуживание».

Технические данные

Напряжение 220-240 V
Вид тока 50-60 Гц
Сетевой предохранитель (инертный)	10	A
Класс защиты II
Вес без (принадлежностей)
Прибор с насадкой для пола	3,2 кг
Радиус действия
VC 5 8,5 м
VC 5 Premium 10,0 м
Габариты(устройство в парковочном положении)	182 x 261 x 621	мм
Номинальный внутренний диаметр насадок	35 мм
Экологический дизайн согласно 666/2013
Класс энергопотребления A
Индикативное ежегодное потребление	20 кВт час/год
Класс очистки для ковров С
Класс очистки для твердых поверхностей	A
Класс выброса пыли А
Уровень шума L_WA	77 дБ(А)
Номинальная потребляемая мощность	500	Вт

Изготовитель оставляет за собой право внесения технических изменений!
