РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DE5151821 SIEMENS

Инструкция по монтажу

и эксплуатации

Sicherheitshinweise

Удалить воздух в течение 1 минуты!

V.

VI.

A

B

C

Указания по технике безопасности

Данный прибор предназначен только для домашнего или бытового, не для промышленного использования. Бытовое использование включает в себя, например, использование в кухнях для сотрудников в магазинах, офисах, на сельскохозяйственных и прочих производственных предприятиях, а также использование постояньцами пансионов, небольших гостиниц и схожих мест проживания.

Установить и обслуживать прибор, как описано в тексте и изображено на рисунке. Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.
Данный прибор предназначен для применения на высоте до 2 000 м над уровнем моря.
Устанавливать и хранить прибор только в защищенном от мороза месте (остатки воды).

Опасность поражения током! В случае сбоя немедленно отключить прибор от сети. При нарушении герметичности пр бора немедленно закрыть подачу холодной воды.

■ Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.
Во избежание опасности ремонт и техобслуживание прибора должны проводиться только квалифицированным специалистом.
Никогда не открывать прибор, не отключивпитание.
Соблюдать законодательные нормы страны, местного предприятия по снабжению электроэнергией и водоканала.
■ Проточный нагреватель – это прибор с классом защиты I, он должен быть подключен к защитному проводу.
Прибор должен быть постоянно под- ключенным к фиксированным линиям. Поперечное сечение труб должно соответствовать запланированной мощности.

Осторожно: заземленные водопроводы могут имитировать наличие защитного провода.
Для выполнения соответствующих норм техники безопасности на месте установки должно быть всеполюсное разделяющее устройство. Раствор контактов должен составлять минимум 3 мм.
■ Проточный нагреватель предназначен только для замкнутой (герметичной) эксплуатации.
Арматура должна иметь допуск для эксплуатации с замкнутым (герметичным) проточным нагревателем.
■ Проточный нагреватель можно эксплуатировать подключенным к трубопроводу холодной воды или с предварительно нагретой водой (например, из гелиоустановки). Соблюдать при этом технические данные и специальные принадлежности.
■ Проточный нагреватель предназначен для подключения к пластиковым трубам, проверенным Немецким союзом специалистов водо- и газоснабжения.
■ Перед монтажом обесточить электрический соединительный кабель и перекрыть водопровод!
Выполнять подключение электропроводки только после подключения воды.
В задней стенке делать только отверстия необходимые для монтажа. При повторном монтаже необходимо герметично закрыть ненужные отверстия.
■ После монтажа не прикасаться к токо- проводящим частям.
При выполнении работ в сети водоснабжения отсоединить прибор от электросети. По завершении работ действовать, как при первом вводе в эксплуатацию.
- Не допускается вносить изменения в прибор.
Прибор может использоваться только для нагрева питьевой воды в домашних условиях.
Данный прибор может использоваться детьми от 8 лет и старше, а также людьми с ограниченными физическими, сенсорными или ментальными способностями или с недостатком опыта и знаний,

если они находятся под присмотром, или если их научили безопасному обращению с прибором, и они понимают исходящие от него опасности. Детям нельзя играть с прибором. Очистка и пользовательское техобслуживание не подлежат выполнению детьми без присмотра.

■ Не подпускайте детей близко к прибору.
■ Присматривайте за детьми, чтобы они не играли с прибором.

Смеситель и труба для горячей воды могут нагреваться. Укажите детям на это.
Не используйте абразивные средства или чистящие средства-растворители.
- Не используйте приспособления для очистки паром.
Удаление накипи с прибора должно осуществляться только квалифицированным специалистом.

Поздравляем вас с покупкой данного прибора от фирмы Siemens. Вы приобрели высококачественное изделие, способное вас порадовать.

Пожалуйста, внимательно прочтите инструкцию по монтажу и эксплуатации перед началом использования и сохраните его!

Инструкция по монтажу

Монтируйте проточный нагреватель, как описано на рисунках. Соблюдайте указания в тексте.

Страницы с рисунками Вы найдете в середине руководства.

Монтаж

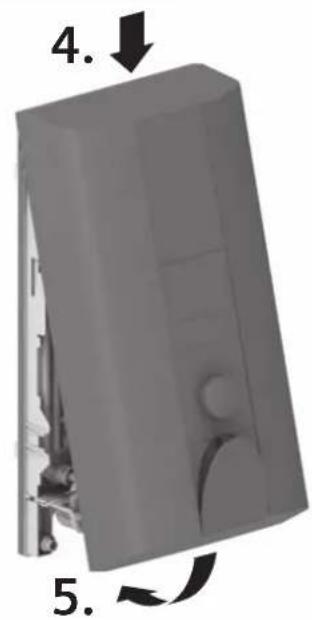

I. Распаковать/снять кожух

Распаковать прибор и проверить на наличие повреждений при транспортировке.
- Утилизировать упаковку и при необходимости старый прибор согласно экологическим нормам.

II. Подготовка монтажа

Важно: использовать только прилагающийся монтажный комплект. Обязательно монтировать входящие в поставку патрубки подключения воды!

Блокировать водопровод. Электрическое подключение (соединительный кабель) не должно быть под напряжением. Выкрутить или отключить предохранители.

III. Настенный монтаж

■ Прочно монтировать проточный нагреватель на стену. Закрепить его при необходимости снизу установочными болтами.
Расстояние от стены варьируется. Так можно компенсировать неровности стены.
Насадка должна плотно обхватывать соединительный кабель. Если она будет повреждена при монтаже, необходимо герметично закрыть отверстие.

IV. Подвод воды

■ Проточный нагреватель необходимо обезвоздушить. Для этого полностью открыть кран горячей воды и промывать прибор водой в течение 1 минуты с расходом минимум 6 литров.

v. Электроподключение/монтаж

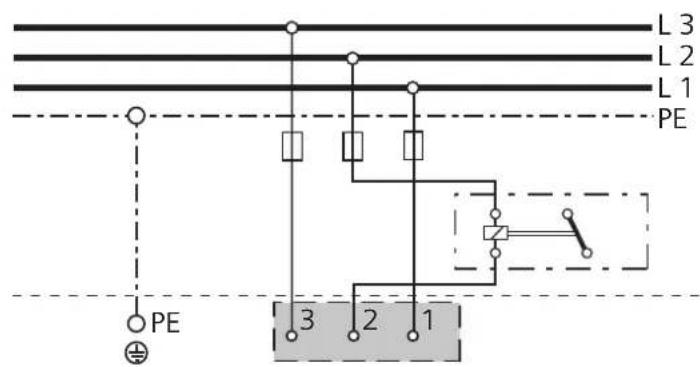

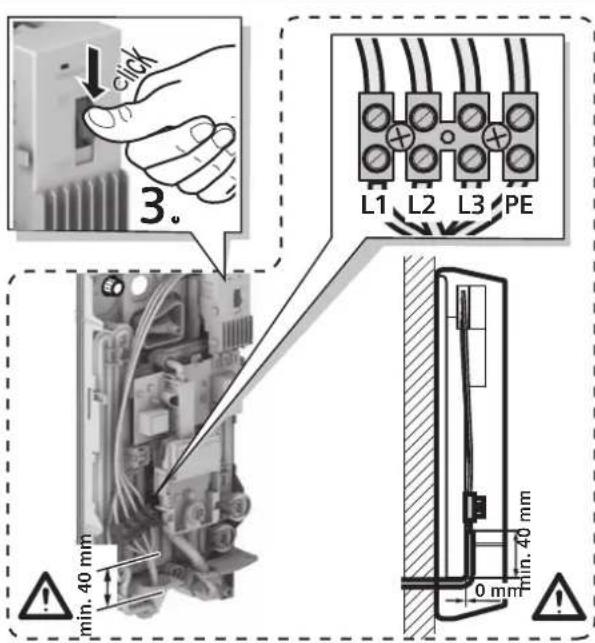

Клемму подключения к сети монтировать сверху или снизу. Оболочка соединительного кабеля должна входить в устройство минимум на 40 мм

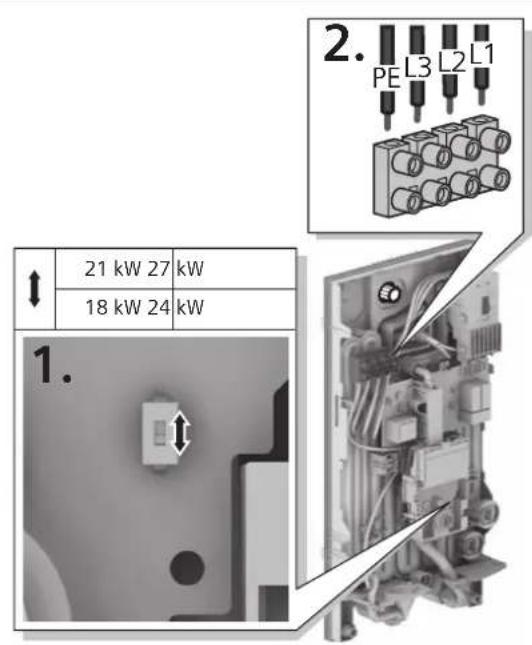

Перед подключением проводов к сетевой клемме настроить мощность посредством переключателя мощности:

DE1821515 и DE5151821 на 18 кВт (внизу) или 21 кВт (вверху).
DE2427515 или DE5152427 на 24 кВт (внизу) или 27 кВт (вверху).

Настроенная мощность должна быть отмечена на маркировочной табличке.

Затем привинтить провода к сетевой клемме.

Указание по монтажу

Монтаж не готовых к подключению приборов выполняется соответствующим сетевым поставщиком или авторизованной специализированной компанией, которая поможет вам и в получении согласия на монтаж прибора от соответствующего сетевого поставщика.

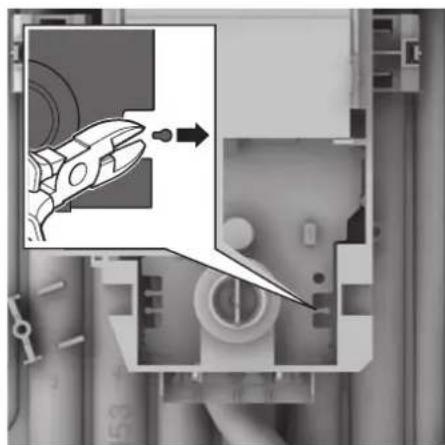

VI. Ввод в эксплуатацию/дополнительная информация

Устройство соответствует стандарту IEC 61000-3-12.

Первый ввод в эксплуатацию

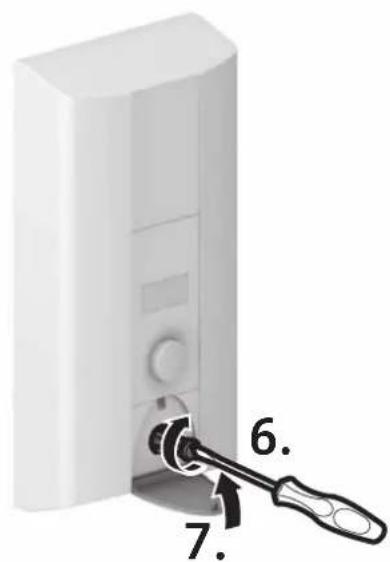

■ Включить предохранительные устройства.
Установить температуру.

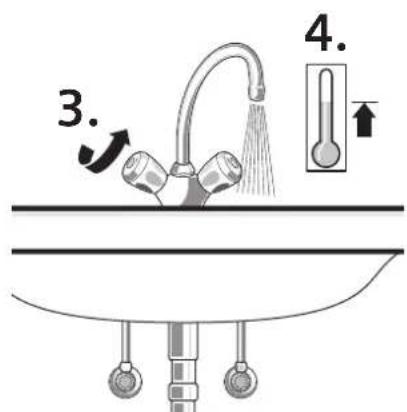

■ Промывка при пуске: открыть кран горячей воды и пропускать воду не менее 1 минуты (расход не менее 6 литров в минуту). Только после этого прибор начинает нагрев (техника безопасности).

Совет: если из-за слабого потока прибор не включается, то для пуска належит демонтировать аэратор, душевую сетку и т. п., и повторить процесс.

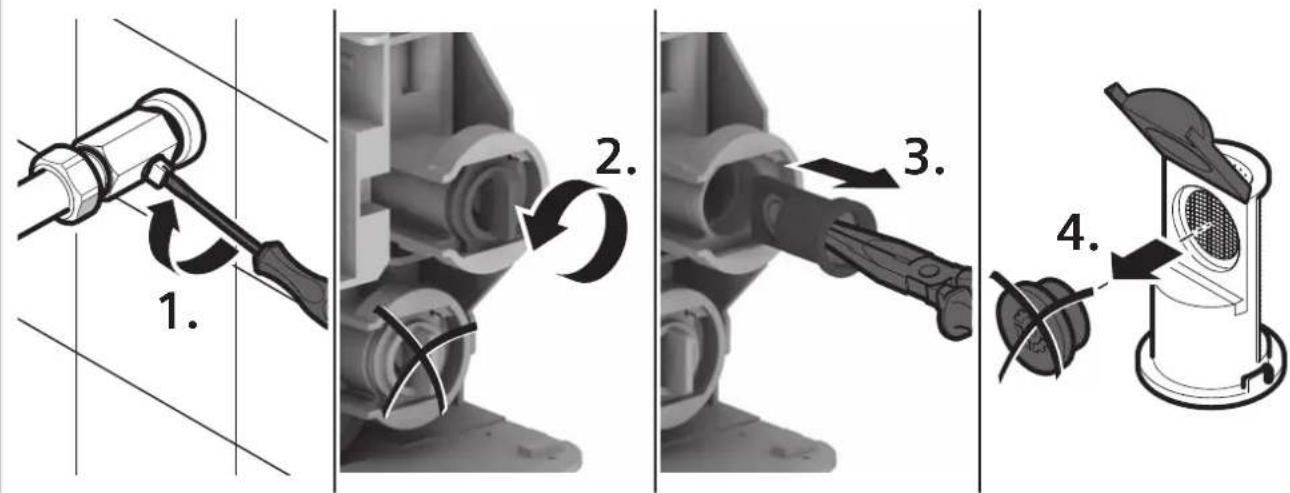

При низком давлении водопровода удалить ограничитель потока (см. рис. А).
Объяснить пользователю правила эксплуатации проточного нагревателя.

Если из-за низкого давления водопровода в домашней системе проточный нагреватель не достигает достаточного потока, удалить ограничитель потока.

Приоритетная схема для компоновки с электрона- гревательными накопительными приборами: для эксплуатации с приоритетной схемой необхо- димо специальное реле сброса нагрузки BZ 45L21 (специальная принадлежность). Другие, уже су- ществующие реле сброса нагрузки, за исключе- нием электронного реле сброса нагрузки, могут работать неисправно.

При эксплуатации с реле сброса нагрузки необходимо кодировать электронику управления.

Технические данные

		DE1821515DE5151821	DE2427515DE5152427
Номинальная мощность	[кВт]	1821	2427
Номинальное напряжение	[В] 400 400
Предохранитель	[A] 32 40
Минимальное поперечное сечение провода *	[мм2]	4	6
Объем горячей воды при номинальной мощности при повышении температуры от
12 °C до 38 °C [л/мин]		9,911,6	13,213,9
12 °C до 60 °C [л/мин]		5,46,3	7,27,6
Объем при включении	[л/мин] 2,6 2,6
Гидравлический напор включения **	[МПа (бар)] 0,025 (0,25) 0,025 (0,25)
Область применения в промывке Специфическое электрическое сопротивление при 15 °C	[Ωсм] ≥ 1 300	≥ 1 300
Номинальное давление	[МПа (бар)] 1,0 (10,0)	1,0 (10,0)
Максимально допустимая температура на входе	[°C]	55 55
Максимальное полное сопротивление сети на месте подключения	[Ω]	≤ 0,44	≤ 0,244
Класс энергоэффективности		A	A
Профиль нагрузки		S	S
Расход энергии за год	[kWh]	484 481
Расход электроэнергии за день	[kWh]	2,235	2,220
Уровень звуковой мощности	[dB]	15 15
Энергоэффективность нагрева воды	[%]	38,1	38,3

* В зависимости от типа прокладки могут потребоваться трубы большего диаметра.
** Сюда также относится падения давления в смесителе.

Эксплуатация с предварительно нагретой водой (гелиорежим)

Проточный нагреватель подогревает предварительно нагретую воду до макс. 60 °C. Если температура подачи холодной воды превышает 55 °C, вода больше не будет нагреваться.

Важно: Температура подачи холодной воды не должна быть выше 55 °C!

Если температура подачи холодной воды превышает 60 °C, срабатывает автоматический выключатель прибора. Поэтому на домашней установке должен быть монтирован термостатический смеситель (например, специальная принадлежность BZ 45T20), который ограничивает температуру подачи холодной воды на макс. 55 °C путем смешивания с холодной водой.

Размеры

Принадлежности, поставляемые по специальному заказу

Монтажный комплект труб BZ 45U20: для использования проточного нагревателя под столом
■ Приоритетный переключатель (реле сброса нагрузки) BZ 45L21: для эксплуатации с приоритетной схемой
Монтажный комплект BZ 45K23: для проводки по штукатурке
Термостатный смеситель BZ 45T20: для встраивания в домашнюю установку при использовании предварительно подогретой воды

Инструкция по эксплуатации

Пожалуйста, прочтите и соблюдайте подробные указания по безопасности в начале данной инструкции!

Важно: Никогда не подвергайте прибор воздействию мороза!

Опасность поражения током! В случае сбоя немедленно отключить прибор от сети.

■ При негерметичности прибора немедленно перекройте подачу холодной воды.

Ознакомление с прибором

Электронный проточный нагреватель „electronic comfort plus“ подогревает воду, когда она течет по его трубам.

Проточный нагреватель включается и нагревает воду, когда открывается кран горячей воды. Он снова выключается, когда кран закрывается.

Управление прибором

Первоначальная установка температуры воды после ввода в эксплуатацию или исчезновения напряжения сети составляет 40 °C.

Выбор температуры для душа

Выбрать с помощью ручки настройки желаемую температуру: от 20 °C до 60 °C с шагом в 0,5 °C (рисунок E, 1.).

Информация: Отображаемая на дисплее температура обозначает температуру воды в приборе. В результате потерь в трубопроводе температура воды на выходе может отличаться от отображаемой.

Экономия энергии и воды

Добавление холодной воды в арматуру потребляет лишнюю воду и энергию. Поэтому настраивайте необходимую температуру непосредственно на поточном нагревателе и открывайте кран (рисунок Е, 2.).

Предварительно нагретая вода

Проточный нагреватель можно эксплуатировать с предварительно нагретой водой (например из гелиоустановки).

Значение индикации дисплея

Мигающий дисплей

Опасность ожога!

Если индикация температуры мигает, температура на выходе крана выше настроенной (рисунок Е, 3.).

Температура воды, поступающей из домашней установки слишком высокая, например, из-за воды из гелиоустановки.

Настроить термостатный предварительный смеситель в домашней установке в соответствии на более низкую температуру.

Сообщения о неисправности

Если на дисплее загорается, например, E02 (или E03 до E14), часто речь идет о мелочах (рисунок E, 4.). Попытайтесь устранить неисправность, как описано у главе „Неисправность, что делать?“. Таким образом можно сократить расходы на ненужное использование сервисных услуг.

Ввод в эксплуатацию после отключения воды

• Обесточить прибор (выключить предохранители в домашней установке).
  Открывать краны, пока из трубопровода не выйдет воздух.
  ■ Снова включить предохраняющие устройства.

Прибор готов к эксплуатации.

Ввод в эксплуатацию после отказа сетевого питания

- Полностью открыть кран горячей воды и разбирать воду с минимальным расходом 6 литров/мин.

Зимний режим

Указание: в зимнее время температура воды на входе может понижаться, и в результате этого не будет достигнута нужная температура на выходе.

- Чтобы компенсировать понижение температуры, необходимо уменьшать количество воды с помощью крана до тех пор, пока не будет достигнута необходимая температура горячей воды.

Очистка

■ Протирать прибор только влажным средством. Не использовать острые или абразивные чистящие средства.
■ Не использовать паросепаратор.

Указания: При обычных обстоятельствах нагреватель не нужно очищать от накипи. Но в случае с очень жёсткой водой и при частом отборе очень горячей воды нагреватель может покрыться накипью. Если это случилось, то обращайтесь в нашу сервисную службу.

Сервисная служба

При вызове сервисной службы назовите E-No и FD-No Вашегонагревателя.

Вы найдёте эти номера с обратной стороны откидной крышки нагревателя.

Неисправность, что делать?

Внимание!

Любые работы по ремонту должны выполняться только специалистами. Неквалифицированно отремонтированный нагреватель может стать для Вас источником серьезной опасности.

Если прибор не работает так, как нужно, причиной часто может быть какая-нибудь мелочь. Проверьте, возможно ли самостоятельно устранить неисправность на основании данных указаний. Таким образом можно сократить расходы на ненужное использование сервисных услуг.

Неисправность Причина Способ устранения Кто
Слишком малый поток воды. Засорился фильтр (ситечко)в кране или в головке душа.		Извлечь ситечко иочистить или удалить известковый налет.	Клиент
Не достигается настроенная температура воды.		Проточный нагреватель подключен к термостатному смесителю.	Настроить температуру проточного нагревателя на «60 °C».
Отсутствует индикация на дисплее		Сработал предохранитель в домашней установке.	Проверить предохранитель в домашней установке.
		Сработал автоматический выключатель прибора.	Специалист должен проверить автоматические выключатели прибора.
Вода не нагревается. Сработал предохранитель в домашней установке.		Проверить предохранитель в домашней установке.	Клиент
Кратковременно течет холодная вода.		Распознаванием воздуха в приборе определен воздух в воде и подогрев кратковременно выключается.	Проточный нагреватель через несколько секунд снова автоматически включается.
Мигает настроенная температура, например 41,0 °C. Температура на выходе выше настроенной температуры.		Температура воды, поступающей в проточный нагреватель выше настроенной темпера туры (например, при воде предварительно нагретой в гелиоустановке).	Настроить термостатный предварительный смеситель в домашней установке в соответствии на более низкую температуру.
Зимний режим:Зимой необходимая температура на выходе не достигается.		Опустилась температура на входе.	Сократить объем воды в кране так, чтобы была достигнута необходимая температура воды.
E02 Отсутствует термостатный смесительТемпература воды, поступающей в потоковый нагреватель, выше 55 °C (например, при воде предварительно нагретой в гелиоустановке).		Монтировать термостатический смеситель в домашнюю установку.	Клиент
		Температура воды, поступающей в потоковый нагреватель, выше 55 °C (например, при воде предварительно нагретой в гелиоустановке).	Настроить термостатный предварительный смеситель в домашней установке в соответствии на более низкую температуру.
E03–E04 Неисправен термодатчик Обратитесь в сервисную службу.		Сервисное	обслуживание
E05–E07 Неисправна электроника Обратитесь в сервисную службу.		Сервисное	обслуживание
E08 Повреждения от мороза	Датчик на входе измеряет температуру ≤ 0 °C.	Прибор неисправен! Обязательно немедленно выключить воду и отключить прибор от сети (см. также указания по технике безопасности). Обратитесь в сервисную службу.	Клиент/Специалист
E09 Неисправен термодатчик/	электроника	Обратитесь в сервисную службу. Сервисное обслуживание
E10–E11 Сработало определение	воздуха. Отключить прибор от сети.	Полностью открыть кран горячей воды для вентиляции и промыть прибор в течение одной минуты. Снова включить питание.	Клиент/Специалист
E12–E13 Неисправна электроника	Обратитесь в сервисную службу.	Сервисное	обслуживание

Если неисправность не удалось устранить, обратитесь в сервисную службу.

Утилизация

Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment – WEEE).

Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор.

Условия гарантийного обслуживания

Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая Техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже.

Мы оставляем за собой право на внесение изменений.

Kundendienst – Customer Service
