РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DE5152427 SIEMENS

Инструкция по монтажу

и эксплуатации

Удалить воздух в течение 1 минуты!

A

Инструкция по монтажу

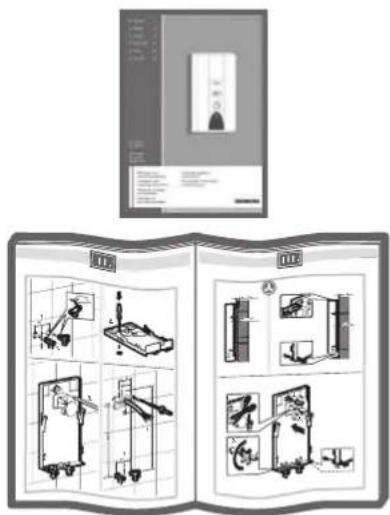

Монтируйте проточный нагреватель, как описано на рисунках. Соблюдайте указания в тексте.

Указания по технике безопасности

Опасность поражения током!

В случае сбоя немедленно отключить прибор от сети.

Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.

Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.

Никогда не открывать прибор, не отключив питание.

Соблюдать законодательные нормы страны, местного предприятия по снабжению электроэнергией и водоканала.

Проточный нагреватель - это прибор с классом защиты I, он должен быть подключен к защитному проводу.

Прибор должен быть постоянно подключенным к фиксированным линиям. Поперечное сечение труб должно соответствовать запланированной мощности.

Осводоживоды могут отображать наличие защитного провода.

Для выполнения соответствующих норм техники безопасности на месте установки должно быть всеполюсное разделяющее устройство. Раствор контактов должен составлять минимум 3 мм.

■Проточный нагреватель предназначен только для замкнутой (герметичной) эксплуатации.

Арматура должна иметь допуск для эксплуатации с замкнутым (герметичным) проточным нагревателем.

Проточный нагреватель можно эксплуатировать под- ключенным к трубопроводу холодной воды или с предварительно нагретой водой (например, из гелио- установки). Соблюдать при этом технические данные и специальные принадлежности.

Проточный нагреватель предназначен для подключения к пластиковым трубам, проверенным Немецким союзом специалистов водо- и газоснабжения.

■ Проточный нагреватель должен устанавливаться только в незамерзающем помещении.

Электрические кабеля подключения перед монтажом должны быть без напряжения, блокировать подачу воды!

Выполнять подключение электропроводки только после подключения воды.

■ задней стенке делать только отверстия необходимые для монтажа. При повторном монтаже необходимо герметично закрыть ненужные отверстия.

Не прикасаться к частям, проводящим напряжение, после монтажа

Монтаж

Распаковать/снять кожух

Распаковать прибор и проверить на наличие повреждений при транспортировке.

■тилизировать упаковку и при необходимости старый прибор согласно экологическим нормам.

Подготовка монтажа

Важно: Использовать только прилагающийся монтажный комплект. Обязательно монтировать входящие в поставку патрубки подключения воды!

Блокировать водопровод. Электрическое подключение (соединительный кабель) не должно быть под напряжением. Выкрутить или отключить предохранители.

Настенный монтаж

Прочно монтировать проточный нагреватель на стену. Закрепить его при необходимости снизу установочными болтами.

Расстояние от стены варьируется. Так можно компенсировать неровности стены.

Насадка должна плотно обхватывать соединительный кабель. Если она будет повреждена при монтаже, необходимо герметично закрыть отверстие.

Подвод воды

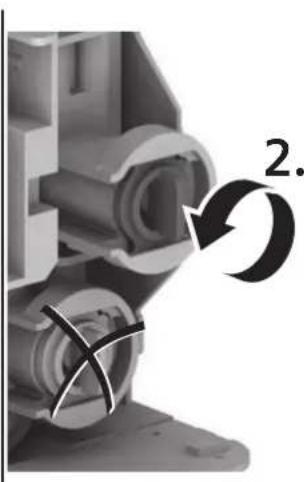

Проточный нагреватель необходимо обезвоздушить. Для этого полностью открыть кран горячей воды и промывать прибор водой в течение 1 минуты с расходом минимум 6 литров.

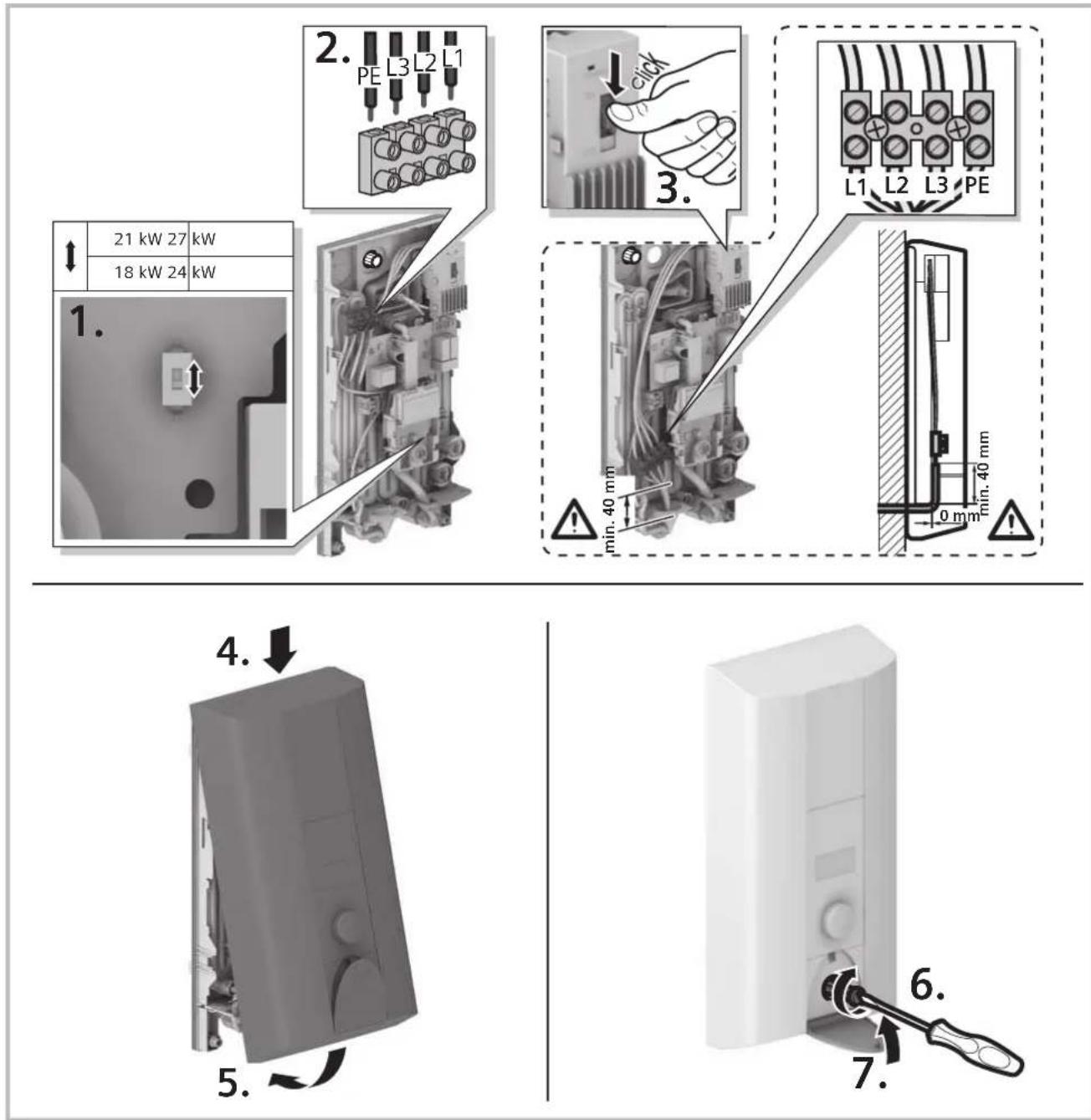

Электроподключение/монтаж

Клемму подключения к сети монтировать сверху или снизу. Оболочка соединительного кабеля должна вдаваться минимум на 40 мм в прибор.

Перед подключением проводов к сетевой клемме настроить мощность посредством переключателя мощности:

DE 1821515 и DE 5151821 на 18 кВт (внизу) или 21 кВт (вверху).

DE 2427515 или DE 5152427 на 24 кВт (внизу) или 27 кВт (вверху).

Настроенная мощность должна быть отмечена на маркировочной табличке.

Затем привинтить провода к сетевой клемме.

Ввод в эксплуатацию/дополнительная информация

Первый ввод в эксплуатацию

Включить предохранительные устройства.
Установить температуру.
Промывка при пуске: открыть кран горячей воды и пропускать воду не менее 1 минуты (расход не менее 6 литров в минуту). Только после этого прибор начинает нагрев (техника безопасности).

Совет: если из-за слабого потока прибор не включается, то для пуска належит демонтировать аэратор, душевую сетку и т. п., и повторить процесс.

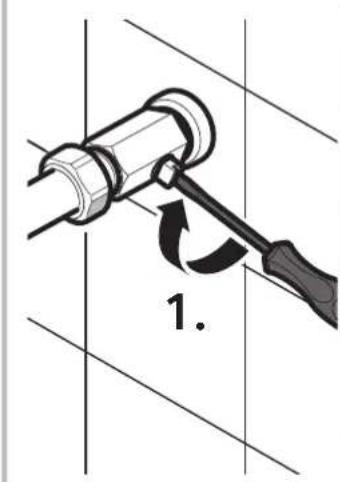

При низком давлении водопровода удалить ограничитель потока (см. рис. А).
Объяснить пользователю правила эксплуатации проточного нагревателя.

Если из-за низкого давления водопровода в домашней системе проточный нагреватель не достигает достаточного потока, удалить ограничитель потока.

Приоритетная схема для компоновки с электронагревательными накопительными приборами: для эксплуатации с приоритетной схемой необходимо специальное реле сброса нагрузки BZ 45L20 (специальная принадлежность). Другие, уже существующие реле сброса нагрузки, за исключением электронного реле сброса нагрузки, могут работать неисправно.

При эксплуатации с реле сброса нагрузки необходимо кодировать электронику управления.

Засорился сетчатый фильтр, расположенный перед обратным клапаном в приточном патрубке холодной воды.

Снять сетчатый фильтр и очистить или удалить известковый налет.

См. рис. D 1-3.

Технические данные

		DE 1821515DE 5151821	DE 2427515DE 5152427
Номинальная мощность	[кВт]	1821	2427
Номинальное напряжение	[B] 400 400
Предохранитель	[A] 32 40
Минимальное поперечное сечение провода	[мм2]	4	6
Объем горячей воды при номинальной мощностипри повышении температуры от
12 °C до 38 °C [л/мин]		9,911,6	13,213,9
12 °C до 60 °C [л/мин]		5,46,3	7,27,6
Объем при включении	[л/мин] 2,6 2,6
Гидравлический напор включения *	[МПа (бар)] 0,025 (0,25) 0,025 (0,25)
Область применения в промывкеспецифическое электрическоесопротивление при 15 °C	[Ωсм] ≥ 1 300	≥ 1 300
Номинальное давление	[МПа (бар)] 1,0 (10,0)		1,0 (10,0)
Максимально допустимая температура навходе	[°C]	55 55
Максимальное полное сопротивление сети наместе подключения	[Ω]	≤ 0,44	≤ 0,244

* Сюда также относится падения давления в смесителе

Эксплуатация с предварительно нагретой водой (гелиорежим)

Проточный нагреватель подогревает предварительно нагретую воду до макс. 60 °C. Если температура подачи холодной воды превышает 55 °C, вода больше не будет нагреваться.

Важно: Температура подачи холодной воды не должна быть выше 55 °C!

Если температура подачи холодной воды превышает 60 °C, срабатывает автоматический выключатель прибора. Поэтому на домашней установке должен быть монтирован термостатический смеситель (например, специальная принадлежность BZ 45T20), который ограничивает температуру подачи холодной воды на макс. 55 °C путем смешивания с холодной водой.

Инструкция по эксплуатации

Перед эксплуатацией прибора, следует внимательно прочитать данные правила пользования!

Указания по технике безопасности

Отот прибор предназначен для домашнего или сходного с ним использования, не для промышленного использования. Сходное с домашним использование включает в себя, например, использование на общих кухнях сотрудников в магазинах, офисах, на сельскохозяйственных и других промышленных предприятиях, а также использование гостями пансионов, маленьких отелей и других подобных мест проживания.

Опасность поражения током!

В случае сбоя немедленно отключить прибор от сети.

Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.

Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.

- Чтобы избежать возможных угроз, ремонт должен проводиться исключительно специалистами.

Газовая колонка должна устанавливаться в незамерзающем помещении.

■Юди (в том числе и дети) с ограниченным восприятием органами чувств или сниженными умственными способностями, или с недостаточным опытом и знаниями, не должны эксплуатировать устройство без присмотра или без инструктажа проведенного человеком, который несет ответственность за их безопасность.

Не допускать детей к прибору. Наблюдать за детьми, чтобы они не играли с прибором.

Смесительная арматура и труба горячей воды могут нагреваться.

В случае сбоя немедленно выключить предохранители. При обнаружении негерметичности прибора немедленно перекрыть подачу холодной воды. Неисправность должна устраняться только заводским сервисным центром или сертифицированной специализированной фирмой.

Ваш новый прибор

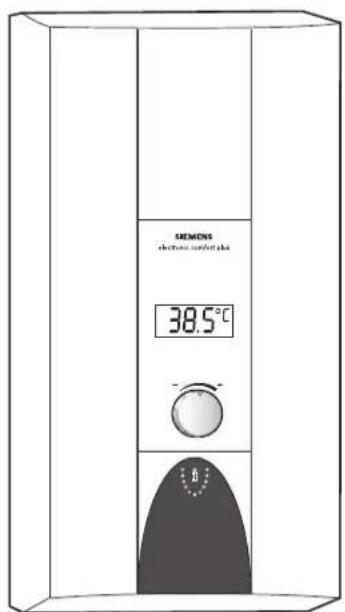

Электронный проточный нагреватель „electronic comfort plus“ подогревает воду, когда она течет по его трубам.

Проточный нагреватель включается и нагревает воду, когда открывается кран горячей воды. Он снова выключается, когда кран закрывается.

Принадлежности, поставляемые по специальному заказу

ЛВЗ 451-20й дюминистектызруба-

ния проточного нагревателя под столом

Приоритетный переключатель (реле сброса нагрузки) BZ 45L20:

для эксплуатации с приоритетной схемой

ЛВЗ 4БК23йдюмпражодки по штукатурке

Термостатный смеситель BZ 45T20: для встраивания в домашнюю установку при использовании предварительно подогретой воды

Эксплуатация проточного нагревателя

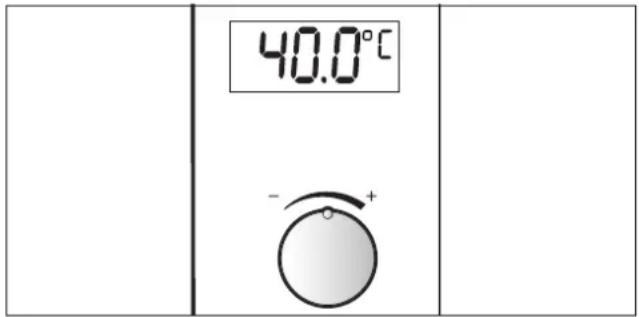

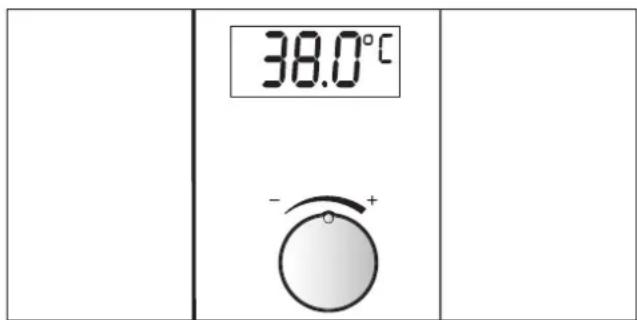

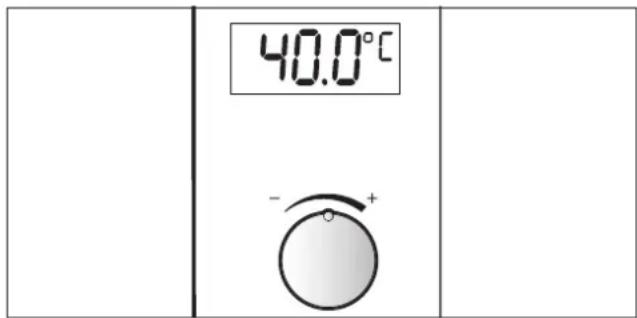

Первоначальная установка температуры воды после ввода в эксплуатацию или исчезновения напряжения сети составляет 40 °C.

Выбор температуры для душа

Выбрать с помощью ручки настройки желаемую температуру: от 20 °C до 60 °C с шагом в 0,5 °C.

Информация: Отображаемая на дисплее температура обозначает температуру воды в приборе. В результате потерь в трубопроводе температура воды на выходе может отличаться от отображаемой.

Экономия энергии и воды

Добавление холодной воды в арматуру потребляет лишнюю воду и энергию. Поэтому настраивайте необходимую температуру непосредственно на поточном нагревателе и открывайте кран.

Предварительно нагретая вода

Проточный нагреватель можно эксплуатировать с предварительно нагретой водой (например из гелиоустановки).

Значение индикации дисплея

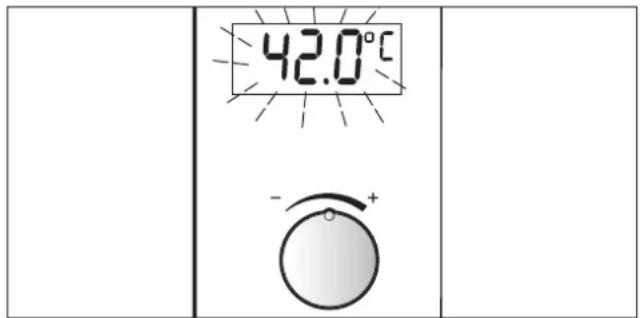

Мигающий дисплей

Опасность ожога!

Если индикация температуры мигает, температура на выходе крана выше настроенной.

Температура воды, поступающей из домашней установки слишком высокая, например, из-за воды из гелиоустановки.

Настроить термостатный предварительный смеситель в домашней установке в соответствии на более низкую температуру.

Сообщения о неисправности

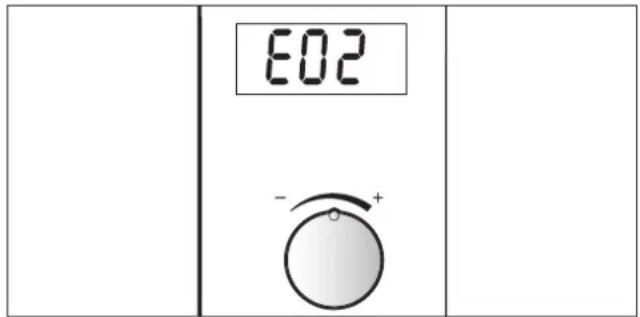

Если на дисплее загорается, например, E02 (или E03 до E14), часто речь идет о мелочах. Попытайтесь устранить неисправность, как описано у главе „Неисправность, что делать?“. Таким образом можно сократить расходы на ненужное использование сервисных услуг.

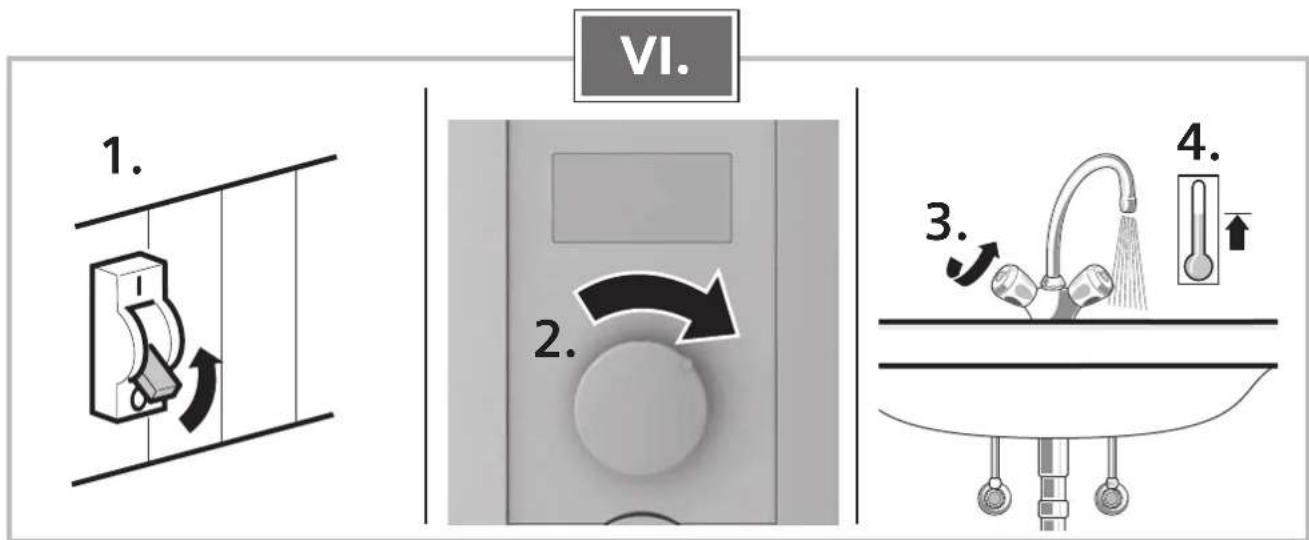

Ввод в эксплуатацию после отключения воды

Обесточить прибор (выключить предохранители в домашней установке).

Открывать краны, пока из трубопровода не выйдет воздух.

■нова включить предохраняющие устройства.

Прибор готов к эксплуатации.

Ввод в эксплуатацию после отказа сетевого питания

Полностью открыть кран горячей воды и разбирать воду с минимальным расходом 6 литров/мин.

Очистка

Протирать прибор только влажным средством. Не использовать острые или абразивные чистящие средства.

Не использовать паросепаратор.

Сервисное обслуживание

Если необходимо сервисное обслуживание, укажите E № и FD № вашего прибора.

См. данные номера на внутренней стороне откидной фальш-панели управления проточного нагревателя.

Неисправность, что делать?

Если прибор не работает так, как нужно, причиной часто может быть какая-нибудь мелочь. Проверьте, возможно ли самостоятельно устранить неисправность на основании данных указаний. Таким образом можно сократить расходы на ненужное использование сервисных услуг.

Неисправность Причина Способ устранения Кто
Слишком малый поток воды. Засорился фильтр (ситечко)в кране или в головке душа.		Извлечь ситечко иочистить или удалить известковый налет.	Клиент
Засорился сетчатый фильтр, расположенный перед обратным клапаном в приточном патрубке холодной воды.		Извлечь ситечко иочистить или удалить известковый налет.	Специалист
Не достигается настроенная температура воды.	Проточный нагреватель подключен к термостатному смесителю.	Настроить температуру проточного нагревателя на «60 °C».	Клиент
Отсутствует индикация на дисплее	Сработал предохранитель в домашней установке.	Проверить предохранитель в домашней установке.	Клиент
	Сработал автоматический выключатель прибора.	Специалист должен проверить автоматические выключатели прибора.	Специалист
Вода не нагревается. Сработал предохранитель в домашней установке.		Проверить предохранитель в домашней установке.	Клиент
Кратковременно течет холодная вода.	Распознаванием воздуха в приборе определен воздух в воде и подогрев кратковременно выключается.	Проточный нагреватель через несколько секунд снова автоматически включается.	Автоматика в проточном нагревателе
Мигает настроенная температура, например 41,0 °C. Температура на выходе выше настроенной температуры.	Температура воды, поступающей в проточный нагреватель выше настроенной температуры (например, при воде предварительно нагретой в гелиоустановке).	Настроить термостатный предварительный смеситель в домашней установке в соответствии на более низкую температуру.	Клиент
Зимний режим:Зимой необходимая температура на выходе не достигается.	Опустилась температура на входе.	Сократить объем воды в кране так, чтобы была достигнута необходимая температура воды.	Клиент
E02 Отсутствует термостатный смесительТемпература воды, поступающей в потоковый нагреватель, выше 55 °C (например, при воде предварительно нагретой в гелиоустановке).		Монтировать термостатический смеситель в домашнюю установку.	Клиент
E03–E04 Неисправен термодатчик Обратитесь в сервисную службу.		Сервисное	обслуживание
E05–E07 Неисправна электроника Обратитесь в сервисную службу. Сервисное			обслуживание
E08 Повреждения от мороза	Датчик на входе измеряет температуру ≤ 0 °C.	Прибор неисправен! Обязательно немедленно выключить воду и отключить прибор от сети (см. также указания по технике безопасности). Обратитесь в сервисную службу.	Клиент/Специалист
E09 Неисправен термодатчик/	электроника	Обратитесь в сервисную службу. Сервисное обслуживание
E10–E11 Сработало определение	воздуха. Отключить прибор от сети.	Полностью открыть кран горячей воды для вентиляции и промыть прибор в течение одной минуты. Снова включить питание.	Клиент/Специалист
E12–E13 Неисправна электроника	Обратитесь в сервисную службу.	Сервисное	обслуживание

Если неисправность не удалось устранить, обратитесь в сервисную службу.

Утилизация

Данный прибор имеет маркировку в соответствии с европейской Директивой 2002/96/EC о старых электрических и электронных приборах (waste electrical and electronic equipment – WEEE).

Директива определяет условия принятия обратно и утилизации старых приборов в ЕС.

Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор.

Условия гарантийного обслуживания

Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая Техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже.

Мы оставляем за собой право на внесение изменений.

ООО "БСХ Бытовая техника"

Сервис от производителя

Малая Калужская 19

119071 Москва

тел.: [phone]

факс: [phone]

mailto:[e-mail]

www.siemens-home.com
