Тип продукта	Сплит-кондиционер (реверсивная система)
Бренд	Mitsubishi
Модель	KIT-MSZ-FH50VE
Холодопроизводительность	5,0 кВт
Теплопроизводительность	5,6 кВт (тепловой насос)
Электропитание	230 В / 50 Гц
Габариты внутреннего блока (Ш x В x Г)	790 x 290 x 230 мм
Габариты наружного блока (Ш x В x Г)	800 x 550 x 285 мм
Вес внутреннего блока	10 кг
Вес наружного блока	35 кг
Хладагент	R32
Энергетический класс (охлаждение)	A++
Основные функции	Охлаждение, обогрев, осушение, вентиляция, колебание
Уход и очистка	Чистить фильтр каждые 2 недели; обращаться к профессионалу для чистки теплообменников
Безопасность	Автоматическое отключение при перегреве; защита от замерзания в режиме обогрева
Запчасти и ремонтопригодность	Доступны у авторизованных дилеров; индекс ремонтопригодности 8,0/10
Уровень шума (внутренний блок)	До 28 дБ(А) (низкая скорость)
Управление	Пульт дистанционного управления ИК в комплекте
Гарантия	2 года (запчасти и работа)

Часто задаваемые вопросы - KIT-MSZ-FH50VE MITSUBISHI

Как чистить фильтры моего кондиционера Mitsubishi KIT-MSZ-FH50VE?

Откройте переднюю панель внутреннего блока, извлеките фильтры и промойте их теплой водой с мягким моющим средством. Полностью высушите перед установкой. Повторяйте процедуру каждые 2 недели для поддержания эффективности.

Что означает код ошибки на дисплее?

Коды ошибок перечислены в инструкции. Например, мигание индикатора 'TIMER' может указывать на проблему с датчиком. Обратитесь к руководству для точного значения в зависимости от количества миганий.

Кондиционер не охлаждает должным образом, что делать?

Сначала проверьте, чист ли фильтр. Убедитесь, что внутренний и наружный блоки не заблокированы. Проверьте настройки температуры и режим (охлаждение). Если проблема не исчезнет, обратитесь к специалисту.

Как настроить таймер на внутреннем блоке?

Используйте пульт: нажмите кнопку 'TIMER ON' или 'TIMER OFF' и установите желаемое время с помощью стрелок. Подтвердите кнопкой 'SET'. Таймер позволяет включить или выключить устройство по расписанию.

Можно ли использовать кондиционер зимой?

Да, KIT-MSZ-FH50VE реверсивный: он может обогревать даже при отрицательных температурах (до -15°C). В режиме обогрева он извлекает тепло из наружного воздуха.

Какое энергопотребление у этого устройства?

Потребление зависит от использования. В режиме охлаждения потребляемая мощность составляет около 1,4 кВт, а в режиме обогрева - 1,6 кВт. Класс энергоэффективности A++ обеспечивает высокую эффективность.

Как разблокировать пульт, если он не реагирует?

Извлеките батарейки и подождите 30 секунд, затем вставьте их обратно. Убедитесь, что между пультом и приемником нет препятствий. Если проблема не исчезнет, замените батарейки.

Нужно ли обращаться к профессионалу для установки?

Да, установка должна выполняться сертифицированным специалистом по холодильному оборудованию. Это гарантирует соблюдение норм безопасности и производительности, особенно при работе с хладагентом R32.

Каков типичный срок службы этого устройства?

Регулярное обслуживание может продлить срок службы до 15 лет. Компоненты, такие как компрессор, рассчитаны на долговечность. Рекомендуется ежегодная чистка специалистом.

Как снизить шум наружного блока?

Убедитесь, что наружный блок установлен на устойчивой поверхности и вибрации отсутствуют. Можно добавить антивибрационный коврик. Очистите вентиляционные решетки, чтобы избежать свиста.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KIT-MSZ-FH50VE MITSUBISHI

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

- В целях правильной и безопасной эксплуатации данного устройства обязательно перед его использованием прочтите настоящее руководство по эксплуатации.

For user

For den Anwender

■ МЕРЫ ПРЕДОСТОРОЖНОСТИ 1

■ УТИЛИЗАЦИЯ 2

■ НАЗВАНИЯ ОТДЕЛЬНЫХ ЧАСТЕЙ ПРИБОРА 3

■ ПОДГОТОВКА ПРИБОРА К ЭКСПЛУАТАЦИИ 3

■ ОПЕРАЦИЯ I-SEE 5

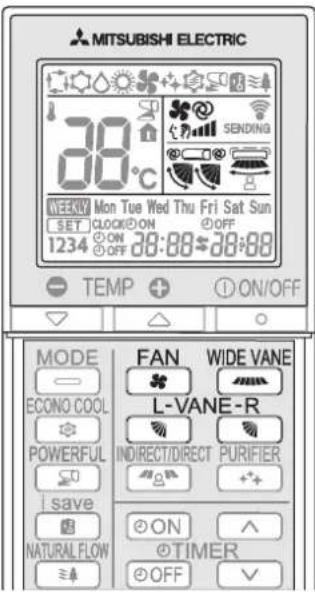

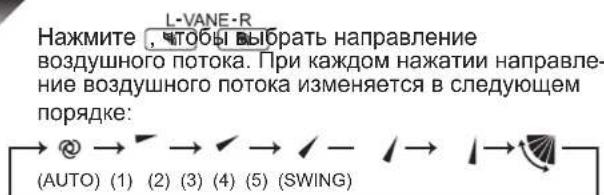

■ НАСТРОЙКА СКОРОСТИ ВЕНТИЛЯТОРА И НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА 7

■ ОПЕРАЦИЯ I-SAVE 8

■ РЕЖИМ ЕСТЕСТВЕННОГО ПОТОКА 9

■ РЕЖИМ ОЧИСТКИ ВОЗДУХА 9

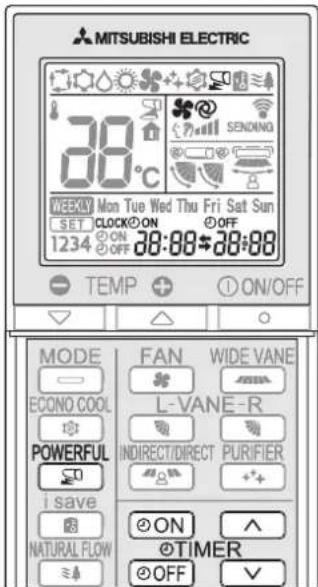

■ РЕЖИМ POWERFUL 9

■ РЕЖИМ ТАЙМЕРА (ТАЙМЕР ON/OFF) NOS 9

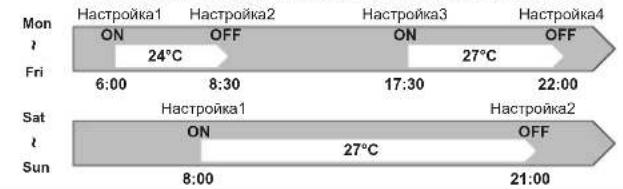

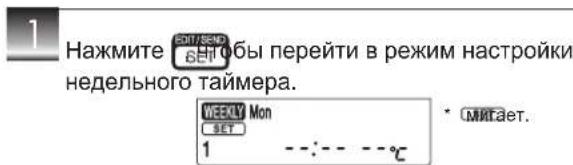

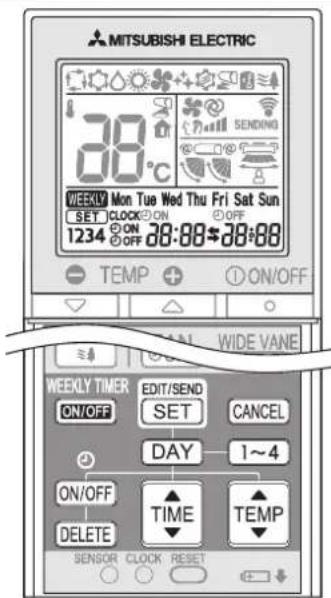

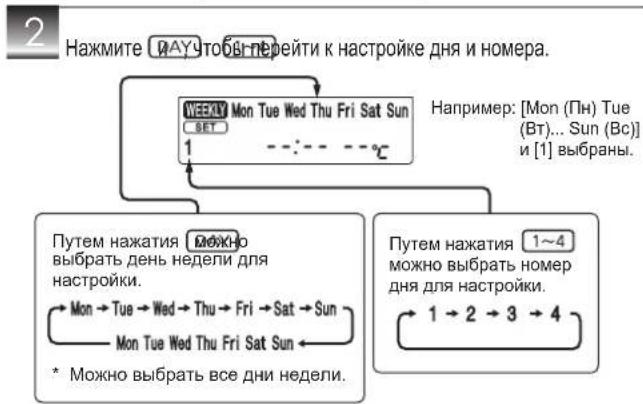

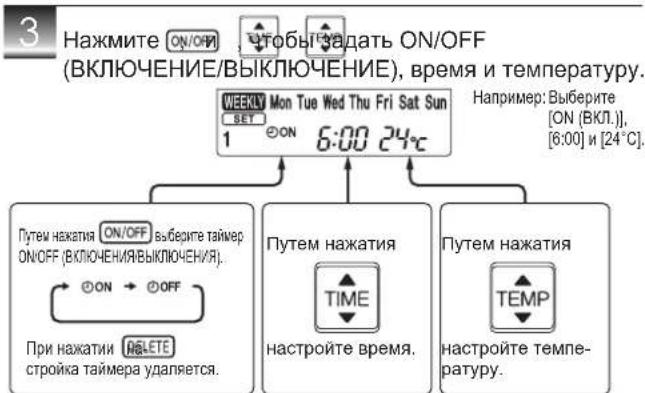

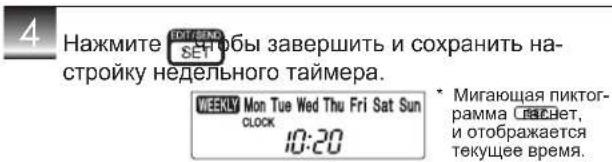

■ ИСПОЛЬЗОВАНИЕ НЕДЕЛЬНОГО ТАЙМЕРА 10

■ЧИСТКА 11

■ КОГДА ВЫ НЕ СОБИРАЕТЕСЬ ПОЛЬЗОВАТЬСЯ КОНДИЦИОНЕРОМ ДЛИТЕЛЬНОЕ ВРЕМЯ 13

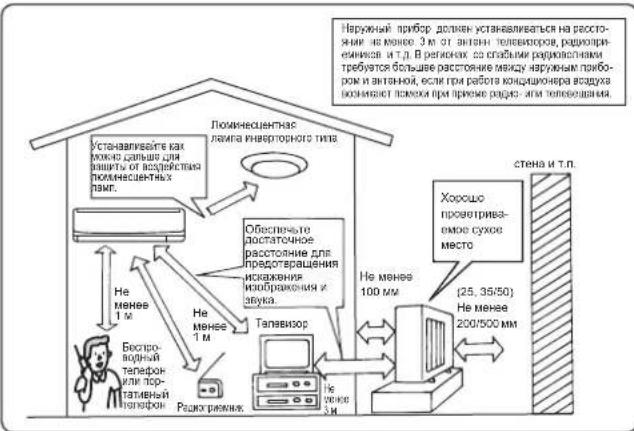

■ МЕСТО УСТАНОВКИ И ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ 13

■ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 13

Меры предосторожности

• Ввиду того, что в конструкции данного изделия использованы вращающиеся детали, а также детали, способные привести к поражению электрическим током, обязательно прочитайте данный раздел "Меры предосторожности" перед использованием прибора.
• Так как предостерегающая информация, содержащаяся в данном разделе, касается вашей безопасности, обязательно следуйте изложенным инструкциям.
• После прочтения храните данное руководство вместе с руководством по установке прибора в легкодоступном месте и пользуйтесь ими для справок.

Символы и их значения

ПРЕДУПРЕЖ- ДЕНИЕ:

ОСТОРОЖНО :

Неправильное обращение с прибором представляет собой серьезную угрозу для здоровья или с большой степенью вероятности может привести к смертельному исходу или получению тяжелой травмы и т.д.

Неправильное обращение с прибором представляет собой серьезную угрозу в зависимости от конкретных обстоятельств.

ПРЕДУПРЕЖДЕНИЕ

Подсоединяйте шнур питания непосредственно к розетке. Не пользуйтесь удлинителем и не подсоединяйте к розетке переменного тока одновременно несколько устройств.

- Это может привести к перегреву, возникновению пожара или поражению электрическим током.

Убедитесь, что вилка чистая, и надежно вставьте ее в розетку. • При загрязнении вилки может возникнуть пожар, или возможно поражение электрическим током.

Не скручивайте, не тяните, не повреждайте и не изменяйте шнур питания. Не подвергайте его воздействию тепла и не ставьте на него тяжелые предметы. • Это может привести к возникновению пожара или поражению электрическим током.

Во время эксплуатации не выполняйте включения/выключения выключателя или не отсоединяйте/подсоединяйте вилку. - Это может привести к образованию искровых разрядов, которые

- После выключения внутреннего блока с помощью пульта дистанционного управления обязательно установите выключатель в положение OFF или выньте вилку.

Не подвергайте тело воздействию холодного воздуха в течение длительного времени. • Это может отрицательно сказаться на здоровье.

Установка блока, изменение его положения, внесение изменений; разборка или ремонт блока не должны осуществляться пользователем. - Неправильное обращение с кондиционером может привести к возникновению пожара, поражению электротоком, травмам и подтеканию воды. Проконсультируйтесь с дилером.

- При наличии повреждения в шнуре питания его следует заменить у производителя или его сервисного представителя во избежание опасной ситуации.

При установке, перемещении или техобслуживании прибора следите за тем, чтобы в охлаждающий контур не попало другое вещество, за исключением указанного хладагента (R410A).

- Присутствие какого-либо инородного вещества, например, воздуха, может привести к аномальному повышению давления, следствием которого может стать взрыв или травма.

- Использование любого иного хладагента, кроме указанного для системы, приведет к механическому отказу, неисправности системы или поломке прибора. В худшем случае это может привести к серьезному препятствию для обеспечения безопасности изделия.

Значение символики, используемой в тексте руководства

Строго воспрещается.

Тщательно следуйте инструкциям.

Запрещается вставлять пальцы или палки и т.д.

Запрещается вставать на внутренний/наружный прибор или ставить на них какие-либо предметы.

Опасность поражения электрическим током. Будьте осторожны.

Обязательно отсоедините вилку шнура питания от розетки электропитания.

Обязательно отключите электропитание.

	Данное устройство не предназначено для использования людьми (включая детей) с ограниченными физическими, сенсорными или психическими возможностями. При недостатке опыта и знаний разрешается пользоваться данным устройством только под наблюдением лица, ответственного за безопасность, или после инструктажа по использованию прибора.
	Дети должны быть под присмотром и не играть с устройством.
	Запрещается вставлять пальцы, палки или другие предметы в воздухозаборные или воздуховыпускные отверстия.Это может привести к получению травмы, поскольку во время эксплуатации вентилятор аращается с высокой скоростью.
	В случае возникновения ненормальных условий (например, запах горения) выключите кондиционер и выньте вилку или установите выключатель в положение OFF.При продолжении эксплуатации в ненормальных условиях может произойти неисправность, возникнуть пожар, а также возможно поражение электрическим током. В этом случае обратитесь к дилеру.
	Если кондиционером не осуществляется охлаждение или обогрев, возможно, имеется утечка хладагента. В этом случае обратитесь к дилеру. Если во время ремонта необходима заправка блока хладагентом, обратитесь за подробными сведениями к специалисту по обслуживанию.Хладагент, используемый в системе кондиционера, не представляет опасности для здоровья. Как правило, утечка не происходит. Тем не менее при утечке хладагента и его соприкосновении с источником тепла, например тепловентилятором, парафиновым нагревателем или духовкой, образуется вредный газ.
	Пользователю запрещается предпринимать попытки очистки внутренней части внутреннего блока. При необходимости в очистке внутренней части этого блока обратитесь к дилеру.Применение ненадлежащих чистящих средств может привести к повреждению пластиковых материалов внутренней части прибора которое может привести к утечке воды. Попадание чистящего вещества на электрические детали двигателя приведет к неисправности, выделению дыма или возгоранию прибора.
⚠ ОСТОРОЖНО
	Запрещается касаться воздухозаборного отверстия или алюминиевого оребрения внутреннего/наружного блока.Это может привести к травмам.
	На блоке запрещается использовать инсектициды или легко-воспламеняющиеся аэрозоли.Это может привести к пожару или деформации блока.

Меры предосторожности

⚠ ОСТОРОЖНО
	Под прямым потоком воздуха не должны находиться домашние животные или растения.▪ Это может привести к травмам животных и повреждениям растений.
	Запрещается ставить другие электроприборы или мебель под внутренний/наружный прибор.▪ С блока может капать вода, что может привести к их повреждению или неисправностям.
	Запрещается оставлять данный блок на поврежденном установочном основании.▪ Блок может упасть и нанести травмы.
	Для эксплуатации или очистки блока не вставайте на неустойчивую скамью.▪ При падении можно получить травмы.
	Запрещается тянуть за шнур питания.▪ Это может привести к разрыву части провода с жилами, что, в свою очередь, может вызвать перегрев или пожар.
	Запрещается заряжать и разбирать батарейки и бросать их в огонь.▪ Это может привести к утечке электролита или возникновению пожара, а также взрыву.
	Запрещается использовать блок в течение более 4 часов при высокой влажности (80% относительной влажности или выше) и (или) при открытой наружной двери или окнах.▪ Это может привести к тому, что конденсат в кондиционере может капать, промачивая или повреждая мабель.▪ Водный конденсат в кондиционере может способствовать появлению грибков и плесени.
	Блок запрещается использовать в специальных целях, например для хранения продуктов, разведения животных, выращивания растений или сохранения точных устройств или предметов искусства.▪ Это может привести к снижению качества или причинить вред животным и растениям.
	Не подвергайте легковоспламеняющиеся приборы воздействию прямого потока воздуха.▪ Это может привести к неполному сгоранию горючих веществ.
	Запрещается класть элементы питания в рот по каким бы то ни было причинам во избежание случайного проглатывания.▪ Попадание элемента питания в пищеварительную систему может стать причиной удущья и/или отравления.
	Перед очисткой блока выключите его и выньте вилку или установите выключатель в положение OFF.▪ Это может привести к получению травмы, поскольку во время эксплуатации вентилятор вращается с высокой скоростью.
	Если блок не планируется использовать в течение продолжительного времени, выньте вилку питания из розетки и установите выключатель в положение OFF.▪ На блоке может скопиться грязь, которая, в свою очередь, может вызвать перегрев или пожар.
	При замене всех батареек пульта дистанционного управления заменяйте их новыми батарейками одинакового типа.▪ При использовании старой батарейки с новой может произойти перегрев, утечка или взрыв.
	Если электролит попадет на вашу кожу или одежду, тщательно смойте его чистой водой.▪ Если электролит попадет в глаза, тщательно промойте их чистой водой и сразу же обратитесь к врачу.
	Убедитесь, что место хорошо вентилируется при работе блока с легковоспламеняющимися приборами.▪ Недостаточная вентиляция может привести к кислородному голоданию.
	Установите выключатель в положение OFF во время грозы и при вероятности удара молнии.▪ Удар молнии может привести к повреждению блока.
	После использования кондиционера в течение нескольких сезонов выполните осмотр и обслуживание в дополнение к обычной очистке.▪ Скопление грязи или пыли внутри блока может привести к появлению неприятного запаха, грибков и плесени, засорению дренажного канала и вытеканию воды из внутреннего блока. Обратитесь к дилеру по вопросам осмотра и обслуживания, для которых требуются специальные знания и умения.

	Запрещается прикасаться к выключателям мокрыми руками.Это может привести к поражению электрическим током.
	Запрещается выполнять очистку кондиционера водой или помещать на него предметы, содержащие воду, например вазу.Это может привести к возникновению пожара или поражению электрическим током.
	Не вставайте на наружный блок и не ставьте на него никаких предметов.При падении предметов возможно получение травм.

ВАЖНО

Загрязненные фильтры являются причиной образования конденсата в кондиционере, что может способствовать появлению грибков и плесени. Поэтому рекомендуется очищать воздушные фильтры каждые 2 недели.

Перед началом эксплуатации убедитесь, что горизонтальные заслонки находятся в закрытом положении. Если горизонтальные заслонки будут находиться в открытом положении в начале эксплуатации, они могут не вернуться в правильное положение.

При установке прибора

⚠️ ПРЕДУПРЕЖДЕНИЕ
	Для установки кондиционера воздуха обратитесь к своему дилеру.▪ Установка не должна осуществляться пользователем, поскольку для этого требуются специальные знания и умения. Неправильная установка кондиционера может привести к утечке воды, возникновению пожара или поражению электрическим током.
	Обеспечьте для кондиционера отдельный источник питания.▪ В противном случае может произойти перегрев или возникнуть пожар.
	Запрещается устанавливать прибор в местах возможной утечки воспламеняющегося газа.▪ При утечке и скоплении газа рядом с наружным блоком может произойти взрыв.
	Правильно заземлите блок.▪ Запрещается подсоединять провод заземления к газовым и водо-проводным трубам, молниеотводам или проводу телефонного заземления. Неправильное заземление может привести к поражению электрическим током.
⚠️ ОСТОРОЖНО
	Устанавливайте выключатель утечки на землю в зависимости от места установки кондиционера (например, в местах с высокой влажностью).▪ Если выключатель утечки тока на землю не установлен, возможно поражение электрическим током.
	Убедитесь, что слив воды осуществляется надлежащим образом.▪ При неправильном использовании дренажного канала вода из внутреннего/наружного блока может капать, промачивая или повреждая мебель.

В случае возникновения ненормальных условийСразу же выключите кондиционер и обратитесь к дилеру.

Утилизация

По вопросам утилизации данного изделия обратитесь к своему дилеру.

Fig. 1

Примечание:

Данный символ применяется только в странах ЕС. Данный символ соответствует директиве 2002/96/ЕС, Статья 10, информация для пользователей, и Приложению Annex IV и/или директиве 2006/66/ЕС, Статья 20, информация для конечных пользователей, и Приложению II.

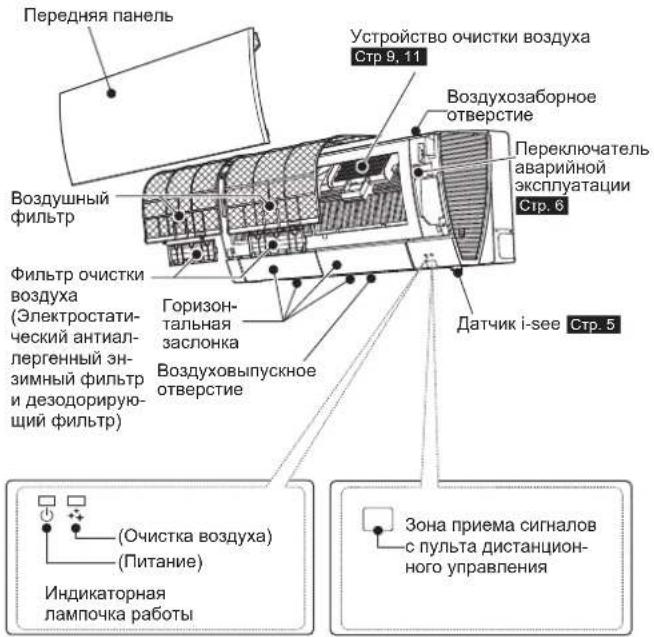

Названия отдельных частей прибора

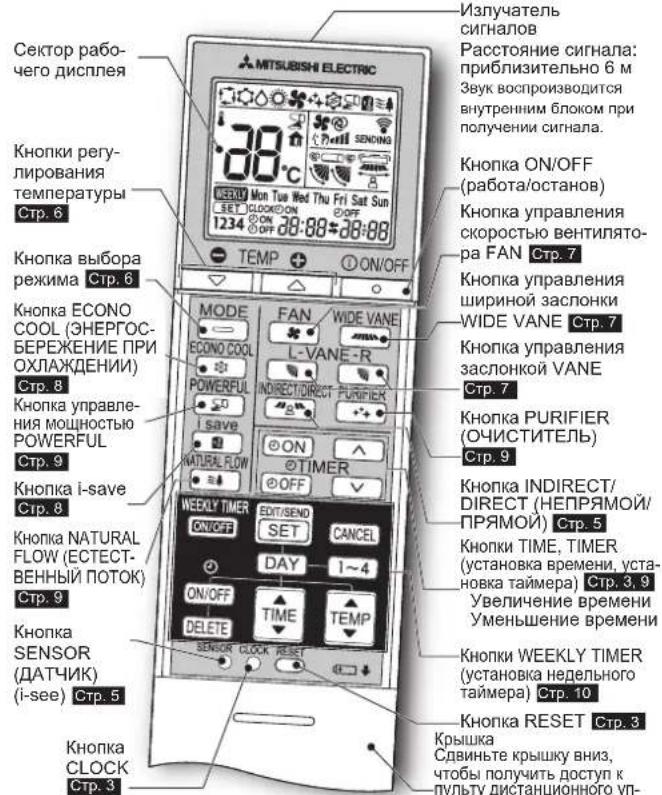

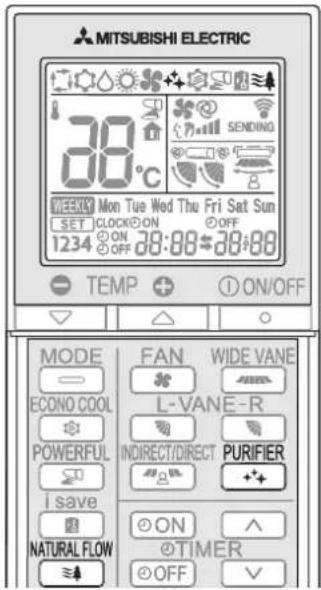

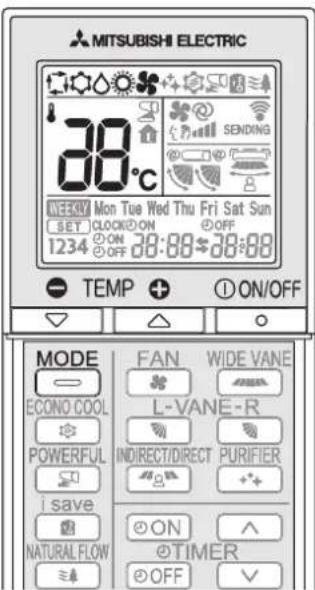

Внутренний прибор Пульт дистанционного управления

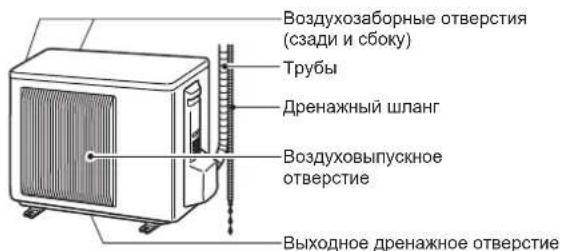

Наружный прибор

Внешний вид устройств, предназначенных для использования на улице, может отличаться.

Держатель пульта дис- танционного управления

- Установите держатель пульта дистанционного управления в месте, сигнал из которого будет приниматься внутренним блоком. - Если пульт дистанционного управления не используется, поместите его в этот держатель.

Пользуйтесь только пультом дистанционного управления, поставляемым с прибором.

Не используйте другие пульты дистанционного управления.

Если два или более внутренних блока установлены близко друг к другу, то один из внутренних блоков может ошибочно принять сигнал пульта дистанционного управления, направленного на другой блок.

Подготовка прибора к эксплуатации

Перед эксплуатацией: Вставьте вилку шнура питания в розетку электросети и/или установите выключатель в положение ON.

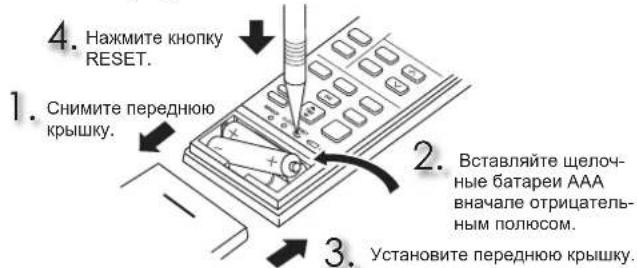

Установка батареек пульта дистанционного управления

Убедитесь, что полярность соблюдена правильно.

- Запрещается использовать марганцевые батарейки. Это может привести к неисправности пульта дистанционного управления.

- Не пользуйтесь аккумуляторными батарейками.

- Заменяйте все батарейки на новые батарейки одинакового типа.

- Батарейки можно использовать в течение приблизительно 1 года. Тем не менее батарейки с истекшим сроком хранения работают меньше.

- Осторожно нажмите RESET (сброс) остроконечным предметом. Если не нажать кнопку RESET, кондиционер может работать неправильно

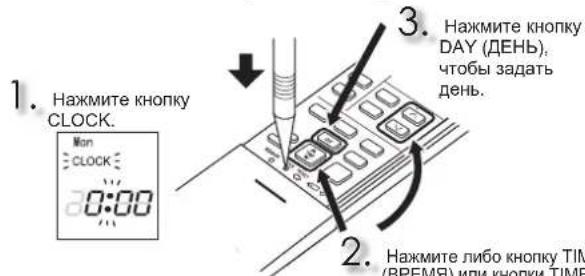

Установка текущего времени

1. Еще раз нажмите кнопку CLOCK.

Нажмите либо кнопку TIME (ВРЕМЯ) или кнопки TIMER (ТАЙМЕР), чтобы задать время. При каждом нажатии происходит увеличение/уменьшение времени на 1 минуту (10 минут при длительном нажатии).

• Осторожно нажмите CLOCK (часы) остроконечным предметом.


Подготовка прибора к эксплуатации

Настройка места установки

Обязательно настройте пульт дистанционного управления в соответствии

с настроенным местом установки внутреннего прибора.

Место установки:

Слева: расстояние до объектов (стены, шкафа и т. д.) менее 50 см слева.

По центру: расстояние до объектов (стены, шкафа и т. д.) более 50 см слева и справа.

Справа: расстояние до объектов (стены, шкафа и т. д.) менее 50 см справа.

Зона Слева По центру Справа
Индикация на пульте дистанционного управления

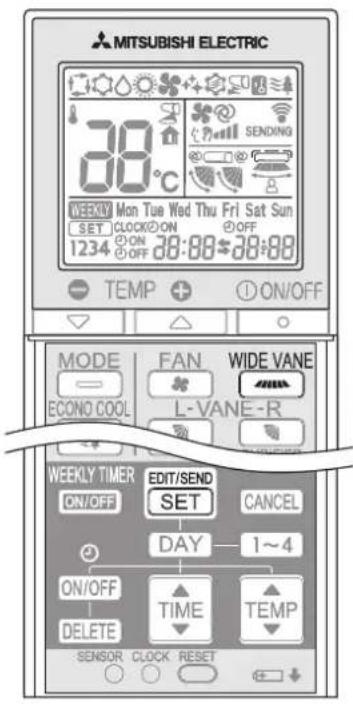

Нажмите и удерживайте в течение 2 секунд кнопку WIDE VANE на пульте дистанционного управления, чтобы войти в режим настройки места установки.

Выберите окончательное место установки нажатием WIDE VANE

(WIDE VANE (Каждое нажатие отображает место установки в заданном порядке:)

Нажмите , シェфбы завершить настройку места установки.

Примечание:

Место установки может быть настроено только при выполнении нижеперечисленных условий.

• Питание пульта дистанционного управления отключено.
  • Таймер на неделю не настроен.
  • Таймер на неделю не редактируется.

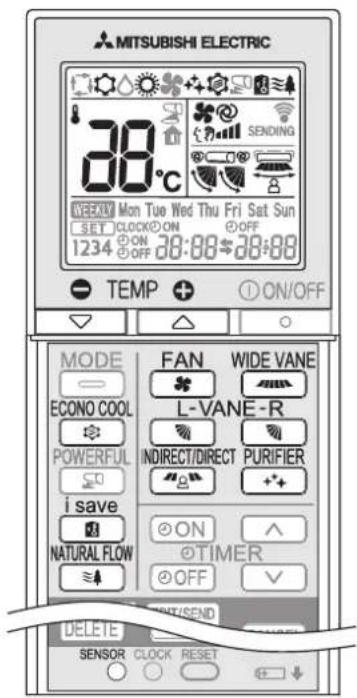

ОПЕРАЦИЯ I-SEE

Режим управления i-see

В режиме управления i-see-температура в помещении регулируется на основе "ощущаемой температуры".

1

Для включения режима управления i-see нажмите кнопку в режиме COOL (ОХЛАЖДЕНИЕ), DRY (СУШКА), HEAT (ОБОГРЕВ) или AUTO.

• Осторожно нажмите остроконечным предметом.
- Появляется значок (нектор рабочего дисплея).
- Настройка по умолчанию: active (включено).

2

Снова нажмите кнопку SENSOR чтобы активировать ABSENCE DETECTION (ОБНАРУЖЕНИЕ ОТСУТС-ТВИЯ).

- Появляется значок (ректор рабочего дисплея).

3

Снова нажмите кнопку SENSOR для выключения режима управления i-see.

ABSENCE DETECTION (ОБНАРУЖЕНИЕ ОТСУТСТВИЯ)

Данная функция автоматически переводит устройство в режим энергосбережения, если в помещении отсутствуют люди.

1

Чтобы активировать данную функцию, нажмите кнопку 📄удерживайте ее до появления на рабочем дисплее пульта дистанционного управления индикации

2

Снова нажмите кнопку, чтобы отключить ABSENCE DETECTION (ОБНАРУЖЕНИЕ ОТСУТСТВИЯ).

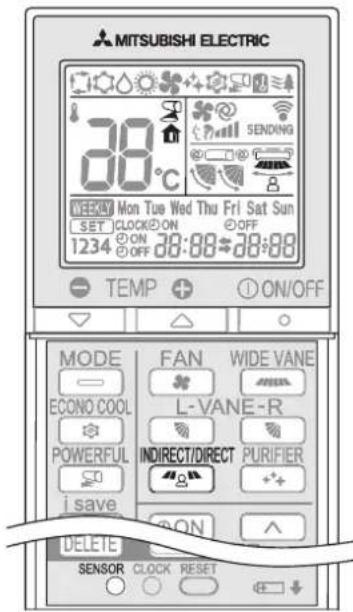

Режим INDIRECT/DIRECT (НЕПРЯМОЙ/ПРЯМОЙ)

Режим INDIRECT/DIRECT (НЕПРЯМОЙ/ПРЯМОЙ) обеспечивает тонкую настройку функционирования, определяя местоположение человека в комнате.

1

Для включения режима INDIRECT/DIRECT нажмите кнопку вырежиме COOL (ОХЛАЖДЕНИЕ), DRY (СУШКА), HEAT (ОБОГРЕВ) или AUTO. Данный режим доступен только при включенном режиме управления i-see.

2

Каждое нажатие кнопки изменяет режим INDIRECT/DIRECT в следующем порядке:

(INDIRECT) : человек будет в меньшей степени подвержен воздействию прямого потока воздуха.

(DIRECT) : кондиционирование воздуха осуществляется преимущественно в зоне непосредственной близости от человека.

• Выбор направлений горизонтальных и вертикальных потоков осуществляется автоматически.
• Если в помещении находится несколько человек, эффективность режима INDIRECT/DIRECT может быть снижена.
• Если вы по-прежнему испытываете дискомфорт в связи с заданным режимом INDIRECT направлением воздушного потока, отрегулируйте его вручную. Стр. 7

3

Отмена режима управления i-see автоматически отменяет режим INDIRECT/DIRECT.

- Режим INDIRECT/DIRECT также отменяется нажатием кнопок VANE (ЗАСЛОНКА) или WIDE VANE (ШИРОКАЯ ЗАСЛОНКА).

Примечание:

• Не дотрагивайтесь до датчика i-see. Это может привести к нарушению работы датчика i-see.
• Прерывистый звук во время работы считается нормальным явлением: это звук, возникающий при движении датчика і-see из стороны в сторону.

ВЫБОР РЕЖИМОВ РАБОТЫ

Нажмите ① ON/OFF， чтобы начать работу.

Нажмите MODE чтобы выбрать режим работы. При каждом нажатии режимы изменяются в следующем порядке:

Нажмите или, чтобы установить температуру.

При каждом нажатии температура повышается или понижается на 1°C.

Нажмите ① ON/OFF , чтобы остановить работу.

Примечание:

Работа мультисистемной модели

Один наружный блок может управлять двумя и более внутренними блоками. При одновременной работе нескольких внутренних блоков операции охлаждения/сушки/вентиляции и обогрева не могут выполняться единовременно. При выборе режима COOL/DRY/FAN на одном блоке и режима HEAT на другом (или наоборот) блок, на котором режим выбран позднее, переходит в режим ожидания.

Индикаторная лампочка работы

Индикаторной лампочкой работы обозначается состояние блока.

Индикация	Режим работы
	Режим ожидания (только во время работы мульти-системной модели)

Горит Мигает

Автоматический режим AUTO (Автоматическое переключение)

Блоком выбирается рабочий режим в соответствии с разницей комнатной и установленной температуры. В режиме AUTO блоком переключается режим (COOL←HEAT) при разнице комнатной температуры в 2°C по сравнению с установленной температурой, которая сохраняется дольше 15 минут.

Примечание:

Не рекомендуется использовать Auto Mode (автоматический режим), если данный внутренний блок подключен к наружному прибору типа MXZ. Если одновременной эксплуатации нескольких внутренних блоков переключение режима эксплуатации прибора между COOL (охлаждение) и HEAT (обогрев) может быть невозможным. В этом случае внутренний блок перейдет в режим ожидания (См. таблицу "Индикаторная лампочка работы").

Режим охлаждения COOL

Холодный воздух подается при необходимой температуре.

Примечание:

Не включайте режим COOL (охлаждение) при очень низкой температуре окружающего воздуха (ниже -10°C). С блока может капать конденсат, который может промочить или повредить мебель и т.д.

Режим сушки DRY

Осушение воздуха в комнате. Воздух в комнате можно немного охладить. Во время работы в режиме DRY температуру нельзя установить.

Режим обогрева НЕАТ

Теплый воздух подается при необходимой температуре.

Режим вентиляции FAN

Обеспечивает циркуляцию воздуха в комнате.

Примечание:

После работы в режиме COOL/DRY (ОХЛАЖДЕНИЕ/СУШКА) рекомендуется перейти в режим FAN (ВЕНТИЛЯТОР), чтобы высушить внутренний прибор изнутри.

Аварийная эксплуатация

Когда использование пульта дистанционного управления невозможно...

Аварийную эксплуатацию можно включить путем нажатия переключателя аварийной эксплуатации (E.O.SW) на внутреннем блоке.

При каждом нажатии E.O.SW режимы работы переключаются в следующем порядке:

Индикаторная лампочка работы

Примечание:

• Первые 30 минут работы являются тестовым прогоном. Управление температурой не работает, а для скорости вентилятора установлено значение High (Высокая).
• В режиме аварийного обогрева скорость вентилятора постепенно увеличивается для обеспечения выдувания теплого воздуха.
- В режиме аварийного охлаждения положение горизонтальных заслонок будет сброшено приблизительно через минуту, после чего они начнут работу.

Функция повторного автозапуска

Если произошел сбой питания или электропитание прибора было выключено во время его работы, функция повторного автозапуска автоматически настраивает прибор на работу в том режиме, который был задан с помощью пульта дистанционного управления до отключения электропитания. Когда таймер установлен, настройка таймера отменяется и блок начинает работу при возобновлении подачи питания.

Если вы не хотите пользоваться этой функцией, обратитесь к представителю сервисной службы, так как потребуется изменить настройки данного прибора.

НАСТРОЙКА СКОРОСТИ ВЕНТИЛЯТОРА И НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

Нажмите FAN, чтобы выбрать скорость вентилятора. При каждом нажатии скорость вентилятора изменяется в следующем порядке:

• При установке функции AUTO из внутреннего прибора раздаются два коротких звуковых сигнала.
• Используйте большую скорость вентилятора для более быстрого охлаждения/нагрева помещения.
• Меньшую скорость вентилятора используют для бесшумной работы устройства.

Примечание:

Работа мультисистемной модели

Когда несколько внутренних блоков управляются одновременно одним на- ружным прибором в режиме нагрева, температура потока воздуха может быть низкой. В этом случае рекомендуется задавать скорость вентилятора в режиме AUTO.

• При установке функции AUTO из внутреннего прибора раздаются два коротких звуковых сигнала.
• При изменении направления потока воздуха обязательно используйте пульт дистанционного управления. Перемещение горизонтальных заслонок вручную приводит к их неисправности.
• При установке в положение включения выключателя положение горизонтальных заслонок будет сброшено приблизительно через минуту, после чего они начнут работу. Заслонки функционируют аналогичным образом и в режиме аварийного охлаждения.
• Если горизонтальные заслонки находятся в положении, которое кажется необычным, см. стр. 12
• Правая и левая горизонтальные заслонки, установленные на один уровень, могут быть недостаточно выровнены.

Нажмите 📄 чтобы выбрать горизонтальное направление потока воздуха. При каждом нажатии направление потока воздуха изменяется в следующем порядке:

Направление потока воздуха

(AUTO) ......Заслонка установлена в положение для более эффективной подачи воздушного потока. COOL/DRY/FAN: горизонтальное положение. HEAT:положение (4). (Вручную) ...Для эффективного кондиционирования воздуха установите COOL/DRY в верхнее положение, а HEAT — в нижнее. При установке COOL/DRY в нижнее положение заслонка автоматически перемещается в горизонтальное положение (3) через 0,5—1 ч во избежание просачивания конденсата.

(Swing) ......Заслонка периодически перемещается вверх и вниз.

ОПЕРАЦИЯ I-SAVE

1

Для выбора режима i-save нажмите save во время работы кондиционера в режимах COOL, ECONO COOL или HEAT.

2

Задайте температуру, скорость вентилятора и направление воздушного потока.

• Эта же настройка выбирается в следующий раз путем нажатия
• Пользователь может сохранить две настройки. (Одну - для режима COOL/ECONO COOL, а вторую - для режима HEAT)
• Выберите температуру, скорость вентилятора и направление воздушного потока с учетом параметров помещения.
• Как правило, минимальная температура в режиме HEАТ (обогрев) задается на уровне 16°C. Однако в течение отдельной операции i-save минимальная температура задается на уровне 10°C.

Для отмены операции i-save снова нажмите

- Операция i-save отменяется также при нажатии кнопки MODE (ВЫБОР РЕЖИМА) или POWERFUL (ИНТЕНСИВНОЕ).

Операция i-save

Функция упрощенного повторного ввода настроек позволяет воспроизводить предпочтительные (предварительно заданные) настройки одним нажатием кнопки ▪ 反торное нажатие этой кнопки возвращает предыдущие настройки.

Пример использования:

1. Режим малой мощности
   Задавайте температуру на 2-3°C теплее в режиме COOL и прохладнее в режиме HEAT.
   Такая настройка используется для помещений, где нет людей, а также во время сна.
2. Сохранение часто используемых настроек Сохраняйте свои предпочтительные настройки для режимов COOL/ECONO COOL и HEAT. Это позволит выбрать свои предпочтительные настройки одним нажатием кнопки.

Функция ECONO COOL

В режиме COOL нажмите

Lcouno cool

: 6 5bl

запустить функцию ECONO COOL.

В соответствии с температурой потока воздуха в различных циклах прибор будет работать в режиме вертикального качания.

ECONO COOL

Снова нажмите , чтобы отменить функцию ECONO COOL.

- Операция ECONO COOL также отменяется при нажатии кнопки VANE, POWERFUL или NATURAL FLOW.

Что такое функция "ECONO COOL"?

Качающийся воздушный поток (изменение направления воздушного потока) приносит ощущение дополнительной свежести по сравнению с воздушным потоком постоянного направления. Поэтому, несмотря на то, что заданная температура автоматически устанавливается на 2°C выше, имеется возможность осуществления операции охлаждения и поддерживаются комфортные условия. В результате можно экономить электроэнергию.

РЕЖИМ ЕСТЕСТВЕННОГО ПОТОКА

NATURAL FLOW

Нажмите кнопку в режиме COOL (ОХЛАЖ ДЕНИЕ) или FAN (ВЕНТИЛЯТОР) стр. 6, чтобы запустить режим NATURAL FLOW (ECTECTВЕННЫЙ ПОТОК).

Для отмены режима NATURAL FLOW (ECTECTBEHНЫЙ ПОТОК) снова нажмите кнопку NATURAL FLOW

- Режим NATURAL FLOW также можно отменить нажатием кнопки POWERFUL (ИНТЕНСИВНОЕ) или ECONO COOL (ЭКОНОМИЧНОЕ ОХЛАЖДЕНИЕ).

Что такое "NATURAL FLOW (ECTECTВЕННЫЙ ПОТОК)"?

В этом режиме создается поток воздуха, имитирующий естественный легкий ветерок. Ощущение дискомфорта, возникающее при прямом воздействии постоянного, неестественного воздушного потока, уменьшается.

Примечание:

Поскольку скорость вентилятора постоянно меняется во время выполнения операции NATURAL FLOW звук и скорость перемещения воздушного потока, а также его температура тоже меняются. Это не является неисправностью.

Режим очистки воздуха

PURIFIER

Нажмите кнопку , чтобы запустить режим AIR PURIFYING (ОЧИСТКА ВОЗДУХА).

• Включится индикатор AIR PURIFYING (ОЧИСТКА ВОЗДУХА). (дисплей).

Чтобы отменить режим AIR PURIFYING (ОЧИСТКА ВОЗДУХА), снова нажмите кнопку

- Индикатор AIR PURIFYING (ОЧИСТКА ВОЗДУХА) погаснет. (дисплей).

Что такое "Режим AIR PURIFYING (ОЧИСТКА ВОЗДУХА)"? =

В режиме AIR PURIFYING (ОЧИСТКА ВОЗДУХА) встроенное устройство внутреннего прибора снижает концентрацию грибков, вирусов, плесени и аллергенов, попадающих внутрь с воздушным потоком.

Примечание:

• Не прикасайтесь к устройству очистки воздуха в процессе его работы. Хотя устройство очистки воздуха конструктивно безопасно, прикосновение к нему может стать причиной поражения электроразрядом высокого напряжения.
• Устройство очистки воздуха может издавать в процессе работы свистящий звук. Этот звук возникает во время плазменного разряда. Это не является неисправностью.
• Индикатор очистки воздуха не включается при неплотно закрытой передней панели.

РЕЖИМ POWERFUL

POWREFUL

Нажмите в режиме COOL (ОХЛАЖДЕНИЕ) или HEAT (ОБОГРЕВ) стр. 6 для запуска режима POWERFUL (ИНТЕНСИВНОЕ).

Скорость вентилятора : специальная скорость для режима POWERFUL

Горизонтальная заслонка : установите положение заслонки или положение нисходящего воздушного потока во время действия настройки AUTO
• В режиме POWERFUL невозможно задать температуру.

Чтобы отменить режим POWERFUL, повторно нажмите кнопку POWERFUL

- Кроме того, отмена режима POWERFUL выполняется автоматически через 15 минут либо при нажатии кнопок ON/OFF, FAN, ECONO COOL, NATURAL FLOW или i-save.

РЕЖИМ ТАЙМЕРА (ТАЙМЕР ON/OFF) NOS

1

Чтобы настроить таймер, во время работы нажмите кнопку ☑DM . ☑OFF

ON (таймер ВКЛЮЧЕНИЯ): в заданное время прибор ВКЛЮЧИТСЯ.

OFF (таймер ВЫКЛЮЧЕНИЯ) : в заданное время прибор ВЫКЛЮЧИТСЯ.

* Мигание кнопки ⏻ON или ⏻OFF.
* Убедитесь, что текущее время и день заданы правильно. Стр. 3

2

Чтобы задать время таймера, используйте кнопки ∧ (увеличить) и (уменьшить).

При каждом нажатии заданное время увеличивается или уменьшается на 10 минут.
- Настраивать таймер следует, когда мигает значок ON или OFF.

3

Чтобы отменить таймер, снова нажмите кнопку ON или OFF

Примечание:

• Таймеры ON (ВКЛ.) и OFF (ВЫКЛ.) можно установить вместе. Значок показывает очередность работы таймера.
• Если при установленном таймере ON/OFF произошел сбой в подаче питания, см. раздел "Функция повторного автозапуска" на стр. 6.

Использование недельного таймера

• Для каждого отдельного дня недели можно задать до 4 таймерся ON (ВКЛЮЧЕНИЕ) или OFF (ВЫКЛЮЧЕНИЕ).
• Для одной недели можно задать до 28 таймеров ON (ВКЛЮЧЕНИЕ) или OFF (ВЫКЛЮЧЕНИЕ).

Например: Устройство работает при 24°C с момента пробуждения пользователя до его ухода из дома и при 27°C с момента возвращения пользователя домой и до отхода ко сну в рабочие дни. Устройство работает при 27°C с момента позднего пробуждения пользователя и до раннего отхода ко сну в выходные дни.

Примечание:

Простая настройка таймера ON/OFF (ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ) доступна, если включен недельный таймер. В этом случае таймер ON/OFF (ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ) имеет более высокий приоритет, чем недельный таймер; работа недельного таймера возбновляется после окончания работы таймера ON/OFF (ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ).

Настройка недельного таймера

* Убедитесь, что текущее время и день заданы правильно.

* Нажмите и удерживайте кнопку, чтобы быстро изменить время.

Нажмите «АУ» чтобы перейти к настройке тайме- ра для других дней недели и (или) номеров дней недели.

Примечание:

• Нажмите SET, чтобы передать информацию о настройках недельного таймера во внутренний блок. Направьте пульт дистанционного управления на внутренний блок и удерживайте в течение 3 секунд.
• При настройке таймера для более чем одного дня недели или одного номера, нет необходимости нажимать две как дой настройки. Нажмите один раз воспетого, как все настройки завершены. Все настройки недельного таймера будут сохранены.
• Нажмите SET, чтобы перейти в режим настройки недельного таймера, нажмите DELETE и удерживайте в течение 5 секунд, чтобы удалить все настройки недельного таймера. Направьте пульт дистанционного управления на внутренний блок.

5 Нажмите WEEKLY TIMER TATORY ГОБЫ ВКЛЮЧИТЬ (ON) недельный таймер. (Загорается WEEKLY

* При ВКЛЮЧЕННОМ (ON) недельном таймере будет светиться индикатор дня недели, для которого полностью задана настройка таймера.

Примечание:

Сохраненные настройки не удаляются при ВЫКЛЮЧЕННОМ (OFF) недельном таймере.

Проверка настройки недельного таймера

2 Нажмите или, чтобы просмотреть на- стройки для конкретного дня или номера дня недели.
Нажмите санкабы выйти из режима настроек недельного таймера.

Примечание:

Если выбраны все дни недели для просмотра настроек и задается другая настройка для дня недели, отображается - - - - - °C.

Чистка

Инструкции:

• Перед чисткой отключите источник питания или выключите прерыватель тока в сети.
- Не дотрагивайтесь до металлических деталей руками.
- Запрещается использовать растворитель, бензин, полировочный порошок или инсектициды.

• Используйте только мягкие очищающие средства.
• Для сушки запрещается подвергать детали воздействию прямого солнечного света, источникам тепла или пламени.
• Запрещается использовать воду, температура которой выше 50°C.

• Чистите каждые 2 недели
- Загрязненные участки очищайте с помощью пылесоса или промывайте водой.
- После мытья высушите его в тени.

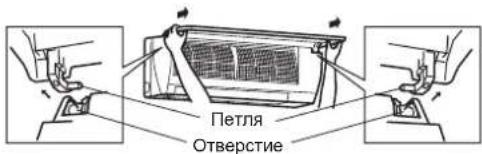

Передняя панель

1. Поднимайте переднюю панель до тех пор, пока она не зафиксируется на месте со щелчком.

2. Придерживайте петли и тяните, чтобы снять, как показано на иллюстрации выше.

- Протирайте мягкой сухой тканью или промывайте водой.

- Не держите ее в воде более двух часов.

- Сушите изделия в тени надлежащим образом.

1. Устанавливайте переднюю панель, выполняя инструкции по ее снятию в обратном порядке. Надежно закройте переднюю панель и нажмите на области, указанные стрелками.

-Устройство очистки воздуха

Каждые 3 месяца:

• Удаляйте загрязнения при помощи пылесоса.
  Если при помощи пылесоса загрязнения удалить невозможно:
• Поместите фильтр вместе с рамой в теплую воду и промойте.
• После промывки высушите в тени как следует.

Фильтр очистки воздуха (Электростатический антиаллергенный энзимный фильтр, синий)

Каждые 3 месяца:

• Удаляйте загрязнения при помощи пылесоса.
  Если при помощи пылесоса загрязнения удалить невоз- можно:
• Поместите фильтр вместе с рамой в теплую воду, а затем промойте его.
• После мытья высушите его в тени. Установите все щитки воздушного фильтра.

Каждый год:

• Для улучшения производительности заменяйте фильтр для очистки воздуха новым.

• Номер детали MAC-2330FT-E

Потяните, чтобы снять с воздушного фильтра

И

(Дезодорирующий фильтр, черный) Каждые 3 месяца:

• Удалите загрязнения пылесосом или поместите фильтр в раме в теплую воду (30—40°C) приблизительно на 15 минут. Тщательно промоите.
• После промывки высушите в тени как следует.
• Очистка фильтра восстанавливает функцию дезодорирования.
• Установите новый фильтр для очистки воздуха.
  • Номер деталиг MAC-3000FT-E

Если при чистке невозможно удалить запах или грязь:

Важно

• Для улучшения производительности и сокращения уровня потребления энергии регулярно чистите фильтры.
• Загрязненные фильтры являются причиной образования конденсата в кондиционере, что может способствовать появлению грибков и плесени. Поэтому рекомендуется очищать воздушные фильтры каждые 2 недели.
  • Не дотрагивайтесь до датчика i-see.
  • В целях безопасности устройство очистки воздуха не работает несколько минут после начала операции или после открытия/закрытия передней панели.
  • Не разбирайте устройство очистки воздуха.
• Не прикасайтесь ни к каким деталям устройства очистки воздуха, кроме рамы.

Если вам кажется, что прибор неисправен

Если даже после выполнения этих проверок прибор не возобновит нормальную работу, прекратите его эксплуатацию и обратитесь к своему дилеру.

Симптом Объяснение и точки проверки
Внутренний прибор
Прибор не функционирует. • Возможно, выключен прерыватель тока в сети?• Проверьте, подключен ли шнур питания?• Проверьте, установлен ли таймер ВКЛЮЧЕНИЯ?Стр. 9
Горизонтальная заслонка недвигается.	• Проверьте, правильно ли установлена горизонтальная и вертикальная заслонка?• Не деформирована ли защитная решетка вентилятора?• При установке в положение включения выключателя положение горизонтальных заслонок будет сброшено приблизительно через минуту. По завершении сброса положения возобновляется нормальная работа горизонтальных заслонок. Заслонки функционируют аналогичным образом и в режиме аварийного охлаждения.
При повторном запуске приборне реагирует на команды управления в течение приблизительно 3 минут.	• Это защитная функция прибора, которая включается в соответствии с инструкциями микропроцессора. Пожалуйста, подождите.
Из воздуховыпускного отверстия внутреннего прибора выходит легкий туман.	• Прохладный воздух, поступающий из прибора, быстро охлаждает влагу воздуха внутри помещения, и образовывается дымка.
Режим качания ГОРИЗОНТАЛЬНОЙ ЗАСЛОНКИ приостанавливается на некоторое время, после чего возобновляется.	• Это необходимо для обеспечения нормальной работы ГОРИЗОНТАЛЬНОЙ ЗАСЛОНКИ в режиме качания.
При выборе SWING (КАЧАНИЕ) в режиме COOL/DRY/FAN (ОХЛАЖДЕНИЕ/СУШКА/ВЕНТИЛЯТОР) нижняя горизонтальная лопасть неподвижна.	• Неподвижность нижней горизонтальной области при выборе SWING (КАЧАНИЕ) в режиме COOL DRY/FAN (ОХЛАЖДЕНИЕ/СУШКА/ВЕНТИЛЯТОР) — нормальное явление.
Во время работы изменяется направление движения воздушного потока.Направление горизонтальной заслонки нельзя отрегулировать с помощью пульта дистанционного управления.	• Для предотвращения капания и просачивания конденсата направление потока воздуха автоматически изменяется на горизонтальное через 0,5-1 часа работы блока в режиме COOL или DRY с воздушным потоком, направленным вниз.• При работе в режиме обогрева, если температура воздушного потока слишком низкая, или во время размораживания горизонтальная заслонка автоматически устанавливается в горизонтальное положение.
При работе в режиме обогрева прибор останавливается примерно на 10 минут.	• Происходит оттаивание наружного прибора. Эта операция длится максимум 10 минут, пожалуйста, подождите. (При слишком низкой температура наружного воздуха и слишком высокой влажности образуется изморось.)
При включении питания прибор автоматически начинает работу, даже не получая сигнала от пульта дистанционного управления.	• Кондиционеры данных моделей оснащены функцией повторного автозапуска. При выключении питания без остановки работы прибора с помощью пульта дистанционного управления и последующем включении питания прибор автоматически начнет работу в том режиме, который был установлен с помощью пульта дистанционного управления до отключения питания См. раздел "функция повторного автозапуска"Стр. 6.
Две горизонтальные заслонки соприкасаются. Горизонтальные заслонки в необычном положении. Горизонтальные заслонки не возвращаются в правильное "положение закрывания".	Выполните какое-либо из следующих действий:• Выключите и включите выключатель. Убедитесь в том, что горизонтальные заслонки переходят в правильное "положение закрывания".• Запустите и остановите работу в режиме аварийного охлаждения и убедитесь в том, что горизонтальные заслонки переходят в правильное "положение закрывания".
Если в режиме COOL/DRY комнатная температура почти достигает заданной, наружный блок останавливается, а внутренний блок продолжает работу на низкой скорости.	• Если комнатная температура отклоняется от заданной, внутренний вентилятор начинает работу согласно параметрам, заданным на пульте дистанционного управления.
Со временем внутренний блок может изменить цвет.	• Под воздействием различных факторов, например ультрафиолетового излучения и температуры, планиковый корпус может пожелтеть, что не отразится на функциональных характеристиках устройства.
Мультисистемная модель
Если в мультисистемной модели один из внутренних приборов не используется, он нагревается, при этом может быть слышен звук, похожий на звук текущей воды.	• Небольшое количество хладагента продолжает подаваться во внутренний прибор, даже если он в этот момент не работает.
Если выбран режим обогрева, функционирование сразу не начинается.	• Если во время разморозки наружного прибора начинается операция, на выдувание теплого воздуха потребуется несколько минут (макс. 10 минут).
Наружный прибор
Вентилятор наружного прибора не вращается, даже когда компрессор работает. Даже когда вентилятор начинает вращаться, он быстро останавливается.	• В режиме охлаждения при низкой температуре наружного воздуха вентилятор может включаться и выключаться, чтобы поддерживать достаточную мощность охлаждения.
Из наружного прибора вытекает вода.	• При работе в режимах COOL (ОХЛАЖДЕНИЕ) и DRY (СУШКА) происходит охлаждение труб и трубных соединений, что вызывает конденсацию влаги.• При работе в режиме обогрева конденсат, образовавшийся на теплообменнике, стекает вниз.• При работе в режиме обогрева во время операции размораживания замершая на наружном приборе вода тает и стекает вниз.

Симптом Объяснение и точки проверки
Наружный прибор
Из наружного прибора выходит белый дым.	• При работе в режиме обогрева пар, который появляется в результате размораживания, выгляди как белый дым.
Пульт дистанционного управления
на дисплее пульта дистанционного управления нет изображения, или дисплей потускнел. Внутренний прибор не реагирует на сигналы с пульта.	• Проверьте, не разрядились ли батареи?Стр. 3• Возможно, не соблюдена полярность (+, -) при установке батарей?Стр. 3• Возможно, накаты какие-либо кнопки на пульте дистанционного управления других электроприборов?
Не охлаждает и не греет
Недостаточное охлаждение или обогрев помещения.	• Проверьте, правильно ли задана температура?Стр. 6• Проверьте, правильно ли установлен вентилятор? Увеличьте скорость вентилятора.Стр. 7• Чисты ли фильтры?Стр. 11• Проверьте, чистый ли вентилятор или теплообменник внутреннего прибора?• Возможно, заблокировано воздухозаборное или воздуховыпускное отверстие внутреннего или наружного прибора?• Возможно, открыто окно или дверь?
Помещение охлаждается недостаточно.	• При использовании в помещении вентилятора или газовой плиты нагрузка на кондиционер, работающий в режиме охлаждения, возрастает, в результате чего эффективность охлаждения снижается.• При высокой температуре наружного воздуха эффективность охлаждения может быть недостаточной.
Помещение обогревается недостаточно.	• При низкой температуре наружного воздуха эффективность обогрева может снизиться.
При работе в режиме обогрева воздух выдувается не сразу.	• Подождите, пока прибор готовится к выдуванию теплого воздуха.
Поток воздуха
Воздух, выходящий из внутреннего прибора, имеет специфический запах.	• Чисты ли фильтры?Стр. 11• Проверьте, чистый ли вентилятор или теплообменник внутреннего прибора?• Прибор всасывает запахи стен, ковра, мебели, ткани и выдувает их вместе с воздухом.
Звук
Слышно потрескивание. • Потрескивание объясняется расширением/сжатием передней панели и других деталей прибора вследствие изменения температуры.
Слышен "булькающий" звук. • Этот звук слышен, когда наружный воздух всасывается из дренажного шланга при включении вытяжного устройства или вентилятора, что и вызывает выброс струи воды из дренажного шланга.Этот звук также слышен при сильном ветре, когда наружный воздух с силой проникает в дренажный шланг.
Из внутреннего прибора слышен механический звук.	• Этот звук появляется при включении/выключении вентилятора или компрессора.
Слышен звук текущей воды. • Это звук водяного хладагента или водяного конденсата, протекающего по трубам прибора.
Иногда слышен шипящий звук. • Этот звук слышен при изменении потока хладагента внутри прибора.
Таймер
Недельный таймер не работает в соответствии с настройками.	• Заданы ли настройки для таймера ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ (ON/OFF)?Стр. 9• Снова передайте данные о настройке недельного таймера на внутренний блок. При успешном получении информации внутренний блок издаст протяжный гудок. 3 коротких гудка указывают на то, что информация не была получена. Убедитесь, что информация успешно получена.Стр. 10• При сбое в сети электропитания и при отключении электропитания показания встроенных часов внутреннего блока будут неправильными. Соответственно, недельный таймер может работать неверно.Непременно размещайте пульт дистанционного управления в месте, где обеспечивается прием сигнала внутренним блоком.Стр. 3
Блок начинает/заканчивает работу произвольно.	• Заданы ли настройки недельного таймера?Стр. 10

В следующих случаях необходимо остановить работу кондиционера и обратиться к своему дилеру.

• Если из внутреннего прибора просачивается вода.
• Если мигает индикаторная лампочка работы.
• Если часто срабатывает прерыватель тока в сети.
• Сигнал с пульта дистанционного управления не принимается в помещении, где установлены люминесцентные лампы, ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ которых производится с помощью электронного устройства (люминесцентные лампы инверторного типа и т.д.).
• При работе кондиционера воздуха возникают помехи при приеме радио-или телевещания. Для нормального приема теле- и радиовещания может потребоваться усилитель.
• При поступлении необычного звука.

Когда вы не собираетесь пользоваться кондиционером длительное время

1

В режиме COOL вручную установите самую высокую температуру и дайте ему поработать в течение

3-4 часов. Стр. 6

• При этом внутренние части прибора просушатся.
• Влага в кондиционере создает благоприятные условия для роста грибков и плесени.

2

Нажмите ON/OFF, чтобы остановить операцию.

3

Выключите прерыватель тока в сети и/или отсоедините вилку шнура питания от розетки.

4

Выньте все батарейки из пульта дистанционного управления.

При повторном использовании кон- диционера воздуха:

1

Очистите воздушный фильтр. Стр. 11

2

Убедитесь в том, что воздухозаборные и воздуховыпускные отверстия внутреннего/наружного приборов не заблокированы.

3

Проверьте правильность подключения заземления.

4

Обратитесь к разделу "ПОДГОТОВКА К НАЧАЛУ ЭКСПЛУАТАЦИИ" и следуйте указаниям. Стр. 3

Место установки и электромонтажные работы

Место установки

Следует избегать установки кондиционера воздуха в следующих местах.

• В местах, где много машинного масла.

• В местах, где много соли, например, на морском побережье.
- В местах образования сероводородного газа, например, рядом с горячим природным источником.
- Там, где разбрызгано масло, или на участке с масляным дымом (например, в местах приготовления пищи и на фабриках, где пластик может изменить свои характеристики или повредиться).
• В местах с наличием высокочастотного или беспроводного оборудования.
• В местах блокировки воздуха наружного прибора.
- В местах, где звук от выполнения операции или воздух наружного прибора не доносится до соседнего дома.

Установлайсяг как ✗хою длишы для ашить от всадистая люминесентных ламп.
Обеспечьте достаточное расстояние для предотвращения изображения изображения и звука.
Талавизор
Не менее 1 м
Не менее 1 м
Не менее 100 мм
Не менее 200/500 мм

Электромонтажные работы

• Обеспечьте отдельный контур сети для питания кондиционера.
• Обязательно соблюдайте допустимую мощность прерывателя тока в сети.

При возникновении каких-либо вопросов обращайтесь к своему дилеру.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	Наименование блока MSZ-FH25VE(HZ)		MSZ-FH35VE(HZ) MSZ-FH50VE(HZ)
	Внутренний MSZ-FH25VE MSZ-FH35VE		MSZ-FH50VE
	Наружный MUZ-FH25VE(HZ) MUZ-FH35VE(HZ) MUZ-FH50VE(HZ)
Функция			Охлаждение	Обогрев Охлаждение Обогрев	Обогрев	Обогрев
Электропитание ~ /N, 230 V, 50 Hz
Мощность		кВт	2,5 3,2 3,5 4,0				5,0 6,0
Мощность на входе		кВт	0,485	0,580	0,82	0,80	1,38	1,48
Масса	Внутренний	кг	13,5
	Наружный	кг	37				55
Объем хладагента (R410A)		кг	1,15				1,55
Код IP	Внутренний		IP 20
	Наружный		IP 24
Разрешенное максимальное рабочее давление	Низ. давл.	МПа	1,64
	Выс. давл.	МПа	4,15
Уровень шума	Внутренний (очень высокий/высокий/средний/низкий/Бесшумный режим)	дБ(А)	42/36/29/23/20	44/36/29/24/20	42/36/29/24/21	44/36/29/24/21	44/39/35/31/27	46/39/34/29/25
	Наружный	дБ(А)	46	49	49	50	51	54

Гарантированный рабочий диапазон

		Внутренний	Наружный
			MUZ-FH25/35/50VE	MUZ-FH25/35/50VEHZ
Охлаждение	Верхний предел	32°C DB23°C WB	46°C DB—	46°C DB—
	Нижний предел	21°C DB15°C WB	-10°C DB—	-10°C DB—
Обогрев	Верхний предел	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Нижний предел	20°C DB—	-15°C DB-16°C WB	-25°C DB-26°C WB

DB: сухой термометр

WB: влажный термометр

Примечание:

1. Расчетные условия эксплуатации

Охлаждение — Внутренний: 27°C DB, 19°C WB

Наружный: 35°C DB

Обогрев — Внутренний: 20°C DB Наружный: 7°C DB, 6°C WB

1. Измерение шума выполняется в соответствии с JIS C9612 и ISO 5151(T1).

EC DECLARATION OF CONFORMITY EG-KONFORMITÄTSERKLÄRUNG DÉCLARATION DE CONFORMITÉ CE EG-CONFORMITEITSVERKLARING

DECLARACIÓN DE CONFORMIDAD CE DICHIARAZIONE DI CONFORMITÀ CE ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚ DECLARAÇÃO DE CONFORMIDADE CE

EU-OVERENSSTEMMELSESERKLÆRING EG-DEKLARATION OM ÖVERENSSTÄMMELSE EC UYGUNLUK BEYANI ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ НОРМАМ ЕС

CE-ERKLÆRING OM SAMSVAR EY-VAATIMUSTENMUKAISUUSVA- KUUTUS

MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD

AMATA NAKORN INDUSTRIAL ESTATE 700/406 MOO 7, TAMBON DON HUA ROH, AMPHUR MUANG, CHONBURI 20000, THAILAND

hereby declares under its sole responsibility that the air conditioners and heat pumps described below for use in residential, commercial and light-industrial environments:
erklärt hiormit auf soine alleinige Vorantwortung, dass die Klimaanlagen und Wärmepumpon für das häusliche, kommerzielle und leicht-industrielle Umfeld wie unten beschrieben: déclare par la présente et sous sa propre responsabilité que les climatiseurs et les pompes à chaleur décrits ci-dessous, destinés à un usage dans des environnements résidentiels, commerciaux et d'industrie légère :
verklaart hierbij onder eigen verantwoordelijkheid dat de voor residentiële, commerciële en licht-industriële omgevevingen bestemde airconditioners en warmtepompen zoals onderstaand beschreven:
por la presente declara bajo su única responsabilidad que los acondicionadores de aire y bombas de calor descritas a continuación para su uso en entornos residenciales, comerciales y de industria ligera:
conferma con la presente, sotto la sua esclusiva responsabilità, che i condizionatori d'aria e le pompe di calore descritti di seguito e destinati all'utilizzo in ambienti residenziali, commerciali e semi-industriali:
με το παρόν πιστοποιεί με αποκλειστική της ευθύνη ότι οι τα κλιματιστικά και οι αντλίες θέρμανσης που περιγράφονται παρακάτω για χρήση σε οικιακό, επαγγελματικό και ελαφράς βιομηγανίας περιβάλλοντα:
através da presente declara sob sua única responsabilidade que os aparelhos de ar condicionado e bombas de calor abaixo descritos para uso residencial, comercial e de indústria ligeira:
erklærer hermed under eneansvar, at de herunder beskrevne airconditionanlæg og varmepumper til brug i privat boligbyggeri, erhvervsområder og inden for let industri:
intygar härmed att luftkonditioneringarna och värmepumparna som beskrivs nedan för användning i bostäder, kommersiella miljöer och lätta industriella miljöer:
ev, ticaret ve hafif sanayi ortamlarında kullanım amaçlı üretilen ve aşağıda açıklanan klima ve ısıtma pompalarıyla ilgili aşağıdaki hususları yalnızca kendi sorumluluğunda beyan eder:
настоящим заявляет и берет на себя исключительную ответственность за то, что кондиционеры и тепловые насосы, описанные ниже и предназначенные для эксплуатации в жилых помещениях, торговых залах и на предприятиях легкой промышленности:
erklærer et fullstendig ansvar for undermevnte klimaanlegg og varmepumper ved bruk i boliger, samt kommersielle og lettindustrielle miljøer:
vakuuttaa täten yksinomaisella vastuullaan, että jäljempänä kuvalut asuinrakennuksiin, pienteollisuuskäyttöön ja kaupalliseen käyttöön tarkoitetut ilmastointilaitteet ja lämpöpumput:

MITSUBISHI ELECTRIC, MSZ-FH25VE/MUZ-FH25VE, MSZ-FH35VE/MUZ-FH35VE, MSZ-FH50VE/MUZ-FH50VE,

MSZ-FH25VE/MUZ-FH25VEHZ, MSZ-FH35VE/MUZ-FH35VEHZ, MSZ-FH50VE/MUZ-FH50VEHZ

Примечание: серийный номер указан на паспортное табличке изделия.

Merk: Serienummeret befinner seg på navneplaten til produktet.

Наш авторизованный представитель в ЕС, уполномоченный на составление технического файла, указан ниже.
