РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PBASR-M8-D45 ASROCK

Благодарим вас за приобретение надежной игровой базовой системы M8, выпускаемой под постоянным строгим контролем компании ASRock. Система обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

В случае обновления спецификации на аппаратное обеспечение содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. Для получения технической поддержки данного изделия посетите веб-сайт и найдите на нем информацию об используемой модели. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

• Базовая система M8 со следующими компонентами: Корпус M8
  Материнская плата Mini-ITX (предустановленная)
  Блок питания (предустановленный)
  Вентилятор системы (предустановленный)
  • Кабель питания переменного тока
  • Шестигранная отвертка
• Набор отверток
• Комплект винтов
  • Замок с ключом для корпуса
• VGA Support
• 6 x кабель SATA
  • Диск с ПО
  • Краткое руководство по установке
  • Руководство пользователя

Если какой-либо из указанных компонентов отсутствует или поврежден, обратитесь к официальному дилеру.

1.2 Спецификация на изделие

Цвет	"Черная буря"
Материал	Металлический корпус/ алюминий + пластик
Размер	372 мм (Ш) x 123 мм (В) x 400 мм (Д)
Материнская плата	ASRock Z87-M8
ЦП	Поддержка процессоров 4-10поколения Intel®CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron®
Память	Поддержка модулей памяти DDR3 1600/1333/1066 МГц, 2 гнезда SO-DIMM, не более 16 ГБ
VGA	Поддержка 1 видеокарты с двумя гнездами
Оптический диск	1 тонкий входной разъем Super-Multi Drive
Жесткий диск	Поддержка жестких дисков 3,5" и 2,5"
WiFi + BT	2T2R WiFi 802.11ac + BT v4.0
Порты ввода-вывода на передней панели	4 x USB 3.0, 1 x микрофон, 1 x НаушникиУстройство чтения карт 4-в-1 (SD3.0/MMC/MS/MS PRO)
Порты ввода-вывода на задней панели	1 разъем 7.1HD audio с процессором Creative Sound Core3D1 x Intel Gigabit LAN, 4 x USB3.0, 4 x USB2.01 x eSATA2, 1 x DP, 1 x HDMI
Универсальная кнопка ОСИД	A-Command
Охлаждение	Сверху: 2 вентилятора 70 мм; Снизу: 2 вентилятора 70 мм
Источник питания	Блок питания SFX 450 Вт

2 Обзор изделия

В данной главе представлены диаграммы расположения важных компонентов M8.

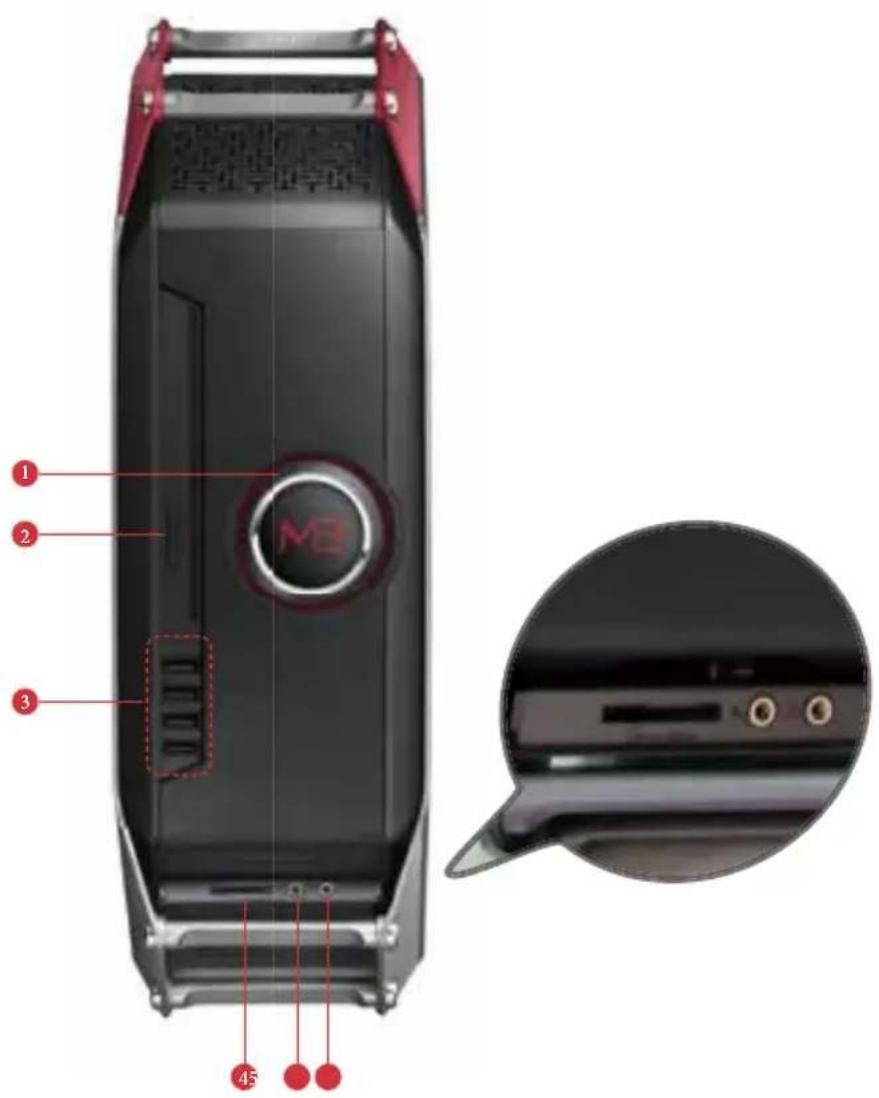

2.1 Вид спереди

1 A-Command (Универсальная кнопка ОСИД)
2 Кнопка извлечения оптического диска
3 4 порта USB 3.0
4 Устройство чтения карт 4-в-1 (SD3.0/MMC/MS/MS PRO)
5 Разъем для подключения микрофона
6 Разъем для подключения наушников

2.1.1 Функции A-Command

A-Command - это многоцелевая ручка управления, которая используется для выбора различных функций.

M8

Управление с помощью кнопки "A-Command"

• Поверните ручку для выбора основных функций или параметров.
  • Нажмите один раз для подтверждения выбора.

Включение питания системы

Чтобы включить питание системы, нажмите на кнопку "A-Command" Подождите, пока выполняется автоматическая загрузка операционной системы.

Выключение питания системы

После появления на ОСИД логотипа М8/ Даты и времени нажмите на кнопку A-Command и выберите "Да", чтобы отключить питание системы.

Перед входом в OC Windows

Перед входом в ОС доступны три основные функции.

• Логотип М8 / Дата и время:

Через десять секунд после появления логотипа на экране отображается дата и время.

При отсутствии активности в течение пяти минут дисплей отключается.

- Подсветка:

Включить/выключить подсветку в корпусе.

• Время:

Включить/выключить время.

При выборе параметра "вкл." отображаются экраны "логотип М8/ Дата и время". При выборе параметра "выкл." экраны "логотип М8/ Дата и время" скрыты.

B OC Windows:

После входа в ОС доступно шесть основных функций.

• Логотип М8 / Дата и время:

Через десять секунд после появления логотипа на экране отображается дата и время.

При отсутствии активности в течение пяти минут дисплей отключается.

• Громкость:

Чтобы увеличить/уменьшить громкость, поверните ручку вправо/влево.

- Режим:

Доступно три режима управления питанием: Эко, Стандартный и Скоростной.

- Информация:

Позволяет выбирать различные типы важной информации для проверки состояния системы. На экране ОСИД отображается частота ЦП, использование ЦП, использование LAN и АРМ*.

*АРМ (действий в минуту) показывает число щелчков/действий клавиатуры или мыши, выполняемых за минуту. Чтобы узнать о скорости движения своих пальцев, нажмите на кнопку A-Command один раз для запуска счетчика АРМ. Для отключения счетчика снова нажмите на кнопку A-Command один раз.

- Подсветка:

Включить/выключить подсветку в корпусе или активировать функцию Good Night LED*.

Вкл.: Включение подсветки в корпусе

Выкл.: Выключение подсветки в корпусе

Выкл. все: Выключить подсветку в корпусе; активировать функцию Good Night LED

*Технология Good Night LED компании ASRock повышает эффективность режима неактивности, отключая ненужные светодиодные индикаторы.

Активация технологии Good Night LED позволяет отключить индикаторы питания и жесткого диска при включении питания системы. Функция

Good Night LED также автоматически отключает индикаторы питания и клавиатуры при переходе системы в режим ожидания/сна.

• Время:

Включить/выключить время.

При выборе параметра "вкл." отображаются экраны "логотип М8/ Дата и время". При выборе параметра "выкл." экраны "логотип М8/ Дата и время" скрыты.

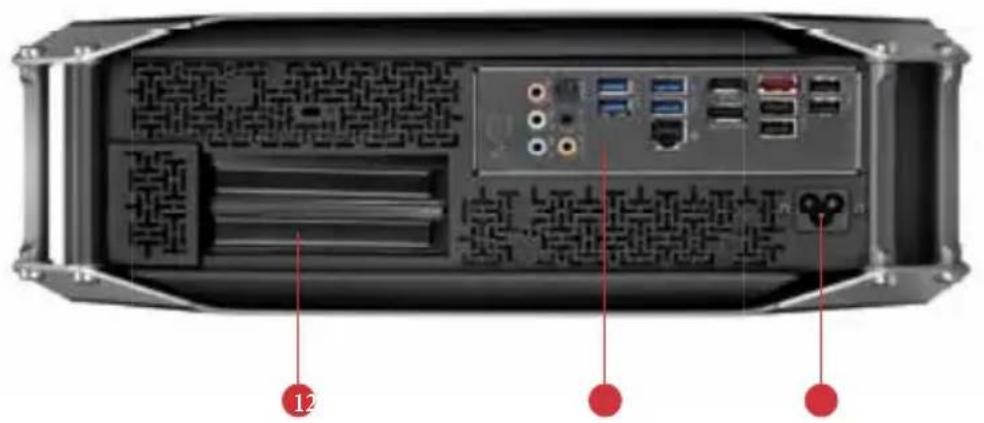

2.2 Вид сзади

1 Крышки гнезда PCIe
2 Панель ввода-вывода
3 Разъем подключения к сети переменного тока

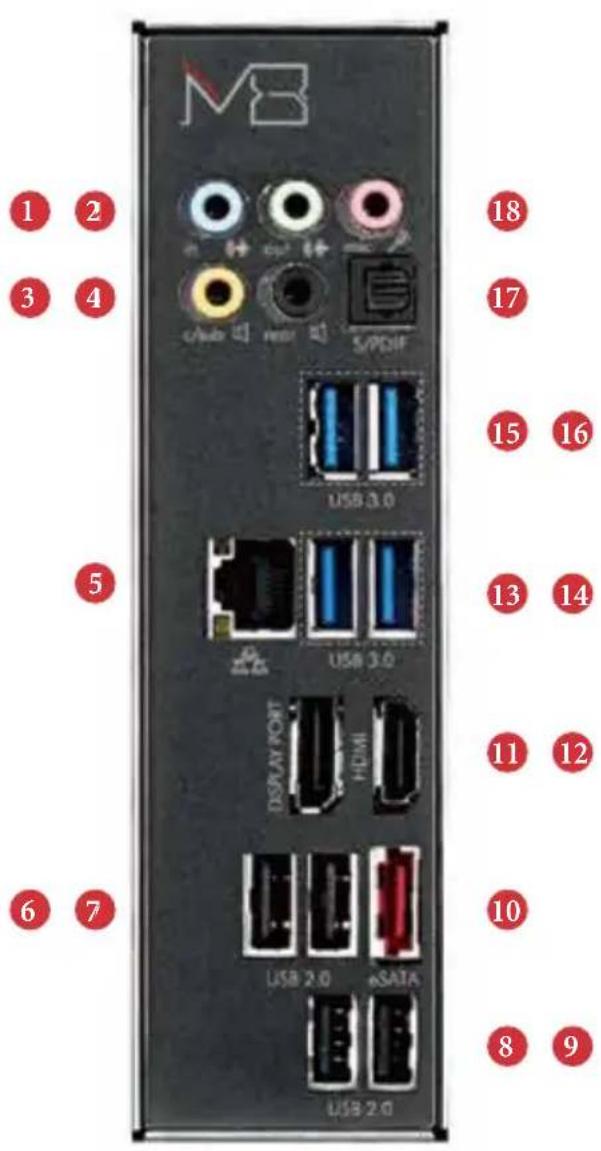

2.2.1 Панель ввода-вывода

MB 1 2 3 4 USB 3.0 USB 3.0 DISPLAY PORT HDMI USB 2.0 SATA USB 2.0 18 17 15 16 13 14 11 12 10 8 9

№ Описание № Описание

1 Порт линейного входа (голубой) 10 Порт eSATA2**

2 Порт линейного выхода (салатовый) 11 DisplayPort

3 Центральный канал/сабвуфер (оранжевый) 12 Порт HDMI

4 Порт выхода тыловых динамиков (черный) 13 Порт USB3.0

5 Порт LAN RJ-45* (Intel Gigabit LAN) 14 Порт USB3.0

6 Порты USB2.0 15 Порт USB3.0

7 Порты USB2.0 16 Порт USB3.0

8 Порты USB2.0 17 Оптический порт вывода SPDIF

9 Порты USB2.0 18 Разъем для подключения микрофона (розовый)

* Порт LAN оснащен двумя светодиодными индикаторами. Значения индикаторов порта LAN представлены в следующей таблице.

ИНДИКАТОР СКОРОСТИ

ИНДИКАТОР АКТИВНОСТИ/СВЯЗИ

Порт LAN

Индикатор активности/связи Индикатор скорости

Состояние Описание Состояние Описание

Выкл. Нет связи	Выкл. Подключение со		скоростью 10 мб/с
Мигает	Активность данных	Оранжевый	Подключение со скоростью 100 мб/с
Вкл.	Связь	Зеленый	Подключение со скоростью 1 гб/с

** Разъем eSATA используется совместно с разъемом SATA3_4.

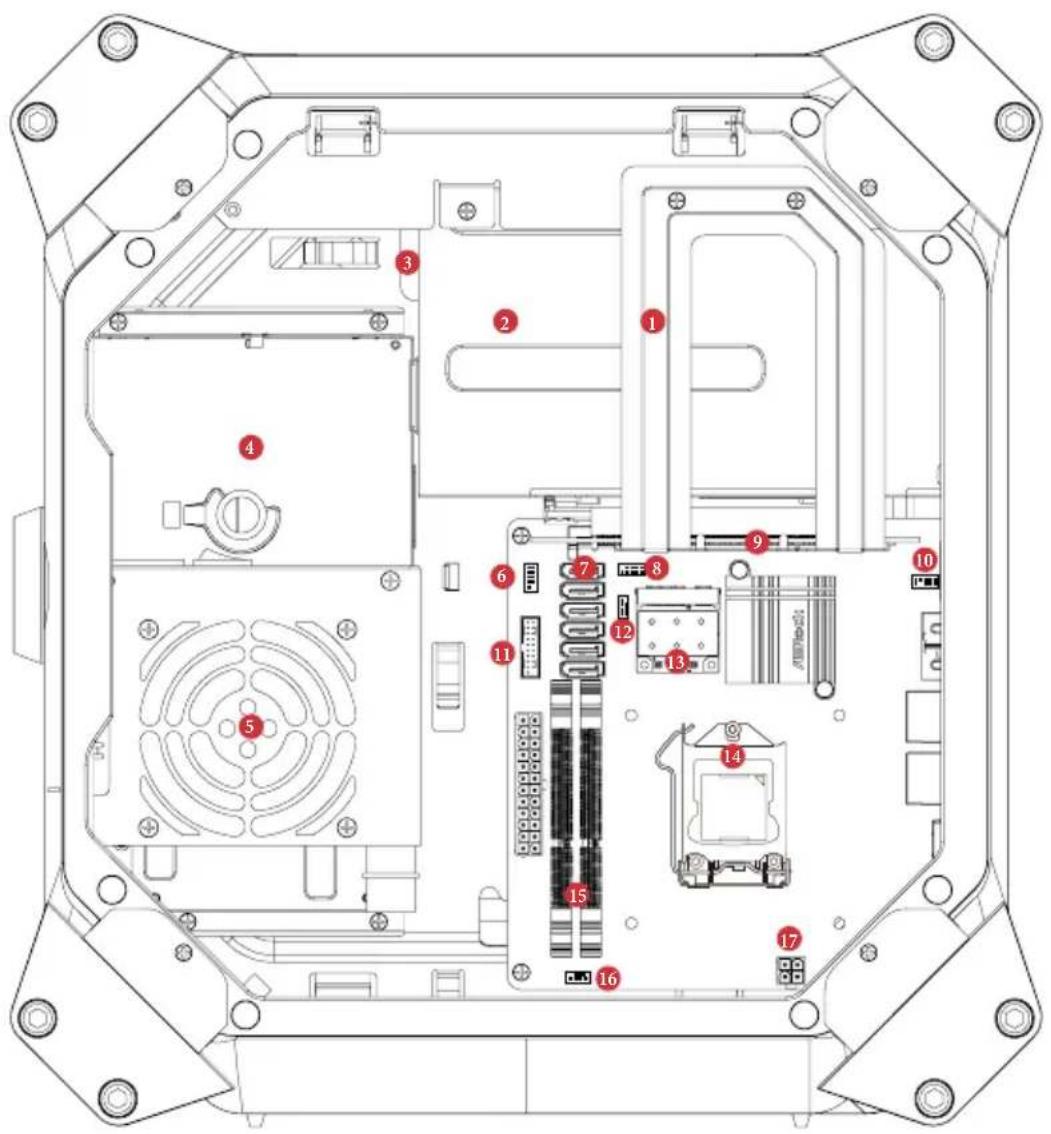

2.3 Вид внутри

1 Скобка для крепления переходной платы
2 Держатель карты VGA
3 Лоток для жесткого диска (совместимый с 4 жесткими дисками 2,5" или 1 жестким диском 3,5")
4 Лоток для оптического диска + жесткого диска 2,5"
	(совместимый с 1 разъемом для подключения оптического диска и 1 жестким диском 2,5")
5 Блок питания (450 Вт)
6 Колодка системной панели
7 Разъемы SATA 3.0
8 Колодки USB 2.0.

9 Гнездо PCIe
10 Аудиоразъем на передней панели
11 Колодки USB 3.0.
12 Разъем дополнительного вентилятора
13 Модуль 2T2R WiFi (802.11ac)
14 Гнездо ЦП
15 Гнезда DIMM
16 Разъем вентилятора корпуса
17 Разъем питания АТХ 12 В

Данная система поставляется без жестких дисков.
