Тип продукта	Автомобильная аудиосистема
Модель	KD-DV6405
Бренд	JVC
Формат установки	1 DIN
Экран	Монохромный ЖК-дисплей
Воспроизведение	DVD, CD, CD-R/RW, MP3, WMA
Мощность	50 Вт x 4 (макс.)
Напряжение питания	12 В постоянного тока
Тюнер	FM/AM
Аудиовходы	AUX (передний), USB
Аудиовыходы	Передние/задние RCA, сабвуфер
Размеры (Ш x В x Г)	178 x 50 x 160 мм
Вес	1.4 кг
Пульт ДУ	В комплекте
Дополнительные функции	Часы, таймер выключения, регулировка звука
Очистка	Мягкой сухой тканью, без растворителей
Безопасность	Отключайте аккумулятор перед установкой
Запасные части	Обращайтесь в авторизованные сервисные центры
Ремонтопригодность	Только квалифицированным персоналом

Часто задаваемые вопросы - KD-DV6405 JVC

Как установить JVC KD-DV6405 в автомобиль?

Подключите жгут проводов согласно инструкции: красный — ACC, желтый — постоянный +12V, черный — масса. Затем закрепите устройство в отсеке 1 DIN.

Какие форматы дисков поддерживает KD-DV6405?

Устройство воспроизводит DVD, CD, CD-R/RW, MP3 и WMA. Для DVD требуется региональный код.

Что делать, если нет звука?

Проверьте, включен ли режим MUTE, отрегулируйте громкость, и убедитесь, что динамики подключены к соответствующим выходам.

Как подключить внешнее устройство через AUX?

Используйте кабель 3.5 мм в гнездо AUX IN на передней панели, затем нажмите кнопку AUX на пульте или панели.

Можно ли использовать USB-флешку?

Да, вставьте USB-накопитель (FAT32) в порт спереди. Устройство прочитает MP3/WMA файлы.

Как сбросить настройки до заводских?

Нажмите и удерживайте кнопку RESET (обычно скрытую за панелью) в течение 2 секунд.

Почему магнитола не включается?

Проверьте предохранители (обычно 10-15 А), убедитесь, что желтый провод подключен к постоянному питанию, а красный — к ACC.

Как настроить часы?

Нажмите и удерживайте кнопку DISP до мигания времени, затем поверните регулятор громкости для установки.

Работает ли пульт дистанционного управления?

Установите батарейку типа CR2025, направляйте пульт на ИК-приемник на передней панели.

Как улучшить прием FM?

Подключите антенну к разъему ANTENNA. Для лучшего приема используйте внешнюю антенну.

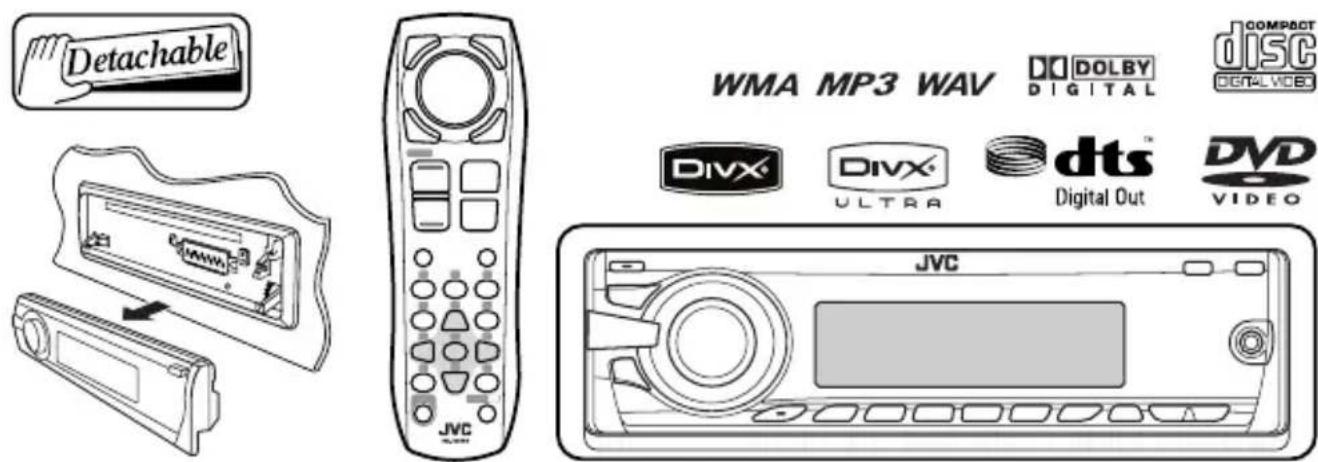

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-DV6405 JVC

ПРИЕМНИК ДЛЯ ВОСПРОИЗВЕДЕНИЯ ДИСКОВ DVD И КОМПАКТ-ДИСКОВ

KD-DV6406/KD-DV6405

WMA MP3 WAV

DOLBY DIGITAL

Информацию об отмене демонстрации функций дисплея см. на стр. 7.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

GET0520-001A

[U]

Благодарим Вас за приобретение изделия JVC.

Перед тем, как приступить к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и обеспечить оптимальную работу этого устройства.

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые пользователь может отремонтировать. Ремонт должен осуществляться квалифицированным обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: В открытом состоянии происходит видимое и/или невидимое излучение лазера класса 1М. Не смотрите непосредственно в оптические инструменты.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN. DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC08025-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ST/OUNVISIBLE DE CLASSE1M UNE FOIS OUVERINE PAS REGARDERDIRECTIONMENT AVECDES INSTRUMENTSOPTIQUES.(FRA)

AVISORADIACIÓN LASERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABAERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALOPTICO.(ESP)

VARNINGSYNJG OCH/ELLERSYNJGLASERSTRALING,KLASS 1M, NÄR DENNADEL. ÄR ÖPPNAD.BETRAKTA EJSTRALEN MED OPTESKAINSTRUMENT.(SWB)

注意ここを聞くと可視及び/または不可視のクラス15レーグー放射が出ます。光学装置で直接見ないでください。(UPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS XLASER RADIATIONWHEN OPEN.DO NOT STAREINTO BEAM.FDA 21 CFR(ENG)

[только Европейский Союз]

Приемник поставляется с функцией рулевого пульта дистанционного управления.

- Для получения информации о подключении монитора см. Руководство по установке/подключению (в отдельном издании).

Предостережение, касающееся настройки громкости:

По сравнению с другими источниками воспроизведения цифровые устройства (CD) создают незначительный шум. Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Предостережение для воспроизведения дисков DualDisc

Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется использовать сторону диска DualDisc, отличную от DVD, на данном устройстве.

Внимание:

Если температура внутри автомобиля ниже 0°C, функции анимации и прокрутки текста будут приостановлены, чтобы предотвратить появление "смазанного" изображения на дисплее. На дисплее появляется надпись .L.TEMP Когда температура повысится до нормального рабочего значения, эти функции опять будут работать.

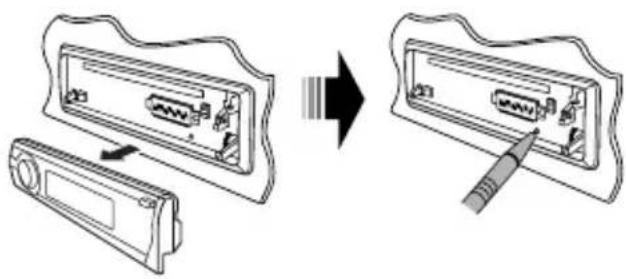

Как перенастроить Ваше устройство

- Запрограммированные настройки будут также удалены

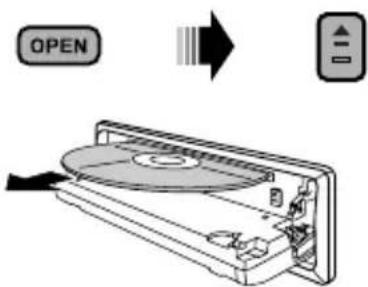

Принудительное извлечение диска

SOURCE + [Удерживать] SEL

На дисплее появляется надпись "Please Eject".

OPEN → ↓

• Будьте осторожны, не уроните диск при извлечении.
• Если это не поможет, попробуйте перенастроить приемник.

ПРЕДУПРЕЖДЕНИЯ:

(Предотвращение несчастных случаев и повреждений)

• НЕ устанавливайте устройства и не прокладывайте провода в местах, где:
  – оно может помешать рулевому управлению и переключению передач;
  – оно может помешать функционированию средств безопасности, например, пневмоподушкам;

– может ухудшиться обзор.

- НЕ управляйте устройством во время вождения автомобиля.

- При необходимости управления устройством во время вождения автомобиля внимательно следите за дорогой.

- Водителю не следует смотреть на монитор во время вождения. Если стояночный тормоз не включен, на мониторе появляется сообщение "ВОДИТЕЛЬ НЕ ДОЛЖЕН СМОТРЕТЬ НА МОНИТОР ВО ВРЕМЯ ВОЖДЕНИЯ." и изображение воспроизведения отображаться не будет.

– Это предупреждение появляется только в том случае, если провод стояночного тормоза подключен к стояночной тормозной системе автомобиля (см. руководство по установке/подключению).

Для Вашей безопасности...

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.
• Остановите автомобиль перед тем, как выполнять любые сложные операции.

Температура внутри автомобиля...

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

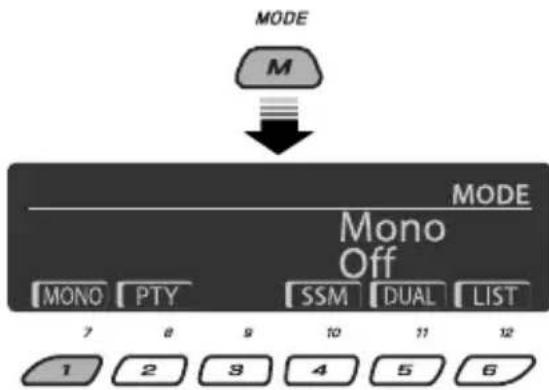

Использование кнопок M MODE и SEL

При использовании кнопок M MODE или SEL (выбор), дисплея и некоторых элементов управления (например, номерованных кнопок, кнопок ▲/▼ /▶▶1 ▲, кнопок ▲/▼ и диска управления) введите соответствующий режим управления.

Напр.: Нажатие нумерованной кнопки 1 после выбора кнопки M MODE позволяет работать с FM-тюнером.

Чтобы использовать эти элементы управления для выполнения исходных функций, нажмите M MODE еще раз.

• Однако нажатие кнопки SEL переводит устройство в другой режим.
• При ожидании в течение приблизительно 15 секунд без нажатия какой-либо из этих кнопок управление автоматически отменяется.

Язык отображения:

В данном руководстве в качестве примера языка отображения используется английский язык. Язык отображения на мониторе можно выбрать с помощью настройки "ЯЗЫК" (см. стр. 35).

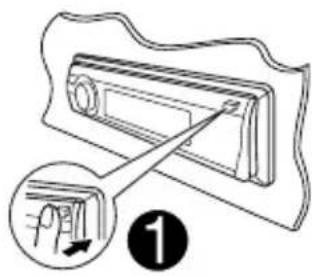

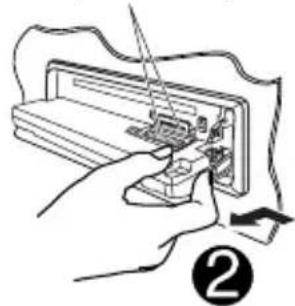

Отсоединение панели управления

Не прикасайтесь к разъемам.

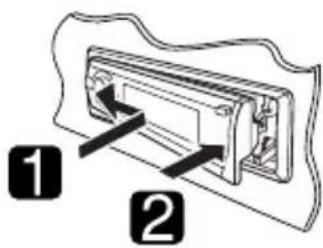

Подключение панели управления

Открытие и закрытие панели управления

Тип воспроизводимых дисков .... 6

Подготовка 7

ОПЕРАЦИИ

Основные операции ....8

- Использование панели управления ....8

- Использование пульта дистанционного управления (RM-RK252) 9

Прослушивание радио ....12

Операции с дисками 14

- Операции с помощью панели управления.... 15

- Операции с помощью пульта дистанционного управления (RM-RK252) 18

ВНЕШНИЕ УСТРОЙСТВА

Прослушивание с устройства автоматической смены компакт-дисков 24

Прослушивание проигрывателя iPod 25

Прослушивание с других внешних устройств 26

НАСТРОЙКИ

Выбор запрограммированного режима звучания 27

Общие настройки — PSM 29

Меню настройки диска 33

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Обслуживание 36

Дополнительная информация о приемнике 37

Устранение проблем 43

Технические характеристики 46

Тип воспроизводимых дисков

Тип диска Формат записи, тип файла и т.д. Поддерживаемые
DVD DVD Video (код региона: 3)	*1
	Звуковые DVD-диски
	DVD-ROM
DVD-диск однократной или многократной записи(DVD-R/-RW *2, +R/+RW *3)•Видео DVD-диск: UDF-мост•DVD-VR•DivX/MPEG-1/MPEG-2/MP3/WMA/WAV: ISO 9660 level 1,level 2, Romeo, Joliet	Видео DVD-диск
	DVD-VR
	DivX/MPEG1/MPEG2
	MP3/WMA/WAV
	AAC
	JPEG/MPEG4
	DVD+VR
	диски DVD-RAM
Dual Disc Сторона DVD
	Сторона не-DVD
CD/VCD Звуковой компакт-диск/Экран управления дляCD-текста (CD-DA)/DTS-CD*4
Компакт-диск однократнойили многократной записи(CD-R/-RW)•ISO 9660 level 1, level 2, Romeo,Joliet	CD-DA, VCD(Video CD)
	DivX/MPEG1/MPEG2
	MP3/WMA/WAV
	AAC
	JPEG/MPEG4

*1 Если вставить видео DVD-диск с неправильным кодом региона, на мониторе отображается сообщение "ОЩИБКА В КОДЕ РЕГИОНА".

*2 Диски DVD-R, записанные в формате "multi-border", тоже воспроизводятся (кроме двухслойных дисков). Двухслойные диски DVD-RW не воспроизводятся.

*3 Возможно воспроизведение завершенных дисков +R/+RW (только в видеоформате). Двухслойные диски +RW не воспроизводятся.

*4 Для воспроизведения звука в формате DTS используйте терминал DIGITAL OUT (Цифровой выход)

Подготовка

Отмена демонстрации функций дисплея и настройка часов

1		Включение питания.
2	[Удерживать]	Войдите в настройки PSM.
3		Отмена демонстрации функций дисплеяВыберите "Demo", затем "Off".Настройка часовВыберите "Clock Hr" (час) и настройте час.Выберите "Clock Min" (минута) и настройте минуту.Выберите "24H/12H", затем "24Hours" или "12Hours".
4		Завершите процедуру.

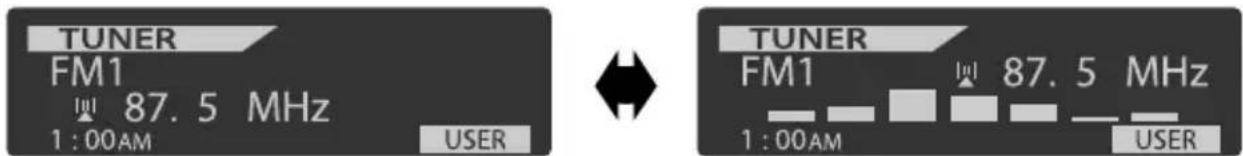

Изменение отображаемой информации и оформления

- Если питание выключено: Просмотр текущего времени на часах

Напр.: Когда в качестве источника звука выбран тюнер

TUNER FM1 87.5 MHz 1:00AM USER TUNER FM1 87.5 MHz 1:00AM USER

Исходный рабочий дисплей Отображение измеренного уровня громкости

Основные операции

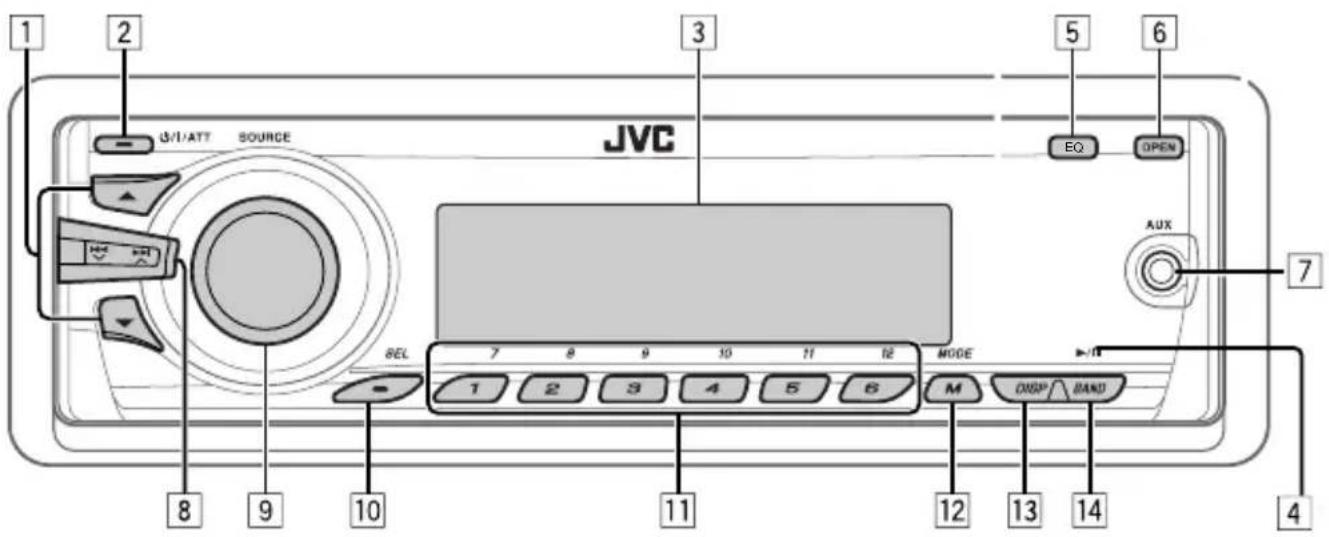

Использование панели управления

1 2 3 5 6 JVC EQ OPEN AUX 7 8 9 10 BEL 7 8 9 10 11 12 MODE 1 2 3 4 5 6 M DISP BAND 4

1 • DISC/CD-CH: Выбор называния/ программы/списка воспроизведения/папки.

- iPod: Вход в главное меню/Пауза/Подтверждение выбора.

- Поиск радиостанции.

2 • Включение питания.

- Выключение питания [Удерживать].

- Ослабление звука (при включенном питании).

3 Окно дисплея

4 Телеметрический датчик

5 • Включение или выключение эквалайзера эквалайзера

6 Откидывание панели управления.

• Для извлечения диска откиньте панель управления и нажмите ▲ на устройстве.

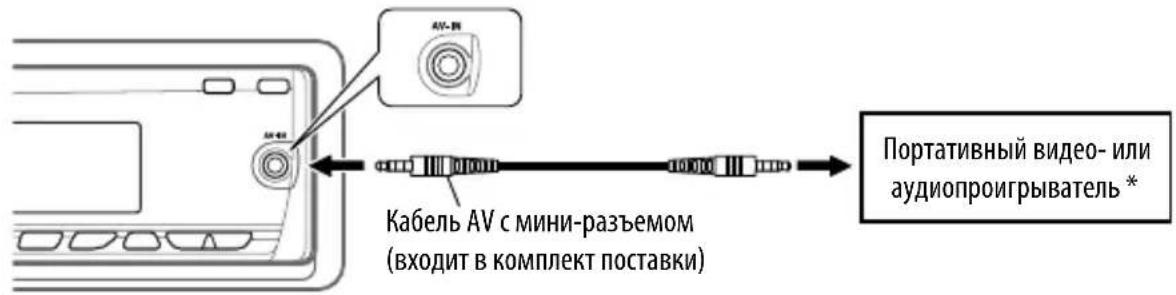

7 Входной разъем AV-IN (видео)

8 • Выбор запрограммированной радиостанции

- Вход в главное меню

• DISC/CD-CH/iPod: Выбор раздела или дорожки.

9 • Регулятор громкости [Смена].

- Выбере источник [Нажмите] FM/FA → DISC ^1 → CD-CH ^1 /iPod ^*1 → (или EXT INPUT) → LINE IN → AV IN → (возврат в начало)

10 • Выбор/настройка режима звучания.

• Войдите в настройки PSM [Удерживать].

11 • TUNER радиостанции

- DISC/CD-CH: Выбор раздела/названия/программы/папки/дорожки/диска (для устройства автоматической смены компактдисков).

12 • Вход в режим настройки функций.

13 Изменение отображаемой информации и оформления.

14 • TUNER/: Выберите диапазон частот.

• DISC: Начало или пауза воспроизведения.

*1 Если эти источники не готовы или не подключены, их невозможно выбрать.

Использование пульта дистанционного управления (RM-RK252)

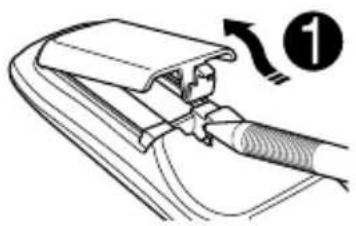

Установка аккумуляторной батареи

Вставьте аккумуляторные батареи в пульт дистанционного управления, соблюдая полярность (+ и -).

Внимание:

Не подвергайте аккумуляторные батареи действию повышенных температур: не подвергайте их длительному воздействию солнечных лучей, не бросайте в огонь и т.п.

При уменьшении эффективности пульта дистанционного управления замените обе батареи.

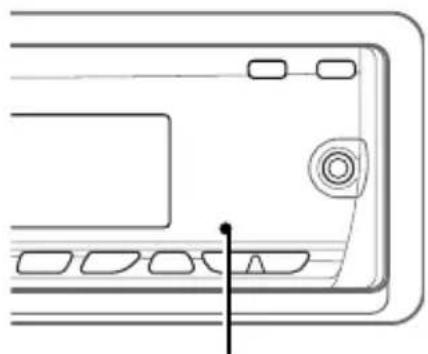

Перед использованием пульта дистанционного управления выполните следующие действия:

• Направьте пульт дистанционного управления непосредственно на телеметрический датчик приемника.
• НЕ подвергайте телеметрический датчик воздействию яркого света (прямых солнечных лучей или искусственного освещения).

Телеметрический датчик

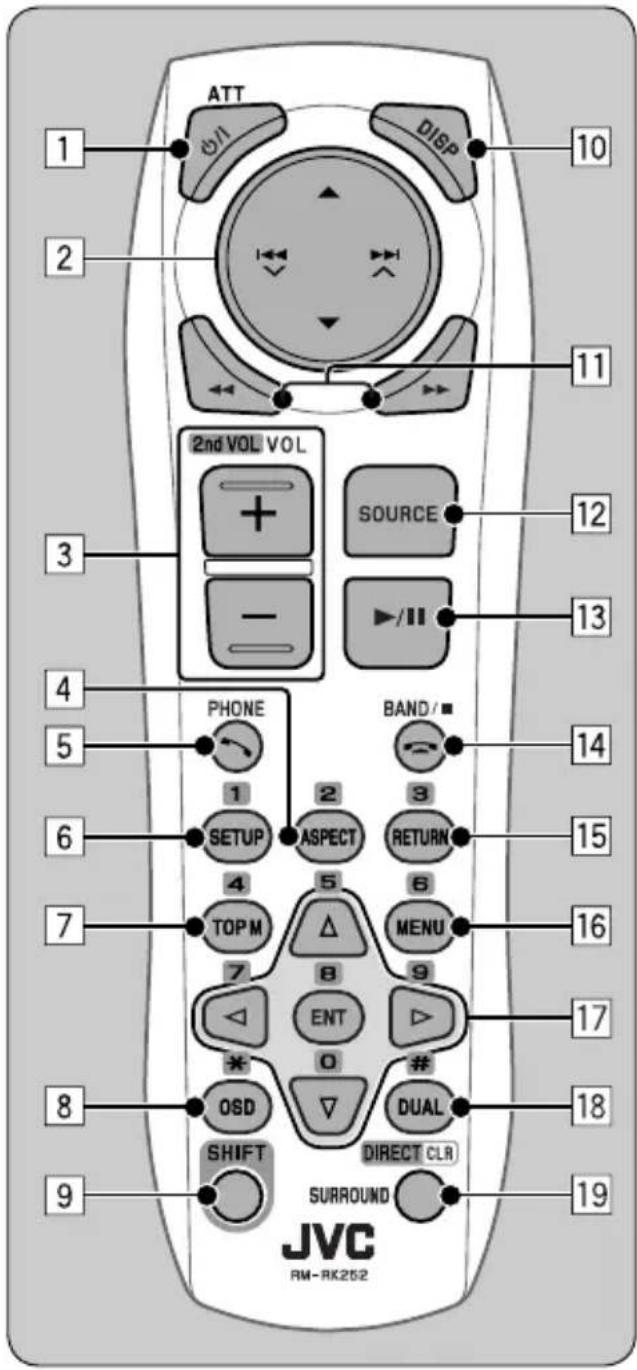

ATT φ/1 DISP 10 2 11 2nd VOL VOL SOURCE 12 3 -/ 13 4 PHONE BAND/■ 14 5 1 2 3 6 SETUP ASPECT RETURN 15 7 4 5 6 TOP M MENU 16 7 8 9 ENT D▶ 17 * 0 # 8 OSD DUAL 18 SHIFT DIRECT CLR 9 SURROUND 19 JVC RM-RK252

1 Кнопка Ⓧ/I ATT

• Включение питания при кратковременном нажатии или ослабление звука при включенном питании.
• Отключение питания при нажатии и удерживании.

Продолжение не следующей странице

2 Кнопки ▲/▼

• TUNER : Выбор запрограммированных радиостанций или служб.
• DISC:

– Видео DVD-диск: Выбор названия.

– DVD-VR: Выбор программы/списка воспроизведения.

– DivX/MPEG Video/MP3/WMA/WAV: Выбор папок, если содержатся.

• CD-CH: Выбор папок, если содержатся.
- iPod:

▲ : Вход в главное меню (кнопки

▲ /▼ /|◀◀ ✘ ▶▶▶ | 就жат для перемещения по меню).

• ▲ : Возврат к предыдущему меню.
  ▼: Подтверждение выбора.
  — ▼: Пауза или возобновление воспроизведения.

Кнопки |◀◀∨/▶▶| ∧

• TUNER: кратковременном нажатии.

– Автоматический поиск радиостанций при удерживании нажатой.

– Поиск радиостанций вручную при нажатии

• DISC/iPod/CD-CH :

– Прокрутка назад и вперед при кратковременном нажатии.

– Поиск в обратном и прямом направлениях при нажатии и удерживании нажатой.

- iPod:

– Прокрутка назад и вперед при кратковременном нажатии.

– Поиск в обратном и прямом направлениях при нажатии и удерживании нажатой. В режиме выбора меню для воспроизведения:

– Выбор элемента при кратковременном нажатии. (Затем нажмите ▼ для подтверждения выбора.)

– Пропуск сразу 10 элементов при нажатии и удерживании нажатой.

3 Кнопки VOL (громкость) + / -

- Настройка уровня звука.

Кнопки 2nd VOL (громкость)

- Настройка уровня громкости сигнала, получаемого через разъем 2nd AUDIO OUT, осуществляется при удерживании нажатой кнопки SHIFT.

4 Кнопка ASPECT

- Не применяется для данного устройства.

5 Кнопка PHONE

- Не применяется для данного устройства.

6\* Кнопка SETUP

- Переход в меню настройки диска (во время остановки).

• DVD-Video/DivX: Отображение меню дисков.

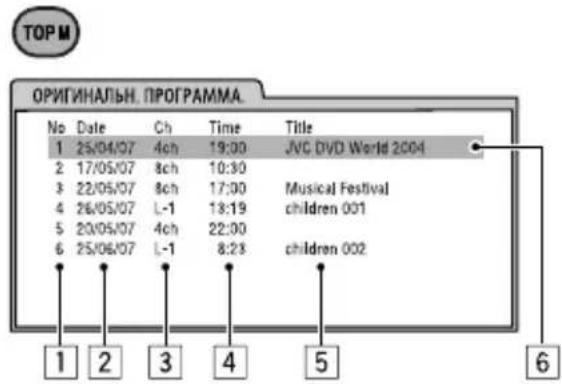

- DVD-VR: Отображение экрана "Original Program".
• VCD: Возобновление воспроизведения PBC.

8* Кнопка OSD (On-Screen Display)

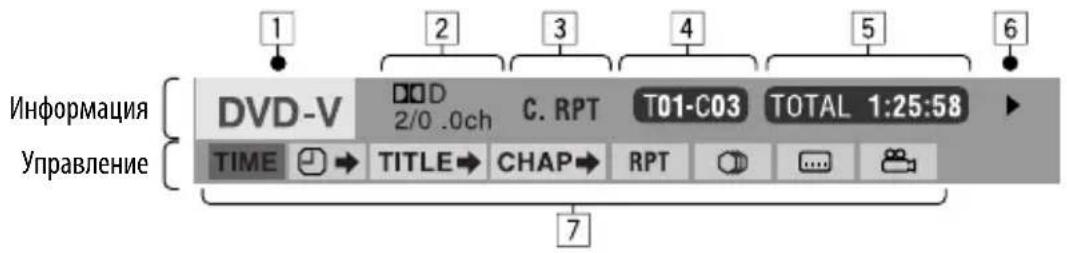

- Отображение строки состояния.

9 Кнопка SHIFT

- Используется в сочетании с другими кнопками.

10 Кнопка DISP (дисплей)

- Изменение отображаемой информации.

11 Кнопки ◀◀/▶▶

• Видео DVD-диск: Медленное воспроизведение (во время паузы).
• DVD-VR/VCD: Медленная прокрутка вперед (во время паузы)

12 Кнопка SOURCE

- Осуществляет выбор источника звука.

13 Кнопка ▶ (воспроизведение) / II (пауза)

• DISC : Начало воспроизведения/пауза.

14 Кнопка — (завершение вызова)

- Не применяется для данного устройства.

Кнопки BAND/■ (остановка)

• TUNER : Выбор диапазонов частот.
• DISC : Останов воспроизведения.

15\* Кнопка RETURN

• VCD: Возврат к меню PBC.

16\* Кнопка MENU

• DVD-Video/DivX: Отображение меню дисков.
• DVD-VR: Отображение списка воспроизведения.

• VCD: Возобновление воспроизведения PBC.

17\* Кнопки △/▽

- Видео DVD-диск: Выбор или выполнение настроек.

• CD-CH: Смена дисков в загрузочном устройстве.

Кнопки ◀/▷

- Видео DVD-диск: Выбор или выполнение настроек.

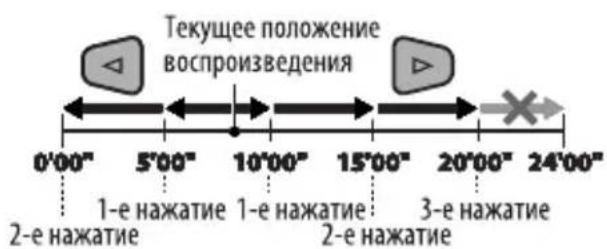

• DivX/MPEG Video: Перемотка на пять минут вперед или назад

Текущее положение воспроизведения 0'00" 5'00" 10'00" 15'00" 20'00" 24'00" 1-е нажатие 1-е нажатие 3-е нажатие 2-е нажатие 2-е нажатие

Кнопка ENT (ввод)

- Подтверждение выбора.

18 Кнопка DUAL

- Не применяется для данного устройства.

19 Кнопка SURROUND

- Не применяется для данного устройства.

Кнопка DIRECT

- DISC : Переход в режим прямого поиска по разделу, названию, программе, списку воспроизведения, папке, дорожке при нажатии одновременно с кнопкой SHIFT (см. стр. 19).

Кнопка CLR (очистка)

• DISC : В сочетании с кнопкой SHIFT позволяет удалить неправильно введенный символ.

* В сочетании с кнопкой SHIFT выполняет функцию нумерованных кнопок, * (звездочка) или # (хэш).

- TUNER: Выбор запрограммированных радиостанций (1 – 6). - DISC: Ввод номера раздела, названия, программы, списка воспроизведения, папки или дорожки после перехода в режим поиска путем нажатия клавиш SHIFT и DIRECT

Прослушивание радио

1	SOURCE	Выберите “TUNER”.
2		Выберите диапазон частот.→FM1→FM2→FM3→AM
3		Поиск радиостанции—автоматический поиск.Поиск вручную: Удерживайте нажатой одну из кнопок, пока на дисплее не загорится индикатор “M”, а затем нажмите ее несколько раз.• При приеме стереовещания FM с нормальным уровнем сигнала на экране дисплея загорается индикатор .ST

При слабом стереофоническом радиовещании на частоте FM

Прием улучшается, но стереоэффект будет потерян.

- На экране дисплея загорается индикатор .

3 Выйдите из режима настройки.

Автоматическое программирование FM-радиостанций—SSM (Strong-station Sequential Memory—последовательная память для радиостанций с устойчивым сигналом)

Для каждого диапазона частот можно запрограммировать до шести радиостанций.

1 При прослушивании радиостанции...

MODE SSM Start SSM LIST

TUNER FM1 -SSM- 1 : 00AM

Осуществляется поиск местных FM-радиостанций с наиболее сильными сигналами и их автоматическое сохранение в выбранном FM-диапазоне.

Запоминание станций в ручном режиме

Напр.: Сохранение FM-радиостанции с частотой 92,5 МГц для запрограммированного канала с номером 4 диапазона FM1.

Использование номерованных кнопок

TUNER FM1 92.5 MHz 1:00AM

3

10 4 [Удерживать]

TUNER FM1 P4 92.5 MHz 1:00AM

Запрограммированный номер мигает некоторое время.

Использование списка

запрограммированных радиостанций

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1 Выполните действия 1 и 2 в разделе "Использование номерованных кнопок"

- При нажатии и удерживании кнопки ▲ / ▼, появится список запрограммированных радиостанций (перейдите к действию 4).

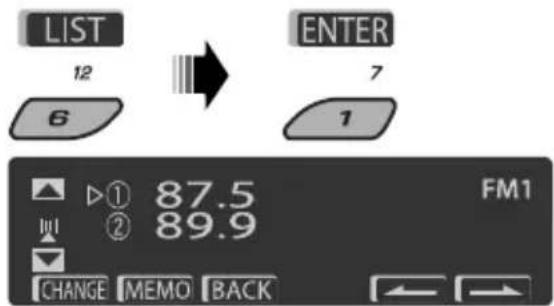

3 Отобразите список запрограммированных радиостанций.

LIST 12 6 ENTER 7 1 FM1 ① 87.5 ② 89.9 CHANGE MEMO BACK

4 Выберите номер, под которым хотите сохранить станцию.

105.9 108.0 CHANGE MEMO BACK

- Можно перейти к другим спискам и другим диапазонам FM, несколько раз нажав нумерованную кнопку 5 ( ) или 6 ( )

5 Сохраните радиостанцию.

MEMO 8 2 TUNER FM1 P4 92.5 MHz 1:00AM

Прослушивание запрограммированной станции из списка запрограммированных станций

1 Отобразите список запрограммированных радиостанций, затем выберите необходимую радиостанцию.

2 Измените радиостанцию на выбранную.

Операции с дисками

Перед выполнением любых операций выполните следующие действия...

Включите монитор для просмотра воспроизводимого изображения. Если монитор включен, воспроизведением других дисков также можно управлять с помощью экрана монитора.

Устройство автоматически распознает диск и начинает его воспроизведение (для DVD-дисков: автоматическое воспроизведение зависит от внутренней программы).

Если на текущем диске нет дискового меню, все дорожки будут воспроизводиться последовательно до тех пор, пока не произойдет смена источника или диск не будет извлечен.

Если при нажатии кнопки на экране появляется значок "☒", значит, запрашиваемая операция не может быть выполнена приемником.

- Иногда операция не выполняется и при отсутствии значка “ ”

1	OPEN	Откройте панель управления.
2		Вставка диска.Воспроизведение начинается автоматически.
3		Начало воспроизведения при необходимости.

Останов воспроизведения и извлечение диска

- Нажмите кнопку SOURCE для прослушивания другого источника воспроизведения.

Запрещение извлечения диска

SOURCE + [Удерживать] Ø/1/ATT

Для отмены блокировки повторите эту же процедуру.

Операции с помощью панели управления

Нажатие (или удерживание нажатыми) следующих кнопок позволяет выполнять следующие операции...

Тип диска			(Нумерованные кнопки)*3
	[Нажмите] Выбор раздела[Удерживать] Перемотка раздела назад или в перед*1	Выбор названия Во время останова:определение местоположения названияПри воспроизведении или во время паузы; Определение местоположения раздела
	[Нажмите] Выбор раздела[Удерживать] Перемотка раздела назад или в перед*1	Выбор номера программы/номера списка воспроизведения	Во время останова: Поиск программыПри воспроизведении или во время паузы; Определение местоположения раздела
	[Нажмите] Выберите дорожку[Удерживать] Перемотка дорожки назад или вперед *2	Выберите папку Непосредственный поиск определенной папки
	[Нажмите] Выберите дорожку[Удерживать] Перемотка дорожки назад или вперед *1	—	Непосредственный поиск определенной дорожки(функция РВС не используется)
	[Нажмите] Выберите дорожку[Удерживать] Перемотка дорожки назад или вперед *1	Выберите папку Непосредственный поиск определенной папки
	[Нажмите] Выберите дорожку[Удерживать] Перемотка дорожки назад или вперед *1	—	Непосредственный поиск определенной дорожки

*1 Скорость поиска: ×2 ⇔ ×10
*2 Скорость поиска: ▶ 1 → ▶ 2
*3 Нажмите для выбора номеров от 1 до 6, удерживайте для выбора номеров от 7 до 12.

После нажатия М MODE нажмите следующие кнопки...

Тип диска		11 RPT5	12 RND6
	Пропуск 10 разделов (при воспроизведении или во время паузы)	Chapter RPT :Повтор текущего разделaTitle RPT :Повтор текущего названия	—
	Пропуск 10 разделов (при воспроизведении или во время паузы)	Chapter RPT :Повтор текущего разделaProgram RPT :Повторение текущей программы (недоступно при воспроизведении списка воспроизведения)	—
	Пропуск 10 дорожек (внутри одной папки)	Track RPT :Повтор текущей дорожкиFolder RPT :Повтор текущей папки	Folder RND :Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папокAll RND :Произвольное воспроизведение всех дорожек
	Пропуск 10 дорожек (функция РВС не используется)	Track RPT :Повтор текущей дорожки (функция РВС не используется)	All RND :Произвольное воспроизведение всех дорожек(функция РВС не используется)
	Пропуск 10 дорожек (внутри одной папки)	Track RPT :Повтор текущей дорожкиFolder RPT :Повтор текущей папки	Folder RND :Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папокAll RND :Произвольное воспроизведение всех дорожек
	Пропуск 10 дорожек	Track RPT :Повтор текущей дорожки	All RND :Произвольное воспроизведение всех дорожек

• Можно также отменить режим воспроизведения, выбрав значение "Off" (Выкл.) или нажав цифровую кнопку 4 (OFF)

Выбор папки/дорожки из списка (только для файла MP3/WMA/WAV).

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

2 Выберите "LIST".

MODE List Folder BACK

3 Выберите тип списка.

4 Выберите элемент.

File1 Na File2 Na File3 Na CHANGE BACK

Напр.: Если в действии 3 выбран параметр "File".

- Можно перейти к другим спискам, несколько раз нажав нумерованную кнопку 5 ( ) или 6 ( )

5 Измените элемент на выбранный.

Ⓐ При выборе списка файлов

Список исчезает, и начинается воспроизведение.

⑧ При выборе списка папок

- Если текущая папка выбрана, появляется список файлов. Далее повторите действия 4 и 5 Ⓐ, чтобы начать воспроизведение.

- Если выбрана другая папка, воспроизведение начинается с первого файла выбранной папки.

Операции с помощью пульта дистанционного управления (RM-RK252)

DiscКнопка
	Останов воспроизведения Останов воспроизведения
	Начало воспроизведения/пауза (при нажатии во время воспроизведения)	Начало воспроизведения/пауза (при нажатии во время воспроизведения)
	Поиск раздела путем перемотки назад или вперед*1(Звук не слышен).Медленное воспроизведение *2во время паузы (Звук не слышен).*DVD-VR: Медленное воспроизведение назад не работает.	Поиск дорожки путем перемотки назад или вперед *4(Звук не слышен).
	[Нажмите] Выбор раздела (при воспроизведении или во время паузы)[Удерживать] Поиск раздела путем перемотки назад или быстрой перемотки вперед *8	[Нажмите] Выберите дорожку (при воспроизведении или во время паузы)[Удерживать] Поиск дорожки путем перемотки назад или быстрой перемотки вперед *5(Звук не слышен).
	Видео DVD-диск: Выбор названия (при воспроизведении или во время паузы)DVD-VR: Выбор списка воспроизведения или программыВыбор списка воспроизведения (при воспроизведении или во время паузы)	Выберите папку
	—	Перемотка изображения на пять минут вперед или назадВыбор раздела

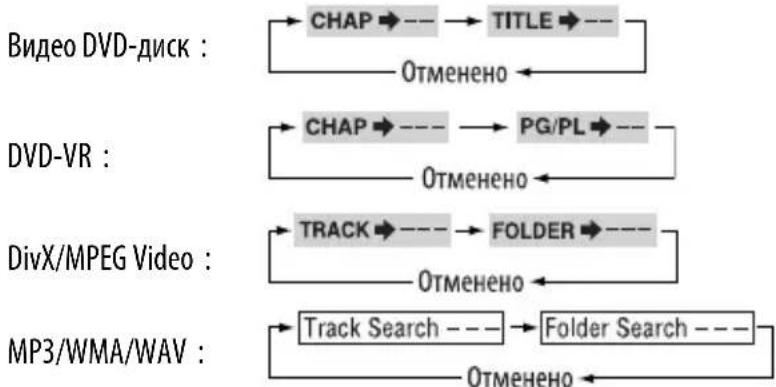

Быстрый поиск раздела, названия, программы, списка воспроизведения, папки или дорожки (DVD/DivX/MPEG Video/VCD/MP3/WMA/WAV/CD)

1 Чтобы выбрать режим поиска, нажмите кнопку SHIFT и, не отпуска ее, последовательно нажимайте кнопку DIRECT.

2 Чтобы ввести номер, нажмите кнопку SHIFT и, не отпуска ее, нажимайте нумерованные кнопки (0 – 9).
3 Для подтверждения нажмите ENT (ввод).

[КЗХ6]		[6ТНН]
Останов воспроизведения Останов воспроизведения
Начало воспроизведения/пауза (при нажатии во время воспроизведения)	Начало воспроизведения/пауза (при нажатии во время воспроизведения)	Начало воспроизведения/пауза (при нажатии во время воспроизведения)
Поиск дорожки путем перемотки назад или вперед *1• Медленное воспроизведение вперед *2 во время паузы. (Звук не слышен).* Медленное воспроизведение назад не работает.	Поиск дорожки путем перемотки назад или вперед *1	Поиск дорожки путем перемотки назад или вперед *1
[Нажмите] Выберите дорожку (при воспроизведении или во время паузы)[Удерживать] Поиск дорожки путем перемотки назад или быстрой перемотки вперед *3 (Звук не слышен).	[Нажмите] Выберите дорожку (при воспроизведении или во время паузы)[Удерживать] Поиск дорожки путем перемотки назад или быстрой перемотки вперед *3	[Нажмите] Выберите дорожку (при воспроизведении или во время паузы)[Удерживать] Поиск дорожки путем перемотки назад или быстрой перемотки вперед *3
—	Выберите папку	—
—	—	—

- Для DivX/MPEG Video/MP3/WMA/WAV поиск дорожки выполняется в той же папке.

- Кнопка CLR (очистка) в сочетании с кнопкой SHIFT позволяет удалить неправильно введенный символ.

- Для возврата на предыдущий экран нажмите кнопку RETURN.

*3 Скорость поиска: ×2 ⇔ ×10

*4 Скорость поиска: 1 → 2 → 3

*5 Скорость поиска: 1 → 2

Продолжение не следующей странице

Использование функций, управляемых с помощью меню... (Видео DVD-диск/DVD-VR)

1 Нажмите TOP M/MENU для перехода в меню.
2 Нажмите △/▽/ ◀* /▷ *, чтобы выбрать элемент для воспроизведения.
3 Для подтверждения нажмите ENT (ввод).

* Неприменимо для DVD-VR.

Отмена воспроизведения РВС... (VCD)

1 Во время остановки нажмите кнопку DIRECT, удерживая кнопку SHIFT.
② Чтобы ввести номер, нажмите кнопку SHIFT и, не отпуска ее, нажимайте нумерованные кнопки (0 – 9).
3 Для подтверждения нажмите ENT (ввод).

- Для возобновления PBC нажмите TOP M/MENU.

Операции с помощью строки состояния

(DVD/DVD-VR/DivX/MPEG Video/VCD)

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

1 Отобразите строку состояния на экране

(два раза)

2 Выберите элемент.

3 Подтвердите выбор.

Если появилось всплывающее меню...

• Для закрытия всплывающего меню нажмите RETURN.
• Информацию о вводе времени и чисел см. далее.

Ввод времени и чисел

Нажмите △/▽ для смены номера, затем нажмите ◀/▷ для перехода к следующему элементу.

• При каждом нажатии / , номер увеличивается или уменьшается на единицу.
• После ввода номеров нажмите ENT (ввод).
• Вводить завершающие нули (последние две цифры в приведенных выше примерах) необязательно.

Напр.: Поиск по времени

DVD: _:_:__(Пример: 1:02:00)

Нажмите △ один раз, затем нажмите ▷ два раза для перехода к третьему элементу, нажмите △ два раза и затем нажмите ENT (ввод).

Скрытие строки состояния

Строки состояния

Напр.: Видео DVD-диск

1 2 3 4 5 6 Информация DVD-V C. RPT T01-C03 TOTAL 1:25:58 TIME TITLE CHAP RPT 7

1 Тип диска

2 • DVD-Video/DTS-CD: Тип формата и канал звукового сигнала

• VCD: PBC

3 Режим воспроизведения* 1

Видео DVD-диск: T. RPT: Повтор названия

C. RPT: Повтор раздела

DVD-VR: C. RPT: Повтор раздела

PG. RPT: Повторение

программы

DivX/MPEG Video: T.RPT: Повтор дорожки

F. RPT: Повтор папки

F. RND: Произвольная

папка

A. RND: Все в произвольном

порядке

VCD ^* 2:

T. RPT: Повтор дорожки

A. RND: Все в произвольном

порядке

4 Информация о воспроизведении

T01-C03 Текущее название или раздел

PG001 C002

Текущая программа/раздел

PL001 C002

Текущий список воспроизведения/раздел

TRACK 01

Текущая дорожка

F001-T001

Текущая папка/дорожка

5 Отображение времени

TOTAL

Время от начала воспроизведения диска (Для DVD-дисков время от начала воспроизведения текущего названия/программы/списка воспроизведения.)

T. REM

Видео DVD-диск/DVD-VR:

Оставшееся время воспроизведения названия, программы или списка воспроизведения

VCD: Оставшееся время для диска

TIME

Время, прошедшее от начала воспроизведения текущего раздела или дорожки *3

REM

Оставшееся время воспроизведения текущего раздела или дорожки *3

6 Состояние воспроизведения

Воспроизведение

▶◀/◀◀ Поиск вперед или назад

▶ / ◀ Замедленное воспроизведение вперед или назад

Приостановка

Останов

7 Значки операций

TIME Изменение индикатора времени (см. 5)

Поиск времени (Введите время от начала воспроизведения текущего названия, программы, списка воспроизведения или диска.)

TITLE→ Поиск названия (по номеру)

CHAP→ Поиск раздела (по номеру)

TRACK→ Поиск дорожки (по номеру)

Смена языка звучания или звукового канала

Изменение или отключение языка субтитров

Смена угла просмотра

RPT Повторное воспроизведение *1

RND Воспроизведение в произвольном порядке *1

*1 Дополнительную информацию о повторном или произвольном воспроизведении см. на стр. 18.

*2 Когда не используется функция PBC.

*3 Неприменимо для DVD-VR.

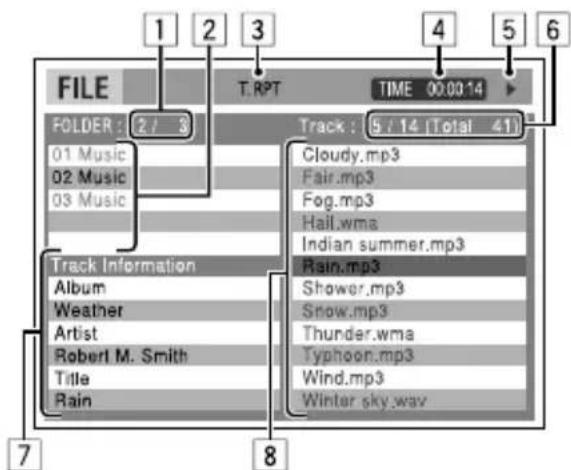

Операции с использованием экрана управления

(DivX/MPEG Video/MP3/WMA/WAV/CD)

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

1 Отобразите экран управления.

DivX/MPEG Video: Нажмите воспроизведения.

■ во время

MP3/WMA/WAV/CD: Отображается автоматически во время воспроизведения.

2 Выберите столбец "Folder" или "Track" (кроме компакт-диска).

3 Выберите папку или дорожку.

4 Начало воспроизведения.

DivX/MPEG Video: Нажмите ENT (ввод) или ▶/II. MP3/WMA/WAV/CD: Воспроизведение начинается автоматически.

Экран управления

FILE FOLDER : 2 / 3 01 Music 02 Music 03 Music Track Information Album Weather Artist Robert M. Smith Title Rain T.RPT TIME 00:00:14 Track : 5 / 14 (Total 41) Cloudy.mp3 Fair.mp3 Fog.mp3 Hail.wma Indian summer.mp3 Rain.mp3 Shower.mp3 Snow.mp3 Thunder.wma Typhoon.mp3 Wind.mp3 Winter sky.wav

Напр.: Диск MP3/WMA/WAV

1 Номер текущей папки/общее число папок
2 Список папок с выбранной текущей папкой
3 Выбранный режим воспроизведения
4 Истекшее время воспроизведения текущей дорожки
5 Значок режима работы ( ▶, ■, ||, ▶▶, ◀◀)
6 Номер текущей дорожки/общее число дорожек в текущей папке (общее число дорожек на диске)

7 Информация о дорожке
8 Список дорожек с выбранной текущей дорожкой

Выбор режима воспроизведения

1 Пока отображается экран управления...

В области списка папок на экране управления отображается экран выбора режима воспроизведения.

2 Выберите режим воспроизведения.

3 Выберите элемент.

REPEAT:

RANDOM:

Режим	Функции воспроизведения
F. RPT(повтор папки):	Повтор текущей папки
T. RPT(повтордорожки):	Повтор текущей дорожки
A. RND(в произвольном порядке):	Произвольное воспроизведение всех дорожек
F. RND(произвольная папка):	Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папок

4 Подтвердите выбор.

* Недоступно для компакт-диска.

Операции с помощью экрана списка

(DVD-VR/DivX/MPEG Video/MP3/WMA/WAV)

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

Экран списка (DivX/MPEG Video/MP3/WMA/WAV)

Перед воспроизведением можно отобразить список папок или список дорожек, чтобы проверить их содержимое и начать воспроизведение дорожки.

1 Отобразите список папок во время останова.

2 Выберите элемент из списка папок.

• Отображается список дорожек выбранной папки.
• Чтобы вернуться к списку папок, нажмите RETURN.

3 Выберите дорожку для воспроизведения.

- MP3/WMA/WAV: Отображается экран управления (см. стр. 24).

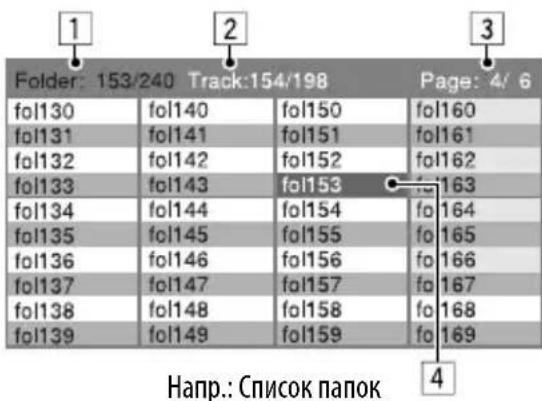

1 Номер текущей папки/общее число папок
2 Номер текущей дорожки/общее число дорожек в текущей папке

3 Текущая страница/общее число входящих в список страниц
4 Текущая папка/дорожка (выделена)

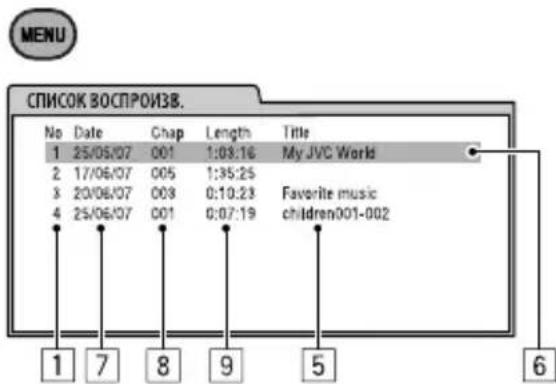

Экран списка (DVD-VR)

При воспроизведении данных с диска DVD-VR можно в любой момент использовать экраны "ОРИГИНАЛЬН. ПРОГРАММА." и "СПИСОК ВОСПРОИЗВ.".

1 Выберите экран списка.

TOPM ОРИГИНАЛЬН. ПРОГРАММА. No Date Ch Time Title 1 25/04/07 4ch 19:00 JVC DVD World 2004 2 17/05/07 8ch 10:30 3 22/05/07 8ch 17:00 Musical Festival 4 26/05/07 L-1 13:19 children 001 5 20/05/07 4ch 22:00 6 25/06/07 L-1 8:23 children 002 1 2 3 4 5 6

MENU СПИСОК ВОСПРОИЗВ. No Date Chap Length Title 1 25/05/07 001 1:03:16 My JVC World 2 17/06/07 005 1:35:25 3 20/06/07 008 0:10:23 Favorite music 4 25/06/07 001 0:07:19 children001-002 1 7 8 9 5 6

1 Номер программы или списка воспроизведения
2 Дата записи
3 Источник записи (телевизионный канал, внешнее записывающее оборудование и т.д.)
4 Время начала записи
5 Название программы или списка воспроизведения*
6 Текущий элемент (выделена)
7 Дата создания списков воспроизведения
8 Количество разделов
9 Время воспроизведения

* Отображение названия исходной программы и списка воспроизведения зависит от записывающего оборудования.

2 Выберите элемент списка.

Прослушивание с устройства автоматической смены компакт-дисков

Для подключения к данному приемнику рекомендуется использовать устройство автоматической смены компакт-дисков компании JVC, совместимое с MP3. Можно подключить устройство автоматической смены компакт-дисков к разъему устройства автоматической смены компакт-дисков на задней панели приемника.

- Можно воспроизводить только обычный компакт-диск (включая CD-текст) и диски MP3.

Подготовка: Убедитесь в том, что для настройки внешнего входа выбрано значение "Changer".

1	SOURCE	Выберите “CD-CH”.
2	7 121 .... 6	Выберите диск для воспроизведения.[Нажмите] Выбор диска с номером от 1 до 6.[Удерживать] Выбор диска с номером от 7 до 12.

	[Нажмите] Выберите дорожку [Удерживать] Перемотка дорожки назад или вперед
	MP3: Выбор папок

	[Нажмите] Выберите дорожку [Удерживать] Перемотка дорожки назад или вперед
	MP3: Выбор папок

После нажатия М MODE нажмите следующие кнопки...

	Пропуск 10 дорожекMP3: внутри одной папки
	Track RPT:Повтор текущей дорожкиFolder RPT:MP3: Повтор всех дорожек из текущей папкиDisc RPT:Повтор всех дорожек текущего диска
	Folder RND:MP3: Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек следующей папкиDisc RND:Произвольное воспроизведение всех дорожек текущего дискаAll RND:Произвольное воспроизведение всех дорожек дисков, установленных в загрузочный механизм.

- Можно также отменить режим воспроизведения, выбрав значение "Off" (Выкл.) или нажав цифровую кнопку (OFF).

Прослушивание проигрывателя iPod

Прослушивание проигрователя iPod осуществляется с помощью Интерфейсного адаптера для iPod KS-PD100 (не входит в комплект поставки)

Подготовка: Убедитесь в том, что для настройки внешнего входа выбрано значение "Changer".

1	SOURCE	Выберите “IPOD”.
2		Начало воспроизведения

Выбор дорожки из меню

1 Перейдите главное меню.

2 Выберите необходимое меню.

Playlists ↔ Artists ↔ Albums ↔ Songs ↔ Genres ↔ Composers

3 Подтвердите выбор.

• Удерживая нажатыми кнопки |◀◀ ▼ /▶▶| можно быстро перемещаться по списку в режиме поиска песен в главном меню.
• Если выбрана дорожка, воспроизведение начинается автоматически.
• Если выбранный элемент позволяет перейти на следующий уровень, будет выполнен переход. Повторяйте действия2 и 3 до тех пор, пока не будет воспроизводиться нужная дорожка.

[Нажмите] Переход к следующей или предыдущей дорожке

[Удерживать] Быстрая перемотка дорожки вперед или назад во время воспроизведения

[Нажмите] Переход в главное меню при нажатии кнопки ▲. Пауза/возобновление воспроизведения при нажатии кнопки ▼.

Выбор режимов воспроизведения

После нажатия М MODE нажмите следующие кнопки...

	Repeat One:Соответствует функции“Repeat One”.Repeat All:Соответствует функции “Repeat All”.Repeat Off:Отмена.
	Random Album* :Соответствует функции “Shuffle Albums”.Random Song:Соответствует функции “Shuffle Songs”.Random Off:Отмена.

* Работает только при выборе значения "All Albums" или "All" в элементе "Albums" главного меню "MENU".

Прослушивание с других внешних устройств

Можно подключить внешнее устройство к:

- разъему устройства автоматической смены компакт-дисков на задней панели устройства с помощью следующих адаптеров:

• Адаптер линейного входа, KS-U57
  – Адаптер дополнительного входа (AUX), KS-U58

Подготовка: Убедитесь в том, что для настройки внешнего входа выбрано значение "Ext In".

- Входной разъем AV-IN (видео) на панели управления.

Подготовка: Подключите и включите монитор для просмотра воспроизводимого изображения. Если стояночный тормоз не включен, на мониторе появляется сообщение "Parking Brake" и воспроизведение видео не осуществляется. Порядок подключения см. в руководстве по установке и подключению (отдельный документ).

• терминалам LINE IN на задней панели устройства.

1	SOURCE	Выберите “EXT IN”, “LINE IN” или “AV IN”.
2	—	Включите подключенное устройство и начните воспроизведение звука с его помощью.
3	[Удерживать]	Настройте громкость.
4	—	Настройка необходимого звука

Подключение внешнего устройства к входному разъему AV-IN

Кабель AV с мини-разъемом (входит в комплект поставки) Портативный видео- или аудиопроигрыватель *

* Может быть подключен портативный видео- или аудиопроигрыватель со следующим расположением контактов:

1 2 3 4

1	2	3	4
Аудио (R) GND Видео Аудио (L) Camcorder
Видео GND Аудио (R) Аудио (L) iPod и т. д.
GND Аудио (R) Аудио (L) AUX

Выбор запрограммированного режима звучания

Можно выбрать режим звучания, соответствующий музыкальному жанру (iEQ: программируемый эквалайзер).

1						Переход в меню настроек.
2						Выберите “EQ”.
3		[Удерживать]				Выберите “On”.• Если выбрано “Bypass”, можно прослушивать исходный записанный режим звучания. На дисплее загораетсяPURE
4			[HCW]			Выберите запрограммированный режим звучания.

Настройка звучания

Можно выбрать режим звучания, соответствующий музыкальному жанру.

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3 до 6.

1

2

- Информацию о настройке "EQ" см. выше.

3 Настройте выбранный элемент.

Ⓐ Fad/Bal (микшер/баланс)

1 Нажмите нумерованную кнопку 1 ( для перехода на экран настройки "Fad/Bal".

2 Настройте баланс выходов на динамик, нажав:

▲ / ▼: между передними и задними динамиками. [F6 до R6]

|◀◀∨/▶▶|. между левыми и правыми динамиками. [L6 до R6]

B Subwoofer

1 Нажмите нумерованную кнопку 1 ( для перехода на экран настройки "Subwoofer".

2 Используйте ◀◀◀ √ ▶▶▶ I ∧ для выбора критической частоты низкочастотного динамика.

- Off*: Все сигналы передаются в низкочастотный динамик.

• 55Hz: Частоты выше 55 Гц не воспроизводятся.

• 85Hz: Частоты выше 85 Гц не воспроизводятся.

• 120Hz: Частоты выше 120 Гц не воспроизводятся.

3 Поверните диск управления, чтобы настроить уровень выходного сигнала низкочастотного динамика. [0 до 8]

4 Нажмите нумерованную кнопку 1 (для перехода на другой уровень настроек. I◀◀ Y ▶▶▶ I. выбор качества LPF. [-12 дБ/окт. или -24 дБ/окт.]

Control dial: Поверните диск управления для выбора фазы низкочастотного динамика. [0 град. (обычн.) или 180 град. (реверсивн.)]

Продолжение не следующей странице

* Если в действии 2 выбрано "Off", можно настроить только фазу низкочастотного динамика.

© Hi Pass (Hi Pass Filter — пропускной фильтр высоких частот)

Поверните диск управления для выбора частоты среза передних или задних динамиков. Установите эту настройку в соответствии с настройкой LPF.

• Off: Все сигналы передаются в передние или задние динамики.
  • 62Hz: Частоты ниже 62 Гц отсекаются.
  • 95Hz: Частоты ниже 95 Гц отсекаются.
  • 135Hz: Частоты ниже 135 Гц отсекаются.

(D) VolAdjust, [-5 до +5]

Поверните диск управления, чтобы настроить уровень входного сигнала для каждого источника (кроме FM).

Настройте уровень входного сигнала согласно уровню звука FM-станции.

• Перед выполнением настройки выберите источник, который необходимо настроить.

E Loudness,[Off или On]

Поворотом диска управления выберите "Off" (Выкл.) или "On" (Вкл.). В случае выбора "On" (Вкл.) усиливаются низкие или высокие частоты для получения хорошо сбалансированного звука при низком уровне громкости.

4 Выйдите из режима настройки.

Сохранение собственных режимов звучания

Можно настроить режимы звучания и сохранить свои настройки в памяти.

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 6.

1

2 Выберите режим звучания.

USER 7 ROCK 8 CLASSIC 9 POPS 10 HIP HOP 11 JAZZ 12 2 3 4 5 6

3 Выберите диапазон частот для настройки.

100 Hz ↔ 320 Hz ↔ 1 kHz 10 kHz ↔ 3.2 kHz

4 Настройте параметры звука выбранного диапазона частот.

1 Нажмите ◄◀◀/√ ▶▶▶I для выбора диапазона частот, затем нажмите ▲/▼ для улучшения уровня для выбранного диапазона частот. [-6 до +6]
2 Нажмите нумерованную кнопку 5 (FREQ затем поверните диск управления для выбора частоты.
3 Нажмите нумерованную кнопку 5 ( ), Q затем поверните диск управления для выбора качества (Q).

5 Для настройки других диапазонов частот повторите действия 3 и 4.

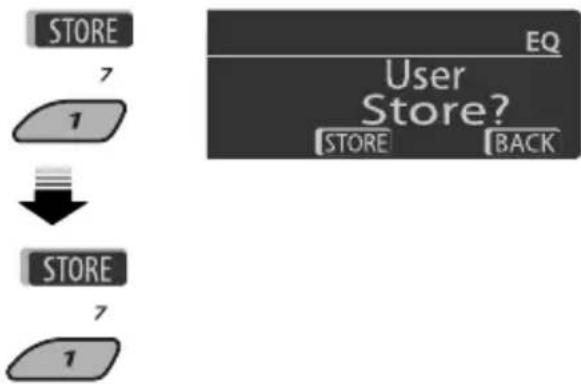

6 Сохраните настройки.

Запрограммированные значения настроек для каждого режима звучания

Режим воспроизведения звука	Запрограммированное значение
	Band 1 (100 Гц)	Band 2 (320 Гц)	Band 3 (1 кГц)	Band 4 (3,2 кГц)	Band 5 (10 кГц)
USER	0	0	0	0	0
ROCK	+3	+2	0	+1	+1
CLASSIC	+2	+2	0	+1	0
POPS	0	+1	0	+1	+2
HIP HOP	+4	+1	-2	0	+1
JAZZ	+3	+2	+1	+2	+2

Общие настройки—PSM

Можно изменять настройки PSM (предпочтаемый режим настройки), которые перечислены в таблице ниже и на стр. 31-33.

1 Войдите в настройки PSM.

[Удерживать]

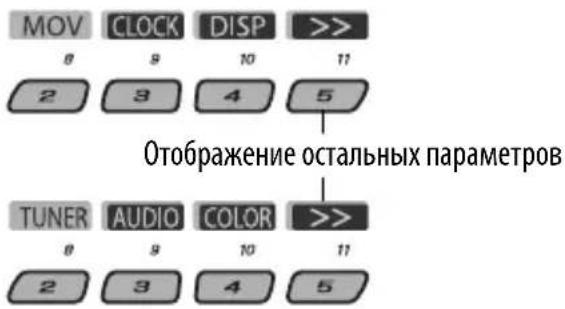

2 Выберите категорию PSM.

MOV CLOCK DISP >> 8 9 10 11 2 3 4 5 Отображение остальных параметров TUNER AUDIO COLOR >> 8 9 10 11 2 3 4 5

3 Выберите параметр PSM.

Повторно нажимая одну из этих кнопок, можно также перейти к элементу других категорий.

4 Настройте выбранный элемент PSM.

SOURCE [Смена]

5 Повторите действия 2 до 4 для настройки других параметров PSM, если необходимо.

6 Завершите процедуру.

Категория	Индикатор Элемент	( _: По умолчанию)	Настройки, [страница для справки]
MOV (видео)	DemoДемонстрация функций дисплея	OnOff	: Если в течение 20 секунд не будет выполнено операций, начнется демонстрация функций дисплея, [7].: Отмена.
	LevelMeterАудиометр	Meter 1Meter 2	: Выберите различные виды оформления измерителя уровня.Нажмите кнопку DISP, чтобы отобразить текущее оформление измерителя уровня.
CLOCK	Clock Disp *Отображение часов	OnOff	: При отключенном питании время отображается на дисплее. : Отмена; Если устройство выключено, при нажатии “DISP” время отображается примерно в течение 5 секунд, [7].

*1 Если подача питания не прекращается при выключении зажигания автомобиля, рекомендуется выбрать "Off" для сохранения заряда аккумулятора автомобиля.

Продолжение не следующей странице

Категория	Индикатор Элемент	( : По умолчанию)	Настройки, [страница для справки]
CLOCK	Clock HrНастройка часа	0 – 23(1 – 12AM/1 – 12PM)	: По умолчанию: 0 (0:00AM), [7].
	Clock MinНастройка минуты	00 – 59	: По умолчанию: 00 (0:00AM), [7].
	24H/12HФормат отображения времени	• 12Hours• 24Hours	: Описание настройки см. на стр. 7.
	Clock AdjНастройка часов	• Auto	----
DISP (дисплей)	Scroll * ^2 Прокрутка	• Once• Auto• Off	: Для получения сведений о дорожке: прокручивает информацию о дорожке только один раз.: Для получения сведений о дорожке: повторение прокрутки (через 5-секундные интервалы).: Для получения сведений о дорожке: отмена.• При нажатии кнопки DISP в течение более одной секунды происходит включение функции прокрутки информации на дисплее независимо от имеющейся настройки.

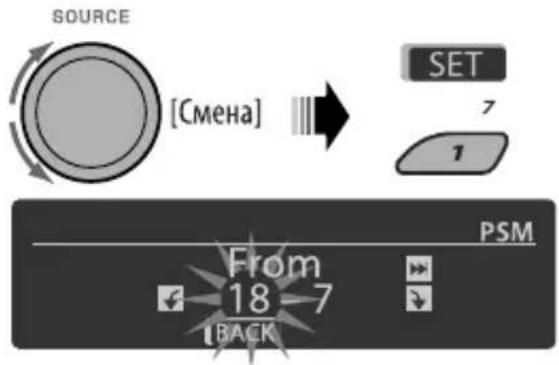

	DimmerЗатемнениеFrom – To * ^3	• Auto• Off• On• Time Set—	: Затемнение дисплея при включении фар.: Отмена.: Снижается яркость подсветки дисплея и кнопок.: Установка таймера затемнения, [48].Любое время – Любое время: По умолчанию: 18 – 7
	ContrastКонтрастность	1 – 8По умолчанию: 5	: Настройте контрастность изображения, чтобы индикация на экране была видна ясно и четко.
	LCD TypeТип дисплея	• Auto• Positive• Negative	: В дневное время* ^4 будет выбран режим позитивного изображения, а в ночное время* ^4 -режим негативного изображения.: Режим позитивного изображения.: Режим негативного изображения.
	TagОтображение тегов	• On• Off	: Отображение метки во время воспроизведения дорожек MP3/WMA/WAV.: Отмена.

*2 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.
*3 Можно настроить только в том случае, если переключатель "Dimter" установлен в положение "Time Set".
*4 В зависимости от настройки "Dimmer".

Категория	Индикатор Элемент	( : По умолчанию)	Настройки, [страница для справки]
TUNER	AF-Regn’lПрием на альтернативных частотах/прием региональных передач	• AF• AF REG• Off	: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию или службу (программа может отличаться от принимаемой в текущий момент программы), [15].: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию, передающую в эфир ту же программу.: Отмена
	TA VolГромкость передачи сообщений о движении на дорогах	Volume 0– Volume 30(или Volume 0– Volume 50)* 5	: По умолчанию: Volume 15
	P-SearchПоиск программ	• On• Off	: Активация поиска программы, [15].: Отмена.
	IF BandПолоса промежуточных частот	• Auto• Wide	: Повышение избирательности тюнера для устранения интерференционных помех от соседних радиостанций.(Сопровождается потерей стереоэффекта).: Могут возникать интерференционные помехи от соседних радиостанций, но качество звучания при этом не ухудшается и сохраняется стереоэффект.

AUDIO	Ext Input *5Ввод внешних сигналов	ChangerExt In	: Использование устройства автоматической смены компакт-дисков JVC, [33]: Использование любого внешнего устройства, [41].
	TelephoneОтключение звука телефона	Muting 1/Muting 2Off	: Выберите любой из параметров, обеспечивающий отключение звука при использовании сотового телефона.: Отмена.
	AudioBooksУправление скоростью воспроизведения элемента “Audiobook”	NormalFasterSlower	: В проигрывателе iPod можно выбрать скорость воспроизведения звукового файла из категории “Audiobook”.Первоначально выбранный элемент зависит от настроек проигрывателя iPod.

*5 Отображается только при выборе одного из следующих источников—TUNER, DISC, LINE IN, AV IN

Продолжение не следующей странице

Категория	Индикатор Элемент	(_: По умолчанию)	Настройки, [страница для справки]
AUDIO	Amp GainРегуляторусиления	High PWRLow PWR	: Volume 00 – Volume 50: Volume 00 – Volume 30 (Если максимальная мощность динамика меньше 50 Вт, выберите этот параметр, чтобы предотвратить повреждение динамика.)
	Rear SpkУровень выходазадних динамиков	OnOff	: Выберите этот параметр, чтобы включить выход задних динамиков.: Отмена.
COLOR	Color SelВыбор цвета	По умолчанию: Все источники; Color: Pale	: Выберите необходимый цвет дисплея для каждого источника (или для всех источников), [48, 49].
	Color SetНастройка цветовRedGreenBlue	Day ColorNightColor00 — 1100 — 1100 — 11	: Создайте свои цвета и выберите их в качестве цветов дисплея, [49].: Выбираемый пользователем цвет для светлого времени суток*8.: Выбираемый пользователем цвет для темного времени суток.: По умолчанию: Day Color: 07, NightColor: 05: По умолчанию: Day Color: 07, NightColor: 05: По умолчанию: Day Color: 07, NightColor: 05
	Key IllumПереключательподсветки	RedGreen	: Подсветку некоторых кнопок можно выбрать в соответствии со своими предпочтениями.

*8 В зависимости от настройки "Dimmer".

Настройка времени для регулятора света

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3.

1 Выполните действия 1 – 3 на стр. 30.

• В действии 2 выберите "DISP".
• В действии 3 выберите "Dimmer".

2 Выберите "Time Set".

3 Установите время включения функции затемнения.

1 Поверните диск управления для установки начального времени затемнения.
2 Нажмите ▶▶▶1 для выбора значения "To". Затем поверните диск управления для выбора конечного времени регулятора света.

4 Выйдите из режима настройки.

Изменение цвета дисплея

Можно выбрать предпочитаемый цвет отображения для каждого источника звука (или для всех источников).

- При появлении на дисплее индикатора BACK можно вернуться на предыдущий экран, нажав нумерованную кнопку 3 до 6.

Установка цвета дисплея

1 Выполните действия 1 – 3 на стр. 30.

• В действии 2 выберите "COLOR".
• В действии 3 выберите "Color Sel".

2

3 Выберите источник.

All Source*1 ↔ DISC ↔ Changer*3 (или Ext In*2) ↔ Line In ↔ USB ↔ FM ↔ AM ↔ DAB*3 ↔ iPod*3 ↔ BT Phone*3 ↔ BT Audio*3 ↔ AV In ↔ (возврат в начало)

*1 В случае выбора "All Source" можно использовать один цвет для всех источников.
*2 В зависимости от настройки "Ext Input"
*3 Отображается только при подключении целевого компонента.

4 Выберите цвет.

SOURCE [Смена]

Pale Aqua Sky Sea Leaves Grass Apple Rose Amber Honey Violet Grape Every*4 User*5 (возврат в начало)

*4 Цвет меняется каждые 2 секунды.
*5 Будут использованы цвета, измененные пользователем: "Day Color" и "NightColor" (подробнее см. в правом столбце).

5 Повторите действия 3 и 4 чтобы выбрать цвет для каждого источника (только если в действии 3 не выбрано значение "All Source").
6 Выйдите из режима настройки.

Создание собственного цвета—User Color

Можно создавать свои собственные цвета—“Day Color” или “NightColor”.

1 Выполните действия 1 – 3 на стр. 30.

• В действии 2 выберите "COLOR".
• В действии 3 выберите "Color Set".

2 Выберите "Day Color" или "NightColor".

3 Выберите основной цвет.

4 Настройте насыщенность (00 – 11) выбранного основного цвета.

5 Повторите действия 3 и 4, чтобы настроить другие первичные цвета.

6 Выйдите из режима настройки.

Меню настройки диска

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

1 Во время останова перейдите в меню настройки диска.

2 Выберите меню.

3 Выберите элемент для настройки.

- Для закрытия всплывающего меню нажмите RETURN.

4 Выберите параметр.

Для возврата на стандартный экран

Меню Элемент Настройк
Язык	МЕНЮ ЯЗЫКОВ Выбор исходного языка для меню диска. См. также раздел “Коды языков” на стр. 42.
	ЯЗЫК ДЛЯ ОЗВУЧИВАНИЯ	Выбор исходного языка звучания. См. также раздел “Коды языков” на стр. 42.
	СУБТИТРЫ Выбор исходного языка субтитров или удаление субтитров (ВЫКЛЮЧЕНО). См. также раздел “Коды языков” на стр. 42.
	ЯЗЫК НАЗКРАНЕ	Выбор языка для отображения на экране.
ИЗОБРАЖЕНИЕ	ТИП МОНИТОРА Выбор типа монитора для просмотра широкоэкранного изображения на мониторе.16:94:3 ПОЧТОВЫЙ ЯЩИК4:3 PAN SCAN
ИЗОБРАЖЕНИЕ	ПОЗИЦИЯ OSD Выбор положения строки состояния на мониторе.1 : Самое высокое положение2 : Самое низкое положение (пропадают инструкции под меню настройки диска)
АУДИО	ЦИФРОВОЙ АУДИО ВЫХОД	Выбор формата сигнала, поступающего от терминала DIGITAL OUT (оптический).ВЫКЛЮЧЕНО : Отмена.ТОЛЬКО PCM : Выберите для усилителя или декодера, не совместимого с Dolby Digital, DTS и MPEG Audio, или при подключении записывающего устройства.ЦИФРОВОЙ DOLBY/PCM : Выберите для усилителя или декодера, совместимого с Dolby Digital.ПОТОК/PCM : Выберите для усилителя или декодера, совместимого с Dolby Digital, DTS и MPEG Audio.
	СМЕШЕНИЕ При воспроизведении многоканального диска этот параметр влияет на сигнал разъемов LINE OUT (и терминала DIGITAL OUT, если для параметра “ЦИФРОВОЙ АУДИО ВЫХОД” выбрано значение “ТОЛЬКО PCM”).СОВМЕСТИМ. СО ВСЕСТОР : Выберите для получения многоканального объемного звучания при подключении усилителя, совместимого с Dolby Surround.СТЕРЕО : Обычно выбирается данный режим.
	СЖАТИЕ ДИН. ДИАПАЗОНА	Можно наслаждаться мощным звуком при низком и среднем уровне громкости во время воспроизведения программного обеспечения Dolby Digital.АВТО : Выберите, чтобы применить действия к программному обеспечению многоканального кодирования (за исключением одноканального и двухканального программного обеспечения).ВКЛЮЧЕНО : Выберите для постоянного использования этой функции.
ДРУГИЕ	DivX РЕГИСТРАЦИЯ	У данного устройства имеется собственный регистрационный код. В целях охраны авторского права при воспроизведении диска с записанным регистрационным кодом выполняется перезапись регистрационного кода устройства.
	ТИП ФАЙЛА (DISC)	Выберите тип файла для воспроизведения, если диск содержит разные типы файлов.АУДИО : Воспроизведение файлов MP3/WMA/WAV.ВИДЕО : Воспроизведение файлов DivX/MPEG Video.АУДИО + ВИДЕО : Воспроизведение видеофайлов MP3/WMA/WAV/DivX/MPEG.

Обслуживание

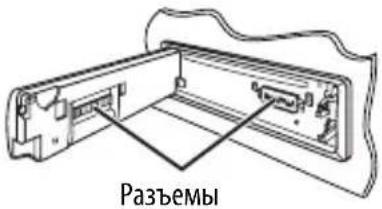

Очистка разъемов

При частом отсоединении разъемы загрязняются. Чтобы снизить уровень загрязнения, периодически проводите очистку разъемов с помощью ватных валиков или ткани, смоченных спиртом, соблюдая при этом меры предосторожности во избежание повреждения разъемов.

Разъемы

Конденсация влаги

Влага может конденсироваться на линзе внутри устройства в следующих случаях:

• После включения автомобильного обогревателя.
• При повышении влажности внутри автомобиля.
  Это может привести к неисправной работе устройства.
  В этом случае извлеките диск и оставьте приемник включенным на несколько часов, чтобы испарилась влага.

Как обращаться с дисками

При извлечении диска из футляра, нажмите на центральный держатель футляра и снимите диск, удерживая его за края.

Центральный держатель

• Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

Чтобы поместить диск в футляр, аккуратно установите диск на центральный держатель (стороной с изображением вверх).

- После прослушивания обязательно помещайте диски в футляры.

Хранение дисков в чистом виде

Воспроизведение грязного диска может быть некорректным.

Если диск загрязнится, протрите его мягкой тканью по прямой линии от центра к краю.

- Не используйте растворители (например, обычное средство для чистки кассет, распыляемые средства, разбавитель, бензин и т.д.) для чистки дисков.

Прослушивание новых дисков

Вблизи внутреннего и внешнего краев новых дисков иногда бывают грубые выступы. Такой диск не может быть загружен в приемник.

Чтобы удалить такие пятна, потрите их карандашом или шариковой ручкой и т.д.

Не используйте следующие диски:

Один компакт-диск (диаметром 8 см)

Наклейка и остаток наклейки

Необычная форма

Изогнувшийся диск

Диск с наклеиваемой этикеткой

Диск C-thru (полупрозрачный диск)

Прозрачные или полупрозрачные компоненты на области записи

Дополнительная информация о приемнике

Основные операции

Включение питания

- Для включения питания приемника также можно использовать кнопку SOURCE. Если источник готов, воспроизведение также начинается.

Выключение питания

- Если питание отключается во время прослушивания дорожки, при последующем включении питания воспроизведение начнется с того места, где оно было остановлено.

Общие сведения

- При изменении источника во время прослушивания диска воспроизведение останавливается. При следующем выборе "DISC" в качестве источника воспроизведение начнется с места последнего останова. - После извлечения диска появляется надпись "No Disc" и невозможно использовать некоторые кнопки. Вставьте другой диск или нажмите SOURCE для выбора другого источника воспроизведения.

Операции с тюнером

Сохранение радиостанций

• Во время поиска SSM...
– Все ранее сохраненные радиостанции удаляются, и сохранение радиостанций будет выполняться заново.
– Выполняется программирование принимаемых радиостанций для кнопок № 1 (наименьшая частота) - № 6 (наибольшая частота).
– По завершении использования функции SSM будет выполнена автоматическая настройка на радиостанцию, сохраненную под номером 1.
- В режиме сохранения радиостанций вручную ранее запрограммированная радиостанция удаляется, если сохранение новой радиостанции выполняется с использованием того же запрограммированного номера.

Операции с дисками

Общие сведения

• В данном руководстве слова "дорожка" и "файл" взаимозаменяемы.
• Если на один диск записаны файлы разных типов, данный на данном приемнике будут воспроизводиться только файлы формата звукового компакт-диска (CD-DA).

Установка диска

- Если диск вставлен обратной стороной, на дисплее появляется надпись "Please Eject". Нажмите OPEN, затем ▲ для извлечения диска.

Извлечение диска

- Если в течение 15 секунд извлеченный диск не будет вынут, он автоматически помещается обратно в загрузочный отсек в целях защиты от загрязнения. Воспроизведение начинается автоматически.

- После извлечения диска появляется надпись "NO DISC" и невозможно использовать некоторые кнопки. Вставьте другой диск или нажмите кнопку SOURCE для выбора другого источника воспроизведения.

Воспроизведение дисков однократной или многократной записи

• Данное устройство может распознавать до 5 000 файлов и 250 папок (до 999 файлов в папке).
• Данное устройство может распознавать имена файлов или папок длиной до 25 символов.
• Используйте только "завершенные" диски.
• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.
• Данное устройство может не воспроизводить некоторые диски и файлы с неподходящими характеристиками или режимами записи.
• Для считывания диска многократной записи может потребоваться больше времени.

Воспроизведение файлов DVD-VR

- Дополнительную информацию о формате DVD-VR и списке воспроизведения см. в инструкциях, поставляемых с записывающим оборудованием.

Воспроизведение файлов MP3/WMA/WAV

• Максимальное количество символов для имен папок и файлов — 25; для информации тегов MP3 или WAV — 128, тегов WMA — 64.
• Данный приемник может воспроизводить файлы с расширением <.mp3> , <.wma> или <.wav> (не зависит от регистра).
• Устройство может отображать названия альбомов, имена артистов (исполнителей) и тег (версии 1,0, 1,1, 2,2, 2,3 или 2,4) для файлов MP3/WMA/WAV.
• Данный приемник может обрабатывать только однобайтовые символы. Все остальные символы отображаются неправильно.
• Данный приемник может воспроизводить файлы, записанные в режиме VBR (переменная скорость в битах).

Для файлов,записанных в режиме VBR, по-разному отображается время от начала воспроизведения.

- Данный приемник не может воспроизводить следующие файлы:

– файлы MP3, закодированные в форматах MP3i и MP3 PRO;
– файлы MP3, закодированные в формате Layer 1/2;
– файлы WMA, закодированные в формате "без потерь", профессиональном и голосовом форматах;

– файлы WMA, основой которых служит формат, отличный от формата Windows Media® Audio;

– файлы WMA, защищенные от копирования по методу DRM;
– Файлы AAC и файлы OGG.
– файлы, содержащие данные, например, ATRAC3 и т.д.

Воспроизведение файлов DivX

• Данное устройство может воспроизводить файлы DivX с расширениями <.divx> , <.div> , <.avi> (независимо от регистра).
• Данное устройство поддерживает файлы формата DivX Media: <.divx> или <.avi>.

• Данное устройство отображает уникальный регистрационный код "DivX Video-on-Demand" (технология VOD подобна технологии управления цифровыми правами (DRM — Digital Rights Management)). Для получения дополнительной информации об активации см. страницу в Интернете .

• Звуковой поток должен соответствовать характеристикам MP3 или Dolby Digital.

• Данное устройство не поддерживает формат GMC (Global Motion Compression).
• Файл, закодированный в режиме чересстрочной развертки, может воспроизводиться неправильно.
• Данный приемник не может воспроизводить следующие файлы:

– Файлы, закодированные с использованием кодека, отличного от DivX.

• Максимальная скорость передачи для видеосигналов (средняя) составляет 4 Мбит/с.
• Дополнительную информацию о DivX можно получить по адресу http://www.divx.com.

Воспроизведение файлов MPEG Video

• Данное устройство может воспроизводить файлы MPEG Video с расширениями <.mpg> , <.mpeg> или <.mod> *.
  * Файлы MPEG-2, записанные с помощью видеокамеры JVC Everio, имеют расширение <.mod>.
• Звуковой поток должен соответствовать характеристикам MPEG1 Audio Layer 2.
• Данный приемник не может воспроизводить следующие файлы:

– Файлы WMV (Windows Media Video)
– Файлы в формате RM (Real Media)

- Максимальная скорость передачи для видеосигналов (средняя) составляет 4 Мбит/с.

Смена источника звука

- При смене источника воспроизведение прекращается (извлечения диска не происходит).

При повторном выборе "DISC" в качестве источника звука воспроизведение диска начнется с того места, где оно было остановлено.

iPod

- Проигрыватели iPod, поддерживающие управление (подключение через...):

(A) KS-PD100:

– iPod c dock-разъемом (3 поколение)
- iPod c Click Wheel (4 поколение)
- iPod nano (1-e и 2-e *1 поколение)
- iPod mini (1-е поколение)
- iPod video (5-e поколение) *2
- iPod photo

*1 При подключении к интерфейсному адаптеру проигрывателя iPod nano отключите от него наушники. В противном случае звук не будет слышен.

*2 При подключении iPod к интерфейсному адаптеру просмотр видеофайлов в меню "Videos" невозможен.

- Обновите iPod на последнюю версию программного обеспечения перед использованием его с данным устройством.

- Если приемник включен, происходит зарядка iPod через приемник.

- Вы можете управлять проигрывателем iPod с помощью данного устройства, когда после подключения на дисплее iPod появляется значок "JVC" или "√".

- Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod.

- Если воспроизведение остановлено, выберите дорожку в меню выбора или нажмите ▶/■ (BAND) для повторного воспроизведения этой же дорожки.

- Текстовая информация может отображаться неправильно:

— Некоторые символы, например, акцентированные буквы, не могут правильно отображаться на дисплее.

– Зависит от состояния связи между проигрывателем iPod и устройством.

- Если текстовая информация содержит более 16 символов, она прокручивается на дисплее. Это устройство может отображать до 128 символов.

Примечание:

При управлении проигрывателем iPod некоторые операции могут выполняться неправильно. В этом случае см. веб-узел компании JVC:

— Для подключения через USB: http://www.jvc-victor.co.jp/english/car/

- Для подключения через интерфейсный адаптер: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Общие настройки—PSM

- Настройка "Auto" для функции "Dimmer" может работать некорректно в некоторых автомобилях, в частности, в тех, которые оснащены диском управления затемнением.

В этом случае измените значение настройки "Dimmer" на любое другое, отличное от "Auto".

- Если для параметра "LCD Type" установлено значение "Auto", режим отображения изменится на "Positive" или "Negative" в зависимости от настройки "Dimmer".

- Если для элемента "Amp Gain" настройка "High PWR" меняется на "Low PWR" и при этом для уровня громкости установлено значение больше "Volume 30", приемник автоматически меняет уровень громкости на "Volume 30".

Меню настройки диска

- Если на диске нет записи для выбранного языка, автоматически будет использоваться исходный язык. Кроме того, для некоторых дисков первоначальные настройки языка не будут работать в соответствии с настройкой из-за внутреннего программирования дисков.

- При выборе элемента "16:9" для изображения с форматом 4:3 происходит преобразование его ширины, и изображение слегка изменяется.

- Даже при выбранном параметре "4:3 PAN SCAN" для некоторых дисков размер экрана может быть "4:3 ПОЧТОВЫЙ ЯЩИК".

Допустимые символы

Символы верхнего регистра

Символы нижнего регистра

a b c d e f g h i j k l m n o p q r s t u v w x y z премежуток

Цифры и знаки

0 1 2 3 4 5 6 7 8 9 ! " # $ % & ' ( ) * + , - . / : ; < = > ? @ _ `пomerжутск.

О звуках, воспроизводимых через задние терминалы

• Через аналоговые терминалы (выход для динамиков/LINE OUT):
  2-передается двухканальный сигнал. При воспроизведении диска с многоканальным кодированием выполняется преобразование многоканальных сигналов. звук DTS невозможно воспроизвести.
• Через терминал DIGITAL OUT (оптический):

Через данный терминал передаются цифровые сигналы (линейный PCM, Dolby Digital, DTS, MPEG Audio).

Для воспроизведения многоканального звука Dolby Digital, DTS и MPEG Audio подключите к данному терминалу усилитель или декодер, совместимый с этими многоканальными источниками и установите правильное значение для настройки "ЦИФРОВОЙ АУДИО ВЫХОД".

- О режиме "Dual Zone":

Через второй разъем AUDIO OUT подается двухканальный сигнал. При воспроизведении диска с многоканальным кодированием выполняется преобразование многоканальных сигналов.

Значки на экране

При воспроизведении на мониторе могут временно появляться следующие значки:

: Воспроизведение

: Приостановка

: Для дисков DVD-Video/VCD:

Медленное воспроизведение вперед

: Видео DVD-диск: Обратное медленное воспроизведение

: Поиск вперед

: Поиск назад

DVD: Приведенные ниже значки отображаются в начале демонстрации изображения, содержащего:

субтитры на нескольких языках

: Звукозаписи на нескольких языках

: Несколько углов обзора

Выходные сигналы, поступающие от терминала DIGITAL OUT

Выходные сигналы различаются, в зависимости от значения параметра "ЦИФРОВОЙ АУДИО ВЫХОД", указанного в меню настройки.

Выходные сигналы		Выходной сигнал
		ПОТОК/PCM ЦИФРОВОЙDOLBY/PCM	ТОЛЬКО PCM ВЫКЛЮЧЕНО
ВидеоDVD-диск	48 кГц, 16/20/24-6итлинейный PCM	48 кГц, 16-6ит линейный стерео PCM *			48ВЫКЛЮЧЕНО
	96 кГц, линейный PCM	48 кГц, 16-6ит линейный стерео PCM
	Dolby Digital	Поток бит Dolby Digital		48 кГц, 16-6итлинейный стереоPCM
	DTS	Поток бит DTS	Поток бит DTS
	MPEG Audio	Поток бит MPEG
Звуковой компакт-диск, видеокомпакт-диск		44,1 кГц, 16-6ит линейный стерео PCM /48 кГц, 16-6итлинейный стерео PCM
Audio CD с DTS Поток бит DTS			Поток бит DTS
DivX/MPEG Dolby Digital		Поток бит Dolby Digital		48 кГц, 16-6итлинейный стереоPCM
					кГц,16-6ит
MP3/WMA		32/44,1/48 кГц,
WAV 44,1 кГц, 16-6ит линейный стерео PCM

* Ели диски не защищены от записи, от терминала DIGITAL OUT могут поступать 20-битные или 24-битные цифровые сигналы (в соответствии с исходной скоростью передачи данных).

Коды Языков

Код Язык Код Язык Код Язык Код Язык
AA Афарский FA Персидский KK Казахский NO Норвежский ST Сесотхо
AB	Абхазский	FI	Финский	KL	Гренландский	OC	Окитан	SU	Суданский
AF	Африкаанс	FJ	Фиджи	KM	Камбоджийский	OM	(Афан) Оромо	SW	Суахили
AM	Амхарский	FO	Фарерский	KN	Дравидийский	OR	Ория	TA	Тамильский
AR	Арабский	FY	Фризский	KO	Корейский (KOR)	PA	Panjabi	TE	Телугу
AS	Ассамский	GA	Ирландский	KS	Кашмирский	PL	Польский	TG	Таджикский
AY	Аймара	GD	Гаэльский	KU	Курдский	PS	Пашто, пушту	TH	Тайский
AZ	Азербайджанский	GL	Галисийский	KY	Киргизский	QU	Кечуа	TI	Тигриния
BA	Башкирский	GN	Гуарани	LA	Латинский	RM	Ретороманский	TK	Туркменский
BE	Белорусский	GU	Гуярати	LN	Лингала	RN	Курунди	TL	Тагальский
BG	Болгарский	HA	Хауса	LO	Лаосский	RO	Румынский	TN	Сетсвана
BH	Бихарийский	HI	Хинди	LT	Литовский	RW	Кинаруанда	TO	Тонга
BI	Бисламийский	HR	Хорватский	LV	Латвийский, латышский	SA Санскрит	TR	Турецкий
BN Бенгальский, бангла	HU	Венгерский	MG	Малагасийский	SD	Синдхи	TS	Тсонго
BO	Тибетский	HY	Армянский	MI	Маори	SG	Саньё	TT	Татарский
BR	Бретонский	IA	Интерлингва	MK	Македонский	SH	Сербо-хорватский	TW	Тви
CA	Каталанский	IE	Интерлингво	ML	Малайлам	SI	Сингальский	UK	Украинский
CO	Корсиканский	IK	Инупиак	MN	Монгольский	SK	Словацкий	UR	Урду
CS	Чешский	IN	Индонезийский	MO	Молдавский	SL	Словенский	UZ	Узбекский
CY	Валлийский	IS	Исландский	MR	Маратхи	SM	Самоанский	VI	Вьетнамский
DZ	Дзонг-кэ	IW	Иврит	MS	Малайский (MAY)	SN Шона	VO	Волапак
EL	Греческий	JA	Японский	MT	Мальтийский	SO	Сомали	WO	Волоф
EO	Эсперанто	JI	Идиш	MY	Бирманский	SQ	Албанский	XH	Коса
ET	Эстонский	JW	Яванский	NA	Науруанский	SR	Сербский	YO	Йоруба
EU	Баскский	KA	Грузинский	NE	Непальский	SS	Сисвази	ZU	Зулусский

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в сервисный центр проверьте следующее.

	Симптомы Способы устранения/Причины
Общие сведения	Не слышен звук динамиков.Установите оптимальный уровень громкости.Проверьте кабели и соединения.
	Приемник не работает. Перенастройте приемник (см. стр. 3).
	На дисплее появляется надпись “Connect Error”.	Извлеките панель управления, отсоедините разъем, затем установите ее снова (см. стр. 4).
FM/AM	Автоматическое программирование SSM не работает.	Сохраните радиостанции вручную.
	Статические помехи при прослушивании радио.	Плотно вставьте антенну.
Все диски	Диск не воспроизводится. Вставьте диск правильно.
	Диск не может быть воспроизведен и или извлечен.	Снимите блокировку с диска (см. стр. 14).Принудительно извлеките диск (см. стр. 3).
	Диски однократной и многократной записи не воспроизводятся.Нельзя пропустить дорожки дисков однократной или многократной записи.	Вставьте завершенный диск.Выполните завершение диска с помощью устройства, используемого для записи.
	Диск не распознается. Принудительно извлеките диск (см. стр. 3).
	Иногда звук и изображения прерываются или искажаются.	Остановите воспроизведение на время езды по неровной дороге.Смените диск.Проверьте кабели и соединения.
	На мониторе не появляется изображение воспроизведения (DVD-Video/DivX/MPEG/VCD).	Неправильно подключен стояночный тормоз. (См. Руководство по установке/подключению.)
	Изображение вообще не появляется на мониторе.	Правильно подсоедините видеокабель.Выберите правильный вход на мониторе.
	На мониторе отсутствуют левый и правый края изображения.	Выберите “4:3 ПОЧТОВЫЙ ЯЩИК”.

Продолжение не следующей странице

	Симптомы Способы устранения/Причины
DivX/MPEG Video/MP3/WMA/WAV	• Диск не воспроизводится. • Смените диск.	• Запишите дорожки на подходящие диски,используя совместимое приложение (см. стр. 6).• Добавьте к именам файлов расширение <.divx>,<.div>,<.avi>,<.mpg>,<.mpeg>,<.mp3>,<.wma>, или <.wav>.
	• Слышен шум. Пропустите дорожку или смените диск.
	• Дорожки невозможно воспроизвести намеченным образом.	Порядок воспроизведения определяется при записи файлов.
	• Для чтения требуется более длительное время (на дисплее продолжает мигать надпись “Reading”).	Время считывания зависит от степени сложности конфигурации папки или файла. Не используйте слишком сложную иерархию с большим количеством папок.
	• Во время отображения изображения при воспроизведении файла DivX/MPEG Video отсутствует звук.	• Запишите звуковые дорожки, используя для файлов DivX звуковой поток MP3 или Dolby Digital.• Запишите звуковые дорожки, используя для файлов MPEG Video звуковой поток MPEG1 Audio Layer 2.
	• Время от начала воспроизведения неправильное.	Это иногда происходит во время воспроизведения. Причиной является способ записи дорожек.
	• На дисплее появляется надпись “Please Eject”.	Вставьте диск, содержащий дорожки подходящего формата.
	• Не отображаются правильные символы (т.е. название альбома).	Это устройство может отображать только буквы (заглавные: A – Z, строчные: a – z), цифры, а также ограниченное количество символов .
Устройство автоматической смены компакт-дисков	• На дисплее появляется надпись “No Disc”. Вставьте диск в загрузочное отверстие.• На дисплее появляется надпись “No Magazine”.• На дисплее появляется надпись “Reset 08”. Правильно подключите приемник к устройству автоматической смены компакт-дисков и нажмите кнопку сброса устройства автоматической смены компакт-дисков.• На дисплее появляется надпись “Reset 01” – “Reset 07”.	Нажмите кнопку сброса устройства автоматической смены компакт-дисков.

Продолжение не следующей странице

Симптомы Способы устранения/Причины

iPod	• Проигрыватель iPod не включается или не работает.	• Проверьте соединительный кабель и подключение.• Обновите версию микропрограммы.• Зарядите батарею.
	• Звук искажается. Отключите эквалайзер на устройстве или на проигрывателе iPod.
	• На дисплее появляется надпись “Disconnect”.	• Проверьте соединительный кабель и подключение.• Зарядите батарею.
	• Воспроизведение останавливается. Наушники отключаются в процессе воспроизведения. Перезапустите операцию воспроизведения с помощью панели управления .
	• Звук не слышен при подключении с iPod nano.	• Отключите наушники от iPod nano.• Обновите версию встроенного программного обеспечения iPod nano.
	• На дисплее появляется надпись “No File”. Нет сохраненных дорожек. Импортируйте дорожки в проигрыватель iPod.
	• На дисплее появляется надпись “Reset 01” – “Reset 07”.	Отключите адаптер от устройства и от проигрывателя iPod. Затем подключите его снова.
	• На дисплее появляется надпись “Reset 08”. Проверьте соединение между адаптером и этим устройством.
	• После отсоединения от устройства элементы управления проигрывателя iPod не работают.	Перезапустите iPod.

• Изготовлено по лицензии компании Dolby Laboratories. Долби и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.
• "DTS" и "DTS Digital Out" являются зарегистрированными торговыми марками DTS, Inc.
• "DVD Logo" является товарным знаком DVD Format/Logo Licensing Corporation, зарегистрированным в США, Японии и других странах.
• "DivX", "DivX Ultra Certified" и соответствующие логотипы являются торговыми марками компании DivX, Inc. и используются в соответствии с лицензией.
• Логотип "DivX® Ultra Certified"
• Воспроизводит видеофайлы в формате DivX ^ всех версий (включая DivX ^ 6) и по ддерживает расширенные функции представления медиа-контента файлов форма та DivX ^ и воспроизведение файлов формата DivX ^ Media
• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми марками корпорации Microsoft в США и/или других странах.
• iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.
• Это устройство оборудовано системой защиты авторских прав, методы которой защищены патентами США, права на которые принадлежат Macrovision и другим владельцам авторских прав. Использование атой технологии защиты авторских прав должно быть санкционировано Macrovision и предназначается для домашнего и другого ограниченного использования, кроме случаев, когда Macrovision санкционирует обратное. Разборка системы запрещена.

Технические характеристики

БЛОК УСИЛИТЕЛЕЙ ЗВУКА

БЛОК УСИЛИТЕЛЕЙ ЗВУКА	Максимальная выходная мощность:	Передние/Задние: 50 Вт на каждый канал
	Длительная выходная мощность (RMS):	Передние/Задние: 19 Вт на канал в при 4 Ω, от 40 Гц до 20 000 Гц и не более чем 0,8% общего гармонического искажения
	Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)
	Диапазон настройки эквалайзера:	Частота: Band 1: 68 Гц, 100 Гц, 150 Гц	Band 2: 210 Гц, 320 Гц, 460 ГцBand 3: 680 Гц, 1 кГц, 1,5 кГцBand 4: 2,1 кГц, 3,2 кГц, 4,6 кГцBand 5: 6,8 кГц, 10 кГц, 15 кГц
		Уровень: ±10 дБ
	Отношение сигнал/помеха: 70 дБ
	Уровень выходного аудиосигнала:	Цифровой (DIGITAL OUT: оптический): Длина сигнала: 660 нмУровень выходного сигнала: от -21 дБ мВт до -15 дБ мВт
		Уровень линейного выхода/полное сопротивление:	нагрузка 2,5 В/20 кΩ (полная шкала)
		Импеданс выходного сигнала: 1 кΩ
	Уровень выхода низкочастотного динамика/полное сопротивление:	нагрузка 2,5 В/20 кΩ (полная шкала)
	Система кодирования цвета:	PAL/NTSC
	Выход видеосигнала (композитный): 1 Vp-p/75 Ω
	Другой терминал: устройство автоматической смены компакт-дисков, Входной разъем AV-IN (видео), LINE IN
БЛОК РАДИОПРИЕМНИКА	Диапазон частот: FM: от 87,5 МГц до 108,0 МГц
		AM:	(СВ) от 531 кГц до 1 620 кГц(ДВ) от 144 кГц до 279 кГц
	Радиоприемник в диапазоне FM:	Полезная чувствительность: 11,3 dBf (1,0 μВ/75 Ω)
		50 дБ пороговая чувствительность: 16,3 dBf (1,8 μВ/75 Ω)
		Альтернативная отстройка (400 кГц):	65 дБ
		Частотная характеристика:	от 40 Гц до 15 000 Гц
		Разделение стереоканалов:	35 дБ
	Радиоприемник в диапазоне СВ:	Чувствительность:	20 μВ
	Радиоприемник в диапазоне ДВ:	Чувствительность:	50 μВ
Система обнаружение сигнала:		бесконтактное оптическое считывание (полупроводниковый лазер)
Число каналов: 2 канала (стерео)
Частотная характеристика:		DVD, fs=48 кГц/96 кГц: от 16 Гц до 22 000 ГцCD, fs=44,1 кГц: от 16 Гц до 20 000 Гц
Динамический диапазон/Отношение сигнал/помеха: 96 дБ/98 дБ
Коэффициент детонации: в пределах допусков измерительной аппаратуры
DivX/MPEG Video:	Видео: Макс. разрешение: 720 × 480 пикселов (30 кадров в секунду)720 × 576 пикселов (25 кадров в секунду)
	Звук: Скорость передачи данных: DivX: 32 кбит/с – 320 кбит/сMPEG Video: 32 кбит/с – 384 кбит/с
MP3: Скорость передачи данных: 32 кбит/с – 320 кбит/сЧастота дискретизации: MPEG-1: 32 кГц, 44,1 кГц, 48 кГцMPEG-2: 16 кГц, 22,05 кГц, 24 кГц

Конструкция и технические требования могут быть изменены без уведомления.

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше устройство

Для получения информации о перезагрузке Вашего устройства обратитесь на соответствующую страницу
