1. Введение.
2. Меры предосторожности.
3. Способы подключения.
4. Параметры рекомендуемых оформлений.
5. Рекомендации по эксплуатации сабвуфера.

6. Технические характеристики.

7. Размеры.

8. Комплектация.

9. Информация по гарантийному и сервисному обслуживанию продуктов.

10. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов).

GLOBAL SPONSOR

dbDRA

EMMA

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Хорошо закрепляйте сабвуфер во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже сабвуфера! Не допускайте падений сабвуфера, повреждения его подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки сабвуфера не нарушает нормальную работу механических и электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 до +40 С. В случае конденсации влаги, дайте изделию просохнуть.
8. При проведение слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические провода убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических проводов необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте провода снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты проводов используйте резиновые прокладки (если провод идет через отверстие в пластине) или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

Помните! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

3. СПОСОБЫ ПОДКЛЮЧЕНИЯ

Необходимо подключить обе звуковые катушки!

Различные примеры коммутаций приведены на следующих страницах. Используя данные схемы ниже, проверьте минимальное сопротивление, подключение допустимое производителем вашего усилителя. Ни в коем случае не подвергайте усилитель нагрузкам ниже данного значения.

Используйте данные формулы для расчета сопротивления различных типов соединений.

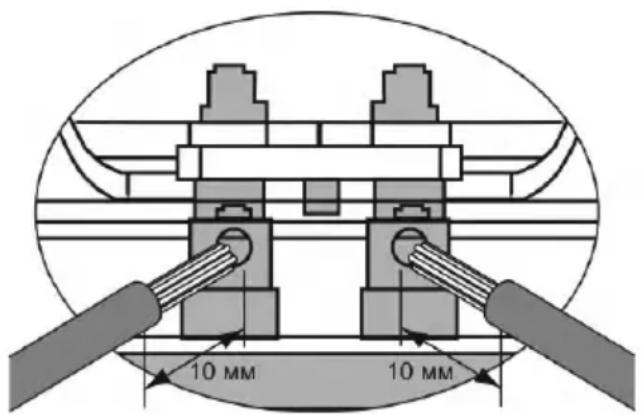

ПОДКЛЮЧЕНИЕ ТЕРМИНАЛОВ

10 MM 10 MM

ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

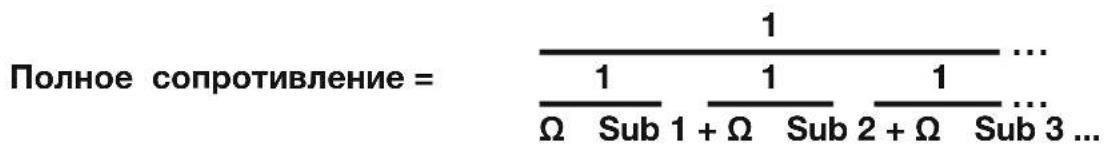

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ

Полное сопротивление = 1 Sub 1 + Sub 2 + Sub 3

СХЕМА ВКЛЮЧЕНИЯ НАГРУЗКИ САБВУФЕРА

КАТУШКА 2+2 Ом

Сабвуфер имеет одну катушки.

ОДИН С АБ ВУ ФЕ Р, К АТ УШ КИ П ОС ЛЕ ДО ВА ТЕ ЛЬ НО

Звуковая катушка	Общий импеданс
2+2 Ом	4 Ом

ОД ИН С АБ ВУ ФЕ Р, К АТ УШ КИ П АР АЛ ЛЕ ЛЬ НО

Звуковая катушка	Общий импеданс
2+2 Ом	1 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	2 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	3 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	4 Ом

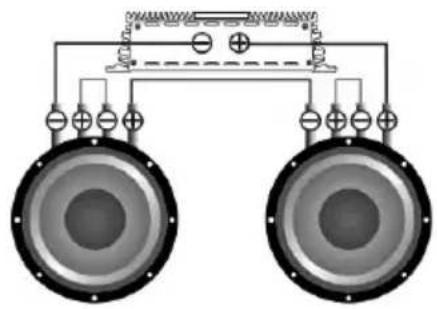

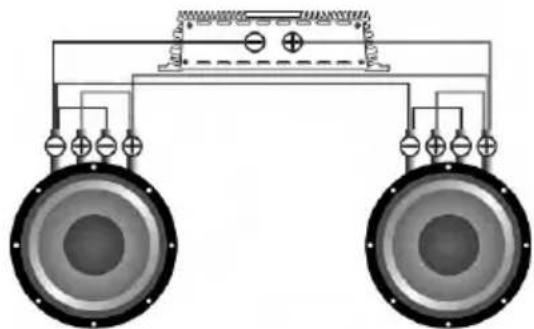

САБВУФЕРЫ ПОСЛЕДОВАТЕЛЬНО, КАТУШКИ ПОСЛЕДОВАТЕЛЬНО

Звуковая катушка	Общий импеданс
2+2 Ом	8 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	12 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	16 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	2 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	1,33 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	1 Ом

САБВУФЕРЫ ПАРАЛЛЕЛЬНО, КАТУШКИ ПАРАЛЛЕЛЬНО

Звуковая катушка	Общий импеданс
2+2 Ом	0,5 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	0,33 Ом

Звуковая катушка	Общий импеданс
2+2 Ом	0,25 Ом

RU

Помните! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

ВЫБОР СЕЧЕНИЯ АКУСТИЧЕСКИХ ПРОВОДОВ

Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

4. ПАРАМЕТРЫ РЕКОМЕНДУЕМЫХ ОФОРМЛЕНИЙ

Фазоинверторный корпус

Ш*В*Д = объем корпуса

Параметры
MFX30 MFX38

Рекомендуемый объем л.	50	90
Площадь порта cm^2	150 200
Длина порта см.	62 40
Настройка Герц	35 35

5. РЕ КО МЕНДА ЦИИ ПО ЭК СПЛУА ТА ЦИИ САБ ВУФЕР ОВ

RU

От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на сабвуфер, что предотвратит перегрев и выход из строя звуковой катушки. Сабвуфер, как и любой динамик, имеет подвижные и неподвижные части. В начале эксплуатации настоятельно рекомендуем «размять» подвижные части сабвуфера. Внимательно отнеситесь к процессу разминки. Разминайте сабвуфер на музыкальном материале в течение 40 часов на средних мощностях. Если во время эксплуатации на максимальной громкости Вы почувствовали посторонний запах, необходимо уменьшить громкость и дать сабвуферу остыть на небольшой громкости.

Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%, фильтр инфранизких частот (Subsonic) на 5 Герц ниже настройки порта. К примеру, если настройка порта 30 Герц, Subsonic необходимо выставить на 25 Герц. Фильтр низких частот LPF(Фильтр, который образает все частоты выше частоты установки фильтра) 63-80 Герц, басбуст (bassboost) в 0.

1. ТЕ ХН ИЧЕСК ИЕ ХАРА КТЕРИ СТ ИКИ

Модель	MFX38 D2MFX30 D2
Диаметр звуковой катушки	3"3"
Материал диффузора	Пресс. целлюлозаПресс. целлюл
Материал магнита	ФерритФеррит
Материал намотки катушки	Омедненный Алюминий
Материал подвеса	ПенаПена
Мощность RMS	750 Вт750 Вт
Мощность MAX	3000 Вт3000 Вт
Размер	15"12"
Тип корзины	Литая АлюминиеваяЛитая Алюми

ПАР АМ ЕТРЫ ТИ ЛЯ-СМ ОЛЛА

Параметры	MFX30 D2	MFX38 D2
Xmax (мм)	22.5	22.5
Импеданс	2+2 Ом	2+2 Ом
Re Ω	1.4+1.4	1.4+1.4
Fs (Гц)	32.40	30.10
Vas (Л)	42	70
Qts	0.48	0.42
Spl (дБ/2,83 Вт/м)	86.82	87.04
BL	19.64	18.16

Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими сабвуферами.

MFX30 D2

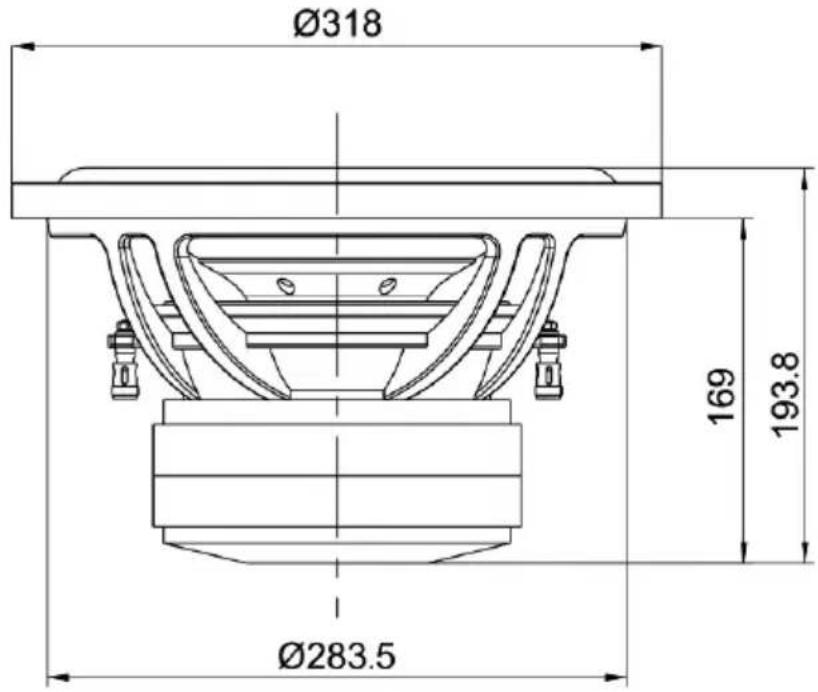

Ø318 169 193.8 Ø283.5

MFX38 D2

Ø395 84.1 Ø180 Ø357 196.50 223.8

8. КОМПЛЕКТАЦИЯ

1. Сабвуфер - 1 шт.
2. Руководство пользователя - 1 шт.
3. Гарантийный талон - 1 шт.

9. И НФО РМА Ц ИЯ ПО Г АРА НТИ Й НО М У И СЕР ВИС НОМ У ОБ СЛУ ЖИВ А НИЮ П РОД УКТ О В

RU

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

10. ИНФ ОРМ А ЦИЯ О Б УТИ ЛИЗ А ЦИ И Э ЛЕК ТРО ННО Г О И ЭЛ ЕКТ РИЧ Е СКО ГО ОБ ОРУ Д ОВ А НИЯ ( ДЛЯ Е ВРО П ЕЙ С КИХ С ТРА Н, В КО ТОР БЫХ ОР Г АНИ ЗОВ АН РА З ДЕ ЛЬНЫ Й СБО Р ОТХ О ДО В )

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
