Тип продукта	Автомобильный радиоприемник
Бренд	Hyundai
Модель	H-CMD4027
Размеры (Ш x В x Г)	180 x 50 x 160 мм (1 DIN)
Вес	~1,2 кг
Питание	12 В постоянного тока (отрицательная масса)
Макс. выходная мощность	4 x 50 Вт (пиковая)
Радиодиапазоны	FM (87.5-108 МГц), AM (530-1710 кГц)
Воспроизводимые носители	CD, CD-R/RW, MP3 (через USB/SD), USB-флешка, AUX вход
Дисплей	ЖК-дисплей с подсветкой (сменные цвета)
Bluetooth	Встроенный для громкой связи и потоковой передачи аудио
Аудио функции	Предустановки эквалайзера, регулировка басов/высоких, громкость, фейдер/баланс
Подключения	USB (2.0), слот для SD-карт (до 32 ГБ), AUX (3.5 мм), антенна, разъемы ISO
Пульт ДУ	В комплекте (проводной пульт опционально)
Управление на руле	Совместимо (через адаптер)
Предохранитель	10A ножевого типа
Рабочая температура	от -10°C до 60°C
Установка	Монтаж в DIN-слот, в комплекте гильза и декоративное кольцо
Безопасность	Съемная лицевая панель с чехлом для переноски
Запчасти / Ремонт	Обращайтесь в Hyundai или авторизованные сервисные центры
Обслуживание	Чистить мягкой сухой тканью; избегать растворителей

Часто задаваемые вопросы - H-CMD4027 HYUNDAI

Как сбросить настройки радио Hyundai H-CMD4027?

Нажмите кнопку сброса, расположенную на передней панели (обычно маленькая утопленная кнопка) с помощью кончика ручки. Это восстанавливает заводские настройки.

Могу ли я подключить телефон через Bluetooth?

Да, включите Bluetooth на телефоне, найдите 'H-CMD4027' и выполните сопряжение. ПИН-код по умолчанию: 0000.

Как установить время?

Нажмите и удерживайте ручку громкости (или кнопку CLK) в течение 2 секунд, затем вращайте для настройки часов/минут. Нажмите снова для подтверждения.

Какие форматы файлов поддерживаются через USB?

Поддерживаются файлы MP3 и WMA. USB должен быть отформатирован в FAT32, до 32 ГБ.

Почему нет звука?

Проверьте, не отключен ли звук (кнопка MUT), увеличена ли громкость, и правильно ли подключены провода динамиков. Убедитесь, что предохранитель цел.

Есть ли у него AUX вход?

Да, на передней панели есть AUX вход 3.5 мм. Выберите режим AUX для использования.

Как снять лицевую панель?

Нажмите кнопку REL (освобождение) вверху слева и потяните панель наружу. Храните в прилагаемом чехле, когда не используется.

На дисплее отображается 'PROTECT' – что это значит?

Это указывает на короткое замыкание или перегрузку динамиков. Проверьте сопротивление проводки динамиков (4-8 Ом) и убедитесь, что оголенные провода не касаются металла.

Можно ли подключить камеру заднего вида?

Эта модель не имеет специального видеовхода для камеры заднего вида. Это только аудиоустройство.

Как улучшить прием FM?

Убедитесь, что антенна полностью выдвинута и соединение надежно. Возможно, потребуется усилитель антенны, если прием слабый.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H-CMD4027 HYUNDAI

ДИСПЛЕЕМ И ТВ-ТЮНЕРОМ

Table of contents

Dear customer!

Уважаемый покупатель!

Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безопасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить настоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.

Содержание 22

Перед началом эксплуатации 24

Меры предосторожности 24

Установка/Подключение 26

Установка 26

Общая информация 26

Установка устройства в приборную

панель 26

Установка в приборную панель

(Метод А) 26

Установка декоративной рамки 27

Установка в приборную панель

(Метод Б) 27

Операции со съемной панелью 28

Система против кражи 28

Подключение 29

Схема электрических соединений ..... 29

Таблица проводов ISO-коннектора .... 29

Использование разъема ISO 30

Подсоединение парковочного провода 30

Управление устройством 31

Элементы управления 31

Передняя панель 31

Внутренняя панель 31

Пульт дистанционного управления

(ПДУ) 32

Замена батарей 32

Основные операции 33

Сброс настроек устройства 33

Включение/выключение устройства .. 33

Выбор режима работы 33

Отключение звука 33

Регулирование громкости.... 33

Регулировка параметров звука 33

Настройка системы 33

Сабвуфер 34

Аудиовыход 34

Операции с радио 34

Переключение диапазонов 35

Ручной/автоматический поиск.... 35

Сохранение и выхов радиостанций .... 35

Автоматическое сохранение/

сканирование станций 35

Моно/стерео прием сигнала 35

Отображение информации на дисплее 35

Сервис RDS 35

Функция AF (альтернативные

частоты) 35

Функция ТА (программы о дорожном

движении) 35

Функция PTY (тип программы) ..... 36

Другие функции 36

Воспроизведение дисков/USB

накопителей/карт памяти SD/MMC ..... 37

Операции с ТВ-тюнером 37

Примечания по USB/SD/MMC

разъемам 37

Загрузка/извлечение диска 37

Загрузка USB/карты памяти 38

Воспроизведение/пауза 38

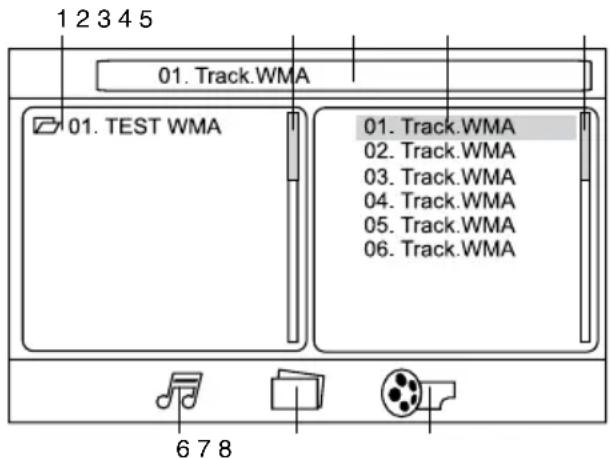

Воспроизведение файлов MP3/DivX/

JPEG 38

Остановка воспроизведения 38

Выбор треков/глав 38

Повтор фрагмента (А-В) 39

Повторное воспроизведение 39

Обзорное воспроизведение 39

Случайное воспроизведение 39

Программирование воспроизведения 39

Отображение информации на

дисплее 39

Функция РВС 39

Изменение масштаба 40

Воспроизведение по заданным

параметрам 40

Угол просмотра 40

Выбор языка аудио 40

Выбор языка субтитров 40

Выбор аудиоканала 40

Меню разделов 40

ID3-теги 40

Настройка системы 40

Системные настройки 40

Установка языка 41

Аудио настройки 41

Настройки видео 42

Цифровые настройки 42

Общая информация.... 42

Обращение с компакт-дисками 43

Чистка дисков 43

Чистка корпуса устройства 43

Комплект поставки 43

Руководство по устранению

неисправностей 44

Технические характеристики 45

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Меры предосторожности

• Внимательно изучите данное руководство, чтобы ознакомиться с устройством.
• Держите данное руководство под рукой в качестве справочника по правилам эксплуатации и мерам предосторожности. Не допускайте к использованию устройства посторонних лиц, не ознакомившихся и не усвоивших данные инструкции по эксплуатации.
  • ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 1

Данное устройство оснащено лазерным диодом класса выше 1. Лазерные лучи, исходящие из блока оптической головки считывания информации с компакт-диска, опасны для глаз. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь устройства. Ремонт должен выполняться только квалифицированным специалистом.

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости или пыли в устройство может стать причиной его выхода из строя, перегрева и появления дыма. Оберегайте устройство от воздействия влаги.
• Убедитесь, что внутрь устройства не попали посторонние предметы. Они могут

вызвать сбои в работе или стать причиной возгорания или поражения лазерным лучом.

• Началом эксплуатации устройства считается момент его установки в автомобиль. Перед началом использования устройства в зимний период рекомендуется прогреть салон автомобиля в течение 20 минут или до достижения эксплуатационного диапазона температуры устройства.
• Использование устройства при температуре, выходящей за рамки эксплуатационного диапазона температур, значительно снижает ресурс работы экрана и других компонентов устройства и может привести к выходу устройства из строя.
• При установке и подключении устройства отключите отрицательную клемму аккумулятора автомобиля.
• Устройство разработано таким образом, чтобы отрицательный вывод аккумулятора был подключен к корпусу транспортного средства. Пожалуйста, убедитесь в этом перед установкой.
• При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные повреждения устройству.
• Не позволяйте проводам динамиков

соприкасаться друг с другом или с корпусом автомобиля после включения устройства. В противном случае усилитель может быть перегружен или выйти из строя.

• Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение длительного времени или во время грозы.
• Убедитесь, что источник питания отключен, если обнаружена неправильная работа устройства, устройство издает нехарактерные звуки, запах, выделяет дым или внутрь его попала жидкость. В этих случаях необходим квалифицированный технический осмотр устройства.
• Не устанавливайте уровень громкости, заглушающий внешние звуки дорожной обстановки и сигналы специального авто-транспорта.
• При неполадках в работе устройства свяжитесь с торговым представителем или с ближайшим сервисным пунктом.

Установка

Общая информация

• Перед окончательной установкой устройства временно подключите все провода и убедитесь, что все соединения выполнены верно, а устройство и система работают правильно.
• Для обеспечения правильной установки устройства используйте только те детали, которые входят в комплект. Использование других приспособлений может привести к появлению сбоев в работе устройства.
• Если для установки устройства необходимо сверлить отверстия в кузове автомобиля или вносить какие-либо другие изменения в его конструкцию, проконсультируйтесь с продавцом.
• Устанавливайте устройство там, где оно не будет закрывать водителю обзор и отвлекать его от дорожной обстановки и не сможет нанести травм пассажирам в случае внезапной остановки автомобиля, например, при экстренном торможении.
• Если при установке устройства угол относительно горизонтальной плоскости превышает 30°, рабочие характеристики проигрывателя могут быть не оптимальны.
• Никогда не устанавливайте устройство в таких местах, где оно будет подвергаться воздействию высокой температуры, например, в местах попадания прямых солнечных лучей, в местах выхода горячего воздуха от отопителя автомобиля, в местах, где очень грязно или пыльно, или там, где устройство будет подвергаться сильной вибрации.
• Перед установкой устройства обязательно снимите переднюю панель.

Установка устройства в приборную панель

Данное устройство может быть установлено либо «спереди» (обычная установка стандарта DIN в приборную панель автомобиля), либо «сзади» (установка стандарта DIN, при которой используются отверстия на боковых сторонах корпуса проигрыва- теля, имеющие резьбу под винты). Более подробно методы установки А и Б описыва- ются ниже.

Установка в приборную панель (Метод А)

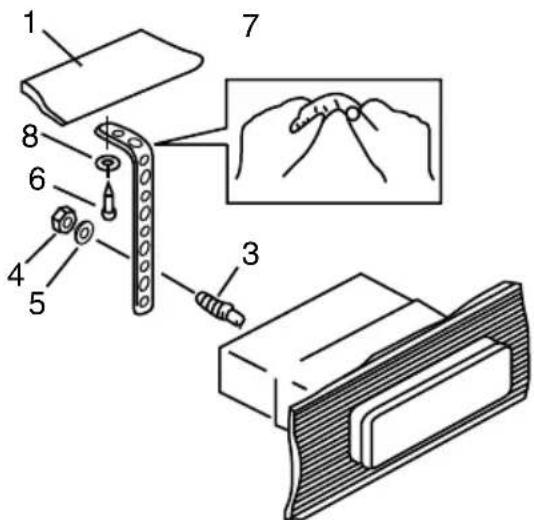

Установка устройства

1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 x 25 мм)
7. Опорная планка.
8. Плоская шайба

1 182 53 2 3

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен правильной стороной и нет препятствий (провода, элементы приборной панели) для установки магнитолы.
2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки, соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.
3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть руками под нужным углом.
4. Подключите необходимые провода и разъемы. Убедитесь в правильности под-

Ключения.

1. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

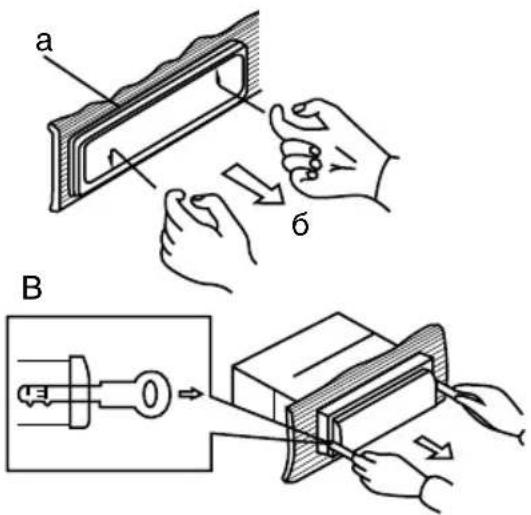

а – Декоративная рамка
6 – Направление снятия рамки
в – Установка ключей съемников

a 6 B

1. Выключите магнитолу и снимите переднюю панель.

2. Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.

3. Вставьте входящие в комплект ключи-съемники с обеих сторон корпуса устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не за- фиксирована с опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при- жмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить декоратив- ную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и закрепите ее.).

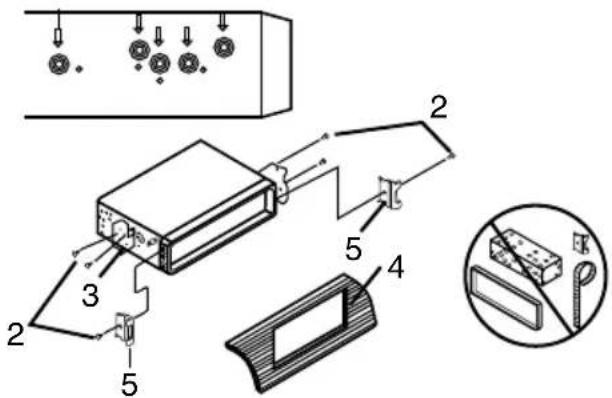

Установка в приборную панель (Метод Б)

В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с помощью штатных кронштейнов крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.

Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.

Очень важным элементом является коннектор на задней части панели. Не нажимайте на него ногтями, ручками, от- вертками.

Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней части панели используйте тампон, смоченный изопропиловым спиртом.

Операции со съемной панелью

Вставьте левый крепежный кронштейн ресивера в левый паз панели, затем вставьте правый кронштейн в правый паз. Поднимите панель и нажмите на верхнюю часть до щелчка. Убедитесь в том, что панель плотно закреплена в ресивере, иначе на дисплее могут отображаться символы ошибок или некоторые кнопки не будут функционировать.

Для отсоединения передней панели нажмите кнопку OPEN. Когда панель примет горизонтальное положение, отсоедините левую часть панели от крепежного кронштейна ресивера; затем отсоедините правую часть.

Система против кражи

Если данное устройство не используется, переднюю панель можно отсоединить и поместить в защитный футляр, входящий в комплект поставки. Панель в футляре можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели.

Отключите питание устройства. Снимите переднюю панель и поместите ее в предохранительный футляр.

Подключение

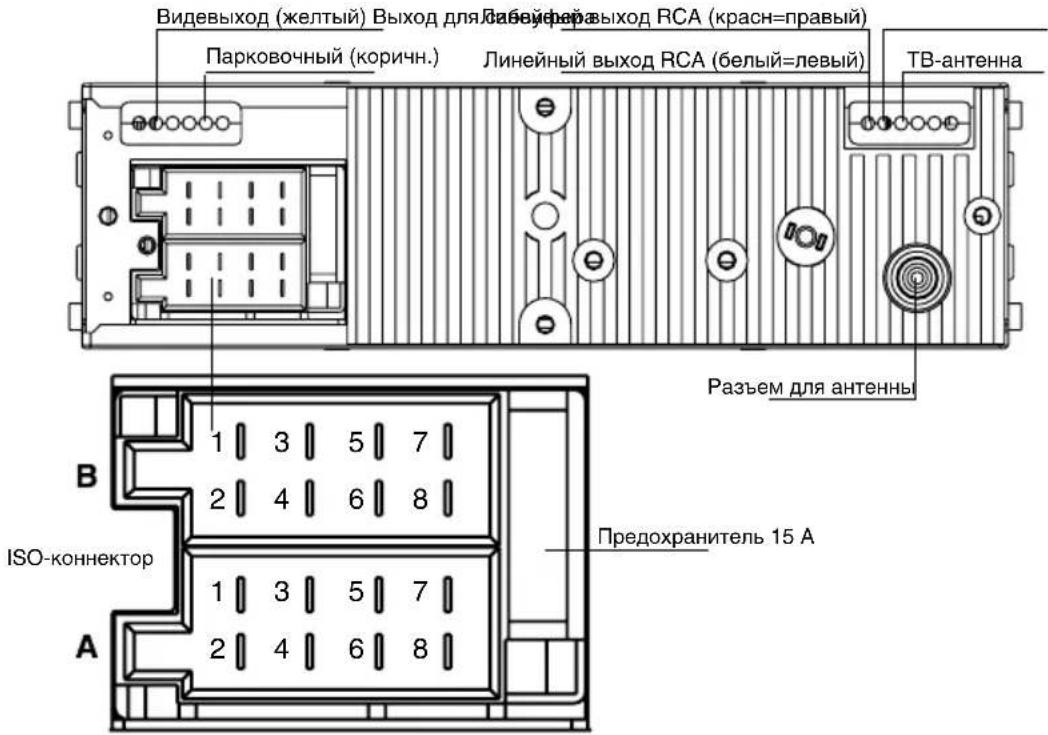

Схема электрических соединений

Видевыход (желтый) Выход для Лабейнайровыход RCA (красн=правый) Парковочный (коричн.) Линейный выход RCA (белый=левый) ТВ-антenna Разъем для антенны B ISO-конектор 1 3 5 7 2 4 6 8 1 3 5 7 2 4 6 8 A Предохранитель 15 A

Таблица проводов ISO-коннектора

Номер Функция
	Разъем А Разъем В
1 - Тыловой правый(+) - Фиолетовый
2 - Тыловой правый(-) - Фиолетовый/Черный
3 - Фронтальный правый(+) - Серый
4 Питание 12В (+)/желтый Фронтальн. правый(-) - Серый/Черный
5 Питание антенны/синий Фронтальный левый(+) - Белый
6 - Фронт. левый((-) - Белый/Черный
7 Захигание/красный Тыловой левый(+) - Зеленый
8 Земля/черный Тыловой левый(-) - Зеленый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удален-

ного управления дополнительным усилителем.

Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное подключение может привести к повреждениям изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей.

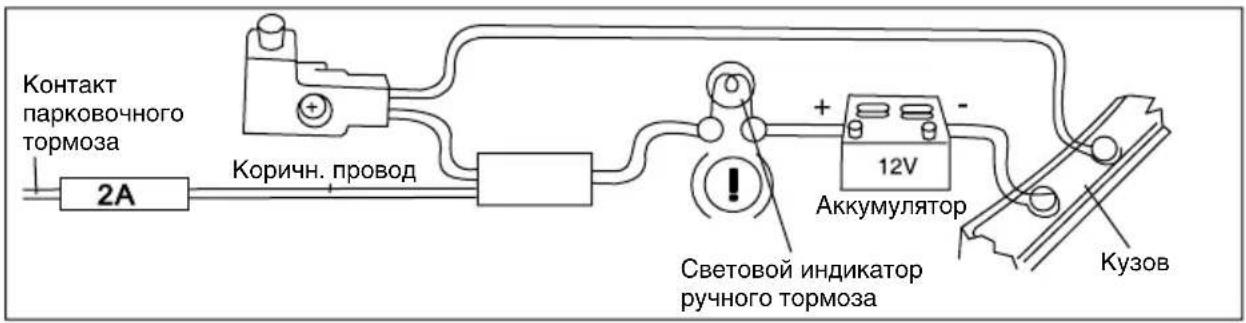

Подключение парковочного провода

Контакт парковочного тормоза 2A Коричн. провод 12V Световой индикатор ручного тормоза Аккумулятор Кузов

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее будет зависеть от движения автомобиля. Когда автомобиль движется вперед, при воспроизведении видео на дисплее отобразится предупредительная надпись, картинка будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.

Элементы управления

Передняя панель

1. Кнопка POWER/MUTE
2. Кнопка MODE
3. ИК-датчик ПДУ
4. Кнопка BAND
5. Кнопка SEEK+
6. Кнопка ОК/Регулятор VOLUME

7. ЖК-дисплей

8. USB-порт

9. Кнопка OPEN
10. Кнопка MENU
11. Кнопка MEM
12. Кнопка SEEK-
13. Аудио-видео (AV) вход

1 23456789 MUTE MODE BAND VOL- OK VOL+ AV IN 10 11 12 13 HYUNDAI 4 x 50 W OPEN DVD DVD MP3 RDS USB

Внутренняя панель

1 2 3 4 5 RESET

1. Слот для карт памяти
2. Кнопка ЕJECT
3. Индикатор состояния панели
4. Кнопка (отверстие) RESET
5. Слот для дисков

При нажатии кнопки RESET все выполненные установки будут удалены из памяти устройства.

Индикатор состояния панели загорается, когда панель опущена, и мигает при снятии панели.

Пульт дистанционного управления

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 MODE BND RDM ENTER STEREO MONO PSCN RPT PTY PROG VOL+ A-B ZOOM AF TA SEEK- I SEL SEEK+ AUDIO GOTO PBC OSD VOL- HYUNDAI

1. Кнопка MODE
2. Кнопка POWER
3. Кнопка курсора ВВЕРХ
4. Кнопка BND/RDM
5. Кнопка ENTER
6. Кнопка курсора ВЛЕВО
7. Кнопка курсора ВНИЗ
8. Кнопка P.SCN/RPT
9. Кнопка PTY/PROG
10. Кнопка P.SCN/RPT
11. Кнопка SEEK-
12. Кнопка AF/TA

13. Кнопка OSD

14. Кнопка ■/PBC

15. Кнопки с цифрами
16. Кнопка
17. Кнопка MUTE
18. Кнопка MENU
19. Кнопка SUB-T
20. Кнопка курсора ВПРАВО
21. Кнопка SETUP
22. Кнопка ANGLE
23. Кнопка INT
24. Кнопка VOL+
25. Кнопка А-В/ZOOM
26. Кнопка SEL
27. Кнопка SEEK+
28. Кнопка VOL-
29. Кнопка AUDIO/GOTO

Замена батареи

1. Извлеките лоток для батареи из корпуса ПДУ.
2. Вставьте одну литиевую батарею типа СР 2025 ЗВ плюсом (+) вверх. Вставьте лоток для батареи в корпус ПДУ.

• Не позволяйте детям играть с батареями.

• Неправильное использование батарей может стать причиной перегрева и разрушения корпуса, что в свою очередь ведет к пожару.
• Утечка батарей может сделать причиной повреждения пульта управления (Срок работы батарей – 6 месяцев при эксплуатации в обычных условиях при комнатной температуре).
• Не закорачивайте батареи. Не бросайте батареи в огонь.
• При использовании ПДУ направляйте его на инфракрасный сенсор передней панели устройства.

Основные операции

Сброс настроек устройства

Включая устройство в первый раз или после замены батареи, Вы должны переуста- новить его. Нажмите кнопку (отверстие) RESET на внутренней панели острым пред- метом (например, шариковой ручкой); будут установлены заводские настройки.

При нарушении работы устройства Вы можете нажать кнопку RESET для сброса пользовательских настроек.

Включение/выключение

устройства

Нажмите любую кнопку на ПДУ или на панели (кроме кнопки OPEN), чтобы включить питание устройства. Нажмите и удерживайте кнопку POWER/MUTE на панели или нажмите кнопку POWER на ПДУ для отключения питания устройства.

Выбор режима работы

Нажимайте кнопку MODE на ПДУ или на панели для выбора режима работы устройства: Радио => Диск => USB => Карта памяти => TV => AV IN.

Режимы Диск, Карта памяти и USB доступны, только когда соответствующий носитель установлен в устройство.

Отключение звука

Нажмите кнопку POWER/MUTE на панели или кнопку MUTE на ПДУ для отключения звука. На дисплее отобразится надпись MUTE. Для включения звука нажмите повторно эту кнопку или регулируйте громкость.

Регулирование громкости

Для регулирования уровня громкости нажимайте кнопки VOL+/VOL- на ПДУ или вращайте регулятор VOLUME на панели.

Регулировка параметров звука

Нажмите кнопку SEL на ПДУ для вызова меню настройки параметров звука: BASS (низкие частоты) => TREBLE (высокие частоты) => BALANCE (баланс между правым и левым динамиками) => FADER (баланс между фронтальным и тыловым динамиками) => EQ (эквалайзер). С помощью кнопок курсора ВВЕРХ/ВНИЗ на ПДУ или регулятора VOLUME на панели выберите параметр для настройки. Нажмите кнопку ENTER или кнопку курсора ВПРАВО на ПДУ или кнопку ОК на панели для входа в выбранный параметр.

С помощью кнопок курсора ВЛЕВО/ВПРАВО на ПДУ или регулятора VOLUME на панели настройте выбранные параметр. Нажмите кнопку SEL на ПДУ для сохранения настройки и возврата к предыдущей странице меню.

При отключении питания устройства кнопкой POWER выполненные настройки будут сохранены. При полном отключении питания (например, при отключении аккумулятора автомобиля) параметры вернутся к заводским значениям. Если в течение нескольких секунд после выбора параметра вы не выполните его настройку, устройство автоматически вернется к предыдущему режиму.

Настройка системы

Нажмите кнопку MENU на панели или на ПДУ для вызова меню настройки системы. С помощью кнопок курсора ВВЕРХ/ВНИЗ на ПДУ или регулятора VOLUME на панели выберите нужную страницу меню. Нажмите кнопку ENTER или кнопку курсора ВПРАВО на ПДУ или нажмите кнопку OK на панели для входа на выбранную страницу. С помощью кнопок курсора ВВЕРХ/ВНИЗ на ПДУ или регулятора VOLUME на панели выберите параметр системы для настройки, затем нажимайте кнопку ENTER на ПДУ или кнопку OK на панели, чтобы настроить параметр.

Нажмите кнопку MENU для возврата к предыдущей странице меню. AUDIO (аудио)

• Bass: Низкие частоты. 10 уровней настройки. Значение по умолчанию - 0.
• Treble: Высокие частоты. 10 уровней на-

стройки. Значение по умолчанию - 0.

• Balance: Баланс между правым и левым динамиками. 10 уровней настройки для левого и правого каналов. По умолчанию правый канал равен левому.
- Fader: Баланс между фронтальным и тыловым динамиками. 10 уровней настройки для тылового и фронтального каналов. По умолчанию тыловой канал равен фронтальному.
- EQ DSP: Режимы эквалайзера FLAT => CLASSICS => POP => ROCK => DSP OFF (отключен).

PICTURE (изображение) (доступен только в режимах Диск/USB/Карта памяти)

• Red: Уровень красного. 50 уровней настройки. Значение по умолчанию - 25.
• Green: Уровень зеленого. 50 уровней настройки. Значение по умолчанию - 25.
• Blue: Уровень синего. 50 уровней настройки. Значение по умолчанию - 25.
• Brightness: Уровень яркости. 50 уровней настройки. Значение по умолчанию - 25.
• Contrast: Уровень контрастности. 50 уровней настройки. Значение по умолчанию - 25.
• Sharpness: Уровень резкости. 15 уровней настройки. Значение по умолчанию - 10.
• Screen: Формат экрана: 16:9 => 4:3 => FULL (полный).
• Color reset: Сброс цветности до исходных значений (выберите YES (да) или NO (нет) с помощью кнопок курсора, нажмите кнопку ENTER на ПДУ или кнопку OK на панели для подтверждения).

EXPERT

• DX: Выбор режима DX (прием как местных, так и удаленных радиостанций) или LOCAL (прием только местных радиостанций).
• Stereo: Выбор режима приема сигнала STEREO (стерео) или MONO (моно).

• Веер: Режим звукового сопровождения нажатия кнопок: 2ND (длительное нажатие) => ALL (любое нажатие) => OFF (нажатия кнопок не сопровождаются звуковым сигналом).

• Subwoofer: Включение (OFF) или отключение (ON) Сабвуфера.

• Loud: Включение (OFF) или отключение (ON) тонкомпенсации (усиления низких частот).
• Backlight: Выбор уровня подсветки экранного меню: HIGH (высокий)/LOW (низкий)/MID (средний).

• OSD color: Выбор цвета экран- ного меню: DARK BLUE(синий)/ VIOLET(фиолетовый)/LIGHT BLUE (голубой). CLOCK (часы)

• Clock: Включение (OFF) или отключение (ON) отображения часов.

• Clock Hour: выберите 12-часовой или 24-часовой режим отображения часов.
• Clock adjust: Установка текущего времени.

Сабвуфер

Подсоедините сабвуфер к соответствующему выходному разъему на задней панели устройства. Для работы сабвуфера требуется внешний усилитель.

Аудио-видеовход

Аудио-видеовход на передней панели предназначен для получения аудио- и видеосигнала с внешнего устройства, подключенного к данному ресиверу.

Операции с радио

Переключение диапазонов

В режиме радио нажимайте кнопку BND/RDM на ПДУ или кнопку BAND на панели для переключения диапазонов в следующем порядке: FM1 - FM2 - FM3 (OIRT) – MW (AM).

Ручной/автоматический поиск каналов

- Ручной поиск каналов: Нажмите и удерживайте кнопку SEEK-или SEEK+ на ПДУ для активации режима ручного поиска. На дисплее отобразится надпись

MANUAL. Нажимайте кнопку SEEK-или SEEK+▶ на ПДУ для изменения частоты вниз/вверх по диапазону.

- Автоматический поиск каналов: Нажимайте кнопки SEEK- ◀◀◀ или SEEK+ ▶▶▶ на ПДУ или нажимайте и удерживайте эти кнопки на панели, устройство выполнит автоматический поиск станций в направлении к низшей или высшей частоте диапазона соответственно и при обнаружении станции начнет ее вещание. Чтобы прервать поиск, нажмите одну из этих кнопок.

Сохранение и вызов радиостанций

- На ПДУ есть 6 кнопок с цифрами, с помощью которых Вы можете сохранять и включать радиостанции в каждом диапазоне (18 FM, 6 AM). Выберите нужную радиостанцию, затем нажмите и удерживайте кнопку с цифрой. Станция будет сохранена в памяти устройства под этой цифрой. Для вызова сохраненной станции нажмите соответствующую кнопку с цифрой.

- На панели устройства есть кнопка MEM/▶II, с помощью которой Вы также можете сохранять станции в памяти устройства. Когда нужная частота будет найдена, нажмите кнопку MEM/▶II, затем с помощью регулятора VOLUME выберите позицию памяти (PRESET 1 - 6) и нажмите кнопку OK для сохранения станции под выбранным номером.

Автоматическое сохранение/сканирование станций

Автоматическое сохранение: При нажатии и удержании кнопки AS/PS на панели, автоматически активируется функция автосохранения радиостанций. Устройство автоматически найдет и сохранит 6 станций в 6 позициях памяти в текущем диапазоне. Чтобы прервать автосохранение, нажмите эту кнопку еще раз.

При автосохранении устройство будет выполнять поиск станций с самым сильным уровнем сигнала, затем станции с более слабым уровнем до заполнения всх позиций памяти.

Сканирование: Выберите диапазон, нажмите кнопку P.SCN/RPT на ПДУ; устройство будет в течение нескольких секунд вещать каждую радиостанцию, сохраненную в текущем диапазоне.

Моно/стерео прием сигнала

В режиме FM-радио нажмите кнопку STEREO/MONO на ПДУ для переключения между моно и стерео режимами. Если принимаемый сигнал слабый, активируйте режим моно для улучшения качества приема сигнала.

Отображение информации на дисплее

В режиме радио нажмите кнопку OSD на ПДУ для отображения режима PTY.

Сервис RDS

Сервис RDS (Система радиоданных) доступен не во всех регионах. Имейте в виду, что если услуга RDS недоступна в Вашем регионе, то данная функция не будет работать.

Функция AF (Альтернативные частоты)

Нажмите и удерживайте кнопку AF/TA на ПДУ или кнопку MENU для активации функции AF. При слабом сигнале функция альтернативных частот позволяет приемнику настраиваться на другие станции с тем же идентификационным кодом, что и текущая станция, но с более сильным сигналом. При этом вместо частоты на дисплее появится название станции.

Индикатор AF на дисплее активен, если идет прием данных RDS. Если в Вашем регионе услуги RDS недоступны, отключите режим AF.

Функция ТА (Traffic Alarm)

Нажмите кнопку AF/TA на ПДУ или нажмите и удерживайте кнопку OK на панели для

включения (либо отключения) функции ТА.

Когда функция ТА включена, устройство автоматически начинает поиск станции, передающей информацию ТА. Если такая информация не найдена, начнется поиск станций, предоставляющих информацию ТР (идентификационные данные радиовещательной станции, передающей информацию о дорожном движении). Если такие станции также не будут найдены, устройство вернется к исходному режиму.

Если принимается станция с информацией ТР, но без информации ТА, индикатор ТР отображается статично, а индикатор ТА мигает; при приеме как информации ТР, так и ТА, оба индикатора отображаются статично.

Если устройство находится в режиме другого источника сигнала, то при поступлении информации о дорожном движении устройство автоматически перейдет в режим радио и начнется трансляция этой информации. По истечении трансляции устройство вернется в исходный режим. Нажмите кнопку AF/TA на ПДУ или нажмите и удерживайте кнопку MODE на панели, чтобы отключить трансляцию информации ТР. Выполните это действие дважды, чтобы отключить функцию TA.

Функция PTY (Тип программы)

Нажмите кнопку PTY/PROG на ПДУ для активации списка типов программ (PTY), затем нажимайте эту кнопку для навигации по списку типов программы. Нажмите кнопку с цифрой на ПДУ для активации поиска программы соответствующего типа. Для остановки поиска нажмите кнопку еще раз. Если программа выбранного типа не была найдена, на дисплее отобразится надпись "PTY NONE" («PTY отсутствует»).

Другие функции

Нажмите кнопку MENU на панели или на ПДУ для вызова меню настройки системы. С помощью кнопок курсора ВВЕРХ/ВНИЗ на ПДУ или регулятора VOLUME на панели выберите страницу меню RDS SETUP. Нажмите кнопку ENTER или кнопку курсора ВПРАВО на ПДУ или нажмите кнопку ОК на панели для входа на выбранную страницу. С помощью кнопок курсора ВВЕРХ/ВНИЗ на ПДУ или регулятора VOLUME на панели выберите параметр системы для настройки, затем нажимайте кнопку SEL на ПДУ или кнопку ОК на панели, чтобы настроить параметр.

Нажмите кнопку ENTER на ПДУ или кнопку OK на панели для подтверждения выполненной настройки, затем нажмите кнопку MENU для возврата к предыдущей странице меню.

RDS SETUP

• TA ALARM/SEEK: В режиме TA SEEK, устройство будет искать станции передающие информацию о дорожном движении; в режиме TA ALARM, поиск не идет, но когда произойдет происшествие или чрезвычайная ситуация на дорогах, то устройство активирует систему передачи этой информации.

- PI SOUND/MUTE: PI sound: Если автомобиль перемещается в критической зоне, может появиться эффект частого переключения между двумя разными радиостанциями, потому что может быть принят другой код PI на той же частоте. Когда в описанной выше ситуации произойдет переключение на другую радиостанцию с другим кодом PI, в течение короткого времени будет слышна трансляция данной радиостанции. PI mute: В описанном выше случае на короткое время звучание будет отключено.

- RETUNE S/L: Retune-S или Retune-L – это выбор временного интервала повторного поиска в режиме TA Seek. Retune S: короткий, интервал поиска в режиме TA SEEK 30 секунд. Retune L: длинный, интервал поиска в режиме TA SEEK 90 секунд. Режим Retune для режима TA активен только для TA SEEK.

- MASK DPI/ALL: После включения режима AF, программа, которую вы прослушиваете, может быть замещена другой программой, которая вещает на той же частоте, чтобы этого избежать активируйте функцию MASK DPI. Так же программа, которую вы

прослушиваете, может быть замещена не только другой программой, которая вещает на той же частоте, но и программой с сильным сигналом, чтобы этого не произошло, активируйте функцию MASK ALL.

• EON TA DX/LOCAL:

EON TA LOCAL (дорожные сообщения местных радиостанций): Если уровень мощности сигнала радиостанции из другой сети вещания меньше определенного порогового уровня, радиоприемник не переключается на эту станцию и пользователь не услышит никаких искажений.

EON TA DX (дорожные сообщения удаленных радиостанций): Переключение на радиостанцию из другой сети вещания, которая передает сообщения о дорожном движении (EON TA), осуществляется на основе информации текущей радиостанции.

- REG ON/OFF: REG ON (вкл): во время поиска AF и TA передач приемник будет настраиваться на те станции, PI-код которых совпадает с кодом текущей станции.

REG OFF (выкл): PI-код будет игнорироваться и будет возможен прием региональных станций.

• TA VOL: Установите уровень громкости сообщений о дорожных движениях, активный по умолчанию. 50 уровней настройки. Значение по умолчанию - 15.

Операции с ТВ-тюнером

• Подсоедините ТВ-антенну к разъему для ТВ-антенны на задней панели устройства. Выберите режим ТВ.
• Для входа в меню ТВ нажмите кнопку MENU. Для выбора страницы меню (Auto Program или Manual Program) нажимайте кнопки курсора ВВЕРХ/ВНИЗ на ПДУ или вращайте регулятор VOLUME на панели. Для входа на выбранную страницу нажмите кнопку OK на панели или кнопку ENTER на ПДУ. Нажимайте кнопки ВВЕРХ/ВНИЗ на ПДУ или вращайте регулятор VOLUME на панели для выбора параметра. Для его

настройки используйте кнопку ENTER на ПДУ или кнопку OK на панели. Нажмите кнопку MENU для возврата к предыдущей странице меню.

AUTO PROGRAM (автонастройка программ)

• System: выберите ТВ-систему (SECAM1/SECAM2/PAL).
  • Audio: выберите систему звука (DK/BG/I).
• Search: выберите для запуска автоматического поиска и сохранения каналов.

MANUAL PROGRAM (ручная настройка программ)

• Storage: выберите номер, под которым будет сохранен найденный канал.
• System: выберите ТВ-систему (SECAM1/SECAM2/PAL).
  • Audio: выберите систему звука (DK/BG/I).
• Channel: выберите номер канала.
• Fine: выполните подстройку качества изображения.
• Memory: выберите ON (запомнить выбранный канал) или OFF (не запоминать выбранный канал).

ТВ-картинка не может отображаться на внешнем мониторе.

Воспроизведение дисков/USB накопителей/карт памяти SD/MMC

Примечания по USB/SD/MMC разъемам

USB: Поддержка формата USB 2.0. Емкость: до 8 Гб.

SD/MMC: Для корректной работы устройства используйте лицензионные карты памяти известных производителей. Избегайте использования нелицензионных карт памяти. Емкость: до 8 Гб.

Загрузка/извлечение диска

- Откройте переднюю панель и вставьте диск в слот маркированной стороной вверх. Диск автоматически загрузится в устройство. Начнется воспроизведение первого

файла на диске или в корневом каталоге. Закройте переднюю панель.

- Чтобы извлечь диск из устройства, откройте переднюю панель и нажмите кнопку ЕJECT. Если диск не достать из слота в течение нескольких секунд, он будет автоматически загружен обратно в слот. При извлечении диска из слота устройство автоматически переключится в другой режим.

Загрузка карты памяти SD/MMC/USB-накопителя

Откройте переднюю панель и вставьте карту памяти SD/MMC в слот для карт памяти. Откройте заглушку USB-порта на передней панели и вставьте USB-накопитель в порт. Режим работы устройства автоматически переключится на MMC/SD или USB. Начнется воспроизведение первого трека на установленном носителе.

Если карта памяти и USB установлены в устройство одновременно, будет активен режим последнего установленного носителя.

Воспроизведение/пауза

Устройство автоматически начнет воспроизведение первого трека, содержащегося на установленном носителе (диск/карта памяти/USB). Для лучшего качества воспроизведения перед выполнением дальнейших операций дождитесь, пока устройство закончит читать установленный носитель. Для приостановки воспроизведения нажмите кнопку ▶ на ПДУ или кнопку MEM▶на панели; нажмите кнопку еще раз для возобновления воспроизведения.

Воспроизведение файлов MP3/DivX/JPEG

После загрузки носителя, на котором содержатся файлы в форматах MP3/DivX/JPEG, на дисплее отобразится следующий интерфейс:

1 2 3 4 5 01. Track.WMA 01. TEST WMA 01. Track.WMA 02. Track.WMA 03. Track.WMA 04. Track.WMA 05. Track.WMA 06. Track.WMA 6 7 8

1. Список папок на носителе
2. Полоса прокрутки
3. Информация о текущем воспроизведении
4. Содержимое текущей папки (текущий файл выделен)
5. Полоса прокрутки
6. Выбор аудиофайлов
7. Выбор файлов с ихображениями
8. Выбор видеофайлов

Используйте кнопки курсора для навигации по интерфейсу, нажимайте кнопку ENTER на ПДУ для подтверждения выбранной опции.

Воспроизведение некоторых AVI-файлов может оказаться невозможным в зависимости от их конфигурации и параметров, а также условий записи. Видеофайлы с расширением AVI объемом более 2 Гб могут воспроизводиться устройством не полностью.

Остановка воспроизведения

При воспроизведении диска/USB/карты памяти нажмите кнопку ■PBC на ПДУ или нажмите и удерживайте кнопку MEM/▶на панели для остановки воспроизведения. Нажмите кнопку ▶ на ПДУ или на панели для запуска воспроизведения. Воспроизведение начнется с того места, на котором оно было остановлено. При двукратном нажатии кнопки ■PBC на ПДУ или двукратном нажатии

и удержании кнопки MEM/ на панели вос- произведение остановится и при дальней- шем запуске начнется с первого трека или главы на носителе.

Выбор треков/глав

Во время воспроизведения нажмите кнопку SEEK- для возврата к началу текущего трека; нажмите эту кнопку дважды для перехода к предыдущему треку. Нажмите кнопку SEEK+ для перехода к следующему треку. Нажмите кнопку с цифрой (0-9) на ПДУ для выбора соответствующего трека/главы.

Нажимайте и удерживайте кнопку или SEEK+▶ для перемотки вперед или назад. Для DVD/VCD дисков скорость перемотки будет увеличиваться при каждом нажатии и удержании кнопки или SEEK+▶. Для возврата к воспроизведению с нормальной скоростью нажмите кнопку▶ на ПДУ или кнопку MEM▶ на панели.

Если при перемотке Вы достигли следующего или предыдущего трека, он начнет воспроизводиться с нормальной скоростью.

Повтор фрагмента (А-В)

Нажмите кнопку А-В/ZOOM, чтобы установить начальную точку фрагмента для повтора. Нажмите кнопку еще раз, чтобы установить конечную точку фрагмента; начнется повторное воспроизведение выбранного фрагмента. Нажмите эту кнопку еще раз для отмены повтора фрагмента.

Повторное воспроизведение

Нажимайте кнопку P.SCAN/RPT, чтобы выбрать режим повторного воспроизведения. В зависимости от воспроизводимого формата режимы воспроизведения могут меняться (повтор трека/главы, повтор папки, повтор всего диска, отмена повтора).

Обзорное воспроизведение

Нажмите кнопку INT на ПДУ, чтобы начать обзорное воспроизведение. Устройство будет последовательно воспроизводить несколько начальных секунд каждого трека. Нажмите кнопку еще раз, чтобы отменить обзорное воспроизведение.

Случайное воспроизведение

Нажмите кнопку BND/RDM, чтобы начать случайное воспроизведение треков/разделов на диске. Нажмите кнопку еще раз, чтобы отменить случайное воспроизведение.

Программирование воспроизведения

• Нажмите кнопку PTY/PROG, чтобы войти в меню программирования воспроизведения.
• С помощью кнопок курсора выберите позицию программы, затем нажимайте кнопки с цифрами, чтобы ввести номер нужного трека/раздела/главы (в зависимости от типа диска).
• Нажмите кнопку ▶ на ПДУ или на панели, чтобы начать воспроизведение программы, или установите курсор на пункт «ПР» и нажмите кнопку ENTER на ПДУ или кнопку OK на панели для запуска программы.
• Установите курсор на пункт «СБРОС», нажмите кнопку ENTER на ПДУ или кнопку ОК на панели, чтобы удалить программу. Нажмите кнопку PTY/PROG, чтобы выйти из режима программирования.

Отображение информации на дисплее

Нажимайте и удерживайте кнопку OSD на ПДУ для отображения различной информации о текущем воспроизведении, такой как номер трека/главы/раздела, оставшееся/истекшее время воспроизведения трека/главы/раздела, общее оставшееся время треков/глав/разделов (в зависимости от типа диска).

Функция РВС (Управление

воспроизведением) (для VCD)

Данная функция доступна только для VCD-дисков, поддерживающих PBC.

Нажмите и удерживайте кнопку STOP/PBC на ПДУ, чтобы включить или отключить PBC. На дисплее отобразится меню разделов, в котором Вы можете выбрать нужный раздел с помощью кнопок с цифрами на ПДУ.

Изменение масштаба

Во время воспроизведения видео или файлов с изображениями нажимайте и удерживайте кнопку А-В/ZOOM на ПДУ для увеличения или уменьшения масштаба изображения в следующем порядке: X2 => X3 => X4 => X1/2 => X1/3 => X1/4 => выключение масштабирования.

Воспроизведение по заданным параметрам

Нажмите и удерживайте кнопку AUDIO/ GOTO; на экране отобразится меню, в котором Вы можете ввести нужные параметры, такие как номер или время трека/главы/ раздела. Используйте кнопки курсора на ПДУ для навигации по меню параметров и кнопки с цифрами для ввода нужных значений. Нажмите кнопку OK на панели или кнопку ENTER на ПДУ, воспроизведение начнется с учетом введенных параметров.

Угол просмотра (для DVD)

Нажмите кнопку ANGLE на ПДУ, чтобы выбрать угол просмотра эпизода. Данная функция доступна только для дисков, содержащих эпизоды, снятые под несколькими углами.

Выбор языка аудио (для DVD)

Нажимайте кнопку AUDIO/GOTO на ПДУ для выбора нужного языка аудио. Данная функция доступна только для дисков, поддерживающих несколько языков аудио.

Выбор языка субтитров (для DVD)

Нажимайте кнопку SUB-T на ПДУ для выбора нужного языка субтитров. Данная функция доступна только для дисков, поддерживающих несколько языков субтитров.

Выбор аудиоканала (для VCD)

Нажимайте кнопку AUDIO/GOTO на ПДУ для выбора нужного аудиоканала: Левый => Правый => Смешанное моно => Стерео.

Меню разделов (для DVD)

Нажмите и удерживайте кнопку MENU на ПДУ, чтобы войти в меню разделов диска. Выберите нужный пункт меню диска с помощью кнопок курсора на ПДУ. Нажмите кнопку ENTER или ▶ на ПДУ или кнопку OK на панели для начала воспроизведения выбранного раздела.

ID3-тэги

Если MP3 файл содержит информацию совместимого формата ID3-tag, эта информация будет отображаться на дисплее.

Настройка системы

Нажмите кнопку SETUP на ПДУ для входа в меню настройки системы; с помощью кнопок курсора ВЛЕВО/ВПРАВО и кнопки ENTER выберите страницу настроек: Системные, Язык, Аудио, Видео, Цифровые. На странице настроек выберите параметр с помощью кнопок курсора ВВЕРХ/ВНИЗ, затем нажмите кнопку курсора ВПРАВО для перехода к списку настроек. С помощью кнопок курсора ВВЕРХ/ВНИЗ выберите настройку. Нажмите кнопку ENTER на ПДУ или кнопку OK на панели для подтверждения.

Системные настройки

СИСТЕМНЫЕ НАСТРОЙКИ

СИСТЕМА ТВ

ЗАСТАВКА

ВИДЕО

ФОРМАТ ТВ

ПАРОЛЬ

ОГРАНИЧ.

ЗАВОДСКИЕ

Система ТВ

Выберите систему ТВ (NTSC, PAL, PAL60, ABTO).

Заставка

Заставка появляется через несколько минут после остановки диска. Исходная установка: Включено.

Видео

Чересстрочная развертка (interlace-S-Video).

Формат ТВ

Выберите режим экрана для просмотра широкоэкранных фильмов.

4:3 PS: Для размера экрана 4:3. Края изображения будут обрезаны.

4:3 LB: Для размера экрана 4:3, сверху и снизу изображения появятся черные полосы.

16:9: Для размера экрана 16:9.

Пароль: Исходный пароль – 0000.

Ограничение

Эта функция предназначена для контроля родителями за содержанием дисков при их воспроизведении и защищает Ваших детей от сцен насилия и эротики. Диск, уровень которого выше, чем установленный с помощью данной функции, не будет воспроизводиться.

Рейтинг диска от 1 до 8:

(1) С высоким уровнем ограничения.

(8) С низким уровнем ограничения.

Исходная установка: 8

Вы можете установить рейтинг

только при выключенной функции пароля.

Ограничения будут действовать только при включенной функции пароля.

Заводские установки

При выборе этого параметра телевизор вернется к исходным заводским установкам.

Установка языка

УСТАНОВКА ЯЗЫКА

MEHIO

ЗВУК

СУБТИТРЫ

МЕНЮ ДИСКА

DIVX [R] VOD

Системный

Выберите язык экранного меню.

Аудио

Выберите язык аудио. Вы также можете выбрать язык из предложенных на DVD диске.

Субтитры

Выберите язык субтитров. Вы также можете выбрать язык субтитров из предложенных на DVD диске.

Меню диска

Выберите язык меню диска.

Аудио настройки

АУДИО УСТАНОВКА

TOH

Тон

Настройте данный параметр с помощью кнопок курсора ВВЕРХ/ВНИЗ.

Настройки видео

НАСТРОЙКИ ВИДЕО

ЯРКОСТЬКОНТРАСТЦВ. ТОНЦВЕТНОСТЬЧЕТКОСТЬ

Настройте нужный параметр изображения с помощью кнопок курсора ВВЕРХ/ВНИЗ: Яркость, Контрастность, Оттенок, Цветность, Четкость.

Цифровые настройки

ЦИФРОВАЯ УСТАНОВКА

ДИН. ДИАПАЗОНРЕЖИМ ЗВУКА

Динамический диапазон

При просмотре в ночное время программ с высоким динамическим диапазоном звука выбор этого режима позволит Вам установить такой формат обработки звука, который позволит сохранить качество и детали звукового сопровождения. Это даст Вам возможность не беспокоить остальных членов семьи и сохранить высокое качество звука.

При выборе пункта "Full", аудио сигнал будет минимальным, при выборе "Off", аудио сигнал будет максимальным.

Режим звука

Выберите канал аудио сигнала: Стерео, Моно левый (левый L), Моно правый (правый R), Смешанный моно (L+R).

Обращение с компакт-дисками

• Не вставляйте в слот для загрузки компакт-диска ничего, кроме компакт-дисков.
• Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут вызвать искажение звука, шумы или повредить проигрыватель.
• Держите диск только за края (как показано на рисунке). Чтобы обеспечить чистоту диска, не прикасайтесь к его поверхности.
• Когда диски не используются, храните их в футлярах.
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли.
• Продолжительное влияние предельных температур (например, при пребывании дисков в автомобиле в летнее время) может деформировать диск.
• Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.
• Не прикасайтесь к записанной поверхности дисков.
• Используйте только традиционные круглые диски диаметром 12 см. Не используйте диски необычной формы и нестандартного размера.

Чистка дисков

Отпечатки пальцев должны быть тщательно стерты с поверхности диска мягкой тканью. В отличие от обычных пластинок, компакт-диски не имеют канавок для сбора пыли и микроскопических частиц грязи, поэтому осторожно вытирайте их мягкой тканью, чтобы удалить частицы грязи.

Вытирайте прямолинейным движением от центра к краю.

Не используйте растворитель, бензин, очиститель пластинок или антистатический аэрозоль для чистки дисков. Такие химические вещества могут повредить его пластиковые поверхности.

Чистка корпуса устройства

Протирайте поверхности устройства мягкой тканью. Не мочите корпус. Если корпус очень загрязнен, используйте ткань, слегка смоченную мыльным раствором, и затем вытрите корпус сухой тканью.

Комплект поставки

1. Ресивер 1 шт
2. Передняя панель ..... 1 шт
3. Защитный футляр.... 1 шт
4. Пульт дистанционного управления 1 шт
5. Комплект ISO-кабелей (A+B) ..... 1 шт
6. Детали для установки: Шестигранная гайка M5 T ..... 1 шт

Ключ-съемник 2 шт
Опорная планка 1 шт
Плоская шайба 1 шт
Декоративкая рамка 1 шт
Пружинная шайба 2 шт
Винт (5X25 мм) 4 шт
Болт.... 1 шт
Резиновая заглушка 1 шт

1. Информация для потребителя..... 1 шт
2. Гарантийный талон ..... 1 шт
3. Инструкция по эксплуатации ..... 1 шт

Руководство по устранению неисправностей

Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру.

Неисправность	Причина Решение
Нет питания	Зажигание машины не включено.	Если источник питания подключен надлежащим образом к выключателю машины, установите ключ зажигания в положение “ACC”.
	Сгорел предохранитель. Замените предохранитель.
Нет звука	Уровень громкости звука установлен на минимум.	Отрегулируйте громкость звука до необходимого уровня.
	Кабель не подключен надлежащим образом.	Проверьте подключение кабеля.
Плохое качество звучания	Угол установки устройства более 30 градусов.	Отрегулируйте угол установки, установив его менее 30 градусов.
	Диск загрязнен или имеет дефект.	Очистите диск или используйте новый диск.
Диск не загружается или не извлекается из устройства	В устройстве уже есть диск.	Извлеките диск из устройства, затем установите новый диск.
	Конденсация влаги.	В течение часа не пользуйтесь устройством, затем повторите попытку.
Устройство не считывает диск	Диск установлен верхней стороной вниз.	Установите диск стороной с маркировкой вверх.
	Диск загрязнен или имеет дефект.	Очистите диск или установите новый.
	Температура внутри автомобиля очень высокая.	Подождите, пока температура не станет нормальной.
Не работают кнопки	Встроенный микрокомпьютер не работает надлежащим образом.	Выполните перезапуск устройство с помощью кнопки RESET.
	Передняя панель установлена некорректно.	Установите заново переднюю панель.
Радиоприемник не работает	Кабель антенны не подключен к устройству.	Подключите к устройству кабель антенны.
Не работаетавтонастройкарадиостанций	Радиостанции имеютслишком слабый сигнал.	Настраивайтесь на станции вручную.

Технические характеристики

Общие

Источник питания 12 В постоянного тока

Максимальная выходная мощность 4 x 50 Вт

Размеры устройства/вес нетто 178 x 50 x 178 мм/1,55 кг

Размеры коробки/вес брутто 280 x 103 x 225 мм/2,25 кг

Диапазон температур -20 ℃ - +60°C

Дисплей

Дисплей Встроенный 3,5-дюймовый TFT

Формат матрицы 16:9

Разрешение экрана 320 (RGB) x 240

Яркость 250 кд/м ^2

Контрастность 500:1

Угол обзора 120°

Стерео FM радио

Частотный диапазон 65.0 - 74.0/87.5 - 108.0 МГц

Сохраняемые станции 18

Используемая чувствительность <15 дБ

MW радио

Частотный диапазон 522 - 1620 кГц

Сохраняемые станции 6

ТВ-тюнер

ТВ система SECAM/PAL

Плеер дисков

Система Дисковая аудио система

Поддержка носителей DVD/DVD±R/DVD±RW, CD/CD-R/CD-RW, USB, SD/MMC

Воспроизведение форматов DVD-video/DVD-audio/SVCD/VCD/HDCD/MP3/CDDA/CD/Picture-CD/Photo-CD/JPEG/MPEG4 (DivX/XviD)

Электронная система стабилизации 8 сек. DVD, 40 сек. Audio-CD, 120 сек. MP3

Угол установки 0 - +/-30

Технические характеристики могут быть изменены заводом-изготовителем без предварительного уведомления. Указанные геометрические размеры имеют приблизительные значения.

АИ49
