Тип продукта	Паровой утюг
Модель	RI-C232
Бренд	Redmond
Мощность	2400 Вт
Материал подошвы	Керамическое покрытие
Объем резервуара для воды	300 мл
Функция парового удара	Да, до 150 г/мин
Постоянная подача пара	До 40 г/мин
Функция разбрызгивания	Да
Система защиты от накипи	Самоочистка, антиизвестковый стержень
Автоматическое отключение	Да, при бездействии
Регулировка температуры	Плавная, с индикацией на ткани
Противокапельная система	Да
Вертикальное отпаривание	Да
Длина шнура	1.8 м
Размеры (ДхШхВ)	290 x 125 x 155 мм
Вес	1.2 кг
Цвет	Белый/фиолетовый
Уход и чистка	Очистка от накипи с помощью функции самоочистки, протирать влажной тканью
Безопасность	Автоматическое отключение, термопредохранитель
Запасные части и ремонт	Съемный резервуар для воды, сменный антиизвестковый стержень, сервисные центры Redmond
Общие сведения	Утюг подходит для всех типов тканей; ручка с мягким покрытием; индикатор нагрева

Часто задаваемые вопросы - RI-C232 Redmond

Как правильно чистить утюг Redmond RI-C232 от накипи?

Используйте функцию самоочистки: наполните резервуар водой, установите максимальную температуру, отключите утюг и держите горизонтально, нажимая кнопку подачи пара. Повторите 2-3 раза.

Почему утюг не нагревается?

Проверьте подключение к сети и включение. Если утюг включен, но не греется, возможно, сработал термопредохранитель из-за перегрева. Дайте ему остыть и попробуйте снова. Если не работает, обратитесь в сервисный центр.

Можно ли использовать водопроводную воду?

Лучше использовать дистиллированную или фильтрованную воду, чтобы уменьшить образование накипи. Водопроводная вода допускается, но приведет к более быстрому образованию накипи.

Как включить вертикальное отпаривание?

Наполните резервуар водой, установите регулятор температуры на отметку с символом пара. Держите утюг вертикально и нажмите кнопку парового удара.

Что делать, если из подошвы капает вода?

Это может быть из-за недостаточной температуры. Убедитесь, что регулятор установлен на правильный режим для ткани. Если проблема остается, очистите утюг от накипи и проверьте противокапельную систему.

Как отключить автоматическое отключение?

Автоматическое отключение отключить нельзя, это функция безопасности. Утюг выключается через 30 секунд в горизонтальном положении и через 8 минут в вертикальном. Чтобы снова включить, просто встряхните или переместите утюг.

Какую максимальную температуру достигает утюг?

Максимальная температура подошвы составляет около 220 °C, что подходит для хлопка и льна.

Можно ли гладить деликатные ткани?

Да, используйте низкую температуру (режим для шелка или синтетики). Рекомендуется гладить деликатные ткани через влажную марлю.

Как заменить антиизвестковый стержень?

Откройте клапан резервуара, извлеките старый стержень и вставьте новый. Заменять стержень рекомендуется каждые 3-6 месяцев в зависимости от жесткости воды.

Почему утюг пахнет при первом использовании?

Это нормально. Новый утюг может выделять запах от нагревательных элементов и смазки. Проветрите помещение и прогладьте ненужную ткань на средней температуре в течение нескольких минут.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RI-C232 Redmond

Руководство по эксплуатации

RUS 7

UKR 16

KAZ 24

ROU 32

EAC

Производитель: «Пауэр Пойнт Инк. Лимитед» №1202 Хай Юн Гэ (В1) Лин Хай Шан Чжуан Сямейлин Футьян, Шеньжень, Китай, 518049. По лицензии REDMOND Индастриал Групп, ЛЛСи Уан Коммерс Плаза, 99 Вашингтон-авеню, сьют 805А, Олбани, Нью-Йорк, 12210, Соединенные Штаты Америки.

Импортер: ООО «АЛЬФА», 198099, г. Санкт-Петербург, ул. Промышленная, д. 38, корп. 2, литера А.

© REDMOND. Все права защищены. 2016

Воспроизведение, передача, распространение, перевод или другая переработка данного документа или любой его части без предварительного письменного разрешения правообладателя запрещены.

СОДЕРЖАНИЕ

МЕРЫ БЕЗОПАСНОСТИ....7

Технические характеристики .....9

Комплектация....9

Устройство модели ....10

I. ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ .....10

II. ЭКСПЛУАТАЦИЯ ПРИБОРА ..... 10

Паровой удар....12

Функция вертикального отпаривания ....12

Система автоотключения ....12

III. УХОД ЗА ПРИБОРОМ ..... 12

Функция самоочистки ....13

IV. ПЕРЕД ОБРАЩЕНИЕМ В СЕРВИСЦЕНТР .....13

V. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА .....14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

A1

A2

Благодарим вас за то, что отдали предпочтение бытовой технике REDMOND.

REDMOND — это качество, надежность и неизменно внимательное отношение к потребностям клиентов. Надеемся, что вам понравится продукция компании и вы также будете выбирать наши изделия в будущем.

Прежде чем использовать данное изделие, внимательно прочитайте руководство по эксплуатации и сохраните его в качестве справочника. Правильное использование прибора значительно продлит срок его службы.

МЕРЫ БЕЗОПАСНОСТИ

• Производитель не несет ответственности за повреждения, вызванные несоблюдением техники безопасности и правил эксплуатации изделия.
• Данный электроприбор предназначен для использования в бытовых условиях и может применяться в квартирах, загородных домах, гостиничных номерах, бытовых помещениях магазинов, офисов или в других подобных условиях непромышленной эксплуатации. Про-

мышленное или любое другое нецелевое использование устройства будет считаться нарушением условий надлежащей эксплуатации изделия. В этом случае производитель не несет ответственности за возможные последствия.

• Перед подключением устройства к электросети проверьте, совпадает ли ее напряжение с номинальным напряжением питания прибора. Эта информация указана в технических характеристиках и на заводской табличке изделия.
• Используйте удлинитель, рассчитанный на потребляемую мощность прибора: несоответствие параметров может привести к короткому замыканию или возгоранию кабеля.
• Подключайте прибор только к розеткам, имеющим заземление, — это обязательное требование электробезопасности. Используя удлинитель, убедитесь, что он также имеет заземление.

REDMOND

• Выключайте прибор из розетки после использования, а также во время его очистки или перемещения. Извлекайте электрошнур сухими руками, удерживая его за штепсель, а не за провод.
• Прибор не должен оставаться без присмотра, пока он присоединен к электросети.
• Во время наполнения резервуара для воды прибор не должен быть подключен к электросети.

STOP

ВНИМАНИЕ! Во время работы прибор нагревается! Не касайтесь руками подошвы утюга во время его работы и сразу после эксплуатации. Используйте только специальные поверхности для глажения. Не оставляйте прибор включенным без присмотра, после использования сразу отключайте его от электросети.

- Не протягивайте шнур электропитания в дверных проемах, вблизи источников тепла, газо-

STOP

вых и электрических плит. Следите за тем, чтобы электрошнур не перекручивался и не перегибался, не соприкасался с острыми предметами, углами и кромками мебели.

ПОМНИТЕ: случайное повреждение кабеля электропитания может привести к неполадкам, которые не соответствуют условиям гарантии, а также к поражению электротоком. При повреждении шнура электропитания во избежание опасности его должен заменить изготовитель или его агент, или аналогичное квалифицированное лицо.

- Перед очисткой или перемещением прибора убедитесь, что он отключен от электросети и полностью остыл. Строго следуйте инструкциям по очистке прибора.

STOP

Запрещается погружать корпус прибора в воду!

• Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, психическими или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании данного прибора лицом, ответственным за их безопасность. Дети должны находиться под присмотром для недопущения игры с прибором.
• Запрещены самостоятельный ремонт прибора или внесение изменений в его конструкцию. Ремонт прибора должен производиться исключительно специалистом авторизованного сервис-центра. Непрофессионально выполненная работа может привести к поломке прибора, травмам и повреждению имущества.

ВНИМАНИЕ! Запрещено использование изделия при любых неисправностях.

Технические характеристики

Модель .....RI-C232

Напряжение 220-240 В, 50 Гц

Мощность...... 2500 Вт

Защита от поражения электротоком ....класс I

Тип управления ......механический

Покрытие подошвы ....керамическое

Покрытие ручки ....прорезиненное

Объем резервуара для воды ....300 мл

Паровой удар ....110 г/мин

Постоянная подача пара 25 г/мин

Сухое глажение ...... есть

Функция самоочистки ......есть

Функция автоотключения ......есть

Защита от накипи ...... есть

Функция «Капля-стоп» ......есть

Индикация ......светодиодная

Габаритные размеры ......287 × 125 × 150 мм

Вес нетто (без воды) ......1,4 кг ± 3%

Длина шнура электропитания ....3 м

Комплектация

Утюг....1 шт.

Мерный стакан ....1 шт.

Руководство по эксплуатации ....1 шт.

Сервисная книжка ....1 шт.

Производитель имеет право на внесение изменений в дизайн, комплектацию, а также в технические характеристики изделия в ходе совершенствования своей про-

дукции без дополнительного уведомления об этих изменениях.

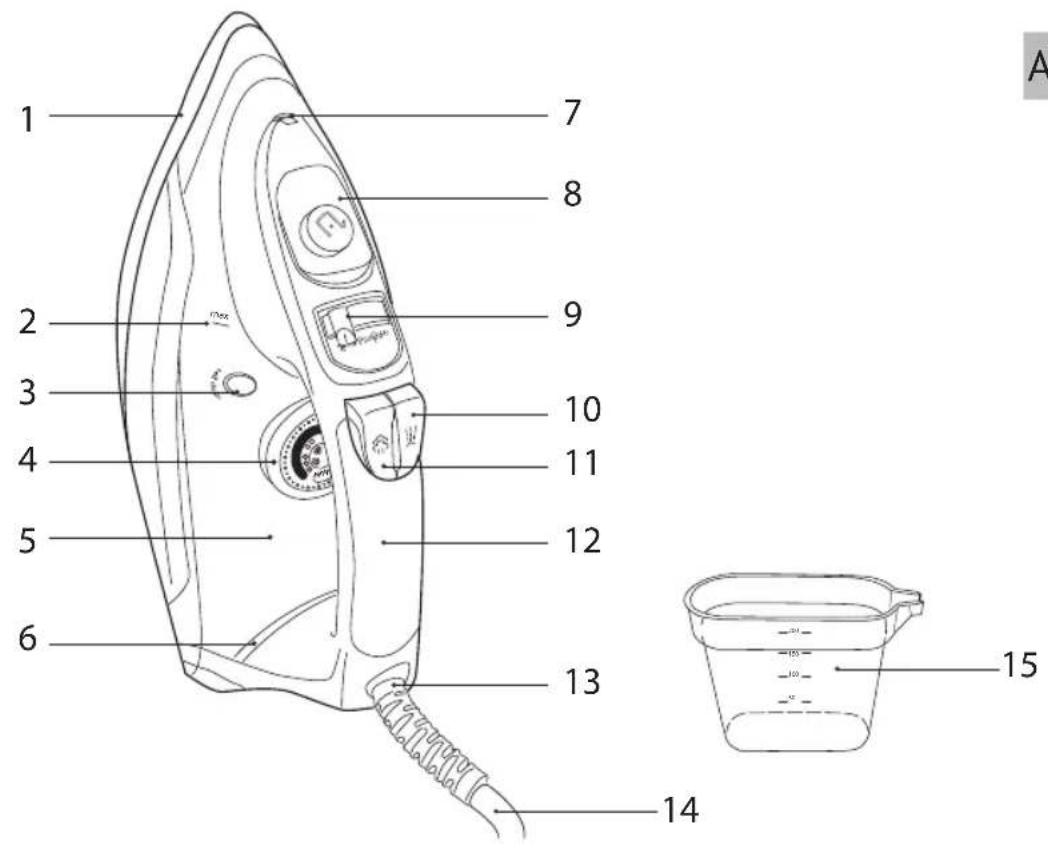

Устройство модели A1

1. Подошва с керамическим покрытием и особым релье- фом для равномерного распределения пара по всей поверхности.
2. MAX – отметка максимального уровня воды в резервуаре (при вертикальном положении утюга).
3. Кнопка «Self Clean» — предназначена для самоочистки утюга от накипи.
4. Регулятор нагрева подошвы.
5. Резервуар для воды.
6. Индикатор работы / нагрева подошвы / автоотключения.
7. Отверстие распылителя воды.
8. Крышка резервуара для воды.
9. Регулятор подачи пара.
10. Кнопка распыления воды.
11. Кнопка интенсивной подачи пара (парового удара).
12. Ручка.
13. Шарнирное крепление шнура — увеличивает срок его эксплуатации и обеспечивает более безопасное использование прибора.
14. Электрошнур.
15. Мерный стакан.

I. ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ

Осторожно достаньте изделие и его комплектующие из коробки. Удалите все упаковочные материалы и рекламные наклейки (при наличии).

Обязательно сохраните на месте предупреждающие наклейки, наклейки-указатели и табличку с серийным номером изделия на его корпусе!

После транспортировки или хранения при низких температурах необходимо выдержать прибор при комнатной температуре не менее 2 часов перед включением.

Полностью размотайте электрошнур. Протрите корпус и подошву утюга влажной тканью. Вытрите прибор насухо.

На некоторые детали нового утюга нанесено защитное покрытие, поэтому при первом включении может появиться неприятный запах. Это временное явление, которое совершенно безопасно для работы прибора и быстро исчезнет.

II. ЭКСПЛУАТАЦИЯ ПРИБОРА

Перед началом использования убедитесь, что выбранная температура и способ глажения соответствуют указаниям на ярлыке изделия (см. таблицу выбора режимов глажения для различных тканей).

Символ на регуляторе нагрева	Положение регулятора температуры	Тип ткани	Рекомендации
Без символа	MIN	Акрил	Гладить с осторожностью. Использование пара является рискованным, возможно вытекание воды из подошвы утога и, как следствие, появление разводов на ткани
		Полиамидные ткани (капрон, нейлон)
		Полиуретан
•	SYNTHETICS	Ацетатные волокна	Ткань лучше гладить по изнаночной стороне, так как она плохо переносит нагрев. Ацетат сохране быстро и почти не нуждается в глажении
		Полиэстер	Рекомендуется гладить через влажную ткань
		Вискоза	При повышенной температуре изменяет цвет, прилипает, твердеет и разрушается, возможна усадка
• •	SILK/WOOL	Шелк	Шелковую ткань лучше не опрыскивать водой, так как от неравномерной влажности возможно образование разводов
		Шерсть	Ткань лучше опрыскивать водой или гладить через влажную ткань. При повышенной температуре возможна усадка
• • •илиMAX	COTTON/LINEN	Хлопок, лен Рекомендуется режим отпаривания

1. Убедитесь, что прибор не подключен к электросети. Переведите регулятор нагрева в положение Min, а регулятор подачи пара — в положение (A2.1-2).
2. Залейте воду в резервуар (A2.3-4). Установите утюг в вертикальное положение.

Прибор предназначен для работы с водопроводной водой. Если в вашем регионе очень жесткая вода, рекомендуется смешивать водопроводную и очищенную воду в пропорции 1:1.

1. Поворотом регулятора температуры установите символ, соответствующий разглаживаемой ткани. Установите регулятор подачи пара в нужное положение (A2.5-6).

ВНИМАНИЕ! Постоянная подача пара происходит только тогда, когда утюг находится в горизонтальном положении, при высокой температуре подошвы. Если регулятор подачи пара открыт (установлен не в положение 🌐) при низкой температуре возможно вытекание воды из отверстий на подошве утюга.

1. Подключите прибор к электросети. Во время нагрева подошвы горит красный индикатор; когда подошва нагреется до заданной температуры, загорится зеленый индикатор (A2.7-8).
2. Для увлажнения ткани нажмите на кнопку распыления воды (A2.9).

ВНИМАНИЕ! Температура пара очень высокая! Во избежание ожогов не допускайте контакта с паром, выходя-

REDMOND

щим из отверстий на подошве утюга. Не отпаривайте одежду на человеке!

1. По завершении работы отключите прибор от электросети, слейте воду, установите регулятор нагрева подошвы в положение Min, а регулятор подачи пара — в положение 🚙️ следуйте указаниям рисунка А2.12-16.

Паровой удар

Паровой удар (предназначен для разглаживания плотных и сильно мнущихся тканей) производится короткими нажатиями кнопки во время глажения. Интервалы между нажатиями на кнопку должны быть не менее 2-3 секунд (A2.11). Функцию парового удара можно использовать при вертикальном отпаривании.

Функция вертикального отпаривания

Данная функция позволяет разглаживать как легкие по структуре ткани (тюль), так и тяжелые (шторы), а также пальто, пиджаки и т. п., не снимая их с вешалки. Расположите утюг вертикально, подошвой в направлении отправляемой ткани. Ведя утюгом сверху вниз, выполните несколько коротких нажатий на кнопку Через каждые 5 нажатий переводите утюг в горизонтальное положение (A2.10).

В приборе реализована автоматическая система «Капля-стоп», предотвращающая протекание воды. Благодаря этому вы можете разглаживать даже самые деликатные ткани без риска повредить их.

Система автоотключения

Функция автоотключения обеспечивает безопасность эксплуатации утюга и позволяет экономить электроэнергию. Если прибор находится в неподвижном состоянии, срабатывает система автоматического отключения:

• для утюга в горизонтальном положении или на боку (при случайном падении) — приблизительно через 30 секунд;
• для утюга в вертикальном положении – приблизительно через 8 минут.

При срабатывании функции автоотключения нагрев подошвы прекратится, прозвучит сигнал, после этого начнет мигать зеленый индикатор нагрева подошвы / автоотключения. Для продолжения работы поднимите утюг за ручку. Зеленый индикатор перестанет мигать, загорится красный индикатор нагрева подошвы. Как только красный индикатор сменится на зеленый, можно возобновить глажение.

III. УХОД ЗА ПРИБОРОМ

Перед очисткой прибора убедитесь, что он отключен от электросети и полностью остыл. Корпус прибора и подошву можно очистить влажной тканью или губкой.

STOP

ЗАПРЕЩАЕТСЯ опускать прибор в воду или промывать под струей воды; использовать для очистки абразивные и спиртосодержащие моющие средства, металлические щетки и т. д.

Функция самоочистки

Данная функция служит для очистки утюга от образовавшейся накипи в соплах подошвы. Рекомендуется проводить процедуру самоочистки 2-3 раза в месяц. Чем жестче используемая вода, тем чаще требуется самоочистка.

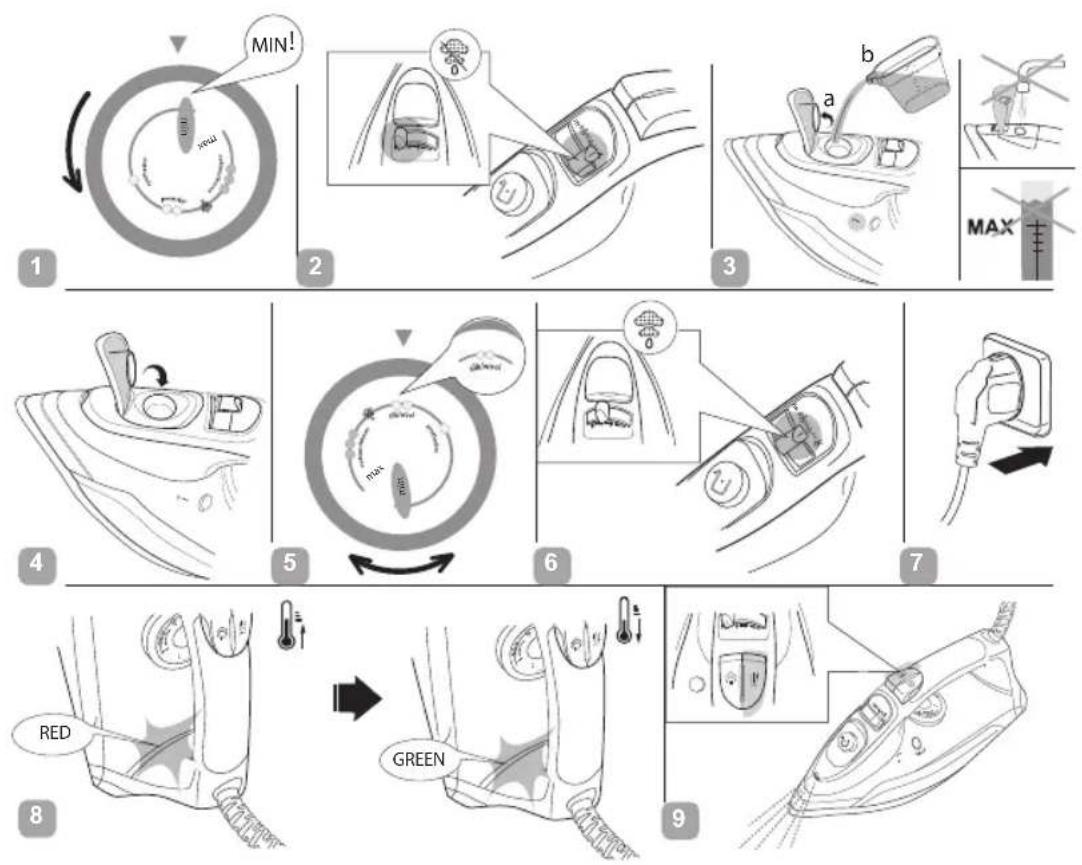

Порядок действий при использовании функции самоочистки изображен на схеме А3:

1. Залейте воду в резервуар до отметки Max.
2. Перекройте подачу пара (прокрутите регулятор пара влево до положения) установите регулятор температуры нагрева подошвы в положение MAX. Подключите утюг к электросети.
3. Когда загорится зеленый индикатор, отсоедините утюг от электросети и поместите его в горизонтальном положении над раковиной.
4. Нажмите и удерживайте кнопку самоочистки (Self Clean), пока выход горячей воды и пара из отверстий подошвы не прекратится. При этом рекомендуется покачивать утюг вперед-назад. Выходящие из отверстий пар и кипящая вода удалят загрязнения.
5. После очистки откройте крышку резервуара для воды и слейте оставшуюся в резервуаре воду. Закройте крышку.
6. Когда подошва остынет, протрите ее поверхность влажной тканью.
7. При сильном загрязнении рекомендуется повторить цикл самоочистки.

ВНИМАНИЕ! Используйте только водопроводную воду.

Хранение и транспортировка

Храните прибор в сухом месте, вдали от нагревательных приборов и прямых солнечных лучей. Чтобы не повредить рабочую поверхность, всегда храните утюг в вертикальном положении. Не допускайте соприкосновения подошвы утюга с металлическими и иными твердыми предметами. Всегда сливайте воду из утюга, чтобы предотвратить образование известковых отложений и загрязнений на внутренней поверхности резервуара.

При транспортировке и хранении запрещается подвергать прибор механическим воздействиям, которые могут привести к повреждению прибора и/или нарушению целостности упаковки.

Необходимо беречь упаковку прибора от попадания воды и других жидкостей.

IV. ПЕРЕД ОБРАЩЕНИЕМ В СЕРВИС-ЦЕНТР

Неисправность Возможная причина Способ устранения
Подошва утюга не нагревается, индикатор нагрева не горит	Прибор не подключен к электросети	Подключите прибор к электросети
	Электророзетка неисправна	Подключите прибор к исправной розетке
Подошва утюга нагревается слабо	Установлена слишком низкая температура нагрева	Вращением регулятора нагрева подошвы утюга установите необходимую температуру
Отсутствует пар Подача пара перекрыта		Установите регулятор пара в необходимое положение
Интенсивность подачи пара недостаточна	В резервуаре слишком мало воды	Наполните резервуар водой как минимум на 1/4
	Регулятор пара стоит в положении слабой подачи пара	Переведите регулятор пара в необходимое положение
	Действует система «Капля-стоп»	Подождите, пока не будет достигнута необходимая температура подошвы утюга
Выходящий из отверстий пар пачкает белье	Вы использовали воду с химическими добавками	Не заливайте в резервуар воду с химическими добавками
	Вы использовали дистиллированную или смяченную воду	Используйте обычную водопроводную воду или смесь из водопроводной и очищенной воды в пропорции 1:1
	Вы не удалили воду из резервуара после предыдущего использования	Проведите самоочистку прибора. Всегда выливайте воду из утюга по окончании работы
Подошва утюга загрязнилась и пачкает белье	Была установлена слишком высокая температура подошвы утюга	Сверьтесь с ярлыками на изделии и таблицей выбора режимов глажения для различных тканей
	Вы недостаточно прополоскали белье или гладите новую одежду, не прополоскав ее	Очистите подошву согласно рекомендациям раздела «Уход за прибором». Прополощите одежду, убедитесь, что на ней не осталось мыла или других чистящих веществ

Неисправность Возможная причина Способ устранения
Из отверстий подошвы утюга вытекает вода	Установлена слишком низкая температура нагрева подошвы	Установите регулятор нагрева подошвы в положение ••• или MAX
	Слишком низкая температура подошвы из-за частого нажатия кнопки интенсивной подачи пара	Увеличьте интервалы между нажатиями кнопки интенсивной подачи пара
На подошве утюга царапины и другие повреждения	Вы поместили утюг на металлическую подставку	Используйте специальные подставки для утюга. Храните утюг в вертикальном положении
	Подошва была повреждена фурнитурой на одежде (заклепки, молнии, пуговицы и т. д.)	В процессе глажения старай-тесь не задевать молнии, заклепки и другие твердые предметы, которые могут повредить подошву утюга

В случае если неисправность устранить не удалось, обратитесь в авторизованный сервисный центр.

V. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На данное изделие предоставляется гарантия сроком на 2 года с момента его приобретения. В течение гарантийного периода изготовитель обязуется устранить путем ремонта, замены деталей или замены всего изделия любые заводские дефекты, вызванные недостаточным качеством материалов или сборки. Гарантия вступает в силу только в том случае, если дата покупки подтверждена печатью мага-

зина и подписью продавца на оригинальном гарантийном талоне. Настоящая гарантия признается лишь в том случае, если изделие применялось в соответствии с руководством по эксплуатации, не ремонтировалось, не разбиралось и не было повреждено в результате неправильного обращения с ним, а также сохранена полная комплектность изделия.

Данная гарантия не распространяется на естественный износ изделия и расходные материалы (фильтры, лампочки, анти-пригарные покрытия, уплотнители и т. д.).

Срок службы изделия и срок действия гарантийных обязательств на него исчисляются со дня продажи или с даты изготовления изделия (в случае, если дату продажи определить невозможно).

Дату изготовления прибора можно найти в серийном номере, расположенном на идентификационной наклейке на корпусе изделия. Серийный номер состоит из 13 знаков. 6-й и 7-й знаки обозначают месяц, 8-й — год выпуска устройства.

Установленный производителем срок службы прибора составляет 3 года со дня его приобретения при условии, что эксплуатация изделия производится в соответствии с данным руководством и применимыми техническими стандартами.

Утилизацию упаковки, руководства пользователя, а также самого прибора необходимо производить в соответствии с местной программой по переработке отходов. Проявите заботу об окружающей среде: не выбрасывайте такие изделия вместе с обычным бытовым мусором.

REDMOND

Вага нетто (без води)....1,4 кг ± 3%

Довжина шнура 3 м

Комплектація

Праска....1 шт.

III. ДОГЛЯД ЗА ПРИЛАДОМ
