РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete Lite 60 Deaf Bonce
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
СЧ-ДИНАМИКИ
- Введение
- Меры предосторожности
- Способы подключения
- Рекомендуемые настройки усилителя, фильтрация
- Технические характеристики
- Размеры
- Комплектация
- Информация о гарантийном сроке, сервисном обслуживании и сроке службы
- Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)
1. ВВЕДЕНИЕ
Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.
Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.
2. МЕРЫ ПРЕДОСТОРОЖНОСТИ
- Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
- Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните изделие в его оригинальной упаковке до начала установки.
- Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его подвижных частей.
- При работе с инструментами соблюдайте технику безопасности.
- Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства аудиосистемы.
- Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и электрических устройств автомобиля.
- Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C (41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
- При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
- Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
- Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
- Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
- Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!
3. способы подключения
Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем.
Различные примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам сопротивления подключения.

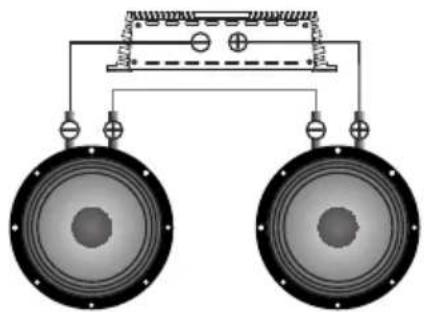

Последовательное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 СЧ | 8 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 СЧ | 12 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 СЧ | 16 Ом |

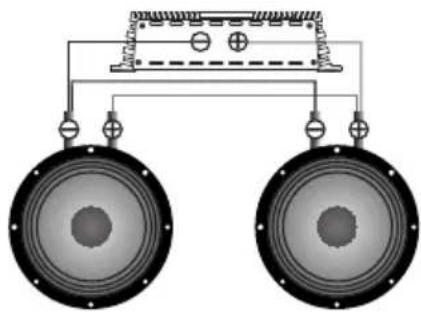

Параллельное соединение динамиков
| Звуковая катушка | Общий импеданс |
| 4 Ом x 2 СЧ | 2 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 3 СЧ | 1,33 Ом |
| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 СЧ | 1 Ом |

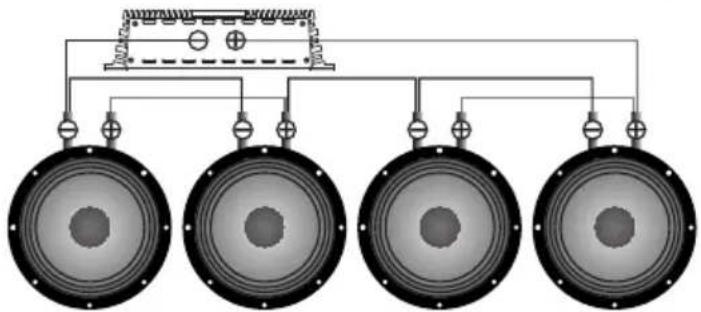

| Звуковая катушка | Общий импеданс |
| 4 Ом x 4 СЧ | 4 Ом |
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук!

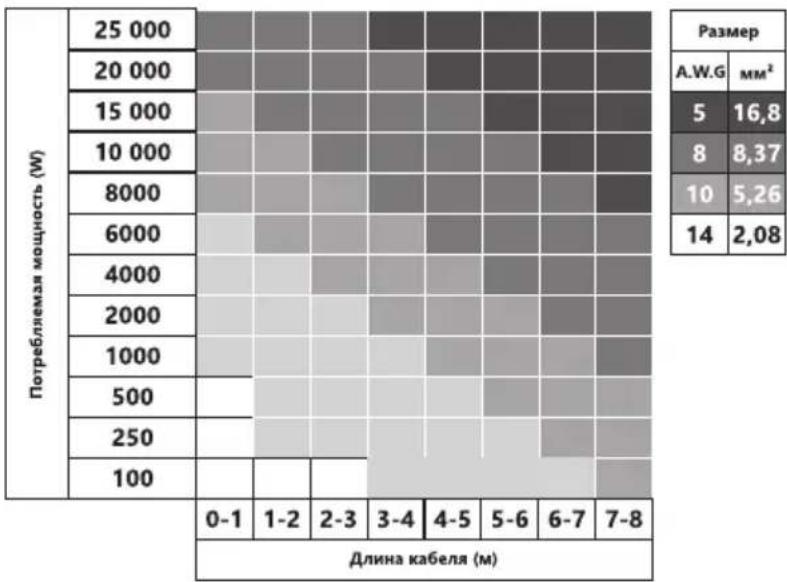

Выбор сечения акустических кабелей
Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.

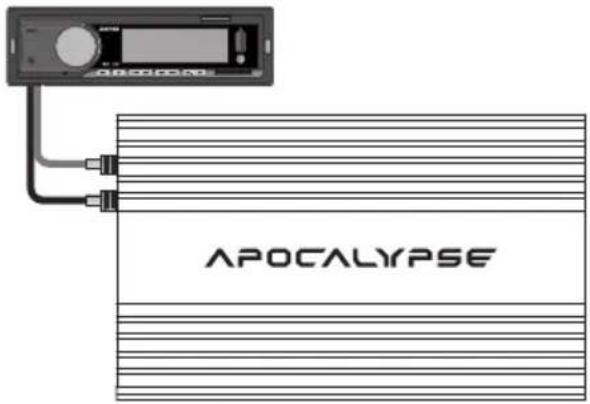

4. РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ УСИЛИТЕЛЯ, ФИЛЬТРАЦИЯ
От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый, неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки. Рекомендуемые настройки усилителя и ГУ: Громкость ГУ не более 80%. Чувствительность усилителя 50%.

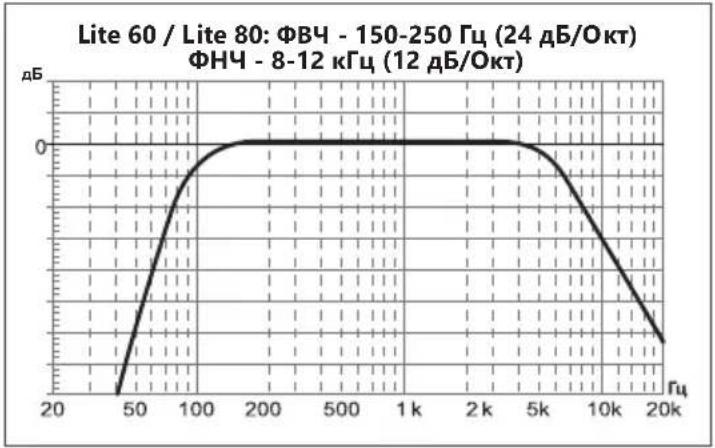

Рекомендуемые настройки фильтров:
Фильтр высоких частот HPF (фильтр, который обрезает все частоты ниже частоты установки фильтра) - 150-250 Гц (24 дБ/Окт) или 250-350 Гц (12 дБ/Окт)
Фильтр низких частот LPF (фильтр, который обрезает все частоты выше частоты установки фильтра) - 8-12 кГц (12 дБ/Окт)
Рекомендуемые усилители: MLA-60.2, MLA-60.4, MLA-70.2XS, MLA-80.4XS, MLA-100.2, MLA-100.4, MLA-150.2XS, MLA-160.2, MLA-160.4.
line
| Γц | ΔB | | ---- | ------ | | 20 | 0 | | 50 | 0 | | 100 | 0 | | 200 | 0 | | 500 | 0 | | 1k | 0 | | 2k | 0 | | 5k | 0 | | 10k | -1 | | 20k | -3 |- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Lite 60 | Lite 80 |
| Размер (Дюйм) | 6,5 | 8 |
| Материал подвеса | Ткань | Ткань |
| Материал диффузора | Прессованная целлюлоза | Прессованная целлюлоза |
| Материал корзины | Штампованная сталь | Штампованная сталь |
| Материал магнита | Феррит | Феррит |
| Мощность RMS (Вт) | 80 | 100 |
| Мощность MAX (Вт) | 160 | 200 |
| Диаметр звуковой катушки (Дюйм) | 1 | 1 |
| Материал намотки катушки | Омедненный алюминий | Омедненный алюминий |
| Диапазон частот (Гц) | 90 - 17 000 | 75 - 15 000 |
ПАРАМЕТРЫ ТИЛЯ-СМОЛЛА
| Impedance (OM) | 4 | 4 |
| SPL (ДБ) | 92,7 | 95 |
| Fs (Гц) | 86 | 72 |
| Vas (Л) | 12,74 | 29,73 |
| Qts | 0,66 | 0,61 |
| BL | 4,48 | 5,39 |
Указанная чувствительность прямо не связана со звуковым давлением, создаваемым в салоне автомобиля, и поэтому не должна использоваться как единственный показатель для сравнения с другими динамиками.
LITE 60


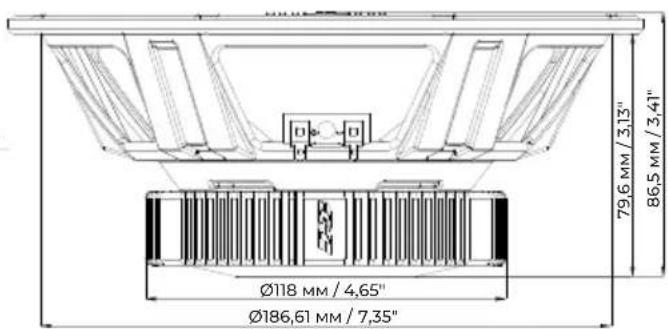

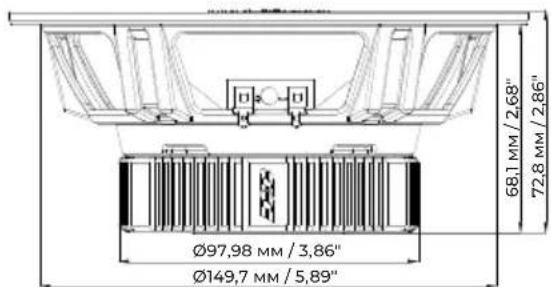

68,1 MM / 2,68" 72,8 MM / 2,86" Ø97,98 MM / 3,86" Ø149,7 MM / 5,89"LITE 80


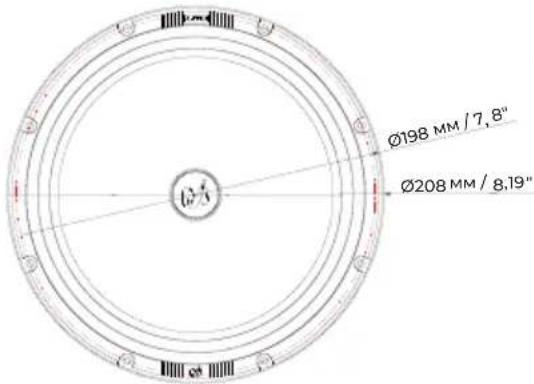

Ø198 MM / 7, 8" Ø208 MM / 8.19"


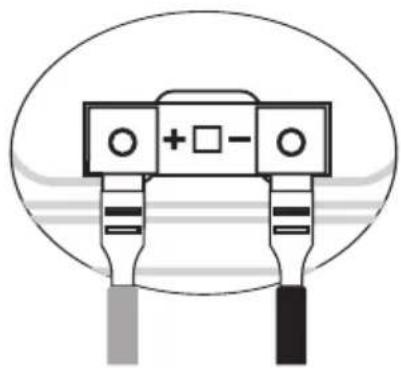

Ø118 MM / 4,65" Ø186,61 MM / 7,35" Ø118 MM / 4,65" Ø186,61 MM / 7,35" 79,6 MM / 3,13" Ø186,61 MM / 3,41"Подключение терминалов
- СЧ-динамик - 2 шт.
- Инструкция пользователя - 1 шт.
- Гарантийный талон - 1 шт.
8. ИНФОРМАЦИЯ О ГАРАНТИЙ Н О М СРОКЕ , С Е РВИС Н О М ОБ СЛ У ЖИВА Н И И И СРОКЕ СЛ У Ж БЫ
Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
Гарантийный срок на товар составляет 12 (двенадцать) месяцев со дня передачитовара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя, при наличии к тому оснований, установленных законом страны потребителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации, включая заводскую упаковку.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.
Срок службы на товар составляет 12 (двенадцать) месяцев со дня передачи товара потребителю (с этого дня считается, что потребитель приступил к эксплуатации товара).
Эксплуатация (в том числе, но не ограничиваясь: использование, как по прямому назначению, так и по любому иному, транспортировка, хранение, изменение/преобразование/модернизирование) товара, равно любой его части (элемента), по истечении срока службы не допускается.
По истечении срока службы товар подлежит утилизации.
9. ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ ЭЛЕКТРОННОГО И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ (ДЛЯ ЕВРОПЕЙСКИХ СТРАН, В КОТОРЫХ ОРГАНИЗОВАН РАЗДЕЛЬНЫЙ СБОРОТХОДОВ)
Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
LITE 60
Производитель: Ningbo Basshead I&E Trading Co., Ltd Произведено в Китае
