Тип продукта	Моноблочный усилитель класса D
Бренд	Deaf Bonce
Модель	Machete MA-2100.1D
Выходная мощность (RMS)	2100 Вт x 1 при 1 Ом
Выходная мощность (RMS)	1050 Вт x 1 при 2 Ом
Выходная мощность (RMS)	525 Вт x 1 при 4 Ом
Частотная характеристика	10 Гц - 250 Гц
Входная чувствительность	0.2 В - 6 В
Соотношение сигнал/шум	> 100 дБ
Фильтр низких частот	Регулируемый 40 Гц - 250 Гц
Сабсонический фильтр	Фиксированный 25 Гц
Усиление баса	0-12 дБ при 45 Гц
Размеры (В x Ш x Г)	2.1 x 7.1 x 14.2 дюйма (53 x 180 x 360 мм)
Вес	6.6 фунтов (3.0 кг)
Напряжение питания	10-16 В постоянного тока (электрическая система автомобиля)
Номинал предохранителя	2 x 40A ATC ножевых предохранителя
Защитные цепи	Термическая, короткого замыкания, перенапряжения, пониженного напряжения
Входные разъемы	RCA линейные входы
Выходные разъемы для динамиков	Двойные зажимы (стабильная работа при 1 Ом)
Дистанционное включение	Да (провод дистанционного управления 12 В)
Охлаждение	Радиатор с вентилятором
Обслуживание	Содержите в чистоте и сухости; периодически проверяйте соединения
Запчасти и ремонтопригодность	Обращайтесь в авторизованный сервисный центр; предохранители заменяемы пользователем

Часто задаваемые вопросы - Machete MA-2100.1D Deaf Bonce

Какова выходная мощность Deaf Bonce Machete MA-2100.1D?

Усилитель выдает до 2100 Вт RMS при 1 Ом, 1050 Вт RMS при 2 Ом и 525 Вт RMS при 4 Ом.

Какое сопротивление выдерживает усилитель?

Он стабильно работает при 1 Ом и предназначен для нагрузок сабвуфера до 1 Ом.

Какой тип усилителя MA-2100.1D?

Это моноблочный усилитель класса D, оптимизированный для высокой эффективности и низких искажений.

Как настроить фильтр низких частот?

Используйте ручку регулировки фильтра низких частот (40 Гц - 250 Гц), чтобы выбрать частоту кроссовера для вашего сабвуфера.

Какой номинал предохранителя рекомендуется?

Усилителю требуются два ножевых предохранителя ATC на 40 А. Никогда не заменяйте на более высокий номинал.

Можно ли мостить каналы с этим усилителем?

Нет, это моноблочный усилитель с одним каналом. Он предназначен для одного сабвуфера или параллельно-последовательной комбинации.

Каковы размеры и вес MA-2100.1D?

Его размеры 2.1 x 7.1 x 14.2 дюйма, а вес составляет приблизительно 6.6 фунтов.

Есть ли функция дистанционного включения?

Да, подключите провод дистанционного управления к источнику с переключением 12 В, чтобы включать/выключать усилитель вместе с головным устройством.

Какие функции защиты включены?

Усилитель включает защиту от перегрева, короткого замыкания, перенапряжения и пониженного напряжения для предотвращения повреждений.

Как чистить и обслуживать усилитель?

Содержите внешнюю поверхность в чистоте с помощью сухой ткани. Убедитесь, что вентилятор охлаждения и радиатор не запылены. Периодически проверяйте плотность соединений проводов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Machete MA-2100.1D Deaf Bonce

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

CAR AMPLIFIERS

1. Введение
2. Меры предосторожности
3. Типовая последовательность установки
4. Выбор сечения силовых и акустических кабелей
5. Схемы подключений
6. Способы подключения
7. Технические характеристики
8. Возможные неисправности и их решения

9. Комплектация

10. Информация по гарантийному и сервисному обслуживанию

11. Информация об утилизации электрического и электронного оборудования (для европейских стран, в которых организован раздельный сбор отходов)

1. В В ЕДЕ Н ИЕ

Благодарим Вас за приобретение продукции Deaf Bonce серии Machete! Наша компания стремится к созданию чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. Пожалуйста, сохраните руководство в надежном и доступном месте.

2. М Е РЫ ПР Е ДОСТОР ОЖ НОСТИ

1. Убедитесь, что ваш автомобиль имеет электросистему напряжением 12V DC с заземлением отрицательного полюса. Перед установкой усилителя в легковые автомобили, грузовики или автобусы проверьте напряжение аккумуляторной батареи.
2. Проверьте состояние бортовой сети Вашего автомобиля, состояние аккумуляторной батареи (АКБ) и генератора. При заведенном двигателе, в зависимости от температуры окружающей среды, напряжение выдаваемое генератором должно быть в пределах от 14 до 14,7 Вольт. Напряжение разомкнутой цепи (НРЦ) батареи должно быть в пределах от 12,5 до 13 Вольт. Убедитесь в том, что номинального тока генератора и емкости АКБ хватит для обеспечения повышенного потребления.
   К примеру, для питания усилителя мощностью 1000 Вт, необходим номинальный ток генератора из расчета 1000 Вт/13 Вольт=77 Ампер. Для более мощного усилителя необходимы более мощный генератор, а так же дополнительный АКБ.
3. Не устанавливайте усилитель в подкапотном пространстве, а также в местах, подверженных воздействию воды, повышенной влажности, пыли или грязи.
4. Никогда не протягивайте кабели снаружи автомобиля, и возле двигающихся частей автомобиля. Это может привести к разрушению изоляционного слоя, короткому замыканию и пожару.
5. Установку усилителя необходимо производить в тех местах автомобиля, где температура составляет от 0°C (32°F) до 55°C (131°F). Усилитель должен находиться в таком месте, где обеспечивается хорошая циркуляция воздуха. Горизонтальное положение усилителя является наилучшим способом установки.
6. В процессе эксплуатации усилитель может нагреваться до 80°C (176°F). Перед тем, как трогать его, убедитесь в том, что он не перегрет, что может быть опасно.
7. Для улучшения охлаждения усилителя, рекомендуется периодически очищать корпус (радиатор) от пыли. При очистке корпуса не рекомендуется использовать сильнодействующие растворители, так как они могут привести к повреждению усилителя. Не используйте сжатый воздух, поскольку внутрь усилителя могут проникнуть твердые частицы. Очистку лучше всего производить влажными салфетками или тканью.
8. Убедитесь в том, что выбранное Вами место расположения усилителя, не нарушает правильную работу механических и электрических устройств автомобиля.
9. Убедитесь в том, что во время установки и подключения аккумулятора, силовые кабели не замкнуты накоротко.
10. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте технику безопасности! Используйте защитные очки и перчатки.
11. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
12. Убедитесь, что все кабели зафиксированы по всей длине. Также убедитесь, что их внешняя защитная оболочка является негорючей. С помощью винтового зажима закрепите положительный и отрицательный кабели рядом с соответствующими клеммами усилителя.
13. Выбирать сечение силового кабеля необходимо в соответствии с мощностью усилителя и данными здесь рекомендациями. Кабели электропитания чрезвычайно важны, так как они напрямую влияют на коэффициент демпфирования системы и качества звука. Кабели, идущие к АКБ необходимо обжимать в медные наконечники при помощи гидравлического пресса, и хорошо закреплять к клеммам АКБ.
14. Во избежание случайных повреждений, храните усилитель в исходной упаковке до начала установки.
15. Используйте качественные медные акустические и силовые кабеля.

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

3. ТИПОВ А Я ПОСЛ ЕДО В АТЕ ЛЬНО СТЬ УСТАНО В КИ

1. Перед установкой усилителя необходимо отключить АКБ от бортовой сети.
2. Для подключения усилителя необходимо пустить кабель питания от места расположения аккумулятора к месту монтажа усилителя. Силовой кабель необходимо выбирать с надлежащим норморазмером AWG (см. таблицу: выбор сечения силовс кабеля)
3. Подсоедините электропитание, соблюдая полярность. Подсоедините все плюсовые клеммы усилителя к кабелям, идущему от плюсовой клеммы АКБ, а минусовые клеммы усилителя к кабелям идущим от минусовой клеммы АКБ.
4. Установите держатель предохранителя для каждого плюсового кабеля не дальше чем 40 см от плюсовой клеммы АКБ, подключите один конец силового кабеля к нему после подключения другого конца к усилителю. Не устанавливайте предохранитель(и).
5. Прокладывайте все сигнальные кабели рядом друг с другом и отдельно от силовых кабелей.
6. Подсоедините провода входа RCA, входной сигнал должен быть между 0.2 В и 6 В.
7. Для подключения питания необходимо использовать специализированные силовые кабели.

8. Хорошо закрепляйте усилитель во время установки в автомобиле. Если усилитель отсоединится во время езды, он может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям. Не рекомендуется прикручивать корпус усилителя непосредственно к металлу, это может привести к нежелательному фону.

9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения был выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохран в держатель предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой кабель к одному контакту лампочки, а второй оставшийся контакт лампочки к плюсовой клемме АКБ.

При правильном подключении лампочка должна кратковременно загореться и погаснуть, теперь можно подключить плюсовой кабель к + АКБ. Если лампочка не гаснет, значит что то сделано неправильно. Это позволит избежать выхода из строя усилителя при переполюсовке и нежелательных искр при подключении. Установите оставшиеся предохранители.

1. Для включения усилителя, необходимо на управляющий вход усилителя (REM) подать положительный потенциал + 12 Вольт через тумблер, либо соответствующий управляющий выход (REMOTE) с головного устройства (ГУ).

2. Индикатор LED на передней панели усилителя загорится синим показывая, что усилитель включен. В случае если индикатор не загорелся перейдите в раздел «Возможные неисправности и их решения» для получения дополнительной информации.

3. Калибровка уровня звука производится путем настройки уровня громкости источника на 3/4 его максимального уровня; затем, путем регулировки уровня входной чувствительности усилителя до тех пор, пока Вы не услышите искажения.

4. ВЫБОР СЕЧЕНИЯ СИЛОВЫХ И АКУСТИЧЕСКИХ КАБЕЛЕЙ

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемого тока.

сечения акустического кабеля

Используйте таблицу ниже, выберите нужное сечение исходя из длинны и потребляемой мощности.

5. СХЕМЫ ПОДКЛЮЧЕНИЙ

Подключите акустические провода от плюсовых и минусовых клемм динамиков, к соответствующим выходам на терминале усилителя, обозначенные SPEAKER, как показано на схеме. Для подключения питания необходимо использовать специализированные силовые провода, предохранитель помещается в держатель и устанавливается в разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным +12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе. Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным GND. Подключите ГУ к низкоуровневым входам усилителя при помощи RCA кабеля.

M A-9 00.1 D, M A-1 600.1D, MA-2 100.1D

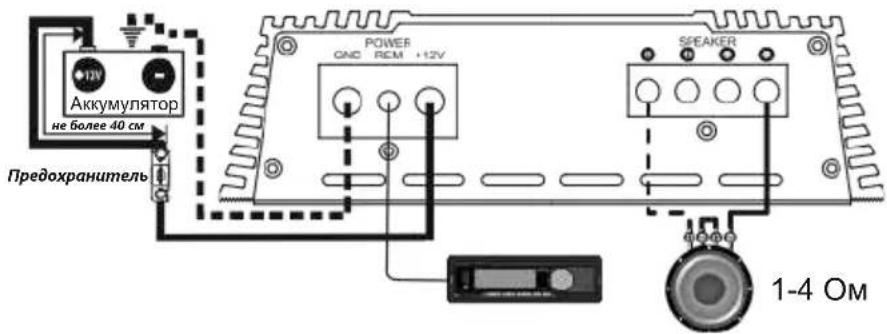

Стандартная схема подключения одноканального усилителя к одному сабвуферу и к АКБ

Шаг 1. Подключите акустический кабель от (+) клеммы усилителя к (+) клемме сабвуфера.

Шаг 2. Подключите акустический кабель от (-) клеммы усилителя к (-) клемме сабвуфера.

Шаг 3. Один конец силового кабеля подключите к (+) клемме АКБ, второй к клемме усилителя, обозначенной +12V. Не забудьте защитить плюсовой силовой кабель предохранителем соответствующего номинала.

Шаг 4. Один конец силового кабеля подключите к (-) клемме АКБ, второй конец силового кабеля заземления подключите к клеммам, обозначенным GND.

Шаг 5. Один конец кабеля подключите к клемме выхода Remote на ГУ, второй конец к клемме усилителя, обозначенной REM.

Аккумулятор не более 40 см Предохранитель POWER GNC RCM +12V SPEAKER 1-4 OM

Внимание!!! Минимально допустимым сопротивлением при подключении является 1 Ом. Для модели MA-900.1D, MA-1600.1D, MA-2100.1D рабочее напряжение составляет 9-15 Вольт.

Стандартная схема подключения одноканального усилителя к ГУ.

Шаг 1. Один конец кабеля RCA подключите к клеммам выходов RCA на ГУ, второй конец к входам RCA на усилителе, обозначенным INPUT.

Шаг 2. Подключите пульт дистанционного управления к соответствующему выходу усилителя, помеченному как REMOTE

Выносной регулятор OUTPUT SAIN SUBSONC RESETE LPF POWER PROTECT

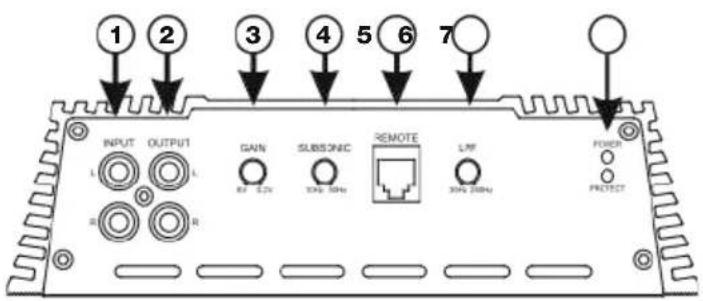

Назначение разъемов и органов управления

MA-900.1D, MA-1600.1D, MA-2100.1D

1 2 3 4 5 6 7 INPUT OUTPUT GAIN SUBSODIC REMOTE LRF POWER PREFLECT R L R RF 2.0V TXN 50Hz 30Hz 50Hz

1. INPUT – RCA разъемы для подключения низкоуровневых источников сигнала, линейные входы RCA
2. OUTPUT – выход низкоуровневых источников сигнала, линейные выходы RCA
3. GAIN – регулировка уровня входного сигнала 0.2 В - 6 В
4. SUBSONIC – фильтр инфранизких частот 10 Гц - 50 Гц (12 дБ/Окт)
5. REMOTE – вход подключения дистанционного регулятора баса
6. LPF – фильтр низких частот 35 Гц - 250 Гц (12 дБ/Окт)
7. POWER – индикатор работы (синий), PROTECT - индикатор защиты (красный)

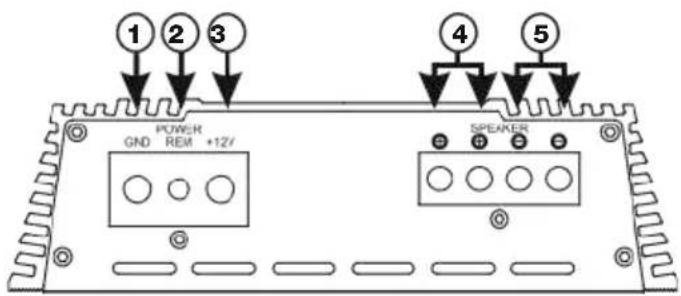

1 2 3 POWER GND REM +12/ SPEAKER 4 5

1. GND - терминал подключения заземления "-"
2. REM – терминал подключения дистанционного включения усилителя
3. +12V - терминал подключения питания (+12B)
4. SPEAKER "+" - терминалы подключения динамиков, плюсовая клемма

5. SPEAKER "-" – терминалы подключения динамиков, минусовая клемма

6. POWER - индикатор питания (синий)

7. Дистанционный регулятор уровня входного сигнала
8. CLIP - индикатор по клиппу (красный)

BASS LEVEL POWER MIN CLIP MAX 1 2 3

6. СПОСОБЫ ПОДКЛЮЧЕНИЯ

СХЕМЫ В К ЛЮ Ч Е Н И Я С А Б В У Ф Е Р О В

Минимальное допустимое сопротивление на выходе усилителя 1 Ом. Используйте данные формулы для расчета сопротивления различных типов соединений.

Последовательное соединение

Полное сопротивление = ΩSub 1 + ΩSub 2 + ΩSub 3 ...

Па раллельное соединение

Полное со противие ние = 1 Sub 11 + 1Sub 12 + 1Sub ·s

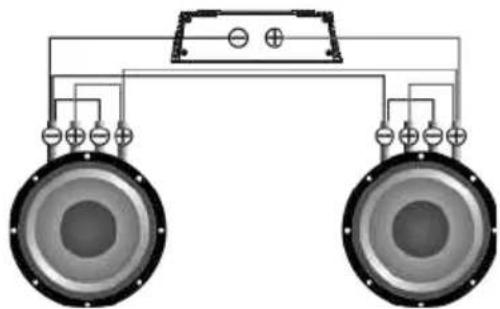

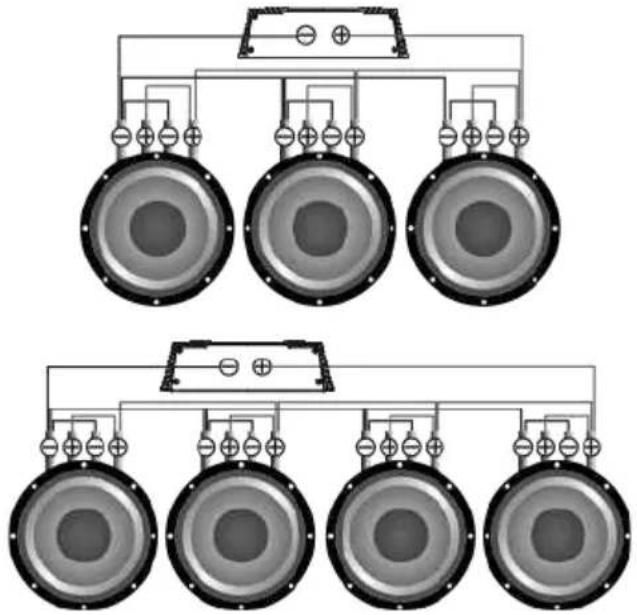

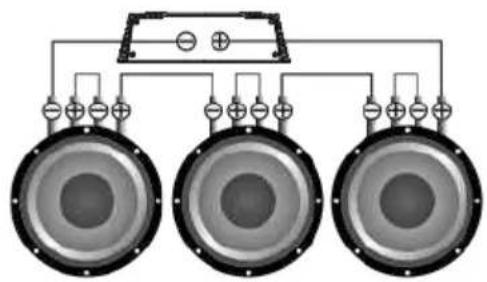

Схемавключения нагрузки сабвуфера

Ни в коем случае не подвергайте усилитель нагрузкам ниже заявленного производителем. Используйте данные схемы для расчета сопротивления различных типов соединений.

Зв у ко вые к а ту ш ки 1 + 1, 2 + 2, 4 + 4 Ом

Са бву фер и меет звуковую ка туш к у D1, D2 или D4.

2+21+1 4+4

Один сабвуфер, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом
4+4 Ом	8 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0.5 Ом
2+2 Ом	1 Ом
4+4 Ом	2 Ом

Сабвуферы последовательно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	1.5 Ом
2+2 Ом	3 Ом
4+4 Ом	6 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	2 Ом
2+2 Ом	4 Ом
4+4 Ом	8 Ом

Сабвуферы последовательно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	4 Ом
2+2 Ом	8 Ом
4+4 Ом	16 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	6 Ом
2+2 Ом	12 Ом
4+4 Ом	24 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	8 Ом
2+2 Ом	16 Ом
4+4 Ом	32 Ом

Сабвуферы параллельно, катушки последовательно

Звуковые катушки	Общий импеданс
1+1 Ом	1 Ом
2+2 Ом	2 Ом
4+4 Ом	4 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0.66 Ом
2+2 Ом	1.33 Ом
4+4 Ом	2.66 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0.5 Ом
2+2 Ом	1 Ом
4+4 Ом	2 Ом

Сабвуферы параллельно, катушки параллельно

Звуковые катушки	Общий импеданс
1+1 Ом	0.25 Ом
2+2 Ом	0.5 Ом
4+4 Ом	1 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0.16 Ом
2+2 Ом	0.33 Ом
4+4 Ом	0.66 Ом

Звуковые катушки	Общий импеданс
1+1 Ом	0.125 Ом
2+2 Ом	0.25 Ом
4+4 Ом	0.5 Ом

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь здравым смыслом и практикуйте безопасный звук.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	MA-900.1D	MA-1600.1D	MA-2100.1D
Мощность RMS 4 Ом*	350 Вт x 1	620 Вт x 1	810 Вт x 1
Мощность RMS 2 Ом*	570 x 1Вт	1040 x 1Вт	1530 x 1Вт
Мощность RMS 1 Ом*	900 Вт x 1	1600 Вт x 1	2100 Вт x 1
Фильтр низких частот	35 - 250 Гц	35 - 250 Гц	35 - 250 Гц
Фильтр инфранизких частот	10 Гц - 50	10 Гц - 50	10 Гц - 50
Крутизна спада	12 дБ/Окт	12 дБ/Окт	12 дБ/Окт
Диапазон частот	10 - 250 Гц	10 Гц - 250	10 Гц - 250
Входная чувствительность	0.2 - 6 В	0.2 - 6 В	0.2 - 6 В
Сигнал/Шум	> 85 дБ	> 85 дБ	> 85 дБ
Коэффициент демпфирования	> 200	> 200	> 200
Входной терминал подключения	4 AWG (21.2 мм2)	4 AWG (21.2 мм2)	0 AWG (53.5 мм2)
Выходной терминал подключения	8 AWG (8.37 мм2)	8 AWG (8.37 мм2)	8 AWG (8.37 мм2)
Рабочее напряжение	9 - 15 В	9 - 15 В	9 - 15 В
Минимальное допустимое сопротивление нагрузки	1 Ом	1 Ом	1 Ом
Размеры (ДхШхВ мм)	227.2 x 193 x 53.3	327.2 x 193 x 53.3	477.2 x 193 x 53.3
Размеры (ДхШхВ дюймы)	8.94 x 7.59 x 2.09	12.88 x 7.59 x 2.09	18.78 x 7.59 x 2.09

*Номинальная мощность RMS при напряжении 14.4 В, THD 1%

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХРЕШЕНИЯ

RU

Усилители Deaf Bonce являются высококачественными и технически совершенными продуктами, и зачастую проблемы возникают из-за неправильной эксплуатации, подключения неисправных компонентов или нехватки питания бортовой сети.

1) Усилитель не включается.

Решение проблемы: проверьте все контакты и наличие на клеммах усилителя 9-15 Вольт. Проверьте, подается ли на управляющий входуисилителя "REM" положительный потенциал 12 Вольт.

2) Усилитель включается, но уходит в защиту (загорается индикатор защиты)

Решение проблемы: проверьте, нет ли короткого замыкания (КЗ) на выходе усилителя, к которому подключены сабвуферы. Убедитесь в правильности коммутации катушек сабвуфера, номинальное сопротивление катушек не должно быть ниже допустимого номинального сопротивления нагрузки усилителя. Проверьте напряжение питания усилителя, оно должно находиться в пределах 9-15 Вольт.

3) Усилитель включается, но на большой громкости уходит в защиту. Решение проблемы: возможно, не хватает питания усилителю. Убедитесь в том, что номинального тока генератора и емкости АКБ достаточно для питания данного усилителя. Проверьте, не перегрет ли усилитель. Проверьте сопротивление нагрузки.

4) Усилитель включается, но нет звука в сабвуфере.

Решение проблемы: проверьте правильность подключения усилителя, целостность межблочного кабеля, ГУ или сабвуфера.

9. КОМПЛЕКТАЦИЯ

1. Усилитель - 1 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.
4. Монтажный комплект - 1 шт.
5. Выносной регулятор - 1 шт.

10. И Н Ф ОРМАЦ И Я ПО ГАРА Н Т ИЙНОМ У И С Е РВИСН О МУ ОБС Л У ЖИВАН И Ю

Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.

Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар уже не на гарантии, он будет отремонтирован за счет покупателя.

Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и внимательно прочитайте гарантийный талон.

Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без предварительного уведомления.

11. И Н Ф ОРМАЦИЯ ОБ УТИЛИ З АЦИИ ЭЛЕ К ТРИЧЕ С КОГО И ЭЛЕ К Т РОННО Г О ОБОРУ Д О ВАНИЯ (Д Л Я ЕВРОП Е ЙСКИХ СТ Р АН, В КОТО РЫХ ОРГА Н ИЗОВА Н Р А ЗДЕЛЬ НЫЙ СБОР ОТ Х ОДОВ)

Продукты с маркировкой "перечеркнутый крест-накрест мусорный контейнер на колесах" не допускается выбрасывать вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Д получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на здоровье.
