Tip produs	Încălzitor instantaneu de apă și boiler
Marcă / Model	N'oveen IWH560
Tensiune	220-240 V / 50 Hz
Consum de putere	3000-3600 W
Debit	2-2,5 l/min
Presiune de lucru	0,04-0,6 MPa
Dimensiuni produs (L x A x Î)	18,5 x 6 x 21,5 cm
Dimensiuni cutie	26 x 31,5 x 12 cm
Greutate netă	1,03 kg
Greutate brută	1,39 kg
Metode de instalare	Montat pe perete sau pe masă; orientare orizontală obligatorie
Control temperatură	Pârghie cu rotație de 150°; zone cald (60°), rece (60°), fără apă (30°)
Afișaj digital	Afișează temperatura de încălzire și starea de funcționare; se oprește în zona de apă rece
Compatibilitate cap de duș	Adaptor pentru cap de duș (model IWH850, dar compatibil cu adaptorul inclus)
Curățare aerator	Deșurubați și clătiți; utilizați un ac pentru depuneri persistente
Curățare țeavă de încălzire	Deschideți capacul de capăt, periați ușor cu o periuță de dinți, clătiți; deconectați alimentarea mai întâi
Caracteristici de siguranță	Necesită priză cu împământare; nu utilizați prelungitoare; oprire automată dacă presiunea este prea scăzută; protejați de îngheț
Utilizare prevăzută	Doar pentru uz interior; nu pentru exterior sau medii cu îngheț
Accesorii incluse	Duză, piuliță de conectare, șuruburi, cablu de alimentare, furtun flexibil metalic (pentru montare pe masă)

Întrebări frecvente - IWH560 N'oveen

De ce nu se încălzește apa?

Verificați dacă alimentarea este conectată și presiunea apei este de cel puțin 0,04 MPa. Dacă presiunea este prea scăzută, încălzitorul nu se va activa. De asemenea, asigurați-vă că pârghia este întoarsă către zona de apă caldă.

De ce temperatura apei este prea scăzută?

Temperatura apei poate fi scăzută dacă debitul este prea mare sau tensiunea este scăzută. Reduceți debitul rotind ușor pârghia spre rece sau verificați tensiunea (ar trebui să fie 220-240 V).

De ce nu se aprinde afișajul de temperatură?

Afișajul se aprinde doar când pârghia este în zona de apă caldă și presiunea apei este suficientă. Dacă rămâne stins, verificați presiunea apei (minim 0,04 MPa), inspectați circuitul sau contactați service-ul pentru o posibilă defecțiune a robinetului.

Pot instala încălzitorul în exterior?

Nu. Acest produs este conceput doar pentru uz interior. Nu instalați în locuri unde apa poate îngheța, cum ar fi casele de vară iarna. Deconectați alimentarea dacă există risc de îngheț.

Care este orientarea corectă de instalare?

Încălzitorul trebuie instalat orizontal (paralel cu suprafața mesei) atât pentru modelele montate pe perete, cât și pe masă. Acest lucru asigură imersarea completă a elementului de încălzire în apă. Consultați diagramele din manual.

Cum curăț aeratorul?

Deșurubați aeratorul de la duză, clătiți-l sub apă de înaltă presiune. Dacă este înfundat, utilizați un ac pentru a îndepărta depunerile. Deconectați alimentarea înainte de curățare.

Cum curăț țeava de încălzire?

Deschideți capacul de capăt drept, periați ușor tubul de încălzire cu o periuță de dinți, apoi clătiți cu apă. Deconectați întotdeauna alimentarea înainte de curățare.

Ce ar trebui să fac dacă siguranța se declanșează în timpul încălzirii?

Aceasta indică un circuit electric suprasolicitat. Încălzitorul necesită un circuit dedicat. Contactați un electrician calificat pentru a verifica circuitul și a se asigura că poate suporta sarcina de 3000-3600 W.

Pot folosi un prelungitor?

Nu. Încălzitorul trebuie conectat direct la o priză cu împământare. Nu utilizați prelungitoare sau adaptoare multiple.

De ce presiunea apei pare scăzută la ieșire?

Presiunea scăzută la ieșire poate fi cauzată de un filtru de intrare înfundat. Verificați și curățați filtrul. Dacă problema persistă, presiunea de alimentare cu apă poate fi prea scăzută (sub 0,04 MPa).

MANUAL DE UTILIZARE IWH560 N'oveen

Mulțumim pentru achiziționarea încălzitorul instant electric de apă N'OVEEN.

Înainte de utilizare, vă rugăm să citiți cu atenție aceste instrucțiuni și să le păstrați pentru referințe viitoare.

POLSKI....s.4

ENGLISH....p. 10

DEUTSCH....s. 16

ESPAÑOL....p.23

PORTUGUÊS....p.30

SLOVENČINA....s.36

ČEŠTINA......s.42

Utilizarea la temperaturi de îngheț * sau asamblarea incorectă poate duce la RISC în INCENDIU! Tine minte! Dispozitivul trebuie montat vertical și orizontal ** (în funcție de model)

* În timpul temperaturilor care permit înghețarea în cameră, în special în locurile sezoniere, cum ar fi casele de vară sau grădini, deconectați dispozitivul de la sursa de alimentare cu energie electrica. Dispozitivul nu poate funcționa la temperaturi de îngheț. ** Datorită încălzirii rapide a încălzitorului la o temperatură mai mare de 500 ° C, este foarte important să instalați dispozitivul în conformitate cu instrucțiunile (vertical și orizontal - în funcție de model), astfel încât încălzitorul să fie complet scufundat în apa curentă.

• Produsul este potrivit numai pentru uz în interiorul încăperilor.
• Când utilizati pentru prima dată, vă rugăm să scurgeți mai întâi apa, apoi conectați alimentarea cu energie electrică.
• Temperatura apei de ieşire trebuie să fie sub 60 de grade Celsius
• leşirea de apă din gâtul de scurgere nu trebuie conectată la niciun element de capăt suplimentar, alt robinet sau presetupă!
• Aeratorul trebuie curățat regulat, alimentarea electrică trebuie deconectată în timpul curățării, fiți foarte atenți.
• Pentru a evita pericolul, nu spălați bateria electrică sub apă curentă, folosiți doar o cârpă ușor umezită.
• Dacă dispozitivul este utilizat în încăperi în care apa poate îngheța periodic în instalație, acesta trebuie deconectat de la sursa de alimentare electrică, de fiecare dată.
• Asigurați-vă că încălzitorul este conectat la priză cu împământare, în caz contrar, nu utilizați acest dispozitiv. Nu utilizați prelungitoare pentru a conecta bateriei.
• Încălzitorul necesită o presiune de apă de 0,04MPa-0,6MPa.

• Setați butonul în zona apei reci pentru 5 secunde după fiecare utilizare pentru a evita opărirea mâinilor în cazul utilizării următoare, și acest lucru poate, de asemenea, prelungi efectiv durata de viață a elementului de încălzire.

• Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de personalul calificat sau de un centru de service specializat.

• Când utilizati încălzitorul electric, nu utilizati alte aparate electrice conectate la același circuit electric cu putere mare (de ex. aer condiționat, aragaz cu inducție, ceainic electric etc.). Priza nu trebuie conectată la alte terminale însărcinate puternic.
• Acest dispozitiv nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care sunt supravegheați sau au primit instrucțiuni cu privire la utilizarea dispozitivului de către o persoană responsabilă pentru siguranța acestora.
• Copiii trebuie supravegheati pentru a se asigura că nu se joacă cu dispozitivul.

Pregătire pentru montaj

Deoarece puterea bateriei este mare, trebuie să verificați siguranța. Sarcina maximă a siguranței trebuie să satisfacă curentul nominal al bateriei. Asigurați-vă că în baza prizei electrice se află firul de împământare.

Înainte de utilizare trebuie să verificați, dacă tensiunea reală corespunde tensiunii marcate pe baterie. Dacă nu sunteți sigur cu privire la acești parametri, contactați un electrician calificat pentru a verifica instalația electrică.

Metode de montaj

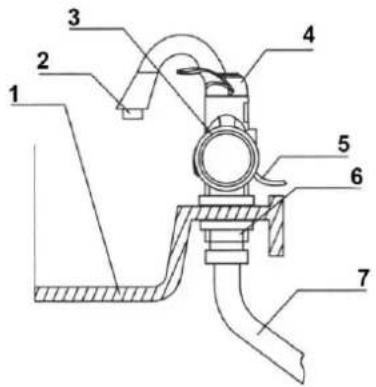

1. Metoda de montaj aplicat este prezentată în Figura 1:

1

1 Aerator
2 Carcasă
3 Manetă reglare apă
4 Alimentare cu apă
5 Piuliță de conectare
6 Şuruburi de conectare
7 Cablu de alimentare
8 Chiuvetă

1. Metoda de montare în poziție verticală este prezentată în Figura 2:

2

4 Manetă reglare apă

5 Cablu de alimentare

6 Piuliță de coenctare

7 Furtun metallic, flexibil

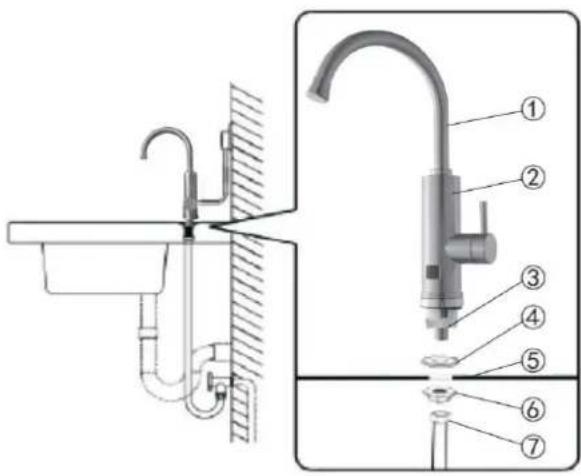

Model IWH850:

1. Robinet

2. Corp principal

3. Dop de evacuare inferior

4. Inel de cauciuc

5. Chiuvetă

6. Piuliță de siguranță

7. Alimentare cu apă

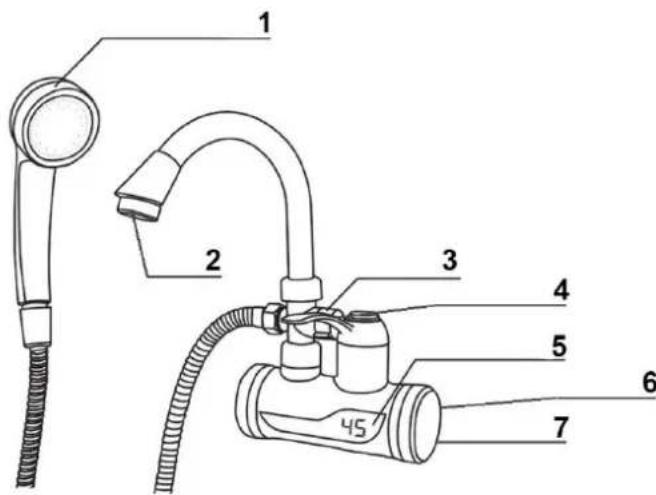

8. Modalitate de montaj a bateriei de duş cu pară Figura 3:

3

1 Pară duş

2 Aerator

3 Adaptor

4 Manetă reglare temperatură

5 Afişaj LED

6 Cablu de alimentare

7 Alimentare cu apă

Montajul bateriei pas cu pas:

1. Verificați dacă aveți supapă de siguranță în sistemul de apă, care ar trebui să fie amplasată în fața bateriei, dacă nu sunteti sigur, contactați service-ul sau o persoană cu autorizațiile corespunzătoare.
2. Dacă bateria necesită fixare (Fig. 2 și 3), montați-o așa cum se arată în imagine. Asigurați-vă că este forte bine fixată după montaj.
3. Verificati dacă toate conexiunile sunt bine strânse.
4. Rotiți mânerul de reglare și scurgeți apa, verificați dacă componentele nu prezintă scurgeri. Dacă nu există scurgeri, treceti la pasul următor - instalarea circuitului
5. Conectați încălzitorul la sursa de alimentare, fixați cablul pe perete cu o clemă pentru cablu (nu deteriorati linia de alimentare).
6. Rotiți mânerul de reglare către zona de apă fierbinte, afișajul digital va arăta temperatura - va începe încălzirea apei. Rotiți mânerul de reglare către zona cu apă rece, afișajul se stinge - apa nu este încălzită.
7. Dacă aveti nelămuriri, vă rugăm să contactati service-ul.

IMPORTANT!

Pentru a asigura nivelul corect al apei în camera, cu încălzitor, dispozitivul trebuie instalat orizontal.

1. Manetă reglare temperatură apă

Așa cum este arătat în imagine, maneta are un interval de rotație de 150°, zona de apă fierbinte este de 60°, zona de apă rece este de 60°, zona de mijloc de 30° înseamnă lipsă apă.

Robinetul funcționează prin încălzirea apei curgătoare, cu cât debitul de apă este mai mare, cu atât temperatura este mai scăzută. Este suficient să mutați ușor maneta în zona de apă fierbinte și robinetul se va deschide, apa curentă va fi încălzită.

2. Utilizarea apei prin para de duş

Pentru a utiliza bateria de duș, scoateți adaptorul Fig. 3, apa din baterie va fi îndreptată către para de duș, pentru a opri apa apăsați adaptorul.

3. Afişaj temperatură

Afişajul arată temperatura de încălzire a apei și starea de funcționare a bateriei - încălzire / lipsă încălzire. Temperatura apei în sine poate diferi de cea afişată pe afişaj. Mutarea manetei în zona de apă rece va dezactiva afişajul.

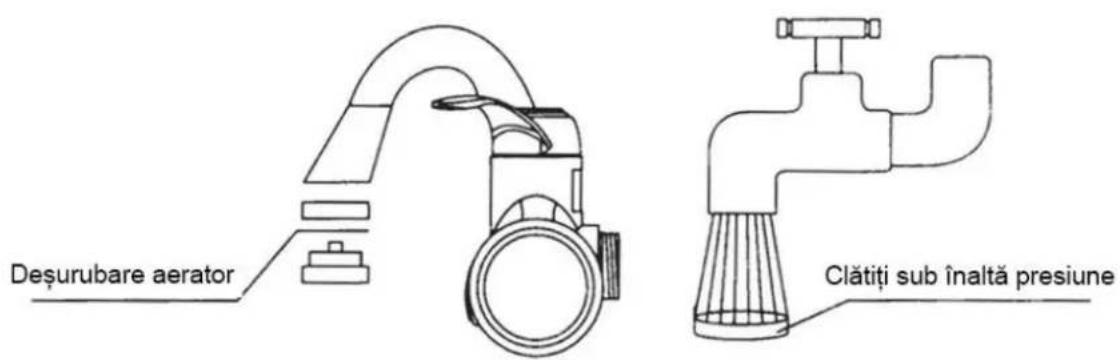

4. Curățarea aeratorului

Deşurubați aeratorul, clătiți-l cu apă sub înaltă presiune, dacă nu puteți curăța astfel interioarul aeratorului, folosiți un ac.

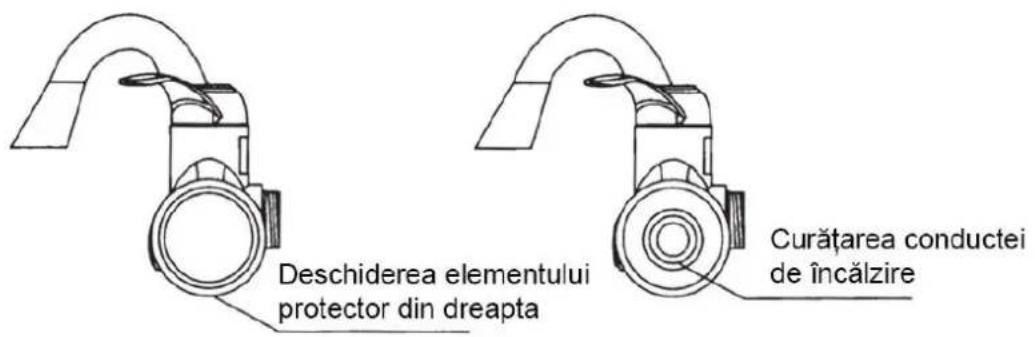

5. Curățarea conductei de încălzire

Deschideți elementul protector, spălați ușor tubul cu de ex. o periuță de dinți și apoi clătiți-l cu apă așa cum este arătat în figura de mai jos. Țineți minte că înainte de curățare, trebuie să deconectați bateria de la sursa de alimentare!

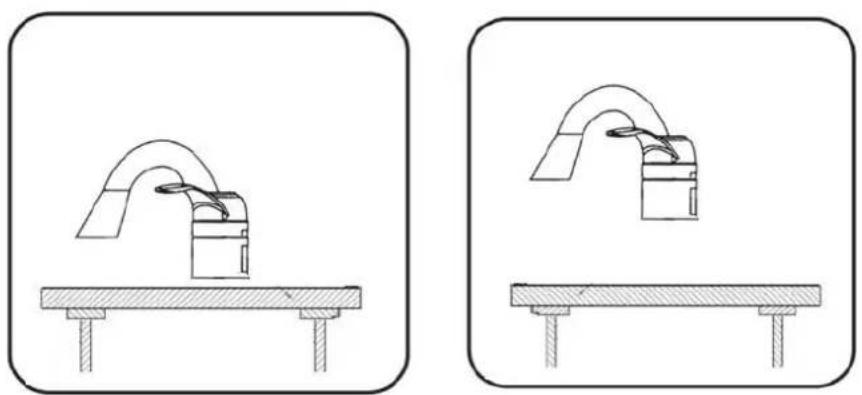

6. Acordati atenție poziției orizontale corecte a încălzitorului electric.

Bateria trebuie montată paralel cu blatul mesei, acest lucru se aplică atât modelelor cu montaj stativ, cât și modelelor cu montaj aplicat.

Problema	Cauza	Soluția
Apa nu se încălzește.	Lipsă alimentare sau presiunea apei este prea mică.	Verificați sursa de alimentare, presiunea minimă nu trebuie să fie mai mică de 0,04MPa.
Temperatura apei este prea scăzută.	Presiunea apei este prea mare sau tensiunea este prea mică.	Reduceți debitul de apă, verificați tensiunea.
Temperatura ridicată a apei, presiunea scăzută a apei la scurgere.	Blocarea orificiului de intrare sau presiunea scăzută a apei.	Verificați și îndepărtați murdăria de pe filtrul de admisie, dacă problema persistă, atunci presiunea apei este prea mică.
Nu funcționează afișajul temperaturii.	Presiunea apei este prea scăzută, defectarea circuitului sau bateria este defectă.	Setați presiunea corectă a apei, verificați circuitul, contactați service-ul.
În timpul încălzirii, siguranța curentului se întrerupe	Este supraîncărcat circuitul electric la care este conectat încălzitorul	Contactați un electrician.
