PTL 1002 - Încălzitor de apă instant și încălzitor de apă N'oveen - Manual de utilizare gratuit

Marca	N'oveen
Model	PTL 1002
Tip produs	Încălzitor instantaneu de apă (montat pe baterie)
Tensiune	220-240 V / 50 Hz
Consum de energie	3000-3600 W
Debit	2-2.5 L/min
Presiune de lucru	0.04-0.6 MPa
Dimensiuni produs	14.5 x 14.5 x 26.5 cm
Dimensiuni ambalaj	21 x 29.5 x 12 cm
Greutate netă	0.7 kg
Greutate brută	1.01 kg
Instalare	Montat pe perete sau pe suport; trebuie montat orizontal (paralel cu suprafața mesei) pentru funcționare corespunzătoare.
Afișaj temperatură	Afișaj digital care arată temperatura apei încălzite și starea de funcționare a încălzitorului.
Comandă	Mâner cu pârghie cu o rază de rotație de 150° (60° apă caldă, 60° apă rece, 30° fără apă).
Caracteristici de siguranță	Necesită priză cu împământare; nu folosiți prelungitoare; deconectați la temperaturi de îngheț; temperatura apei la ieșire sub 60°C.
Curățare	Deșurubați aeratorul și clătiți sub jet de apă la presiune înaltă; curățați conducta de încălzire cu o periuță de dinți după îndepărtarea capacului (deconectați alimentarea).
Accesorii incluse	Duză, piuliță de conectare, șuruburi, furtun flexibil metalic (pentru modelul pe suport).
Certificări	Doar pentru uz interior; potrivit pentru instalații electrice standard.

Întrebări frecvente - PTL 1002 N'oveen

Ce ar trebui să fac dacă apa nu se încălzește?

Verificați alimentarea cu energie electrică și asigurați-vă că presiunea apei este de cel puțin 0,04 MPa. Dacă presiunea este prea scăzută, încălzitorul poate să nu se activeze. De asemenea, verificați dacă mânerul este rotit în zona de apă caldă.

De ce este temperatura apei prea scăzută?

Presiunea apei poate fi prea mare sau tensiunea prea scăzută. Reduceți debitul de apă ajustând ușor mânerul spre zona rece sau verificați tensiunea de alimentare (ar trebui să fie 220-240 V).

De ce este temperatura apei prea ridicată și presiunea de ieșire scăzută?

Acest lucru poate fi cauzat de un filtru de admisie înfundat sau de presiunea scăzută a apei. Curățați filtrul de admisie și asigurați-vă că presiunea apei este între 0,04-0,6 MPa. Dacă problema persistă, presiunea apei poate fi prea scăzută.

Ce înseamnă dacă afișajul de temperatură nu se aprinde?

Presiunea apei poate fi prea scăzută, poate exista o defecțiune a circuitului sau bateria poate fi defectă. Verificați dacă presiunea apei este adecvată, inspectați circuitul și, dacă este necesar, contactați un tehnician de service calificat.

Cum curăț aeratorul și conducta de încălzire?

Pentru aerator, deșurubați-l și clătiți sub jet de apă la presiune înaltă. Pentru conducta de încălzire, deschideți capacul din capătul din dreapta, curățați ușor tubul cu o periuță de dinți și clătiți cu apă. Deconectați întotdeauna alimentarea înainte de curățare.

Pot folosi un prelungitor pentru a conecta încălzitorul?

Nu, nu folosiți prelungitoare. Încălzitorul trebuie conectat direct la o priză cu împământare, cu tensiunea corectă și capacitate suficientă a circuitului (fără alte dispozitive de mare putere pe același circuit).

Care este poziția corectă de instalare a încălzitorului?

Dispozitivul trebuie montat orizontal (paralel cu suprafața mesei) pentru a asigura imersarea completă a elementului de încălzire în apă curentă. Atât modelele montate pe perete, cât și cele pe suport necesită această orientare.

Cum evit opărirea când folosesc încălzitorul după o perioadă de inactivitate?

După fiecare utilizare, rotiți mânerul în zona de apă rece timp de aproximativ 5 secunde pentru a răci elementul de încălzire. Acest lucru împiedică apa caldă rămasă să vă ardă data viitoare când porniți.

Ce ar trebui să fac dacă cablul de alimentare este deteriorat?

Nu folosiți dispozitivul. Înlocuiți cablul deteriorat numai de personal calificat sau de un centru de service autorizat pentru a evita pericolele electrice.

Este sigur să folosești încălzitorul la temperaturi de îngheț?

Nu. În condiții de îngheț, apa din interiorul dispozitivului poate îngheța și poate provoca daune sau risc de incendiu. Deconectați încălzitorul de la alimentare și goliți apa dacă temperatura camerei scade sub punctul de îngheț.

MANUAL DE UTILIZARE PTL 1002 N'oveen

Mulțumim pentru achiziționarea încălzitorul instant electric de apă N'OVEEN.

Înainte de utilizare, vă rugăm să citiți cu atenție aceste instrucțiuni și să le păstrați pentru referințe viitoare.

POLSKI....s.4

ENGLISH....p. 10

DEUTSCH....s. 16

ESPAÑOL....p.23

PORTUGUÊS....p.29

SLOVENČINA....s.35

ČEŠTINA......s.41

Utilizarea la temperaturi de îngheț * sau asamblarea incorrectă poate duce la RISC în INCENDIU!

Tine minte! Dispozitivul trebuie montat vertical și orizontal ** (în funcție de model)

* În timpul temperaturilor care permit înghetarea în cameră, în special în locurile sezioniere, cum ar fi casele de vară sau grădini, deconectați dispozitivul de la sursa de alimentare cu energie electrica. Dispozitivul nu poate funcționa la temperaturi de înghet.

** Datorită încălzirii rapide a încălzitorului la o temperatură mai mare de 500 ° C, este foarte important să instalați dispozitivul în conformitate cu instrucțiunile (vertical și orizontal - în funcție de model), astfel încât încălzitorul să fie complet scufundat în apa curentă.

• Produsul este potrivit numai pentru uz în interiorul încăperilor.
• Când utilizati pentru prima dată, vă rugăm să scurgeți mai întâi apa, apoi conectați alimentarea cu energie electrică.
• Temperatura apei de ieşire trebuie să fie sub 60 de grade Celsius
• leşirea de apă din gâtul de scurgere nu trebuie conectată la niciun element de capăt suplimentar, alt robinet sau presetupă!
• Aeratorul trebuie curățat regulat, alimentarea electrică trebuie deconectată în timpul curățării, fiți foarte atenți.
• Pentru a evita pericolul, nu spălați bateria electrică sub apă curentă, folosiți doar o cârpă ușor umezită.
• Dacă dispozitivul este utilizat în încăperi în care apa poate înghetă periodic în instalație, acesta trebuie deconectat de la sursa de alimentare electrică, de fiecare dată.
• Asigurați-vă că încălzitorul este conectat la priză cu împământare, în caz contrar, nu utilizați acest dispozitiv. Nu utilizați prelungitoare pentru a conecta bateriei.
• Încălzitorul necesită o presiune de apă de 0,04MPa-0,6MPa.
• Setați butonul în zona apei reci pentru 5 secunde după fiecare utilizare pentru a evita opărirea mâinilor în cazul utilizării următoare, și acest lucru poate, de asemenea, prelungi efectiv durata de viață a elementului de încălzire.

- Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de personalul calificat sau de un centru de service specializat.

- Când utilizati încălzitorul electric, nu utilizati alte aparate electrice conectate la același circuit electric cu putere mare (de ex. aer condiționat, aragaz cu inductie, ceainic electric etc.). Priza nu trebuie conectată la alte terminale însărcinate puternic.

- Acest dispozitiv nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care sunt supravegheați sau au primit instrucțiuni cu privire la utilizarea dispozitivului de către o persoană responsabilă pentru siguranța acestora.

- Copiii trebuie supravegheati pentru a se asigura că nu se joacă cu dispozitivul.

Pregătire pentru montaj

Deoarece puterea bateriei este mare, trebuie să verificați siguranța. Sarcina maximă a siguranței trebuie să satisfacă curentul nominal al bateriei. Asigurați-vă că în baza prizei electrice se află firul de împământare.

Înainte de utilizare trebuie să verificați, dacă tensiunea reală corespunde tensiunii marcate pe baterie. Dacă nu sunteți sigur cu privire la acești parametri, contactați un electrician calificat pentru a verifica instalația electrică.

Metode de montaj

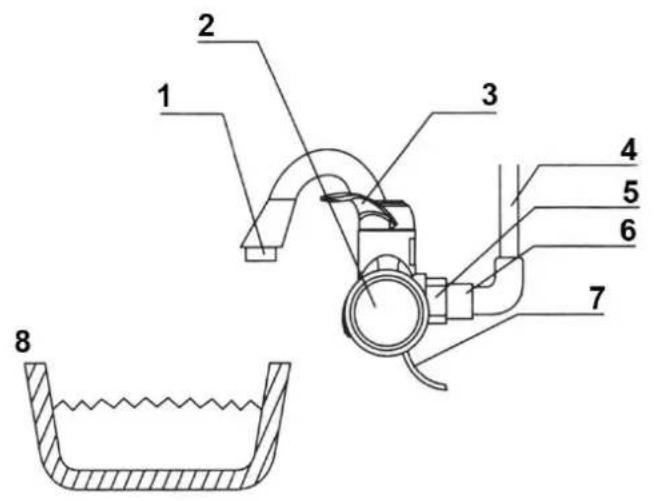

1. Metoda de montaj aplicat este prezentată în Figura 1:

1

3 Manetă reglare apă

4 Alimentare cu apă

5 Piuliță de conectare

6 Šuruburi de conectare

7 Cablu de alimentare

8 Chiuvetă

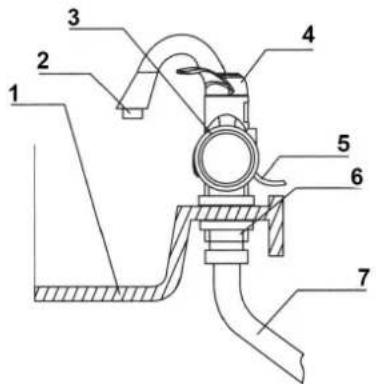

1. Metoda de montare în poziție verticală este prezentată în Figura 2:

2

4 Manetă reglare apă

5 Cablu de alimentare

6 Piuliță de coenctare

7 Furtun metallic, flexibil

Montajul bateriei pas cu pas:

1. Verificați dacă aveți supapă de siguranță în sistemul de apă, care ar trebui să fie amplasată în fața bateriei, dacă nu sunteți sigur, contactați service-ul sau o persoană cu autorizațiile corespunzătoare.
2. Dacă bateria necesită fixare (Fig. 2 și 3), montați-o așa cum se arată în imagine. Asigurați-vă că este forte bine fixată după montaj.
3. Verificați dacă toate conexiunile sunt bine strânse.
4. Rotiți mânerul de reglare și scurgeți apa, verificați dacă componentele nu prezintă scurgeri. Dacă nu există scurgeri, treceți la pasul următor - instalarea circuitului
5. Conectați încălzitorul la sursa de alimentare, fixați cablul pe perete cu o clemă pentru cablu (nu deteriorați linia de alimentare).
6. Rotiți mânerul de reglare către zona de apă fierbinte, afișajul digital va arăta temperatura - va începe încălzirea apei. Rotiți mânerul de reglare către zona cu apă rece, afișajul se stinge - apa nu este încălzită.
7. Dacă aveți nelămuriri, vă rugăm să contactați service-ul.

IMPORTANT!

Pentru a asigura nivelul corect al apei în camera, cu încălzitor, dispozitivul trebuie instalat orizontal.

DATE TEHNICE

MODEL	PTL 1001	PTL 1002
TENSIUNE	220 – 240 V /50 Hz	220 – 240 V /50 Hz
CONSUM DE CURENT	3000 – 3600 W	3000 – 3600 W
DEBIT	2 – 2,5 l / min	2 – 2,5 l / min
PRESIUNE DE LUCRU	0,04 – 0,6 MPa	0,04 – 0,6 MPa
DIMENSIUNI PRODUS	25 x 14,5 x 6 cm	14,5 x 14,5 x26,5 cm
DIMENSIUNI AMBALAJ	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm
GREUTATE PRODUS	0,75 / 1,15 kgN.W/G.W	0.7 / 1.01 kgN.W/G.W

Metoda de utilizare

1. Manetă reglare temperatură apă

Așa cum este arătat în imagine, maneta are un interval de rotație de 150°, zona de apă fierbinte este de 60°, zona de apă rece este de 60°, zona de mijloc de 30° înseamnă lipsă apă.

Robinetul funcționează prin încălzirea apei curgătoare, cu cât debitul de apă este mai mare, cu atât temperatura este mai scăzută. Este suficient să mutați ușor maneta în zona de apă fierbinte și robinetul se va deschide, apa curentă va fi încălzită.

2. Afişaj temperatură

Afişajul arată temperatura de încălzire a apei și starea de funcționare a bateriei - încălzire / lipsă încălzire. Temperatura apei în sine poate diferi de cea afişată pe afişaj. Mutarea manetei în zona de apă rece va dezactiva afişajul.

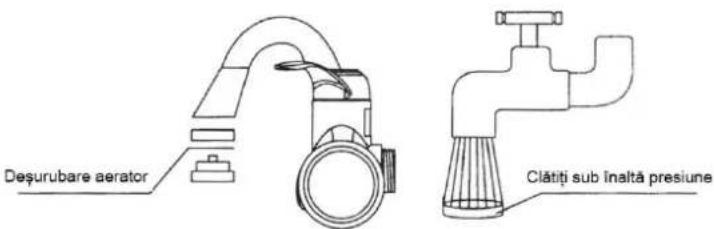

3. Curățarea aeratorului

Deşurubați aeratorul, clătiți-l cu apă sub înaltă presiune, dacă nu puteți curăța astfel interioarul

aeratorului, folositi un ac.

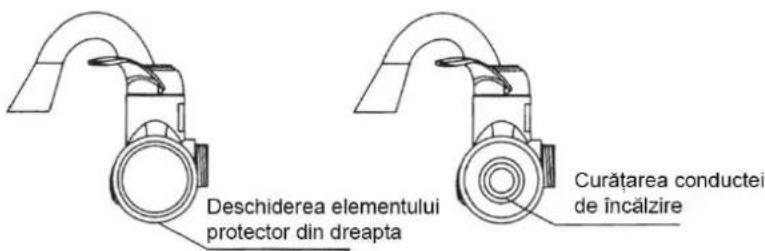

4. Curățarea conductei de încălzire

Deschideți elementul protector, spălați ușor tubul cu de ex. o periuță de dinți și apoi clătiți-l cu apă așa cum este arătat în figura de mai jos. Țineți minte că înainte de curățare, trebuie să deconectați bateria de la sursa de alimentare!

5. Acordati atenție poziției orizontale corecte a încălzitorului electric.

Bateria trebuie montată paralel cu blatul mesei, acest lucru se aplică atât modelelor cu montaj stativ, cât și modelelor cu montaj aplicat.

Problema	Cauza	Solutla
Apa nu se încălzește.	Lipsă alimentare sau presiunea apei este prea mică.	Verificați sursa de alimentare, presiunea minimă nu trebuie să fie mai mică de 0,04MPa.
Temperatura apei este prea scăzută.	Presiunea apei este prea mare sau tensiunea este prea mică.	Reduceți debitul de apă, verificați tensiunea.
Temperatura ridicată a apei, presiunea scăzută a apei la scurgere.	Blocarea orificiului de intrare sau presiunea scăzută a apei.	Verificați și îndepărtați murdăria de pe filtrul de admisie, dacă problema persistă, atunci presiunea apei este prea mică.
Nu funcționează afișajul temperaturii.	Presiunea apei este prea scăzută, defectarea circuitului sau bateria este defectă.	Setați presiunea corectă a apei, verificați circuitul, contactați service-ul.
În timpul încălzirii, siguranța curentului se întrerupe	Este supraîncărcat circuitul electric la care este conectat încălzitorul	Contactați un electrician.
