Tip produs	Încălzitor electric instantaneu de apă
Model	IWH360
Brand	N'oveen
Tensiune	220-240 V / 50 Hz
Consum de putere	3000 - 3600 W
Debit	2 - 2,5 L/min
Presiune de lucru	0,04 - 0,6 MPa
Dimensiuni produs	16,7 x 26 x 19 cm
Dimensiuni pachet	26 x 31,5 x 12 cm
Greutate netă	1,2 kg
Greutate brută	1,6 kg
Tehnologie de încălzire	Încălzire instantanee prin flux
Afișaj temperatură	Afișaj LED digital
Control	Manetă rotativă (domeniu 150°; zone cald, rece și oprit)
Orientare instalare	Orizontală (trebuie să fie paralelă cu suprafața mesei)
Opțiuni de montare	Montat pe perete sau pe masă (asamblare pe suport)
Temperatura maximă de ieșire	Sub 60°C
Funcție duș	Compatibil cu cap de duș prin adaptor (model IWH850, nu pentru IWH360)
Caracteristici de siguranță	Necesită priză cu împământare; oprire automată când apa se oprește; protecție la supraîncălzire
Curățare aerator	Deșurubați și clătiți cu apă la presiune înaltă; utilizați un ac dacă este înfundat
Curățare conductă de încălzire	Deschideți capacul, periați cu o periuță de dinți, clătiți (deconectați mai întâi alimentarea)
Protecție împotriva înghețului	Nu utilizați la temperaturi de îngheț; deconectați alimentarea dacă există risc de îngheț
Garanție	Consultați manualul pentru detalii

Întrebări frecvente - IWH360 N'oveen

De ce nu se încălzește apa?

Verificați dacă alimentarea cu energie electrică este conectată și presiunea apei este peste minimul de 0,04 MPa. Asigurați-vă, de asemenea, că maneta este rotită în zona de apă caldă.

De ce temperatura apei este prea scăzută?

Presiunea apei poate fi prea mare sau tensiunea prea scăzută. Reduceți debitul apei sau verificați tensiunea. Încălzitorul funcționează pe principiul că un debit mai mare duce la o temperatură mai scăzută.

De ce temperatura apei este prea ridicată cu presiunea de ieșire scăzută?

Aceasta indică un blocaj la intrare sau o presiune scăzută a apei. Curățați filtrul de intrare. Dacă problema persistă, presiunea apei poate fi prea scăzută.

De ce nu se aprinde afișajul de temperatură?

Presiunea apei poate fi prea scăzută, poate exista o defecțiune de circuit sau robinetul poate fi defect. Asigurați-vă că presiunea este adecvată și verificați conexiunile electrice. Dacă problema continuă, contactați service-ul.

Ce ar trebui să fac dacă siguranța se declanșează în timpul încălzirii?

Circuitul electric poate fi supraîncărcat. Deconectați alte dispozitive de mare putere de pe același circuit și consultați un electrician dacă este necesar.

Poate fi utilizat încălzitorul la temperaturi de îngheț?

Nu. Nu utilizați dispozitivul în condiții de îngheț. Deconectați alimentarea electrică și goliți apa dacă există risc de îngheț pentru a preveni deteriorarea.

Cum ar trebui să utilizez încălzitorul pentru prima dată?

Înainte de conectarea la curent, lăsați apa să curgă prin dispozitiv pentru a elimina aerul și resturile. Apoi conectați alimentarea și rotiți maneta în zona de apă caldă.

Cum curăț aeratorul?

Deșurubați aeratorul de la duză. Clătiți-l cu apă la presiune înaltă. Folosiți un ac pentru a curăța resturile încăpățânate din interior. Deconectați întotdeauna alimentarea înainte de curățare.

Care sunt cerințele de instalare?

Încălzitorul trebuie montat orizontal (paralel cu suprafața mesei). Asigurați-vă că există o priză cu împământare și că alimentarea cu apă include o supapă de siguranță. Nu utilizați prelungitoare.

Care este intervalul de presiune necesară a apei?

Presiunea de lucru trebuie să fie între 0,04 MPa și 0,6 MPa. Dacă presiunea este prea scăzută, încălzitorul poate să nu funcționeze; dacă este prea mare, utilizați un regulator de presiune.

MANUAL DE UTILIZARE IWH360 N'oveen

Mulțumim pentru achiziționarea încălzitorul instant electric de apă N'OVEEN.

Înainte de utilizare, vă rugăm să citiți cu atenție aceste instrucțiuni și să le păstrați pentru referințe viitoare.

POLSKI....s.4

ENGLISH....p. 10

DEUTSCH....s. 16

ESPAÑOL....p.23

PORTUGUÊS....p.30

SLOVENČINA....s.36

ČEŠTINA......s.42

Utilizarea la temperaturi de îngheț * sau asamblarea incorectă poate duce la RISC în INCENDIU! Tine minte! Dispozitivul trebuie montat vertical și orizontal ** (în funcție de model)

* În timpul temperaturilor care permit înghețarea în cameră, în special în locurile sezoniere, cum ar fi casele de vară sau grădini, deconectați dispozitivul de la sursa de alimentare cu energie electrica. Dispozitivul nu poate funcționa la temperaturi de îngheț. ** Datorită încălzirii rapide a încălzitorului la o temperatură mai mare de 500 ° C, este foarte important să instalați dispozitivul în conformitate cu instrucțiunile (vertical și orizontal - în funcție de model), astfel încât încălzitorul să fie complet scufundat în apa curentă.

• Produsul este potrivit numai pentru uz în interiorul încăperilor.
• Când utilizati pentru prima dată, vă rugăm să scurgeți mai întâi apa, apoi conectați alimentarea cu energie electrică.
• Temperatura apei de ieşire trebuie să fie sub 60 de grade Celsius
• leşirea de apă din gâtul de scurgere nu trebuie conectată la niciun element de capăt suplimentar, alt robinet sau presetupă!
• Aeratorul trebuie curățat regulat, alimentarea electrică trebuie deconectată în timpul curățării, fiți foarte atenți.
• Pentru a evita pericolul, nu spălați bateria electrică sub apă curentă, folosiți doar o cârpă ușor umezită.
• Dacă dispozitivul este utilizat în încăperi în care apa poate îngheța periodic în instalație, acesta trebuie deconectat de la sursa de alimentare electrică, de fiecare dată.
• Asigurați-vă că încălzitorul este conectat la priză cu împământare, în caz contrar, nu utilizați acest dispozitiv. Nu utilizați prelungitoare pentru a conecta bateriei.
• Încălzitorul necesită o presiune de apă de 0,04MPa-0,6MPa.

• Setați butonul în zona apei reci pentru 5 secunde după fiecare utilizare pentru a evita opărirea mâinilor în cazul utilizării următoare, și acest lucru poate, de asemenea, prelungi efectiv durata de viață a elementului de încălzire.

• Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit de personalul calificat sau de un centru de service specializat.

• Când utilizati încălzitorul electric, nu utilizati alte aparate electrice conectate la același circuit electric cu putere mare (de ex. aer condiționat, aragaz cu inducție, ceainic electric etc.). Priza nu trebuie conectată la alte terminale însărcinate puternic.
• Acest dispozitiv nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care sunt supravegheați sau au primit instrucțiuni cu privire la utilizarea dispozitivului de către o persoană responsabilă pentru siguranța acestora.
• Copiii trebuie supravegheati pentru a se asigura că nu se joacă cu dispozitivul.

Pregătire pentru montaj

Deoarece puterea bateriei este mare, trebuie să verificați siguranța. Sarcina maximă a siguranței trebuie să satisfacă curentul nominal al bateriei. Asigurați-vă că în baza prizei electrice se află firul de împământare.

Înainte de utilizare trebuie să verificați, dacă tensiunea reală corespunde tensiunii marcate pe baterie. Dacă nu sunteți sigur cu privire la acești parametri, contactați un electrician calificat pentru a verifica instalația electrică.

Metode de montaj

1. Metoda de montaj aplicat este prezentată în Figura 1:

1

1 Aerator
2 Carcasă
3 Manetă reglare apă
4 Alimentare cu apă
5 Piuliță de conectare
6 Şuruburi de conectare
7 Cablu de alimentare
8 Chiuvetă

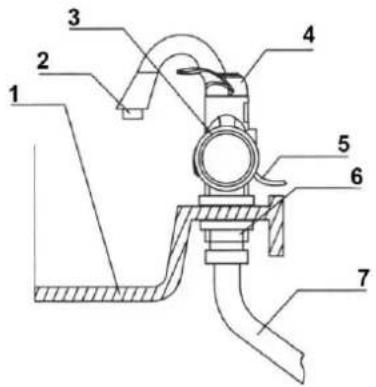

1. Metoda de montare în poziție verticală este prezentată în Figura 2:

2

4 Manetă reglare apă

5 Cablu de alimentare

6 Piuliță de coenctare

7 Furtun metallic, flexibil

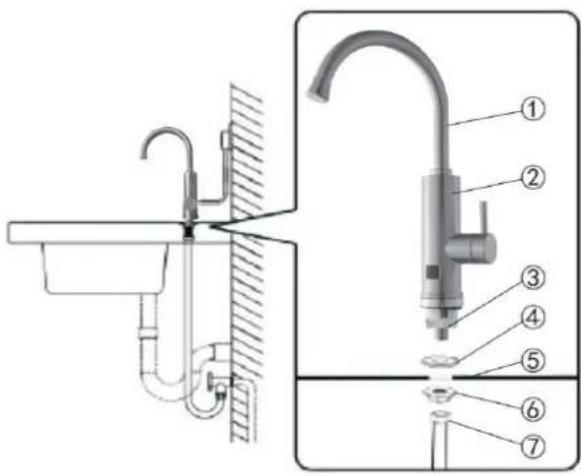

Model IWH850:

1. Robinet

2. Corp principal

3. Dop de evacuare inferior

4. Inel de cauciuc

5. Chiuvetă

6. Piuliță de siguranță

7. Alimentare cu apă

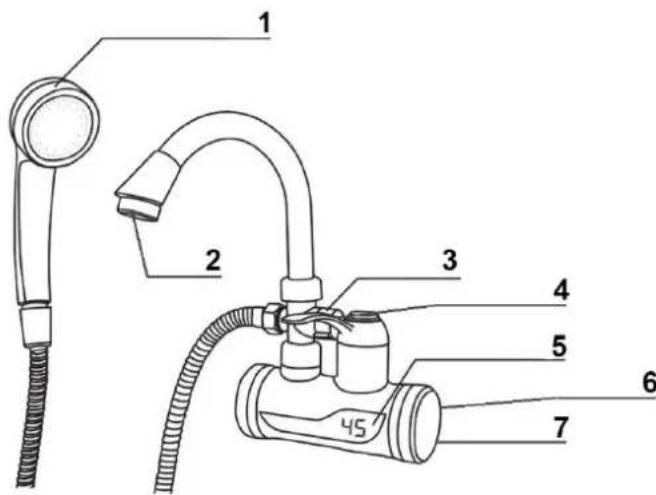

8. Modalitate de montaj a bateriei de duş cu pară Figura 3:

3

1 Pară duş

2 Aerator

3 Adaptor

4 Manetă reglare temperatură

5 Afişaj LED

6 Cablu de alimentare

7 Alimentare cu apă

Montajul bateriei pas cu pas:

1. Verificați dacă aveți supapă de siguranță în sistemul de apă, care ar trebui să fie amplasată în fața bateriei, dacă nu sunteti sigur, contactați service-ul sau o persoană cu autorizațiile corespunzătoare.
2. Dacă bateria necesită fixare (Fig. 2 și 3), montați-o așa cum se arată în imagine. Asigurați-vă că este forte bine fixată după montaj.
3. Verificati dacă toate conexiunile sunt bine strânse.
4. Rotiți mânerul de reglare și scurgeți apa, verificați dacă componentele nu prezintă scurgeri. Dacă nu există scurgeri, treceti la pasul următor - instalarea circuitului
5. Conectați încălzitorul la sursa de alimentare, fixați cablul pe perete cu o clemă pentru cablu (nu deteriorati linia de alimentare).
6. Rotiți mânerul de reglare către zona de apă fierbinte, afișajul digital va arăta temperatura - va începe încălzirea apei. Rotiți mânerul de reglare către zona cu apă rece, afișajul se stinge - apa nu este încălzită.
7. Dacă aveti nelămuriri, vă rugăm să contactati service-ul.

IMPORTANT!

Pentru a asigura nivelul corect al apei în camera, cu încălzitor, dispozitivul trebuie instalat orizontal.

1. Manetă reglare temperatură apă

Așa cum este arătat în imagine, maneta are un interval de rotație de 150°, zona de apă fierbinte este de 60°, zona de apă rece este de 60°, zona de mijloc de 30° înseamnă lipsă apă.

Robinetul funcționează prin încălzirea apei curgătoare, cu cât debitul de apă este mai mare, cu atât temperatura este mai scăzută. Este suficient să mutați ușor maneta în zona de apă fierbinte și robinetul se va deschide, apa curentă va fi încălzită.

2. Utilizarea apei prin para de duş

Pentru a utiliza bateria de duș, scoateți adaptorul Fig. 3, apa din baterie va fi îndreptată către para de duș, pentru a opri apa apăsați adaptorul.

3. Afişaj temperatură

Afişajul arată temperatura de încălzire a apei și starea de funcționare a bateriei - încălzire / lipsă încălzire. Temperatura apei în sine poate diferi de cea afişată pe afişaj. Mutarea manetei în zona de apă rece va dezactiva afişajul.

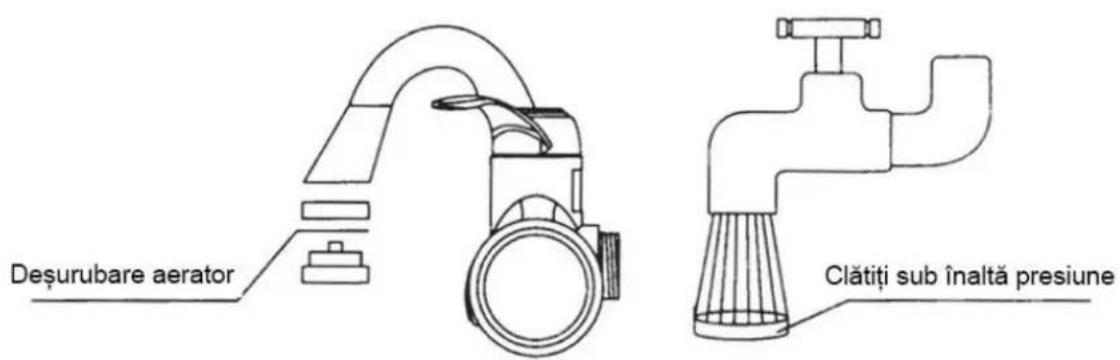

4. Curățarea aeratorului

Deşurubați aeratorul, clătiți-l cu apă sub înaltă presiune, dacă nu puteți curăța astfel interioarul aeratorului, folosiți un ac.

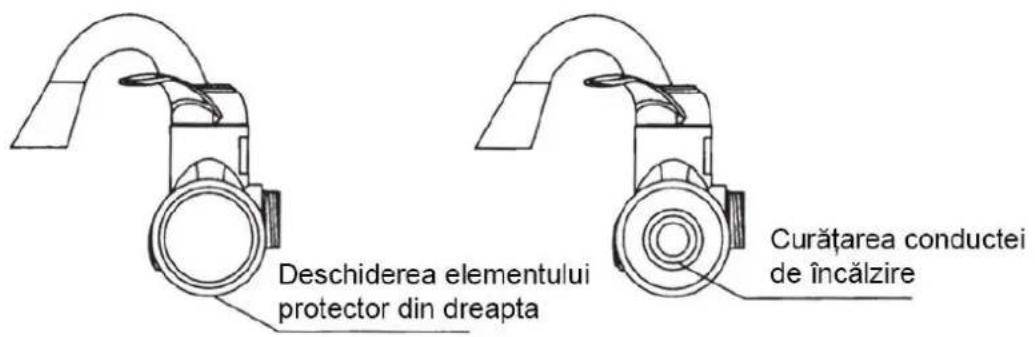

5. Curățarea conductei de încălzire

Deschideți elementul protector, spălați ușor tubul cu de ex. o periuță de dinți și apoi clătiți-l cu apă așa cum este arătat în figura de mai jos. Țineți minte că înainte de curățare, trebuie să deconectați bateria de la sursa de alimentare!

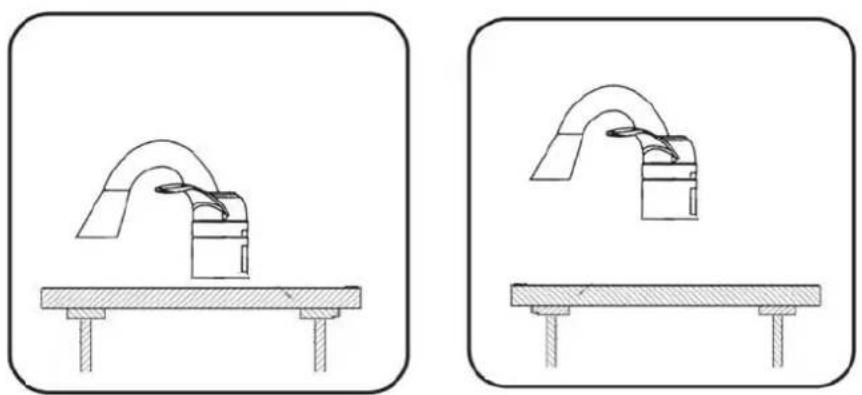

6. Acordati atenție poziției orizontale corecte a încălzitorului electric.

Bateria trebuie montată paralel cu blatul mesei, acest lucru se aplică atât modelelor cu montaj stativ, cât și modelelor cu montaj aplicat.

Problema	Cauza	Soluția
Apa nu se încălzește.	Lipsă alimentare sau presiunea apei este prea mică.	Verificați sursa de alimentare, presiunea minimă nu trebuie să fie mai mică de 0,04MPa.
Temperatura apei este prea scăzută.	Presiunea apei este prea mare sau tensiunea este prea mică.	Reduceți debitul de apă, verificați tensiunea.
Temperatura ridicată a apei, presiunea scăzută a apei la scurgere.	Blocarea orificiului de intrare sau presiunea scăzută a apei.	Verificați și îndepărtați murdăria de pe filtrul de admisie, dacă problema persistă, atunci presiunea apei este prea mică.
Nu funcționează afișajul temperaturii.	Presiunea apei este prea scăzută, defectarea circuitului sau bateria este defectă.	Setați presiunea corectă a apei, verificați circuitul, contactați service-ul.
În timpul încălzirii, siguranța curentului se întrerupe	Este supraîncărcat circuitul electric la care este conectat încălzitorul	Contactați un electrician.
